Peugeot Boxer 2018 Manuel du propriétaire (in French)

9

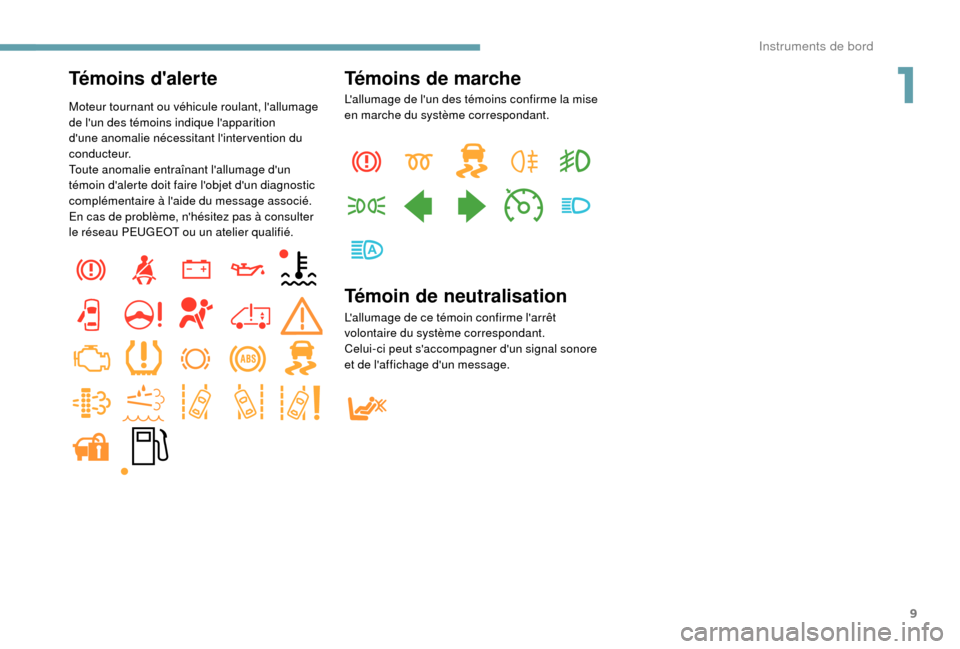

Témoins d'alerte
Moteur tournant ou véhicule roulant, l'allumage
de l'un des témoins indique l'apparition
d'une anomalie nécessitant l'inter vention du
c o n d u c t e u r.
Toute anomalie entraînant l'allumage d'un
témoin d'alerte doit faire l'objet d'un diagnostic
complémentaire à l'aide du message associé.
En cas de problème, n'hésitez pas à consulter
le réseau PEUGEOT ou un atelier qualifié.
Témoins de marche
L'allumage de l'un des témoins confirme la mise
en marche du système correspondant.
Témoin de neutralisation
L'allumage de ce témoin confirme l'arrêt
volontaire du système correspondant.
Celui-ci peut s'accompagner d'un signal sonore
et de l'affichage d'un message.
1
Instruments de bord

10

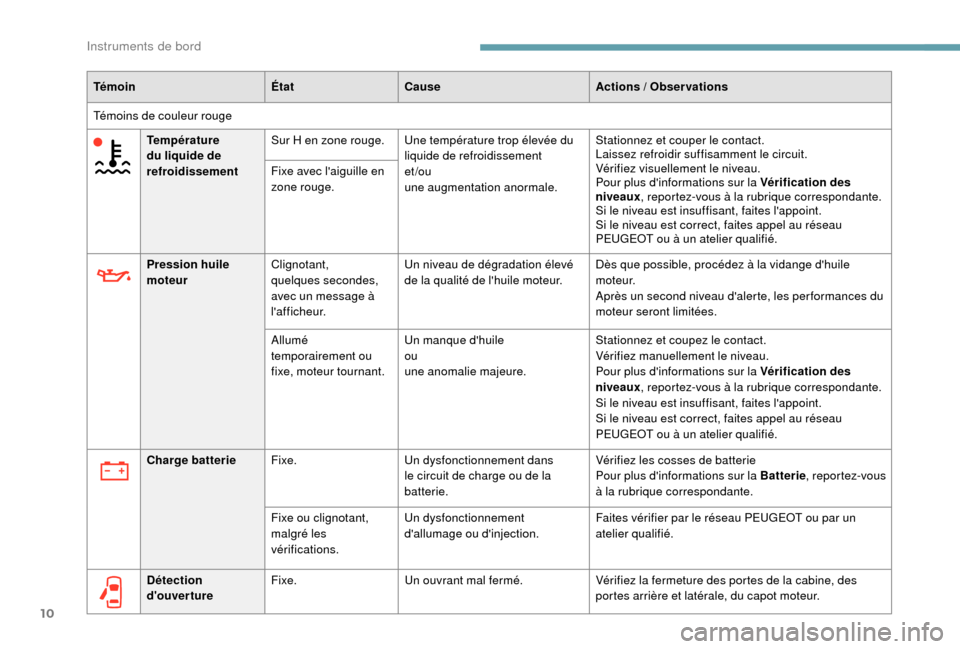

TémoinÉtatCause Actions / Observations
Témoins de couleur rouge Température
du liquide de
refroidissement Sur H en zone rouge. Une température trop élevée du
liquide de refroidissement
et /ou
une augmentation anormale. Stationnez et couper le contact.
Laissez refroidir suffisamment le circuit.
Vérifiez visuellement le niveau.
Pour plus d'informations sur la Vérification des
niveaux
, reportez-vous à la rubrique correspondante.
Si le niveau est insuffisant, faites l'appoint.
Si le niveau est correct, faites appel au réseau
PEUGEOT ou à un atelier qualifié.
Fixe avec l'aiguille en
zone rouge.
Pression huile
moteur Clignotant,
quelques


secondes,
avec un message à
l 'a f f i c h e u r. Un niveau de dégradation élevé
de la qualité de l'huile moteur.
Dès que possible, procédez à la vidange d'huile
moteur.
Après un second niveau d'alerte, les per formances du
moteur seront limitées.
Allumé
temporairement ou
fixe, moteur tournant. Un manque d'huile
ou
une anomalie majeure. Stationnez et coupez le contact.
Vérifiez manuellement le niveau.
Pour plus d'informations sur la Vérification des
niveaux
, reportez-vous à la rubrique correspondante.
Si le niveau est insuffisant, faites l'appoint.
Si le niveau est correct, faites appel au réseau
PEUGEOT ou à un atelier qualifié.
Charge batterie Fixe. Un dysfonctionnement dans
le circuit de charge ou de la
batterie. Vérifiez les cosses de batterie
Pour plus d'informations sur la Batterie
, reportez-vous
à la rubrique correspondante.
Fixe ou clignotant,
malgré les
vérifications. Un dysfonctionnement
d'allumage ou d'injection.
Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Détection
d'ouverture Fixe.
Un ouvrant mal fermé. Vérifiez la fermeture des portes de la cabine, des
portes arrière et latérale, du capot moteur.

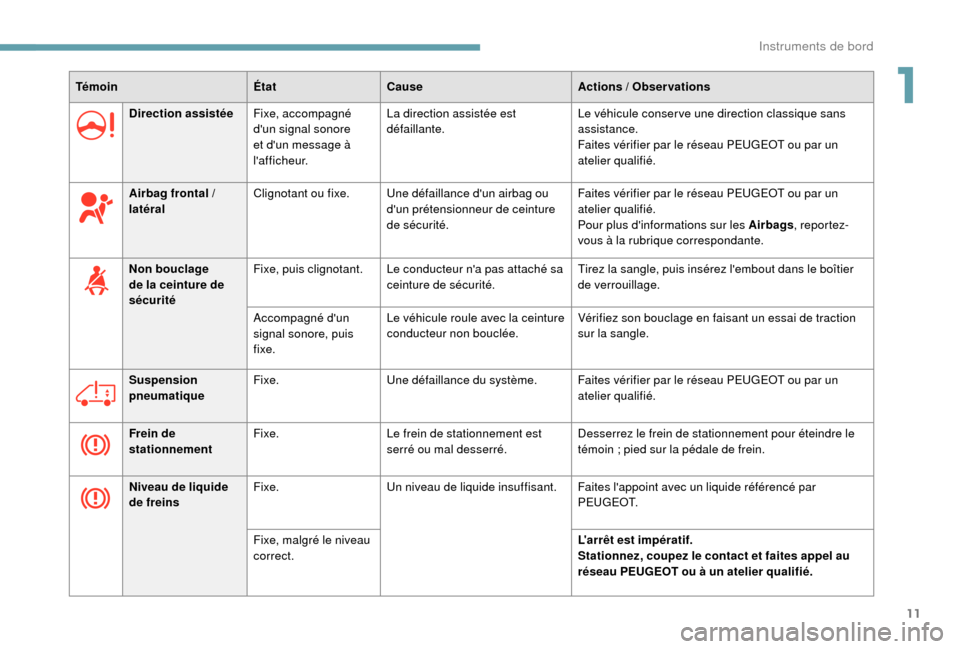

Instruments de bord

11
TémoinÉtatCause Actions / Observations
Direction assistée Fixe, accompagné
d'un signal sonore
et d'un message à
l 'a f f i c h e u r. La direction assistée est
défaillante.
Le véhicule conser ve une direction classique sans
assistance.
Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Airbag frontal
/
latéral Clignotant ou fixe.
Une défaillance d'un airbag ou
d'un prétensionneur de ceinture
de sécurité. Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Pour plus d'informations sur les Airbags
, repor tez-
vous à la rubrique correspondante.
Non bouclage
de la ceinture de
sécurité Fixe, puis clignotant. Le conducteur n'a pas attaché sa
ceinture de sécurité. Tirez la sangle, puis insérez l'embout dans le boîtier
de verrouillage.
Accompagné d'un
signal sonore, puis
fixe. Le véhicule roule avec la ceinture
conducteur non bouclée.
Vérifiez son bouclage en faisant un essai de traction
sur la sangle.
Suspension
pneumatique Fixe.
Une défaillance du système. Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Frein de
stationnement Fixe.
Le frein de stationnement est
serré ou mal desserré. Desserrez le frein de stationnement pour éteindre le
témoin ; pied sur la pédale de frein.
Niveau de liquide
de freins Fixe.
Un niveau de liquide insuffisant. Faites l'appoint avec un liquide référencé par
P E U G E O T.
Fixe, malgré le niveau
correct. L'arrêt est impératif.
Stationnez, coupez le contact et faites appel au
réseau PEUGEOT ou à un atelier qualifié.
1

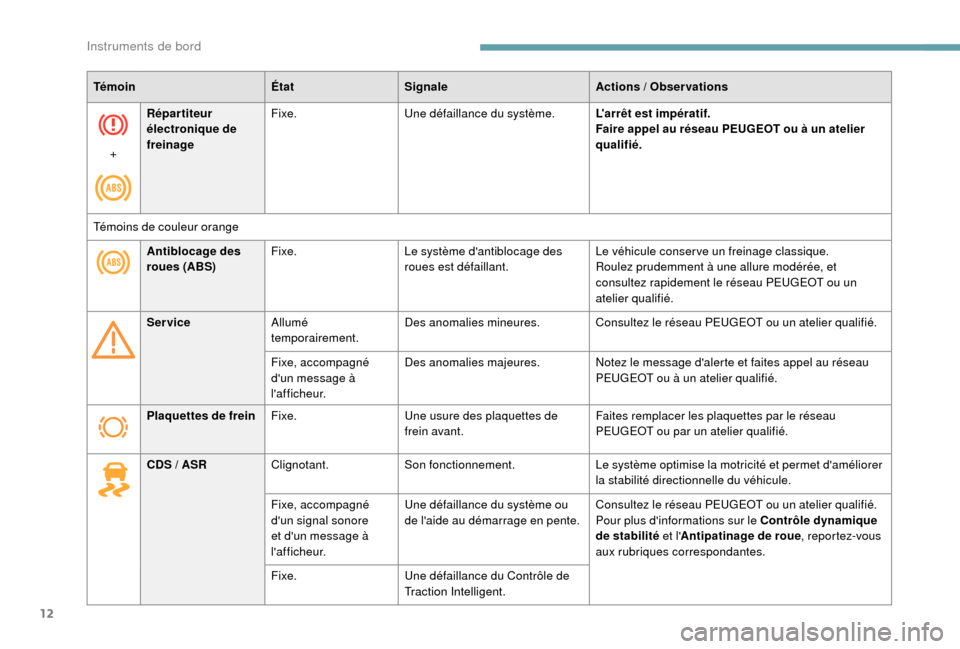

Instruments de bord

12
TémoinÉtatSignale Actions / Observations
+ Répar titeur
électronique de
freinage
Fixe.
Une défaillance du système. L'arrêt est impératif.
Faire appel au réseau PEUGEOT ou à un atelier
qualifié.
Témoins de couleur orange Antiblocage des
roues (ABS) Fixe.
Le système d'antiblocage des
roues est défaillant. Le véhicule conser ve un freinage classique.
Roulez prudemment à une allure modérée, et
consultez rapidement le réseau PEUGEOT ou un
atelier qualifié.
Service Allumé
temporairement. Des anomalies mineures.
Consultez le réseau PEUGEOT ou un atelier qualifié.
Fixe, accompagné
d'un message à
l 'a f f i c h e u r. Des anomalies majeures.
Notez le message d'alerte et faites appel au réseau
PEUGEOT ou à un atelier qualifié.
Plaquettes de frein Fixe. Une usure des plaquettes de
frein avant. Faites remplacer les plaquettes par le réseau
PEUGEOT ou par un atelier qualifié.
CDS
/ ASR Clignotant. Son fonctionnement. Le système optimise la motricité et permet d'améliorer
la stabilité directionnelle du véhicule.
Fixe, accompagné
d'un signal sonore
et d'un message à
l 'a f f i c h e u r. Une défaillance du système ou
de l'aide au démarrage en pente.
Consultez le réseau PEUGEOT ou un atelier qualifié.
Pour plus d'informations sur le Contrôle dynamique
de stabilité
et l'Antipatinage de roue , reportez-vous
aux rubriques correspondantes.
Fixe. Une défaillance du Contrôle de
Traction Intelligent.

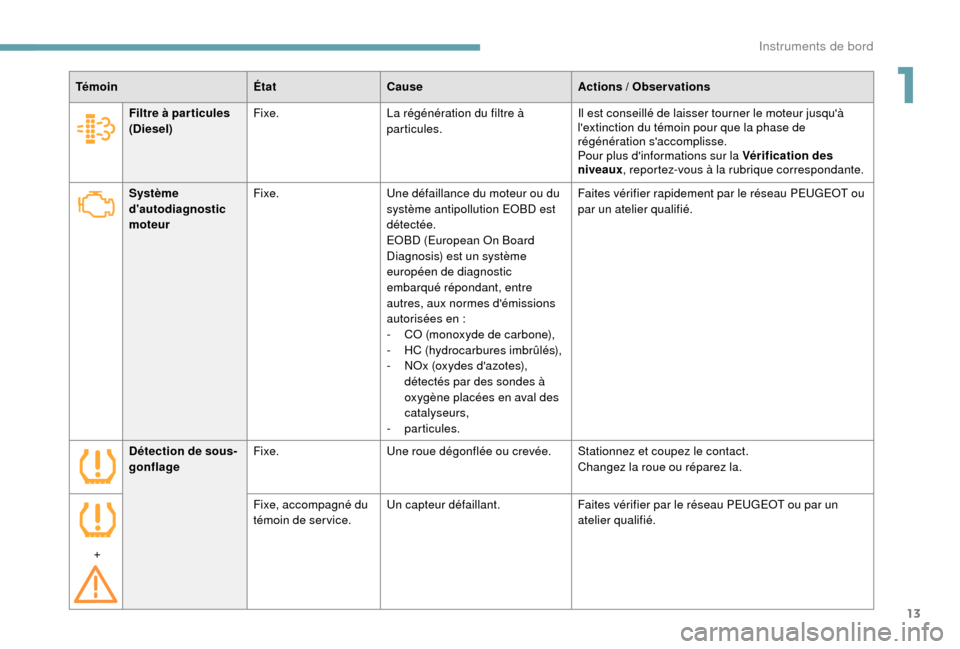

Instruments de bord

13
TémoinÉtatCause Actions / Observations
Système
d'autodiagnostic
moteur Fixe.
Une défaillance du moteur ou du
système antipollution EOBD est
détectée.
EOBD (European On Board
Diagnosis) est un système
européen de diagnostic
embarqué répondant, entre
autres, aux normes d'émissions
autorisées en
:
-

C
O (monoxyde de carbone),
-

H
C (hydrocarbures imbrûlés),
-

N
Ox (oxydes d'azotes),
détectés par des sondes à
oxygène placées en aval des
catalyseurs,
-


particules.Faites vérifier rapidement par le réseau PEUGEOT ou
par un atelier qualifié.
Filtre à par ticules
(Diesel)
Fixe.
La régénération du filtre à
particules. Il est conseillé de laisser tourner le moteur jusqu'à
l'extinction du témoin pour que la phase de
régénération s'accomplisse.
Pour plus d'informations sur la Vérification des
niveaux
, reportez-vous à la rubrique correspondante.
Détection de sous-
gonflage Fixe.
Une roue dégonflée ou crevée. Stationnez et coupez le contact.
Changez la roue ou réparez la.
+ Fixe, accompagné du
témoin de service.
Un capteur défaillant.
Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
1
Instruments de bord

14
Aler te de
franchissement
involontaire de
ligneClignotant,
accompagné d'un
signal sonore.
Un franchissement involontaire
côté gauche ou droit.
Tournez le volant du côté opposé pour retrouver la
bonne trajectoire.
Fixe, accompagné
d'un signal sonore. Le système d'alerte de
franchissement de ligne est
défaillant. Nettoyez le pare-brise.
Si le problème persiste, faites vérifier le système par
le réseau PEUGEOT ou par un atelier qualifié.
Témoin
ÉtatCause Actions

/ Observations
Antidémarrage
électronique Fixe.
La clé de contact introduite n'est
pas reconnue.
Le démarrage est impossible. Changez de clé et faites vérifier la clé défaillante par le
réseau PEUGEOT.
Pour plus d'informations sur la Protection antivol
,
reportez-vous à la rubrique correspondante.
Allumé pendant
environ 10
secondes à
la mise du contact. Le déclenchement de l'alarme.
Faites vérifier l'état des serrures par le réseau
PEUGEOT ou par un atelier qualifié.
Présence d'eau
dans le filtre à
gazole Fixe, accompagné
d'un message à
l 'a f f i c h e u r. De l'eau dans le filtre à carburant. Faites purger le filtre par le réseau PEUGEOT ou par
un atelier qualifié.
Pour plus d'informations sur les Contrôles , repor tez-
vous à la rubrique correspondante.
AdBlue Fixe, puis clignotant
accompagné d'un
message à l'afficheur. Une diminution de l'autonomie de
roulage.
Faites rapidement un appoint en AdBlue.
Pour plus d'informations sur l'
AdBlue
®, reportez-vous
à la rubrique correspondante.

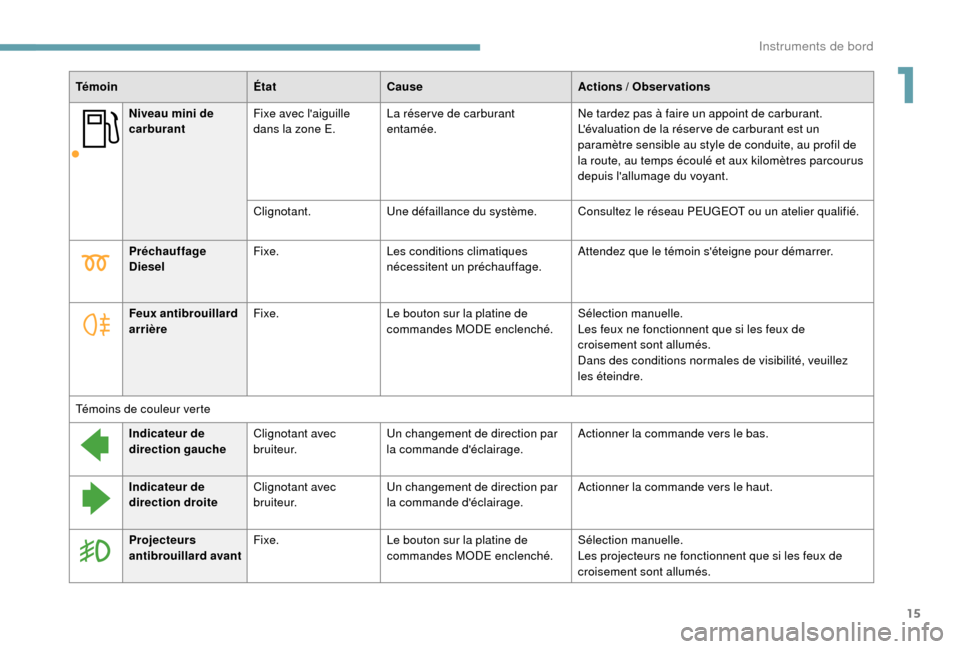

Instruments de bord

15
Niveau mini de
carburantFixe avec l'aiguille
dans la zone E. La réser ve de carburant
entamée. Ne tardez pas à faire un appoint de carburant.
L'évaluation de la réser ve de carburant est un
paramètre sensible au style de conduite, au profil de
la route, au temps écoulé et aux kilomètres parcourus
depuis l'allumage du voyant.
Clignotant. Une défaillance du système. Consultez le réseau PEUGEOT ou un atelier qualifié.
Témoin
ÉtatCause Actions

/ Observations
Préchauffage
Diesel Fixe.
Les conditions climatiques
nécessitent un préchauffage. Attendez que le témoin s'éteigne pour démarrer.
Feux antibrouillard
arrière Fixe.
Le bouton sur la platine de
commandes MODE enclenché. Sélection manuelle.
Les feux ne fonctionnent que si les feux de
croisement sont allumés.
Dans des conditions normales de visibilité, veuillez
les éteindre.
Témoins de couleur verte Indicateur de
direction gauche Clignotant avec
b r u i t e u r. Un changement de direction par
la commande d'éclairage. Actionner la commande vers le bas.
Indicateur de
direction droite Clignotant avec
b r u i t e u r. Un changement de direction par
la commande d'éclairage. Actionner la commande vers le haut.
Projecteurs
antibrouillard avant Fixe.
Le bouton sur la platine de
commandes MODE enclenché. Sélection manuelle.
Les projecteurs ne fonctionnent que si les feux de
croisement sont allumés.
1

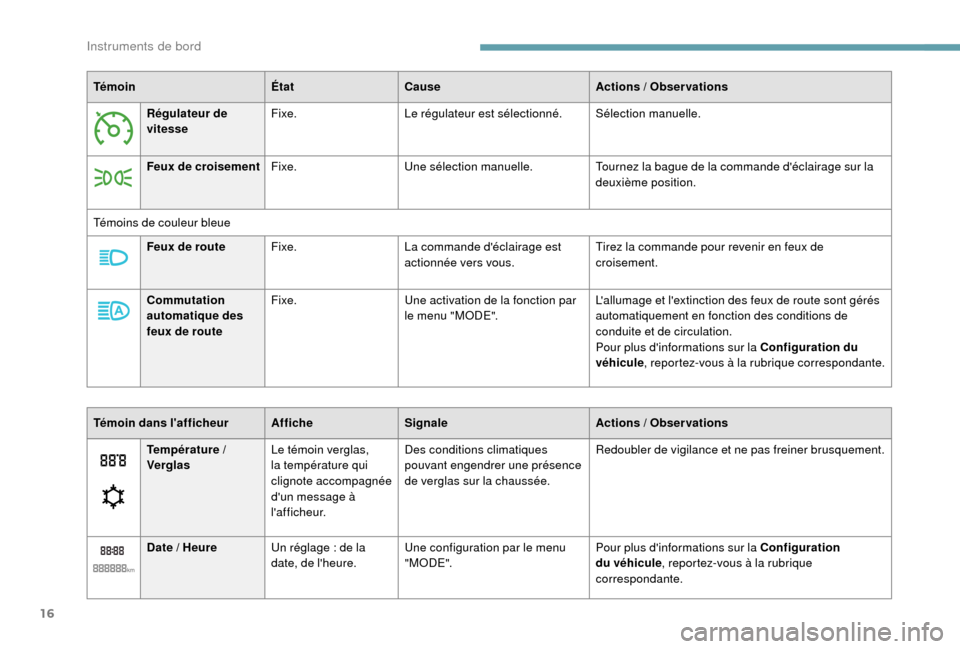

Instruments de bord

16
TémoinÉtatCause Actions / Observations
Régulateur de
vitesse Fixe.
Le régulateur est sélectionné. Sélection manuelle.
Feux de croisement Fixe. Une sélection manuelle. Tournez la bague de la commande d'éclairage sur la
deuxième position.
Témoins de couleur bleue Feux de route Fixe. La commande d'éclairage est
actionnée vers vous. Tirez la commande pour revenir en feux de
croisement.
Commutation
automatique des
feux de route Fixe.
Une activation de la fonction par
le menu "MODE". L'allumage et l'extinction des feux de route sont gérés
automatiquement en fonction des conditions de
conduite et de circulation.
Pour plus d'informations sur la Configuration du
véhicule
, reportez-vous à la rubrique correspondante.
Température /
Verglas Le témoin verglas,
la température qui
clignote accompagnée
d'un message à
l 'a f f i c h e u r. Des conditions climatiques
pouvant engendrer une présence
de verglas sur la chaussée.
Redoubler de vigilance et ne pas freiner brusquement.
Date
/ Heure Un réglage
: de la
date, de l'heure. Une configuration par le menu
"MODE". Pour plus d'informations sur la Configuration
du véhicule
, reportez-vous à la rubrique
correspondante.
Témoin dans l'afficheur Affiche
SignaleActions


/ Observations

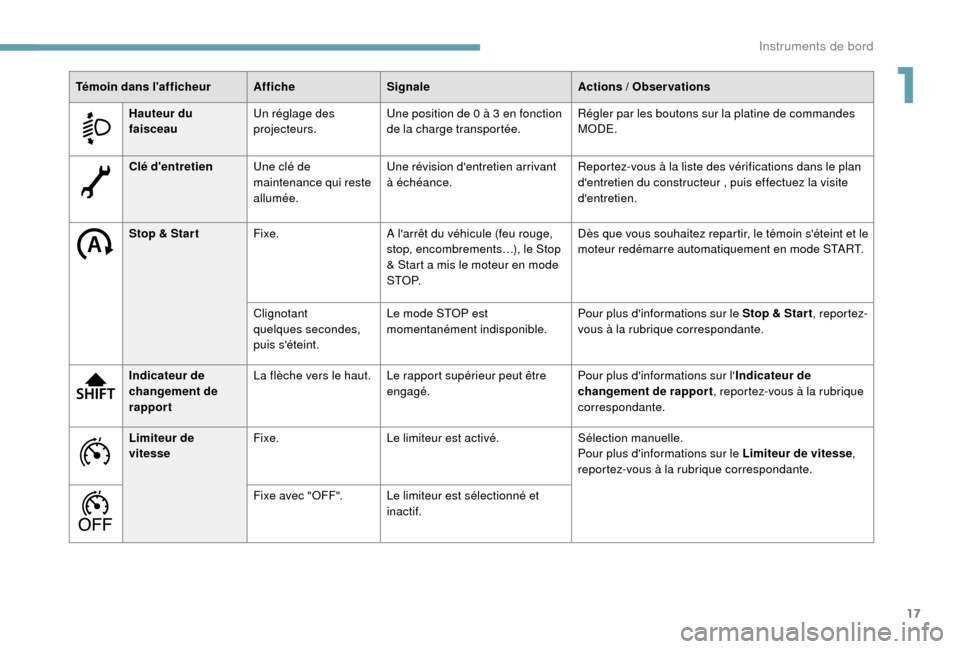

Instruments de bord

17
Clé d'entretienUne clé de
maintenance qui reste
allumée. Une révision d'entretien arrivant
à échéance.
Reportez-vous à la liste des vérifications dans le plan
d'entretien du constructeur , puis effectuez la visite
d'entretien.
Stop & Star t Fixe. A l'arrêt du véhicule (feu rouge,
stop, encombrements…), le Stop
& Start a mis le moteur en mode
S T O P. Dès que vous souhaitez repartir, le témoin s'éteint et le
moteur redémarre automatiquement en mode START.
Clignotant
quelques


secondes,
puis s'éteint. Le mode STOP est
momentanément indisponible.
Pour plus d'informations sur le Stop & Star t
, repor tez-
vous à la rubrique correspondante.
Indicateur de
changement de
rapport La flèche vers le haut. Le rapport supérieur peut être
engagé. Pour plus d'informations sur l'
Indicateur de
changement de rapport , reportez-vous à la rubrique
correspondante.
Limiteur de
vitesse Fixe.
Le limiteur est activé. Sélection manuelle.
Pour plus d'informations sur le Limiteur de vitesse ,
reportez-vous à la rubrique correspondante.
Fixe avec "OFF". Le limiteur est sélectionné et inactif.
Témoin dans l'afficheur Affiche
SignaleActions

/ Observations
Hauteur du
faisceau Un réglage des
projecteurs. Une position de 0 à 3 en fonction
de la charge transportée. Régler par les boutons sur la platine de commandes
MODE.
1
Instruments de bord

18

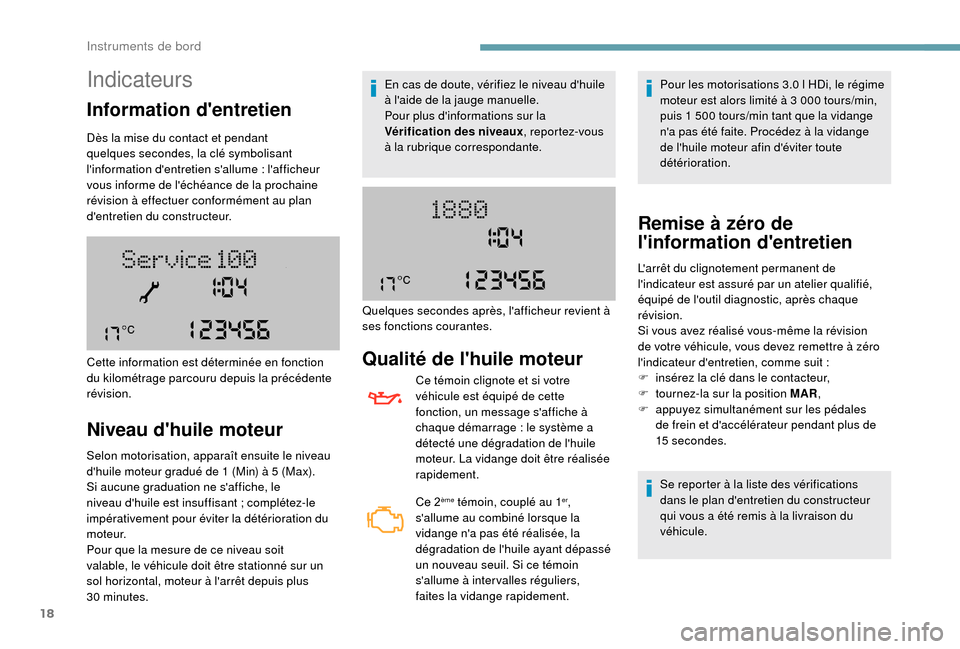

Indicateurs
Information d'entretien
Dès la mise du contact et pendant
quelques secondes, la clé symbolisant
l'information d'entretien s'allume
: l'afficheur
vous informe de l'échéance de la prochaine
révision à effectuer conformément au plan
d'entretien du constructeur.
Niveau d'huile moteur
Selon motorisation, apparaît ensuite le niveau
d'huile moteur gradué de 1 (Min) à 5 (Max).
Si aucune graduation ne s'affiche, le
niveau d'huile est insuffisant ; complétez-le
impérativement pour éviter la détérioration du
moteur.
Pour que la mesure de ce niveau soit
valable, le véhicule doit être stationné sur un
sol horizontal, moteur à l'arrêt depuis plus
30


minutes.
Cette information est déterminée en fonction
du kilométrage parcouru depuis la précédente
révision. En cas de doute, vérifiez le niveau d'huile
à l'aide de la jauge manuelle.
Pour plus d'informations sur la
Vérification des niveaux
, reportez-vous
à la rubrique correspondante.
Qualité de l'huile moteur
Ce témoin clignote et si votre
véhicule est équipé de cette
fonction, un message s'affiche à
chaque démarrage
: le système a
détecté une dégradation de l'huile
moteur. La vidange doit être réalisée
rapidement.
Ce 2
ème témoin, couplé au 1er,
s'allume au combiné lorsque la
vidange n'a pas été réalisée, la
dégradation de l'huile ayant dépassé
un nouveau seuil. Si ce témoin
s'allume à intervalles réguliers,
faites la vidange rapidement. Pour les motorisations 3.0 l HDi, le régime
moteur est alors limité à 3 000 tours/min,
puis 1 500 tours/min tant que la vidange
n'a pas été faite. Procédez à la vidange
de l'huile moteur afin d'éviter toute
détérioration.
Quelques secondes après, l'afficheur revient à
ses fonctions courantes.
Remise à zéro de
l'information d'entretien
Se reporter à la liste des vérifications
dans le plan d'entretien du constructeur
qui vous a été remis à la livraison du
véhicule.
L'arrêt du clignotement permanent de
l'indicateur est assuré par un atelier qualifié,
équipé de l'outil diagnostic, après chaque
révision.
Si vous avez réalisé vous-même la révision
de votre véhicule, vous devez remettre à zéro
l'indicateur d'entretien, comme suit
:
F

i

nsérez la clé dans le contacteur,
F

t

ournez-la sur la position MAR
,
F

a
ppuyez simultanément sur les pédales
de frein et d'accélérateur pendant plus de
15

secondes.
Instruments de bord
