139
Wyłączanie
Krótko nacisnąć przełącznik w dół
l ub ustawić go w innym położeniu
(Int, 1
lub 2).
Kontrolka w
zestawie wskaźników
gaśnie i
zostaje wyświetlony
komunikat.
Po każdym wyłączeniu zapłonu na
ponad jedną minutę trzeba ponownie
włączyć tryb automatyczny wycieraczek,
naciskając przełącznik w
dół.
Usterka
W przypadku usterki funkcja automatycznej
pracy wycieraczek przedniej szyby działają one
w trybie pracy przerywanej.
Sprawdzić działanie układu w
ASO sieci
PEUGEOT lub w
warsztacie specjalistycznym.
Nie zakrywać czujnika deszczu, sprzężonego
z czujnikiem jasności, umieszczonego u góry
przedniej szyby za wewnętrznym lusterkiem
wstecznym.
Przed przejazdem przez myjnię automatyczną
wyłączyć automatyczną pracę wycieraczek.
Zimą zaleca się poczekać do całkowitego
odmrożenia przedniej szyby przed włączeniem
automatycznego trybu wycieraczek przedniej szyby.
Wycieraczka tylnej szyby
Wyłączona.
Praca przerywana.
Praca ze spryskiwaczem szyby
(określony czas).
Bieg wsteczny
Jeżeli wycieraczki przedniej szyby pracują, po
włączeniu biegu wstecznego automatycznie
włączy się wycieraczka tylnej szyby.
Włączanie/wyłączanie
Układ włącza się i wyłącza z poziomu menu
k onfiguracji samochodu. Układ jest domyślnie włączony.
W czasie opadów śniegu lub silnego
mrozu oraz w
przypadku założenia
bagażnika rowerowego na bagażnik
bazowy należy wyłączyć automatyczną
pracę tylnej wycieraczki.
Z radioodtwarzaczem
W menu „ Personalizacja-
Konfiguracja ” włączyć/wyłączyć
„ Tyl. w ycier. na wst. biegu ”.
Z ekranem dotykowym
W menu „Jazda/Samochód ”
włączyć/wyłączyć „ Ty l n a
w ycieraczka na wstecznym
biegu ”.
4
Oświetlenie i widoczność

140
Spryskiwacz przedniej szyby
i
s
pryskiwacz reflektorów
W samochodach wyposażonych
w
klimatyzację automatyczną każde
pociągnięcie przełącznika spryskiwaczy
szyby powoduje zamknięcie wlotów
powietrza z
zewnątrz w celu uniknięcia
przedostania się zapachu do środka
samochodu.
Minimalny poziom płynu
spryskiwacza szyby/reflektorów
W pojazdach wyposażonych
w spryskiwacz reflektorów, gdy płyn
w
zbiorniku spryskiwacza osiągnie
minimalny poziom, w
zestawie wskaźników
wyświetli się kontrolka, włącza się sygnał
dźwiękowy i
wyświetla komunikat.
Kontrolka wyświetla się przy każdym włączeniu
zapłonu lub przy każdej operacji dźwignią
sterowania wycieraczkami, gdy zbiornik nie jest
napełniony.
Na najbliższym postoju należy uzupełnić
poziom płynu spryskiwacza szyby/reflektorów.
Podgrzewane dysze
spryskiwaczy i
p
rzednia
szyba
zależności od kraju sprzedaży.
Przy niskiej temperaturze funkcja ta podgrzewa
przednią szybę i
dysze spryskiwaczy.
F

P

ociągnąć przełącznik wycieraczek szyb do
siebie. Spryskiwacz szyby oraz wycieraczki
szyby działają przez pewien czas.
Spryskiwacze reflektorów uruchamiają się
tylko wtedy, gdy włączone są światła mijania
i

podczas jazdy .
Gdy włączone są światła dzienne, aby włączyć
spryskiwacz reflektorów, należy ustawić
przełącznik oświetlenia w

pozycji świateł
mijania. W strefie 1
podgrzewanie odkleja pióra
wycieraczek szyby, gdy są one przymarznięte
(lód lub śnieg).
W strefie 2 podgrzewanie poprawia
widoczność, ograniczając gromadzenie się
śniegu podczas pracy wycieraczek.
Włączanie
Gdy silnik pracuje, nacisnąć ten
przycisk: jego kontrolka włącza się.
Czas działania zależy od temperatury
zewnętrznej.
Ponowne naciśnięcie tego przycisku wyłącza
funkcję: jego kontrolka gaśnie.
Oświetlenie i widoczność

141
Specjalne położenie
wycieraczek przedniej
szyby
Umożliwia wyczyszczenie piór wycieraczek lub
ich wymianę. Może być również przydatne zimą
w celu oddzielenia pióra od przedniej szyby.
F

U
żyć dźwigni sterowania wycieraczkami
w
ciągu minuty od wyłączenia zapłonu, aby
ustawić je pionowo.
F

P
o ułożeniu piór wycieraczek na szybie
włączyć zapłon i
przestawić dźwignię. Aby zapewnić skuteczność piór płaskich,
zalecamy:
-

o
strożne obchodzenie się z nimi,
- r egularne czyszczenie przy użyciu
wody z mydłem,
-

n
iewkładanie kartonu pod wycieraczkę
s z y by,
-

w
ymianę zaraz po pier wszych
oznakach zużycia.
4
Oświetlenie i widoczność

142

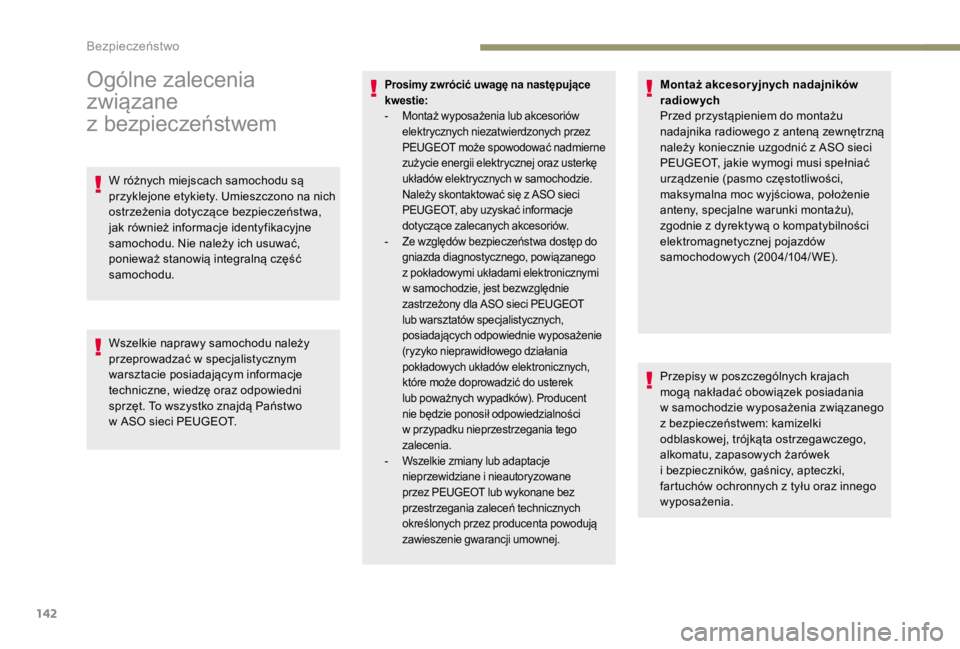

Ogólne zalecenia
związane
z
be
zpieczeństwem
W różnych miejscach samochodu są
przyklejone etykiety. Umieszczono na nich
ostrzeżenia dotyczące bezpieczeństwa,
jak również informacje identyfikacyjne
samochodu. Nie należy ich usuwać,
ponieważ stanowią integralną część
samochodu.
Wszelkie naprawy samochodu należy
przeprowadzać w
specjalistycznym
warsztacie posiadającym informacje
techniczne, wiedzę oraz odpowiedni
sprzęt. To wszystko znajdą Państwo
w
ASO sieci PEUGEOT.
Prosimy zwrócić uwagę na następujące
kwestie:
-
M
ontaż wyposażenia lub akcesoriów
elektrycznych niezatwierdzonych przez
PEUGEOT może spowodować nadmierne
zużycie energii elektrycznej oraz usterkę
układów elektrycznych w
samochodzie.
Należy skontaktować się z
ASO sieci
PEUGEOT, aby uzyskać informacje
dotyczące zalecanych akcesoriów.
-

Z
e względów bezpieczeństwa dostęp do
gniazda diagnostycznego, powiązanego
z
pokładowymi układami elektronicznymi
w
samochodzie, jest bezwzględnie
zastrzeżony dla ASO sieci PEUGEOT
lub warsztatów specjalistycznych,
posiadających odpowiednie wyposażenie
(ryzyko nieprawidłowego działania
pokładowych układów elektronicznych,
które może doprowadzić do usterek
lub poważnych wypadków). Producent
nie będzie ponosił odpowiedzialności
w
przypadku nieprzestrzegania tego
zalecenia.
-

W
szelkie zmiany lub adaptacje
nieprzewidziane i
nieautoryzowane
przez PEUGEOT lub wykonane bez
przestrzegania zaleceń technicznych
określonych przez producenta powodują
zawieszenie gwarancji umownej.Montaż akcesor yjnych nadajników
radiowych
Przed przystąpieniem do montażu
nadajnika radiowego z
anteną zewnętrzną
należy koniecznie uzgodnić z
ASO sieci
PEUGEOT, jakie wymogi musi spełniać
urządzenie (pasmo częstotliwości,
maksymalna moc wyjściowa, położenie
anteny, specjalne warunki montażu),
zgodnie z
dyrektywą o kompatybilności
elektromagnetycznej pojazdów
samochodowych (2004/104/ WE).
Przepisy w
poszczególnych krajach
mogą nakładać obowiązek posiadania
w
samochodzie wyposażenia związanego
z
bezpieczeństwem: kamizelki
odblaskowej, trójkąta ostrzegawczego,
alkomatu, zapasowych żarówek
i
bezpieczników, gaśnicy, apteczki,
fartuchów ochronnych z
tyłu oraz innego
wyposażenia.
Bezpieczeństwo

143
Światła awaryjne
Ostrzeganie wizualne za pomocą włączonych
świateł kierunkowskazów w celu uprzedzenia
innych użytkowników drogi w
przypadku awarii,
holowania lub wypadku.
F

P
o naciśnięciu przycisku migają światła
wszystkich kierunkowskazów.
Światła te mogą działać przy wyłączonym
zapłonie.
Automatyczne włączanie
świateł awaryjnych
Podczas hamowania awaryjnego oraz
w zależności od intensywności zwalniania,
jak również podczas regulacji ABS lub
w
przypadku zderzenia światła awaryjne
włączą się automatycznie.
Wyłączają się one w
momencie pier wszego
ponownego przyspieszenia.
F

M
ożna je również wyłączyć poprzez
naciśnięcie przycisku.
Połączenie alarmowe lub
z assistancePeugeot Connect SOS
W sytuacji awaryjnej nacisnąć na
ponad 2
sekundy ten przycisk.
Migająca zielona dioda
i
komunikat głosowy potwierdzają
rozpoczęcie połączenia
z
centrum telefonicznym
„Peugeot Connect SOS”*.
Ponowne szybkie naciśnięcie
tego przycisku powoduje
anulowanie połączenia.
Zielona kontrolka gaśnie.
Zielona kontrolka pozostaje zapalona (nie
miga), jeżeli połączenie zostało ustanowione.
Gaśnie po zakończeniu połączenia.
„Peugeot Connect SOS” natychmiast
lokalizuje samochód i
kontaktuje się z jego
użytkownikiem w
języku ojczystym** oraz
w

razie potrzeby wzywa odpowiednie służby
ratownicze. W krajach, w
których ta usługa nie
jest świadczona, połączenie jest przekazywane
bezpośrednio na numer alarmowy (112) bez
lokalizacji.
**

W z

ależności od pokrycia geograficznego
usług „Peugeot Connect SOS”, „Peugeot
Connect Assistance” i
oficjalnego języka
państwowego wybranego przez właściciela
pojazdu.
L

ista krajów i usług telematycznych
PEUGEOT CONNECT jest dostępna
w

punktach sprzedaży lub na stronie
internetowej dla danego kraju.
*

Z

godnie z

warunkami ogólnymi korzystania
z

usługi, które są dostępne w

punktach
sprzedaży, a

także z

zastrzeżeniem
ograniczeń technologicznych
i

technicznych.
5
Bezpieczeństwo

144
Lokalizacja geograficzna
Nacisnąć przycisk na ponad 2 s,
a by poprosić o pomoc drogową
w
razie awarii pojazdu.
Komunikat głosowy potwierdza wykonanie
p o ł ą c ze ni a* *. Ponowne szybkie naciśnięcie
tego przycisku powoduje
anulowanie połączenia.
Anulowanie połączenia zostaje potwierdzone
komunikatem głosowym.
W razie zderzenia wykr ytego przez jednostkę sterującą
poduszek powietrznych połączenie alarmowe
wykonywane jest automatycznie niezależnie od tego,
czy poduszka została napełniona.
Działanie układu
Po włączeniu zapłonu na
3 sekundy zapala się zielona
kontrolka, co sygnalizuje
prawidłowe działanie układu.
Dotyczy wszystkich krajów oprócz Rosji,
Białorusi, Kazachstanu. Czer wona kontrolka miga,
a
następnie gaśnie: układ nie
działa prawidłowo.
Czer wona kontrolka świeci w
sposób ciągły:
należy wymienić baterię zapasową.
Dotyczy Rosji, Białorusi i
Kazachstanu.
Czer wona kontrolka świeci
w
sposób ciągły: układ nie
działa prawidłowo.
Czer wona kontrolka miga: należy wymienić
baterię zapasową.
W obydwu przypadkach usługi połączenia
alarmowego i
assistance mogą nie działać.
Skontaktować się jak najszybciej z
warsztatem
specjalistycznym. Nieprawidłowe działanie układu nie
stanowi przeszkody dla dalszej jazdy.
Peugeot Connect
Assistance
** W zależności od pokrycia geograficznego
„Peugeot Connect SOS”, „Peugeot
Connect Assistance” i
oficjalnego języka
państwowego wybranego przez właściciela
pojazdu.
L

ista krajów objętych usługą oraz usług
telematycznych PEUGEOT CONNECT jest
dostępna w
punktach sprzedaży lub na
stronie www.peugeot.pl. Funkcję lokalizacji geograficznej można
wyłączyć poprzez równoczesne naciśnięcie
przycisków „Peugeot Connect SOS” i
„Peugeot
Connect Assistance”, a następnie przycisku
„Peugeot Connect Assistance” w celu
zatwierdzenia.
Aby włączyć funkcję lokalizacji geograficznej,
ponownie równocześnie nacisnąć przyciski
„Peugeot Connect SOS” i „Peugeot Connect
Assistance”, a następnie przycisk „Peugeot
Connect Assistance” w celu zatwierdzenia.
W przypadku samochodu zakupionego
poza siecią marki prosimy o sprawdzenie
konfiguracji tych usług i ich ewentualną
modyfikację w sieci ser wisowej. W
krajach wielojęzycznych konfiguracja jest
możliwa w
jednym z wybranych języków
państwowych.
Bezpieczeństwo

145
Sygnał dźwiękowy
F Nacisnąć środkową część kierownicy.
Układ elektronicznej
kontroli stabilności (ESC)
Układ elektronicznej kontroli stabilności
(ESC: Electronic Stability Control) obejmuje
następujące układy:
-
u
kład zapobiegający blokadzie kół
(ABS) oraz elektroniczny rozdzielacz siły
hamowania (EBFD),
-
u

kład wspomagania hamowania awaryjnego
(EBA),
-

u
kład zapobiegający poślizgowi kół (ASR),
-

u
kład dynamicznej kontroli stabilności
(DSC).
Ze względów technicznych, a

zwłaszcza
w

celu zapewnienia klientowi lepszej
jakości usług PEUGEOT CONNECT,
producent zastrzega sobie prawo do
aktualizacji układu telematycznego
pojazdu.
Jeśli korzystają Państwo z

usługi Peugeot
Connect Packs obejmującej SOS
i

assistance, mają Państwo do dyspozycji
usługi dodatkowe dostępne w

strefie
osobistej MyPeugeot poprzez stronę
internetową Państwa kraju.
Definicje
Układ zapobiegający blokowaniu
się kół (ABS) oraz elektroniczny
rozdzielacz siły hamowania
(EBFD)
Te układy zwiększają stabilność oraz
zwrotność samochodu w trakcie hamowania
oraz zapewniają większą kontrolę na
zakrętach, w
szczególności na złej lub śliskiej
nawierzchni.
Układ ABS zapobiega blokowaniu się kół
w
trakcie hamowania awaryjnego.
Układ elektronicznego rozdzielania siły
hamowania zapewnia równomierne hamowanie
poszczególnych kół.
5
Bezpieczeństwo

146
Układ wspomagania hamowania
awaryjnego (EBA)
Układ umożliwia jak najszybsze osiągnięcie
optymalnej siły hamowania i t ym samym skraca
drogę hamowania w
sytuacjach awaryjnych.
Układ włącza się w
zależności od szybkości
wciśnięcia pedału hamulca. Powoduje
zmniejszenie oporu pedału hamulca
i
zwiększenie skuteczności hamowania.
Układ zapobiegający poślizgowi
kół (ASR)
Ten układ optymalizuje przyczepność
samochodu poprzez działanie na hamulce
kół napędowych oraz silnik, tak by ograniczyć
poślizg kół. Umożliwia on również poprawienie
stabilności kierunkowej w momencie
przyspieszania.
Układ dynamicznej kontroli
stabilności (DSC)
W przypadku różnicy między torem jazdy
samochodu a torem żądanym przez kierowcę
układ DSC monitoruje poszczególne koła
i
automatycznie wyhamowuje jedno lub kilka
kół oraz steruje pracą silnika, aby przywrócić
żądany tor jazdy w
granicach praw fizyki.
Inteligentny system kontroli
trakcji
W zależności od wersji pojazd wyposażony
jest w układ wspomagający jazdę po śniegu:
inteligentny system kontroli trakcji .
Ta funkcja wykrywa warunki słabej
przyczepności, które mogą utrudniać
ruszanie z
miejsca oraz jazdę samochodem
po świeżym, głębokim śniegu lub po ubitym
śniegu.
W tych sytuacjach inteligentny system
kontroli trakcji reguluje poślizg przednich kół
w
celu zapewnienia optymalnej przyczepności
i
zachowania żądanego toru jazdy samochodu. Na drogach o
słabej przyczepności
zalecane jest używanie opon zimowych.
Układ zapobiegający
blokowaniu się kół (ABS) oraz
elektroniczny rozdzielacz siły
hamowania (EBFD)
Świecenie tej kontrolki w sposób
c iągły sygnalizuje usterkę układu
ABS.
Świecenie tej kontrolki wraz z lampkami
o strzegawczymi STOP i
ABS, przy
jednoczesnym emitowaniu sygnału
dźwiękowego oraz wyświetlaniu
komunikatu oznacza, że wystąpiła
usterka elektronicznego rozdzielacza
siły hamowania (EBFD).
Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa.
W obu przypadkach należy możliwie
najszybciej zlecić sprawdzenie
układu w
ASO sieci PEUGEOT lub
w
warsztacie specjalistycznym.
W przypadku wymiany kół (opon
i felg) zwrócić uwagę, aby miały one
homologację zgodną z
pojazdem.
Normalne działanie układu ABS objawia
się lekkimi drganiami pedału hamulca.
Bezpieczeństwo

147
Jeśli zajdzie potrzeba hamowania
awar yjnego, silnie wcisnąć pedał
hamulca i nie zmniejszać sił y nacisku.
Po zderzeniu sprawdzić układ w
ASO
sieci PEUGEOT lub w
warsztacie
specjalistycznym.
Dynamiczna kontrola stabilności
(DSC) i układ zapobiegający
poślizgowi kół (ASR)
Włączanie
Te układy aktywują się automatycznie po
każdym uruchomieniu silnika.
Z chwilą wykrycia utraty przyczepności lub
niekontrolowanej zmiany toru jazdy układy
te wpływają na działanie silnika i układu
hamulcowego. Jest to sygnalizowane miganiem
kontrolki w
zestawie wskaźników.
Wyłączanie
W wyjątkowych warunkach (rozruch pojazdu,
który ugrzązł, utknął w
śniegu, na sypkim
gruncie itp.) korzystne może się okazać
wyłączenie układów DSC/ASR w
celu
umożliwienia swobodnego poślizgu kół
i
odzyskania przyczepności.
Zaleca się jednak ponowne włączenie układu,
gdy tylko będzie to możliwe.
Nacisnąć ten przycisk.
Lub Obrócić pokrętło do tego położenia.
Zapala się kontrolka przycisku lub pokrętła:
układy DSC/ASR nie wpływają już na pracę
silnika.
Przywrócenie działania
Układy aktywują się automatycznie po każdym
wyłączeniu zapłonu lub po przekroczeniu
prędkości 50 km/h.
Jednakże przy prędkości poniżej 50
km/h
można włączyć je ręcznie.
Nacisnąć ten przycisk.
Lub Obrócić pokrętło do tego
położenia.
Kontrolka przycisku albo pokrętła gaśnie.
Nieprawidłowe działanie
Świecenie tej kontrolki, czemu
towarzyszy komunikat na
wyświetlaczu, oznacza usterkę
uk ł adów.
Skontaktować się z
ASO sieci PEUGEOT
lub warsztatem specjalistycznym w
celu
sprawdzenia układu.
5
Bezpieczeństwo

148
Grip control
Jest to specjalny opatentowany układ kontroli
trakcji, który poprawia działanie układu
napędowego samochodu w śniegu, błocie lub
piachu.
Stanowi wyposażenie o
zoptymalizowanym
działaniu, dzięki czemu umożliwia jazdę
w
większości warunków słabej przyczepności
(napotykanych podczas jazdy turystycznej).
Nacisk na pedał przyspieszenia powinien być
na tyle silny, aby układ mógł wykorzystać moc
silnika. Fazy działania przy wysokich obrotach
silnika są zjawiskiem normalnym.
Standardowy (ESC)
F Ustawić pokrętło w tym
położeniu.
ASR/DSC
Te układy zapewniają zwiększone
bezpieczeństwo przy normalnej jeździe,
ale nie powinny skłaniać kierowcy do
dodatkowego ryzyka lub do jazdy ze zbyt
dużą prędkością.
W przypadku pogorszenia warunków
przyczepności (deszcz, śnieg, gołoledź)
ryzyko utraty przyczepności wzrasta. Ze
względów bezpieczeństwa niezbędne jest
wówczas, aby układy były włączone we
wszystkich warunkach, a

zwłaszcza gdy
są one trudne.
Prawidłowe działanie układów jest
uwarunkowane przestrzeganiem zaleceń
producenta dotyczących kół (opony i

f

elgi),
podzespołów układu hamulcowego,
podzespołów elektronicznych
oraz procedur montażu i

napraw
obowiązujących w

sieci PEUGEOT.
W celu zapewnienia skutecznego
działania układów w

warunkach zimowych
konieczne jest wyposażenie samochodu
w

cztery opony śniegowe, które zapewnią
neutralne zachowanie samochodu na
drodze. Wybierak o

pięciu położeniach umożliwia
wybór trybu regulacji odpowiadającego
napotkanym warunkom drogowym.
Zapalenie się odpowiedniej lampki kontrolnej
potwierdza wybór trybu.
Połączony z
op

onami wielosezonowymi
Peak Mountain Snow Flake, system
ten zapewnia kompromis między
bezpieczeństwem, przyczepnością
i

właściwościami napędowymi. Są one
niezwykle skuteczne w

sezonie letnim
i

zimowym. Tryb ten jest ustawiony dla niewielkiego
poślizgu, obejmującego różnice przyczepności
zwykle napotykane na drogach.
Układ automatycznie inicjuje się ponownie
w

tym trybie po każdym wyłączeniu
zapłonu.
Bezpieczeństwo
