PEUGEOT EXPERT 2018 Omistajan Käsikirja (in Finnish)
Manufacturer: PEUGEOT, Model Year: 2018, Model line: EXPERT, Model: PEUGEOT EXPERT 2018Pages: 416, PDF Size: 14.22 MB
Page 281 of 416

279
Lisäjarruvalo (kääntöovet)
Ty y p p i A, W5W-5W
F
A
vaa vasen takaovi. F
I
rrota valo.
F
K
äännä polttimon pidintä vastapäivään
neljänneskierros.
F V aihda viallinen polttimo.
Paina valo takaisin paikalleen.
Rekisterikilven valo (kääntöovet)
Ty y p p i A , W5W-5W
F
T
yönnä ohut ruuvimeisseli jompaankumpaan
suojakuoren uurteeseen.
F
K
äännä sitä ulospäin, jotta kuori irtoaa.
F
P
oista kuori.
F
V
aihda viallinen polttimo.
Kun laitat suojakuoren paikalleen, paina siitä, niin se
napsahtaa kiinni.
Kattovalot (edessä ja takana)
F Poista muovisuojus pienellä ruuvimeisselillä.
F V ie ruuvimeisseli aukkoon ja työnnä valoa
ulospäin.
F
I
rrota sähköliitin. Ty y p p i A
, W5W-5W
F
I
rrota suojakuori työntämällä ohut ruuvimeisseli
valon molemmilla puolilla oleviin uurteisiin.
F
V
edä polttimo irti ja vaihda se.
F
N
apsauta suojakuori paikalleen ja varmista, että
se on kunnolla kiinni.
8
Toimintahäiriön sattuessa
Page 282 of 416

280
Sumuvalot (tavaratilan
luukku)
Lisätietoja lampun vaihtamisesta ja etenkin
polttimotyypeistä on niitä koskevassa kohdassa.
1. Jarruvalot/seisontavalot
Ty y p p i B , P21/5W-21/5W
2. Suuntavalot
Ty y p p i B , PY21W-21W (keltainen)
3. Peruutusvalot
Ty y p p i B , P21W-21W
4. Sumuvalot/seisontavalot
Ty y p p i B , P21/4W-21/4W
Kun autossa on sisäverhoilu, ota yhteys
PEUGEOT-verkostoon tai valtuutettuun
korjaamoon, ja anna niiden suorittaa työ. F
P
aikanna viallinen polttimo ja avaa sitten
tavaratila.
F
J
os autossa on suojus, poista se sisäpuolelta.
F
P
aina muovisen koristesuojuksen
sisäkiinnikkeitä ulkopuolelta ja irrota se
kallistamalla sitä ulospäin.
F
K
ierrä kaksi valon kiinnitysruuvia auki.F
P
idä valo paikallaan ja paina sisäkiinnikettä.
Irrota valo sitten varovasti.
F
I
rrota sähköliitin.
F
L
evitä kolmea uloketta kevyesti ja irrota
polttimon kannatin.
F
I
rrota viallinen polttimo painamalla sitä kevyesti
ja käännä sitä neljänneskierros myötäpäivään.
F
V
aihda polttimo.
Toimintahäiriön sattuessa
Page 283 of 416

281
Tee asennus päinvastaisessa järjestyksessä.
Lisäjarruvalo (tavaratilan luukku)
Ty y p p i A, W5W-5W
F
A
vaa takaluukku. F
I
rrota verhoilu molemmissa päissä kääntämällä
sitä ylöspäin.
F
V
apauta keskikiinnikkeet vetämällä verhoilua ja
irrota se kokonaan.
F
V
ie ruuvimeisseli aukkoon ja työnnä valoa
ulospäin.
F
I
rrota sähköliitin.
F
I
rrota valo.
F
K
äännä polttimon pidintä vastapäivään
neljänneskierros.
F
V
aihda viallinen polttimo.
Asenna lopuksi osat takaisin päinvastaisessa
järjestyksessä.
Asenna valo ja verhoilu takaisin paikalleen
painamalla niitä, jotta ne kiinnittyvät.
Rekisterikilven valot (tavaratilan
luukku)
Ty y p p i A , W5W-5W
F
T
yönnä ohut ruuvimeisseli jompaankumpaan
suojakuoren uurteeseen.
F
K
äännä sitä ulospäin, jotta kuori irtoaa.
F
P
oista kuori.
F
V
aihda viallinen polttimo.
Kun laitat suojakuoren paikalleen, paina siitä, niin se
napsahtaa kiinni.
8
Toimintahäiriön sattuessa
Page 284 of 416

282
Jos tämäntyyppinen LED-valo ja valojohde pitää
vaihtaa, ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
PEUGEOT-verkostolta voit hankkia LED-
polttimoiden vaihtosarjan.
Ohjaamon lattia
Takavalot
Lisätietoja lampun vaihtamisesta ja etenkin
polttimotyypeistä on niitä koskevassa kohdassa.
1. Suuntavalot
Ty y p p i B , P21W-21W
2. Jarruvalot
Ty y p p i B , P21W-21W
3. Seisontavalot
Ty y p p i B , R10W-10W
4. Peruutusvalot
Ty y p p i B , P21W-21W
5. Sumuvalot
Ty y p p i B , P21W-21W F
P
aikanna viallinen polttimo.
F
I
rrota neljä valon kiinnitysruuvia.
F
V
edä valoa itseäsi kohti.
F
I
rrota viallinen polttimo painamalla sitä kevyesti
ja käännä sitä neljänneskierros myötäpäivään.
F
V
aihda polttimo.
Tee asennus päinvastaisessa järjestyksessä.
Kattovalot (edessä ja
takana)
Toimintahäiriön sattuessa
Page 285 of 416

283
Sivuturvatyynyt
Työkalujen esille ottaminen
F Irrota kansi kiinnikkeistä vetämällä vasemmalta ylhäältä ja sitten oikealta.
F
I
rrota kansi kokonaan ja käännä se.
F
O
ta sulakepihdit ulos kotelostaan.
Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista uuteen:
F on etsittävä vian syy ja korjattava vika
F
k
ytkettävä kaikki sähkökuormat pois
F
p
ysäytettävä auto ja katkaistava sytytysvirta
F
e
tsittävä viallinen sulake sulakekaavioiden ja
-taulukoiden avulla.
Sulaketta vaihdettaessa on ehdottomasti:
F
k
äytettävä sulakepihtejä sulakkeen irrottamiseen
ja tarkistettava langan kunto
F
v
aihdettava viallinen sulake aina saman
ampeerimäärän sulakkeeseen (sama väri),
muussa tapauksessa seurauksena voi olla
toimintahäiriöitä (tulipalovaara).
Jos vika toistuu pian sulakkeen vaihtamisen jälkeen,
tarkistuta sähköjärjestelmä PEUGEOT-verkostolla
tai valtuutetussa korjaamossa. OK
NOK
Sulakepihdit
Muun kuin sulaketaulukossa mainitun
sulakkeen vaihtaminen voi aiheuttaa vakavan
toimintahäiriön autoosi. Ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon
järjestelmän tarkistusta varten.
Sulakepihdit ovat sulakerasian kannen takana.
8
Toimintahäiriön sattuessa
Page 286 of 416

284

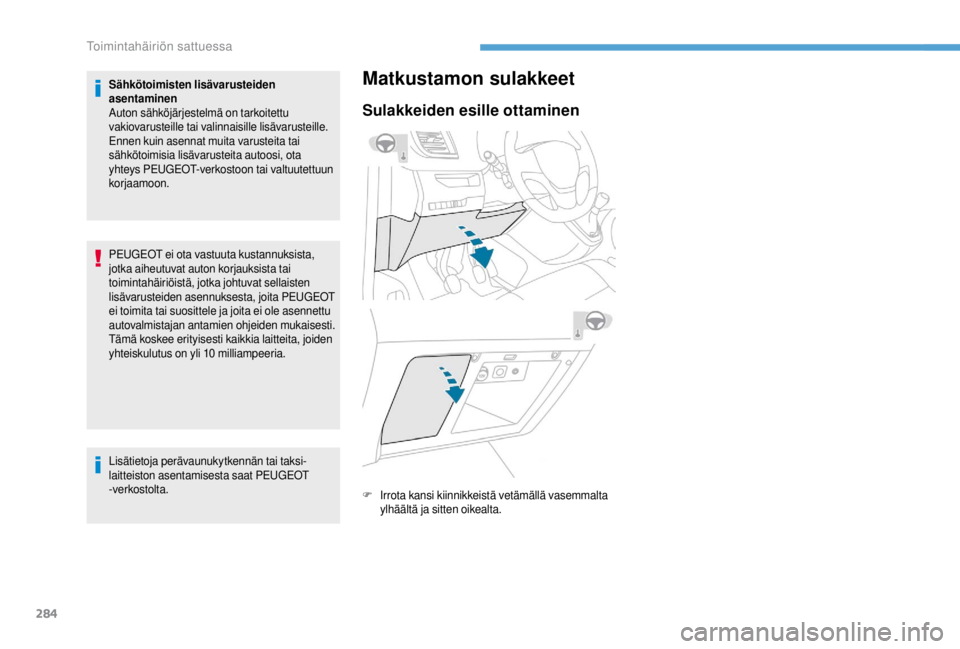

Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille lisävarusteille.
Ennen kuin asennat muita varusteita tai
sähkötoimisia lisävarusteita autoosi, ota
yhteys PEUGEOT-verkostoon tai valtuutettuun
korjaamoon.
PEUGEOT ei ota vastuuta kustannuksista,
jotka aiheutuvat auton korjauksista tai
toimintahäiriöistä, jotka johtuvat sellaisten
lisävarusteiden asennuksesta, joita PEUGEOT
ei toimita tai suosittele ja joita ei ole asennettu
autovalmistajan antamien ohjeiden mukaisesti.
Tämä koskee erityisesti kaikkia laitteita, joiden
yhteiskulutus on yli 10
milliampeeria.
Lisätietoja perävaunukytkennän tai taksi-
laitteiston asentamisesta saat PEUGEOT
-verkostolta.Matkustamon sulakkeet
Sulakkeiden esille ottaminen
F Irrota kansi kiinnikkeistä vetämällä vasemmalta ylhäältä ja sitten oikealta.
Toimintahäiriön sattuessa
Page 287 of 416

285
SulakeNro Virta
(A) Toiminnot
F1 10Sähköinen ohjaustehostin, kytkimen kontaktori
F4 15Äänimerkki
F5 20Etu- ja takalasin pesulaitteen pumppu
F6 20Etu- ja takalasin pesulaitteen pumppu
F7 10Lisävarusteiden 12
V:n pistorasia takana
F8 20Takalasinpyyhin (yksi tai kaksi pyyhintä)
F10/F11 30Sisäiset/ulkoiset lukot, edessä ja takana.
F13 10Ilmastoinnin kytkin edessä, audiojärjestelmän kytkin, vaihteenvalitsin,
tuulilasinäyttö
F14 5Hälytin, hätäpuhelu ja tiepalvelun kutsu
F17 5Mittaristo
F19 3Kytkimet ohjauspyörässä
F21 3Avaaminen ja käynnistäminen handsfree-toiminnolla tai murtohälytin
F22 3Sade- ja valoisuustunnistin, monitoiminen tunnistuskamera
F23 5Turvavyöt lukitsematta/avattu -näyttö
F24 5Kosketusnäyttö, peruutuskamera ja pysäköintiavustin
F25 5Tu r v a t y y n y t
F29 20Audiojärjestelmä, kosketusnäyttö, CD-lukija, navigointi
F31 15Audiojärjestelmä (+ akku)
F32 15Lisävarusteiden 12
V:n pistorasia edessä
F34 5Katvekulman tarkkailujärjestelmä, sivupeilien sähkökytkimet
F35 5Lämmitettävät tuulilasinpyyhkimen pesusuuttimet, ajovalojen
korkeussäätö
F36 5Irrotettavan lampun lataus, kattovalo takanaVersio 1 (Eco)
Jäljempänä kuvatut sulakkeet vaihtelevat auton
varustelun mukaan.
8
Toimintahäiriön sattuessa
Page 288 of 416

286
Versio 2 (Full)Sulake nroNro Ar vo
(A) Toiminnot
F1 3Avaaminen ja käynnistäminen handsfree-toiminnolla tai murtohälytin
F5 5Kosketusnäyttö, peruutuskamera ja pysäköintiavustin
F7 10Ilmastoinnin kytkin takana, hifi-vahvistin
F8 20Takalasinpyyhin (yksi tai kaksi pyyhintä)
F10/F11 30Sisäiset/ulkoiset lukot, edessä ja takana.
F12 3Hälytin
F17 10Lisävarusteiden 12
V:n pistorasia takana
F18 5Hätäpuhelu ja tiepalvelukutsut.
F21 3Irrotettavan lampun lataus, kattovalo takana
F22 3Hansikaslokeron valo, takakattovalot
F23 5Katvekulman tarkkailujärjestelmä, sivupeilien sähkökytkimet
F24 5Kytkimet ohjauspyörässä
F25 5Ajovalojen korkeuden suuntaus
F26 3Turvavyöt lukitsematta/avattu -näyttö
F27 3Sade- ja valoisuustunnistin, monitoiminen tunnistuskamera
F28 10Ilmastoinnin kytkin edessä, radion kytkin, vaihteenvalitsin, tuulilasinäyttö
F30A tai B 15Audiojärjestelmä (+ akku)
F31 5Tu r v a t y y n y t
F33 15Lisävarusteiden 12
V:n pistorasia edessä
F35 5Mittaristo
F36 20Autoradio, kosketusnäyttö, CD-lukija, navigointi
Jäljempänä kuvatut sulakkeet vaihtelevat auton
varustelun mukaan.
Toimintahäiriön sattuessa
Page 289 of 416

287
Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lähellä.
Sulakkeiden esilleottaminen
Jäljempänä kuvatut sulakkeet vaihtelevat auton
varustelun mukaan.
F
A
vaa kaksi salpaa A .
F
P
oista kansi.
F
V
aihda sulake.
F
K
un olet valmis, sulje kansi huolellisesti ja
kiinnitä kaksi salpaa A , jotta sulakerasia on
kunnolla kiinni. Sulake
Nro Koko
(A) Toiminnot
F12 5Lämpiävät tuulilasinpyyhkimen pesusuuttimet
F14 25Tuulilasin- ja takalasinpesimen pumppu
F15 5Etututka ja hätäjarrutus, sähköinen ohjaustehostin
F17 10BSI-rasia
F19 30Tuulilasinpyyhinten moottori
F20 15Tuulilasin- ja takalasinpesimen pumppu
F21 20Ajovalojen pesulaitteen pumppu
F22 15Äänimerkki
F23 15Oikea kaukovalo
F24 15Vasen kaukovalo
8
Toimintahäiriön sattuessa
Page 290 of 416

288

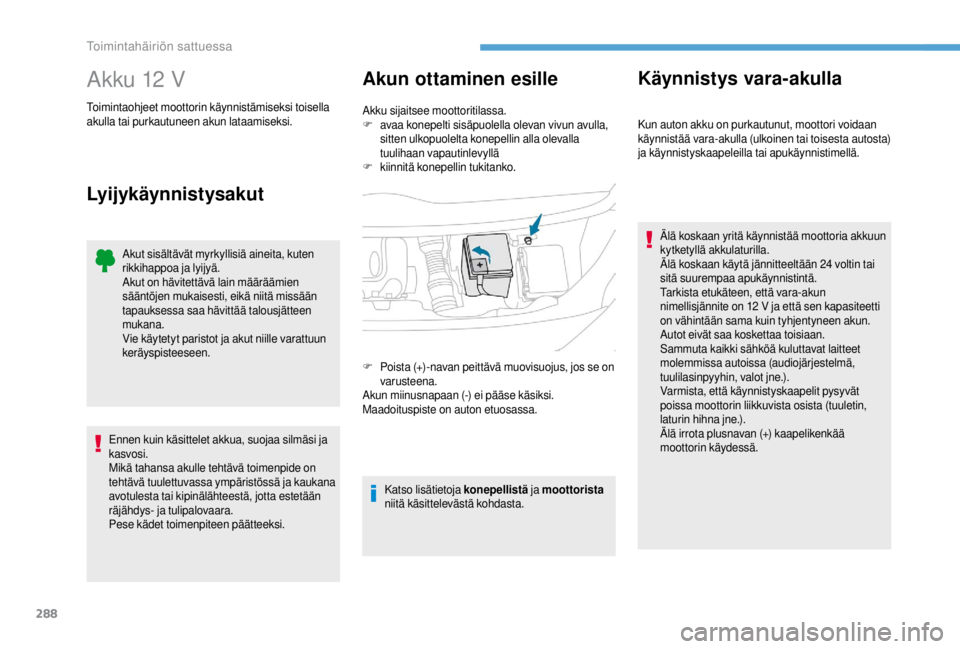

Akku 12 V
Toimintaohjeet moottorin käynnistämiseksi toisella
akulla tai purkautuneen akun lataamiseksi.
LyijykäynnistysakutAkun ottaminen esille
Akku sijaitsee moottoritilassa.
F a
vaa konepelti sisäpuolella olevan vivun avulla,
sitten ulkopuolelta konepellin alla olevalla
tuulihaan vapautinlevyllä
F
k
iinnitä konepellin tukitanko.
Katso lisätietoja konepellistä ja moottorista
niitä käsittelevästä kohdasta.
Käynnistys vara-akulla
Kun auton akku on purkautunut, moottori voidaan
käynnistää vara-akulla (ulkoinen tai toisesta autosta)
ja käynnistyskaapeleilla tai apukäynnistimellä.
Älä koskaan yritä käynnistää moottoria akkuun
kytketyllä akkulaturilla.
Älä koskaan käytä jännitteeltään 24
voltin tai
sitä suurempaa apukäynnistintä.
Tarkista etukäteen, että vara-akun
nimellisjännite on 12
V ja että sen kapasiteetti
on vähintään sama kuin tyhjentyneen akun.
Autot eivät saa koskettaa toisiaan.
Sammuta kaikki sähköä kuluttavat laitteet
molemmissa autoissa (audiojärjestelmä,
tuulilasinpyyhin, valot jne.).
Varmista, että käynnistyskaapelit pysyvät
poissa moottorin liikkuvista osista (tuuletin,
laturin hihna jne.).
Älä irrota plusnavan (+) kaapelikenkää
moottorin käydessä.
F
P
oista (+) -navan peittävä muovisuojus, jos se on
varusteena.
Akun miinusnapaan (-) ei pääse käsiksi.
Maadoituspiste on auton etuosassa.
Akut sisältävät myrkyllisiä aineita, kuten
rikkihappoa ja lyijyä.
Akut on hävitettävä lain määräämien
sääntöjen mukaisesti, eikä niitä missään
tapauksessa saa hävittää talousjätteen
mukana.
Vie käytetyt paristot ja akut niille varattuun
keräyspisteeseen.
Ennen kuin käsittelet akkua, suojaa silmäsi ja
kasvosi.
Mikä tahansa akulle tehtävä toimenpide on
tehtävä tuulettuvassa ympäristössä ja kaukana
avotulesta tai kipinälähteestä, jotta estetään
räjähdys- ja tulipalovaara.
Pese kädet toimenpiteen päätteeksi.
Toimintahäiriön sattuessa
