Peugeot Expert 2019 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2019, Model line: Expert, Model: Peugeot Expert 2019Pages: 324, PDF Size: 13.32 MB
Page 11 of 324
9

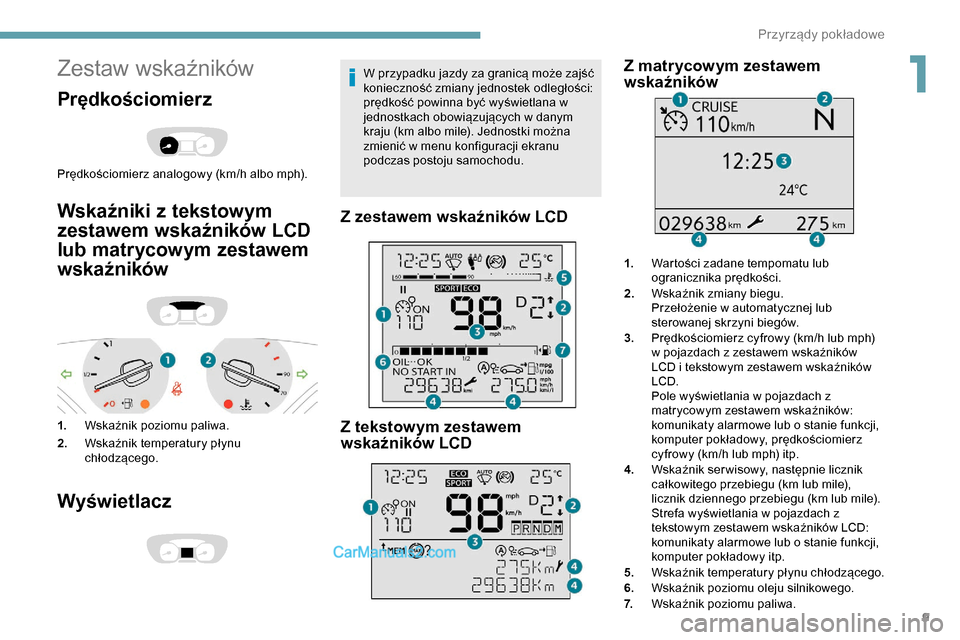

Zestaw wskaźników
Prędkościomierz
Prędkościomierz analogowy (km/h albo mph).
Wskaźniki z tekstowym
zestawem wskaźników LCD
lub matrycowym zestawem
wskaźników
1.Wskaźnik poziomu paliwa.
2. Wskaźnik temperatury płynu
chłodzącego.
Wyświetlacz
W przypadku jazdy za granicą może zajść
konieczność zmiany jednostek odległości:
prędkość powinna być wyświetlana w
jednostkach obowiązujących w danym
kraju (km albo mile). Jednostki można
zmienić w menu konfiguracji ekranu
podczas postoju samochodu.
Z zestawem wskaźników LCD
Z tekstowym zestawem
wskaźników LCD Z matrycowym zestawem
wskaźników
1.
Wartości zadane tempomatu lub
ogranicznika prędkości.
2. Wskaźnik zmiany biegu.
Przełożenie w automatycznej lub
sterowanej skrzyni biegów.
3. Prędkościomierz cyfrowy (km/h lub mph)
w pojazdach z zestawem wskaźników
LCD i tekstowym zestawem wskaźników
LCD.
Pole wyświetlania w pojazdach z
matrycowym zestawem wskaźników:
komunikaty alarmowe lub o stanie funkcji,
komputer pokładowy, prędkościomierz
cyfrowy (km/h lub mph) itp.
4. Wskaźnik serwisowy, następnie licznik
całkowitego przebiegu (km lub mile),
licznik dziennego przebiegu (km lub mile).
Strefa wyświetlania w pojazdach z
tekstowym zestawem wskaźników LCD:
komunikaty alarmowe lub o stanie funkcji,
komputer pokładowy itp.
5. Wskaźnik temperatury płynu chłodzącego.
6. Wskaźnik poziomu oleju silnikowego.
7. Wskaźnik poziomu paliwa.
1
Przyrządy pokładowe
Page 12 of 324
10

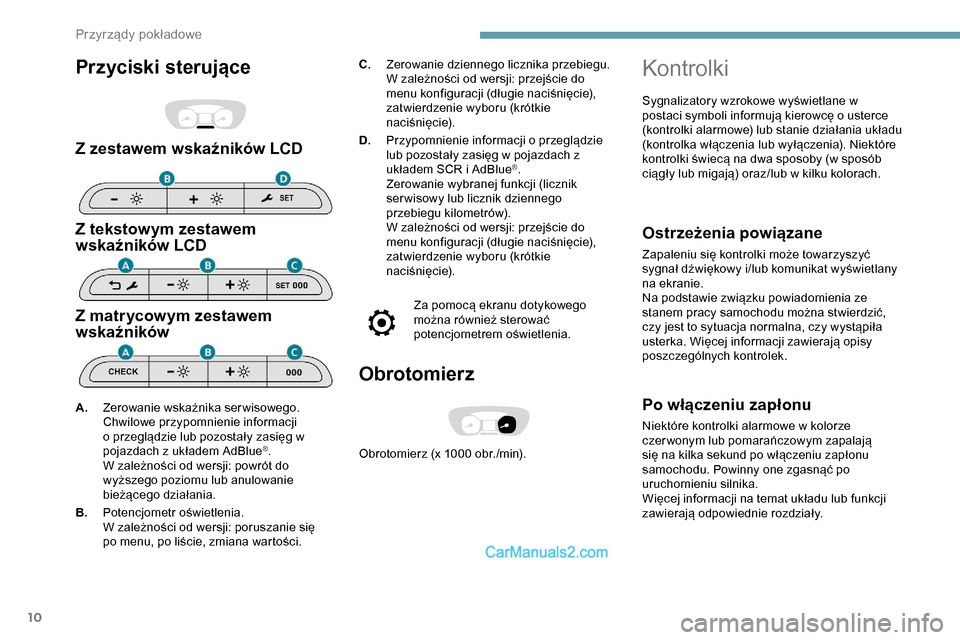

Przyciski sterujące
Z zestawem wskaźników LCD
Z tekstowym zestawem
wskaźników LCD
Z matrycowym zestawem
wskaźników
C.Zerowanie dziennego licznika przebiegu.
W zależności od wersji: przejście do
menu konfiguracji (długie naciśnięcie),
zatwierdzenie wyboru (krótkie
naciśnięcie).
D. Przypomnienie informacji o przeglądzie
lub pozostały zasięg w pojazdach z
układem SCR i AdBlue
®.
Zerowanie wybranej funkcji (licznik
ser wisowy lub licznik dziennego
przebiegu kilometrów).
W zależności od wersji: przejście do
menu konfiguracji (długie naciśnięcie),
zatwierdzenie wyboru (krótkie
naciśnięcie).
Za pomocą ekranu dotykowego
można również sterować
potencjometrem oświetlenia.
Obrotomierz
Obrotomierz (x 1000 obr./min).
A.
Zerowanie wskaźnika serwisowego.
Chwilowe przypomnienie informacji
o przeglądzie lub pozostały zasięg w
pojazdach z układem AdBlue®.
W zależności od wersji: powrót do
wyższego poziomu lub anulowanie
bieżącego działania.
B. Potencjometr oświetlenia.
W zależności od wersji: poruszanie się
po menu, po liście, zmiana wartości.
Kontrolki
Sygnalizatory wzrokowe wyświetlane w
postaci symboli informują kierowcę o usterce
(kontrolki alarmowe) lub stanie działania układu
(kontrolka włączenia lub wyłączenia). Niektóre
kontrolki świecą na dwa sposoby (w sposób
ciągły lub migają) oraz/lub w kilku kolorach.
Ostrzeżenia powiązane
Zapaleniu się kontrolki może towarzyszyć
sygnał dźwiękowy i/lub komunikat wyświetlany
na ekranie.
Na podstawie związku powiadomienia ze
stanem pracy samochodu można stwierdzić,
czy jest to sytuacja normalna, czy wystąpiła
usterka. Więcej informacji zawierają opisy
poszczególnych kontrolek.
Po włączeniu zapłonu
Niektóre kontrolki alarmowe w kolorze
czer wonym lub pomarańczowym zapalają
się na kilka sekund po włączeniu zapłonu
samochodu. Powinny one zgasnąć po
uruchomieniu silnika.
Więcej informacji na temat układu lub funkcji
zawierają odpowiednie rozdziały.
Przyrządy pokładowe
Page 13 of 324
11

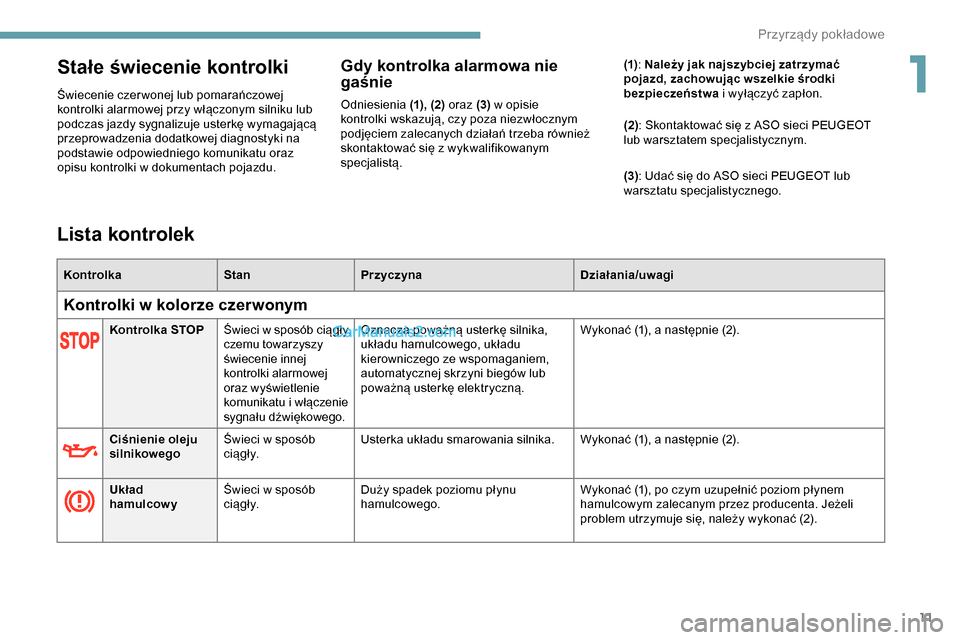

Stałe świecenie kontrolki
Świecenie czer wonej lub pomarańczowej
kontrolki alarmowej przy włączonym silniku lub
podczas jazdy sygnalizuje usterkę wymagającą
przeprowadzenia dodatkowej diagnostyki na
podstawie odpowiedniego komunikatu oraz
opisu kontrolki w dokumentach pojazdu.
Gdy kontrolka alarmowa nie
gaśnie
Odniesienia (1), (2) oraz (3) w opisie
kontrolki wskazują, czy poza niezwłocznym
podjęciem zalecanych działań trzeba również
skontaktować się z wykwalifikowanym
specjalistą. (1)
: Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa i wyłączyć zapłon.
(2): Skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym.
(3) : Udać się do ASO sieci PEUGEOT lub
warsztatu specjalistycznego.
Kontrolka STOP Świeci w sposób ciągły,
czemu towarzyszy
świecenie innej
kontrolki alarmowej
oraz wyświetlenie
komunikatu i włączenie
sygnału dźwiękowego. Oznacza poważną usterkę silnika,
układu hamulcowego, układu
kierowniczego ze wspomaganiem,
automatycznej skrzyni biegów lub
poważną usterkę elektryczną.
Wykonać (1), a następnie (2).
Ciśnienie oleju
silnikowego Świeci w sposób
c i ą g ł y. Usterka układu smarowania silnika.
Wykonać (1), a następnie (2).
Układ
hamulcowy Świeci w sposób
c i ą g ł y. Duży spadek poziomu płynu
hamulcowego. Wykonać (1), po czym uzupełnić poziom płynem
hamulcowym zalecanym przez producenta. Jeżeli
problem utrzymuje się, należy wykonać (2).
Lista kontrolek
Kontrolka
StanPrzyczyna Działania/uwagi
Kontrolki w kolorze czerwonym
1
Przyrządy pokładowe
Page 14 of 324
12
+Układ
hamulcowy
Świeci w sposób
ciągły, czemu
towarzyszy świecenie
kontrolki ABS. Usterka układu elektronicznego
rozdzielacza siły hamowania (EBFD).
Wykonać (1), a następnie (2).
Hamulec
postojowy Świeci w sposób
c i ą g ł y. Hamulec postojowy jest zaciągnięty
lub nie został prawidłowo zwolniony.
lub Maksymalna
temperatura
płynu
chłodzącego Świeci w sposób
ciągły (kontrolka
alarmowa lub LED)
i wskazówka w
strefie czer wonej (w
zależności od wersji). Zbyt wysoka temperatura w układzie
chłodzenia.
Wykonać (1). Jeżeli trzeba dolać płynu, należy
zaczekać, aż silnik ostygnie. Jeżeli problem utrzymuje
się, należy wykonać (2).
Kontrolka
StanPrzyczyna Działania/uwagi
Ładowanie
akumulatora Świeci w sposób
c i ą g ł y. Usterka układu ładowania
akumulatora (zabrudzone lub
poluzowane zaciski, luźny lub
zer wany pasek alternatora itd.). Oczyścić i dokręcić zaciski. Jeśli kontrolka nie zgaśnie
po uruchomieniu silnika, wykonać (2).
Pas
bezpieczeństwa
niezapięty/
odpięty W sposób ciągły
lub miga, czemu
towarzyszy
narastający sygnał
d ź w i ę kow y. Pas bezpieczeństwa nie jest zapięty
lub został odpięty (w zależności od
wersji).
Drzwi otwar te Świeci w sposób ciągły,
czemu towarzyszy
komunikat wskazujący
otwarte drzwi.
Sygnał dźwiękowy
uzupełnia alarm
w przypadku
przekroczenia
prędkości 10
km/h.Drzwi, bagażnik, klapa bagażnika
lub jej szyba nadal są otwarte (w
zależności od wersji).
Zamknąć odpowiednie drzwi.
Jeżeli samochód jest wyposażony w prawe drzwi
skrzydłowe, ich otwarcie nie
jest sygnalizowane przez
tę kontrolkę.
Przyrządy pokładowe
Page 15 of 324
13

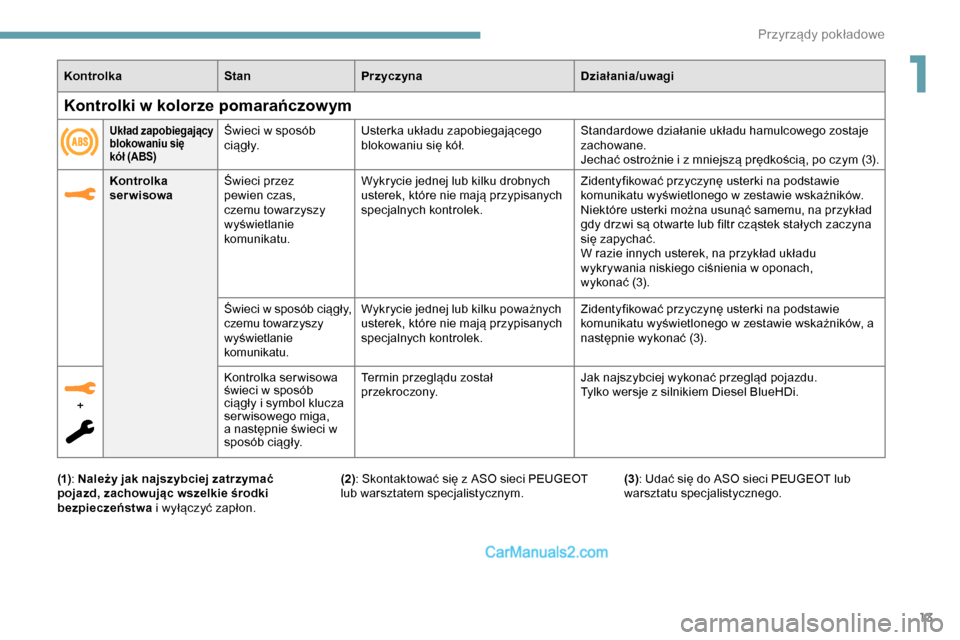

KontrolkaStanPrzyczyna Działania/uwagi
Kontrolka
serwisowa Świeci przez
pewien czas,
czemu towarzyszy
wyświetlanie
komunikatu. Wykrycie jednej lub kilku drobnych
usterek, które nie mają przypisanych
specjalnych kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie wskaźników.
Niektóre usterki można usunąć samemu, na przykład
gdy drzwi są otwarte lub filtr cząstek stałych zaczyna
się zapychać.
W razie innych usterek, na przykład układu
wykrywania niskiego ciśnienia w oponach,
wykonać
(3).
Świeci w sposób ciągły,
czemu towarzyszy
wyświetlanie
komunikatu. Wykrycie jednej lub kilku poważnych
usterek, które nie mają przypisanych
specjalnych kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie wskaźników, a
następnie wykonać (3).
+ Kontrolka ser wisowa
świeci w sposób
ciągły i symbol klucza
serwisowego miga,
a następnie świeci w
sposób ciągły.Termin przeglądu został
przekroczony.
Jak najszybciej wykonać przegląd pojazdu.
Tylko wersje z silnikiem Diesel BlueHDi.
Kontrolki w kolorze pomarańczowym
Układ zapobiegający
blokowaniu się
kół (ABS)Świeci w sposób
c i ą g ł y. Usterka układu zapobiegającego
blokowaniu się kół. Standardowe działanie układu hamulcowego zostaje
zachowane.
Jechać ostrożnie i z mniejszą prędkością, po czym (3).
(1) : Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa i wyłączyć zapłon. (2): Skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym.
(3)
: Udać się do ASO sieci PEUGEOT lub
warsztatu specjalistycznego.
1
Przyrządy pokładowe
Page 16 of 324
14

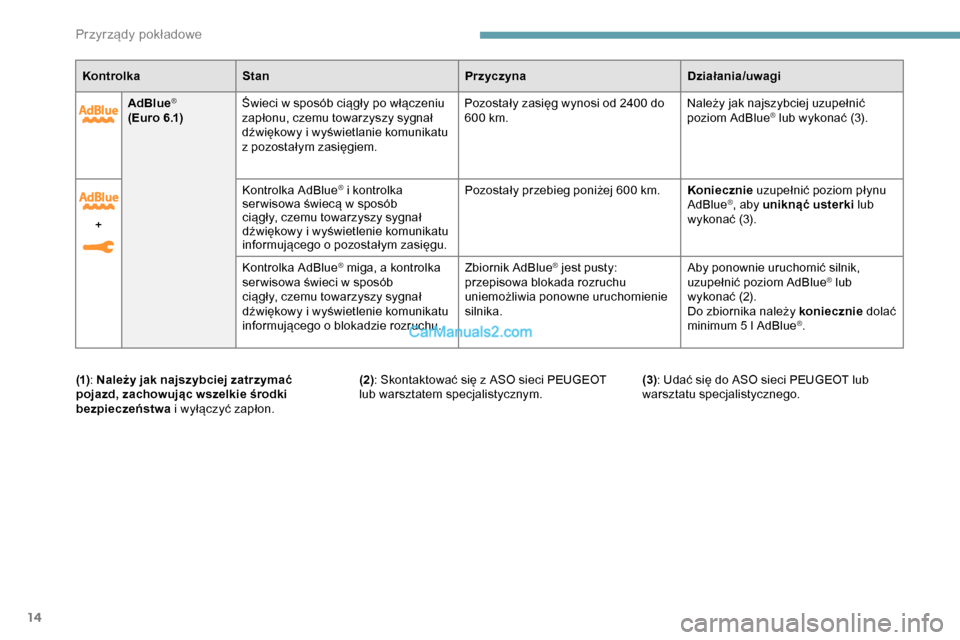

AdBlue®
( E u r o 6 .1)Świeci w sposób ciągły po włączeniu
zapłonu, czemu towarzyszy sygnał
dźwiękowy i wyświetlanie komunikatu
z pozostałym zasięgiem. Pozostały zasięg wynosi od 2400 do
600
km.Należy jak najszybciej uzupełnić
poziom AdBlue® lub wykonać (3).
(1) : Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa i wyłączyć zapłon. (2): Skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym.
(3)
: Udać się do ASO sieci PEUGEOT lub
warsztatu specjalistycznego.
Kontrolka
Stan PrzyczynaDziałania/uwagi
+ Kontrolka AdBlue
® i kontrolka
ser wisowa świecą w sposób
ciągły, czemu towarzyszy sygnał
dźwiękowy i wyświetlenie komunikatu
informującego o pozostałym zasięgu. Pozostały przebieg poniżej 600
km.
Koniecznie uzupełnić poziom płynu
AdBlue®, aby uniknąć usterki lub
wykonać (3).
Kontrolka AdBlue
® miga, a kontrolka
ser wisowa świeci w sposób
ciągły, czemu towarzyszy sygnał
dźwiękowy i wyświetlenie komunikatu
informującego o blokadzie rozruchu. Zbiornik AdBlue® jest pusty:
przepisowa blokada rozruchu
uniemożliwia ponowne uruchomienie
silnika. Aby ponownie uruchomić silnik,
uzupełnić poziom AdBlue® lub
wykonać (2).
Do zbiornika należy koniecznie dolać
minimum 5 l AdBlue
®.
Przyrządy pokładowe
Page 17 of 324
15

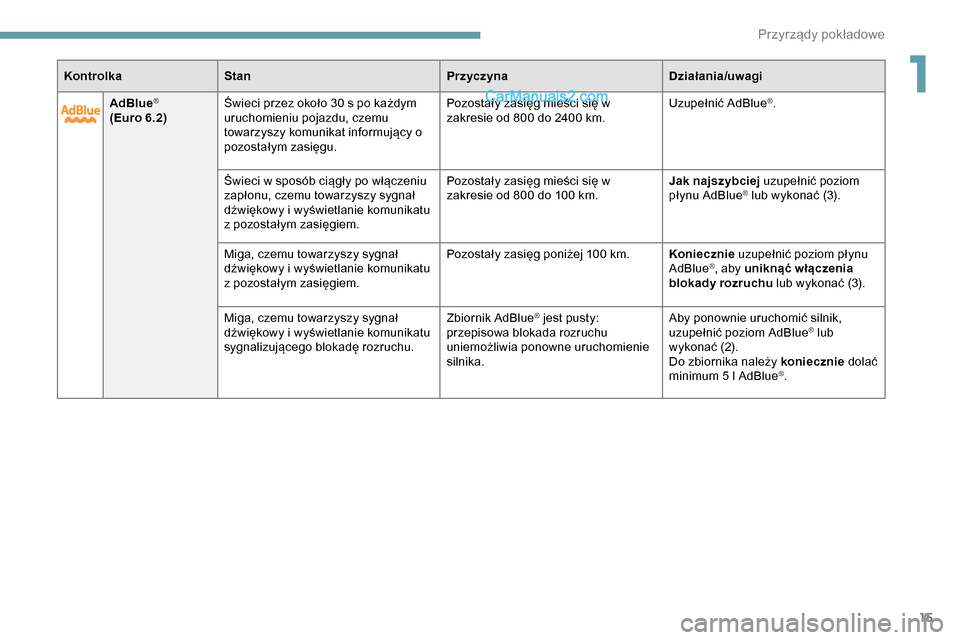

AdBlue®
(Euro 6.2)Świeci przez około 30 s po każdym
uruchomieniu pojazdu, czemu
towarzyszy komunikat informujący o
pozostałym zasięgu. Pozostały zasięg mieści się w
zakresie od 800 do 2400
km.Uzupełnić AdBlue
®.
Świeci w sposób ciągły po włączeniu
zapłonu, czemu towarzyszy sygnał
dźwiękowy i wyświetlanie komunikatu
z pozostałym zasięgiem. Pozostały zasięg mieści się w
zakresie od 800 do 100
km. Jak najszybciej
uzupełnić poziom
płynu AdBlue
® lub wykonać (3).
Miga, czemu towarzyszy sygnał
dźwiękowy i wyświetlanie komunikatu
z pozostałym zasięgiem. Pozostały zasięg poniżej 100
km. Koniecznie uzupełnić poziom płynu
AdBlue
®, aby uniknąć włączenia
blokady rozruchu lub wykonać (3).
Miga, czemu towarzyszy sygnał
dźwiękowy i wyświetlanie komunikatu
sygnalizującego blokadę rozruchu. Zbiornik AdBlue
® jest pusty:
przepisowa blokada rozruchu
uniemożliwia ponowne uruchomienie
silnika. Aby ponownie uruchomić silnik,
uzupełnić poziom AdBlue® lub
wykonać (2).
Do zbiornika należy koniecznie dolać
minimum 5 l AdBlue
®.
Kontrolka
Stan PrzyczynaDziałania/uwagi
1
Przyrządy pokładowe
Page 18 of 324
16
KontrolkaStan PrzyczynaDziałania/uwagi
+

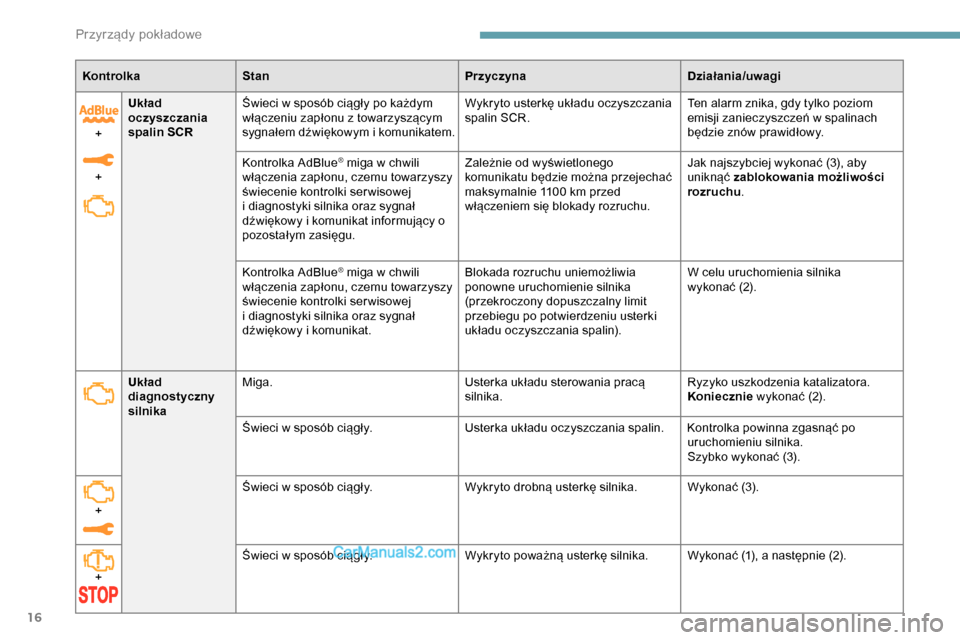

+ Układ
oczyszczania
spalin SCR
Świeci w sposób ciągły po każdym
włączeniu zapłonu z towarzyszącym
sygnałem dźwiękowym i komunikatem. Wykryto usterkę układu oczyszczania
spalin SCR.
Ten alarm znika, gdy tylko poziom
emisji zanieczyszczeń w spalinach
będzie znów prawidłowy.
Kontrolka AdBlue
® miga w chwili
włączenia zapłonu, czemu towarzyszy
świecenie kontrolki ser wisowej
i diagnostyki silnika oraz sygnał
dźwiękowy i komunikat informujący o
pozostałym zasięgu. Zależnie od wyświetlonego
komunikatu będzie można przejechać
maksymalnie 1100
km przed
włączeniem się blokady rozruchu. Jak najszybciej wykonać (3), aby
uniknąć
zablokowania możliwości
rozruchu .
Kontrolka AdBlue
® miga w chwili
włączenia zapłonu, czemu towarzyszy
świecenie kontrolki ser wisowej
i diagnostyki silnika oraz sygnał
dźwiękowy i komunikat. Blokada rozruchu uniemożliwia
ponowne uruchomienie silnika
(przekroczony dopuszczalny limit
przebiegu po potwierdzeniu usterki
układu oczyszczania spalin).W celu uruchomienia silnika
wykonać (2).
Układ
diagnostyczny
silnika Miga.
Usterka układu sterowania pracą
silnika.Ryzyko uszkodzenia katalizatora.
Koniecznie
wykonać (2).
Świeci w sposób ciągły. Usterka układu oczyszczania spalin. Kontrolka powinna zgasnąć po
uruchomieniu silnika.
Szybko wykonać (3).
+ Świeci w sposób ciągły.
Wykryto drobną usterkę silnika. Wykonać (3).
+ Świeci w sposób ciągły.
Wykryto poważną usterkę silnika. Wykonać (1), a następnie (2).
Przyrządy pokładowe
Page 19 of 324
17

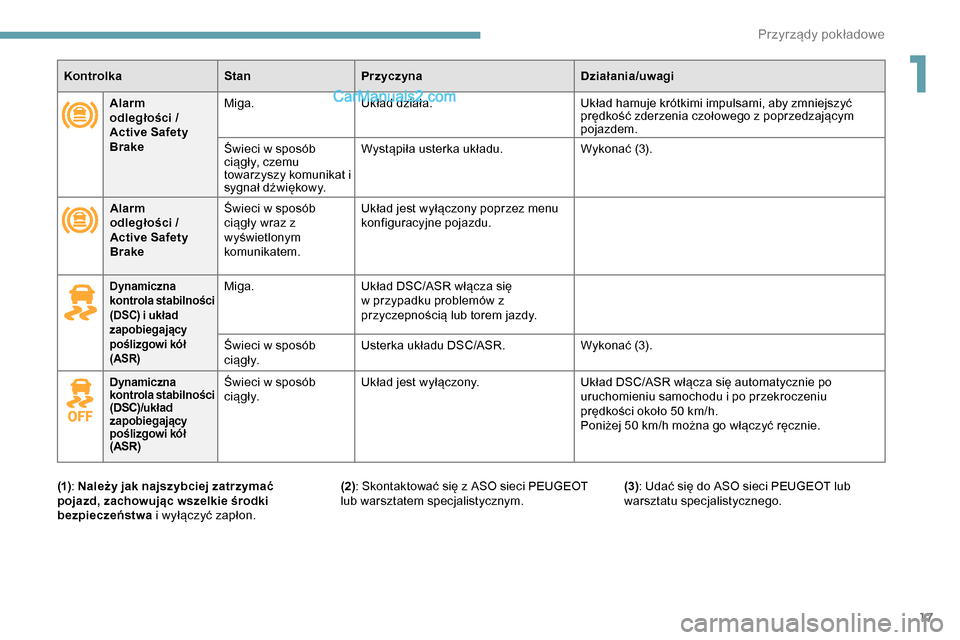

KontrolkaStanPrzyczyna Działania/uwagi
Alarm
odległości
/
Active Safety
Brake Miga.
Układ działa. Układ hamuje krótkimi impulsami, aby zmniejszyć
prędkość zderzenia czołowego z poprzedzającym
pojazdem.
Świeci w sposób
ciągły, czemu
towarzyszy komunikat i
sygnał dźwiękowy. Wystąpiła usterka układu.
Wykonać (3).
Alarm
odległości
/
Active Safety
Brake Świeci w sposób
ciągły wraz z
wyświetlonym
komunikatem. Układ jest wyłączony poprzez menu
konfiguracyjne pojazdu.
Dynamiczna
kontrola stabilności
(DSC) i układ
zapobiegający
poślizgowi kół
(ASR)Miga.
Układ DSC/ASR włącza się
w przypadku problemów z
przyczepnością lub torem jazdy.
Świeci w sposób
c i ą g ł y. Usterka układu DSC/ASR.
Wykonać (3).
Dynamiczna
kontrola stabilności
(DSC)/układ
zapobiegający
poślizgowi kół
(ASR)Świeci w sposób
c i ą g ł y.Układ jest wyłączony.
Układ DSC/ASR włącza się automatycznie po
uruchomieniu samochodu i po przekroczeniu
prędkości około 50
km/h.
Poniżej 50
km/h można go włączyć ręcznie.
(1) : Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa i wyłączyć zapłon. (2): Skontaktować się z ASO sieci PEUGEOT
lub warsztatem specjalistycznym.
(3)
: Udać się do ASO sieci PEUGEOT lub
warsztatu specjalistycznego.
1
Przyrządy pokładowe
Page 20 of 324
18

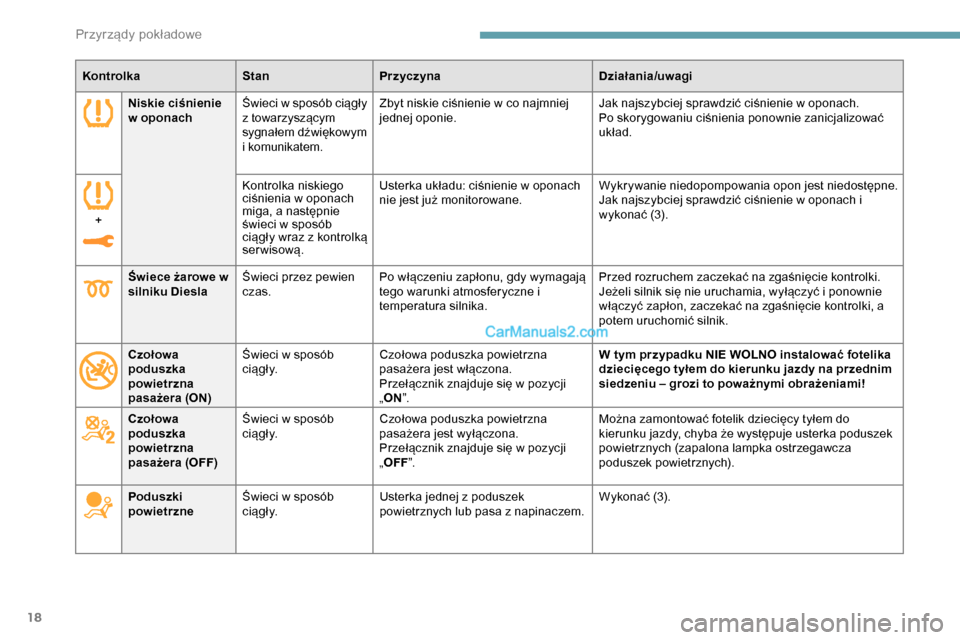

KontrolkaStanPrzyczyna Działania/uwagi
Niskie ciśnienie
w oponach Świeci w sposób ciągły
z towarzyszącym
sygnałem dźwiękowym
i komunikatem. Zbyt niskie ciśnienie w co najmniej
jednej oponie.
Jak najszybciej sprawdzić ciśnienie w oponach.
Po skorygowaniu ciśnienia ponownie zanicjalizować
układ.
+ Kontrolka niskiego
ciśnienia w oponach
miga, a następnie
świeci w sposób
ciągły wraz z kontrolką
serwisową.Usterka układu: ciśnienie w oponach
nie jest już monitorowane.
Wykrywanie niedopompowania opon jest niedostępne.
Jak najszybciej sprawdzić ciśnienie w oponach i
wykonać (3).
Świece żarowe w
silniku Diesla Świeci przez pewien
czas. Po włączeniu zapłonu, gdy wymagają
tego warunki atmosferyczne i
temperatura silnika. Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Jeżeli silnik się nie uruchamia, wyłączyć i ponownie
włączyć zapłon, zaczekać na zgaśnięcie kontrolki, a
potem uruchomić silnik.
Czołowa
poduszka
powietrzna
pasażera (ON) Świeci w sposób
c i ą g ł y.
Czołowa poduszka powietrzna
pasażera jest włączona.
Przełącznik znajduje się w pozycji
„
ON ”. W tym przypadku NIE WOLNO instalować fotelika
dziecięcego tyłem do kierunku jazdy na przednim
siedzeniu – grozi to poważnymi obrażeniami!
Czołowa
poduszka
powietrzna
pasażera (OFF) Świeci w sposób
c i ą g ł y.
Czołowa poduszka powietrzna
pasażera jest wyłączona.
Przełącznik znajduje się w pozycji
„
OFF ”. Można zamontować fotelik dziecięcy tyłem do
kierunku jazdy, chyba że występuje usterka poduszek
powietrznych (zapalona lampka ostrzegawcza
poduszek powietrznych).
Poduszki
powietrzne Świeci w sposób
c i ą g ł y. Usterka jednej z poduszek
powietrznych lub pasa z napinaczem. Wykonać (3).
Przyrządy pokładowe
