69
Ergonomia i komfort

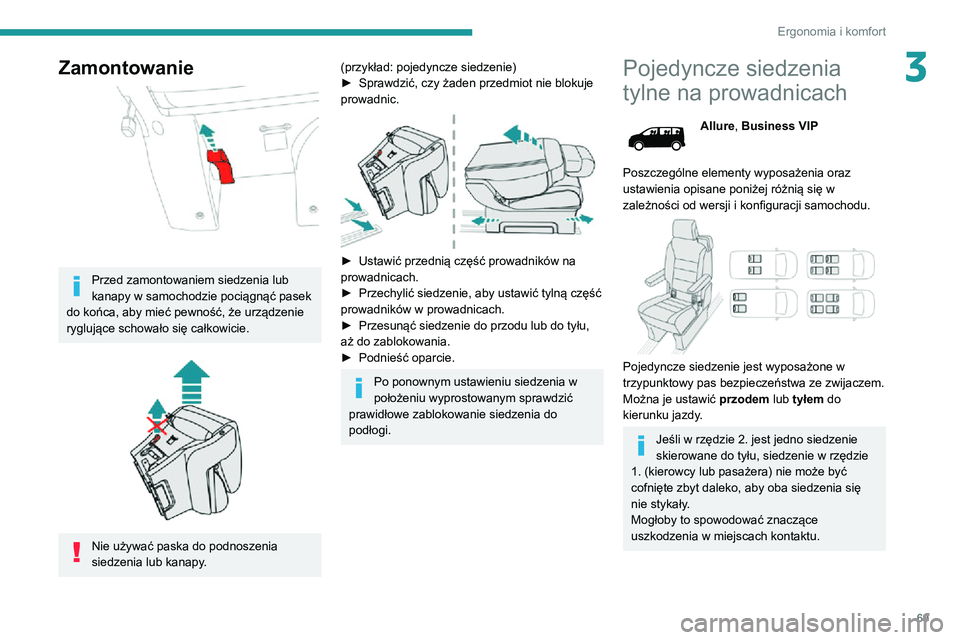

3Zamontowanie

Przed zamontowaniem siedzenia lub
kanapy w samochodzie pociągnąć pasek
do końca, aby mieć pewność, że urządzenie
ryglujące schowało się całkowicie.


Nie używać paska do podnoszenia
siedzenia lub kanapy.
(przykład: pojedyncze siedzenie)► Sprawdzić, czy żaden przedmiot nie blokuje prowadnic.

► Ustawić przednią część prowadników na prowadnicach.► Przechylić siedzenie, aby ustawić tylną część prowadników w prowadnicach.► Przesunąć siedzenie do przodu lub do tyłu, aż do zablokowania.► Podnieść oparcie.
Po ponownym ustawieniu siedzenia w
położeniu wyprostowanym sprawdzić
prawidłowe zablokowanie siedzenia do
podłogi.
Pojedyncze siedzenia
tylne na prowadnicach
Allure, Business VIP
Poszczególne elementy wyposażenia oraz
ustawienia opisane poniżej różnią się w
zależności od wersji i konfiguracji samochodu.


Pojedyncze siedzenie jest wyposażone w
trzypunktowy pas bezpieczeństwa ze zwijaczem.
Można je ustawić przodem lub tyłem do
kierunku jazdy.
Jeśli w rzędzie 2. jest jedno siedzenie
skierowane do tyłu, siedzenie w rzędzie
1. (kierowcy lub pasażera) nie może być
cofnięte zbyt daleko, aby oba siedzenia się
nie stykały.
Mogłoby to spowodować znaczące
uszkodzenia w miejscach kontaktu.

70
Ergonomia i komfort
Demontaż
► Przesunąć siedzenie do przodu, aby uzyskać dostęp do paska.► Złożyć oparcie do położenia stolika.

► Pociągnąć za pasek od tyłu, przekraczając punkt oporu, aby zwolnić mocowania i przechylić
siedzenie do przodu w celu ustawienia go w
pozycji pionowej.
► Wyjąć siedzenie przez boczne drzwi w 2. rzędzie lub od tyłu w 3. rzędzie.
Zmiana położenia siedzenia

:L

FHMLQIRUP\
DFMLQDWHPDW\
pasów
bezpieczeństwa zawiera odpowiedni
rozdział.

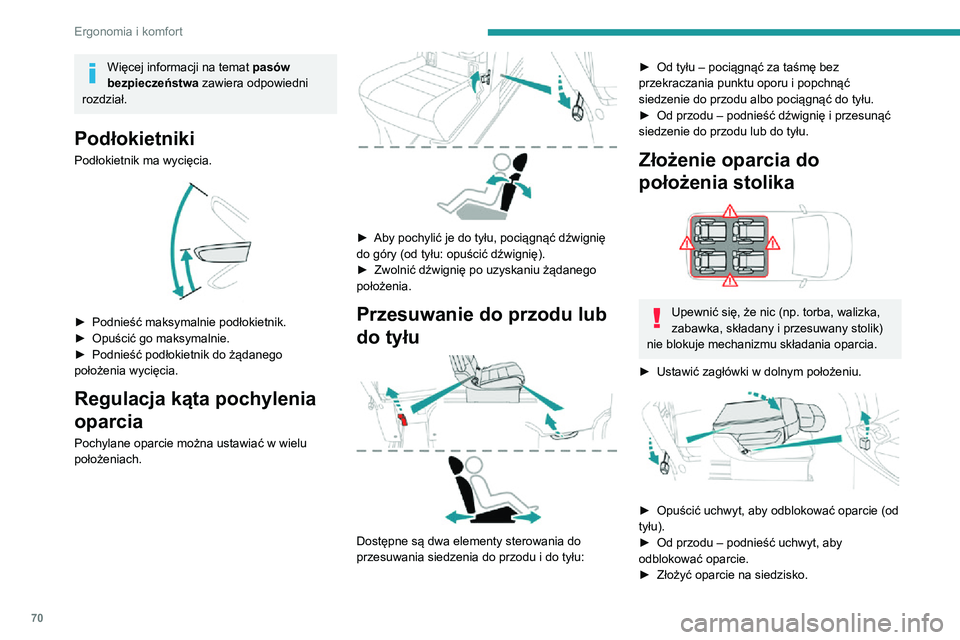

Podłokietniki
Podłokietnik ma wycięcia.

► Podnieść maksymalnie podłokietnik.► Opuścić go maksymalnie.► Podnieść podłokietnik do żądanego położenia wycięcia.
Regulacja kąta pochylenia
oparcia
Pochylane oparcie można ustawiać w wielu
położeniach.


► Aby pochylić je do tyłu, pociągnąć dźwignię do góry (od tyłu: opuścić dźwignię).► Zwolnić dźwignię po uzyskaniu żądanego położenia.
Przesuwanie do przodu lub
do tyłu


Dostępne są dwa elementy sterowania do
przesuwania siedzenia do przodu i do tyłu:
► Od tyłu – pociągnąć za taśmę bez przekraczania punktu oporu i popchnąć
siedzenie do przodu albo pociągnąć do tyłu.
► Od przodu – podnieść dźwignię i przesunąć siedzenie do przodu lub do tyłu.
Złożenie oparcia do
położenia stolika


Upewnić się, że nic (np. torba, walizka,
zabawka, składany i przesuwany stolik)
nie blokuje mechanizmu składania oparcia.
► Ustawić zagłówki w dolnym położeniu.

► Opuścić uchwyt, aby odblokować oparcie (od tyłu).► Od przodu – podnieść uchwyt, aby odblokować oparcie.► Złożyć oparcie na siedzisko.

71
Ergonomia i komfort

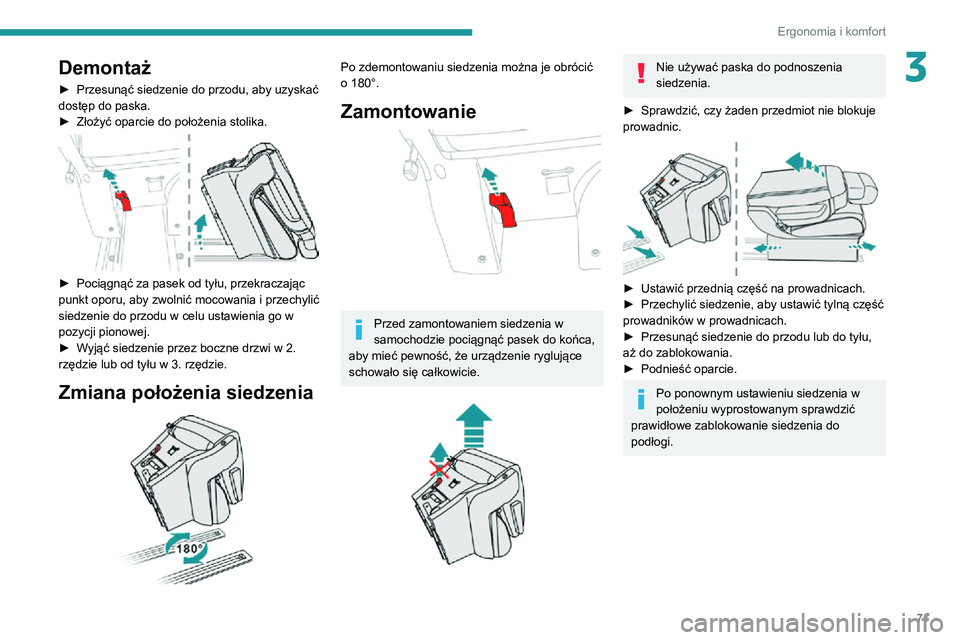

3Demontaż
► Przesunąć siedzenie do przodu, aby uzyskać dostęp do paska.► Złożyć oparcie do położenia stolika.

► Pociągnąć za pasek od tyłu, przekraczając punkt oporu, aby zwolnić mocowania i przechylić
siedzenie do przodu w celu ustawienia go w
pozycji pionowej.
► Wyjąć siedzenie przez boczne drzwi w 2. rzędzie lub od tyłu w 3. rzędzie.
Zmiana położenia siedzenia

Po zdemontowaniu siedzenia można je obrócić
o 180°.
Zamontowanie

Przed zamontowaniem siedzenia w
samochodzie pociągnąć pasek do końca,
aby mieć pewność, że urządzenie ryglujące
schowało się całkowicie.


Nie używać paska do podnoszenia
siedzenia.
► Sprawdzić, czy żaden przedmiot nie blokuje prowadnic.

► Ustawić przednią część na prowadnicach.► Przechylić siedzenie, aby ustawić tylną część prowadników w prowadnicach.► Przesunąć siedzenie do przodu lub do tyłu, aż do zablokowania.► Podnieść oparcie.
Po ponownym ustawieniu siedzenia w
położeniu wyprostowanym sprawdzić
prawidłowe zablokowanie siedzenia do
podłogi.

72
Ergonomia i komfort
Składana kabina
przedłużona

Kabina przedłużona jest wyposażona w
składaną kanapę, pasy bezpieczeństwa i boczne
szyby. Jest ona oddzielona od przestrzeni
ładunkowej kanapą i mocną kratką.
Położenie złożone

6WD

73
Ergonomia i komfort

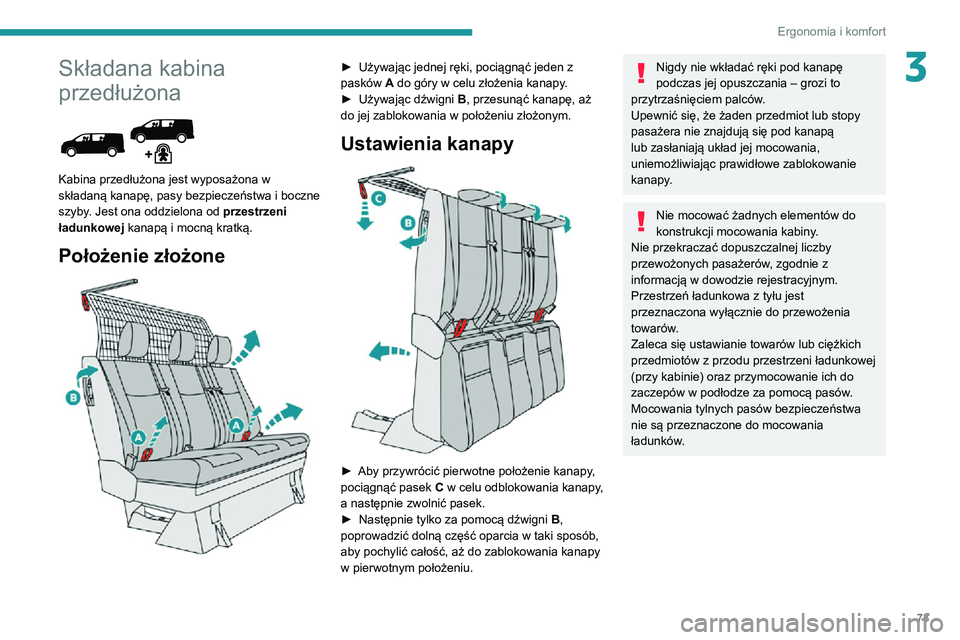

3Składana kabina
przedłużona


Kabina przedłużona jest wyposażona w
składaną kanapę, pasy bezpieczeństwa i boczne
szyby. Jest ona oddzielona od przestrzeni
ładunkowej kanapą i mocną kratką.
Położenie złożone

► Używając jednej ręki, pociągnąć jeden z pasków A do góry w celu złożenia kanapy.► Używając dźwigni B, przesunąć kanapę, aż
do jej zablokowania w położeniu złożonym.
Ustawienia kanapy

► Aby przywrócić pierwotne położenie kanapy , pociągnąć pasek C w celu odblokowania kanapy,
a następnie zwolnić pasek.
► Następnie tylko za pomocą dźwigni B,
poprowadzić dolną część oparcia w taki sposób,
aby pochylić całość, aż do zablokowania kanapy
w pierwotnym położeniu.
Nigdy nie wkładać ręki pod kanapę
podczas jej opuszczania – grozi to
przytrzaśnięciem palców.
Upewnić się, że żaden przedmiot lub stopy
pasażera nie znajdują się pod kanapą
lub zasłaniają układ jej mocowania,
uniemożliwiając prawidłowe zablokowanie
kanapy.
Nie mocować żadnych elementów do
konstrukcji mocowania kabiny.
Nie przekraczać dopuszczalnej liczby
przewożonych pasażerów, zgodnie z
informacją w dowodzie rejestracyjnym.
Przestrzeń ładunkowa z tyłu jest
przeznaczona wyłącznie do przewożenia
towarów.
Zaleca się ustawianie towarów lub ciężkich
przedmiotów z przodu przestrzeni ładunkowej
(przy kabinie) oraz przymocowanie ich do
zaczepów w podłodze za pomocą pasów.
Mocowania tylnych pasów bezpieczeństwa
nie są przeznaczone do mocowania
ładunków.

74
Ergonomia i komfort
► Aby otworzyć schowek, nacisnąć lewą część przycisku i przytrzymać pokrywę aż do
osiągnięcia końcowego położenia.
W momencie otwarcia schowka włącza się jego
oświetlenie (w zależności od wyposażenia).
Podczas jazdy schowki powinny być
zamknięte. Niezamknięcie grozi
zranieniem w razie wypadku albo nagłego
hamowania.
Schowki w przednich
drzwiach
Przewożenie płynów w kubku (lub innym
naczyniu), który może się przewrócić,
stanowi ryzyko uszkodzenia styków
elementów sterowania na stanowisku
kierowcy i konsoli środkowej. Należy
zachować ostrożność.
Górny schowek w desce
rozdzielczej
Znajduje się na desce rozdzielczej, za
kierownicą.

:\SRVD
*HQLHZQ
\
WU]D

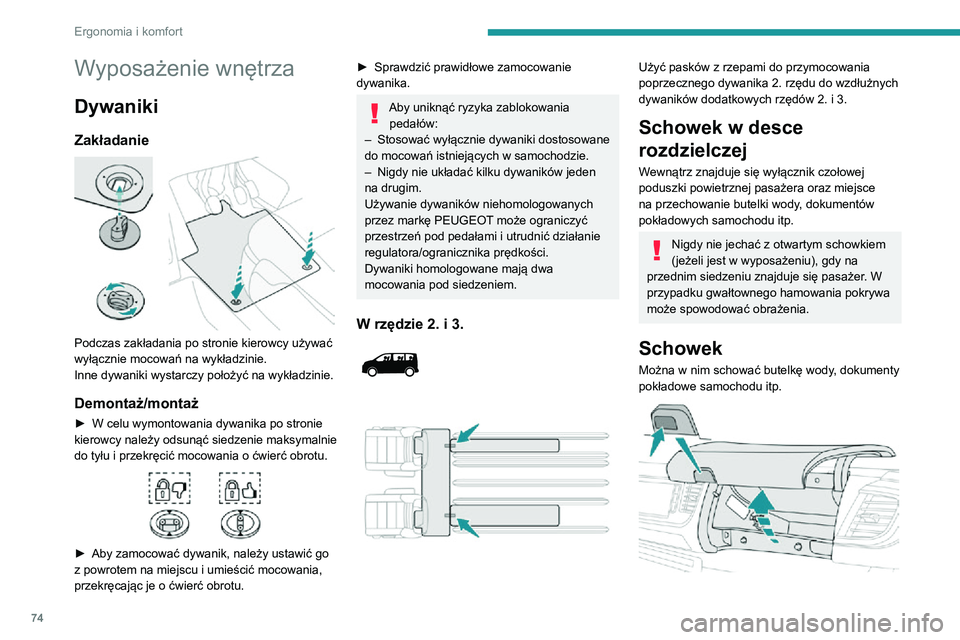

Dywaniki
Zakładanie

Podczas zakładania po stronie kierowcy używać
wyłącznie mocowań na wykładzinie.
Inne dywaniki wystarczy położyć na wykładzinie.
Demontaż/montaż
► W celu wymontowania dywanika po stronie kierowcy należy odsunąć siedzenie maksymalnie
do tyłu i przekręcić mocowania o ćwierć obrotu.


► Aby zamocować dywanik, należy ustawić go z powrotem na miejscu i umieścić mocowania,
przekręcając je o ćwierć obrotu.
► Sprawdzić prawidłowe zamocowanie dywanika.
Aby uniknąć ryzyka zablokowania pedałów:
– Stosować wyłącznie dywaniki dostosowane do mocowań istniejących w samochodzie.– Nigdy nie układać kilku dywaników jeden na drugim.
Używanie dywaników niehomologowanych
przez markę PEUGEOT może ograniczyć
przestrzeń pod pedałami i utrudnić działanie
regulatora/ogranicznika prędkości.
Dywaniki homologowane mają dwa
mocowania pod siedzeniem.
W rzędzie 2. i 3.


Użyć pasków z rzepami do przymocowania
poprzecznego dywanika 2. rzędu do wzdłużnych
dywaników dodatkowych rzędów 2. i 3.
Schowek w desce
rozdzielczej
Wewnątrz znajduje się wyłącznik czołowej
poduszki powietrznej pasażera oraz miejsce
na przechowanie butelki wody, dokumentów
pokładowych samochodu itp.
Nigdy nie jechać z otwartym schowkiem
(jeżeli jest w wyposażeniu), gdy na
przednim siedzeniu znajduje się pasażer. W
przypadku gwałtownego hamowania pokrywa
może spowodować obrażenia.
Schowek
Można w nim schować butelkę wody, dokumenty
pokładowe samochodu itp.

75
Ergonomia i komfort

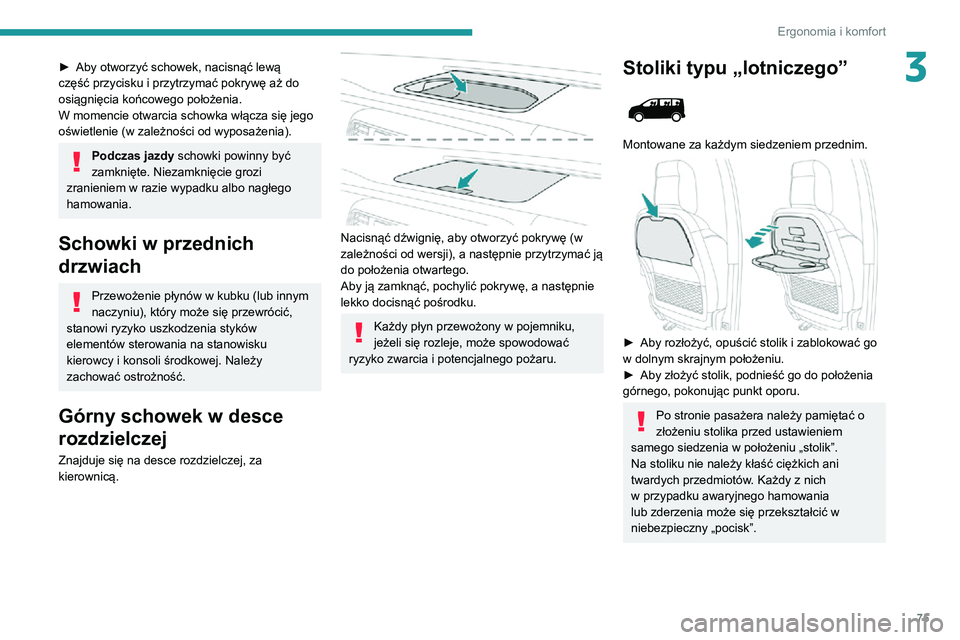

3► Aby otworzyć schowek, nacisnąć lewą część przycisku i przytrzymać pokrywę aż do
osiągnięcia końcowego położenia.
W momencie otwarcia schowka włącza się jego
oświetlenie (w zależności od wyposażenia).
Podczas jazdy schowki powinny być
zamknięte. Niezamknięcie grozi
zranieniem w razie wypadku albo nagłego
hamowania.
Schowki w przednich
drzwiach
Przewożenie płynów w kubku (lub innym
naczyniu), który może się przewrócić,
stanowi ryzyko uszkodzenia styków
elementów sterowania na stanowisku
kierowcy i konsoli środkowej. Należy
zachować ostrożność.
Górny schowek w desce
rozdzielczej
Znajduje się na desce rozdzielczej, za
kierownicą.


Nacisnąć dźwignię, aby otworzyć pokrywę (w
zależności od wersji), a następnie przytrzymać ją
do położenia otwartego.
Aby ją zamknąć, pochylić pokrywę, a następnie
lekko docisnąć pośrodku.
Każdy płyn przewożony w pojemniku,
jeżeli się rozleje, może spowodować
ryzyko zwarcia i potencjalnego pożaru.
Stoliki typu „lotniczego”

Montowane za każdym siedzeniem przednim.

► Aby rozłożyć, opuścić stolik i zablokować go w dolnym skrajnym położeniu.► Aby złożyć stolik, podnieść go do położenia górnego, pokonując punkt oporu.
Po stronie pasażera należy pamiętać o
złożeniu stolika przed ustawieniem
samego siedzenia w położeniu „stolik”.
Na stoliku nie należy kłaść ciężkich ani
twardych przedmiotów. Każdy z nich
w przypadku awaryjnego hamowania
lub zderzenia może się przekształcić w
niebezpieczny „pocisk”.

76
Ergonomia i komfort
Bateria urządzenia podłączonego do gniazda USB automatycznie się ładuje.
Jeżeli podczas ładowania pobór prądu
przez urządzenie przenośne jest większy od
natężenia dostarczanego przez instalację
samochodu, zostaje wyświetlony komunikat.
Więcej informacji na temat sposobu używania
tego wyposażenia można znaleźć w punktach
opisujących system audio i system telematyki.
Gniazdo 220 V

W zależności od wersji, gniazdo 220 V/50 Hz (o mocy maksymalnej: 150 W) znajduje się pod prawym przednim siedzeniem, co umożliwia
dostęp do gniazda z 2. rzędu.
Gniazdo działa przy włączonym silniku, a także
w trybie STOP funkcji Stop & Start.

'RGDWNRZHLQI\
RUPDFMHGRW\F]
\
FH
siedzeń przednich , a szczególnie
położenia stolika, zawiera odpowiedni punkt.

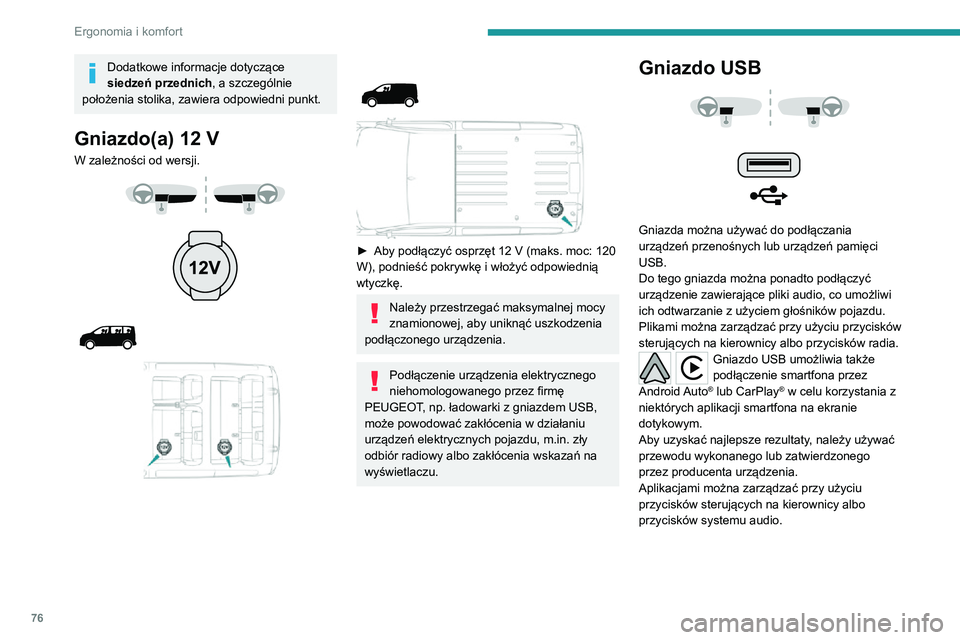

Gniazdo(a) 12 V
W zależności od wersji.





► Aby podłączyć osprzęt 12 V (maks. moc: 120 W), podnieść pokrywkę i włożyć odpowiednią
wtyczkę.
Należy przestrzegać maksymalnej mocy
znamionowej, aby uniknąć uszkodzenia
podłączonego urządzenia.
Podłączenie urządzenia elektrycznego
niehomologowanego przez firmę
PEUGEOT, np. ładowarki z gniazdem USB,
może powodować zakłócenia w działaniu
urządzeń elektrycznych pojazdu, m.in. zły
odbiór radiowy albo zakłócenia wskazań na
wyświetlaczu.
Gniazdo USB


Gniazda można używać do podłączania
urządzeń przenośnych lub urządzeń pamięci
USB.
Do tego gniazda można ponadto podłączyć
urządzenie zawierające pliki audio, co umożliwi
ich odtwarzanie z użyciem głośników pojazdu.
Plikami można zarządzać przy użyciu przycisków
sterujących na kierownicy albo przycisków radia.
Gniazdo USB umożliwia także
podłączenie smartfona przez
Android Auto
® lub CarPlay® w celu korzystania z
niektórych aplikacji smartfona na ekranie
dotykowym.
Aby uzyskać najlepsze rezultaty, należy używać
przewodu wykonanego lub zatwierdzonego
przez producenta urządzenia.
Aplikacjami można zarządzać przy użyciu
przycisków sterujących na kierownicy albo
przycisków systemu audio.

77
Ergonomia i komfort

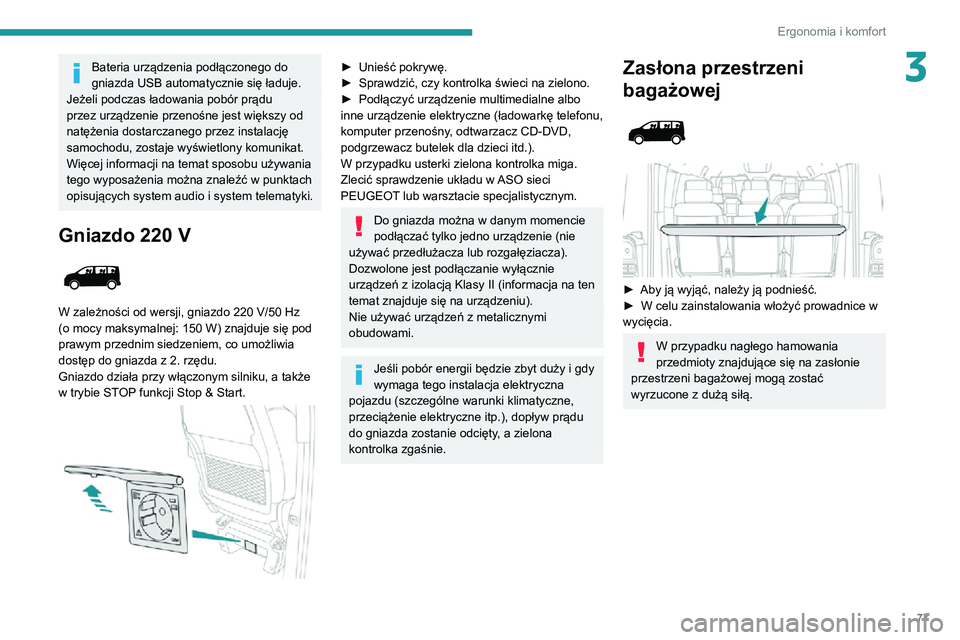

3Bateria urządzenia podłączonego do
gniazda USB automatycznie się ładuje.
Jeżeli podczas ładowania pobór prądu
przez urządzenie przenośne jest większy od
natężenia dostarczanego przez instalację
samochodu, zostaje wyświetlony komunikat.
Więcej informacji na temat sposobu używania
tego wyposażenia można znaleźć w punktach
opisujących system audio i system telematyki.
Gniazdo 220 V

W zależności od wersji, gniazdo 220 V/50 Hz (o mocy maksymalnej: 150 W) znajduje się pod prawym przednim siedzeniem, co umożliwia
dostęp do gniazda z 2. rzędu.
Gniazdo działa przy włączonym silniku, a także
w trybie STOP funkcji Stop & Start.

► Unieść pokrywę.► Sprawdzić, czy kontrolka świeci na zielono.► Podłączyć urządzenie multimedialne albo inne urządzenie elektryczne (ładowarkę telefonu,
komputer przenośny, odtwarzacz CD-DVD,
podgrzewacz butelek dla dzieci itd.).
W przypadku usterki zielona kontrolka miga.
Zlecić sprawdzenie układu w ASO sieci
PEUGEOT lub warsztacie specjalistycznym.
Do gniazda można w danym momencie
podłączać tylko jedno urządzenie (nie
używać przedłużacza lub rozgałęziacza).
Dozwolone jest podłączanie wyłącznie
urządzeń z izolacją Klasy II (informacja na ten
temat znajduje się na urządzeniu).
Nie używać urządzeń z metalicznymi
obudowami.
Jeśli pobór energii będzie zbyt duży i gdy
wymaga tego instalacja elektryczna
pojazdu (szczególne warunki klimatyczne,
przeciążenie elektryczne itp.), dopływ prądu
do gniazda zostanie odcięty, a zielona
kontrolka zgaśnie.
Zasłona przestrzeni
bagażowej



► Aby ją wyjąć, należy ją podnieść.► W celu zainstalowania włożyć prowadnice w wycięcia.
W przypadku nagłego hamowania
przedmioty znajdujące się na zasłonie
przestrzeni bagażowej mogą zostać
wyrzucone z dużą siłą.

78
Ergonomia i komfort
Zalecenia dotyczące
ładunku
Masa ładunku musi pozostawać w
zgodności z dopuszczalną masą
całkowitą zespołu pojazdów.
Więcej informacji dotyczących silników i mas
przyczep zawiera odpowiedni rozdział.
W przypadku korzystania z systemu do
przewozu ładunków (relingi albo
bagażnik) należy przestrzegać maksymalnej
masy ładunków dla danego systemu.
Więcej informacji na temat relingów/
bagażnika zawiera odpowiedni rozdział.
Należy upewnić się, że rozmiar, kształt i
objętość ładunków wewnątrz pojazdu są
zgodne z przepisami drogowymi oraz
dotyczącymi bezpieczeństwa i nie ograniczają
pola widzenia kierowcy.
Obciążenie przestrzeni ładunkowej musi
być równomiernie rozmieszczone, aby
nie utrudniać prowadzenia samochodu.
Należy umieścić ładunek blisko paneli
bocznych, a jeśli to możliwe, oprzeć go o
panele boczne pomiędzy wnękami kół.
Zaleca się jednak umieszczenie ciężkich
przedmiotów jak najbliżej kabiny, aby
zwiększyć bezpieczeństwo w razie nagłego
hamowania.

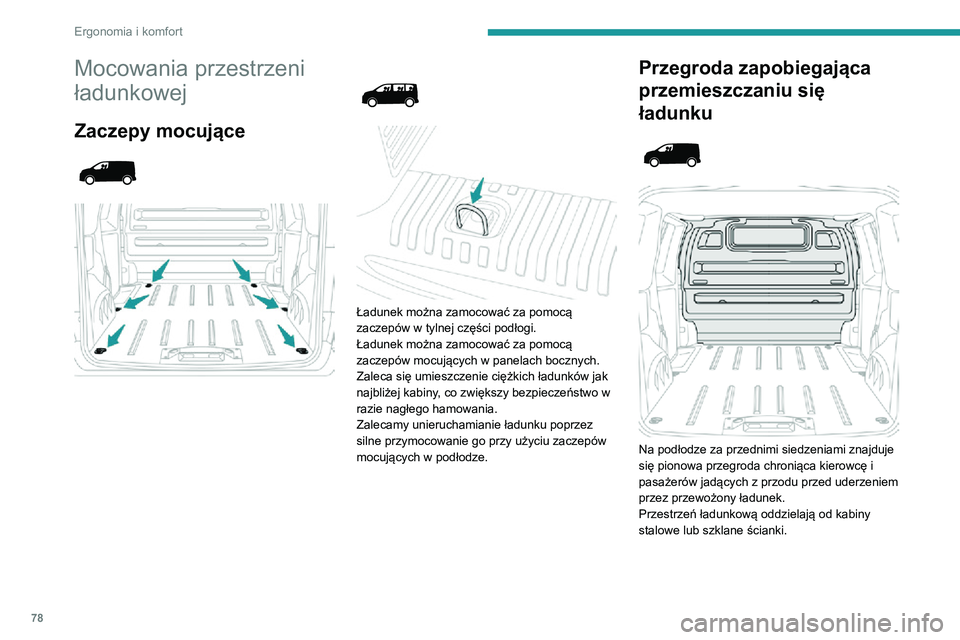

Mocowania przestrzeni
ładunkowej
Zaczepy mocujące




Ładunek można zamocować za pomocą
zaczepów w tylnej części podłogi.
Ładunek można zamocować za pomocą
zaczepów mocujących w panelach bocznych.
Zaleca się umieszczenie ciężkich ładunków jak
najbliżej kabiny, co zwiększy bezpieczeństwo w
razie nagłego hamowania.
Zalecamy unieruchamianie ładunku poprzez
silne przymocowanie go przy użyciu zaczepów
mocujących w podłodze.
Przegroda zapobiegająca
przemieszczaniu się
ładunku



Na podłodze za przednimi siedzeniami znajduje
się pionowa przegroda chroniąca kierowcę i
pasażerów jadących z przodu przed uderzeniem
przez przewożony ładunek.
Przestrzeń ładunkową oddzielają od kabiny
stalowe lub szklane ścianki.
