189
Praktische Tipps
7

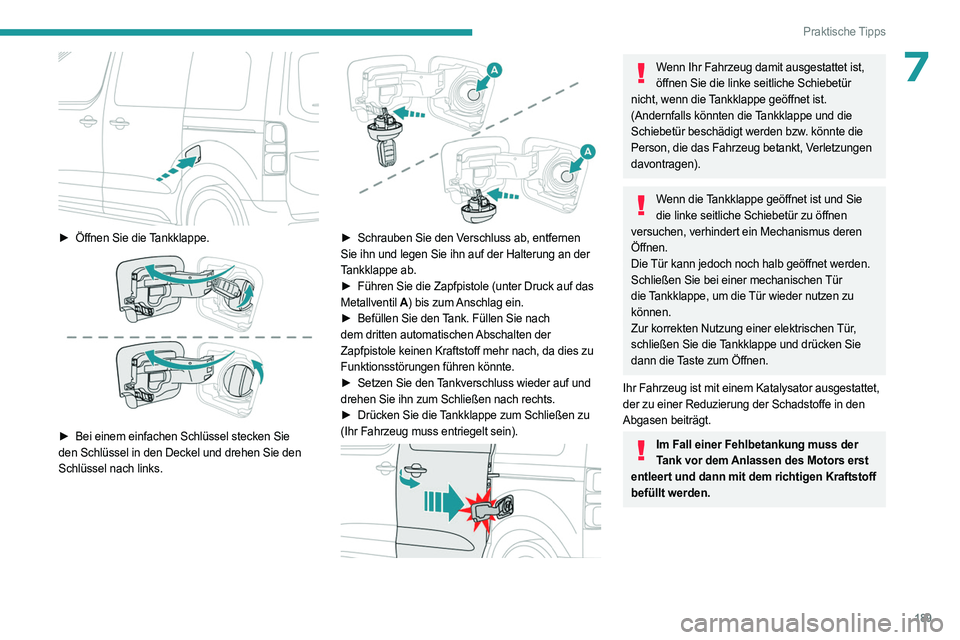

► Öffnen Sie die Tankklappe.

► Bei einem einfachen Schlüssel stecken Sie
den Schlüssel in den Deckel und drehen Sie den
Schlüssel nach links.


► Schrauben Sie den V erschluss ab, entfernen
Sie ihn und legen Sie ihn auf der Halterung an der
Tankklappe ab.
►

Führen Sie die Zapfpistole (unter Druck auf das

Metallventil A) bis zum Anschlag ein.
►

Befüllen Sie den
Tank. Füllen Sie nach
dem dritten automatischen Abschalten der
Zapfpistole keinen Kraftstoff mehr nach, da dies zu
Funktionsstörungen führen könnte.
►

Setzen Sie den
Tankverschluss wieder auf und
drehen Sie ihn zum Schließen nach rechts.
►

Drücken Sie die
Tankklappe zum Schließen zu
(Ihr Fahrzeug muss entriegelt sein).


Wenn Ihr Fahrzeug damit ausgestattet ist, öffnen Sie die linke seitliche Schiebetür
nicht, wenn die Tankklappe geöffnet ist.
(Andernfalls könnten die Tankklappe und die
Schiebetür beschädigt werden bzw. könnte die
Person, die das Fahrzeug betankt, Verletzungen
davontragen).
Wenn die Tankklappe geöffnet ist und Sie die linke seitliche Schiebetür zu öffnen
versuchen, verhindert ein Mechanismus deren
Öffnen.
Die Tür kann jedoch noch halb geöffnet werden.
Schließen Sie bei einer mechanischen Tür
die Tankklappe, um die Tür wieder nutzen zu
können.
Zur korrekten Nutzung einer elektrischen Tür,
schließen Sie die Tankklappe und drücken Sie
dann die Taste zum Öffnen.
Ihr Fahrzeug ist mit einem Katalysator ausgestattet,
der zu einer Reduzierung der Schadstoffe in den
Abgasen beiträgt.
Im Fall einer Fehlbetankung muss der Tank vor dem Anlassen des Motors erst
entleert und dann mit dem richtigen Kraftstoff
befüllt werden.

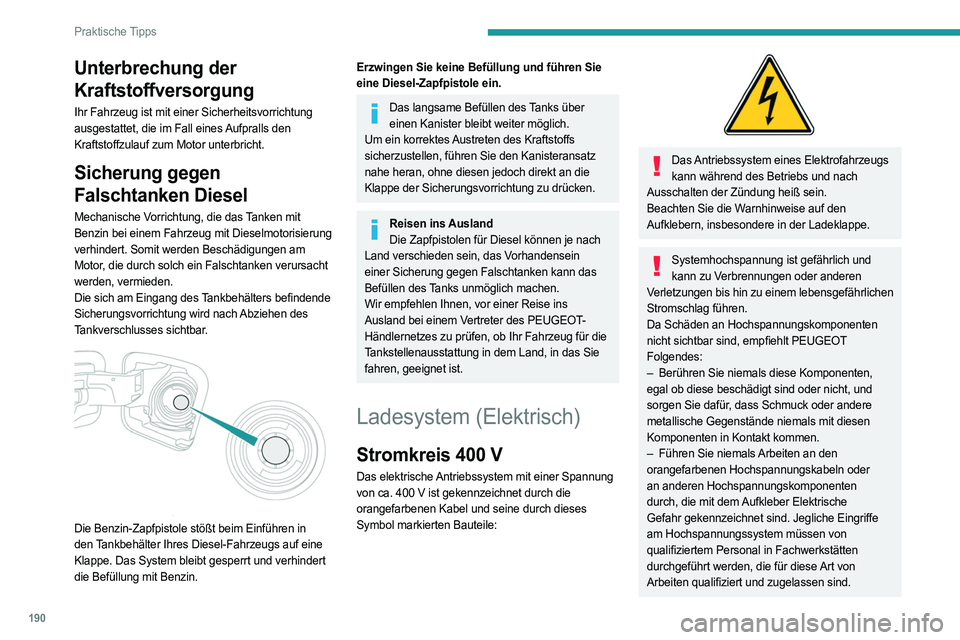

190
Praktische Tipps
Unterbrechung der
Kraftstoffversorgung
Ihr Fahrzeug ist mit einer Sicherheitsvorrichtung
ausgestattet, die im Fall eines Aufpralls den
Kraftstoffzulauf zum Motor unterbricht.
Sicherung gegen
Falschtanken Diesel
Mechanische Vorrichtung, die das Tanken mit
Benzin bei einem Fahrzeug mit Dieselmotorisierung
verhindert. Somit werden Beschädigungen am
Motor, die durch solch ein Falschtanken verursacht
werden, vermieden.
Die sich am Eingang des Tankbehälters befindende
Sicherungsvorrichtung wird nach Abziehen des
Tankverschlusses sichtbar.


Die Benzin-Zapfpistole stößt beim Einführen in
den Tankbehälter Ihres Diesel-Fahrzeugs auf eine
Klappe. Das System bleibt gesperrt und verhindert
die Befüllung mit Benzin.
Erzwingen Sie keine Befüllung und führen Sie
eine Diesel-Zapfpistole ein.
Das langsame Befüllen des Tanks über einen Kanister bleibt weiter möglich.
Um ein korrektes Austreten des Kraftstoffs
sicherzustellen, führen Sie den Kanisteransatz
nahe heran, ohne diesen jedoch direkt an die
Klappe der Sicherungsvorrichtung zu drücken.
Reisen ins Ausland Die Zapfpistolen für Diesel können je nach
Land verschieden sein, das Vorhandensein
einer Sicherung gegen Falschtanken kann das
Befüllen des Tanks unmöglich machen.
Wir empfehlen Ihnen, vor einer Reise ins
Ausland bei einem Vertreter des PEUGEOT-
Händlernetzes zu prüfen, ob Ihr Fahrzeug für die
Tankstellenausstattung in dem Land, in das Sie
fahren, geeignet ist.
Ladesystem (Elektrisch)
Stromkreis 400 V
Das elektrische Antriebssystem mit einer Spannung
von ca. 400 V ist gekennzeichnet durch die
orangefarbenen Kabel und seine durch dieses
Symbol markierten Bauteile:


Das Antriebssystem eines Elektrofahrzeugs kann während des Betriebs und nach
Ausschalten der Zündung heiß sein.
Beachten Sie die Warnhinweise auf den
Aufklebern, insbesondere in der Ladeklappe.
Systemhochspannung ist gefährlich und kann zu Verbrennungen oder anderen
Verletzungen bis hin zu einem lebensgefährlichen
Stromschlag führen.
Da Schäden an Hochspannungskomponenten
nicht sichtbar sind, empfiehlt PEUGEOT
Folgendes:
–

Berühren Sie niemals diese Komponenten,

egal ob diese beschädigt sind oder nicht, und
sorgen Sie dafür, dass Schmuck oder andere
metallische Gegenstände niemals mit diesen
Komponenten in Kontakt kommen.
–

Führen Sie niemals
Arbeiten an den
orangefarbenen Hochspannungskabeln oder
an anderen Hochspannungskomponenten
durch, die mit dem Aufkleber Elektrische
Gefahr gekennzeichnet sind. Jegliche Eingriffe
am Hochspannungssystem müssen von
qualifiziertem Personal in Fachwerkstätten
durchgeführt werden, die für diese Art von
Arbeiten qualifiziert und zugelassen sind.

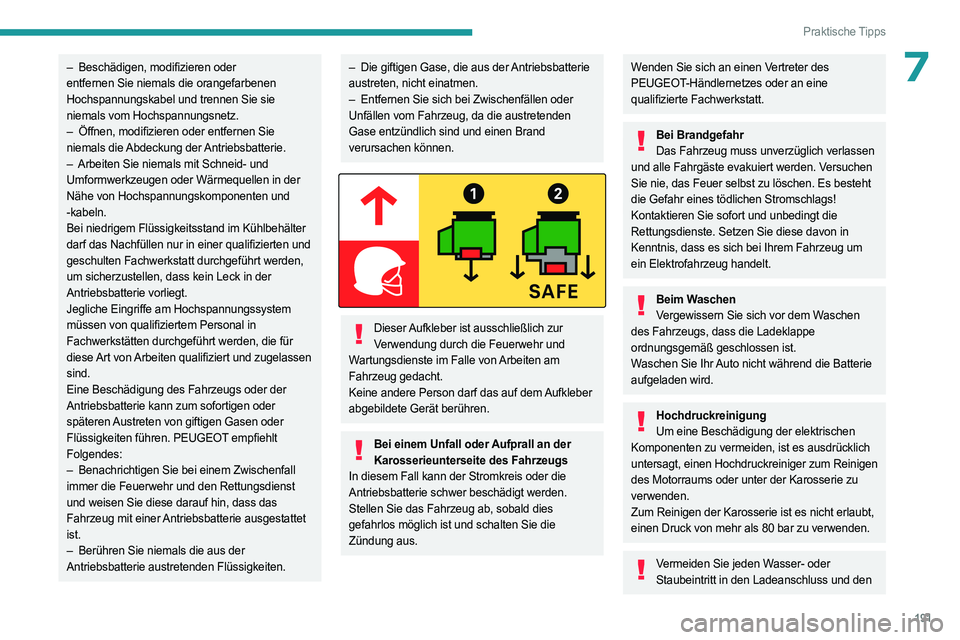

191
Praktische Tipps
7– Beschädigen, modifizieren oder
entfernen Sie niemals die orangefarbenen
Hochspannungskabel und trennen Sie sie
niemals vom Hochspannungsnetz.
–

Öffnen, modifizieren oder entfernen Sie

niemals die Abdeckung der Antriebsbatterie.
–

Arbeiten Sie niemals mit Schneid- und

Umformwerkzeugen oder Wärmequellen in der
Nähe von Hochspannungskomponenten und
-kabeln.
Bei niedrigem Flüssigkeitsstand im Kühlbehälter
darf das Nachfüllen nur in einer qualifizierten und
geschulten Fachwerkstatt durchgeführt werden,
um sicherzustellen, dass kein Leck in der
Antriebsbatterie vorliegt.
Jegliche Eingriffe am Hochspannungssystem
müssen von qualifiziertem Personal in
Fachwerkstätten durchgeführt werden, die für
diese Art von Arbeiten qualifiziert und zugelassen
sind.
Eine Beschädigung des Fahrzeugs oder der
Antriebsbatterie kann zum sofortigen oder
späteren Austreten von giftigen Gasen oder
Flüssigkeiten führen. PEUGEOT empfiehlt
Folgendes:
–

Benachrichtigen Sie bei einem Zwischenfall

immer die Feuerwehr und den Rettungsdienst
und weisen Sie diese darauf hin, dass das
Fahrzeug mit einer Antriebsbatterie ausgestattet
ist.
–

Berühren Sie niemals die aus der

Antriebsbatterie austretenden Flüssigkeiten.– Die giftigen Gase, die aus der Antriebsbatterie
austreten, nicht einatmen.
–

Entfernen Sie sich bei Zwischenfällen oder

Unfällen vom Fahrzeug, da die austretenden
Gase entzündlich sind und einen Brand
verursachen können.


Dieser Aufkleber ist ausschließlich zur Verwendung durch die Feuerwehr und
Wartungsdienste im Falle von Arbeiten am
Fahrzeug gedacht.
Keine andere Person darf das auf dem Aufkleber
abgebildete Gerät berühren.
Bei einem Unfall oder Aufprall an der Karosserieunterseite des Fahrzeugs
In diesem Fall kann der Stromkreis oder die
Antriebsbatterie schwer beschädigt werden.
Stellen Sie das Fahrzeug ab, sobald dies
gefahrlos möglich ist und schalten Sie die
Zündung aus.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Bei Brandgefahr Das Fahrzeug muss unverzüglich verlassen
und alle Fahrgäste evakuiert werden. Versuchen
Sie nie, das Feuer selbst zu löschen. Es besteht
die Gefahr eines tödlichen Stromschlags!
Kontaktieren Sie sofort und unbedingt die
Rettungsdienste. Setzen Sie diese davon in
Kenntnis, dass es sich bei Ihrem Fahrzeug um
ein Elektrofahrzeug handelt.
Beim Waschen Vergewissern Sie sich vor dem Waschen
des Fahrzeugs, dass die Ladeklappe
ordnungsgemäß geschlossen ist.
Waschen Sie Ihr Auto nicht während die Batterie
aufgeladen wird.
Hochdruckreinigung Um eine Beschädigung der elektrischen
Komponenten zu vermeiden, ist es ausdrücklich
untersagt, einen Hochdruckreiniger zum Reinigen
des Motorraums oder unter der Karosserie zu
verwenden.
Zum Reinigen der Karosserie ist es nicht erlaubt,
einen Druck von mehr als 80 bar zu verwenden.
Vermeiden Sie jeden Wasser- oder Staubeintritt in den Ladeanschluss und den

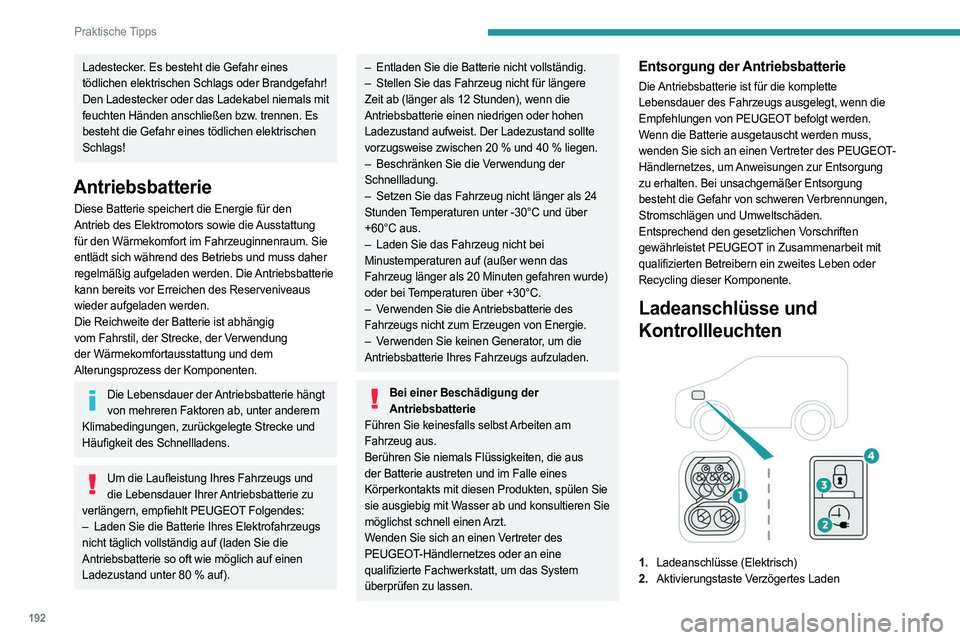

192
Praktische Tipps
Ladestecker. Es besteht die Gefahr eines
tödlichen elektrischen Schlags oder Brandgefahr!
Den Ladestecker oder das Ladekabel niemals mit
feuchten Händen anschließen bzw. trennen. Es
besteht die Gefahr eines tödlichen elektrischen
Schlags!
Antriebsbatterie
Diese Batterie speichert die Energie für den
Antrieb des Elektromotors sowie die Ausstattung
für den Wärmekomfort im Fahrzeuginnenraum. Sie
entlädt sich während des Betriebs und muss daher
regelmäßig aufgeladen werden. Die Antriebsbatterie
kann bereits vor Erreichen des Reserveniveaus
wieder aufgeladen werden.
Die Reichweite der Batterie ist abhängig
vom Fahrstil, der Strecke, der Verwendung
der Wärmekomfortausstattung und dem
Alterungsprozess der Komponenten.
Die Lebensdauer der Antriebsbatterie hängt von mehreren Faktoren ab, unter anderem
Klimabedingungen, zurückgelegte Strecke und
Häufigkeit des Schnellladens.
Um die Laufleistung Ihres Fahrzeugs und die Lebensdauer Ihrer Antriebsbatterie zu
verlängern, empfiehlt PEUGEOT Folgendes:
–

Laden Sie die Batterie Ihres Elektrofahrzeugs

nicht täglich vollständig auf (laden Sie die
Antriebsbatterie so oft wie möglich auf einen
Ladezustand unter 80
% auf).
– Entladen Sie die Batterie nicht vollständig.
– Stellen Sie das Fahrzeug nicht für längere
Zeit ab (länger als 12 Stunden), wenn die
Antriebsbatterie einen niedrigen oder hohen
Ladezustand aufweist. Der Ladezustand sollte
vorzugsweise zwischen 20
% und 40 % liegen.
–

Beschränken Sie die V
erwendung der
Schnellladung.
–

Setzen Sie das Fahrzeug nicht länger als 24

Stunden Temperaturen unter -30°C und über
+60°C aus.
–

Laden Sie das Fahrzeug nicht bei

Minustemperaturen auf (außer wenn das
Fahrzeug länger als 20 Minuten gefahren wurde)
oder bei Temperaturen über +30°C.
–

V
erwenden Sie die Antriebsbatterie des
Fahrzeugs nicht zum Erzeugen von Energie.
–

V
erwenden Sie keinen Generator, um die
Antriebsbatterie Ihres Fahrzeugs aufzuladen.
Bei einer Beschädigung der Antriebsbatterie
Führen Sie keinesfalls selbst Arbeiten am
Fahrzeug aus.
Berühren Sie niemals Flüssigkeiten, die aus
der Batterie austreten und im Falle eines
Körperkontakts mit diesen Produkten, spülen Sie
sie ausgiebig mit Wasser ab und konsultieren Sie
möglichst schnell einen Arzt.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um das System
überprüfen zu lassen.
Entsorgung der Antriebsbatterie
Die Antriebsbatterie ist für die komplette
Lebensdauer des Fahrzeugs ausgelegt, wenn die
Empfehlungen von PEUGEOT befolgt werden.
Wenn die Batterie ausgetauscht werden muss,
wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes, um Anweisungen zur Entsorgung
zu erhalten. Bei unsachgemäßer Entsorgung
besteht die Gefahr von schweren Verbrennungen,
Stromschlägen und Umweltschäden.
Entsprechend den gesetzlichen Vorschriften
gewährleistet PEUGEOT in Zusammenarbeit mit
qualifizierten Betreibern ein zweites Leben oder
Recycling dieser Komponente.
Ladeanschlüsse und
Kontrollleuchten


1. Ladeanschlüsse (Elektrisch)
2. Aktivierungstaste Verzögertes Laden

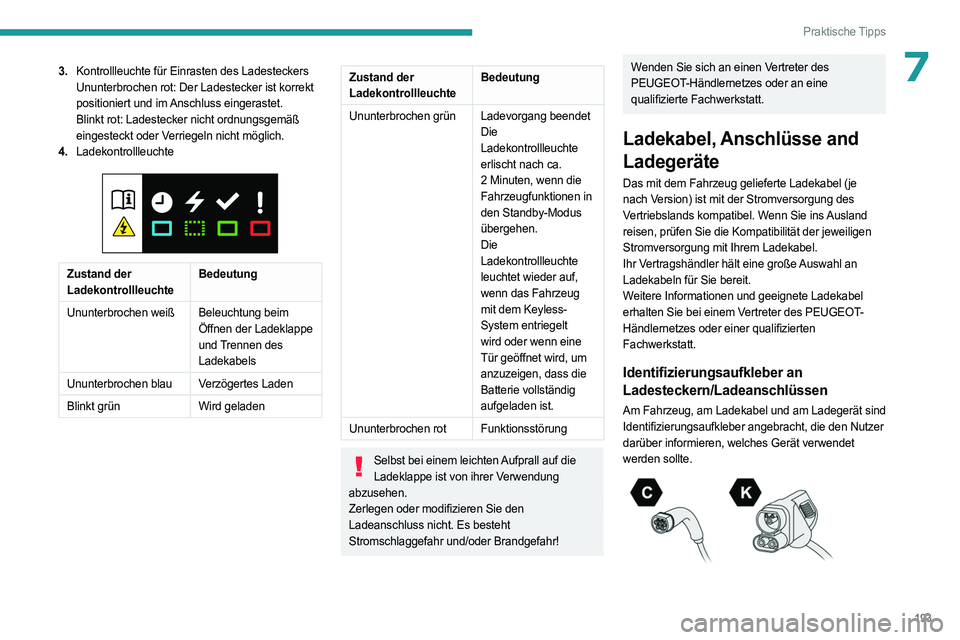

193
Praktische Tipps
73.Kontrollleuchte für Einrasten des Ladesteckers
Ununterbrochen rot: Der Ladestecker ist korrekt
positioniert und im Anschluss eingerastet.
Blinkt rot: Ladestecker nicht ordnungsgemäß
eingesteckt oder Verriegeln nicht möglich.
4. Ladekontrollleuchte


Zustand der
Ladekontrollleuchte Bedeutung
Ununterbrochen weiß Beleuchtung beim Öffnen der Ladeklappe
und Trennen des
Ladekabels
Ununterbrochen blau Verzögertes Laden
Blinkt grün Wird geladen
Zustand der
LadekontrollleuchteBedeutung
Ununterbrochen grün Ladevorgang beendet Die
Ladekontrollleuchte
erlischt nach ca.
2
Minuten, wenn die
Fahrzeugfunktionen in
den Standby-Modus
übergehen.
Die
Ladekontrollleuchte
leuchtet wieder auf,
wenn das Fahrzeug
mit dem Keyless-
System entriegelt
wird oder wenn eine
Tür geöffnet wird, um
anzuzeigen, dass die
Batterie vollständig
aufgeladen ist.
Ununterbrochen rot Funktionsstörung
Selbst bei einem leichten Aufprall auf die
Ladeklappe ist von ihrer Verwendung
abzusehen.
Zerlegen oder modifizieren Sie den
Ladeanschluss nicht. Es besteht
Stromschlaggefahr und/oder Brandgefahr!
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Ladekabel, Anschlüsse and
Ladegeräte
Das mit dem Fahrzeug gelieferte Ladekabel (je
nach Version) ist mit der Stromversorgung des
Vertriebslands kompatibel. Wenn Sie ins Ausland
reisen, prüfen Sie die Kompatibilität der jeweiligen
Stromversorgung mit Ihrem Ladekabel.
Ihr Vertragshändler hält
eine große Auswahl an
Ladekabeln für Sie bereit.
Weitere Informationen und geeignete Ladekabel
erhalten Sie bei einem Vertreter des PEUGEOT-
Händlernetzes oder einer qualifizierten
Fachwerkstatt.
Identifizierungsaufkleber an
Ladesteckern/Ladeanschlüssen
Am Fahrzeug, am Ladekabel und am Ladegerät sind
Identifizierungsaufkleber angebracht, die den Nutzer
darüber informieren, welches Gerät verwendet
werden sollte.

194
Praktische Tipps

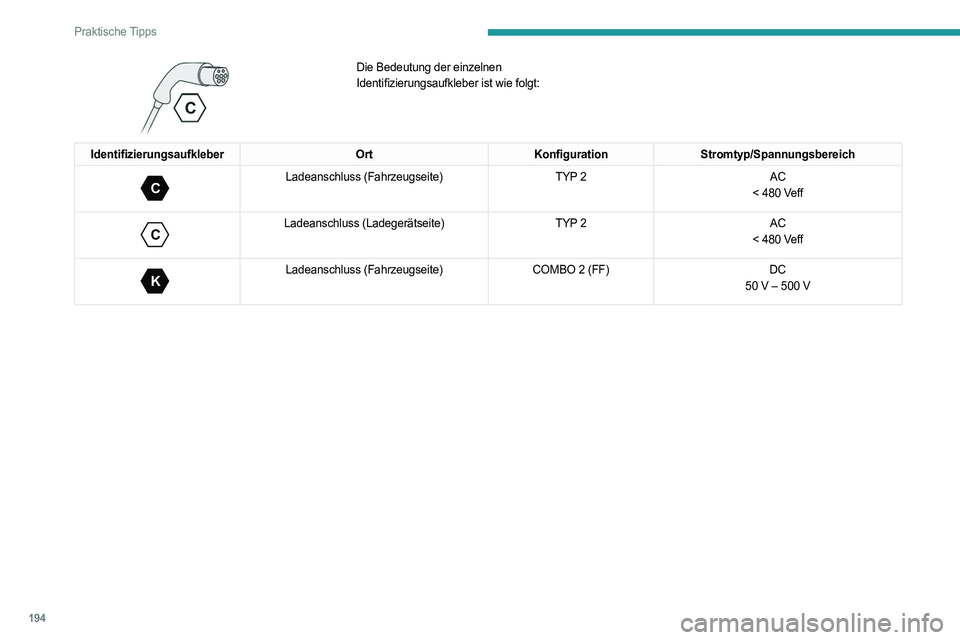

Die Bedeutung der einzelnen
Identifizierungsaufkleber ist wie folgt:
IdentifizierungsaufkleberOrtKonfigurationStromtyp/Spannungsbereich
C
Ladeanschluss (Fahrzeugseite) TYP 2AC
< 480 Veff

C
Ladeanschluss (Ladegerätseite) TYP 2AC
< 480 Veff

K
Ladeanschluss (Fahrzeugseite) COMBO 2 (FF)DC
50 V – 500 V

195
Praktische Tipps

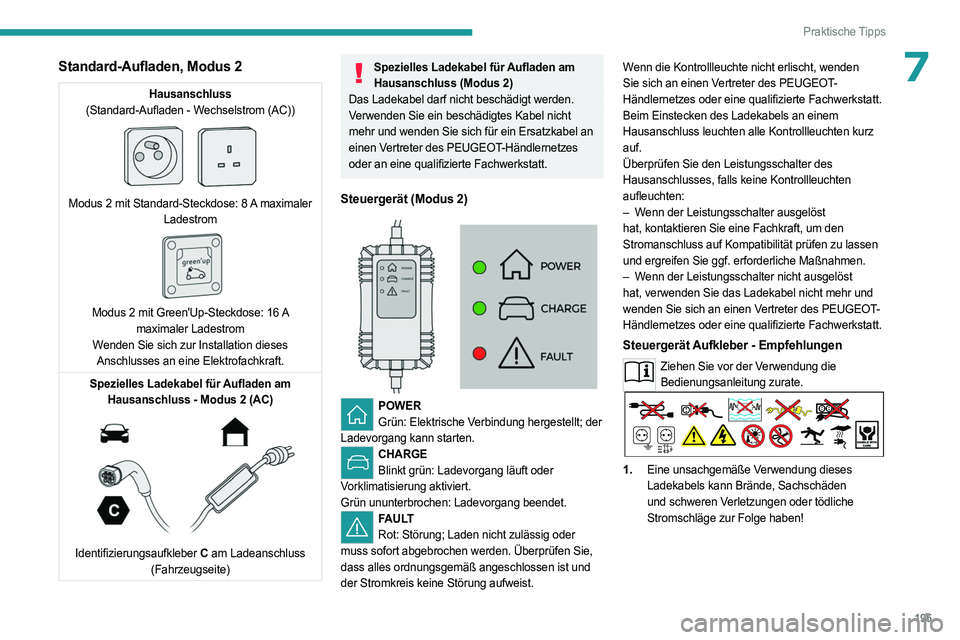

7Standard-Aufladen, Modus 2
Hausanschluss
(Standard-Aufladen - Wechselstrom (AC))


Modus 2 mit Standard-Steckdose: 8 A maximaler
Ladestrom


Modus 2 mit Green'Up-Steckdose: 16 A
maximaler Ladestrom
Wenden Sie sich zur Installation dieses Anschlusses an eine Elektrofachkraft.
Spezielles Ladekabel für Aufladen am Hausanschluss - Modus 2 (AC)


Identifizierungsaufkleber C am Ladeanschluss
(Fahrzeugseite)
Spezielles Ladekabel für Aufladen am Hausanschluss (Modus 2)
Das Ladekabel darf nicht beschädigt werden.
Verwenden Sie ein beschädigtes Kabel nicht
mehr und wenden Sie sich für ein Ersatzkabel an
einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
Steuergerät (Modus 2)


POWER Grün: Elektrische Verbindung hergestellt; der
Ladevorgang kann starten.
CHARGE Blinkt grün: Ladevorgang läuft oder
Vorklimatisierung aktiviert.
Grün ununterbrochen: Ladevorgang beendet.
FAULT Rot: Störung; Laden nicht zulässig oder
muss sofort abgebrochen werden. Überprüfen Sie,
dass alles ordnungsgemäß angeschlossen ist und
der Stromkreis keine Störung aufweist. Wenn die Kontrollleuchte nicht erlischt, wenden
Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
Beim Einstecken des Ladekabels an einem
Hausanschluss leuchten alle Kontrollleuchten kurz
auf.
Überprüfen Sie den Leistungsschalter des
Hausanschlusses, falls keine Kontrollleuchten
aufleuchten:
–

W
enn der Leistungsschalter ausgelöst
hat, kontaktieren Sie eine Fachkraft, um den
Stromanschluss auf Kompatibilität prüfen zu lassen
und ergreifen Sie ggf. erforderliche Maßnahmen.
–
W
enn der Leistungsschalter nicht ausgelöst
hat, verwenden Sie das Ladekabel nicht mehr und
wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
Steuergerät Aufkleber - Empfehlungen
Ziehen Sie vor der Verwendung die Bedienungsanleitung zurate.
1. Eine unsachgemäße Verwendung dieses
Ladekabels kann Brände, Sachschäden
und schweren Verletzungen oder tödliche
Stromschläge zur Folge haben!

196
Praktische Tipps

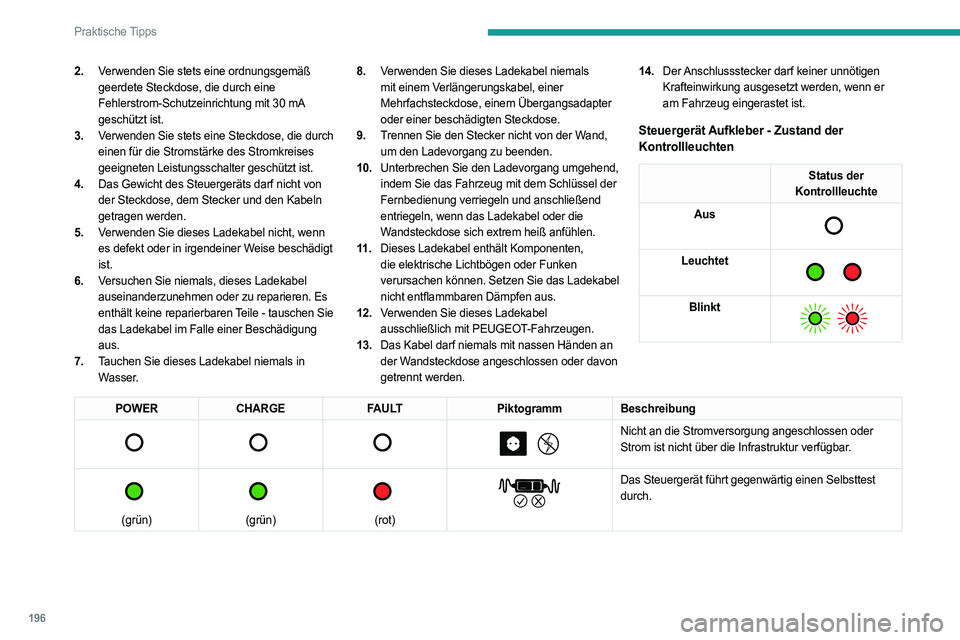

2.Verwenden Sie stets eine ordnungsgemäß
geerdete Steckdose, die durch eine
Fehlerstrom-Schutzeinrichtung mit 30
mA
geschützt ist.
3. Verwenden Sie stets eine Steckdose, die durch
einen für die Stromstärke des Stromkreises
geeigneten Leistungsschalter geschützt ist.
4. Das Gewicht des Steuergeräts darf nicht von
der Steckdose, dem Stecker und den Kabeln
getragen werden.
5. Verwenden Sie dieses Ladekabel nicht, wenn
es defekt oder in irgendeiner Weise beschädigt
ist.
6. Versuchen Sie niemals, dieses Ladekabel
auseinanderzunehmen oder zu reparieren. Es
enthält keine reparierbaren Teile - tauschen Sie
das Ladekabel im Falle einer Beschädigung
aus.
7. Tauchen Sie dieses Ladekabel niemals in
Wasser. 8.
Verwenden Sie dieses Ladekabel niemals
mit einem Verlängerungskabel, einer
Mehrfachsteckdose, einem Übergangsadapter
oder einer beschädigten Steckdose.
9. Trennen Sie den Stecker nicht von der Wand,
um den Ladevorgang zu beenden.
10. Unterbrechen Sie den Ladevorgang umgehend,
indem Sie das Fahrzeug mit dem Schlüssel der
Fernbedienung verriegeln und anschließend
entriegeln, wenn das Ladekabel oder die
Wandsteckdose sich extrem heiß anfühlen.
11 . Dieses Ladekabel enthält Komponenten,
die elektrische Lichtbögen oder Funken
verursachen können. Setzen Sie das Ladekabel
nicht entflammbaren Dämpfen aus.
12. Verwenden Sie dieses Ladekabel
ausschließlich mit PEUGEOT-Fahrzeugen.
13. Das Kabel darf niemals mit nassen Händen an
der Wandsteckdose angeschlossen oder davon
getrennt werden. 14.
Der Anschlussstecker darf keiner unnötigen
Krafteinwirkung ausgesetzt werden, wenn er
am Fahrzeug eingerastet ist.
Steuergerät Aufkleber - Zustand der
Kontrollleuchten
Status der
Kontrollleuchte
Aus


Leuchtet

Blinkt

POWER CHARGE FAULTPiktogrammBeschreibung

Nicht an die Stromversorgung angeschlossen oder
Strom ist nicht über die Infrastruktur verfügbar.


(grün)


(grün)


(rot)


Das Steuergerät führt gegenwärtig einen Selbsttest
durch.

197
Praktische Tipps

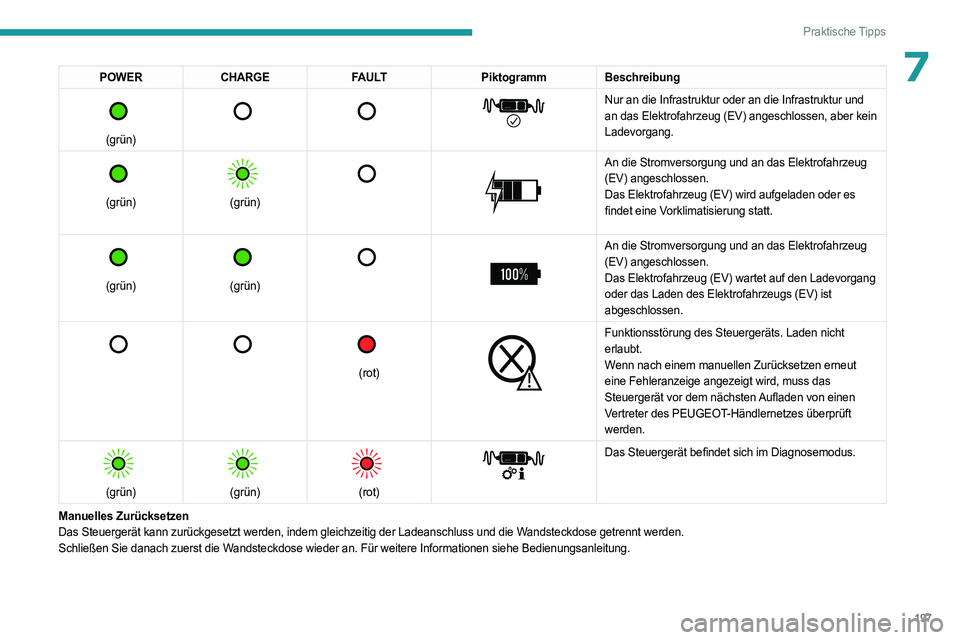

7POWERCHARGE FAULTPiktogrammBeschreibung

(grün)


Nur an die Infrastruktur oder an die Infrastruktur und
an das Elektrofahrzeug (EV) angeschlossen, aber kein
Ladevorgang.


(grün)


(grün)



An die Stromversorgung und an das Elektrofahrzeug
(EV) angeschlossen.
Das Elektrofahrzeug (EV) wird aufgeladen oder es
findet eine Vorklimatisierung statt.


(grün)


(grün)



An die Stromversorgung und an das Elektrofahrzeug
(EV) angeschlossen.
Das Elektrofahrzeug (EV) wartet auf den Ladevorgang
oder das Laden des Elektrofahrzeugs (EV) ist
abgeschlossen.


(rot)


Funktionsstörung des Steuergeräts. Laden nicht
erlaubt.
Wenn nach einem manuellen Zurücksetzen erneut
eine Fehleranzeige angezeigt wird, muss das
Steuergerät vor dem nächsten Aufladen von einen
Vertreter des PEUGEOT-Händlernetzes überprüft
werden.


(grün)


(grün)


(rot)


Das Steuergerät befindet sich im Diagnosemodus.
Manuelles Zurücksetzen
Das Steuergerät kann zurückgesetzt werden, indem gleichzeitig der \
Ladeanschluss und die Wandsteckdose getrennt werden.
Schließen Sie danach zuerst die Wandsteckdose wieder an. Für weitere Informationen siehe Bedienungsanl\
eitung.

198
Praktische Tipps

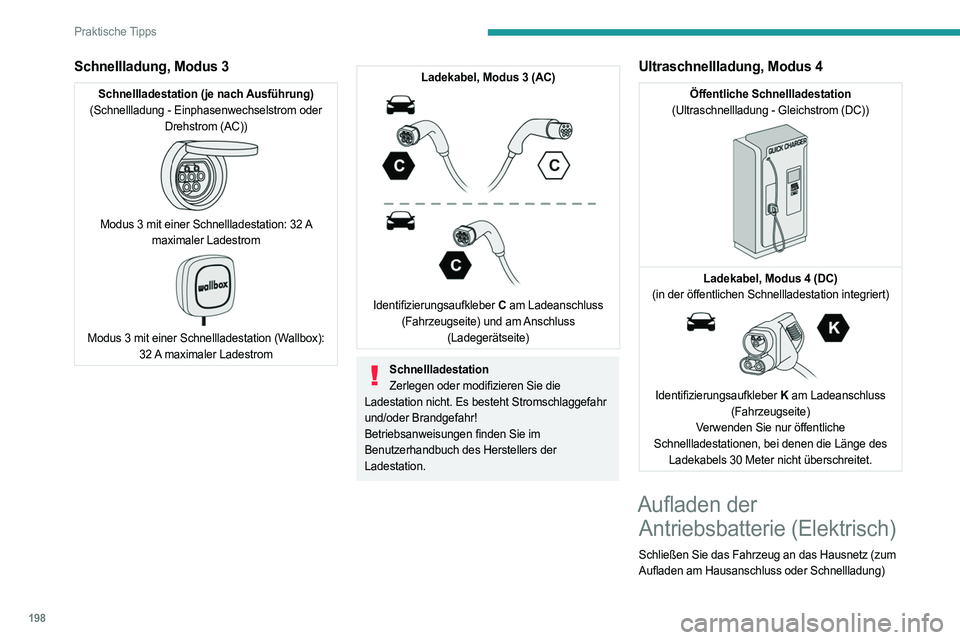

Schnellladung, Modus 3
Schnellladestation (je nach Ausführung)
(Schnellladung - Einphasenwechselstrom oder Drehstrom (AC))


Modus 3 mit einer Schnellladestation: 32 A
maximaler Ladestrom


Modus 3 mit einer Schnellladestation (Wallbox): 32 A maximaler Ladestrom
Ladekabel, Modus 3 (AC)

Identifizierungsaufkleber C am Ladeanschluss
(Fahrzeugseite) und am Anschluss (Ladegerätseite)
SchnellladestationZerlegen oder modifizieren Sie die
Ladestation nicht. Es besteht Stromschlaggefahr
und/oder Brandgefahr!
Betriebsanweisungen finden Sie im
Benutzerhandbuch des Herstellers der
Ladestation.
Ultraschnellladung, Modus 4
Öffentliche Schnellladestation
(Ultraschnellladung - Gleichstrom (DC))


Ladekabel, Modus 4 (DC)
(in der öffentlichen Schnellladestation integriert)


Identifizierungsaufkleber K am Ladeanschluss
(Fahrzeugseite)
Verwenden Sie nur öffentliche
Schnellladestationen, bei denen die Länge des Ladekabels 30
Meter nicht überschreitet.
Aufladen der Antriebsbatterie (Elektrisch)
Schließen Sie das Fahrzeug an das Hausnetz (zum
Aufladen am Hausanschluss oder Schnellladung)
