209
Om ett fel uppstår

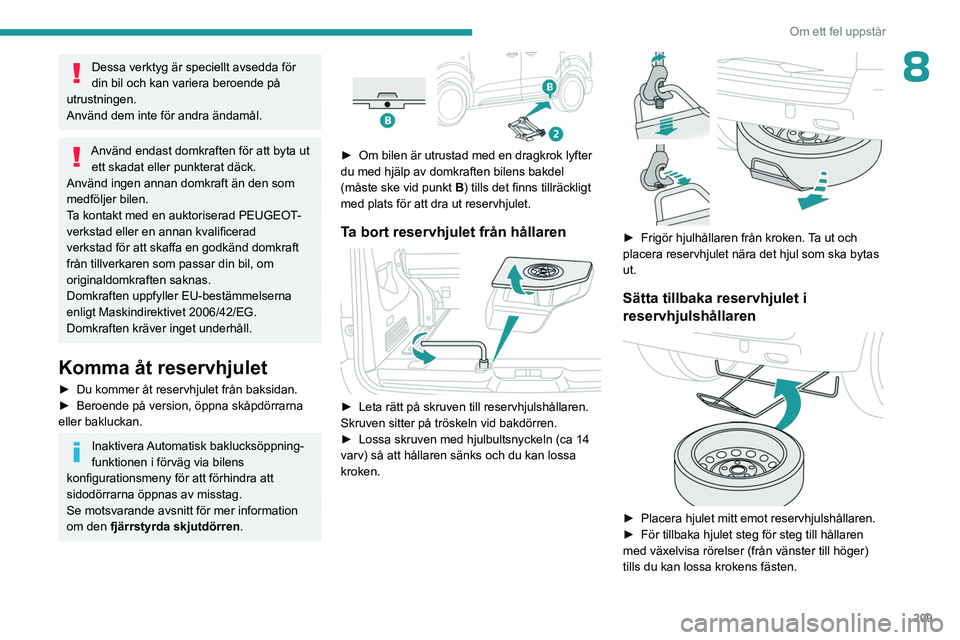

8Dessa verktyg är speciellt avsedda för
din bil och kan variera beroende på
utrustningen.
Använd dem inte för andra ändamål.
Använd endast domkraften för att byta ut ett skadat eller punkterat däck.
Använd ingen annan domkraft än den som
medföljer bilen.
Ta kontakt med en auktoriserad PEUGEOT-
verkstad eller en annan kvalificerad
verkstad för att skaffa en godkänd domkraft
från tillverkaren som passar din bil, om
originaldomkraften saknas.
Domkraften uppfyller EU-bestämmelserna
enligt Maskindirektivet 2006/42/EG.
Domkraften kräver inget underhåll.
Komma åt reservhjulet
► Du kommer åt reservhjulet från baksidan.
► Beroende på version, öppna skåpdörrarna
eller bakluckan.
Inaktivera Automatisk baklucksöppning-
funktionen i förväg via bilens
konfigurationsmeny för att förhindra att
sidodörrarna öppnas av misstag.
Se motsvarande avsnitt för mer information
om den fjärrstyrda skjutdörren .
► Om bilen är utrustad med en dragkrok lyfter
du med hjälp av domkraften bilens bakdel
(måste ske vid punkt
B) tills det finns tillräckligt
med plats för att dra ut reservhjulet.
Ta bort reservhjulet från hållaren
► Leta rätt på skruven till reservhjulshållaren.
Skruven sitter på tröskeln vid bakdörren.
►
Lossa skruven med hjulbultsnyckeln (ca 14
varv) så att hållaren sänks och du kan lossa
kroken.
► Frigör hjulhållaren från kroken. Ta ut och
placera reservhjulet nära det hjul som ska bytas
ut.
Sätta tillbaka reservhjulet i
reservhjulshållaren
► Placera hjulet mitt emot reservhjulshållaren.
► För tillbaka hjulet steg för steg till hållaren
med växelvisa rörelser (från vänster till höger)
tills du kan lossa krokens fästen.
Page 212 of 324

210
Om ett fel uppstår

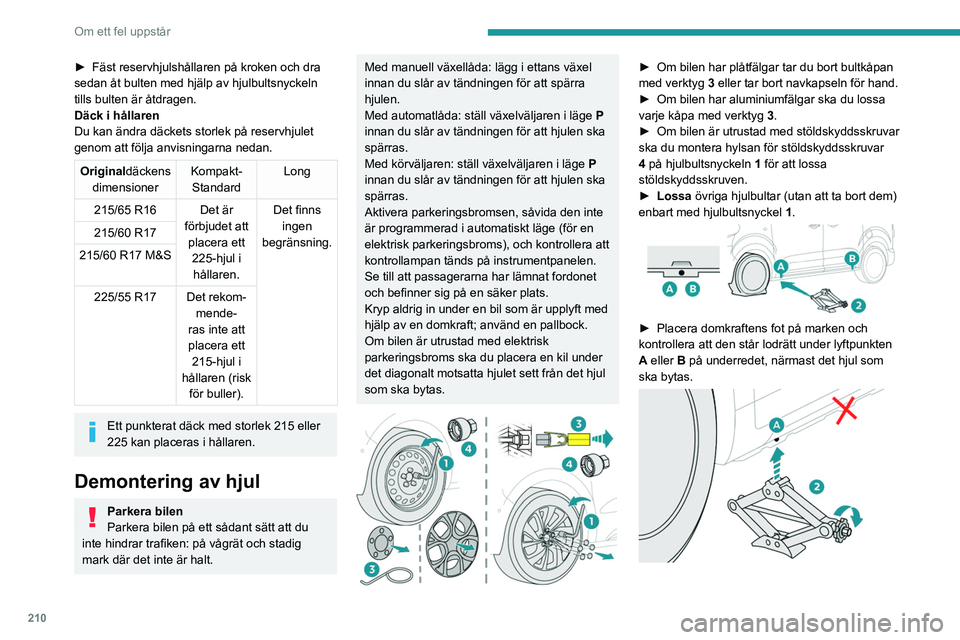

► Fäst reservhjulshållaren på kroken och dra
sedan åt bulten med hjälp av hjulbultsnyckeln
tills bulten är åtdragen.
Däck i
hållaren
Du kan ändra däckets storlek på reservhjulet
genom att följa anvisningarna nedan.
Original däckens
dimensioner Kompakt-
Standard Long
215/65 R16 Det är förbjudet att placera ett 225-hjul i hållaren. Det finns
ingen
begränsning.
215/60 R17
215/60 R17 M&S
225/55 R17 Det rekom- mende-
ras inte att
placera ett 215-hjul i
hållaren (risk för buller).
Ett punkterat däck med storlek 215 eller
225 kan placeras i hållaren.
Demontering av hjul
Parkera bilen
Parkera bilen på ett sådant sätt att du
inte hindrar trafiken: på vågrät och stadig
mark där det inte är halt.
Med manuell växellåda: lägg i ettans växel
innan du slår av tändningen för att spärra
hjulen.
Med automatlåda: ställ växelväljaren i läge P
innan du slår av tändningen för att hjulen ska
spärras.
Med körväljaren: ställ växelväljaren i läge P
innan du slår av tändningen för att hjulen ska
spärras.
Aktivera parkeringsbromsen, såvida den inte
är programmerad i automatiskt läge (för en
elektrisk parkeringsbroms), och kontrollera att
kontrollampan tänds på instrumentpanelen.
Se till att passagerarna har lämnat fordonet
och befinner sig på en säker plats.
Kryp aldrig in under en bil som är upplyft med
hjälp av en domkraft; använd en pallbock.
Om bilen är utrustad med elektrisk
parkeringsbroms ska du placera en kil under
det diagonalt motsatta hjulet sett från det hjul
som ska bytas.
► Om bilen har plåtfälgar tar du bort bultkåpan
med verktyg 3 eller tar bort navkapseln för hand.
►
Om bilen har aluminiumfälgar ska du lossa
varje kåpa med verktyg 3
.
►
Om bilen är utrustad med stöldskyddsskruvar
ska du montera hylsan för stöldskyddsskruvar
4
på hjulbultsnyckeln 1 för att lossa
stöldskyddsskruven.
►
Lossa
övriga hjulbultar (utan att ta bort dem)
enbart med hjulbultsnyckel 1.
► Placera domkraftens fot på marken och
kontrollera att den står lodrätt under lyftpunkten
A
eller B på underredet, närmast det hjul som
ska bytas.
Page 213 of 324

2 11
Om ett fel uppstår
8

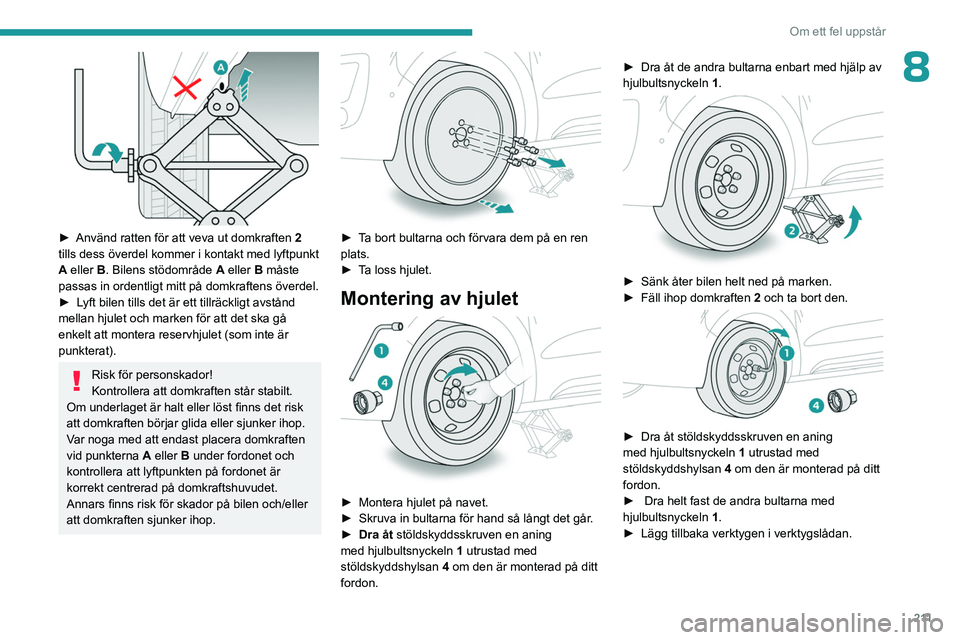

► Använd ratten för att veva ut domkraften 2
tills dess överdel kommer i kontakt med lyftpunkt
A eller B. Bilens stödområde A eller B måste
passas in ordentligt mitt på domkraftens överdel.
►
L
yft bilen tills det är ett tillräckligt avstånd
mellan hjulet och marken för att det ska gå
enkelt att montera reservhjulet (som inte är
punkterat).
Risk för personskador!
Kontrollera att domkraften står stabilt.
Om underlaget är halt eller löst finns det risk
att domkraften börjar glida eller sjunker ihop.
Var noga med att endast placera domkraften
vid punkterna A eller B under fordonet och
kontrollera att lyftpunkten på fordonet är
korrekt centrerad på domkraftshuvudet.
Annars finns risk för skador på bilen och/eller
att domkraften sjunker ihop.
► Ta bort bultarna och förvara dem på en ren
plats.
►
T
a loss hjulet.
Montering av hjulet
► Montera hjulet på navet.
► Skruva in bultarna för hand så långt det går .
►
Dra åt
stöldskyddsskruven en aning
med hjulbultsnyckeln 1 utrustad med
stöldskyddshylsan 4 om den är monterad på ditt
fordon. ►
Dra åt de andra bultarna enbart med hjälp av
hjulbultsnyckeln
1
.
► Sänk åter bilen helt ned på marken.
► Fäll ihop domkraften 2 och ta bort den.
► Dra åt stöldskyddsskruven en aning
med hjulbultsnyckeln 1
utrustad med
stöldskyddshylsan 4 om den är monterad på ditt
fordon.
►
Dra helt fast de andra bultarna med
hjulbultsnyckeln 1
.
►
Lägg tillbaka verktygen i verktygslådan.
Page 214 of 324

212
Om ett fel uppstår
Montera ett reservhjul med plåtfälg
eller ett nödreservhjul
Om bilen är utrustad med lättmetallfälgar
kommer brickorna A inte i kontakt med
reservhjul med plåtfälg eller ett provisoriskt
reservhjul. Hjulet hålls på plats med koniska
kontaktytan B på var och en av bultarna.
Efter ett hjulbyte
Placera det punkterade däcket på rätt
sätt i hållaren.
Uppsök en PEUGEOT-verkstad eller en
annan kvalificerad verkstad direkt.
Kontrollera även det punkterade däcket. Efter
en undersökning informerar teknikern dig
om däcket kan repareras eller om det måste
bytas.
Vissa hjälpfunktioner, som Active Safety
Brake, ska inaktiveras.
Om bilen har däcktrycksvarnare ska du
kontrollera däcktrycket och sedan starta
om systemet.
Läs under motsvarande rubrik för mer
information om däcktrycksvarnaren .
Däcktrycksvarnare
Reservhjulet i plåt har ingen sensor.
Hjul med navkåpa
Vid återmontering av hjulet monterar
du navkapseln genom att först placera dess
urtag mitt emot ventilen och sedan trycka på
dess omkrets med handflatan.
Byte av lampa
Under vissa väderförhållanden (t.ex. låga
temperaturer eller fukt) är det normalt
med immbildning på insidan av strålkastarnas
och bakljusens glas, och detta kommer att
försvinna några minuter efter det att lamporna
har tänts.
Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
–
Rengör dem inte med en torr eller
slipande trasa och inte heller med
rengörings- eller lösningsmedel.
–
Använd en svamp och tvålvatten eller ett
medel med neutralt pH-värde.
–
Rikta inte vattenstrålen länge mot
strålkastarna, lamporna och runt dessa om du
använder en högtryckstvätt, för att undvika att
skada skyddslacken och tätningarna.
Vid byte av lampa ska du slå av
tändningen och vänta några minuter så
att strålkastarna/lamporna hinner svalna. Risk
för allvarlig brännskada!
Rör inte lampan direkt med fingrarna. Använd
en luddfri trasa.
Det är endast tillåtet att använda
UV-blockerande lampor för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa av samma typ och med samma
specifikation. Byt lamporna i par för att
undvika obalans i belysningen.
Halogenlampor (Hx)
Kontrollera att lampan sitter korrekt i
huset för att säkerställa att belysningen blir
fullgod.
Öppning av motorhuven/Åtkomst till
lampor
Var försiktig när motorn är varm - risk för
brännskador!
Se till att föremål eller kläder inte fastnar i
kylarfläkten - risk för strypning!
Efter byte av glödlampa
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
Stäng skyddskåpan försiktigt så att
lampinsatserna blir helt täta.
Page 215 of 324

213
Om ett fel uppstår

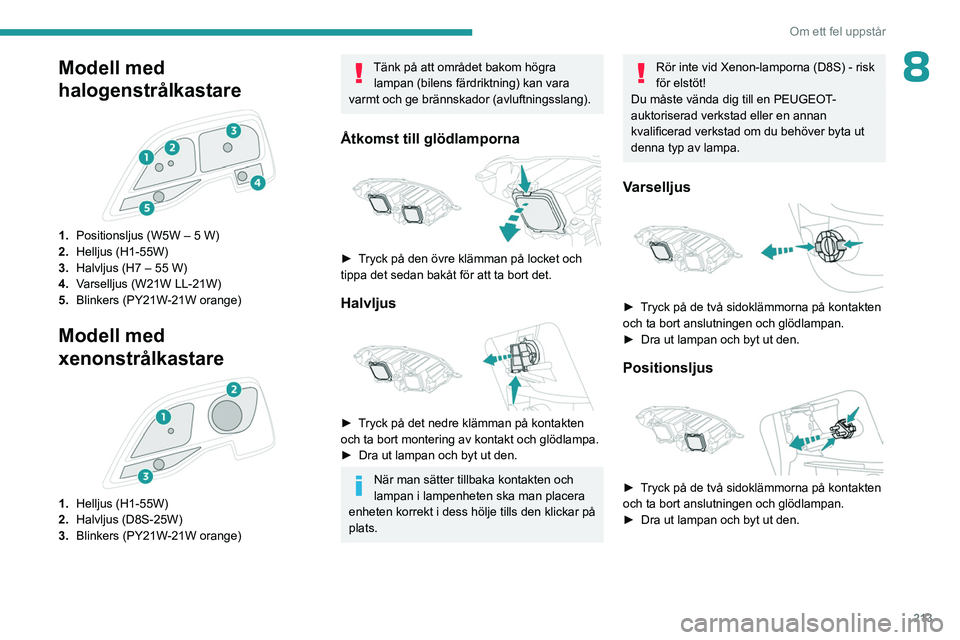

8Modell med
halogenstrålkastare
1.Positionsljus (W5W – 5 W)
2. Helljus (H1-55W)
3. Halvljus (H7 – 55 W)
4. Varselljus (W21W LL-21W)
5. Blinkers (PY21W-21W orange)
Modell med
xenonstrålkastare
1.Helljus (H1-55W)
2. Halvljus (D8S-25W)
3. Blinkers (PY21W-21W orange)
Tänk på att området bakom högra
lampan (bilens färdriktning) kan vara
varmt och ge brännskador (avluftningsslang).
Åtkomst till glödlamporna
► Tryck på den övre klämman på locket och
tippa det sedan bakåt för att ta bort det.
Halvljus
► Tryck på det nedre klämman på kontakten
och ta bort montering av kontakt och glödlampa.
►
Dra ut lampan och byt ut den.
När man sätter tillbaka kontakten och
lampan i lampenheten ska man placera
enheten korrekt i dess hölje tills den klickar på
plats.
Rör inte vid Xenon-lamporna (D8S) - risk
för elstöt!
Du måste vända dig till en PEUGEOT-
auktoriserad verkstad eller en annan
kvalificerad verkstad om du behöver byta ut
denna typ av lampa.
Varselljus
► Tryck på de två sidoklämmorna på kontakten
och ta bort anslutningen och glödlampan.
►
Dra ut lampan och byt ut den.
Positionsljus
► Tryck på de två sidoklämmorna på kontakten
och ta bort anslutningen och glödlampan.
►
Dra ut lampan och byt ut den.
Page 216 of 324

214
Om ett fel uppstår
Helljus
► Tryck på det nedre klämman på kontakten
och ta bort montering av kontakt och glödlampa.
►
Dra ut lampan och byt ut den.
Blinkers
► Skruva loss lamphållaren genom att vrida
den ett kvarts varv moturs.
►
T
a bort lamphållaren och byt ut den trasiga
lampan.
Snabbare blinkning hos blinkersen
(vänster eller höger) indikerar fel på en
av lamporna på respektive sida.
Gula lampor ska bytas ut mot lampor
med samma tekniska egenskaper och
samma färg.
Varselljus/positionsljus
Vända dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad för
byte av dessa lampor.
Din PEUGEOT-verkstad kan erbjuda en
utbytessats för LED-lampor.
Dimstrålkastare (H11-55W)
► Lossa bultarna på avböjaren under den
främre stötfångaren A, ta sedan bort den.
► Ta bort låsclipset och lossa kontaktstycket.
► Skruva loss lamphållaren ett kvarts varv
moturs och demontera den.
►
Byt ut den defekta lampan.
Du kan också kontakta en PEUGEOT-
återförsäljare eller en kvalificerad
verkstad för att byta ut dessa glödlampor.
Sidoblinkers
– Tryck sidoblinkersljuset bakåt och frigör det.
– V id återmonteringen ska sidoblinkersljuset
stickas in framåt och för det sedan bakåt.
Page 217 of 324

215
Om ett fel uppstår

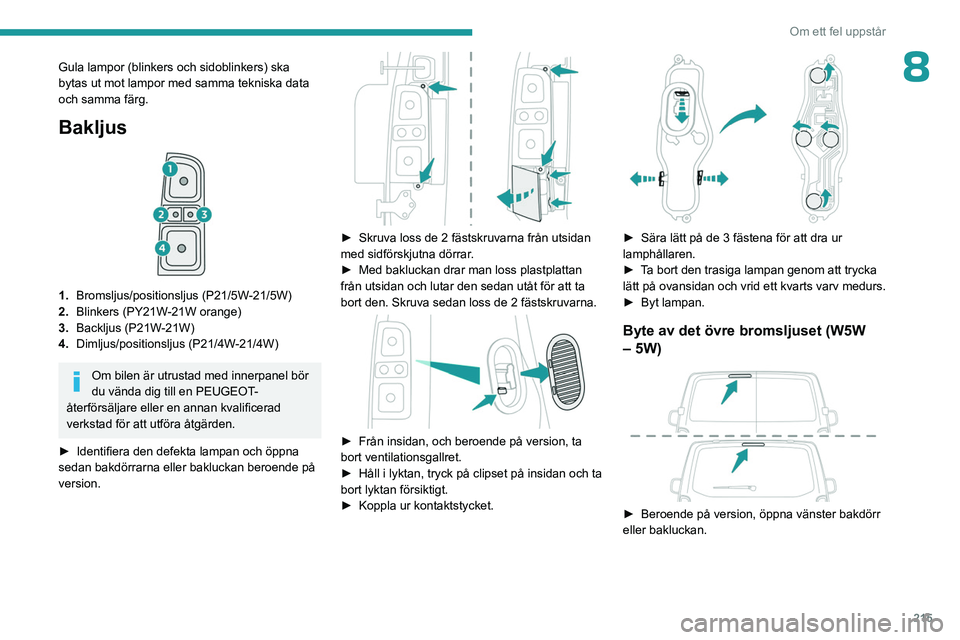

8Gula lampor (blinkers och sidoblinkers) ska
bytas ut mot lampor med samma tekniska data
och samma färg.
Bakljus
1.Bromsljus/positionsljus (P21/5W-21/5W)
2. Blinkers (PY21W-21W orange)
3. Backljus (P21W-21W)
4. Dimljus/positionsljus (P21/4W-21/4W)
Om bilen är utrustad med innerpanel bör
du vända dig till en PEUGEOT-
återförsäljare eller en annan kvalificerad
verkstad för att utföra åtgärden.
►
Identifiera den defekta lampan och öppna
sedan bakdörrarna eller bakluckan beroende på
version.
► Skruva loss de 2 fästskruvarna från utsidan
med sidförskjutna dörrar .
►
Med bakluckan drar man loss plastplattan
från utsidan och lutar den sedan utåt för att ta
bort den. Skruva sedan loss de 2 fästskruvarna.
► Från insidan, och beroende på version, ta
bort ventilationsgallret.
►
Håll i lyktan, tryck på clipset på insidan och ta
bort lyktan försiktigt.
►
Koppla ur kontaktstycket.
► Sära lätt på de 3 fästena för att dra ur
lamphållaren.
►
T
a bort den trasiga lampan genom att trycka
lätt på ovansidan och vrid ett kvarts varv medurs.
►
Byt lampan.
Byte av det övre bromsljuset (W5W
– 5W)
► Beroende på version, öppna vänster bakdörr
eller bakluckan.

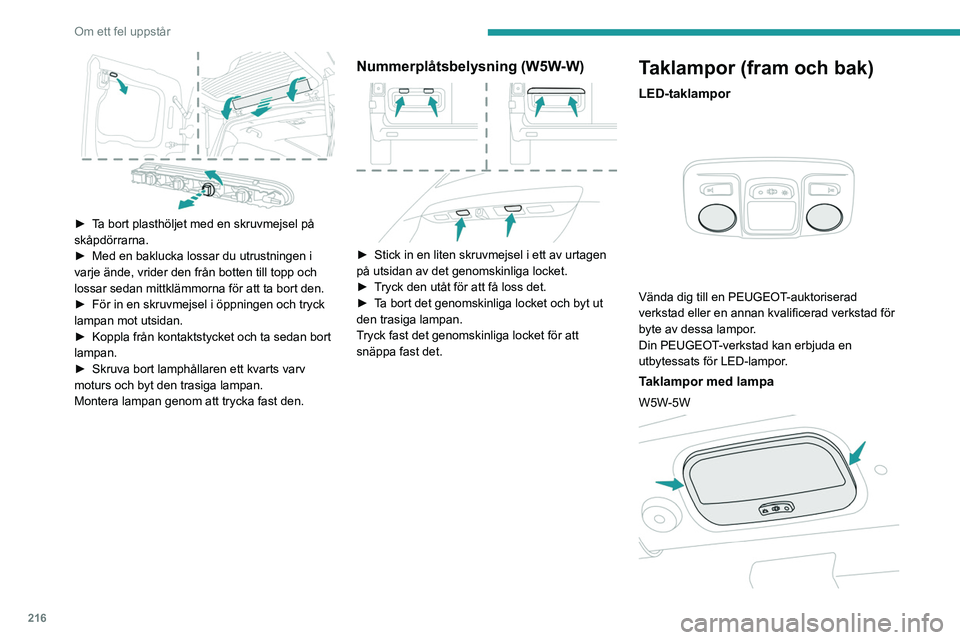

Page 218 of 324

216
Om ett fel uppstår
► Ta bort plasthöljet med en skruvmejsel på
skåpdörrarna.
►
Med en baklucka lossar du utrustningen i
varje ände, vrider den från botten till topp och
lossar sedan mittklämmorna för att ta bort den.
►
För in en skruvmejsel i öppningen och tryck
lampan mot utsidan.
►
Koppla från kontaktstycket och ta sedan bort
lampan.
►
Skruva bort lamphållaren ett kvarts varv
moturs och byt den trasiga lampan.
Montera lampan genom att trycka fast den.
Nummerplåtsbelysning (W5W-W)
► Stick in en liten skruvmejsel i ett av urtagen
på utsidan av det genomskinliga locket.
►
T
ryck den utåt för att få loss det.
►
T
a bort det genomskinliga locket och byt ut
den trasiga lampan.
Tryck fast det genomskinliga locket för att
snäppa fast det.
Taklampor (fram och bak)
LED-taklampor
Vända dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad för
byte av dessa lampor.
Din PEUGEOT-verkstad kan erbjuda en
utbytessats för LED-lampor.
Taklampor med lampa
W5W-5W
Page 219 of 324

217
Om ett fel uppstår
8► Snäpp loss den genomskinliga kåpan genom
att föra in en liten skruvmejsel i urtagen på båda
sidorna om taklampan.
►
T
a bort lampan och byt den.
Vid återmontering, knäpp fast plastkåpan på sin
plats och se till att den sitter fast.
Platform Cab (bakljus)
1. Blinkers (P21W-21W).
2. Bromslampor (P21W-21W).
3. Positionsljus (R10W-10W).
4. Backljus (P21W-21W).
5. Dimljus (P21W-21W).
►
Lokalisera den defekta lampan.
►
Skruva loss de 4 fästskruvarna från
linsenheten och ta bort den.
►
T
a bort den trasiga lampan genom att trycka
lätt på ovansidan och vrid ett kvarts varv medurs.
►
Byt lampan.
Säkringar
Byta säkring
Alla ingrepp får endast utföras av
en PEUGEOT-verkstad eller en annan
kvalificerad verkstad
Om en säkring byts ut av en tredje part kan
det orsaka allvarliga funktionsfel på fordonet.
Installation av elektriska tillbehör
Elsystemet i bilen är konstruerat för att
fungera störningsfritt med elutrustning som är
standard eller tillval i din bil.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
innan du monterar andra elektriska tillbehör.
PEUGEOT ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och användning
av elektrisk utrustning som inte levererats
eller godkänts av PEUGEOT och som inte
installerats enligt dess rekommendationer
– speciellt om alla anslutna tillbehör
tillsammans har en strömförbrukning på mer
än 10 mA.
12 V-batteri/
tillbehörsbatteri
Tillvägagångssätt för att starta motorn med hjälp
av ett annat batteri eller för att ladda ett urladdat
batteri.
Blystartbatterier
Dessa batterier innehåller skadliga
substanser (svavelsyra och bly).
När de har tjänat ut ska de tas om hand
enligt gällande bestämmelser och får
inte under några omständigheter kastas i
hushållssoporna.
Kassera använda batterier på en bestämd
uppsamlingsplats.
Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska genomföras på
en plats med god ventilation på långt avstånd
från öppna lågor eller gnistkällor, för att
undvika all eventuell risk för explosion eller
brand.
Tvätta händerna när du är klar med dessa
åtgärder.
Elmotor
Platt tillbehörsbatteri
Det är inte längre möjligt att starta
motorn eller ladda om tillbehörsbatteriet.

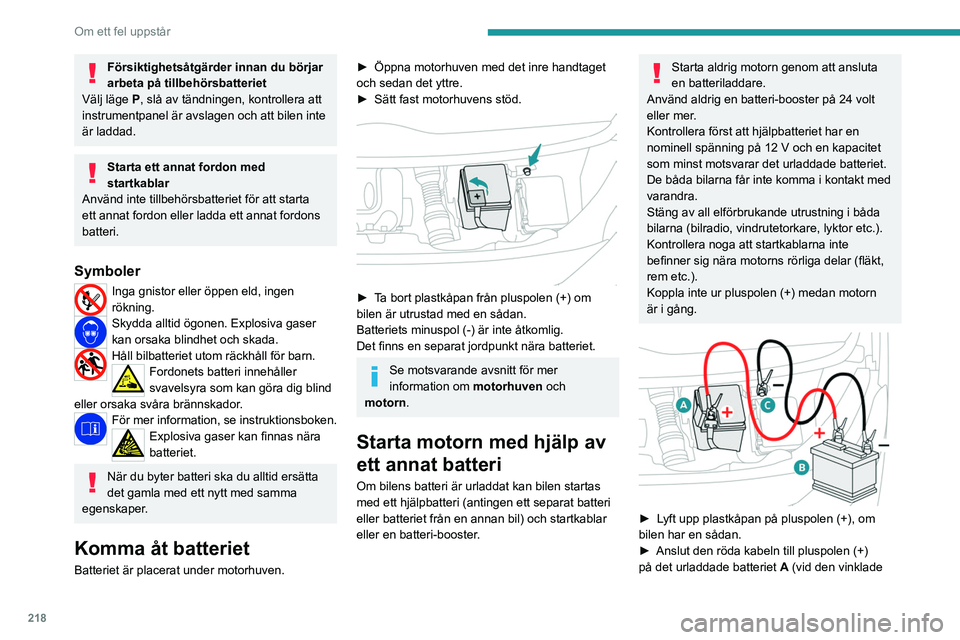

Page 220 of 324

218
Om ett fel uppstår
Försiktighetsåtgärder innan du börjar
arbeta på tillbehörsbatteriet
Välj läge
P
, slå av tändningen, kontrollera att
instrumentpanel är avslagen och att bilen inte
är laddad.
Starta ett annat fordon med
startkablar
Använd inte tillbehörsbatteriet för att starta
ett annat fordon eller ladda ett annat fordons
batteri.
Symboler
Inga gnistor eller öppen eld, ingen
rökning.
Skydda alltid ögonen. Explosiva gaser
kan orsaka blindhet och skada.
Håll bilbatteriet utom räckhåll för barn.Fordonets batteri innehåller
svavelsyra som kan göra dig blind
eller orsaka svåra brännskador.
För mer information, se instruktionsboken.
Explosiva gaser kan finnas nära
batteriet.
När du byter batteri ska du alltid ersätta
det gamla med ett nytt med samma
egenskaper.
Komma åt batteriet
Batteriet är placerat under motorhuven.
► Öppna motorhuven med det inre handtaget
och sedan det yttre.
►
Sätt fast motorhuvens stöd.
► Ta bort plastkåpan från pluspolen (+) om
bilen är utrustad med en sådan.
Batteriets minuspol (-) är inte åtkomlig.
Det finns en separat jordpunkt nära batteriet.
Se motsvarande avsnitt för mer
information om motorhuven och
motorn.
Starta motorn med hjälp av
ett annat batteri
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (antingen ett separat batteri
eller batteriet från en annan bil) och startkablar
eller en batteri-booster.
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en batteri-booster på 24 volt
eller mer.
Kontrollera först att hjälpbatteriet har en
nominell spänning på 12 V och en kapacitet
som minst motsvarar det urladdade batteriet.
De båda bilarna får inte komma i kontakt med
varandra.
Stäng av all elförbrukande utrustning i båda
bilarna (bilradio, vindrutetorkare, lyktor etc.).
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar (fläkt,
rem etc.).
Koppla inte ur pluspolen (+) medan motorn
är i gång.
► Lyft upp plastkåpan på pluspolen (+), om
bilen har en sådan.
►
Anslut den röda kabeln till pluspolen (+)
på det urladdade batteriet
A
(vid den vinklade
