PEUGEOT EXPERT 2023 Instrukcja obsługi (in Polish)

11 9
Bezpieczeństwo

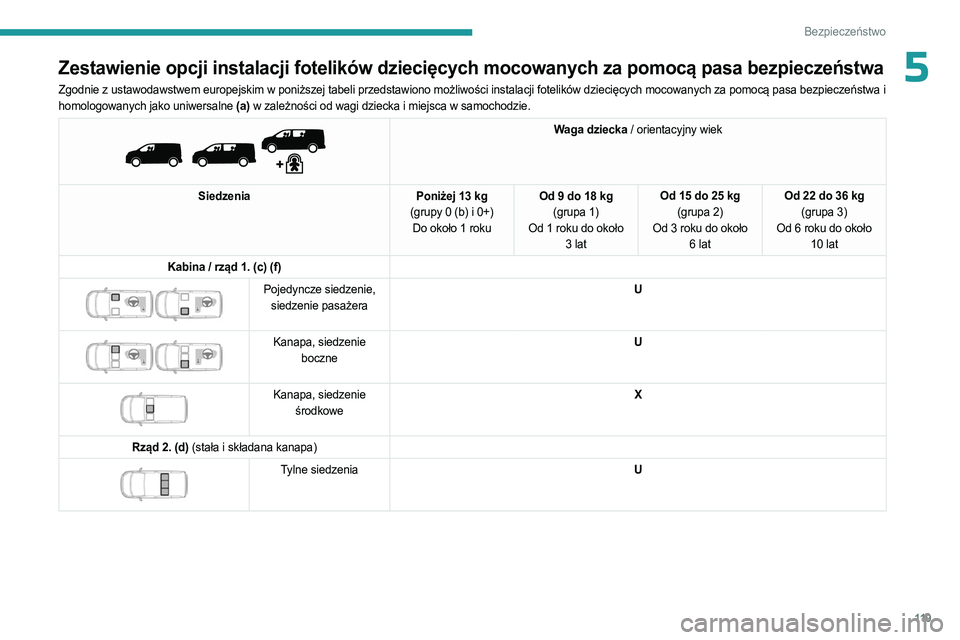

5Zestawienie opcji instalacji fotelików dziecięcych mocowanych za pomocą pasa bezpieczeństwa
Zgodnie z ustawodawstwem europejskim w poniższej tabeli przedstawiono możliwości instalacji fotelików dziecięcych mocowanych za pomocą pasa bezpieczeństwa i
homologowanych jako uniwersalne (a) w zależności od wagi dziecka i miejsca w samochodzie.


Waga dziecka / orientacyjny wiek
Siedzenia Poniżej 13 kg
(grupy 0 (b) i 0+) Do około 1

roku Od 9 do 18 kg
(grupa 1)
Od 1
roku do około 3
lat Od 15 do 25 kg
(grupa 2)
Od 3
roku do około 6
latOd 22 do 36 kg
(grupa 3)
Od 6
roku do około 10
lat
Kabina / rząd 1. (c) (f)


Pojedyncze siedzenie, siedzenie pasażera U


Kanapa, siedzenie
boczne U


Kanapa, siedzenie
środkowe X
Rząd 2. (d) (stała i składana kanapa)


Tylne siedzenia U

120

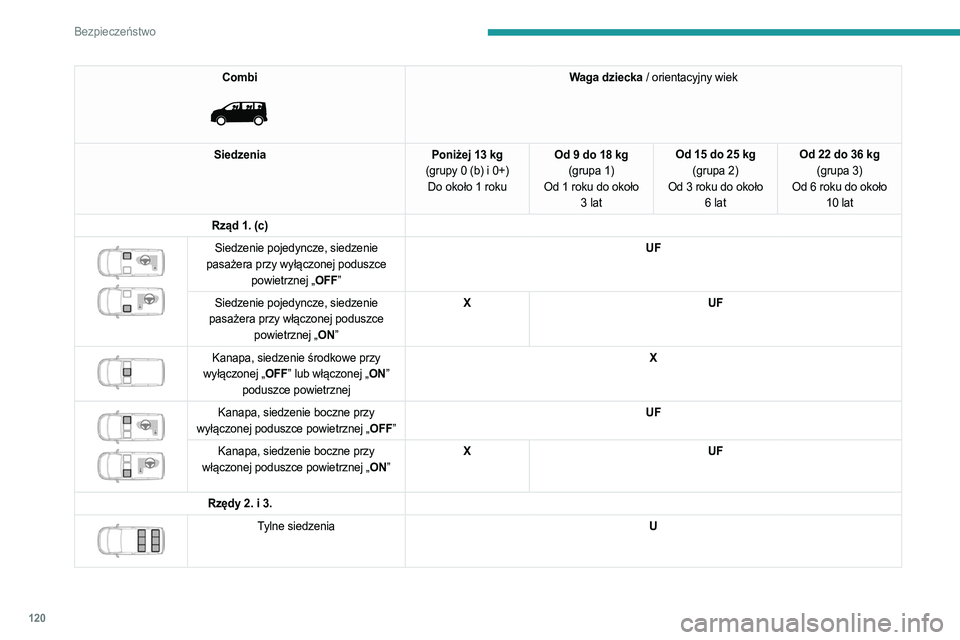

Bezpieczeństwo
Combi

Waga dziecka / orientacyjny wiek
Siedzenia Poniżej 13 kg
(grupy 0 (b) i 0+) Do około 1

roku Od 9 do 18 kg
(grupa 1)
Od 1
roku do około 3
lat Od 15 do 25 kg
(grupa 2)
Od 3
roku do około 6
latOd 22 do 36 kg
(grupa 3)
Od 6
roku do około 10
lat
Rząd 1. (c)


Siedzenie pojedyncze, siedzenie
pasażera przy wyłączonej poduszce powietrznej „OFF” UF
Siedzenie pojedyncze, siedzenie
pasażera przy włączonej poduszce powietrznej „ON” X
UF


Kanapa, siedzenie środkowe przy
wyłączonej „OFF” lub włączonej „ON” poduszce powietrznej X


Kanapa, siedzenie boczne przy
wyłączonej poduszce powietrznej „OFF” UF
Kanapa, siedzenie boczne przy
włączonej poduszce powietrznej „ON” X
UF
Rzędy 2. i 3.


Tylne siedzenia U

121

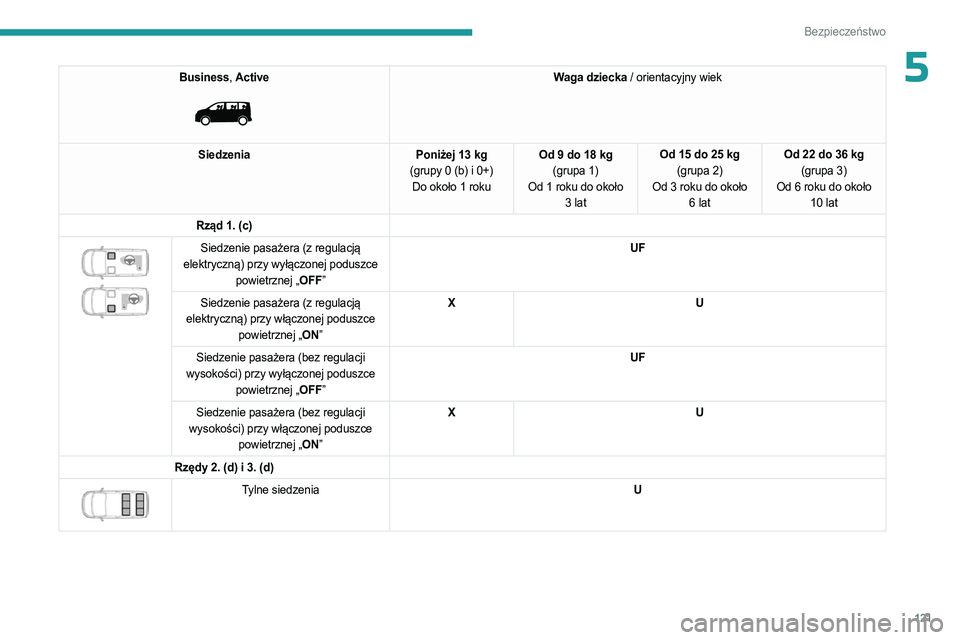

Bezpieczeństwo
5Business, Active

Waga dziecka / orientacyjny wiek
Siedzenia Poniżej 13 kg
(grupy 0 (b) i 0+) Do około 1

roku Od 9 do 18 kg
(grupa 1)
Od 1
roku do około 3
lat Od 15 do 25 kg
(grupa 2)
Od 3
roku do około 6
latOd 22 do 36 kg
(grupa 3)
Od 6
roku do około 10
lat
Rząd 1. (c)


Siedzenie pasażera (z regulacją
elektryczną) przy wyłączonej poduszce powietrznej „OFF” UF
Siedzenie pasażera (z regulacją
elektryczną) przy włączonej poduszce powietrznej „ON” X
U
Siedzenie pasażera (bez regulacji
wysokości) przy wyłączonej poduszce powietrznej „OFF” UF
Siedzenie pasażera (bez regulacji
wysokości) przy włączonej poduszce powietrznej „ON” X
U
Rzędy 2. (d) i 3. (d)


Tylne siedzenia U

122

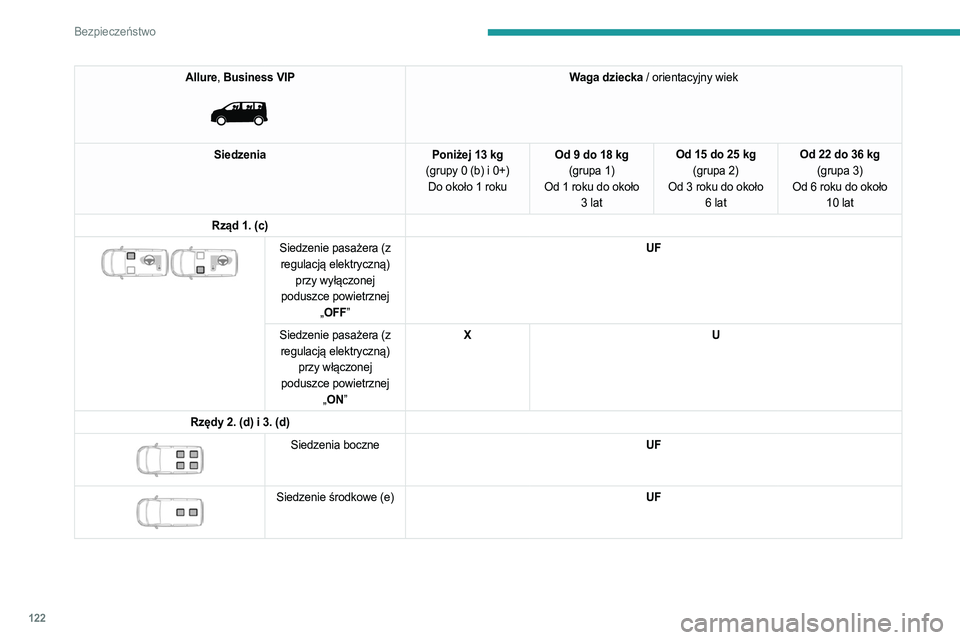

Bezpieczeństwo
Allure, Business VIP

Waga dziecka / orientacyjny wiek
Siedzenia Poniżej 13 kg
(grupy 0 (b) i 0+) Do około 1

roku Od 9 do 18 kg
(grupa 1)
Od 1
roku do około 3
lat Od 15 do 25 kg
(grupa 2)
Od 3
roku do około 6
latOd 22 do 36 kg
(grupa 3)
Od 6
roku do około 10
lat
Rząd 1. (c)


Siedzenie pasażera (z regulacją elektryczną) przy wyłączonej
poduszce powietrznej „OFF” UF
Siedzenie pasażera (z regulacją elektryczną) przy włączonej
poduszce powietrznej „ON” X
U
Rzędy 2. (d) i 3. (d)


Siedzenia boczne UF


Siedzenie środkowe (e) UF

123

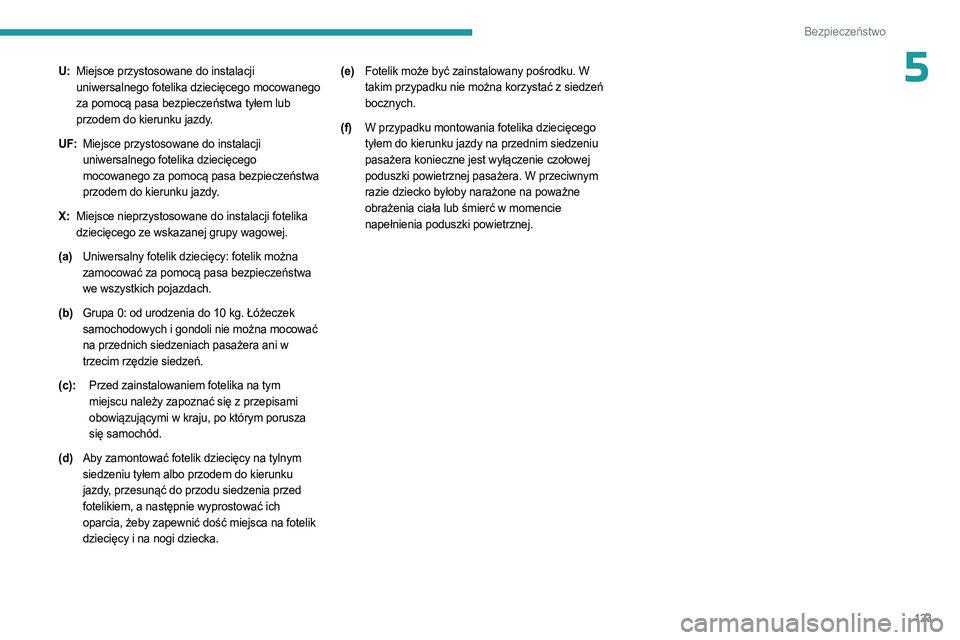

Bezpieczeństwo
5U:Miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego mocowanego
za pomocą pasa bezpieczeństwa tyłem lub
przodem do kierunku jazdy.
UF: Miejsce przystosowane do instalacji
uniwersalnego fotelika dziecięcego
mocowanego za pomocą pasa bezpieczeństwa
przodem do kierunku jazdy.
X: Miejsce nieprzystosowane do instalacji fotelika
dziecięcego ze wskazanej grupy wagowej.
(a) Uniwersalny fotelik dziecięcy: fotelik można
zamocować za pomocą pasa bezpieczeństwa
we wszystkich pojazdach.
(b) Grupa 0: od urodzenia do 10 kg. Łóżeczek
samochodowych i gondoli nie można mocować
na przednich siedzeniach pasażera ani w
trzecim rzędzie siedzeń.
(c): Przed zainstalowaniem fotelika na tym
miejscu należy zapoznać się z przepisami
obowiązującymi w kraju, po którym porusza
się samochód.
(d) Aby zamontować fotelik dziecięcy na tylnym
siedzeniu tyłem albo przodem do kierunku
jazdy, przesunąć do przodu siedzenia przed
fotelikiem, a następnie wyprostować ich
oparcia, żeby zapewnić dość miejsca na fotelik
dziecięcy i na nogi dziecka. (e)
Fotelik może być zainstalowany pośrodku. W
takim przypadku nie można korzystać z siedzeń
bocznych.
(f) W przypadku montowania fotelika dziecięcego
tyłem do kierunku jazdy na przednim siedzeniu
pasażera konieczne jest wyłączenie czołowej
poduszki powietrznej pasażera. W przeciwnym
razie dziecko byłoby narażone na poważne
obrażenia ciała lub śmierć w momencie
napełnienia poduszki powietrznej.

124

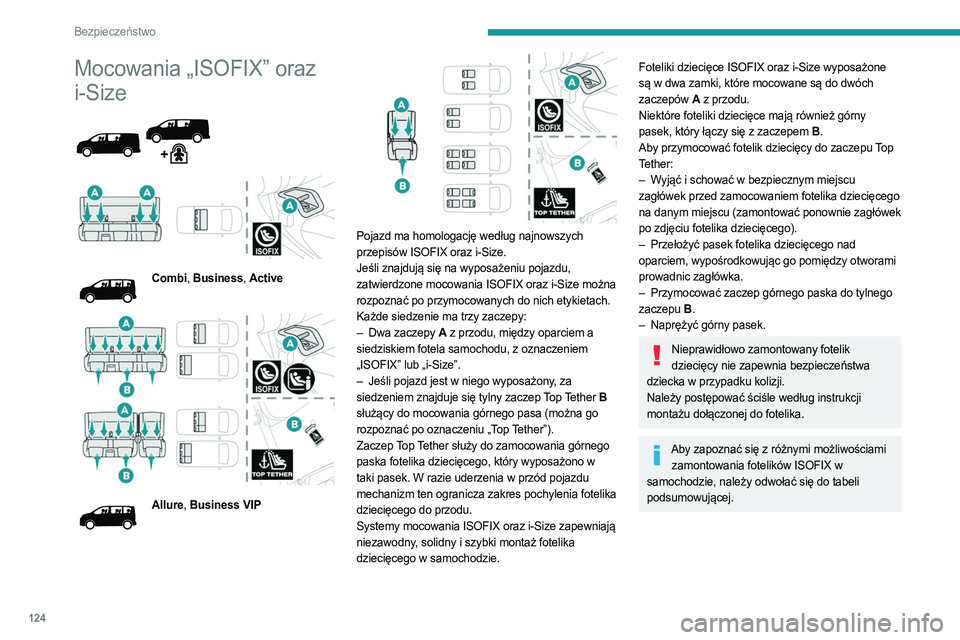

Bezpieczeństwo
Mocowania „ISOFIX” oraz
i-Size




Combi, Business, Active


Allure, Business VIP


Pojazd ma homologację według najnowszych
przepisów ISOFIX oraz i-Size.
Jeśli znajdują się na wyposażeniu pojazdu,
zatwierdzone mocowania ISOFIX oraz i-Size można
rozpoznać po przymocowanych do nich etykietach.
Każde siedzenie ma trzy zaczepy:
–
Dwa zaczepy
A z przodu, między oparciem a
siedziskiem fotela samochodu, z oznaczeniem
„ISOFIX” lub „i-Size”.
–

Jeśli pojazd jest w niego wyposażony
, za
siedzeniem znajduje się tylny zaczep Top Tether B
służący do mocowania górnego pasa (można go
rozpoznać po oznaczeniu „Top Tether”).
Zaczep Top Tether służy do zamocowania górnego
paska fotelika dziecięcego, który wyposażono w
taki pasek. W razie uderzenia w przód pojazdu
mechanizm ten ogranicza zakres pochylenia fotelika
dziecięcego do przodu.
Systemy mocowania ISOFIX oraz i-Size zapewniają
niezawodny, solidny i szybki montaż fotelika
dziecięcego w samochodzie.
Foteliki dziecięce ISOFIX oraz i-Size wyposażone
są w dwa zamki, które mocowane są do dwóch
zaczepów A z przodu.
Niektóre foteliki dziecięce mają również górny
pasek, który łączy się z zaczepem B .
Aby przymocować fotelik dziecięcy do zaczepu Top
Tether:
–

W
yjąć i schować w bezpiecznym miejscu
zagłówek przed zamocowaniem fotelika dziecięcego
na danym miejscu (zamontować ponownie zagłówek
po zdjęciu fotelika dziecięcego).
–

Przełożyć pasek fotelika dziecięcego nad

oparciem, wypośrodkowując go pomiędzy otworami
prowadnic zagłówka.
–

Przymocować zaczep górnego paska do tylnego

zaczepu B .
–

Naprężyć górny pasek.
Nieprawidłowo zamontowany fotelik dziecięcy nie zapewnia bezpieczeństwa
dziecka w przypadku kolizji.
Należy postępować ściśle według instrukcji
montażu dołączonej do fotelika.
Aby zapoznać się z różnymi możliwościami zamontowania fotelików ISOFIX w
samochodzie, należy odwołać się do tabeli
podsumowującej.

125

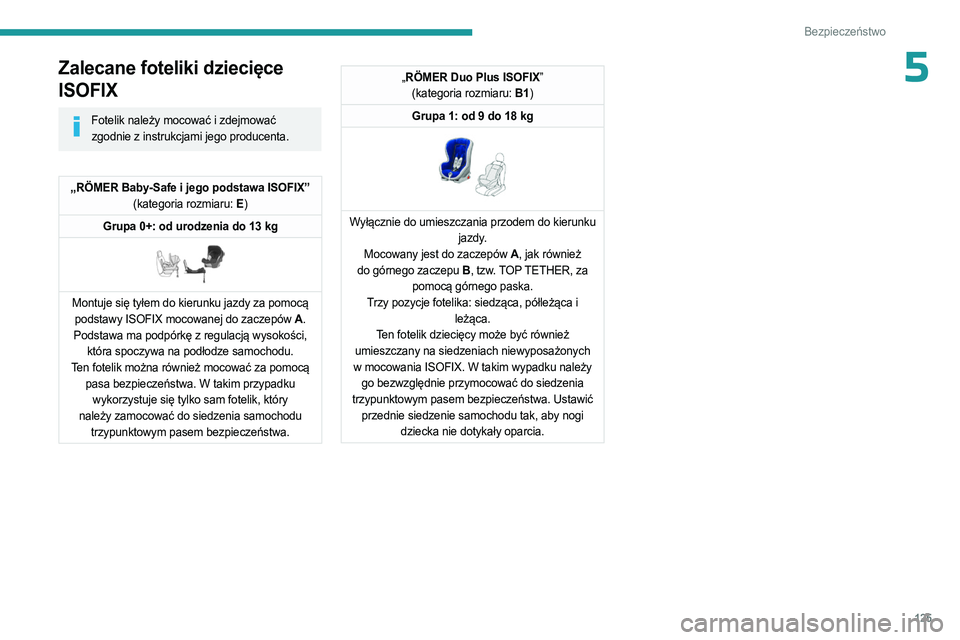

Bezpieczeństwo
5Zalecane foteliki dziecięce
ISOFIX
Fotelik należy mocować i zdejmować zgodnie z instrukcjami jego producenta.
„RÖMER Baby-Safe i jego podstawa ISOFIX” (kategoria rozmiaru: E )
Grupa 0+: od urodzenia do 13 kg


Montuje się tyłem do kierunku jazdy za pomocą podstawy ISOFIX mocowanej do zaczepów A .
Podstawa ma podpórkę z regulacją wysokości, która spoczywa na podłodze samochodu.
Ten fotelik można również mocować za pomocą pasa bezpieczeństwa. W takim przypadku wykorzystuje się tylko sam fotelik, który
należy zamocować do siedzenia samochodu trzypunktowym pasem bezpieczeństwa.
„RÖMER Duo Plus ISOFIX”
(kategoria rozmiaru: B1)
Grupa 1: od 9 do 18 kg


Wyłącznie do umieszczania przodem do kierunku jazdy.
Mocowany jest do zaczepów A , jak również
do górnego zaczepu B , tzw. TOP TETHER, za
pomocą górnego paska.
Trzy pozycje fotelika: siedząca, półleżąca i leżąca.
Ten fotelik dziecięcy może być również
umieszczany na siedzeniach niewyposażonych
w mocowania ISOFIX. W takim wypadku należy go bezwzględnie przymocować do siedzenia
trzypunktowym pasem bezpieczeństwa. Ustawić przednie siedzenie samochodu tak, aby nogi dziecka nie dotykały oparcia.

126
Bezpieczeństwo

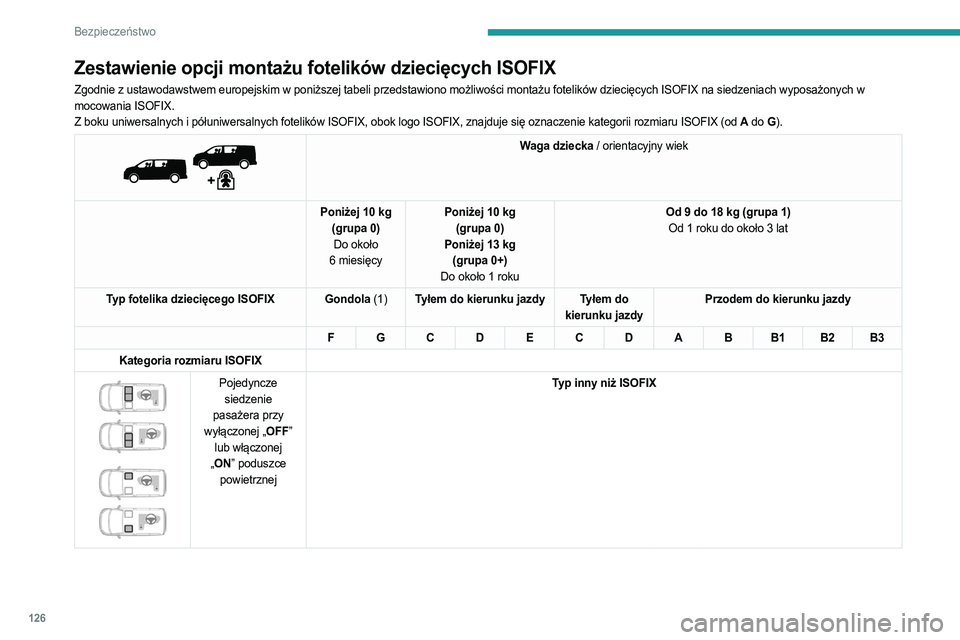

Zestawienie opcji montażu fotelików dziecięcych ISOFIX
Zgodnie z ustawodawstwem europejskim w poniższej tabeli przedstawiono możliwości montażu fotelików dziecięcych ISOFIX na siedzeniach wyposażonych w
mocowania ISOFIX.
Z boku uniwersalnych i półuniwersalnych fotelików ISOFIX, obok logo ISOFIX, znajduje się oznaczenie kategorii rozmiaru ISOFIX (od A do G).


Waga dziecka / orientacyjny wiek
Poniżej 10 kg (grupa 0)Do około
6

miesięcy Poniżej 10

kg
(grupa 0)
Poniżej 13 kg (grupa 0+)
Do około 1

roku Od 9 do 18
kg (grupa 1)
Od 1
roku do około 3 lat
Typ fotelika dziecięcego ISOFIX Gondola (1) Tyłem do kierunku jazdy Tyłem do
kierunku jazdyPrzodem do kierunku jazdy
F G C D E C D ABB1 B2 B3
Kategoria rozmiaru ISOFIX




Pojedyncze siedzenie
pasażera przy
wyłączonej „OFF” lub włączonej
„ ON” poduszce
powietrznej Typ inny niż ISOFIX

127

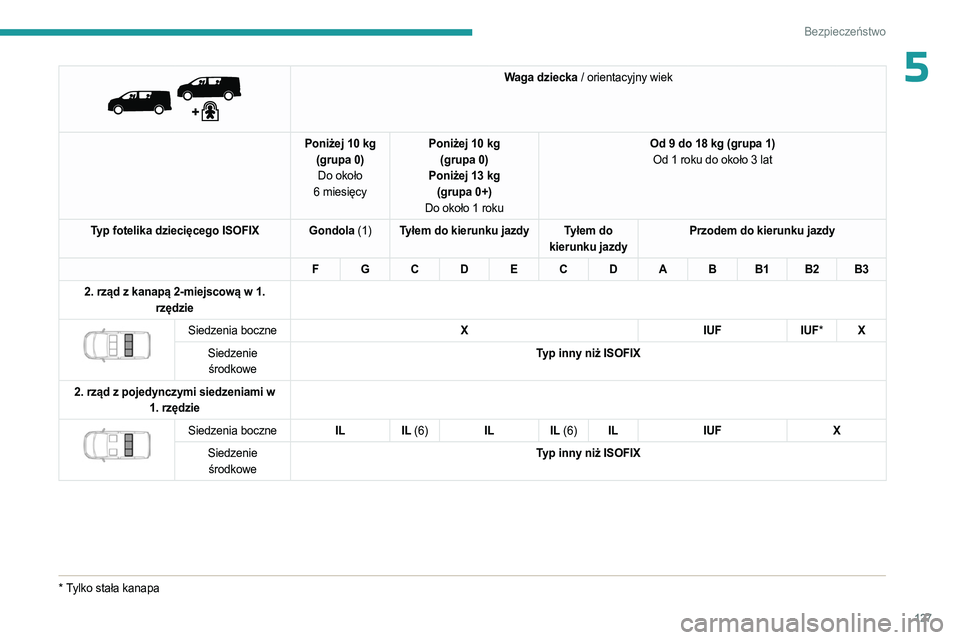

Bezpieczeństwo
5

Waga dziecka / orientacyjny wiek
Poniżej 10 kg (grupa 0)Do około
6

miesięcy Poniżej 10

kg
(grupa 0)
Poniżej 13 kg (grupa 0+)
Do około 1

roku Od 9 do 18
kg (grupa 1)
Od 1
roku do około 3 lat
Typ fotelika dziecięcego ISOFIX Gondola (1) Tyłem do kierunku jazdy Tyłem do
kierunku jazdyPrzodem do kierunku jazdy
F G C D E C D ABB1 B2 B3
2. rząd z kanapą 2-miejscową w 1. rzędzie


Siedzenia boczne XIUFIUF*X
Siedzenie środkowe Typ inny niż ISOFIX
2. rząd z pojedynczymi siedzeniami w 1. rzędzie


Siedzenia boczne IL IL (6) IL IL (6)ILIUF X
Siedzenie środkowe Typ inny niż ISOFIX
* Tylko stała kanapa

128

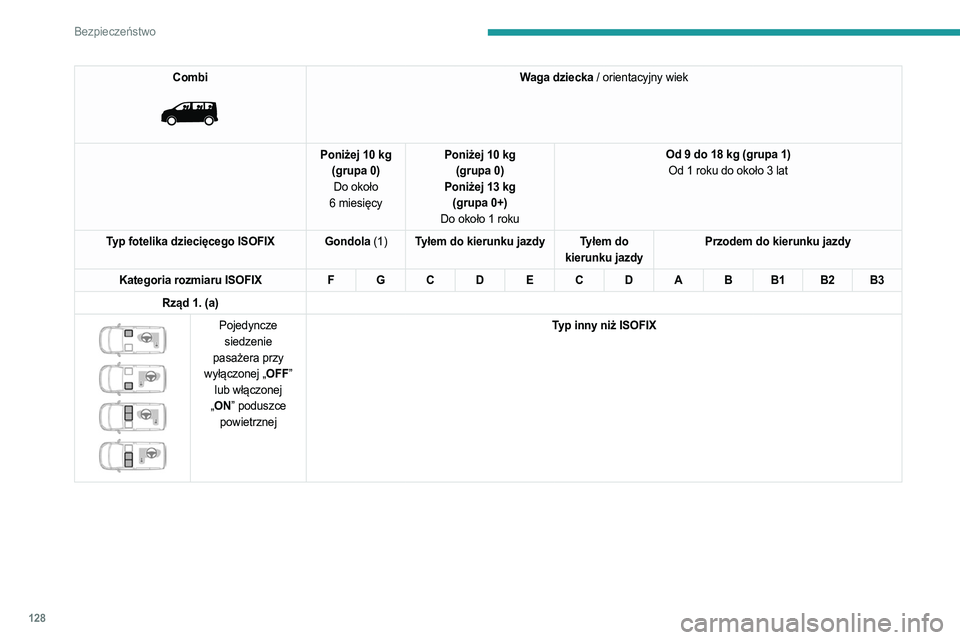

Bezpieczeństwo
Combi

Waga dziecka / orientacyjny wiek
Poniżej 10 kg (grupa 0)Do około
6

miesięcy Poniżej 10

kg
(grupa 0)
Poniżej 13 kg (grupa 0+)
Do około 1

roku Od 9 do 18
kg (grupa 1)
Od 1
roku do około 3 lat
Typ fotelika dziecięcego ISOFIX Gondola (1) Tyłem do kierunku jazdy Tyłem do
kierunku jazdyPrzodem do kierunku jazdy
Kategoria rozmiaru ISOFIX F GC D E C D ABB1 B2 B3
Rząd 1. (a)


Pojedyncze siedzenie
pasażera przy
wyłączonej „OFF” lub włączonej
„ ON” poduszce
powietrznej Typ inny niż ISOFIX
