Peugeot Expert Tepee 2010 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: Expert Tepee, Model: Peugeot Expert Tepee 2010Pages: 238, tamaño PDF: 11.57 MB
Page 131 of 238
122
Cambiar una rueda
- Baje completamente el vehículo plegando el gato, y sáquelo.
- Apriete nuevamente los tornillos de rueda con la manivela, bloquéelos sin
forzar.
- Ponga la rueda a reparar en la cesta. - Enganche la cesta al gancho y vuelva
a subir la cesta con el tornillo y la
manivela. Compruebe que la rueda y la
cesta están bien puestas contra el piso
del vehículo.
- Cierre la trampilla, situada en el apoya pie.
- Desmonte el embellecedor en el vehículo.
Nunca se debe meter debajo del
vehículo cuando éste está levantado
simplemente con un gato.
Nunca utilice una atornilladora en vez de la
manivela desmonta rueda.
REPUESTO
- Ponga la rueda en su sitio en el cubo y empiece a atornillarla con la mano.
- Efectúe un primer apriete con la manivela desmonta rueda.
Page 132 of 238
123
Rejilla antinieve
AYUDA RÁPIDA
7
6. MONTAJE DE LA RUEDA REPARADA
El montaje de la rueda es el mismo que
el de la etapa 5 sin olvidar de poner el
embellecedor de la rueda. La rueda de repuesto no ha sido
concebida para circular en largas
distancias, haga que le controlen
rápidamente el par de apriete de los tornillos
y l a p r e s i ó n d e l a r u e d a d e r e p u e s t o e n l a
red PEUGEOT. Haga igualmente que le
reparen y monten la rueda original lo más
rápidamente posible en la red PEUGEOT. Capítulo 8, parte "Elementos de
i d e n t i f i c a c i ó n " p a r a l o c a l i z a r l a e t i q u e t a
de los neumáticos.
OBTURADOR MÓVIL ANTINIEVE
Según el destino, el obturador amovible
antinieve se instala en la parte baja
del paragolpes delantero, para evitar
el amontonamiento de nieve a nivel del
v e n t i l a d o r d e r e f r i g e r a c i ó n d e l r a d i a d o r .
MONTAJE
- Ponga el obturador amovible antinieve
f r e n t e a s u t e t ó n d e c e n t r a j e A en el
paragolpes delantero.
- M ó n t e l o p r e s i o n a n d o a n i v e l d e c a d a clip B situado en los cuatro lados.
N o o l v i d e q u i t a r e l o b t u r a d o r m ó v i l a n t i n i e v e
cuando la temperatura exterior sea superior
a 10 ºC (sin riesgo de caída de nieve), o si
está remolcando.
DESMONTAJE
- Meta un destornillador a nivel del agujero situado cerca de cada uno de
los clips.
- Efectúe un movimiento de palanca para quitar uno a uno los cuatro clips B .
Page 133 of 238
123
Rejilla antinieve
AYUDA RÁPIDA
7
6. MONTAJE DE LA RUEDA REPARADA
El montaje de la rueda es el mismo que
el de la etapa 5 sin olvidar de poner el
embellecedor de la rueda. La rueda de repuesto no ha sido
concebida para circular en largas
distancias, haga que le controlen
rápidamente el par de apriete de los tornillos
y l a p r e s i ó n d e l a r u e d a d e r e p u e s t o e n l a
red PEUGEOT. Haga igualmente que le
reparen y monten la rueda original lo más
rápidamente posible en la red PEUGEOT. Capítulo 8, parte "Elementos de
i d e n t i f i c a c i ó n " p a r a l o c a l i z a r l a e t i q u e t a
de los neumáticos.
OBTURADOR MÓVIL ANTINIEVE
Según el destino, el obturador amovible
antinieve se instala en la parte baja
del paragolpes delantero, para evitar
el amontonamiento de nieve a nivel del
v e n t i l a d o r d e r e f r i g e r a c i ó n d e l r a d i a d o r .
MONTAJE
- Ponga el obturador amovible antinieve
f r e n t e a s u t e t ó n d e c e n t r a j e A en el
paragolpes delantero.
- M ó n t e l o p r e s i o n a n d o a n i v e l d e c a d a clip B situado en los cuatro lados.
N o o l v i d e q u i t a r e l o b t u r a d o r m ó v i l a n t i n i e v e
cuando la temperatura exterior sea superior
a 10 ºC (sin riesgo de caída de nieve), o si
está remolcando.
DESMONTAJE
- Meta un destornillador a nivel del agujero situado cerca de cada uno de
los clips.
- Efectúe un movimiento de palanca para quitar uno a uno los cuatro clips B .
Page 134 of 238
Cambiar una lámpara
CAMBIAR UNA LÁMPARA
Tipo C
L á m p a r a h a l ó g e n a : q u i t e
el resorte de bloqueo de
su emplazamiento.
Tipo A
Lámpara totalmente de
cristal: tire suavemente
ya que va montada a
p r e s i ó n .
TIPOS DE LÁMPARAS
Diferentes tipos de lámparas están instalados en s u vehículo. Para retirarlos:
Tipo B
Lámpara con bayoneta:
pulse en la lámpara y
retírela girándola en el
sentido contrario a las
agujas de un reloj.
E l c a m b i o d e l a s l á m p a r a s h a l ó g e n a s
debe efectuarse con los faros
apagados desde al menos unos minutos
(riesgo de quemadura grave). No toque
directamente la lámpara con los dedos,
utilice paños sin pelusas.
A l f i n a l d e c a d a o p e r a c i ó n , v e r i f i q u e e l b u e n
funcionamiento de las luces.
Page 135 of 238
Cambiar una lámpara
AYUDA RÁPIDA
7
3. Indicadores de dirección
Tipo B , PY 21 W - 21 W (ámbar)
- Gire el porta-lámpara un cuarto de vuelta, en el sentido contrario a las
agujas de un reloj.
- Quite la lámpara pulsando ligeramente encima y girando en el sentido
contrario a las agujas de un reloj.
- Sustituya la lámpara.
- Compruebe que haya puesto
correctamente la tapa sobre todo su
perímetro para asegurar la estanqueidad.
A b r a e l c a p ó m o t o r . P a r a a c c e d e r a l a s
lámparas, pase la mano por detrás del
b l o q u e ó p t i c o .
Efectúe las operaciones en sentido contrario
para la puesta en su sitio de cada lámpara.
1. Luces de cruce/Luces de carretera
Tipo C , H4 - 55 W
- Quite la tapa del medio tirando de la lengüeta de goma blanda.
- Desconecte el conector eléctrico.
- Quite el resorte de bloqueo.
- Sustituya la lámpara teniendo sumo cuidado en que la parte metálica
corresponda con las ranuras
presentes en el piloto.
2. Luces de posición
Tipo A , W 5 W - 5 W
- Quite la tapa tirando de la lengüeta de goma blanda.
- Saque el porta-lámpara montado a p r e s i ó n t i r a n d o d e l c o n e c t o r .
- Sustituya la lámpara.
- Compruebe que haya puesto correctamente la tapa sobre todo
su perímetro para asegurar la
estanqueidad.
4. Faros antiniebla
Tipo C , H1 - 55 W
Consulte en la red PEUGEOT.
Page 136 of 238
126
Cambiar una lámpara

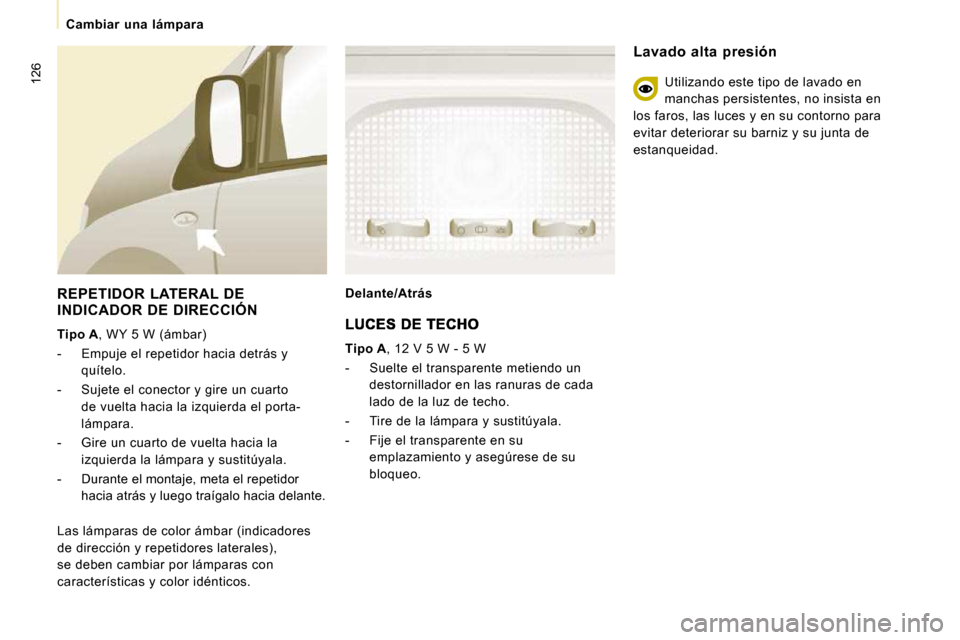

REPETIDOR LATERAL DE INDICADOR DE DIRECCIÓN
Tipo A , WY 5 W (ámbar)
- Empuje el repetidor hacia detrás y quítelo.
- Sujete el conector y gire un cuarto de vuelta hacia la izquierda el porta-
lámpara.
- Gire un cuarto de vuelta hacia la izquierda la lámpara y sustitúyala.
- Durante el montaje, meta el repetidor hacia atrás y luego traígalo hacia delante.
Delante/Atrás
Las lámparas de color ámbar (indicadores
d e d i r e c c i ó n y r e p e t i d o r e s l a t e r a l e s ) ,
se deben cambiar por lámparas con
características y color idénticos.
Tipo A , 12 V 5 W - 5 W
- Suelte el transparente metiendo un destornillador en las ranuras de cada
lado de la luz de techo.
- Tire de la lámpara y sustitúyala.
- Fije el transparente en su emplazamiento y asegúrese de su
bloqueo.
Lavado alta presión
Utilizando este tipo de lavado en
manchas persistentes, no insista en
los faros, las luces y en su contorno para
evitar deteriorar su barniz y su junta de
estanqueidad.
Page 137 of 238
Cambiar una lámpara
AYUDA RÁPIDA
7

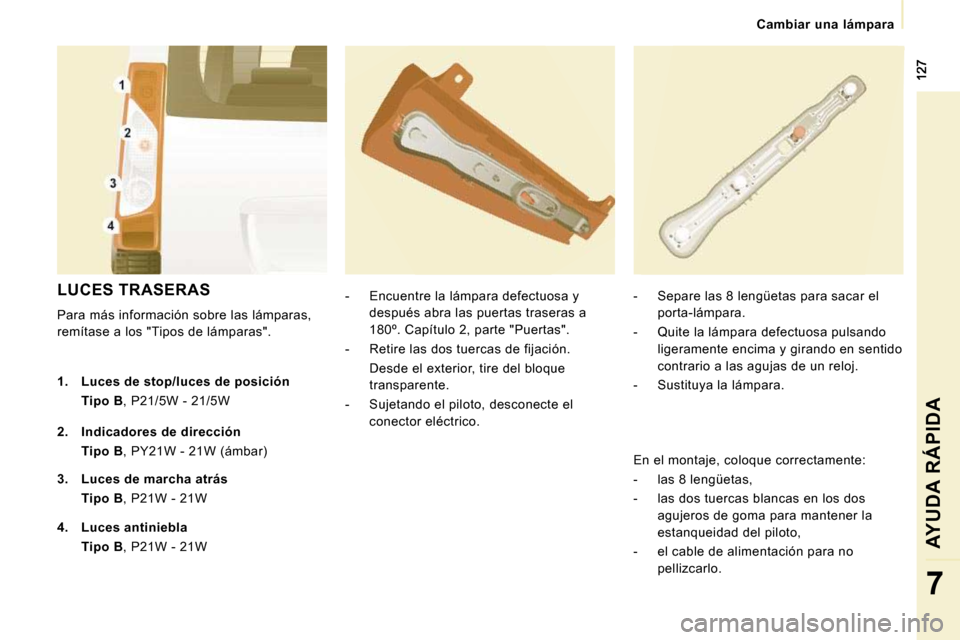

LUCES TRASERAS
P a r a m á s i n f o r m a c i ó n s o b r e l a s l á m p a r a s ,
remítase a los "Tipos de lámparas". - Encuentre la lámpara defectuosa y
después abra las puertas traseras a
180º. Capítulo 2, parte "Puertas".
- R e t i r e l a s d o s t u e r c a s d e f i j a c i ó n .
Desde el exterior, tire del bloque transparente.
- Sujetando el piloto, desconecte el conector eléctrico. - Separe las 8 lengüetas para sacar el
porta-lámpara.
- Quite la lámpara defectuosa pulsando ligeramente encima y girando en sentido
contrario a las agujas de un reloj.
- Sustituya la lámpara.
1. Luces de stop/luces de posición
Tipo B , P21/5W - 21/5W
2. Indicadores de dirección
Tipo B , PY21W - 21W (ámbar)
3. Luces de marcha atrás
Tipo B , P21W - 21W
4. Luces antiniebla
Tipo B , P21W - 21W En el montaje, coloque correctamente:
- las 8 lengüetas,
- las dos tuercas blancas en los dos
agujeros de goma para mantener la
estanqueidad del piloto,
- e l c a b l e d e a l i m e n t a c i ó n p a r a n o pellizcarlo.
Page 138 of 238
128
Cambiar una lámpara

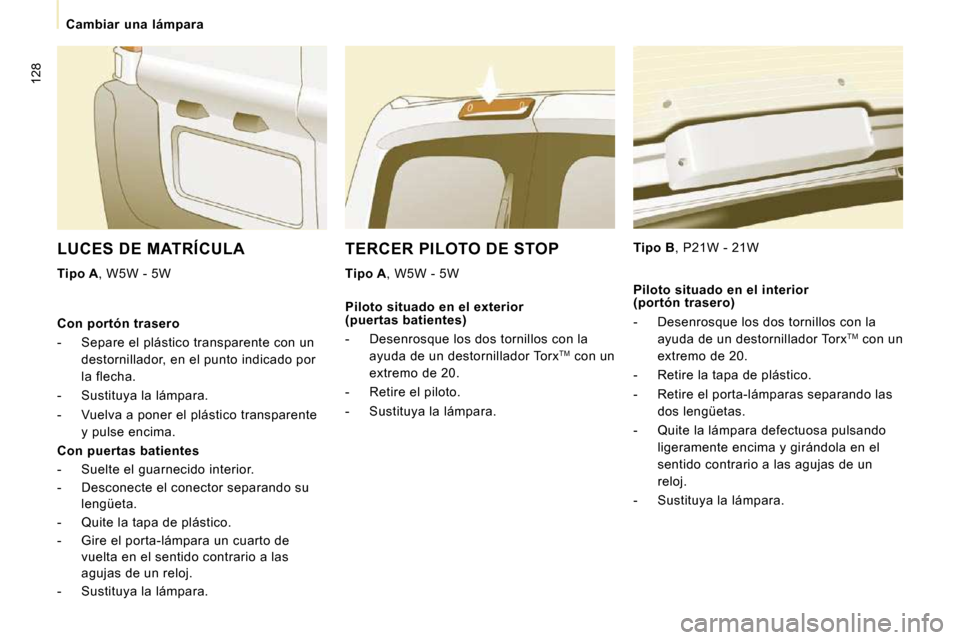

TERCER PILOTO DE STOP
Tipo A , W5W - 5W
Tipo B , P21W - 21W
LUCES DE MATRÍCULA
Tipo A , W5W - 5W
Con portón trasero
- Separe el plástico transparente con un destornillador, en el punto indicado por
la flecha.
- Sustituya la lámpara.
- Vuelva a poner el plástico transparente y pulse encima.
Con puertas batientes
- Suelte el guarnecido interior.
- Desconecte el conector separando su lengüeta.
- Quite la tapa de plástico.
- Gire el porta-lámpara un cuarto de vuelta en el sentido contrario a las
agujas de un reloj.
- Sustituya la lámpara. Piloto situado en el exterior
(puertas batientes)
- Desenrosque los dos tornillos con la
ayuda de un destornillador Torx TM
con un
extremo de 20.
- Retire el piloto.
- Sustituya la lámpara. Piloto situado en el interior
(portón trasero)
- Desenrosque los dos tornillos con la
ayuda de un destornillador Torx TM
con un
extremo de 20.
- Retire la tapa de plástico.
- Retire el porta-lámparas separando las dos lengüetas.
- Quite la lámpara defectuosa pulsando ligeramente encima y girándola en el
sentido contrario a las agujas de un
reloj.
- Sustituya la lámpara.
Page 139 of 238
129
Cambiar un fusible
AYUDA RÁPIDA
7

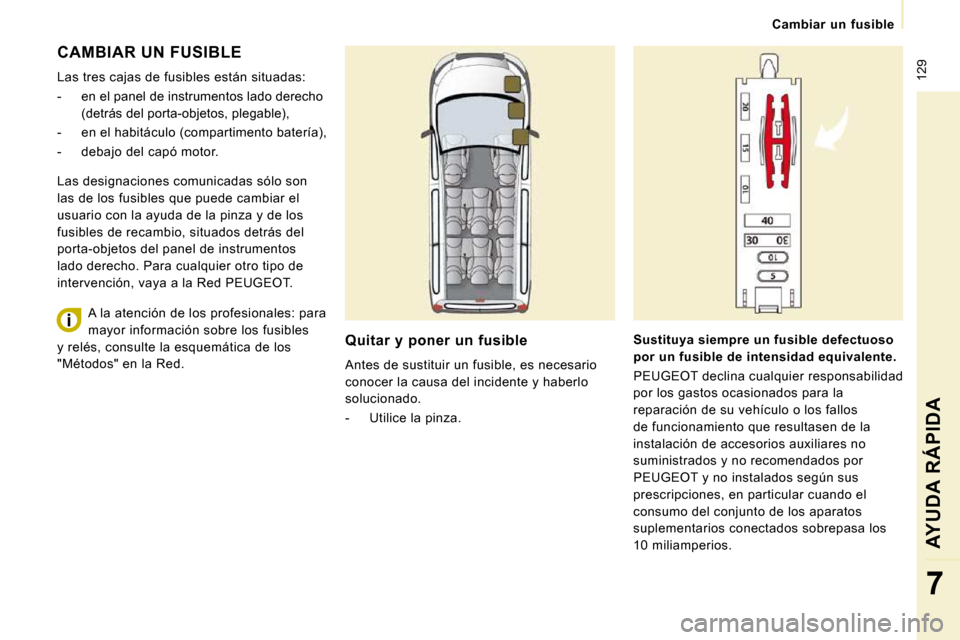

CAMBIAR UN FUSIBLE
Las tres cajas de fusibles están situadas:
- en el panel de instrumentos lado derecho (detrás del porta-objetos, plegable),
- en el habitáculo (compartimento batería),
- d e b a j o d e l c a p ó m o t o r .
Quitar y poner un fusible
Antes de sustituir un fusible, es necesario
conocer la causa del incidente y haberlo
solucionado.
- Utilice la pinza.
Sustituya siempre un fusible defectuoso
por un fusible de intensidad equivalente.
PEUGEOT declina cualquier responsabilidad
por los gastos ocasionados para la
r e p a r a c i ó n d e s u v e h í c u l o o l o s f a l l o s
de funcionamiento que resultasen de la
i n s t a l a c i ó n d e a c c e s o r i o s a u x i l i a r e s n o
suministrados y no recomendados por
PEUGEOT y no instalados según sus
prescripciones, en particular cuando el
consumo del conjunto de los aparatos
suplementarios conectados sobrepasa los
10 miliamperios.
L a s d e s i g n a c i o n e s c o m u n i c a d a s s ó l o s o n
las de los fusibles que puede cambiar el
usuario con la ayuda de la pinza y de los
fusibles de recambio, situados detrás del
porta-objetos del panel de instrumentos
lado derecho. Para cualquier otro tipo de
i n t e r v e n c i ó n , v a y a a l a R e d P E U G E O T .
A l a a t e n c i ó n d e l o s p r o f e s i o n a l e s : p a r a
m a y o r i n f o r m a c i ó n s o b r e l o s f u s i b l e s
y relés, consulte la esquemática de los
"Métodos" en la Red.
Page 140 of 238
130
Cambiar un fusible
FUSIBLES PANEL DE INSTRUMENTOS LADO DERECHO
- Bascule el porta-objetos y tire de él fuertemente para acceder a los fusibles.
Fusibles
A
(amperios)
Función
1 15 Limpialunas trasero
2 - Libre
3 5 Calculador airbag
4 10 Sensor ángulo volante, Toma diagnosis, Sensor E SP,
V e n t i l a c i ó n m a n u a l , C o n t a c t o r e m b r a g u e , A l t u r a d e l o s f a r o s ,
Bomba filtro de partículas
5 30 Retrovisores con mando eléctrico,
Motor elevalunas pasajero
6 30 A l i m e n t a c i ó n e l e v a l u n a s d e l a n t e r o
7 5 Luces de techo y luz guantera
8 20 P a n t a l l a m u l t i f u n c i ó n , S i r e n a a l a r m a a n t i r r o b o , A u t o r r a d i o ,
Cargador compact disc, Radioteléfono, Cajetín servi cio
remolque (post-equipamiento)
9 10 Toma accesorios en fila 2
10 30 C o r r e c t o r d e p l a t o t r a s e r o , C o n m u t a c i ó n e n e l v o l a n t e ,
Combinado
11 15 Toma diagnosis, Contactor antirrobo
12 15 Kit manos libres, Calculador airbag, Calculador ayuda al
estacionamiento
13 5 Cajetín de servicio motor, Cajetín de servicio remolque
14 15 S e n s o r d e l l u v i a , V e n t i l a c i ó n t r a s e r a , A i r e a c o n d i c i o n a d o
automático, Combinado
15 30 Bloqueo/desbloqueo/superbloqueo de las puertas
16 - Libre
17 40 Luneta trasera con desempañado, Retrovisores co n
desempañado
