Peugeot Expert Tepee 2010 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: Expert Tepee, Model: Peugeot Expert Tepee 2010Pages: 238, tamaño PDF: 11.57 MB
Page 141 of 238
Cambiar un fusible
AYUDA RÁPIDA
7

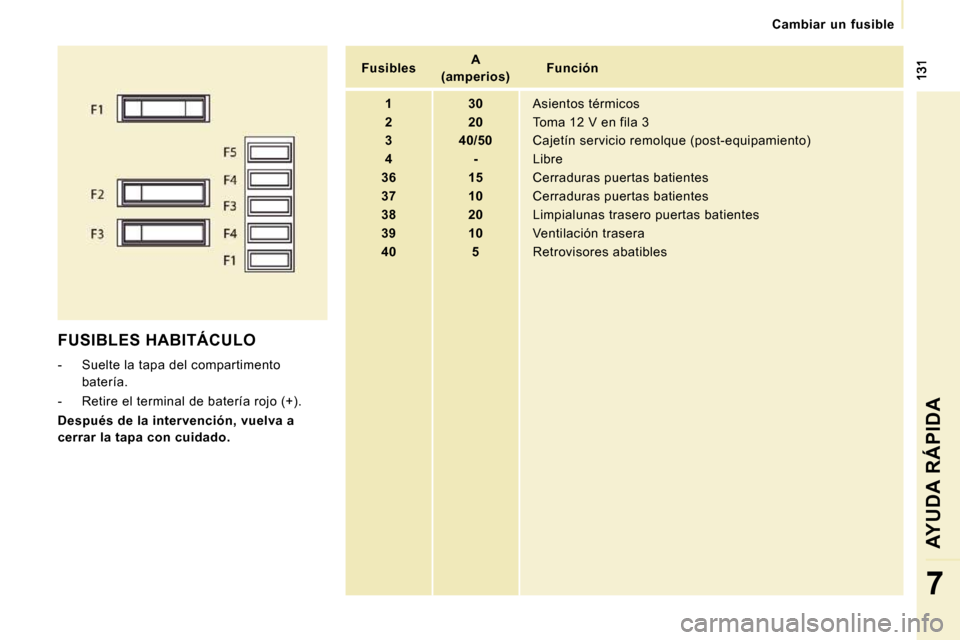

FUSIBLES HABITÁCULO
- Suelte la tapa del compartimento batería.
- Retire el terminal de batería rojo (+).
Después de la intervención, vuelva a
cerrar la tapa con cuidado.
Fusibles
A
(amperios)
Función
1 30 Asientos térmicos
2 20 Toma 12 V en fila 3
3 40/50 Cajetín servicio remolque (post-equipamiento)
4 - Libre
36 15 Cerraduras puertas batientes
37 10 Cerraduras puertas batientes
38 20 Limpialunas trasero puertas batientes
39 10 V e n t i l a c i ó n t r a s e r a
40 5 Retrovisores abatibles
Page 142 of 238
132
Cambiar un fusible

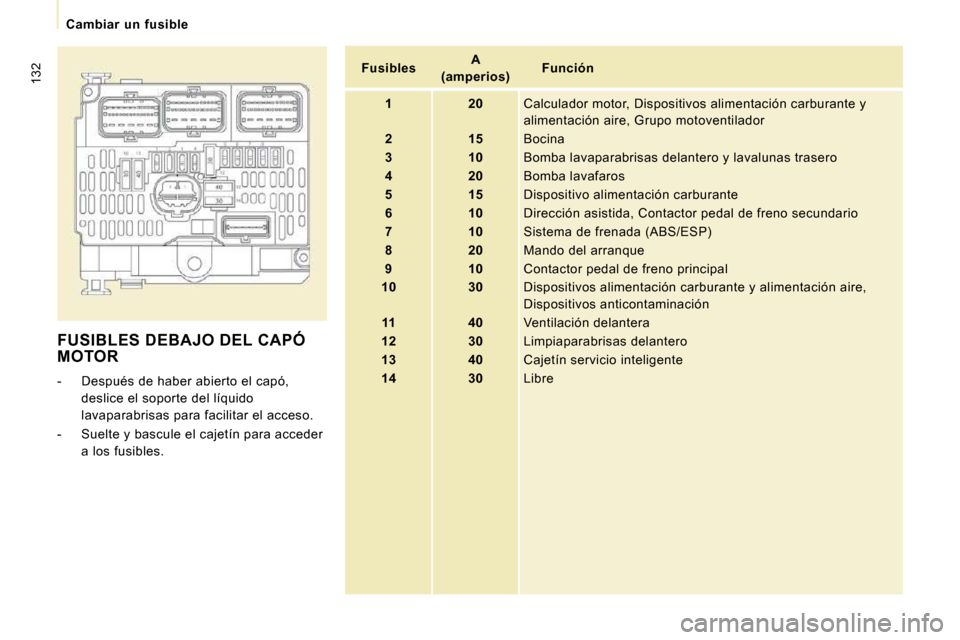

FUSIBLES DEBAJO DEL CAPÓ MOTOR
- D e s p u é s d e h a b e r a b i e r t o e l c a p ó , deslice el soporte del líquido
lavaparabrisas para facilitar el acceso.
- Suelte y bascule el cajetín para acceder a los fusibles.
Fusibles
A
(amperios)
Función
1 20 C a l c u l a d o r m o t o r , D i s p o s i t i v o s a l i m e n t a c i ó n c a r b u r a n t e y
a l i m e n t a c i ó n a i r e , G r u p o m o t o v e n t i l a d o r
2 15 Bocina
3 10 Bomba lavaparabrisas delantero y lavalunas tras ero
4 20 Bomba lavafaros
5 15 D i s p o s i t i v o a l i m e n t a c i ó n c a r b u r a n t e
6 10 D i r e c c i ó n a s i s t i d a , C o n t a c t o r p e d a l d e f r e n o s e c u n d a r i o
7 10 Sistema de frenada (ABS/ESP)
8 20 Mando del arranque
9 10 Contactor pedal de freno principal
10 30 D i s p o s i t i v o s a l i m e n t a c i ó n c a r b u r a n t e y a l i m e n t a c i ó n a i r e ,
D i s p o s i t i v o s a n t i c o n t a m i n a c i ó n
11 40 V e n t i l a c i ó n d e l a n t e r a
12 30 Limpiaparabrisas delantero
13 40 Cajetín servicio inteligente
14 30 Libre
Page 143 of 238
133

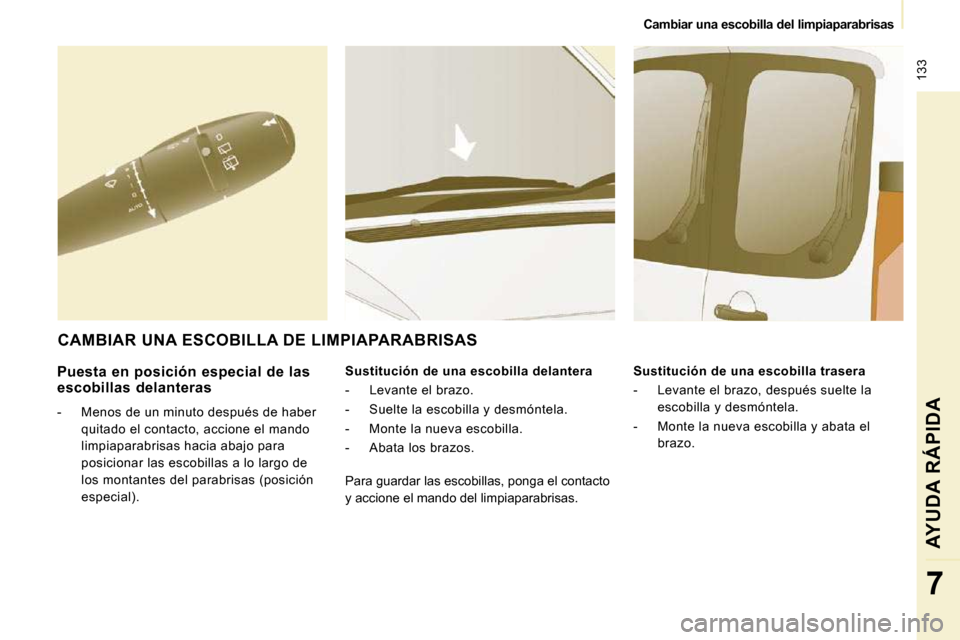

Cambiar una escobilla del limpiaparabrisas
AYUDA RÁPIDA
7
Puesta en posición especial de las escobillas delanteras
- Menos de un minuto después de haber quitado el contacto, accione el mando
limpiaparabrisas hacia abajo para
posicionar las escobillas a lo largo de
l o s m o n t a n t e s d e l p a r a b r i s a s ( p o s i c i ó n
especial). Sustitución de una escobilla delantera
- Levante el brazo.
- S u e l t e l a e s c o b i l l a y d e s m ó n t e l a .
- Monte la nueva escobilla.
- Abata los brazos.
Sustitución de una escobilla trasera
- Levante el brazo, después suelte la
e s c o b i l l a y d e s m ó n t e l a .
- Monte la nueva escobilla y abata el brazo.
CAMBIAR UNA ESCOBILLA DE LIMPIAPARABRISAS
Para guardar las escobillas, ponga el contacto
y accione el mando del limpiaparabrisas.
Page 144 of 238
134

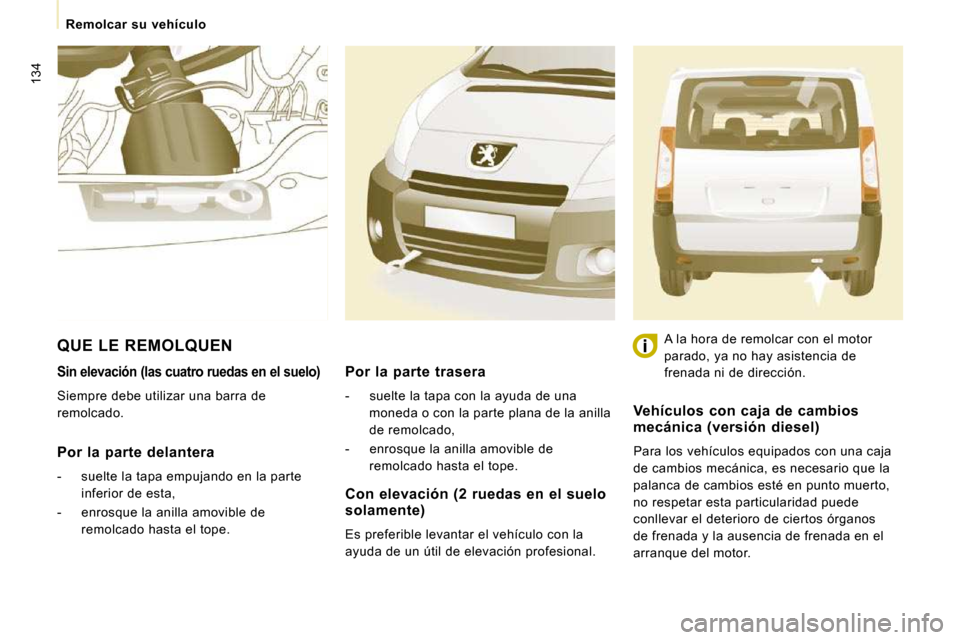

Remolcar su vehículo
Sin elevación (las cuatro ruedas en el suelo)
Siempre debe utilizar una barra de
remolcado.
Por la parte delantera
- suelte la tapa empujando en la parte inferior de esta,
- enrosque la anilla amovible de remolcado hasta el tope.
QUE LE REMOLQUEN
Con elevación (2 ruedas en el suelo solamente)
Es preferible levantar el vehículo con la
a y u d a d e u n ú t i l d e e l e v a c i ó n p r o f e s i o n a l .
Por la parte trasera
- suelte la tapa con la ayuda de una moneda o con la parte plana de la anilla
de remolcado,
- enrosque la anilla amovible de remolcado hasta el tope. A la hora de remolcar con el motor
parado, ya no hay asistencia de
f r e n a d a n i d e d i r e c c i ó n . Vehículos con caja de cambios mecánica (versión diesel)
Para los vehículos equipados con una caja
de cambios mecánica, es necesario que la
palanca de cambios esté en punto muerto,
no respetar esta particularidad puede
c o n l l e v a r e l d e t e r i o r o d e c i e r t o s ó r g a n o s
de frenada y la ausencia de frenada en el
arranque del motor.
Page 145 of 238
135
Medio Ambiente
AYUDA RÁPIDA
7
MEDIO AMBIENTE
Con usted, PEUGEOT actúa para la
p r o t e c c i ó n d e l m e d i o a m b i e n t e .
Le invitamos que consulte en la página
www.peugeot.com , Los motores PEUGEOT Diesel HDi -
i n y e c c i ó n d i r e c t a d i e s e l C o m m o n R a i l -
tienen la característica de ofrecer un bajo
consumo y de minimizar las emisiones de
CO
2 . M á s a l l á d e e s t a c o n t r i b u c i ó n , e s t o s
motores aportan más suavidad en una
c o n d u c c i ó n p a r t i c u l a r m e n t e a p r e c i a d a . - respete los vencimientos de los
mantenimientos, a efectuar en la Red
PEUGEOT, habilitada para almacenar
las baterías y los líquidos usados,
- proscribir los aditivos en el aceite motor, para preservar la fiabilidad
de los motores y los dispositivos de
a n t i p o l u c i ó n .
R e m í t a s e e n l a g u í a d e u t i l i z a c i ó n a l o s
consejos de "uso correcto", al arranque
y a la parada, al final del capítulo 2.
seleccione el menú
< ENVIRONNEMENT > y más
concretamente < OPÉRATION CARBONE >
para descubrir < THE NURSERY >. seleccione el menú
< ENVIRONNEMENT > y más
concretamente < OPÉRATION CARBONE >
para descubrir < LA PEPINIERE >. Como usuario, usted puede contribuir,
también, a proteger el medio ambiente
siguiendo ciertas reglas:
- a d o p t e u n e s t i l o d e c o n d u c c i ó n
preventivo, sin aceleraciones frecuentes
y brutales,
Page 146 of 238
136

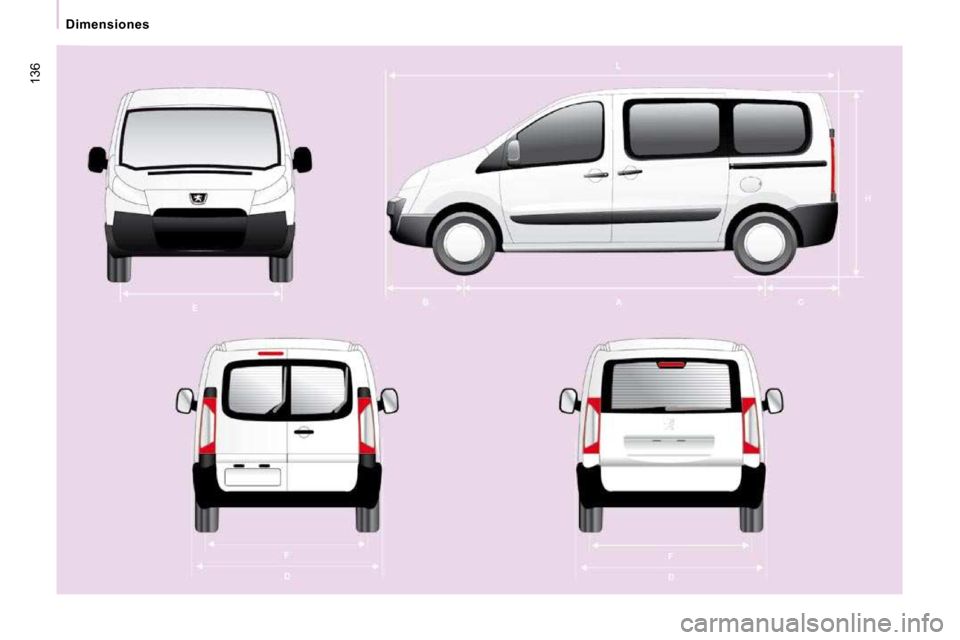

Dimensiones
Page 147 of 238
137

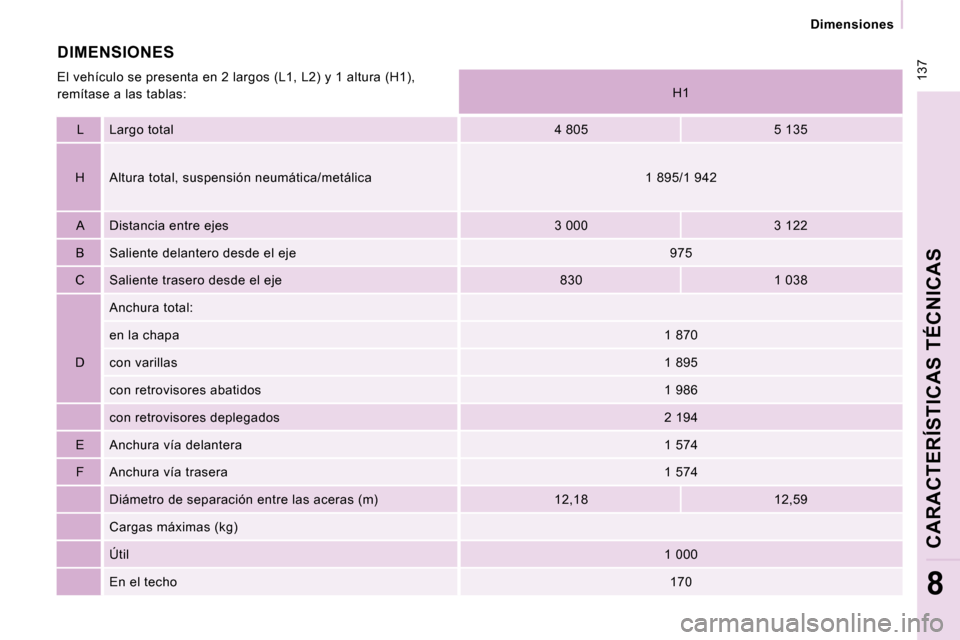

Dimensiones
CARACTERÍSTICAS TÉCNICAS
8
H1
L Largo total 4 805 5 135
H Altura total, suspensión neumática/metálica 1 895/1 942
A Distancia entre ejes 3 000 3 122
B Saliente delantero desde el eje 975
C Saliente trasero desde el eje 830 1 038
Anchura total:
en la chapa 1 870
D con varillas 1 895
con retrovisores abatidos 1 986
con retrovisores deplegados 2 194
E Anchura vía delantera 1 574
F Anchura vía trasera 1 574
Diámetro de separación entre las aceras (m) 12,18 12,59
Cargas máximas (kg)
Útil 1 000
En el techo 170
DIMENSIONES
El vehículo se presenta en 2 largos (L1, L2) y 1 altura (H1),
remítase a las tablas:
Page 148 of 238
138
Dimensiones

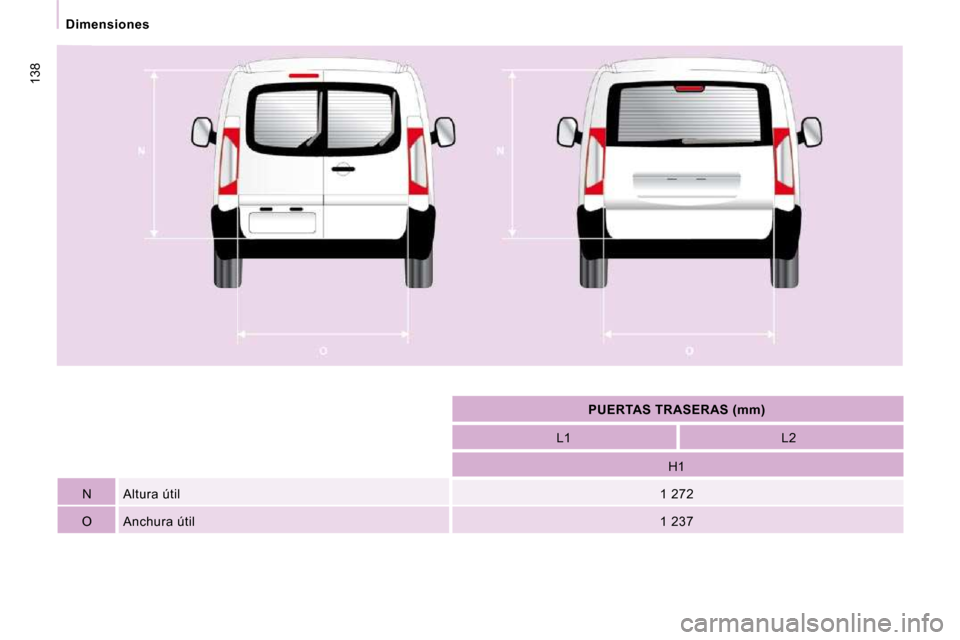

PUERTAS TRASERAS (mm)
L1 L2
H1
N Altura útil 1 272
O Anchura útil 1 237
Page 149 of 238
139
Dimensiones
CARACTERÍSTICAS TÉCNICAS
8

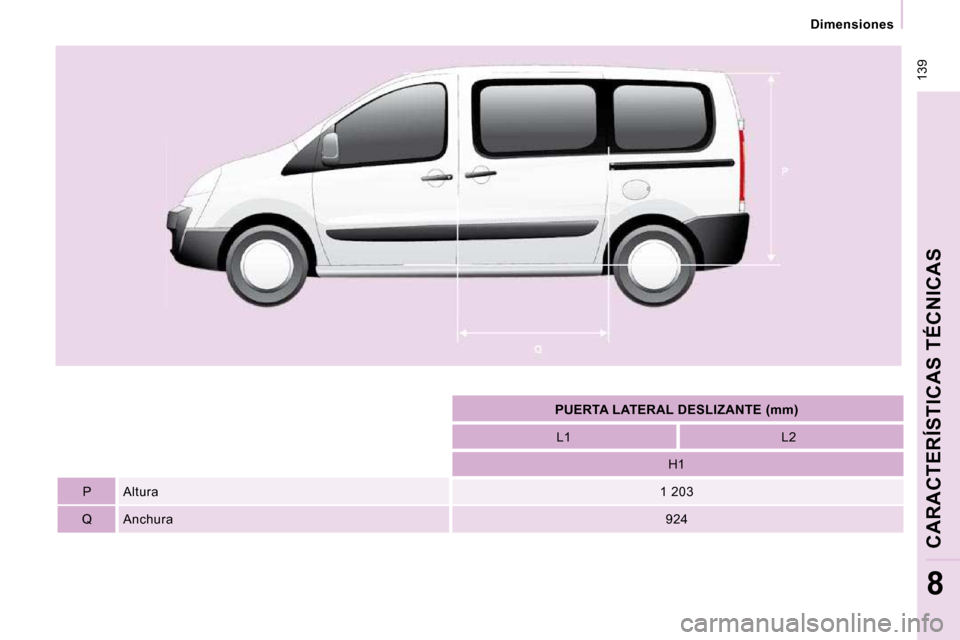

PUERTA LATERAL DESLIZANTE (mm)
L1 L2 H1
P Altura 1 203
Q Anchura 924
Page 150 of 238
140
Masas

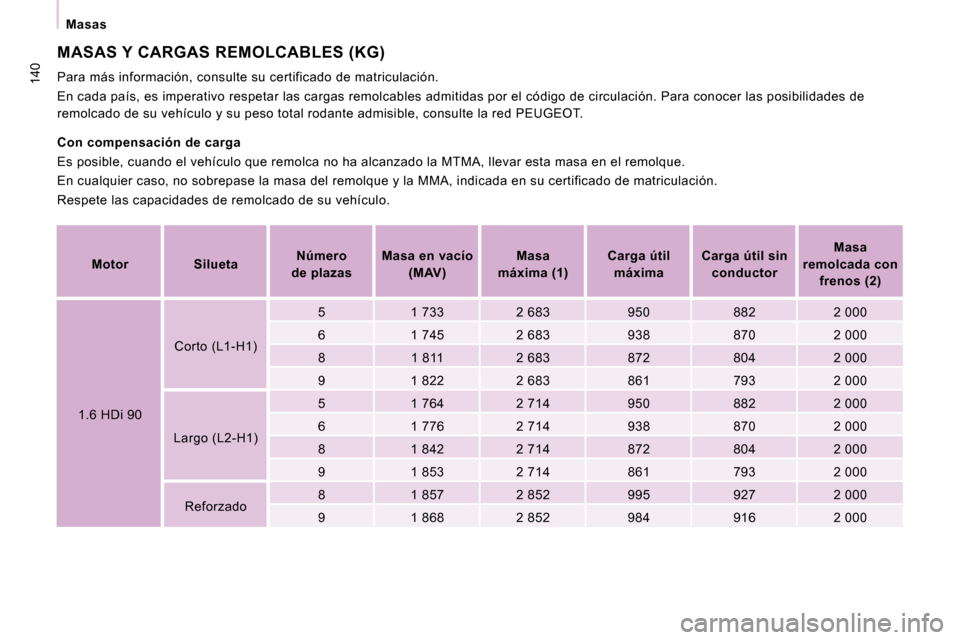

MASAS Y CARGAS REMOLCABLES (KG)
Para más información, consulte su certificado de matriculación.
En cada país, es imperativo respetar las cargas re molcables admitidas por el código de circulación. P ara conocer las posibilidades de
remolcado de su vehículo y su peso total rodante ad misible, consulte la red PEUGEOT.
Con compensación de carga
Es posible, cuando el vehículo que remolca no ha a lcanzado la MTMA, llevar esta masa en el remolque.
En cualquier caso, no sobrepase la masa del remolq ue y la MMA, indicada en su certificado de matriculación.
Respete las capacidades de remolcado de su vehícul o.
Motor Silueta
Número
de plazas
Masa en vacío
(MAV)
Masa
máxima (1)
Carga útil
máxima
Carga útil sin
conductor
Masa
remolcada con frenos (2)
1.6 HDi 90 Corto (L1-H1)
5 1 733 2 683 950 882 2 000
6 1 745 2 683 938 870 2 000
8 1 811 2 683 872 804 2 000
9 1 822 2 683 861 793 2 000
Largo (L2-H1) 5 1 764 2 714 950 882 2 000
6 1 776 2 714 938 870 2 000
8 1 842 2 714 872 804 2 000
9 1 853 2 714 861 793 2 000
Reforzado 8 1 857 2 852 995 927 2 000
9 1 868 2 852 984 916 2 000
