Page 71 of 225
69
Praktische voorzieningen
ERGONOMIE en COMFORT
3
Tunnel en galerij in het interieur
De tunnel boven de cabine is toegankelijk
via de laadruimte. In combinatie met een speciale galerij biedt deze
tunnel de mogelijkheid om langwerpige
lichte voorwerpen te vervoeren (kabelgoten, slangen , enz.).
Page 72 of 225
70
Achtervering
Standaard vering
De lange veerwegen zorgen zowel in
onbeladen als in beladen toestand voor
een stabiel weggedrag. U hoeft er geen
werkzaamheden aan te verrichten. Zorg er
wel voor dat het veersysteem goed wordt
onderhouden en dat het laadvermogen niet
wordt overschreden. constante wagenhoogte achter. Twee
wagenhoogtesensoren detecteren het
verhogen of verlagen van het laadgewicht
van de auto. Zodra alle portieren van de
auto zijn gesloten, activeren de sensoren de
automatische regeling van de wagenhoogte en
wordt op basis van de rijomstandigheden de
optimale hoogte van de achtervering bepaald.
Automatische wagenhoogteregeling uitschakelen
De knop waarmee de automatische
wagenhoogteregeling kan worden uitgeschakeld,
bevindt zich rechts aan de achterzijde van de auto.
ACHTERVERING
De automatische wagenhoogteregeling
moet onder de volgende omstandigheden
zijn uitgeschakeld:
- werkzaamheden aan de onderzijde van de auto,
- wielen verwisselen,
- vervoeren van de auto per vrachtauto,
trein, ferryboot, schip, ...
Er zijn 2 typen vering leverbaar.
Luchtvering achter
(volgens uitvoering)
Dit type vering zorgt onafhankelijk van
de belading (als het laadvermogen
niet wordt overschreden) voor een
1. Automatische
regeling
2. Handmatige
regeling
1 - Automatische wagenhoogteregeling achter
De luchtvering regelt automatisch de hoogte
van de achtervering van uw auto.
Als de wagenhoogte niet optimaal
is en wordt aangepast, knippert
een rood verklikkerlampje op het
instrumentenpaneel van uw auto,
rijd met een lage snelheid tot het
verklikkerlampje uitgaat.
De automatische wagenhoogteregeling
wordt onderbroken:
- als een portier/achterdeur is geopend,
- tijdens het remmen of bij stilstaande auto en ingetrapt rempedaal (bijv.
wachten voor het rode licht). Bij stilstaande auto:
- druk lang op de knop,
- laat de knop.
Het uitschakelen wordt bevestigd
door het lampje dat ongeveer 30 seconden
blijft branden.
Automatische wagenhoogteregeling weer
inschakelen
Bij stilstaande auto:
- druk lang op de knop,
- laat de knop los.
Het inschakelen wordt bevestigd
door het lampje dat uit gaat.
Afhankelijk van de instellingen kan er
tijdens deze handelingen een geluidssignaal
klinken.
Twee functies
Page 73 of 225
71
Achtervering
ERGONOMIE en COMFORT
3
2 - Handmatige regeling van de wagenhoogte achter (volgens uitvoering)
Eerste gebruik
Druk ongeveer 2 seconden op de knop om
de functie te initialiseren.
Terugkeren naar de optimale wagenhoogte
Druk twee keer op de bovenzijde (bij een
lage stand van de vering) of onderzijde (bij
een hoge stand van de vering) van de knop.
Voer deze handelingen altijd uit bij
stilstaande auto en:
- gesloten voorportieren en schuifdeuren,
- aangetrokken handrem,
- zonder dat het rempedaal wordt
ingetrapt.
De knop bevindt zich rechts aan de
achterzijde van de auto.
Met behulp van deze handmatige regeling
kan de wagenhoogte achter worden
verlaagd of verhoogd om het in- en uitladen
te vergemakkelijken.
De onderste en bovenste aanslag
begrenzen de hoogteregeling. Omlaag: verlagen van de
laaddrempel
Houd de onderzijde van de knop
ingedrukt.
Laat de knop los om de beweging te
stoppen. Als de onderste aanslag is bereikt,
klinken drie piepsignalen. De beweging stopt
dan automatisch.
Omhoog: verhogen van de
laaddrempel
Houd de bovenzijde van de knop
ingedrukt.
Laat de knop los om de beweging te
stoppen. Als de bovenste aanslag is bereikt,
klinken drie piepsignalen. De beweging stopt
dan automatisch. Storing
Als op de knop wordt gedrukt en de
wagenhoogte niet verandert, klinken
3 piepsignalen om u erop te attenderen dat
de wagenhoogteregeling niet werkt door een
van de volgende oorzaken:
- het rempedaal wordt ingetrapt bij
aangezet contact,
- de handmatige wagenhoogteregeling is overbelast,
- een te lage accuspanning,
- een storing in het systeem.
Raadpleeg het PEUGEOT-netwerk als het
geluidssignaal niet stopt.
Page 74 of 225
72
Achtervering
Handmatige wagenhoogteregeling uitschakelen Gebruiksvoorschrift
Als het systeem veel wordt gebruikt bij
afgezet contact, kan de accu snel ontladen
raken. Langdurig parkeren
Zet de auto wanneer u deze voor langere
tijd parkeert altijd op een vlakke ondergrond
zonder obstakels om te voorkomen dat de
onderzijde wordt beschadigd als de auto zakt.
Als de auto gedurende langere tijd niet is gebruik
t,
kan de wagenhoogte door de automatische
wagenhoogteregeling worden gewijzigd op het
moment dat de auto wordt ontgrendeld of een
portier van uw auto wordt geopend.
Bij stilstaande wagen:
- druk de knop lang in,
- laat de knop los.
Het uitschakelen wordt bevestigd door het
lampje dat ongeveer 30 seconden blijft
branden.
Handmatige wagenhoogteregeling weer
inschakelen
Afhankelijk van de instellingen kan er tijdens
deze handelingen een geluidssignaal klinken.
De handmatige wagenhoogteregeling
moet onder de volgende
omstandigheden zijn uitgeschakeld:
- werkzaamheden aan de onderzijde van de auto,
- wielen verwisselen,
- vervoeren van de auto per vrachtauto, trein, ferryboot, schip, ... Verklikkerlampje
Het rijden met:
- een te lage wagenhoogte kan schade aan
de onderzijde van de auto veroorzaken,
- een te hoge wagenhoogte kan het weggedrag van de auto negatief beïnvloeden.
Bij stilstaande auto:
- druk lang op de knop,
- laat de knop los.
Het inschakelen wordt bevestigd
door het lampje dat uit gaat. Zie in de rubriek 2 het gedeelte
“Cockpit”.
Het rijden met:
- wijzig de stand van de handbediende
wagenhoogteregeling die in de laagste
of hoogste stand staat,
- rijd voorzichtig sneller dan 10 km/h tot het systeem weer in de automatische
stand staat.
Page 75 of 225
73
Spiegels en ruiten
ERGONOMIE en COMFORT
3
BUITENSPIEGELS
SPIEGELS EN RUITEN Elektrisch inklappen/uitklappen
(volgens uitvoering)
Bij stilstaande auto en aangezet contact
kunnen de buitenspiegels van binnenuit
elektrisch worden in- of uitgeklapt:
- Zet de knop A in de middelste stand.
- Trek de knop A naar achteren. Handmatig verstelbare
buitenspiegels
Stel de spiegel met behulp van de hendel in
de gewenste stand.
Tijdens het parkeren kunnen de
buitenspiegels handmatig ingeklapt worden.
De buitenspiegel heeft een bolvormig
spiegelglas om het gezichtsveld aan
weerszijden van de auto te vergroten. De
weergegeven objecten lijken verder af
dan ze in werkelijkheid zijn. Hiermee moet
rekening worden gehouden om de afstand
ten opzichte van achteropkomend verkeer
goed in te schatten.
Buitenspiegels met verwarming
(volgens uitvoering)
Druk op de toets van de
achterruitverwarming om de verwarming van
de buitenspiegels in te schakelen. Stel de spiegel na het uitklappen bij
stilstaande auto handmatig of elektrisch
terug in de gewenste stand.
De spiegel zal niet breken, ook niet bij vorst.
Elektrisch verstelbare buitenspiegels
- Zet de knop A naar links of rechts om de
desbetreffende spiegel te selecteren.
- Duw de knop B in de 4 richtingen om de
spiegel af te stellen.
- Zet de knop A weer in het midden.
Page 76 of 225
74
Spiegels en ruiten
Binnenspiegel
De binnenspiegel kent 2 standen:
- dagstand (normaal),
- nachtstand (antiverblinding).
De spiegel kan in de dag- en nachtstand
gezet worden met behulp van het hendeltje
aan de onderzijde.
Page 77 of 225
75
Spiegels en ruiten
ERGONOMIE en COMFORT
3

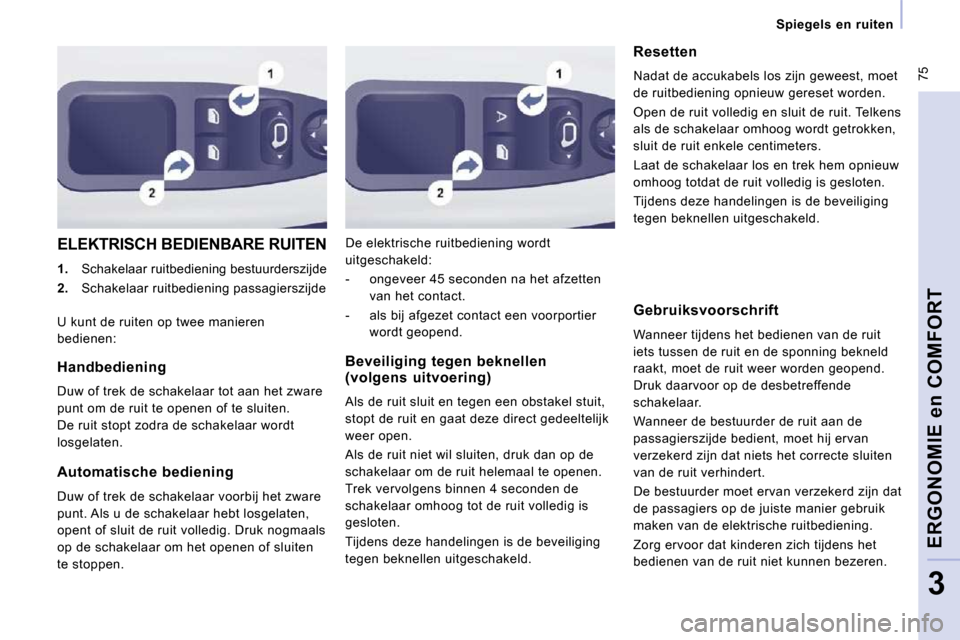

ELEKTRISCH BEDIENBARE RUITEN
1. Schakelaar ruitbediening bestuurderszijde
2. Schakelaar ruitbediening passagierszijde De elektrische ruitbediening wordt
uitgeschakeld:
- ongeveer 45 seconden na het afzetten
van het contact.
- als bij afgezet contact een voorportier wordt geopend. Resetten
Nadat de accukabels los zijn geweest, moet
de ruitbediening opnieuw gereset worden.
Open de ruit volledig en sluit de ruit. Telkens
als de schakelaar omhoog wordt getrokken,
sluit de ruit enkele centimeters.
Laat de schakelaar los en trek hem opnieuw
omhoog totdat de ruit volledig is gesloten.
Tijdens deze handelingen is de beveiliging
tegen beknellen uitgeschakeld.
Handbediening
Duw of trek de schakelaar tot aan het zware
punt om de ruit te openen of te sluiten.
De ruit stopt zodra de schakelaar wordt
losgelaten.
Automatische bediening
Duw of trek de schakelaar voorbij het zware
punt. Als u de schakelaar hebt losgelaten,
opent of sluit de ruit volledig. Druk nogmaals
op de schakelaar om het openen of sluiten
te stoppen. Beveiliging tegen beknellen
(volgens uitvoering)
Als de ruit sluit en tegen een obstakel stuit,
stopt de ruit en gaat deze direct gedeeltelijk
weer open.
Als de ruit niet wil sluiten, druk dan op de
schakelaar om de ruit helemaal te openen.
Trek vervolgens binnen 4 seconden de
schakelaar omhoog tot de ruit volledig is
gesloten.
Tijdens deze handelingen is de beveiliging
tegen beknellen uitgeschakeld. Gebruiksvoorschrift
Wanneer tijdens het bedienen van de ruit
iets tussen de ruit en de sponning bekneld
raakt, moet de ruit weer worden geopend.
Druk daarvoor op de desbetreffende
schakelaar.
Wanneer de bestuurder de ruit aan de
passagierszijde bedient, moet hij ervan
verzekerd zijn dat niets het correcte sluiten
van de ruit verhindert.
De bestuurder moet ervan verzekerd zijn dat
de passagiers op de juiste manier gebruik
maken van de elektrische ruitbediening.
Zorg ervoor dat kinderen zich tijdens het
bedienen van de ruit niet kunnen bezeren.
U kunt de ruiten op twee manieren
bedienen:
Page 78 of 225
76
Veiligheid tijdens het rijden
HANDREM Als de auto stilstaat op een helling, draai
dan de wielen richting trottoir en trek de
handrem aan.
Het is zeker bij een beladen auto niet
voldoende een versnelling in te schakelen
bij het parkeren van de auto. ALARMKNIPPERLICHTEN
Druk deze knop in, de richtingaanwijzers
knipperen tegelijkertijd.
De alarmknipperlichten werken ook als het
contact is afgezet.
Gebruik de alarmknipperlichten alleen
bij een noodsituatie, een noodstop of in
uitzonderlijke omstandigheden.
VEILIGHEID TIJDENS HET RIJDEN
Aantrekken
Trek aan de hendel van de handrem om de
auto op de handrem te zetten.
Controleer voordat u uitstapt of de handrem
goed is aangetrokken. Als de handrem nog (iets)
is aangetrokken, wordt
dit aangegeven door dit
verklikkerlampje op het
instrumentenpaneel. Loszetten
Trek aan de hendel van de handrem en druk
op de knop om de handrem los te zetten.
Page 79 of 225
77
Parkeerhulp
VEILIGHEID
4
ACHTER
De parkeerhulp achter met geluidssignalen
en/of een grafische weergave bestaat uit
vier parkeersensoren die zijn aangebracht in
de achterbumper. Het systeem waarschuwt
de bestuurder voor elk obstakel (persoon,
auto, boom, hek, …) dat zich binnen het
bereik van het systeem achter de auto
bevindt.
Het waarschuwt u niet voor objecten die
zich direct onder de bumper bevinden.
Paaltjes, pionnen bij wegwerkzaamheden
of gelijksoortige voorwerpen worden
waargenomen bij aanvang van de
aanrijmanoeuvre, maar niet meer wanneer
de auto te dicht genaderd is. Inschakelen van de
achteruitversnelling
Een geluiddsignaal bevestigt dat het
systeem wordt ingeschakeld zodra de
achteruitversnelling wordt ingeschakeld.
Een geluidssignaal geeft de afstand tot het
obstakel aan. Hoe dichter de auto bij het obstakel
komt, hoe korter de tijd tussen de geluidssignalen
is. Als de auto minder dan ongeveer 30 centimeter
van het obstakel verwijderd is, is het
geluidssignaal continu hoorbaar.
Uitschakelen van de parkeerhulp
Zet de versnellingsbak in de neutraalstand.
PARKEERHULP
Activeren/Deactiveren
Druk op deze schakelaar om het
systeem te activeren of te deactiveren.
De geactiveerde of
gedeactiveerde toestand van het
systeem wordt opgeslagen bij het afzetten
van het contact.
Storing
Als het systeem bij het inschakelen van
de achteruitversnelling niet werkt, gaat
het lampje van de schakelaar branden in
combinatie met een geluidssignaal en een
melding op het display. Raadpleeg het
PEUGEOT-netwerk.
Gebruiksvoorschrift
Zorg ervoor dat de sensoren in de winter of
bij slecht weer niet bedekt zijn met modder,
ijs of sneeuw.
Het systeem zal automatisch worden
uitgeschakeld bij het trekken van een
aanhanger of de montage van een
fietsdrager (auto met een door PEUGEOT
aanbevolen trekhaak of fietsdrager).
De parkeerhulp is een hulpmiddel voor de
bestuurder die desondanks waakzaam moet
blijven en verantwoordelijk is.
Weergave op het display
Geadviseerd wordt het systeem uit te
schakelen als de auto is voorzien van een
ladder achterop of als lading wordt vervoerd
die langer is dan de auto.
Page 80 of 225
ABS
ABS
Veiligheid tijdens het rijden

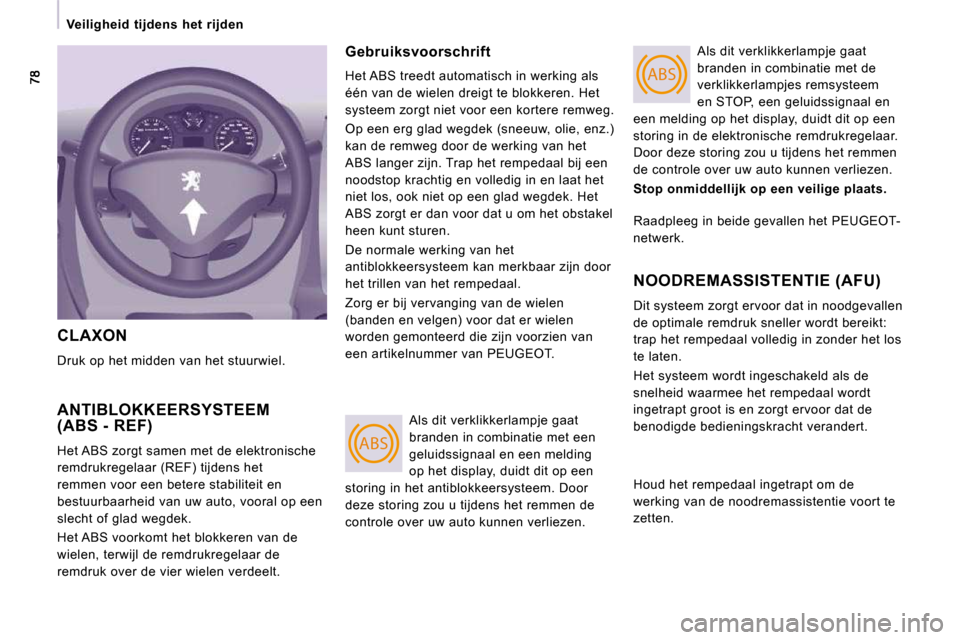

CLAXON
Druk op het midden van het stuurwiel.
ANTIBLOKKEERSYSTEEM (ABS - REF)
Het ABS zorgt samen met de elektronische
remdrukregelaar (REF) tijdens het
remmen voor een betere stabiliteit en
bestuurbaarheid van uw auto, vooral op een
slecht of glad wegdek.
Het ABS voorkomt het blokkeren van de
wielen, terwijl de remdrukregelaar de
remdruk over de vier wielen verdeelt. Gebruiksvoorschrift
Het ABS treedt automatisch in werking als
één van de wielen dreigt te blokkeren. Het
systeem zorgt niet voor een kortere remweg.
Op een erg glad wegdek (sneeuw, olie, enz.)
kan de remweg door de werking van het
ABS langer zijn. Trap het rempedaal bij een
noodstop krachtig en volledig in en laat het
niet los, ook niet op een glad wegdek. Het
ABS zorgt er dan voor dat u om het obstakel
heen kunt sturen.
De normale werking van het
antiblokkeersysteem kan merkbaar zijn door
het trillen van het rempedaal.
Zorg er bij vervanging van de wielen
(banden en velgen) voor dat er wielen
worden gemonteerd die zijn voorzien van
een artikelnummer van PEUGEOT .
Als dit verklikkerlampje gaat
branden in combinatie met de
verklikkerlampjes remsysteem
en STOP, een geluidssignaal en
een melding op het display, duidt dit op een
storing in de elektronische remdrukregelaar.
Door deze storing zou u tijdens het remmen
de controle over uw auto kunnen verliezen.
Stop onmiddellijk op een veilige plaats.
NOODREMASSISTENTIE (AFU)
Dit systeem zorgt ervoor dat in noodgevallen
de optimale remdruk sneller wordt bereikt:
trap het rempedaal volledig in zonder het los
te laten.
Het systeem wordt ingeschakeld als de
snelheid waarmee het rempedaal wordt
ingetrapt groot is en zorgt ervoor dat de
benodigde bedieningskracht verandert.
Als dit verklikkerlampje gaat
branden in combinatie met een
geluidssignaal en een melding
op het display, duidt dit op een
storing in het antiblokkeersysteem. Door
deze storing zou u tijdens het remmen de
controle over uw auto kunnen verliezen. Raadpleeg in beide gevallen het PEUGEOT -
netwerk.
Houd het rempedaal ingetrapt om de
werking van de noodremassistentie voort te
zetten.
