Page 31 of 225
31
Cockpit
VOORDAT u GAAT RIJDEN
2
Display status signaleert Wat te doen
Snelheidsregelaar brandt. dat de snelheidsregelaar is
geselecteerd. Handmatig selecteren. Zie in de rubriek 3 het gede
elte
"Stuurkolomschakelaars".
Snelheidsbegrenzer brandt. dat de snelheidsbegrenzer is
geselecteerd. Handmatig selecteren. Zie in de rubriek 3 het gede
elte
"Stuurkolomschakelaars".
Voorgloeien
dieselmotor brandt. dat voorgloeien van de
dieselmotor noodzakelijk is
(koude omstandigheden). Wacht tot het lampje uit is alvorens de motor te s
tarten.
Roetfilter brandt. een storing van het roetfilter
(niveau brandstofadditief, kans
op verstopping, ...). Laat het filter controleren door het PEUGEOT-netwe
rk.
Zie in rubriek 6 het gedeelte "Controles".
Water in het
brandstoffilter brandt in
combinatie met
een melding op
het display. de aanwezigheid van water in
het brandstoffilter.
Laat het filter onmiddellijk aftappen door het
PEUGEOT-netwerk.
Zie in de rubriek 6 het gedeelte "Controles".
Onderhoudssleutel brandt. een bijna verstreken
onderhoudsinterval. Zie het overzicht met controlepunten in het
onderhoudsboekje. Maak een afspraak voor een
onderhoudscontrole met het PEUGEOT-netwerk.
Klokje wordt
weergegeven. het instellen van de tijd. Gebruik de linkerknop van het instrumentenpaneel.
Raadpleeg in de rubriek 2 het gedeelte "Cockpit".
Page 32 of 225
32
Cockpit

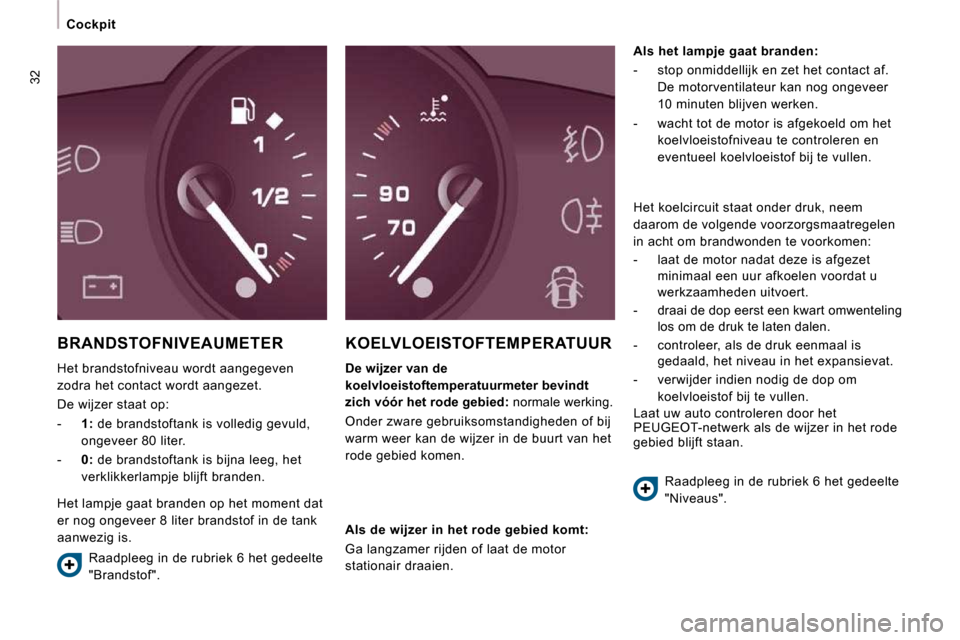

BRANDSTOFNIVEAUMETER
Het brandstofniveau wordt aangegeven
zodra het contact wordt aangezet.
De wijzer staat op:
- 1: de brandstoftank is volledig gevuld,
ongeveer 80 liter.
- 0: de brandstoftank is bijna leeg, het
verklikkerlampje blijft branden.
KOELVLOEISTOFTEMPERATUUR
De wijzer van de
koelvloeistoftemperatuurmeter bevindt
zich vóór het rode gebied: normale werking.
Onder zware gebruiksomstandigheden of bij
warm weer kan de wijzer in de buurt van het
rode gebied komen.
Als het lampje gaat branden:
- stop onmiddellijk en zet het contact af. De motorventilateur kan nog ongeveer
10 minuten blijven werken.
- wacht tot de motor is afgekoeld om het koelvloeistofniveau te controleren en
eventueel koelvloeistof bij te vullen.
Raadpleeg in de rubriek 6 het gedeelte
"Brandstof".
Als de wijzer in het rode gebied komt:
Ga langzamer rijden of laat de motor
stationair draaien. Raadpleeg in de rubriek 6 het gedeelte
"Niveaus".
Het lampje gaat branden op het moment dat
er nog ongeveer 8 liter brandstof in de tank
aanwezig is. Het koelcircuit staat onder druk, neem
daarom de volgende voorzorgsmaatregelen
in acht om brandwonden te voorkomen:
- laat de motor nadat deze is afgezet
minimaal een uur afkoelen voordat u
werkzaamheden uitvoert.
- draai de dop eerst een kwart omwenteling los om de druk te laten dalen.
- controleer, als de druk eenmaal is gedaald, het niveau in het expansievat.
- verwijder indien nodig de dop om koelvloeistof bij te vullen.
Laat uw auto controleren door het
PEUGEOT-netwerk als de wijzer in het rode
gebied blijft staan.
Page 33 of 225
33
Cockpit
VOORDAT u GAAT RIJDEN
2
Werking
Als het contact wordt aangezet, gaat
gedurende enkele seconden het
sleutelsymbool branden. De kilometerteller
geeft de resterende kilometers (afgerond) tot
de eerstvolgende onderhoudscontrole aan. Enkele seconden na het aanzetten van het
contact geeft de teller eerst het oliepeil en
vervolgens weer de normale kilometerstand
en de stand van de dagteller aan. De afstand tot de eerstvolgende
onderhoudscontrole is minder dan 1 000 km
Elke keer dat het contact wordt aangezet
knippert de sleutel en de resterende
kilometers worden aangegeven:
Enkele seconden na het aanzetten van het
contact, wordt het oliepeil aangegeven,
geeft de teller vervolgens weer de normale
kilometerstand en de stand van de
dagteller aan en blijft de sleutel branden.
Dit om aan te geven dat er binnenkort
onderhoudswerkzaamheden uitgevoerd
moeten worden.
De afstand tot de eerstvolgende
onderhoudscontrole is overschreden
Bij draaiende motor blijft de sleutel
branden totdat de onderhoudscontrole
is uitgevoerd.
Wat het eerst bereikt is: de sleutel gaat ook
branden als de maximale interval van 2 jaar
is verstreken.
Afhankelijk van de gebruiksgewoonten
van de bestuurder kan de factor tijd
worden meegewogen bij de nog af te leggen
kilometers.

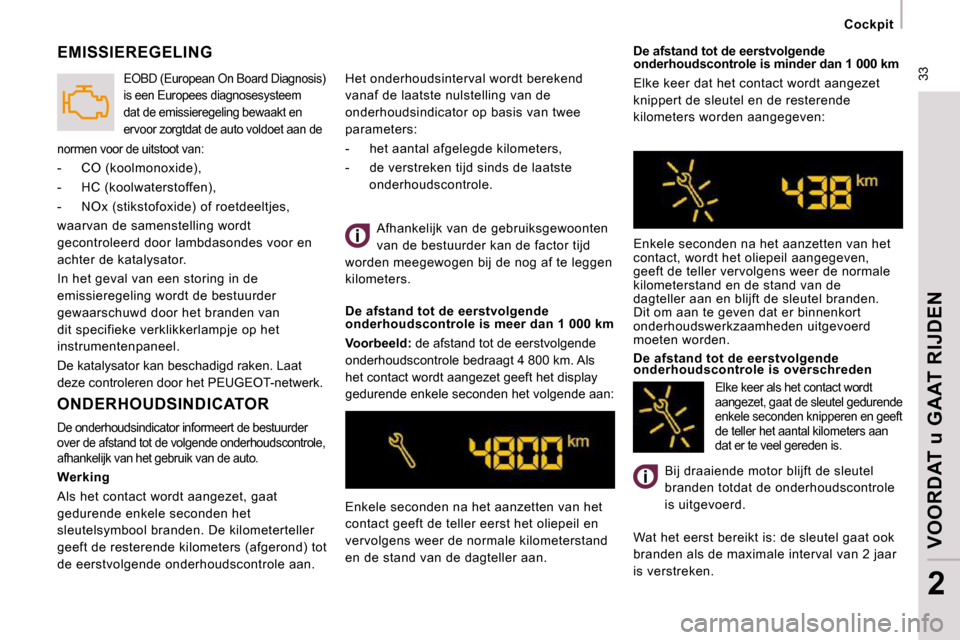

De afstand tot de eerstvolgende
onderhoudscontrole is meer dan 1 000 km
Voorbeeld: de afstand tot de eerstvolgende
onderhoudscontrole bedraagt 4 800 km. Als
het contact wordt aangezet geeft het display
gedurende enkele seconden het volgende aan:
ONDERHOUDSINDICATOR
De onderhoudsindicator informeert de bestuurder
over de afstand tot de volgende onderhoudscontrole,
afhankelijk van het gebruik van de auto.
EMISSIEREGELING
normen voor de uitstoot van:
- CO (koolmonoxide),
- HC (koolwaterstoffen),
- NOx (stikstofoxide) of roetdeeltjes,
waarvan de samenstelling wordt
gecontroleerd door lambdasondes voor en
achter de katalysator.
In het geval van een storing in de
emissieregeling wordt de bestuurder
gewaarschuwd door het branden van
dit specifieke verklikkerlampje op het
instrumentenpaneel.
De katalysator kan beschadigd raken. Laat
deze controleren door het PEUGEOT-netwerk.
EOBD (European On Board Diagnosis)
is een Europees diagnosesysteem
dat de emissieregeling bewaakt en
ervoor zorgtdat de auto voldoet aan de
Elke keer als het contact wordt
aangezet, gaat de sleutel gedurende
enkele seconden knipperen en geeft
de teller het aantal kilometers aan
dat er te veel gereden is. Het onderhoudsinterval wordt berekend
vanaf de laatste nulstelling van de
onderhoudsindicator op basis van twee
parameters:
- het aantal afgelegde kilometers,
- de verstreken tijd sinds de laatste onderhoudscontrole.
Page 34 of 225
33
Cockpit
VOORDAT u GAAT RIJDEN
2
Werking
Als het contact wordt aangezet, gaat
gedurende enkele seconden het
sleutelsymbool branden. De kilometerteller
geeft de resterende kilometers (afgerond) tot
de eerstvolgende onderhoudscontrole aan. Enkele seconden na het aanzetten van het
contact geeft de teller eerst het oliepeil en
vervolgens weer de normale kilometerstand
en de stand van de dagteller aan. De afstand tot de eerstvolgende
onderhoudscontrole is minder dan 1 000 km
Elke keer dat het contact wordt aangezet
knippert de sleutel en de resterende
kilometers worden aangegeven:
Enkele seconden na het aanzetten van het
contact, wordt het oliepeil aangegeven,
geeft de teller vervolgens weer de normale
kilometerstand en de stand van de
dagteller aan en blijft de sleutel branden.
Dit om aan te geven dat er binnenkort
onderhoudswerkzaamheden uitgevoerd
moeten worden.
De afstand tot de eerstvolgende
onderhoudscontrole is overschreden
Bij draaiende motor blijft de sleutel
branden totdat de onderhoudscontrole
is uitgevoerd.
Wat het eerst bereikt is: de sleutel gaat ook
branden als de maximale interval van 2 jaar
is verstreken.
Afhankelijk van de gebruiksgewoonten
van de bestuurder kan de factor tijd
worden meegewogen bij de nog af te leggen
kilometers.
De afstand tot de eerstvolgende
onderhoudscontrole is meer dan 1 000 km
Voorbeeld: de afstand tot de eerstvolgende
onderhoudscontrole bedraagt 4 800 km. Als
het contact wordt aangezet geeft het display
gedurende enkele seconden het volgende aan:
ONDERHOUDSINDICATOR
De onderhoudsindicator informeert de bestuurder
over de afstand tot de volgende onderhoudscontrole,
afhankelijk van het gebruik van de auto.
EMISSIEREGELING
normen voor de uitstoot van:
- CO (koolmonoxide),
- HC (koolwaterstoffen),
- NOx (stikstofoxide) of roetdeeltjes,
waarvan de samenstelling wordt
gecontroleerd door lambdasondes voor en
achter de katalysator.
In het geval van een storing in de
emissieregeling wordt de bestuurder
gewaarschuwd door het branden van
dit specifieke verklikkerlampje op het
instrumentenpaneel.
De katalysator kan beschadigd raken. Laat
deze controleren door het PEUGEOT-netwerk.
EOBD (European On Board Diagnosis)
is een Europees diagnosesysteem
dat de emissieregeling bewaakt en
ervoor zorgtdat de auto voldoet aan de
Elke keer als het contact wordt
aangezet, gaat de sleutel gedurende
enkele seconden knipperen en geeft
de teller het aantal kilometers aan
dat er te veel gereden is. Het onderhoudsinterval wordt berekend
vanaf de laatste nulstelling van de
onderhoudsindicator op basis van twee
parameters:
- het aantal afgelegde kilometers,
- de verstreken tijd sinds de laatste onderhoudscontrole.
Page 35 of 225
34
Cockpit
Als u na deze handeling de accu wilt
loskoppelen, vergrendel dan de auto
en wacht minimaal vijf minuten. Het resetten
van de onderhoudsindicator zal anders niet
worden opgeslagen.
Op 0 zetten
Het PEUGEOT-netwerk zet de
onderhoudsindicator na elke
onderhoudscontrole weer op 0.
Als u zelf de onderhoudscontrole
van uw auto heeft uitgevoerd, kan de
onderhoudsindicator op de volgende wijze
op 0 gezet worden:
- zet het contact af,
- druk op de resetknop van de dagteller
en houd deze ingedrukt,
- zet het contact aan.
De kilometerteller begint terug te tellen.
Laat de knop los als de onderhoudsindicator
"=0" aangeeft; de sleutel verdwijnt.
Motorolieniveaumeter
Bij het aanzetten van het contact wordt eerst
de onderhoudsindicator weergegeven en
vervolgens gedurende enkele seconden het
motorolieniveau. Olieniveau correct
Te weinig olie
Als de aanduiding
"OIL"
knippert in combinatie
met het verklikkerlampje
service, een
geluidssignaal en een melding op het display,
is het motorolieniveau te laag, waardoor
ernstige motorschade kan ontstaan.
Controleer het olieniveau met de peilstok.
Als blijkt dat het olieniveau te laag is, moet
olie worden bijgevuld.
Storing
motorolieniveaumeter
Als de aanduiding
"OIL --" knippert, duidt
dit op een storing in
de motorolieniveaumeter. Raadpleeg het
PEUGEOT-netwerk.
Een controle van het olieniveau is
alleen betrouwbaar als de auto op
een vlakke, horizontale ondergrond staat
en de motor minstens 15 minuten niet heeft
gedraaid. Oliepeilstok
A
= maxi, het oliepeil mag nooit
boven dit niveau uitkomen. Een te
hoog oliepeil kan schade aan de
motor veroorzaken.
Raadpleeg in dat geval zo snel
mogelijk het PEUGEOT-netwerk .
B = mini, als het oliepeil niet
boven dit niveau uitkomt, moet
het voor de motor van uw auto
voorgeschreven type motorolie
worden bijgevuld via de vuldop.
Nulstelling dagteller
Druk, terwijl het contact aan
is, de knop in tot de nullen
verschijnen.
Dimmer dashboardverlichting
Druk, tijdens het branden
van de verlichting, op de
knop om de sterkte van
de dashboardverlichting te
veranderen. Als de verlichting de zwakste
(of felste) stand heeft bereikt, laat dan de knop
los en druk deze vervolgens opnieuw in om de
verlichting weer feller (of zwakker) te maken.
Laat de knop los zodra de gewenste
lichtsterkte is bereikt.
Page 36 of 225
34
Cockpit
Als u na deze handeling de accu wilt
loskoppelen, vergrendel dan de auto
en wacht minimaal vijf minuten. Het resetten
van de onderhoudsindicator zal anders niet
worden opgeslagen.
Op 0 zetten
Het PEUGEOT-netwerk zet de
onderhoudsindicator na elke
onderhoudscontrole weer op 0.
Als u zelf de onderhoudscontrole
van uw auto heeft uitgevoerd, kan de
onderhoudsindicator op de volgende wijze
op 0 gezet worden:
- zet het contact af,
- druk op de resetknop van de dagteller
en houd deze ingedrukt,
- zet het contact aan.
De kilometerteller begint terug te tellen.
Laat de knop los als de onderhoudsindicator
"=0" aangeeft; de sleutel verdwijnt.
Motorolieniveaumeter
Bij het aanzetten van het contact wordt eerst
de onderhoudsindicator weergegeven en
vervolgens gedurende enkele seconden het
motorolieniveau. Olieniveau correct
Te weinig olie
Als de aanduiding
"OIL"
knippert in combinatie
met het verklikkerlampje
service, een
geluidssignaal en een melding op het display,
is het motorolieniveau te laag, waardoor
ernstige motorschade kan ontstaan.
Controleer het olieniveau met de peilstok.
Als blijkt dat het olieniveau te laag is, moet
olie worden bijgevuld.
Storing
motorolieniveaumeter
Als de aanduiding
"OIL --" knippert, duidt
dit op een storing in
de motorolieniveaumeter. Raadpleeg het
PEUGEOT-netwerk.
Een controle van het olieniveau is
alleen betrouwbaar als de auto op
een vlakke, horizontale ondergrond staat
en de motor minstens 15 minuten niet heeft
gedraaid. Oliepeilstok
A
= maxi, het oliepeil mag nooit
boven dit niveau uitkomen. Een te
hoog oliepeil kan schade aan de
motor veroorzaken.
Raadpleeg in dat geval zo snel
mogelijk het PEUGEOT-netwerk .
B = mini, als het oliepeil niet
boven dit niveau uitkomt, moet
het voor de motor van uw auto
voorgeschreven type motorolie
worden bijgevuld via de vuldop.
Nulstelling dagteller
Druk, terwijl het contact aan
is, de knop in tot de nullen
verschijnen.
Dimmer dashboardverlichting
Druk, tijdens het branden
van de verlichting, op de
knop om de sterkte van
de dashboardverlichting te
veranderen. Als de verlichting de zwakste
(of felste) stand heeft bereikt, laat dan de knop
los en druk deze vervolgens opnieuw in om de
verlichting weer feller (of zwakker) te maken.
Laat de knop los zodra de gewenste
lichtsterkte is bereikt.
Page 37 of 225
35

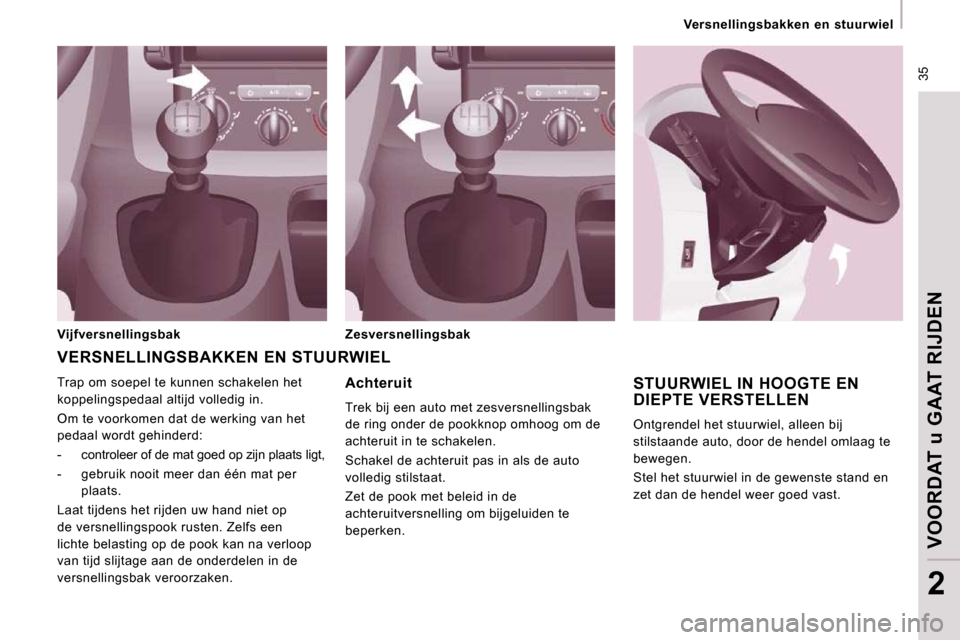

Versnellingsbakken en stuurwiel
VOORDAT u GAAT RIJDEN
2
Achteruit
Trek bij een auto met zesversnellingsbak
de ring onder de pookknop omhoog om de
achteruit in te schakelen.
Schakel de achteruit pas in als de auto
volledig stilstaat.
Zet de pook met beleid in de
achteruitversnelling om bijgeluiden te
beperken.
Trap om soepel te kunnen schakelen het
koppelingspedaal altijd volledig in.
Om te voorkomen dat de werking van het
pedaal wordt gehinderd:
- controleer of de mat goed op zijn plaats ligt
,
- gebruik nooit meer dan één mat per plaats.
Laat tijdens het rijden uw hand niet op
de versnellingspook rusten. Zelfs een
lichte belasting op de pook kan na verloop
van tijd slijtage aan de onderdelen in de
versnellingsbak veroorzaken. STUURWIEL IN HOOGTE EN DIEPTE VERSTELLEN
Ontgrendel het stuurwiel, alleen bij
stilstaande auto, door de hendel omlaag te
bewegen.
Stel het stuurwiel in de gewenste stand en
zet dan de hendel weer goed vast.
VERSNELLINGSBAKKEN EN STUURWIEL
Vijfversnellingsbak Zesversnellingsbak
Page 38 of 225
Starten en stoppen
STARTEN EN STOPPEN
Sleutel
Zorg ervoor dat de sleutel niet in contact
komt met smeer, stof of regen en bewaar de
sleutel niet in een vochtige omgeving.
Hang geen zware voorwerpen, zoals een
sleutelhanger, aan de sleutel; dit kan
storingen in het contactslot veroorzaken.
Gebruiksvoorschrift: starten Verklikkerlampje geopend portier
Controleer als dit lampje brandt of de
portieren, achterdeuren, schuifdeuren
en de motorkap goed zijn gesloten!
Verklikkerlampje voorgloeien dieselmotor Als de motor voldoende op
temperatuur is, gaat het lampje
na minder dan 1 seconde uit en
kunt u de motor direct starten.
Wacht bij koud weer tot dit lampje uitgaat
en zet vervolgens de startmotor in werking
(stand "Starten") tot de motor aanslaat. Gebruiksvoorschrift: stoppen
Ontzien van de motor en de versnellingsbak
Laat de motor voordat u het contact afzet
enkele seconden draaien om het toerental
van de turbocompressor (dieselmotor) te
laten dalen.
Geef geen gas bij het afzetten van het
contact.
Het inschakelen van alleen een versnelling
bij het parkeren van de auto is niet afdoende.
Stand "AAN" en "Accessoires".
Verdraai terwijl u de contactsleutel omdraait
het stuurwiel iets (zonder te forceren)
om het stuurslot te ontgrendelen. In deze
stand kunnen verschillende accessoires
functioneren.
Stand "Starten".
De startmotor wordt in werking gezet. Laat de
sleutel los zodra de motor is aangeslagen.
Stand STOP: stuurslot.
Het contact is afgezet. Draai het stuurwiel
tot het stuurslot wordt vergrendeld. Haal de
sleutel uit het contact.
Page 39 of 225
37
Stuurkolomschakelaars
ERGONOMIE en COMFORT
3
Overschakelen van dim- naar grootlicht
Trek de hendel, voorbij het zware punt, naar
u toe. Automatische verlichting
Indien uw auto is voorzien van
een lichtsensor.
Lichten uit
Dimlicht (groen)
Grootlicht (blauw)
RICHTINGAANWIJZERS (groen knipperend)
STUURKOLOMSCHAKELAARS
Zie in rubriek 2 het gedeelte "Cockpit"
voor meer informatie over de
verklikkerlampjes. Parkeerlichten
Vergeten verlichting
Als het contact is afgezet en er wordt
een voorportier geopend, klinkt een
geluidssignaal.
Links
: duw de hendel
helemaal omlaag, voorbij
het zware punt.
Rechts : duw de hendel
helemaal omhoog, voorbij
het zware punt.
LICHTSCHAKELAAR
Verlichting vóór en achter
Draai de ring A om de verlichting in te
schakelen.
Page 40 of 225
38
Stuurkolomschakelaars Mistlampen vóór (groen)
en mistachterlicht
(amberkleurig, draai de
ring 2 standen naar voren).
Draai de ring twee standen naar
achteren om achtereenvolgens het
mistachterlicht en de mistlampen vóór te
doven.
Bij helder of regenachtig weer,
zowel overdag als 's nachts, is
het mistachterlicht verblindend voor
medeweggebruikers en daarom niet
toegestaan.
Vergeet niet de mistlampen uit te zetten
zodra het niet meer nodig is.
De automatische verlichting schakelt het
mistachterlicht uit, maar de mistlampen vóór
blijven branden. Verlichting overdag
Afhankelijk van het land van bestemming,
kan de auto zijn uitgerust met verlichting
overdag. Als de auto wordt gestart, wordt
het dimlicht ingeschakeld.
De verlichting van de cockpit
(instrumentenpaneel, display,
bedieningspaneel airconditioning, ...)
gaat niet branden, behalve wanneer de
automatische stand van de verlichting wordt
ingeschakeld of wanneer de verlichting
handmatig wordt ingeschakeld.
Mistlampen vóór/mistachterlicht
Deze worden ingeschakeld door de ring
B naar
voren te draaien en uitgeschakeld door de ring
naar achteren te draaien. Het branden van
de mistlampen wordt aangegeven door een
verklikkerlampje op het instrumentenpaneel.
Deze branden in combinatie met parkeer- en
dimlicht.
Mistlampen vóór (groen, draai de
ring 1 stand naar voren). Dit verklikkerlampje gaat branden
op het instrumentenpaneel.
