Page 5 of 225
Interieur
8

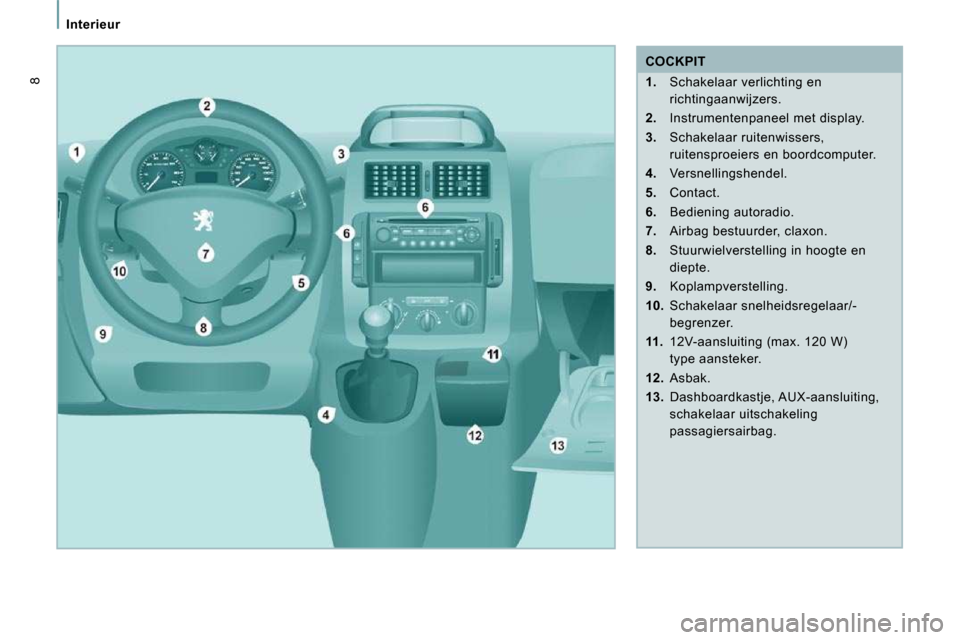

COCKPIT
1. Schakelaar verlichting en
richtingaanwijzers.
2. Instrumentenpaneel met display.
3. Schakelaar ruitenwissers,
ruitensproeiers en boordcomputer.
4. Versnellingshendel.
5. Contact.
6. Bediening autoradio.
7. Airbag bestuurder, claxon.
8. Stuurwielverstelling in hoogte en
diepte.
9. Koplampverstelling.
10. Schakelaar snelheidsregelaar/-
begrenzer.
11. 12V-aansluiting (max. 120 W)
type aansteker.
12. Asbak.
13. Dashboardkastje, AUX-aansluiting,
schakelaar uitschakeling
passagiersairbag.
Page 11 of 225
3
33333

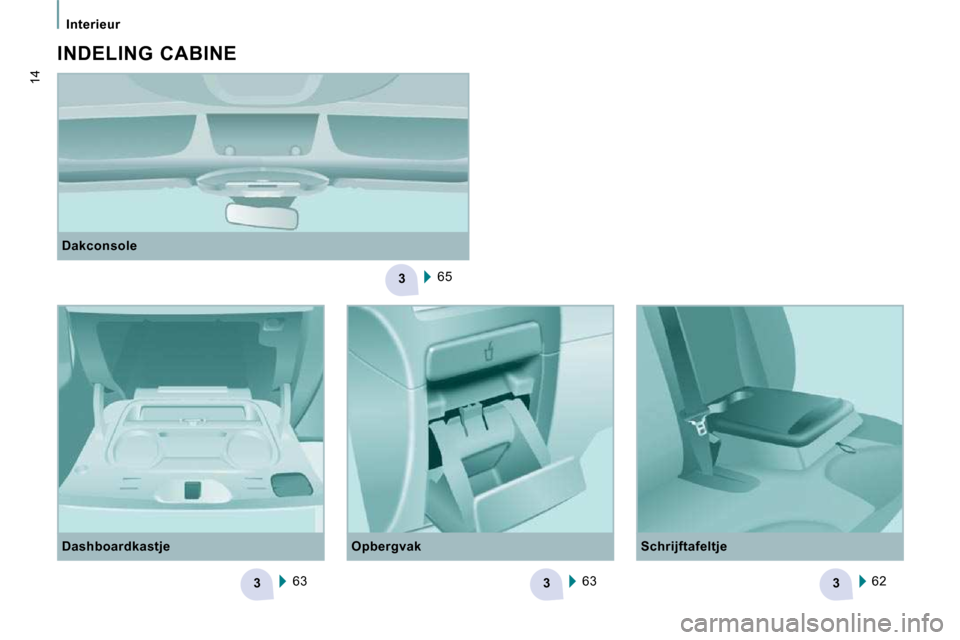

Interieur
14
Dakconsole 65
INDELING CABINE
Dashboardkastje 63 63
Opbergvak
62
Schrijftafeltje
Page 24 of 225
24

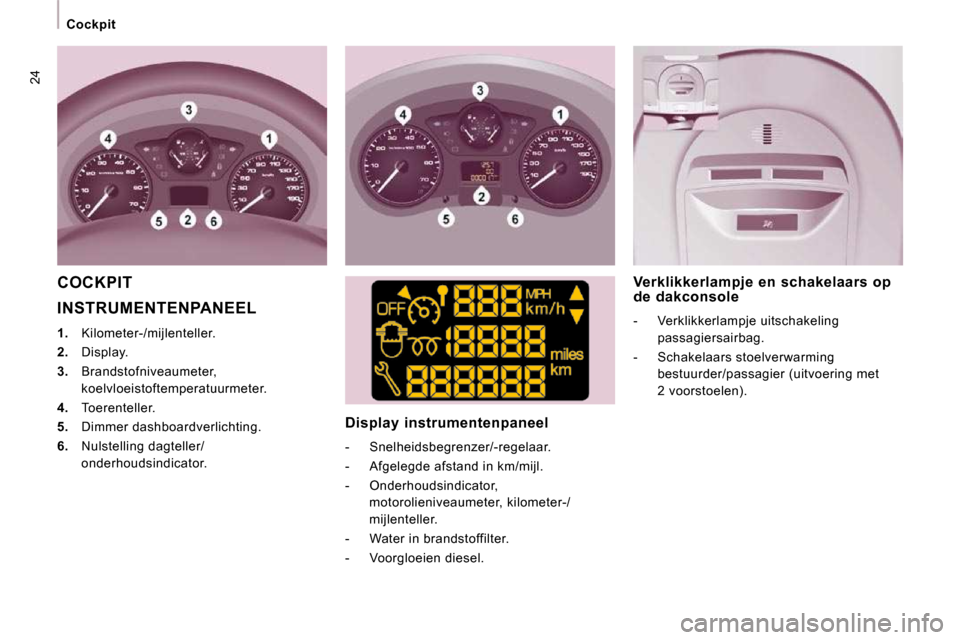

Cockpit
INSTRUMENTENPANEEL
1. Kilometer-/mijlenteller.
2. Display.
3. Brandstofniveaumeter,
koelvloeistoftemperatuurmeter.
4. Toerenteller.
5. Dimmer dashboardverlichting.
6. Nulstelling dagteller/
onderhoudsindicator. Display instrumentenpaneel
- Snelheidsbegrenzer/-regelaar.
- Afgelegde afstand in km/mijl.
- Onderhoudsindicator,
motorolieniveaumeter, kilometer-/
mijlenteller.
- Water in brandstoffilter.
- Voorgloeien diesel. Verklikkerlampje en schakelaars op
de dakconsole
- Verklikkerlampje uitschakeling
passagiersairbag.
- Schakelaars stoelverwarming bestuurder/passagier (uitvoering met
2 voorstoelen).
COCKPIT
Page 29 of 225
ABS
ESP
29
Cockpit
VOORDAT u GAAT RIJDEN
2

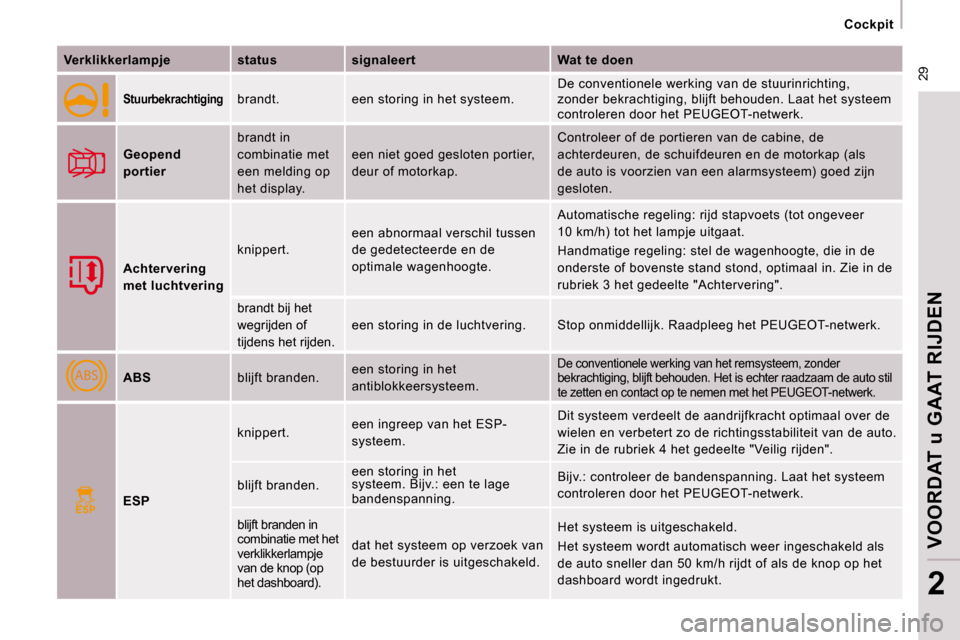

Verklikkerlampje status signaleert Wat te doen
Stuurbekrachtiging brandt. een storing in het systeem. De conventionele werking van de stuurinrichting,
zonder bekrachtiging, blijft behouden. Laat het sys
teem
controleren door het PEUGEOT-netwerk.
Geopend
portier brandt in
combinatie met
een melding op
het display. een niet goed gesloten portier,
deur of motorkap. Controleer of de portieren van de cabine, de
achterdeuren, de schuifdeuren en de motorkap (als
de auto is voorzien van een alarmsysteem) goed zijn
gesloten.
Achtervering
met luchtvering knippert.
een abnormaal verschil tussen
de gedetecteerde en de
optimale wagenhoogte. Automatische regeling: rijd stapvoets (tot ongevee
r
10 km/h) tot het lampje uitgaat.
Handmatige regeling: stel de wagenhoogte, die in de
onderste of bovenste stand stond, optimaal in. Zie in de
rubriek 3 het gedeelte "Achtervering".
brandt bij het
wegrijden of
tijdens het rijden. een storing in de luchtvering. Stop onmiddellijk.
Raadpleeg het PEUGEOT-netwerk.
ABS blijft branden. een storing in het
antiblokkeersysteem.
De conventionele werking van het remsysteem, zonde
r
bekrachtiging, blijft behouden. Het is echter raadz aam de auto stil
te zetten en contact op te nemen met het PEUGEOT-ne twerk.
ESP knippert.
een ingreep van het ESP-
systeem. Dit systeem verdeelt de aandrijfkracht optimaal ov
er de
wielen en verbetert zo de richtingsstabiliteit van de auto.
Zie in de rubriek 4 het gedeelte "Veilig rijden".
blijft branden. een storing in het
systeem. Bijv.: een te lage
bandenspanning. Bijv.: controleer de bandenspanning. Laat het syst
eem
controleren door het PEUGEOT-netwerk.
blijft branden in
combinatie met het
verklikkerlampje
van de knop (op
het dashboard).
dat het systeem op verzoek van
de bestuurder is uitgeschakeld. Het systeem is uitgeschakeld.
Het systeem wordt automatisch weer ingeschakeld al
s
de auto sneller dan 50 km/h rijdt of als de knop op het
dashboard wordt ingedrukt.
Page 35 of 225
34
Cockpit
Als u na deze handeling de accu wilt
loskoppelen, vergrendel dan de auto
en wacht minimaal vijf minuten. Het resetten
van de onderhoudsindicator zal anders niet
worden opgeslagen.
Op 0 zetten
Het PEUGEOT-netwerk zet de
onderhoudsindicator na elke
onderhoudscontrole weer op 0.
Als u zelf de onderhoudscontrole
van uw auto heeft uitgevoerd, kan de
onderhoudsindicator op de volgende wijze
op 0 gezet worden:
- zet het contact af,
- druk op de resetknop van de dagteller
en houd deze ingedrukt,
- zet het contact aan.
De kilometerteller begint terug te tellen.
Laat de knop los als de onderhoudsindicator
"=0" aangeeft; de sleutel verdwijnt.

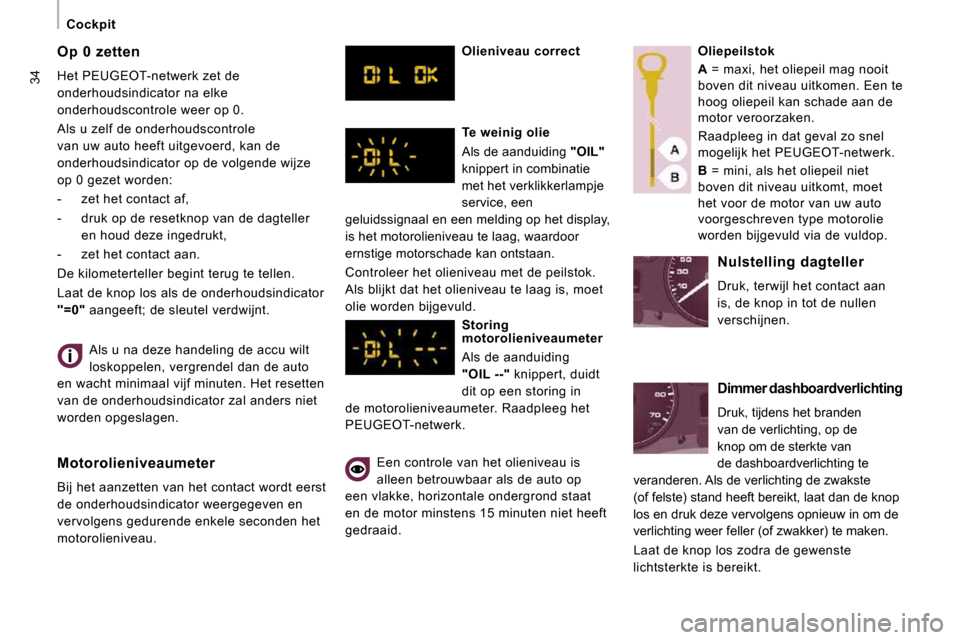

Motorolieniveaumeter
Bij het aanzetten van het contact wordt eerst
de onderhoudsindicator weergegeven en
vervolgens gedurende enkele seconden het
motorolieniveau. Olieniveau correct
Te weinig olie
Als de aanduiding
"OIL"
knippert in combinatie
met het verklikkerlampje
service, een
geluidssignaal en een melding op het display,
is het motorolieniveau te laag, waardoor
ernstige motorschade kan ontstaan.
Controleer het olieniveau met de peilstok.
Als blijkt dat het olieniveau te laag is, moet
olie worden bijgevuld.
Storing
motorolieniveaumeter
Als de aanduiding
"OIL --" knippert, duidt
dit op een storing in
de motorolieniveaumeter. Raadpleeg het
PEUGEOT-netwerk.
Een controle van het olieniveau is
alleen betrouwbaar als de auto op
een vlakke, horizontale ondergrond staat
en de motor minstens 15 minuten niet heeft
gedraaid. Oliepeilstok
A
= maxi, het oliepeil mag nooit
boven dit niveau uitkomen. Een te
hoog oliepeil kan schade aan de
motor veroorzaken.
Raadpleeg in dat geval zo snel
mogelijk het PEUGEOT-netwerk .
B = mini, als het oliepeil niet
boven dit niveau uitkomt, moet
het voor de motor van uw auto
voorgeschreven type motorolie
worden bijgevuld via de vuldop.
Nulstelling dagteller
Druk, terwijl het contact aan
is, de knop in tot de nullen
verschijnen.
Dimmer dashboardverlichting
Druk, tijdens het branden
van de verlichting, op de
knop om de sterkte van
de dashboardverlichting te
veranderen. Als de verlichting de zwakste
(of felste) stand heeft bereikt, laat dan de knop
los en druk deze vervolgens opnieuw in om de
verlichting weer feller (of zwakker) te maken.
Laat de knop los zodra de gewenste
lichtsterkte is bereikt.
Page 36 of 225
34
Cockpit
Als u na deze handeling de accu wilt
loskoppelen, vergrendel dan de auto
en wacht minimaal vijf minuten. Het resetten
van de onderhoudsindicator zal anders niet
worden opgeslagen.
Op 0 zetten
Het PEUGEOT-netwerk zet de
onderhoudsindicator na elke
onderhoudscontrole weer op 0.
Als u zelf de onderhoudscontrole
van uw auto heeft uitgevoerd, kan de
onderhoudsindicator op de volgende wijze
op 0 gezet worden:
- zet het contact af,
- druk op de resetknop van de dagteller
en houd deze ingedrukt,
- zet het contact aan.
De kilometerteller begint terug te tellen.
Laat de knop los als de onderhoudsindicator
"=0" aangeeft; de sleutel verdwijnt.
Motorolieniveaumeter
Bij het aanzetten van het contact wordt eerst
de onderhoudsindicator weergegeven en
vervolgens gedurende enkele seconden het
motorolieniveau. Olieniveau correct
Te weinig olie
Als de aanduiding
"OIL"
knippert in combinatie
met het verklikkerlampje
service, een
geluidssignaal en een melding op het display,
is het motorolieniveau te laag, waardoor
ernstige motorschade kan ontstaan.
Controleer het olieniveau met de peilstok.
Als blijkt dat het olieniveau te laag is, moet
olie worden bijgevuld.
Storing
motorolieniveaumeter
Als de aanduiding
"OIL --" knippert, duidt
dit op een storing in
de motorolieniveaumeter. Raadpleeg het
PEUGEOT-netwerk.
Een controle van het olieniveau is
alleen betrouwbaar als de auto op
een vlakke, horizontale ondergrond staat
en de motor minstens 15 minuten niet heeft
gedraaid. Oliepeilstok
A
= maxi, het oliepeil mag nooit
boven dit niveau uitkomen. Een te
hoog oliepeil kan schade aan de
motor veroorzaken.
Raadpleeg in dat geval zo snel
mogelijk het PEUGEOT-netwerk .
B = mini, als het oliepeil niet
boven dit niveau uitkomt, moet
het voor de motor van uw auto
voorgeschreven type motorolie
worden bijgevuld via de vuldop.
Nulstelling dagteller
Druk, terwijl het contact aan
is, de knop in tot de nullen
verschijnen.
Dimmer dashboardverlichting
Druk, tijdens het branden
van de verlichting, op de
knop om de sterkte van
de dashboardverlichting te
veranderen. Als de verlichting de zwakste
(of felste) stand heeft bereikt, laat dan de knop
los en druk deze vervolgens opnieuw in om de
verlichting weer feller (of zwakker) te maken.
Laat de knop los zodra de gewenste
lichtsterkte is bereikt.
Page 65 of 225
63
Praktische voorzieningen
ERGONOMIE en COMFORT
3

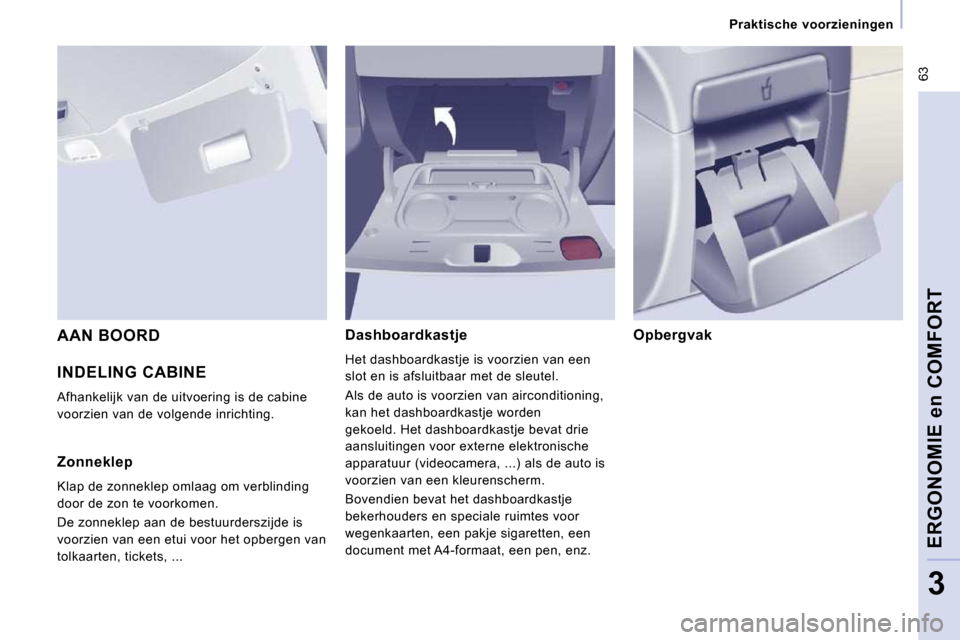

INDELING CABINE
Afhankelijk van de uitvoering is de cabine
voorzien van de volgende inrichting. Dashboardkastje
Het dashboardkastje is voorzien van een
slot en is afsluitbaar met de sleutel.
Als de auto is voorzien van airconditioning,
kan het dashboardkastje worden
gekoeld. Het dashboardkastje bevat drie
aansluitingen voor externe elektronische
apparatuur (videocamera, ...) als de auto is
voorzien van een kleurenscherm.
Bovendien bevat het dashboardkastje
bekerhouders en speciale ruimtes voor
wegenkaarten, een pakje sigaretten, een
document met A4-formaat, een pen, enz. Opbergvak
AAN BOORD
Zonneklep
Klap de zonneklep omlaag om verblinding
door de zon te voorkomen.
De zonneklep aan de bestuurderszijde is
voorzien van een etui voor het opbergen van
tolkaarten, tickets, ...
Page 66 of 225
64
Praktische voorzieningen

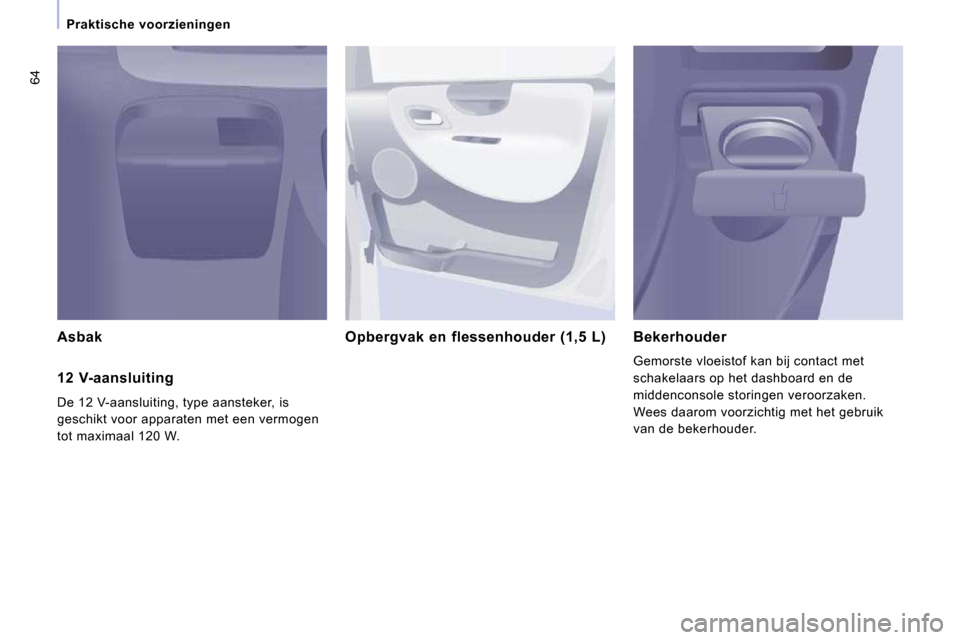

Asbak Opbergvak en flessenhouder (1,5 L) Bekerhouder
Gemorste vloeistof kan bij contact met
schakelaars op het dashboard en de
middenconsole storingen veroorzaken.
Wees daarom voorzichtig met het gebruik
van de bekerhouder.
12 V-aansluiting
De 12 V-aansluiting, type aansteker, is
geschikt voor apparaten met een vermogen
tot maximaal 120 W.
Page 86 of 225
84

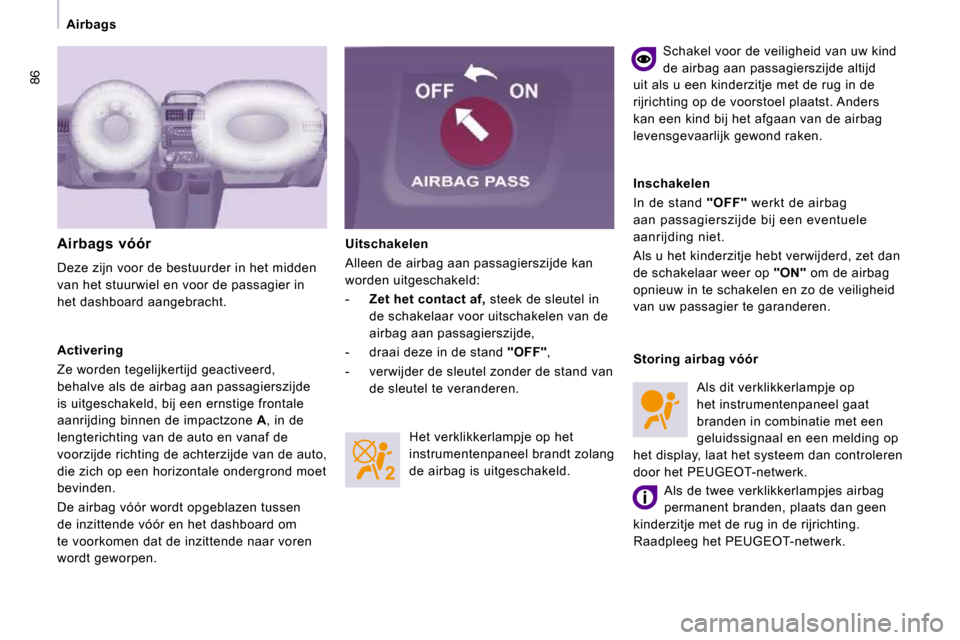

Airbags
Gebruiksvoorschrift
Maak er een gewoonte van om normaal
rechtop in de voorstoelen te zitten.
Draag altijd een correct afgestelde
veiligheidsgordel.
Zorg dat er zich niets bevindt tussen
de airbag en de inzittenden (kinderen,
huisdieren, objecten...). Dit kan de goede
werking van de airbag belemmeren en/of
de inzittende bij het opblazen van de airbag
verwonden.
Laat na een aanrijding of diefstal van uw
auto de airbagsystemen controleren.
Het is beslist niet toegestaan om
werkzaamheden uit te voeren aan
airbagsystemen, raadpleeg hiervoor het
PEUGEOT -netwerk.
Zelfs als alle bovenstaande voorschriften
worden nageleefd, blijft de kans bestaan
op letsel of lichte brandwonden aan het
hoofd, de borst of de armen als de airbag
wordt geactiveerd. De airbag wordt namelijk
zeer snel opgeblazen (binnen enkele
milliseconden) en loopt vervolgens even
snel leeg, waarbij de warme gassen via de
daarvoor bestemde openingen naar buiten
stromen. Zij-airbags
Bedek de stoelen uitsluitend met de
goedgekeurde stoelhoezen. Deze
belemmeren het activeren van de zij-airbags
niet. Raadpleeg het PEUGEOT-netwerk.
Bevestig nooit iets aan de rugleuning van
de stoelen, dit zou bij het afgaan van de
airbags kunnen leiden tot verwondingen aan
armen of middel.
Ga niet onnodig dicht tegen het
portierpaneel zitten.
Airbags vóór
Houd het stuurwiel niet aan de spaken
vast en laat uw handen niet op het
stuurwielkussen rusten.
Zorg ervoor dat de passagier zijn voeten niet
op het dashboard laat rusten, hij kan anders
ernstig letsel oplopen als de airbag wordt
opgeblazen.
Het is raadzaam niet te roken in de
auto. Als de airbag wordt opgeblazen,
kunnen brandende sigaretten of een pijp
brandwonden of ander letsel veroorzaken.
Verwijder het stuurwiel nooit, maak geen gaten
in de stuurwielbekleding en sla er niet op.
Page 87 of 225
86
Airbags Uitschakelen
Alleen de airbag aan passagierszijde kan
worden uitgeschakeld:
- Zet het contact af
, steek de sleutel in
de schakelaar voor uitschakelen van de
airbag aan passagierszijde,
- draai deze in de stand "OFF" ,
- verwijder de sleutel zonder de stand van de sleutel te veranderen.
Airbags vóór
Deze zijn voor de bestuurder in het midden
van het stuurwiel en voor de passagier in
het dashboard aangebracht.
Inschakelen
In de stand
"OFF" werkt de airbag
aan passagierszijde bij een eventuele
aanrijding niet.
Als u het kinderzitje hebt verwijderd, zet dan
de schakelaar weer op "ON" om de airbag
opnieuw in te schakelen en zo de veiligheid
van uw passagier te garanderen. Schakel voor de veiligheid van uw kind
de airbag aan passagierszijde altijd
uit als u een kinderzitje met de rug in de
rijrichting op de voorstoel plaatst. Anders
kan een kind bij het afgaan van de airbag
levensgevaarlijk gewond raken.
Het verklikkerlampje op het
instrumentenpaneel brandt zolang
de airbag is uitgeschakeld.
Activering
Ze worden tegelijkertijd geactiveerd,
behalve als de airbag aan passagierszijde
is uitgeschakeld, bij een ernstige frontale
aanrijding binnen de impactzone
A , in de
lengterichting van de auto en vanaf de
voorzijde richting de achterzijde van de auto,
die zich op een horizontale ondergrond moet
bevinden.
De airbag vóór wordt opgeblazen tussen
de inzittende vóór en het dashboard om
te voorkomen dat de inzittende naar voren
wordt geworpen. Als dit verklikkerlampje op
het instrumentenpaneel gaat
branden in combinatie met een
geluidssignaal en een melding op
het display, laat het systeem dan controleren
door het PEUGEOT -netwerk.
Storing airbag vóór
Als de twee verklikkerlampjes airbag
permanent branden, plaats dan geen
kinderzitje met de rug in de rijrichting.
Raadpleeg het PEUGEOT-netwerk.
