139

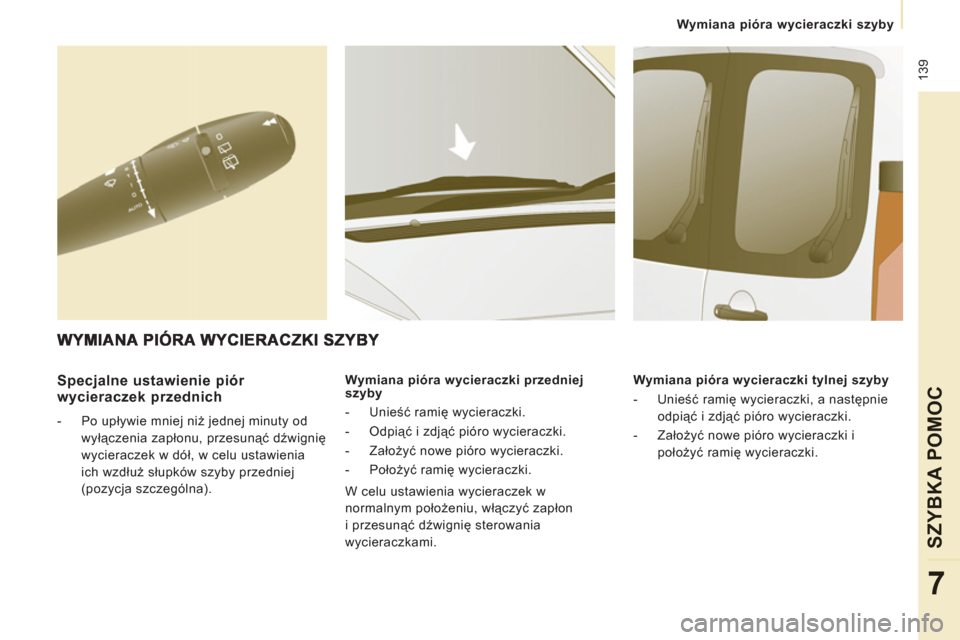

Wymiana pióra wycieraczki szyby

SZYBKA POMOC
7


Specjalne ustawienie piór
wycieraczek przednich


- Po upływie mniej niż jednej minuty od
wyłączenia zapłonu, przesunąć dźwignię
wycieraczek w dół, w celu ustawienia
ich wzdłuż słupków szyby przedniej
(pozycja szczególna).
Wymiana pióra wycieraczki przedniej
szyby


- Unieść ramię wycieraczki.

- Odpiąć i zdjąć pióro wycieraczki.

- Założyć nowe pióro wycieraczki.

- Położyć ramię wycieraczki.
Wymiana pióra wycieraczki tylnej szyby


- Unieść ramię wycieraczki, a następnie
odpiąć i zdjąć pióro wycieraczki.

- Założyć nowe pióro wycieraczki i
położyć ramię
wycieraczki.



W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami.

140

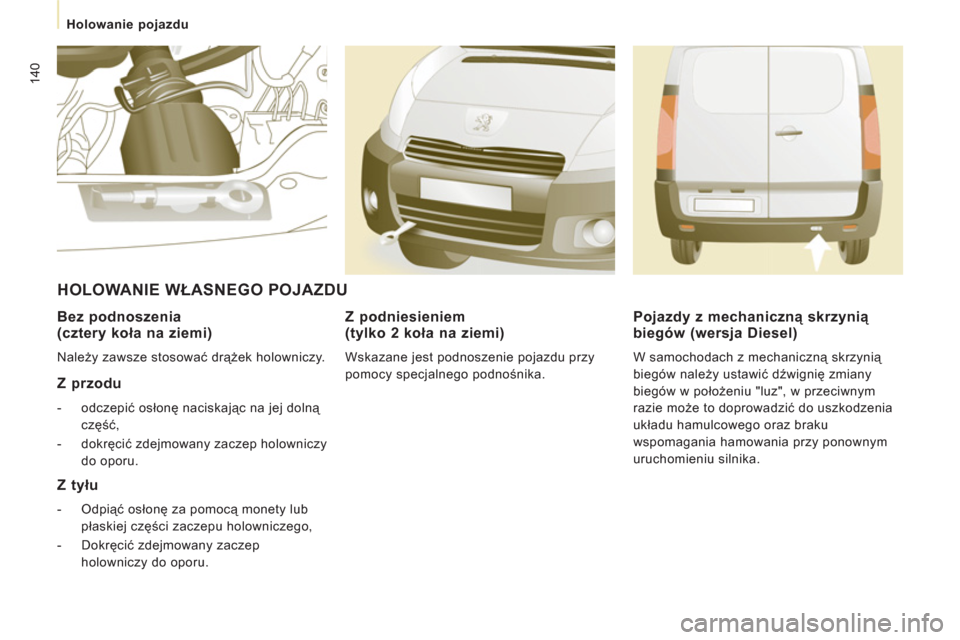

Holowanie pojazdu



Bez podnoszenia
(cztery koła na ziemi)

Należy zawsze stosować drążek holowniczy.


Z przodu



- odczepić osłonę naciskając na jej dolną
część,

- dokręcić zdejmowany zaczep holowniczy
do oporu.


HOLOWANIE WŁASNEGO POJAZDU


Z podniesieniem
(tylko 2 koła na ziemi)

Wskazane jest podnoszenie pojazdu przy
pomocy specjalnego podnośnika.


Z tyłu



- Odpiąć osłonę za pomocą monety lub
płaskiej części zaczepu holowniczego,

- Dokręcić zdejmowany zaczep
holowniczy do oporu.



Pojazdy z mechaniczną skrzynią
biegów (wersja Diesel)
W samochodach z mechaniczną skrzynią
biegów należy ustawić dźwignię zmiany
biegów w położeniu "luz", w przeciwnym
razie może to doprowadzić do uszkodzenia
układu hamulcowego oraz braku
wspomagania hamowania przy ponownym
uruchomieniu silnika.

14
1


Holowanie pojazdu

SZYBKA POMOC
7

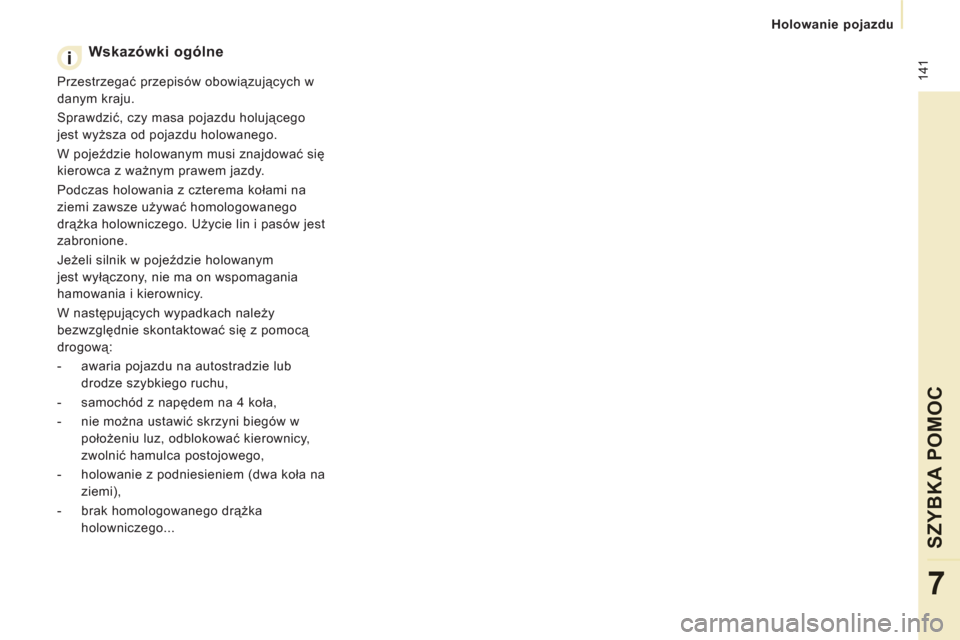

Wskazówki ogólne

Przestrzegać przepisów obowiązujących w
danym kraju.
Sprawdzić, czy masa pojazdu holującego
jest wyższa od pojazdu holowanego.
W pojeździe holowanym musi znajdować się
kierowca z ważnym prawem jazdy.
Podczas holowania z czterema kołami na
ziemi zawsze używać homologowanego
drążka holowniczego. Użycie lin i pasów jest
zabronione.
Jeżeli silnik w pojeździe holowanym
jest wyłączony, nie ma on wspomagania
hamowania i kierownicy.
W następujących wypadkach należy
bezwzględnie skontaktować się z pomocą
drogową:


- awaria pojazdu na autostradzie lub
drodze szybkiego ruchu,

- samochód z napędem na 4 koła,

- nie można ustawić skrzyni biegów w
położeniu luz, odblokować kierownicy,
zwolnić hamulca postojowego,


- holowanie z podniesieniem (dwa koła na
ziemi),

- brak homologowanego drążka
holowniczego...

142

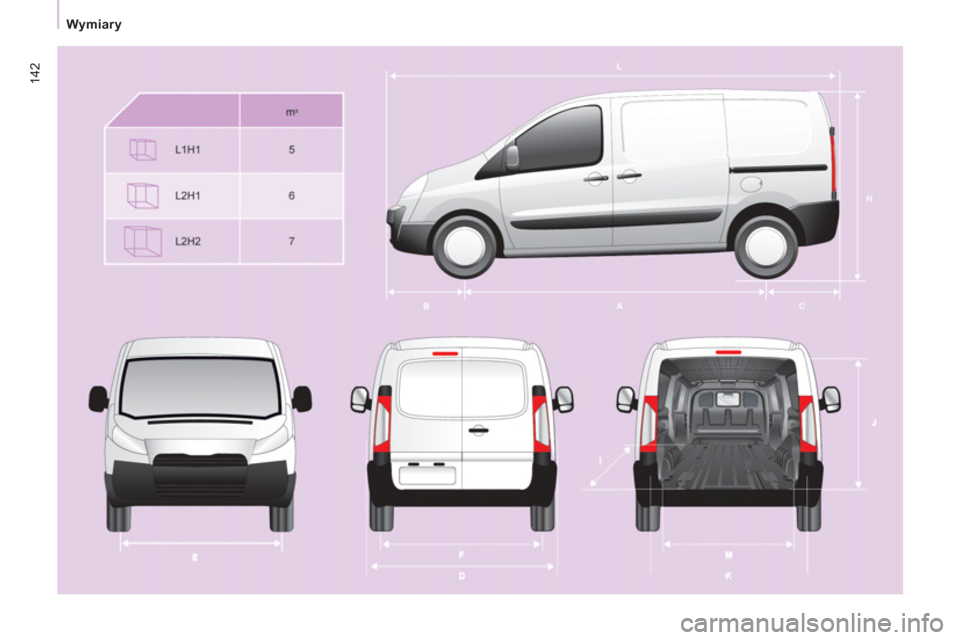

Wymiary

Wymiary

DANE TE
CHNI
CZNE
8



*
Wartość dla zawieszenia tylnego.
L1
L2

H1
H1
H2

L Długość całkowita
4 805 do 4 813
5 135 do 5 143

H Wysokość całkowita
1 894 * / 1 942
2 204 * / 2 276

A Rozstaw osi
3 000
3 122

B Zwis przedni

975

C Zwis tylny
830 do 838
1 038 do 1 046

D Szerokość całkowita:



na blasze obudowy nadwozia
1 870
z osłonami

1 895
ze złożonymi lusterkami
1 986
z rozł
ożonymi lusterkami
2 194

E Rozstaw kół z przodu
1 562 do 1 570

F Rozstaw kół z tyłu
1 596 do 1 604

I Długość podłogi wewnątrz
2 254
2 584

J Wewnętrzna wysokość pod dachem
1 449
1 750

K Maksymalna wewnętrzna szerokość
1 600

M Szerokość wewnątrz między wnękami kół
1 245
Średnica skrętu kół pomiędzy chodnikami (m)
12,18
12,59
Maksymalna ładowność (kg)



Użytkowa

1 000 do 1 200
Na dachu

170
m
3

5
6
7

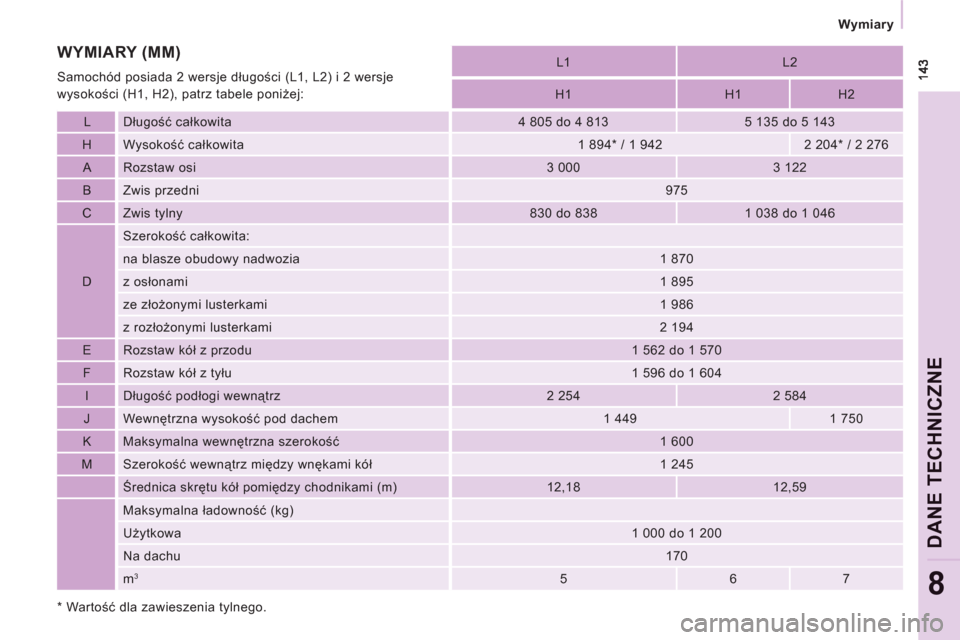

WYMIARY (MM)

Samochód posiada 2 wersje długości (L1, L2) i 2 wersje
wysokości (H1, H2), patrz tabele poniżej:

144


Wymiary

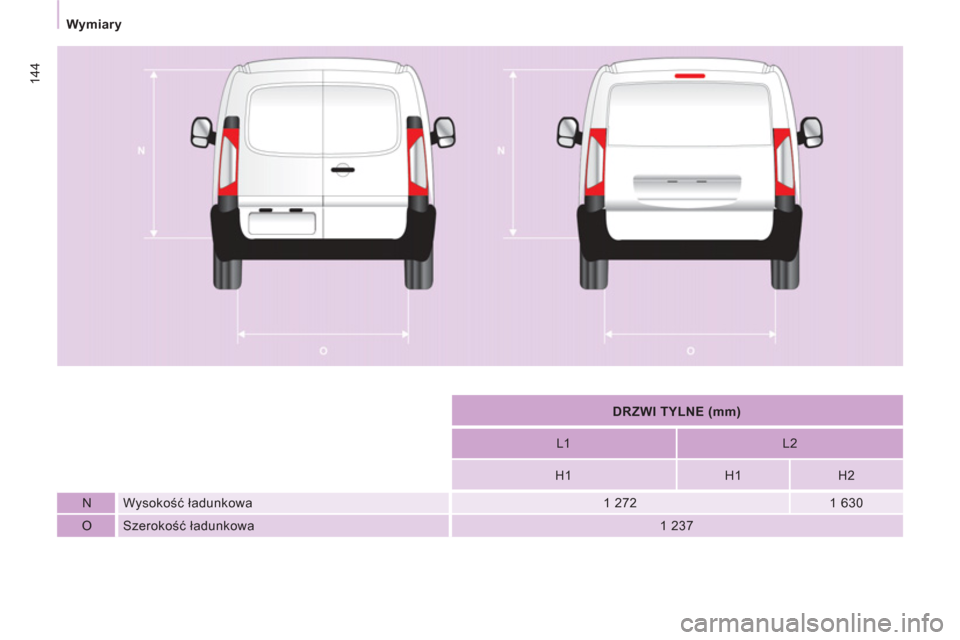

DRZWI TYLNE (mm)


L1
L2

H1
H1
H2

N Wysokość ładunkowa
1 272
1 630

O Szerokość ładunkowa
1 237

Wymiary

DANE TE
CHNI
CZNE
8

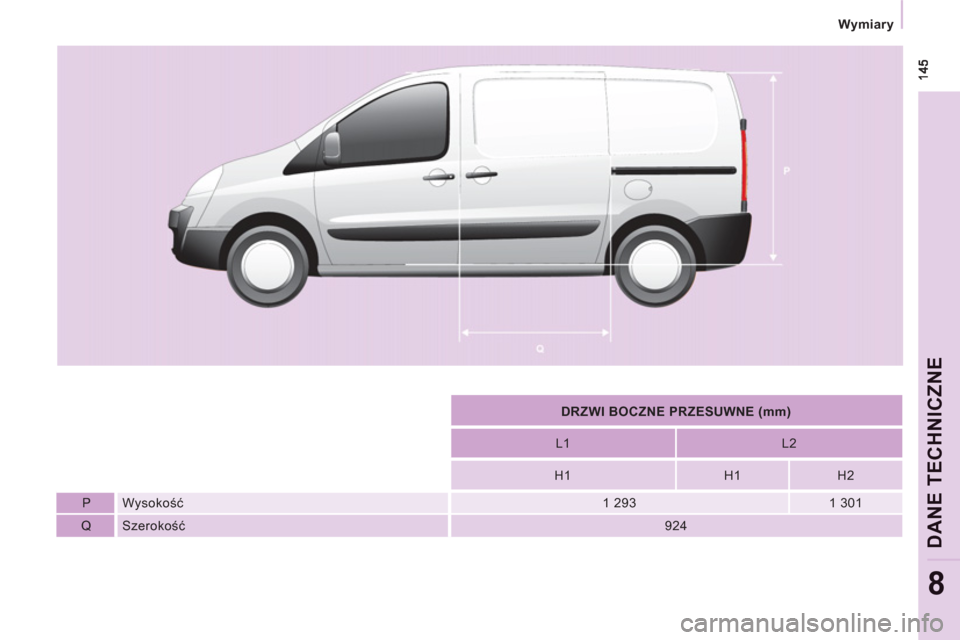

DRZWI BOCZNE PRZESUWNE (mm)


L1
L2

H1
H1
H2

P
Wysokość

1 293
1 301

Q
Szerokość

924

146


Wymiary

14
7


Wymiary

DANE TE
CHNI
CZNE
8

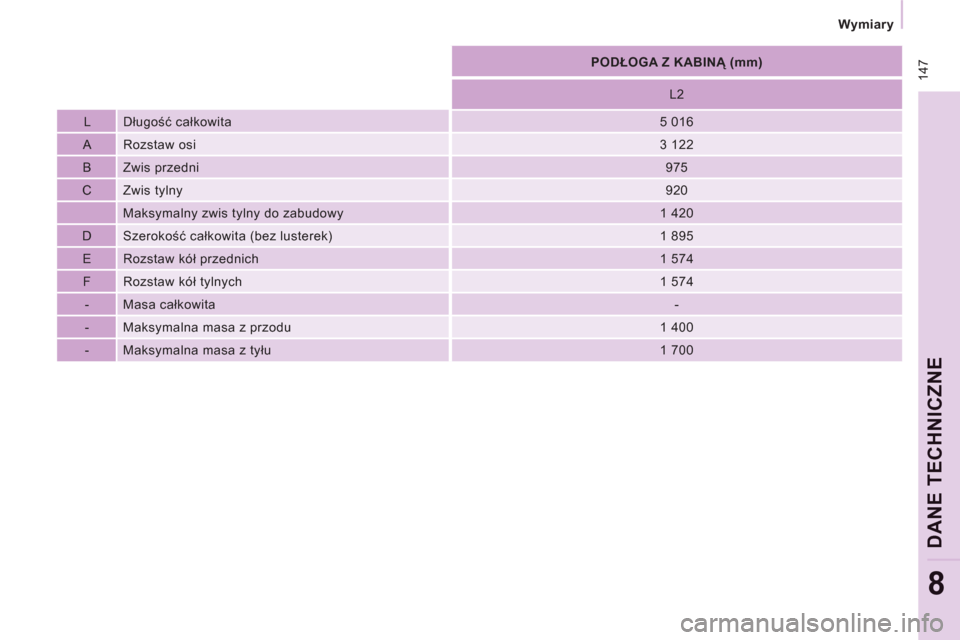

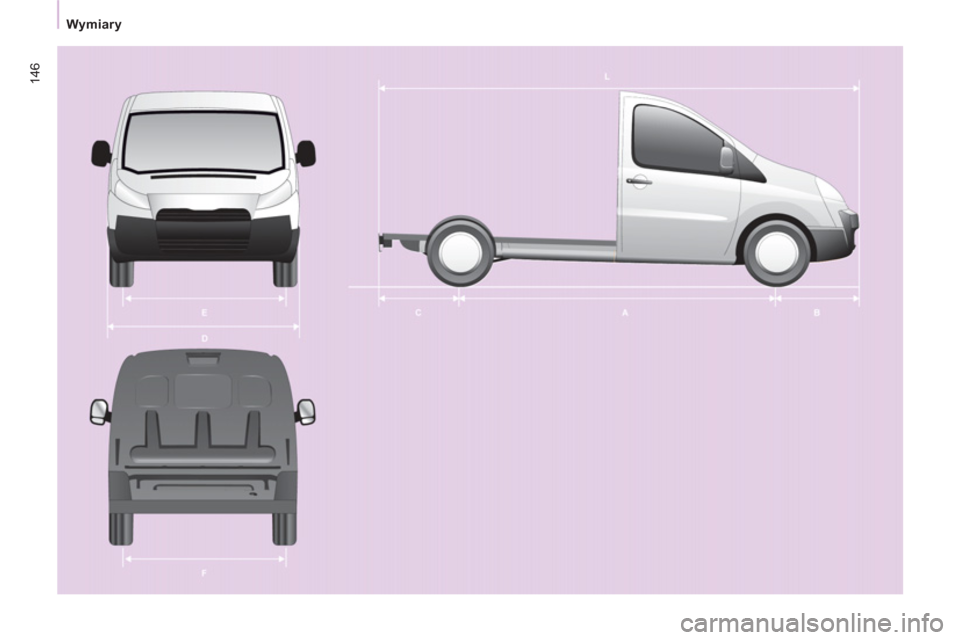

PODŁOGA Z KABINĄ (mm)


L2

L Długość całkowita

5 016

A Rozstaw osi

3 122

B Zwis przedni

975

C Zwis tylny

920
Maksymalny zwis tylny do zabudowy
1 420

D Szerokość całkowita (bez lusterek)
1 895

E Rozstaw kół przednich
1 574

F Rozstaw kół tylnych

1 574

- Masa całkowita

-

- Maksymalna masa z przodu
1 400

- Maksymalna masa z tyłu
1 700

148
Masy
MASY I CIĘŻARY PRZYCZEP (KG)

Szczegółowe dane znajdują się w dowodzie rejestracyjnym pojazdu.
W każdym kraju należy bezwzględnie przestrzegać obowiązujących przepisów dotyczących masy przyczepy. W ASO SIECI PEUGEOT
można uzyskać szczegółowe informacje na temat możliwości obciążenia samochodu oraz jego dopuszczalnej masy całkowitej.


Przeniesienie obciążenia

Możliwe jest, jeżeli samochód ciągnący nie osiągnie wartości MTAC, przeniesienie tej masy na przyczepę.
W żadnym wypadku nie należy przekraczać masy przyczepy oraz wartości MTRA, wpisanej do dowodu rejestracyjnego.
Nie przekraczać możliwości holowania pojazdu.

Masa przyczepy z hamulcami z przeniesieniem obciążenia może być zwiększona pod warunkiem zmniejszenia takiego samego obciążenia z
pojazdu, tak by nie przekroczyć wartości MTRA.
Wysokie temperatury zewnętrzne mogą spowodować pogorszenie mocy samochodu dla ochrony silnika. Gdy temperatura na zewnątrz
przekroczy 37°C, należy ograniczyć masę przyczepy do 700 kg, bez przenoszenia obciążenia.
W przypadku pojazdu ciągnącego, przekraczanie prędkości 100 km/h jest zabronione (przestrzegać przepisów obowiązujących w danym
kraju).
