Peugeot Expert VU 2016 Návod k obsluze (in Czech)

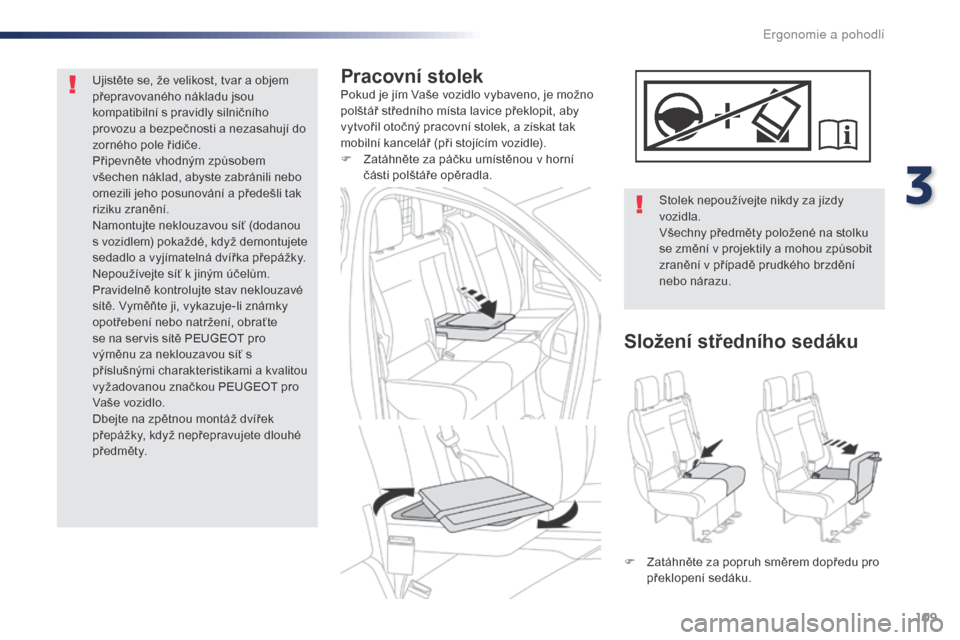

109
Expert_cs_Chap03_ergonomie-et-confort_ed01-2016
Pracovní stolekPokud je jím Vaše vozidlo vybaveno, je možno
polštář středního místa lavice překlopit, aby
vytvořil otočný pracovní stolek, a získat tak
mobilní kancelář (při stojícím vozidle).
F
Z
atáhněte za páčku umístěnou v horní
části polštáře opěradla.
Stolek nepoužívejte nikdy za jízdy
vozidla.
Všechny předměty položené na stolku
se změní v projektily a mohou způsobit
zranění v případě prudkého brzdění
nebo nárazu.
Složení středního sedáku
F Zatáhněte za popruh směrem dopředu pro překlopení sedáku.
Ujistěte se, že velikost, tvar a objem
přepravovaného nákladu jsou
kompatibilní s pravidly silničního
provozu a bezpečnosti a nezasahují do
zorného pole řidiče.
Připevněte vhodným způsobem
všechen náklad, abyste zabránili nebo
omezili jeho posunování a předešli tak
riziku zranění.
Namontujte neklouzavou síť (dodanou
s vozidlem) pokaždé, když demontujete
sedadlo a vyjímatelná dvířka přepážky.
Nepoužívejte síť k jiným účelům.
Pravidelně kontrolujte stav neklouzavé
sítě. Vyměňte ji, vykazuje-li známky
opotřebení nebo natržení, obraťte
se na servis sítě PEUGEOT pro
výměnu za neklouzavou síť s
příslušnými charakteristikami a kvalitou
vyžadovanou značkou PEUGEOT pro
Vaše vozidlo.
Dbejte na zpětnou montáž dvířek
přepážky, když nepřepravujete dlouhé
předměty.
3
E

110
Expert_cs_Chap03_ergonomie-et-confort_ed01-2016
Jednodílná pevná lavice
F Pro jejich zdvihnutí zatáhněte směrem nahoru až do polohy zajištěné západkou.
F

P
ro jejich vyjmutí stiskněte jazýček A
a
zatáhněte opěrku směrem nahoru.
F

P
ro zpětnou montáž zasuňte tyčky opěrky
hlavy do vodítek, správně ve směru osy
opěradla.
F

P
ro spuštění stiskněte současně jazýček A
a shora opěrku hlavy. F

D
ejte opěrky hlavy do spodní polohy.
Různá vybavení a nastavení popsaná dále se
liší podle verze a konfigurace Vašeho vozidla.
Součástí lavice je jednodílné opěradlo, které
může být buď pevné nebo sklopné (do polohy
sto l k u).
Úzké opěrky hlavy Sklápění opěradla do
polohy stolku
Více informací o Bezpečnostních
pásech naleznete v příslušné kapitole. F

Z p
řední strany zdvihněte páčku pro
odjištění opěradla.
F
Z
e zadní strany pro odjištění opěradla
páčku stlačte dolů.
F Sk lopte opěradlo na sedák.
F

P
ro napřímení opěradla zvedněte páčku
a
opěradlo zdvihněte.
Ergonomie a pohodlí

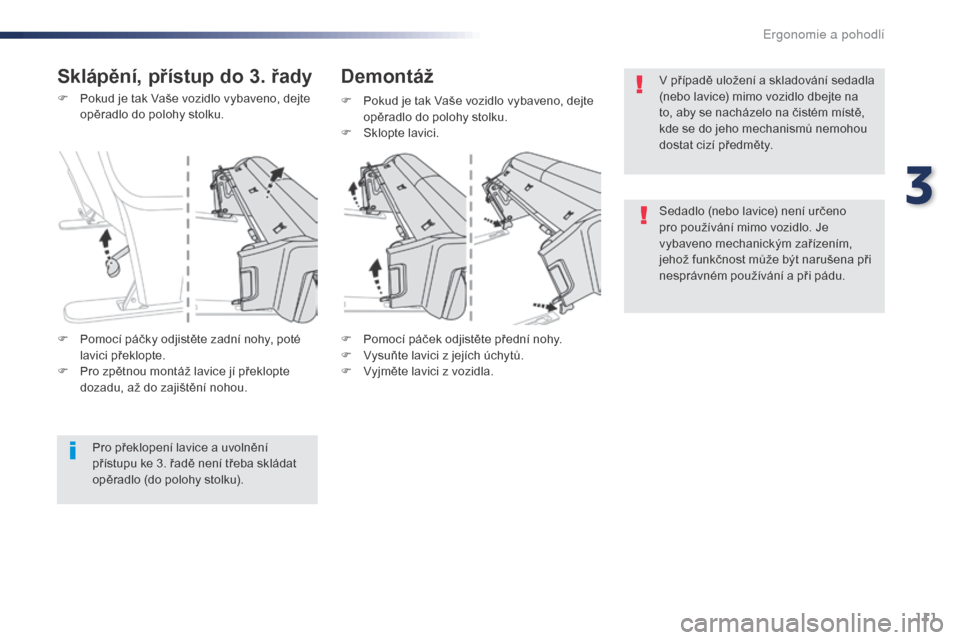

111
Expert_cs_Chap03_ergonomie-et-confort_ed01-2016
F Pokud je tak Vaše vozidlo vybaveno, dejte opěradlo do polohy stolku.
F

P
omocí páček odjistěte přední nohy.
F

V
ysuňte lavici z jejích úchytů.
F

V
yjměte lavici z vozidla.
F
P okud je tak Vaše vozidlo vybaveno, dejte
opěradlo do polohy stolku.
F

Sk
lopte lavici.
Sklápění, přístup do 3. řadyDemontáž
Pro překlopení lavice a uvolnění
přístupu ke 3. řadě není třeba skládat
opěradlo (do polohy stolku).
F

P

omocí páčky odjistěte zadní nohy, poté
lavici překlopte.
F

P

ro zpětnou montáž lavice jí překlopte
dozadu, až do zajištění nohou. V případě uložení a skladování sedadla
(nebo lavice) mimo vozidlo dbejte na
to, aby se nacházelo na čistém místě,
kde se do jeho mechanismů nemohou
dostat cizí předměty.
Sedadlo (nebo lavice) není určeno
pro používání mimo vozidlo. Je
vybaveno mechanickým zařízením,
jehož funkčnost může být narušena při
nesprávném používání a při pádu.
3
E

112
Expert_cs_Chap03_ergonomie-et-confort_ed01-2016
F Pokud je tak Vaše vozidlo vybaveno, zatáhněte ovladač a zdvihněte opěradlo
(ze zadní strany páčku stlačte).
Ověř te správné zajištění sedadla do
podlahy, jakmile je vráceno do polohy
pro sezení. Dbejte na to, aby žádný předmět nebo
nohy cestujícího na zadním místě
nezakrývaly kotvicí body a nebránily
správnému zajištění celku.
F

U

jistěte se, že žádný předmět nezakrývá
kotvicí úchyty a nebrání správnému
zajištění nohou.
Montáž
F Pomocí páček zajistěte přední nohy.
F P řeklopte lavici směrem dozadu, až do
zajištění jejích zadních nohou.
Při překlápění lavide dávejte pozor na
nohy cestujících.
F

Z
asuňte přední nohy lavice do úchytů na
podlaze ( jak je znázorněno na obrázku).
E

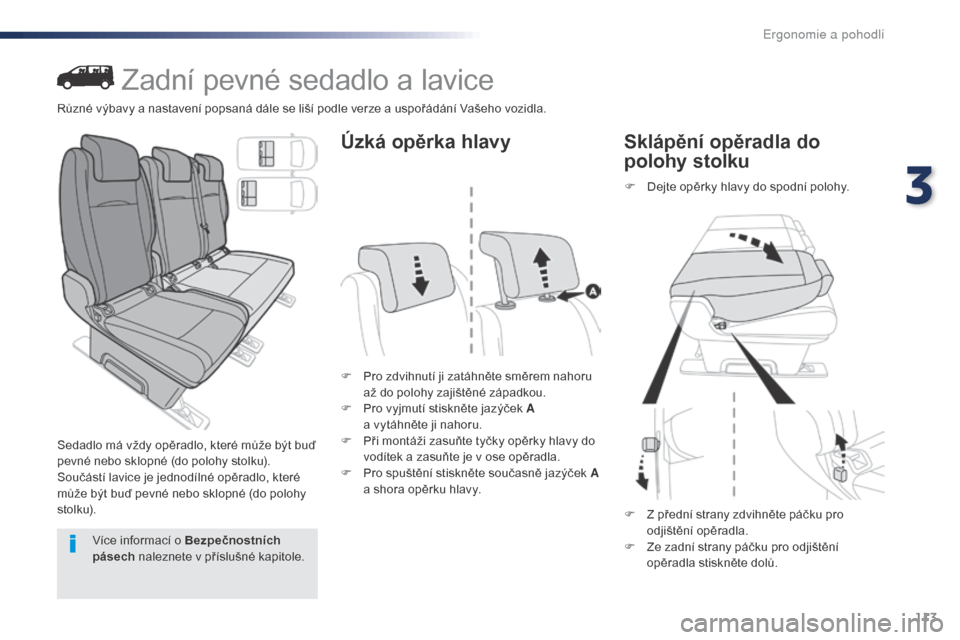

113
Expert_cs_Chap03_ergonomie-et-confort_ed01-2016
Zadní pevné sedadlo a lavice
Sedadlo má vždy opěradlo, které může být buď
pevné nebo sklopné (do polohy stolku).
Součástí lavice je jednodílné opěradlo, které
může být buď pevné nebo sklopné (do polohy
sto l k u).F

P
ro zdvihnutí ji zatáhněte směrem nahoru
až do polohy zajištěné západkou.
F
P
ro vyjmutí stiskněte jazýček A
a vytáhněte ji nahoru.
F P ři montáži zasuňte tyčky opěrky hlavy do
vodítek a zasuňte je v ose opěradla.
F

P
ro spuštění stiskněte současně jazýček A
a shora opěrku hlavy.
Úzká opěrka hlavy
F Dejte opěrky hlavy do spodní polohy.
Sklápění opěradla do
polohy stolku
Více informací o Bezpečnostních
pásech naleznete v příslušné kapitole. F

Z p
řední strany zdvihněte páčku pro
odjištění opěradla.
F Z e zadní strany páčku pro odjištění
opěradla stiskněte dolů.
Různé výbavy a nastavení popsaná dále se liší podle verze a uspořádání Vašeho vozidla.
3
Ergonomie a pohodl

114
Expert_cs_Chap03_ergonomie-et-confort_ed01-2016
F Pokud je tak Vaše vozidlo vybaveno, sklopte opěradlo do polohy stolku.
F

P
řeklopte sedadlo.
F

P

omocí páčky odjistěte zadní nohy
a

překlopte sedadlo.
F

P

ro vrácení překlopte sedadlo dozadu, až
do zajištění nohou.
F
P
okud je tak Vaše vozidlo vybaveno,
sklopte opěradlo do polohy stolku.
Sklápění, přístup do 3. řady
(příklad pro samostatné sedadlo)
Demontáž
(příklad pro samostatné sedadlo)
Pro překlopení lavice a uvolnění
přístupu ke 3. řadě není třeba skládat
opěradlo (do polohy stolku).
F

Sk

lopte opěradlo na sedák.
F

P

ro napřímení opěradla zdvihněte páčku
a

zdvihněte opěradlo (ze zadní strany
páčku stiskněte). F

P
omocí páček odjistěte přední nohy.
F

U
volněte sedadlo z kotevních míst.
F

V
yjměte sedadlo bočními dveřmi 2. řady
nebo zadem přes 3. řadu.
E

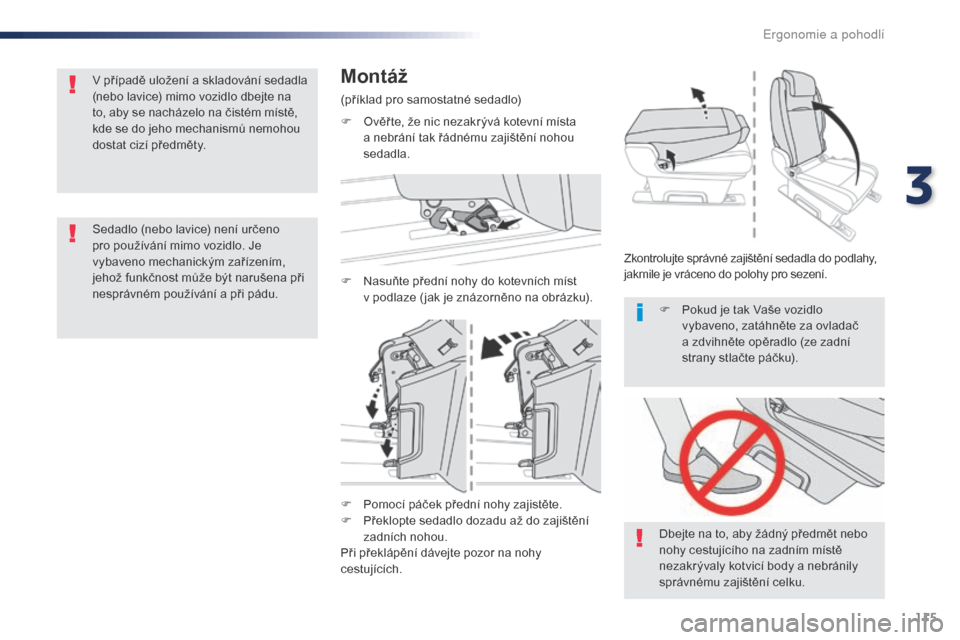

115
Expert_cs_Chap03_ergonomie-et-confort_ed01-2016
F Pomocí páček přední nohy zajistěte.
F P řeklopte sedadlo dozadu až do zajištění
zadních nohou.
Při překlápění dávejte pozor na nohy
cestujících. Dbejte na to, aby žádný předmět nebo
nohy cestujícího na zadním místě
nezakrývaly kotvicí body a nebránily
správnému zajištění celku. F
P
okud je tak Vaše vozidlo
vybaveno, zatáhněte za ovladač
a zdvihněte opěradlo (ze zadní
strany stlačte páčku).
Sedadlo (nebo lavice) není určeno
pro používání mimo vozidlo. Je
vybaveno mechanickým zařízením,
jehož funkčnost může být narušena při
nesprávném používání a při pádu. V případě uložení a skladování sedadla
(nebo lavice) mimo vozidlo dbejte na
to, aby se nacházelo na čistém místě,
kde se do jeho mechanismů nemohou
dostat cizí předměty.
Montáž
(příklad pro samostatné sedadlo)
F

O
věř te, že nic nezakrývá kotevní místa
a nebrání tak řádnému zajištění nohou
sedadla.
F

N
asuňte přední nohy do kotevních míst
v
podlaze ( jak je znázorněno na obrázku). Zkontrolujte správné zajištění sedadla do podlahy,
jakmile je vráceno do polohy pro sezení.
3
E

116
Expert_cs_Chap03_ergonomie-et-confort_ed01-2016
Zásady pro sedadla
a lavice
Při různých manipulacích:
- n edemontujte opěrku hlavy bez jejího
uložení a připevnění k nějakému držáku,
-

ov
ěř te, že bezpečnostní pásy zůstávají
stále přístupné a cestující je budou moci
snadno zapnout,
-

c
estující si musí při usednutí vždy správně
seřídit opěrku hlavy sedadla a seřídit
a
zapnout bezpečnostní pás.
Nakládání zavazadel nebo
předmětů za sedadla
a
l
avici 3. řady
Pokud potřebujete naložit zavazadla na
opěradla sedadel 3. řady sklopená do polohy
stolku, musejí být opěradla sedadel 2. řady
rovněž sklopena do polohy stolku.
Štítky
Při jízdě je zakázáno mít cestujícího:
- v e 3. řadě, pokud je opěradlo před ním
(ve 2. řadě) v poloze stolku,
-

v
e 3. řadě, pokud jsou sedadlo/lavice před
ním (ve 2. řadě) sklopené,
-

v
e 2. a ve 3. řadě na pravé straně, pokud je
lavice sklopená,
-

u
prostřed, pokud je boční pravé sedadlo
sklopené.
Ergonomie a pohodlí

117
Expert_cs_Chap03_ergonomie-et-confort_ed01-2016

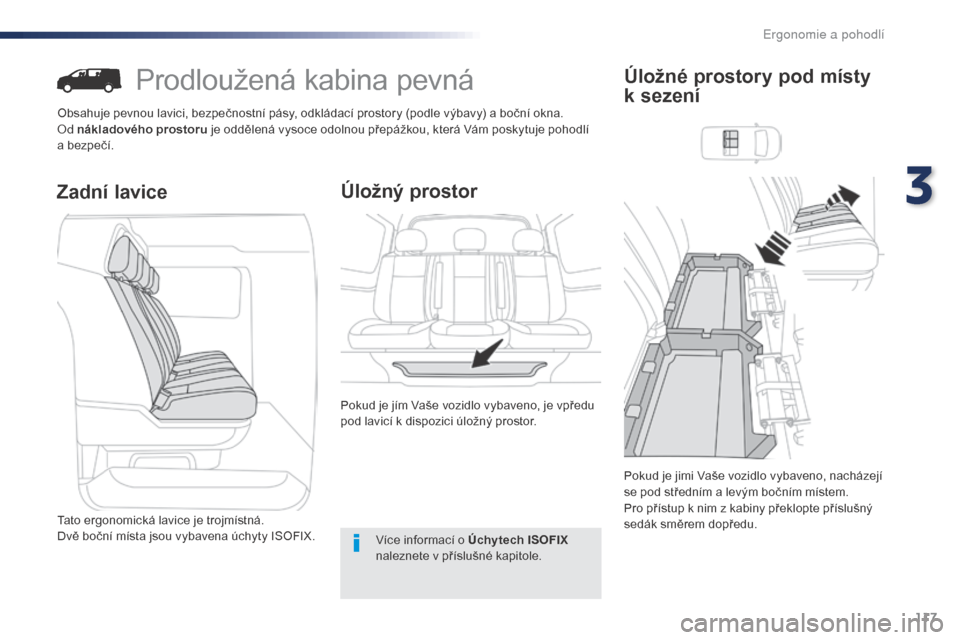

Prodloužená kabina pevná
Obsahuje pevnou lavici, bezpečnostní pásy, odkládací prostory (podle výbavy) a boční okna.
Od nákladového prostoru je oddělená vysoce odolnou přepážkou, která Vám poskytuje pohodlí
a bezpečí.
Zadní lavice Úložný prostor
Pokud je jím Vaše vozidlo vybaveno, je vpředu
pod lavicí k dispozici úložný prostor.
Tato ergonomická lavice je trojmístná.
Dvě boční místa jsou vybavena úchyty ISOFIX.
Úložné prostory pod místy
k sezení
Více informací o Úchytech ISOFIX
naleznete v příslušné kapitole. Pokud je jimi Vaše vozidlo vybaveno, nacházejí
se pod středním a levým bočním místem.
Pro přístup k nim z kabiny překlopte příslušný
sedák směrem dopředu.
3
Ergonomie a pohodlí

118
Expert_cs_Chap03_ergonomie-et-confort_ed01-2016
Nepřipevňujte nic ke skeletu kabiny.
Nepřekračujte maximální počet
cestujících, uvedený v technickém
průkazu.
Nákladový prostor vzadu je určen
výhradně pro přepravu zboží.
Doporučujeme Vám dávat náklad či
těžké předměty co nejvíce dopředu
v
nákladovém prostoru (směrem ke
kabině) a připevnit je proti pohybu pásy
uchycenými k okům na podlaze.
Konstrukce pro zadní bezpečnostní
pásy není určena pro připevňování
přepravovaného nákladu.
Prostory je možno demontovat* a vytáhnout*
směrem dozadu, aby bylo možno pod lavici
uložit rozměrné předměty.
* Podle země prodeje.
Ergonomie a pohodlí
