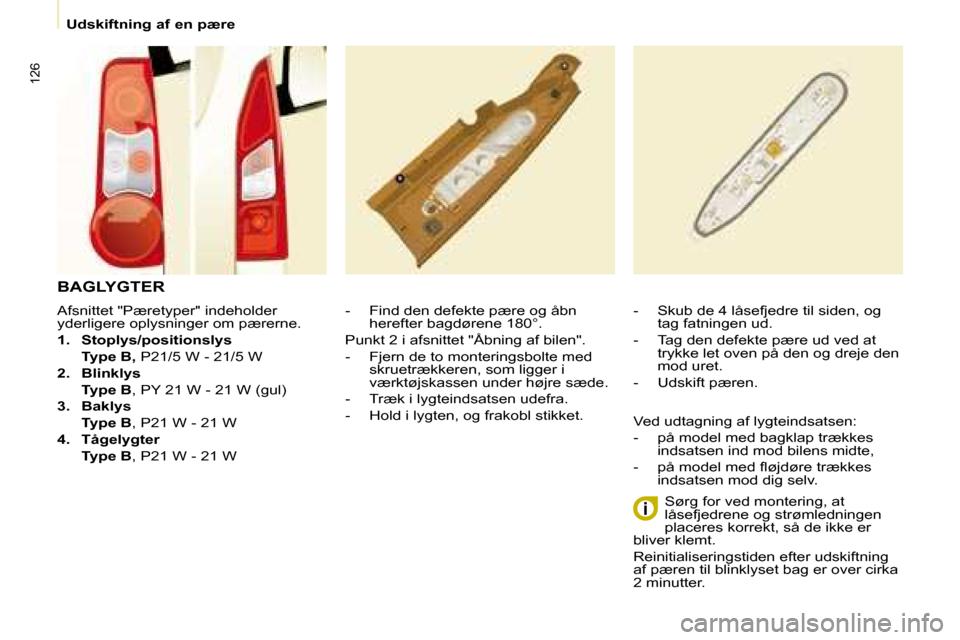

Udskiftning af en pære
A f s n i t t e t " P æ r e t y p e r " i n d e h o l d e r
yderligere oplysninger om pærerne.
1. Stoplys/positionslys
Type B, P 2 1 / 5 W - 2 1 / 5 W
2. Blinklys
Type B , P Y 2 1 W - 2 1 W ( g u l )
3. Baklys
Type B , P 2 1 W - 2 1 W
4. Tågelygter
Type B , P 2 1 W - 2 1 W - Find den defekte pære og åbn
h e r e f t e r b a g d ø r e n e 1 8 0 ° .
Punkt 2 i afsnittet "Åbning af bilen".
- Fjern de to monteringsbolte med skruetrækkeren, som ligger i
v æ r k t ø j s k a s s e n u n d e r h ø j r e s æ d e .
- Træk i lygteindsatsen udefra.
- Hold i lygten, og frakobl stikket. - Skub de 4 låsefjedre til siden, og
tag fatningen ud.
- Tag den defekte pære ud ved at trykke let oven på den og dreje den
mod uret.
- Udskift pæren.
V e d u d t a g n i n g a f l y g t e i n d s a t s e n :
- på model med bagklap trækkes indsatsen ind mod bilens midte,
- p å m o d e l m e d l ø j d ø r e t r æ k k e s indsatsen mod dig selv.
S ø r g f o r v e d m o n t e r i n g , a t
l å s e f j e d r e n e o g s t r ø m l e d n i n g e n
placeres korrekt, så de ikke er
bliver klemt.
Reinitialiseringstiden efter udskiftning
af pæren til blinklyset bag er over cirka
2 minutter.
BAGLYGTER
Page 132 of 148
127
HURTIG HJÆLP
8
Udskiftning af en pære

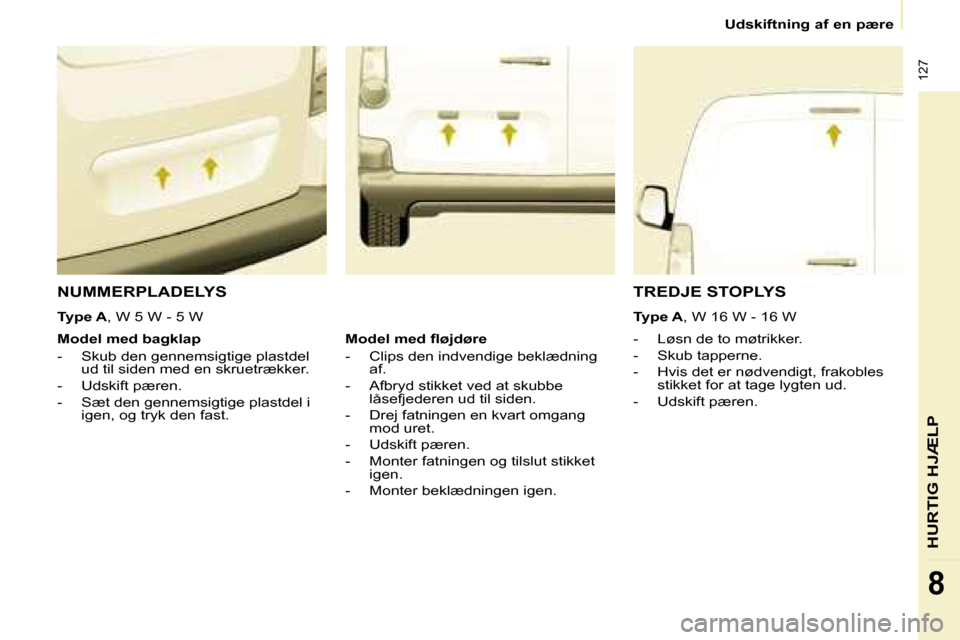

NUMMERPLADELYS
Type A , W 5 W - 5 W
- L ø s n d e t o m ø t r i k k e r .
- Skub tapperne.
- H v i s d e t e r n ø d v e n d i g t , f r a k o b l e s stikket for at tage lygten ud.
- Udskift pæren.
Model med bagklap
- Skub den gennemsigtige plastdel
ud til siden med en skruetrækker.
- Udskift pæren.
- Sæt den gennemsigtige plastdel i igen, og tryk den fast.
TREDJE STOPLYS
Type A , W 1 6 W - 1 6 W
M o d e l m e d l ø j d ø r e
- Clips den indvendige beklædning af.
- A f b r y d s t i k k e t v e d a t s k u b b e låsefjederen ud til siden.
- Drej fatningen en kvart omgang mod uret.
- Udskift pæren.
- Monter fatningen og tilslut stikket igen.
- Monter beklædningen igen.
Page 133 of 148
128

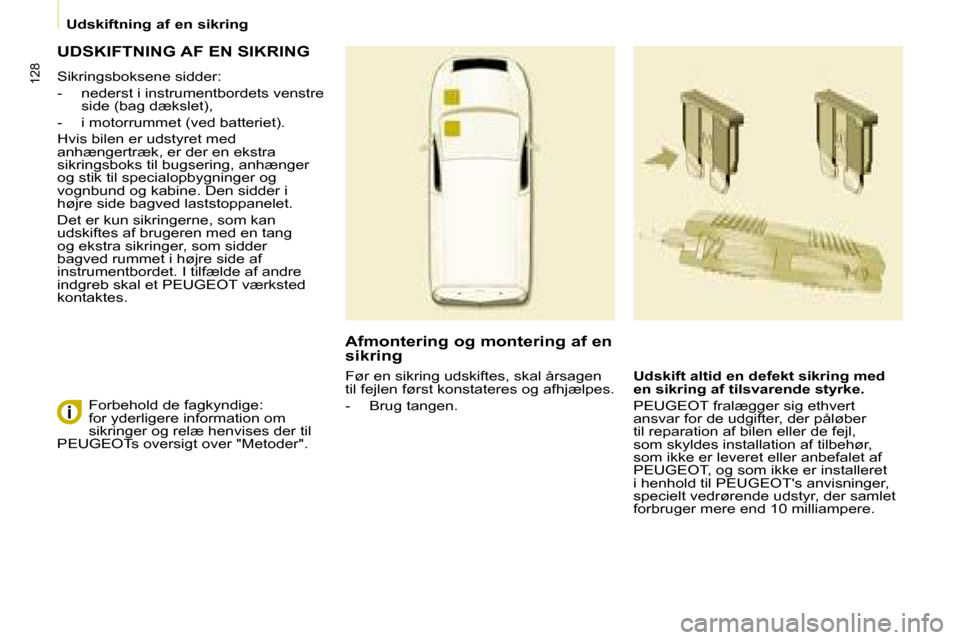

Udskiftning af en sikring
UDSKIFTNING AF EN SIKRING
S i k r i n g s b o k s e n e s i d d e r :
- nederst i instrumentbordets venstre s i d e ( b a g d æ k s l e t ) ,
- i m o t o r r u m m e t ( v e d b a t t e r i e t ) .
Hvis bilen er udstyret med
anhængertræk, er der en ekstra
sikringsboks til bugsering, anhænger
og stik til specialopbygninger og
vognbund og kabine. Den sidder i
h ø j r e s i d e b a g v e d l a s t s t o p p a n e l e t .
Det er kun sikringerne, som kan
udskiftes af brugeren med en tang
og ekstra sikringer, som sidder
b a g v e d r u m m e t i h ø j r e s i d e a f
instrumentbordet. I tilfælde af andre
indgreb skal et PEUGEOT værksted
kontaktes.
Afmontering og montering af en
sikring
Udskift altid en defekt sikring med
en sikring af tilsvarende styrke.
PEUGEOT fralægger sig ethvert
a n s v a r f o r d e u d g i f t e r , d e r p å l ø b e r
til reparation af bilen eller de fejl,
s o m s k y l d e s i n s t a l l a t i o n a f t i l b e h ø r ,
som ikke er leveret eller anbefalet af
PEUGEOT, og som ikke er installeret
i henhold til PEUGEOT's anvisninger,
s p e c i e l t v e d r ø r e n d e u d s t y r , d e r s a m l e t
forbruger mere end 10 milliampere.
F o r b e h o l d d e f a g k y n d i g e :
for yderligere information om
sikringer og relæ henvises der til
PEUGEOTs oversigt over "Metoder". F ø r e n s i k r i n g u d s k i f t e s , s k a l å r s a g e n
t i l f e j l e n f ø r s t k o n s t a t e r e s o g a f h j æ l p e s .
- Brug tangen.
Page 134 of 148
129
HURTIG HJÆLP
8
Udskiftning af en sikring
SIKRINGER I INSTRUMENTBORD
Vip dækslet for at få adgang til
sikringerne.Sikringer
F A m p e r e
A A n v e n d e l s e
1 15 Bagrudevisker
2 - Ikke anvendt
3 5 A i r b a g
4 10 A i r c o n d i t i o n , d i a g n o s e s t i k , k o n t a k t t i l s i d e s p e j l ,
f o r l y g t e h ø j d e
5 30 Rudehejs
6 30 Låse
7 5 Loftlys bag, kortlæselampe foran,
loft
8 20 Bilradio, CD-changer, display, dæktryksregistrering,
alarm og sirene
9 30 12 V stik for og bag
10 15 Midterstolpe 11 15 S v a g s t r ø m s t æ n d i n g s l å s
12 15 Regn- og lyssensor, airbag
13 5 Instrumentgruppe
14 15 Parkeringshjælp, kontakter til klimaanlæg, håndfrit
sæt
15 30 Låse
16 - Ikke anvendt
17 40 A f r i m n i n g a f b a g r u d e / s i d e s p e j l e
Page 135 of 148
130
Udskiftning af en sikring

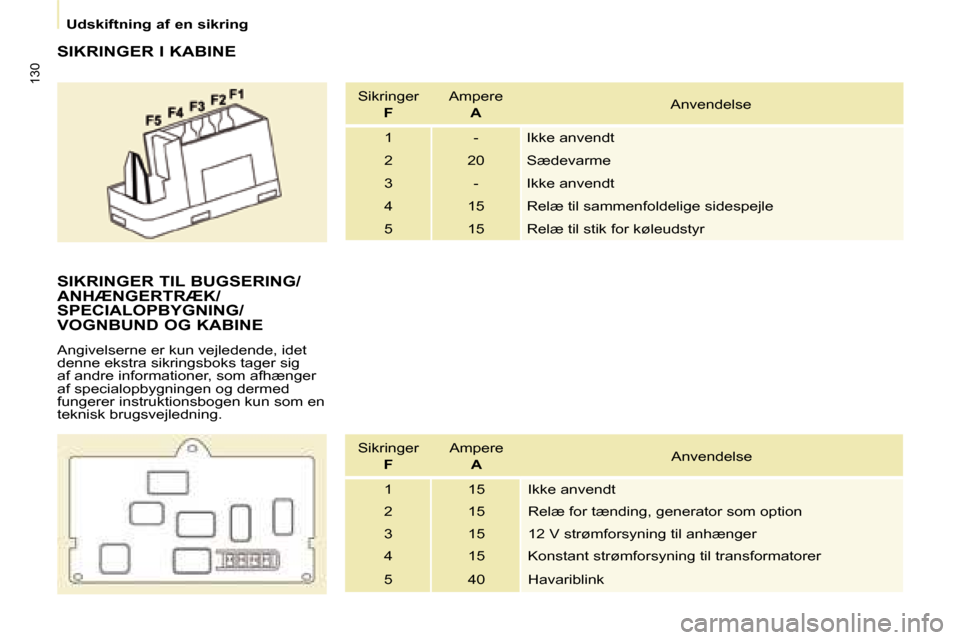

SIKRINGER I KABINE
SikringerF A m p e r e
A A n v e n d e l s e
1 - Ikke anvendt
2 20 Sædevarme
3 - Ikke anvendt
4 15 Relæ til sammenfoldelige sidespejle
5 15 R e l æ t i l s t i k f o r k ø l e u d s t y r
SIKRINGER TIL BUGSERING/
ANHÆNGERTRÆK/
SPECIALOPBYGNING/
VOGNBUND OG KABINE
A n g i v e l s e r n e e r k u n v e j l e d e n d e , i d e t
denne ekstra sikringsboks tager sig
af andre informationer, som afhænger
af specialopbygningen og dermed
fungerer instruktionsbogen kun som en
teknisk brugsvejledning.
SikringerF A m p e r e
A A n v e n d e l s e
1 15 Ikke anvendt
2 15 Relæ for tænding, generator som option
3 15 1 2 V s t r ø m f o r s y n i n g t i l a n h æ n g e r
4 15 K o n s t a n t s t r ø m f o r s y n i n g t i l t r a n s f o r m a t o r e r
5 40 Havariblink
Page 136 of 148
131
HURTIG HJÆLP
8
Udskiftning af en sikring
SIKRINGER I MOTORRUM
N å r m o t o r h j e l m e n e r å b n e t , l ø s n e s
og vippes boksen for at få adgang til
sikringerne.Sikringer
F A m p e r e
A A n v e n d e l s e
1 20 Motorstyreboks
2 15 Horn
3 10 Sprinklervæskepumpe til for og bag
4 20 Pumpe til forlygtevask
5 15 Motorkomponenter
6 10 Ratvinkelsensor, ESP
7 10 Stopkontakt, koblingskontakt
8 25 Starter
9 10 M o t o r f o r f o r l y g t e h ø j d e , s t y r e b o k s f o r
park
10 30 Motorkomponenter 11 40 Ikke anvendt
12 30 Vinduesviskere
13 40 BSI-boks
14 30 Pumpe
15 10 H ø j r e f j e r n l y s
16 10 Venstre fjernlys
17 15 H ø j r e n æ r l y s
18 15 Venstre nærlys
Page 137 of 148
132

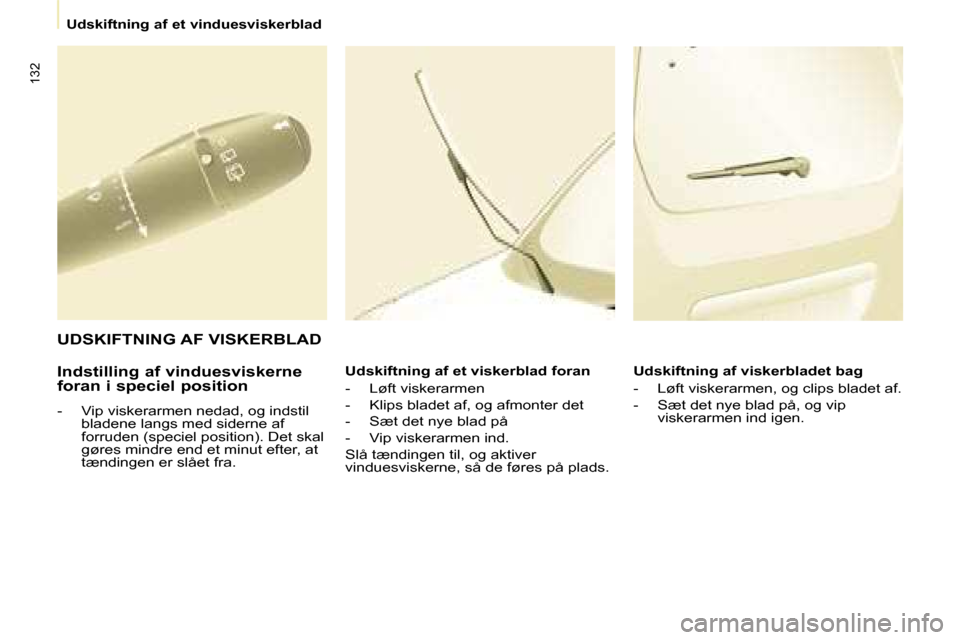

Udskiftning af et vinduesviskerblad
Indstilling af vinduesviskerne
foran i speciel position
- Vip viskerarmen nedad, og indstil bladene langs med siderne af
f o r r u d e n ( s p e c i e l p o s i t i o n ) . D e t s k a l
g ø r e s m i n d r e e n d e t m i n u t e f t e r , a t
tændingen er slået fra. Udskiftning af et viskerblad foran
- L ø f t v i s k e r a r m e n
- Klips bladet af, og afmonter det
- Sæt det nye blad på
- Vip viskerarmen ind.
Slå tændingen til, og aktiver
v i n d u e s v i s k e r n e , s å d e f ø r e s p å p l a d s . Udskiftning af viskerbladet bag
- L ø f t v i s k e r a r m e n , o g c l i p s b l a d e t a f .
- Sæt det nye blad på, og vip
viskerarmen ind igen.
UDSKIFTNING AF VISKERBLAD
Page 138 of 148
133
HURTIG HJÆLP
8

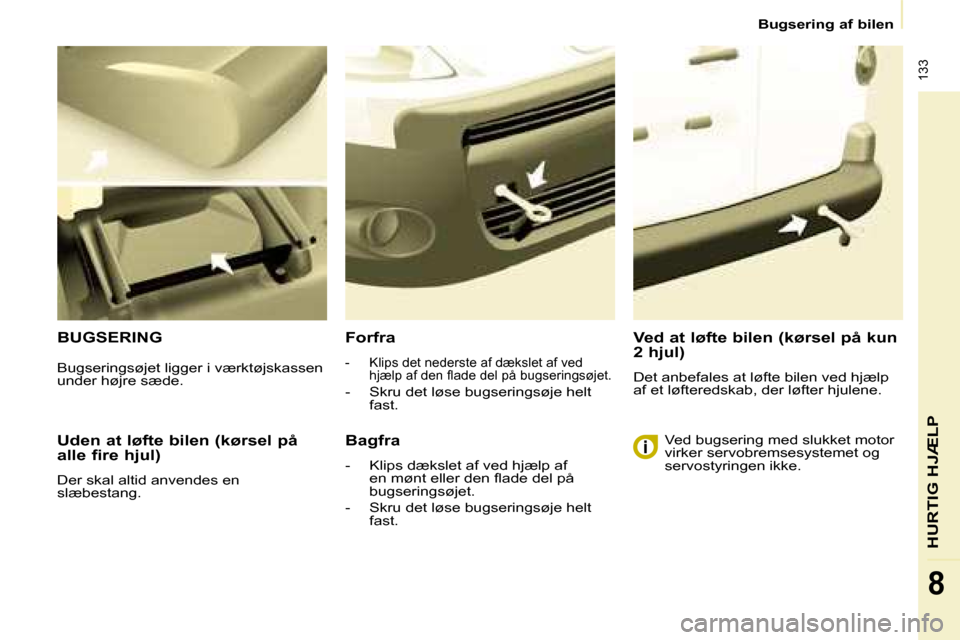

Bugsering af bilen
Uden at løfte bilen (kørsel på
alle fire hjul)
Der skal altid anvendes en
slæbestang.
BUGSERINGForfra
- Klips det nederste af dækslet af ved h j æ l p a f d e n l a d e d e l p å b u g s e r i n g s ø j e t .
- S k r u d e t l ø s e b u g s e r i n g s ø j e h e l t fast.
Bagfra
- Klips dækslet af ved hjælp af e n m ø n t e l l e r d e n l a d e d e l p å
b u g s e r i n g s ø j e t .
- S k r u d e t l ø s e b u g s e r i n g s ø j e h e l t fast. Ved bugsering med slukket motor
virker servobremsesystemet og
servostyringen ikke.
Ved at løfte bilen (kørsel på kun
2 hjul)
D e t a n b e f a l e s a t l ø f t e b i l e n v e d h j æ l p
a f e t l ø f t e r e d s k a b , d e r l ø f t e r h j u l e n e .
B u g s e r i n g s ø j e t l i g g e r i v æ r k t ø j s k a s s e n
u n d e r h ø j r e s æ d e .
Page 139 of 148
134

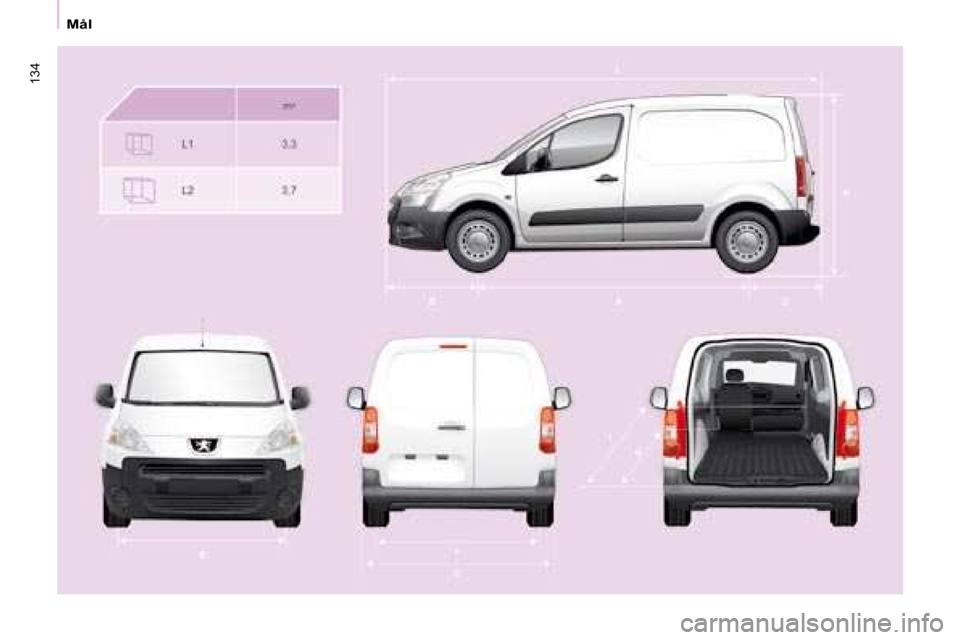

Mål
Page 140 of 148
135
Mål

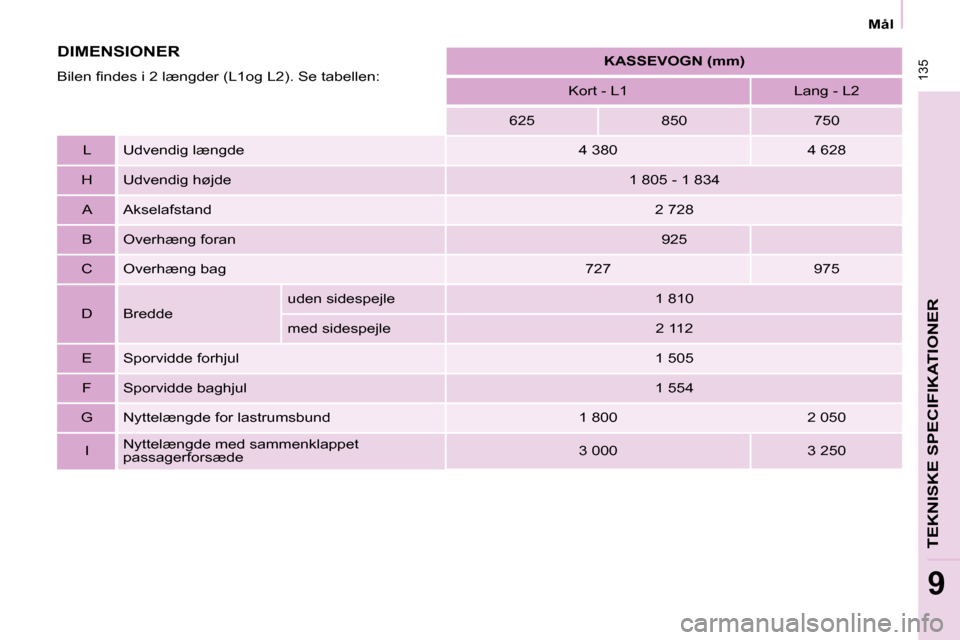

TEKNISKE SPECIFIKATIONER
9
KASSEVOGN (mm)
Kort - L1 Lang - L2
625 850 750
L Udvendig længde 4 380 4 628
H U d v e n d i g h ø j d e 1 805 - 1 834
A A k s e l a f s t a n d 2 728
B Overhæng foran 925
C Overhæng bag 727 975
D Bredde uden sidespejle
1 810
med sidespejle 2 112
E Sporvidde forhjul 1 505
F Sporvidde baghjul 1 554
G Nyttelængde for lastrumsbund 1 800 2 050
I Nyttelængde med sammenklappet
passagerforsæde 3 000 3 250DIMENSIONER
B i l e n i n d e s i 2 l æ n g d e r ( L 1 o g L 2 ) . S e t a b e l l e n :
