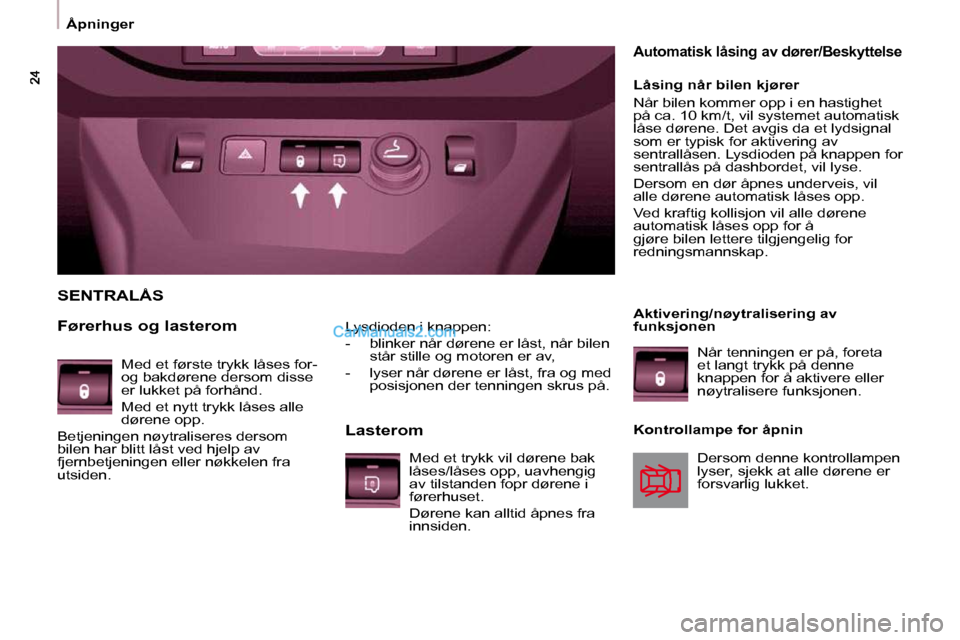

Page 11 of 177
Åpninger
Lysdioden i knappen:
- blinker når dørene er låst, når bilen står stille og motoren er av,
- lyser når dørene er låst, fra og med posisjonen der tenningen skrus på.
SENTRALÅS
Førerhus og lasterom
Lasterom Låsing når bilen kjører
Når bilen kommer opp i en hastighet
på ca. 10 km/t, vil systemet automatisk
låse dørene. Det avgis da et lydsignal
som er typisk for aktivering av
sentrallåsen. Lysdioden på knappen for
sentrallås på dashbordet, vil lyse.
Dersom en dør åpnes underveis, vil
alle dørene automatisk låses opp.
Ved kraftig kollisjon vil alle dørene
automatisk låses opp for å
gjøre bilen lettere tilgjengelig for
redningsmannskap.
Automatisk låsing av dører/Beskyttelse
Med et første trykk låses for-
og bakdørene dersom disse
er lukket på forhånd.
Med et nytt trykk låses alle
dørene opp.
Betjeningen nøytraliseres dersom
bilen har blitt låst ved hjelp av
fjernbetjeningen eller nøkkelen fra
utsiden. Aktivering/nøytralisering av
funksjonen
Når tenningen er på, foreta
et langt trykk på denne
knappen for å aktivere eller
nøytralisere funksjonen.
Kontrollampe for åpnin
Dersom denne kontrollampen
lyser, sjekk at alle dørene er
forsvarlig lukket.
Med et trykk vil dørene bak
låses/låses opp, uavhengig
av tilstanden fopr dørene i
førerhuset.
Dørene kan alltid åpnes fra
innsiden.

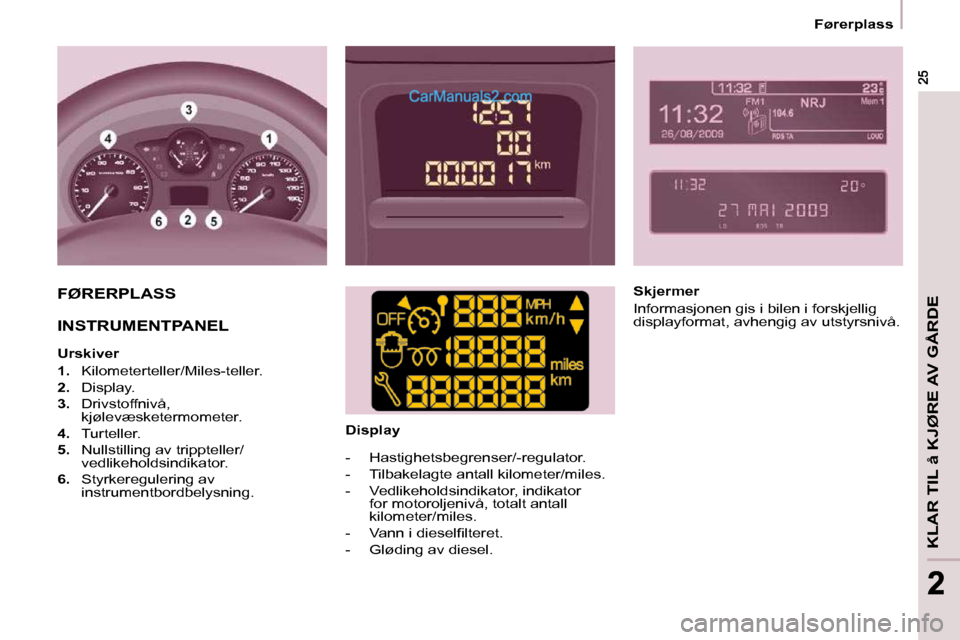

Page 12 of 177
KLAR TIL å KJØRE AV GÅRDE
22
Førerplass
FØRERPLASS
INSTRUMENTPANEL
Urskiver
1. Kilometerteller/Miles-teller.
2. Display.
3. Drivstoffnivå,
kjølevæsketermometer.
4. Turteller.
5. Nullstilling av trippteller/
vedlikeholdsindikator.
6. Styrkeregulering av
instrumentbordbelysning. Display
- Hastighetsbegrenser/-regulator.
- Tilbakelagte antall kilometer/miles.
- Vedlikeholdsindikator, indikator
for motoroljenivå, totalt antall
kilometer/miles.
- V a n n i d i e s e l fi l t e r e t .
- Gløding av diesel. Skjermer
Informasjonen gis i bilen i forskjellig
displayformat, avhengig av utstyrsnivå.

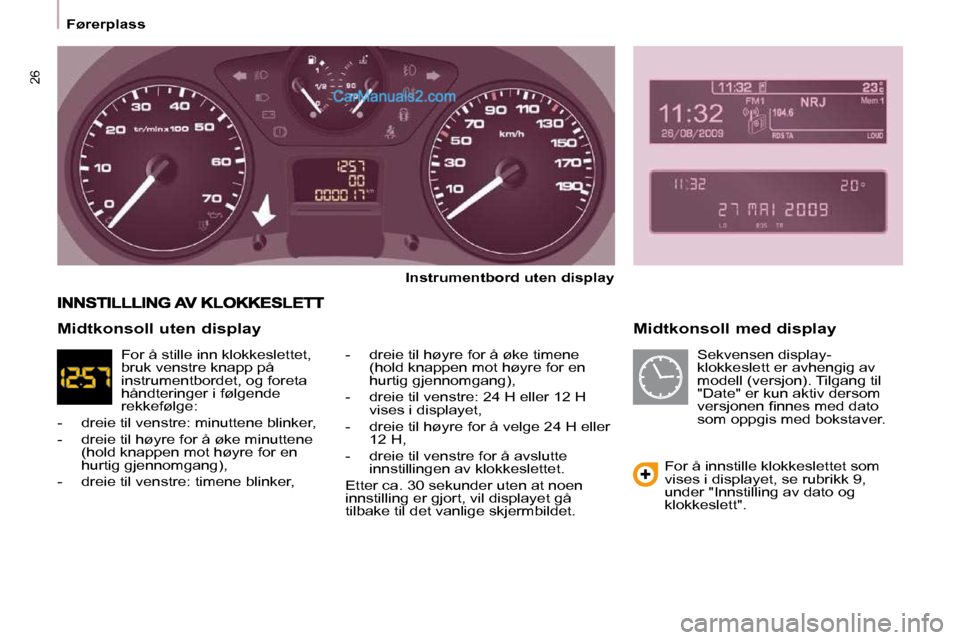

Page 13 of 177
26
Førerplass Midtkonsoll med display
Instrumentbord uten display
- dreie til høyre for å øke timene (hold knappen mot høyre for en
hurtig gjennomgang),
- dreie til venstre: 24 H eller 12 H vises i displayet,
- dreie til høyre for å velge 24 H eller 12 H,
- dreie til venstre for å avslutte innstillingen av klokkeslettet.
Etter ca. 30 sekunder uten at noen
innstilling er gjort, vil displayet gå
tilbake til det vanlige skjermbildet.
For å innstille klokkeslettet som
vises i displayet, se rubrikk 9,
under "Innstilling av dato og
klokkeslett".
Midtkonsoll uten display
For å stille inn klokkeslettet,
bruk venstre knapp på
instrumentbordet, og foreta
håndteringer i følgende
rekkefølge:
- dreie til venstre: minuttene blinker,
- dreie til høyre for å øke minuttene (hold knappen mot høyre for en
hurtig gjennomgang),
- dreie til venstre: timene blinker, Sekvensen display-
klokkeslett er avhengig av
modell (versjon). Tilgang til
"Date" er kun aktiv dersom
v e r s j o n e n fi n n e s m e d d a t o
som oppgis med bokstaver.

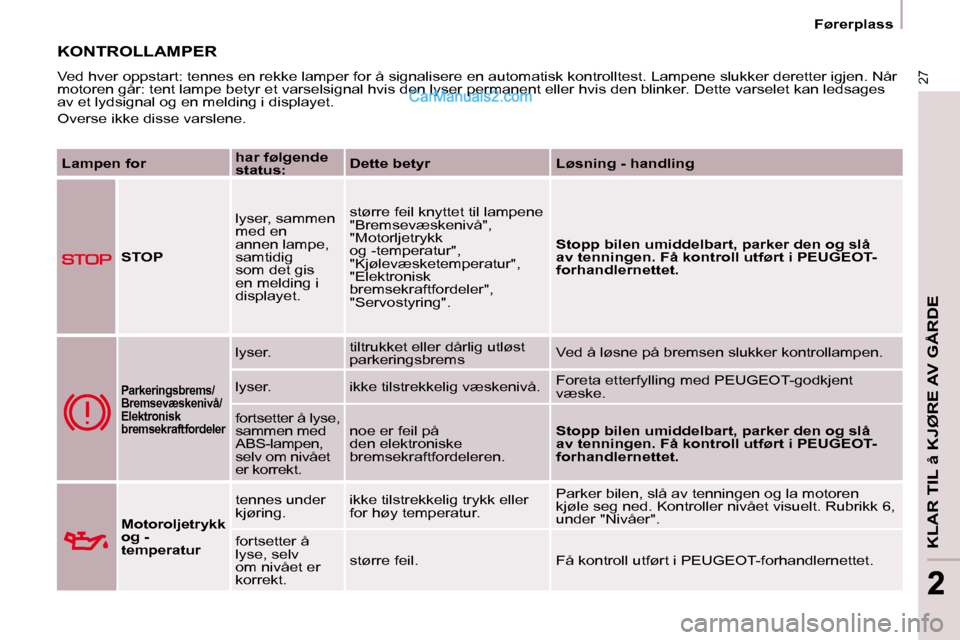

Page 14 of 177
27
KLAR TIL å KJØRE AV GÅRDE
22
Førerplass
KONTROLLAMPER
Ved hver oppstart: tennes en rekke lamper for å signalisere en automatisk kontrolltest. Lampene slukker deretter igjen. Når
motoren går: tent lampe betyr et varselsignal hvis den lyser permane nt eller hvis den blinker. Dette varselet kan ledsages
av et lydsignal og en melding i displayet.
Overse ikke disse varslene.
Lampen for
har følgende
status:
Dette betyr Løsning - handling
STOP lyser, sammen
med en
annen lampe,
samtidig
som det gis
en melding i
displayet. større feil knyttet til lampene
"Bremsevæskenivå",
"Motorljetrykk
og -temperatur",
"Kjølevæsketemperatur",
"Elektronisk
bremsekraftfordeler",
"Servostyring".
Stopp bilen umiddelbart, parker den og slå
av tenningen. Få kontroll utført i PEUGEOT-
forhandlernettet.
Parkeringsbrems/
Bremsevæskenivå/
Elektronisk
bremsekraftfordeler
lyser.
tiltrukket eller dårlig utløst
parkeringsbrems Ved å løsne på bremsen slukker kontrollampen.
lyser. ikke tilstrekkelig væskenivå. Foreta etterfylling med PEUGEOT-godkjent
væske.
fortsetter å lyse,
sammen med
ABS-lampen,
selv om nivået
er korrekt. noe er feil på
den elektroniske
bremsekraftfordeleren.
Stopp bilen umiddelbart, parker den og slå
av tenningen. Få kontroll utført i PEUGEOT-
forhandlernettet.
Motoroljetrykk
og -
temperatur tennes under
kjøring.
ikke tilstrekkelig trykk eller
for høy temperatur. Parker bilen, slå av tenningen og la motoren
kjøle seg ned. Kontroller nivået visuelt. Rubrikk 6,
under "Nivåer".
fortsetter å
lyse, selv
om nivået er
korrekt. større feil. Få kontroll utført i PEUGEOT-forhandlernettet.

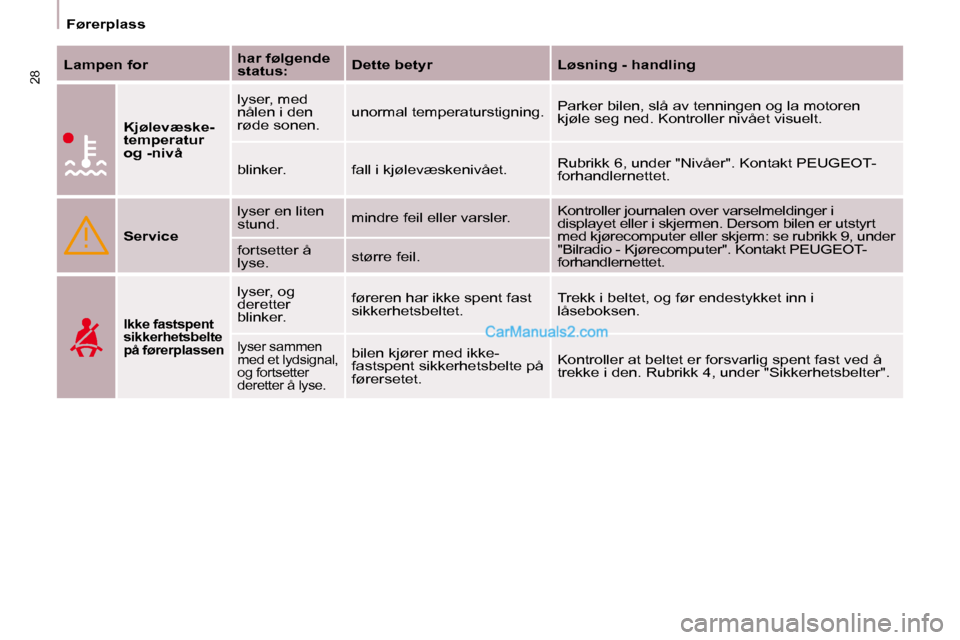

Page 15 of 177
28
Førerplass
Lampen for
har følgende
status:
Dette betyr Løsning - handling
Kjølevæske-
temperatur
og -nivå lyser, med
nålen i den
røde sonen.
unormal temperaturstigning.
Parker bilen, slå av tenningen og la motoren
kjøle seg ned. Kontroller nivået visuelt.
blinker. fall i kjølevæskenivået. Rubrikk 6, under "Nivåer". Kontakt PEUGEOT-
forhandlernettet.
Service lyser en liten
stund.
mindre feil eller varsler. Kontroller journalen over varselmeldinger i
displayet eller i skjermen. Dersom bilen er utstyrt
med kjørecomputer eller skjerm: se rubrikk 9, under
"Bilradio - Kjørecomputer". Kontakt PEUGEOT-
forhandlernettet.
fortsetter å
lyse.
større feil.
Ikke fastspent
sikkerhetsbelte
på førerplassen
lyser, og
deretter
blinker. føreren har ikke spent fast
sikkerhetsbeltet.
Trekk i beltet, og før endestykket inn i
låseboksen.
lyser sammen
med et lydsignal,
og fortsetter
deretter å lyse. bilen kjører med ikke-
fastspent sikkerhetsbelte på
førersetet. Kontroller at beltet er forsvarlig spent fast ved å
trekke i den. Rubrikk 4, under "Sikkerhetsbelter".

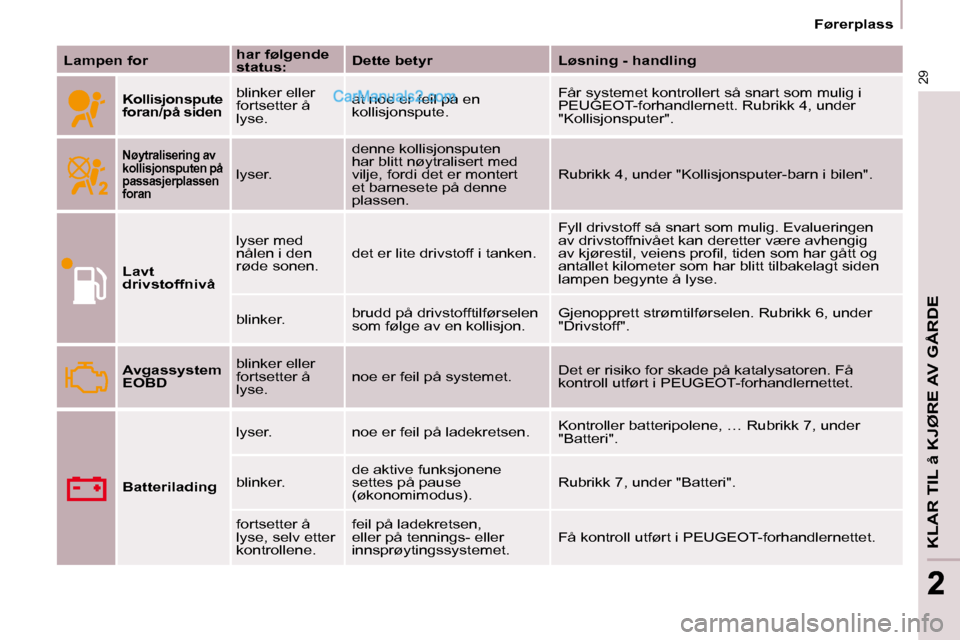

Page 16 of 177
29
KLAR TIL å KJØRE AV GÅRDE
22
Førerplass
Lampen for
har følgende
status:
Dette betyr Løsning - handling
Kollisjonspute
foran/på siden blinker eller
fortsetter å
lyse. at noe er feil på en
kollisjonspute. Får systemet kontrollert så snart som mulig i
PEUGEOT-forhandlernett. Rubrikk 4, under
"Kollisjonsputer".
Nøytralisering av
kollisjonsputen på
passasjerplassen
foran
lyser. denne kollisjonsputen
har blitt nøytralisert med
vilje, fordi det er montert
et barnesete på denne
plassen. Rubrikk 4, under "Kollisjonsputer-barn i bilen".
Lavt
drivstoffnivå lyser med
nålen i den
røde sonen.
det er lite drivstoff i tanken. Fyll drivstoff så snart som mulig. Evalueringen
av drivstoffnivået kan deretter være avhengig
a v k j ø r e s t i l , v e i e n s p r o fi l , t i d e n s o m h a r g å t t o g
antallet kilometer som har blitt tilbakelagt siden
lampen begynte å lyse.
blinker. brudd på drivstofftilførselen
som følge av en kollisjon. Gjenopprett strømtilførselen. Rubrikk 6, under
"Drivstoff".
Avgassystem
EOBD blinker eller
fortsetter å
lyse.
noe er feil på systemet.
Det er risiko for skade på katalysatoren. Få
kontroll utført i PEUGEOT-forhandlernettet.
Batterilading lyser. noe er feil på ladekretsen.
Kontroller batteripolene, … Rubrikk 7, under
"Batteri".
blinker. de aktive funksjonene
settes på pause
(økonomimodus). Rubrikk 7, under "Batteri".
fortsetter å
lyse, selv etter
kontrollene. feil på ladekretsen,
eller på tennings- eller
innsprøytingssystemet.
Få kontroll utført i PEUGEOT-forhandlernettet.

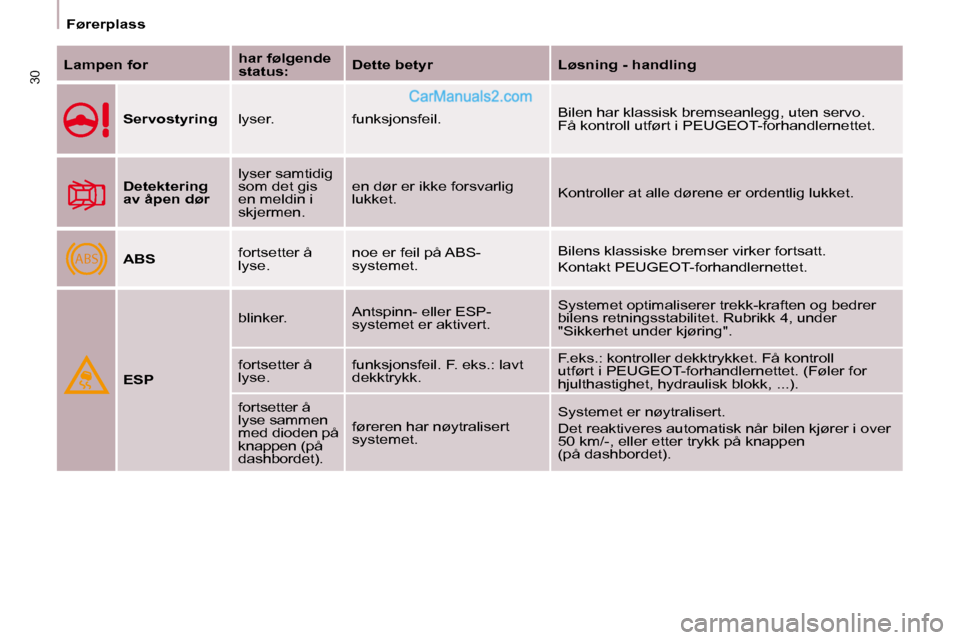

Page 17 of 177
ABS
30
Førerplass
Lampen for
har følgende
status:
Dette betyr Løsning - handling
Servostyring lyser. funksjonsfeil. Bilen har klassisk bremseanlegg, uten servo.
Få kontroll utført i PEUGEOT-forhandlernettet.
Detektering
av åpen dør lyser samtidig
som det gis
en meldin i
skjermen. en dør er ikke forsvarlig
lukket.
Kontroller at alle dørene er ordentlig lukket.
ABS fortsetter å
lyse. noe er feil på ABS-
systemet. Bilens klassiske bremser virker fortsatt.
Kontakt PEUGEOT-forhandlernettet.
ESP blinker.
Antspinn- eller ESP-
systemet er aktivert. Systemet optimaliserer trekk-kraften og bedrer
bilens retningsstabilitet. Rubrikk 4, under
"Sikkerhet under kjøring".
fortsetter å
lyse. funksjonsfeil. F. eks.: lavt
dekktrykk. F.eks.: kontroller dekktrykket. Få kontroll
utført i PEUGEOT-forhandlernettet. (Føler for
hjulthastighet, hydraulisk blokk, ...).
fortsetter å
lyse sammen
med dioden på
knappen (på
dashbordet). føreren har nøytralisert
systemet.
Systemet er nøytralisert.
Det reaktiveres automatisk når bilen kjører i over
50 km/-, eller etter trykk på knappen
(på dashbordet).
Page 18 of 177
31
KLAR TIL å KJØRE AV GÅRDE
22
Førerplass
Lampen for
har følgende
status:
Dette betyr Løsning - handling
P a r t i k k e l fi l t e r lyser. n o e e r f e i l p å p a r t i k k e l fi l t e r e t
(nivå tilsetning diesel, risiko
for tilstopping,...). F å fi l t e r e t k o n t r o l l e r t i P E U G E O T - f o r h a n d l e r n e t t .
Rubrikk 6, under "Nivåer".
Nærlys/
Kjørelys
lyser. manuelt valg eller
automatisk tenning.
Drei ringen på lysbetjeningen til andre posisjon.
nærlysene tennes nås
tenningen settes på:
kjørelys (avhengig av land). Rubrikk 3, under "Betjening ved rattet".
Fjernlys trekke bryteren mot seg. Trekk i bryteren for å komme tilbake til nærlys.
Blinklys blinker med
lydsignal. endring av retning med
lysbetjeningen til venstre for
rattet. Til høyre: bryteren føres oppover.
Til venstre: bryteren føres nedover.
Tåkelys foran lyser. manuelt valg. Tåkelysene virker kun dersom parkeringslysene
eller nærlysene er tente.
Tåekbaklys lyser. manuelt valg. Tåkelysene virker kun dersom parkeringslysene
eller nærlysene er tente. Ved normalt siktforhold,
skal disse lysene slukkes når de ikke lenger er
nødvendige. "Dette lyset virker blendende."
Page 19 of 177
32
Førerplass
Lampen i displayet
har følgende
status:
Dette betyr Løsning - handling
Cruisekontroll lyser. cruisekontroll valgt. Manuelt valg. Rubrikk 3, under "Betjening ved
rattet".
Hastighets-
begrenser lyser. hastighetsbegrenser valgt. Manuelt valg. Rubrikk 3, under "Betjening ved
rattet".
Forvarming
Diesel lyser. klimatiske forhold krever
forvarming. Vent til lampen slukker for å starte bilen.
Vann i
d i e s e l fi l t e r e t lyser sammen
med en
melding i
displayet.
v a n n i d i e s e l fi l t e r e t .
F å fi l t e r e t t a p p e t f o r v a n n i P E U G E O T -
forhandlernett. Rubrikk 6, under "Kontroller".
Avhengig av land.
Vedlike-
holdsnøkkel lyser. bilen skal snart inn til
vedlikeholdsservice. Se listen over vedlikeholdsoperasjoner
i serviceheftet. Få vedlikeholdet utført i
PEUGEOT-forhandlernett.
Klokkeslett blinker. innstilling av klokkeslett. Bruk knappen på venstre side av
insturmentbordet. Rubrikk 2, i begynnelsen av
"Førerplass".
Page 20 of 177
33
KLAR TIL å KJØRE AV GÅRDE
22
Førerplass
DRIVSTOFFMÅLER KJØLEVÆSKETEMPERATUR
N å l e n b e fi n n e r s e g f o r a n d e n b l å o g
den røde sonen: normal funksjon.
Under ekstreme bruksforhold eller
spesielle klimatiske forhold, kan det
hende at nålen nærmer seg den røde
sonen.
Hva skal du gjøre dersom nålen
kommer inn i den røde sonen:
Sakne farten eller la bilen gå på
tomgang.
Hva skal du gjøre dersom
kontrollampen tennes:
- stopp bilen med en gang og skru av tenningen. Det kan hende at
kjøleviften fortsetter å fungere, og
det for en periode på opp til ca.
10 minutter.
- vent til motoren blir kald før du sjekker nivået og eventuelt etterfyller
kjølevæske. Følg disse rådene:
Fordi kjøleanlegget er under trykk, må
du overholde følgende forholdsregler
for å unngå brannskader:
- vent i minst én time etter at motoren er skrudd av før du
begynner undersøkelsen,
- skru proppen 1/4 omdreining rundt for å slippe ut trykket før du åpner,
- når trykket er falt, sjekk nivået i ekspansjonstanken,
- om nødvendig, fjern proppen for å etterfylle.
Dersom nålen forblir i den røde sonen,
få systemet kontrollert i PEUGEOT-
forhandlernettet.
Se avsnitt 6 under "Nivåer".
Se rubrikk 6 under "Drivstoff".
Drivstoffnivået kontrolleres hver gang
nøkkelen settes i posisjon "tenning
kjøring".
Indikatoren viser:
-
1: tanken er full, ca. 60 liter.
- 0: tanken er nesten tom,
kontrollampen lyser kontinuerlig.
Ved kjøring på plant underlag vil
denne lampen tennes når det er ca.
8 liter igjen på tanken.
