Peugeot Partner 2009 Handleiding (in Dutch)

114

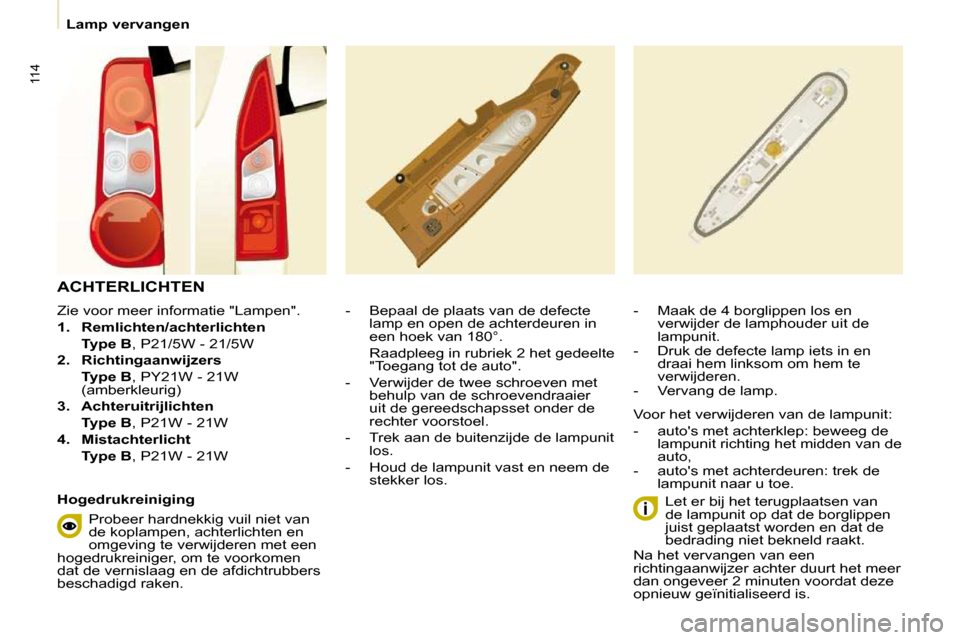

Lamp vervangen
Zie voor meer informatie "Lampen".

1. Remlichten/achterlichten
Type B , P21/5W - 21/5W

2. Richtingaanwijzers
Type B , PY21W - 21W
(amberkleurig)

3. Achteruitrijlichten
Type B , P21W - 21W

4. Mistachterlicht
Type B , P21W - 21W - Bepaal de plaats van de defecte
lamp en open de achterdeuren in
een hoek van 180°.
Raadpleeg in rubriek 2 het gedeelte "Toegang tot de auto".
- Verwijder de twee schroeven met behulp van de schroevendraaier
uit de gereedschapsset onder de
rechter voorstoel.
- Trek aan de buitenzijde de lampunit los.
- Houd de lampunit vast en neem de stekker los. - Maak de 4 borglippen los en
verwijder de lamphouder uit de
lampunit.
- Druk de defecte lamp iets in en draai hem linksom om hem te
verwijderen.
- Vervang de lamp.

Voor het verwijderen van de lampunit:
- auto's met achterklep: beweeg de
lampunit richting het midden van de
auto
,
- auto's met achterdeuren: trek de lampunit naar u toe.
Let er bij het terugplaatsen van
de lampunit op dat de borglippen
juist geplaatst worden en dat de
bedrading niet bekneld raakt.
Na het vervangen van een
richtingaanwijzer achter duurt het meer
dan ongeveer 2 minuten voordat deze
opnieuw geïnitialiseerd is.
ACHTERLICHTEN
Hogedrukreiniging
Probeer hardnekkig vuil niet van
de koplampen, achterlichten en
omgeving te verwijderen met een
hogedrukreiniger, om te voorkomen
dat de vernislaag en de afdichtrubbers
beschadigd raken.

115
SNEL WEER OP WEG
7
Lamp vervangen

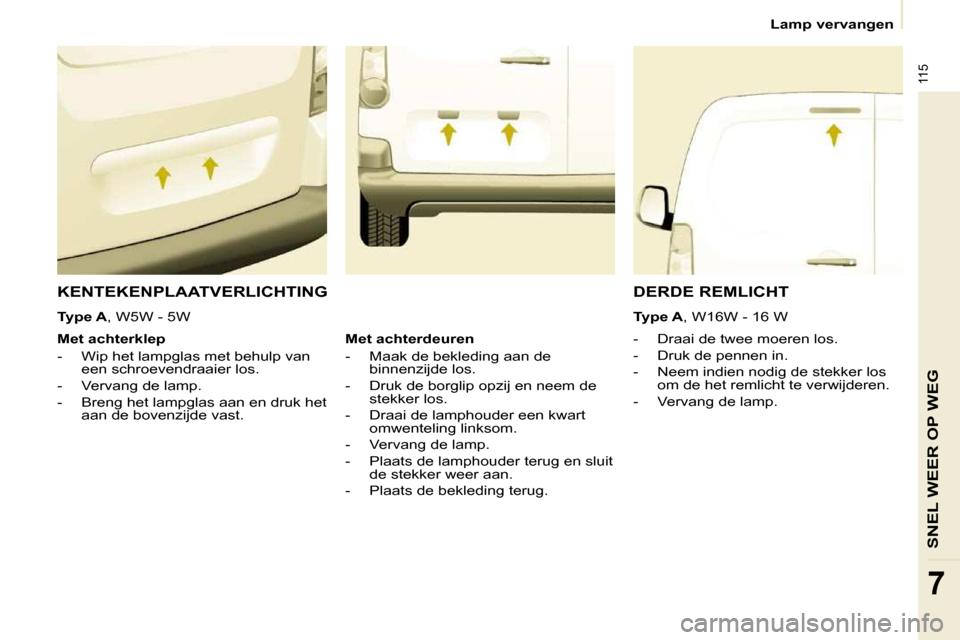

KENTEKENPLAATVERLICHTING
- Draai de twee moeren los.
- Druk de pennen in.
- Neem indien nodig de stekker los om de het remlicht te verwijderen.
- Vervang de lamp.
Met achterklep
- Wip het lampglas met behulp van
een schroevendraaier los.
- Vervang de lamp.
- Breng het lampglas aan en druk het aan de bovenzijde vast.
DERDE REMLICHT

Type A , W16W - 16 W
Met achterdeuren
- Maak de bekleding aan de binnenzijde los.
- Druk de borglip opzij en neem de stekker los.
- Draai de lamphouder een kwart omwenteling linksom.
- Vervang de lamp.
- Plaats de lamphouder terug en sluit de stekker weer aan.
- Plaats de bekleding terug.

Type A , W5W - 5W

116

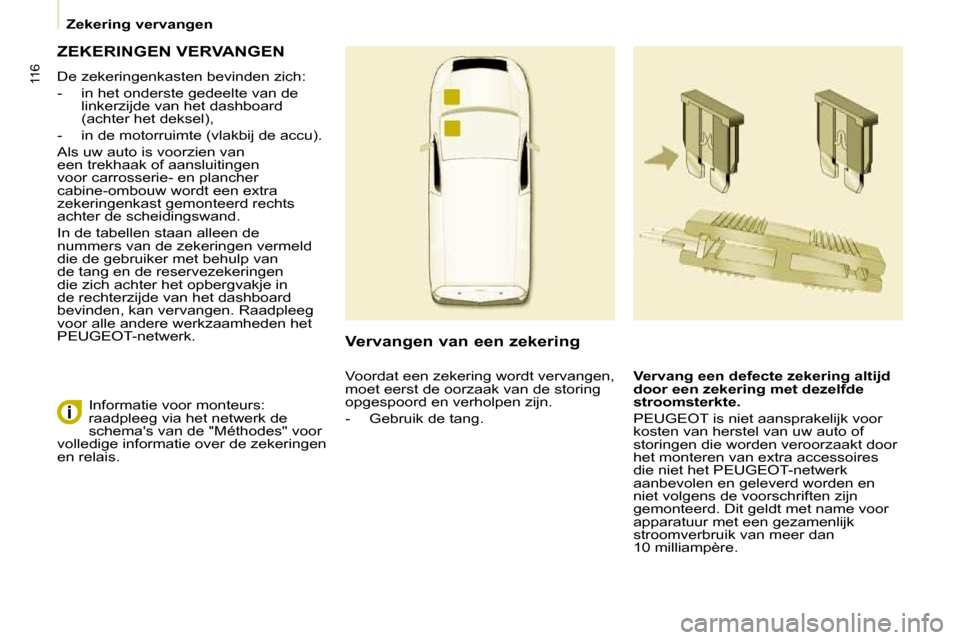

Zekering vervangen
ZEKERINGEN VERVANGEN
De zekeringenkasten bevinden zich:
- in het onderste gedeelte van de linkerzijde van het dashboard
(achter het deksel),
- in de motorruimte (vlakbij de accu).
Als uw auto is voorzien van
een trekhaak of aansluitingen
voor carrosserie- en plancher
cabine-ombouw wordt een extra
zekeringenkast gemonteerd rechts
achter de scheidingswand.
In de tabellen staan alleen de
nummers van de zekeringen vermeld
die de gebruiker met behulp van
de tang en de reservezekeringen
die zich achter het opbergvakje in
de rechterzijde van het dashboard
bevinden, kan vervangen. Raadpleeg
voor alle andere werkzaamheden het
PEUGEOT -netwerk. Vervangen van een zekering

Vervang een defecte zekering altijd
door een zekering met dezelfde
stroomsterkte.
PEUGEOT is niet aansprakelijk voor
kosten van herstel van uw auto of
storingen die worden veroorzaakt door
het monteren van extra accessoires
die niet het PEUGEOT -netwerk
aanbevolen en geleverd worden en
niet volgens de voorschriften zijn
gemonteerd. Dit geldt met name voor
apparatuur met een gezamenlijk
stroomverbruik van meer dan
10 milliampère.
Informatie voor monteurs:
raadpleeg via het netwerk de
schema's van de "Méthodes" voor
volledige informatie over de zekeringen
en relais. Voordat een zekering wordt vervangen,
moet eerst de oorzaak van de storing
opgespoord en verholpen zijn.
- Gebruik de tang.

117
SNEL WEER OP WEG
7
Zekering vervangen
ZEKERINGEN DASHBOARD
Kantel het deksel om bij de zekeringen
te komen. Zekering

F Ampère

A Functies
1 15 Ruitenwisser achter
2 - Vrij
3 5 Airbag
4 10 Airconditioning, diagnoseaansluiting, bediening
buitenspiegel, hoogteverstelling koplampen
5 30 Ruitbediening
6 30 Sloten
7 5 Plafonnier achter, kaartleeslamp vóór, dakconsole
8 20 Autoradio, CD-wisselaar, display, waarschuwing lage
bandenspanning, alarm en sirene
9 30 12V-aansluiting voor en achter
10 15 Middenkolom 11 15 Contactslot (zwakstroom)
12 15 Regen- en lichtsensor, airbag
13 5 Instrumentenpaneel
14 15 Parkeerhulp, bediening automatische airconditioning,
handsfree set
15 30 Sloten
16 - Vrij
17 40 Achterrruit-/spiegelverwarming

118
Zekering vervangen

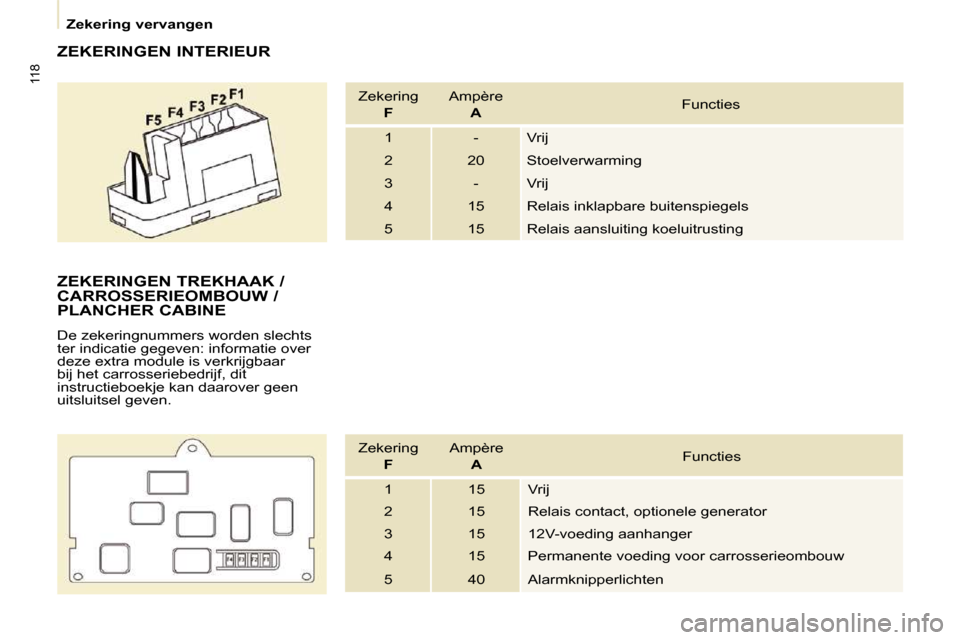

ZEKERINGEN INTERIEUR Zekering
F Ampère

A Functies
1 - Vrij
2 20 Stoelverwarming
3 - Vrij
4 15 Relais inklapbare buitenspiegels
5 15 Relais aansluiting koeluitrusting
ZEKERINGEN TREKHAAK /
CARROSSERIEOMBOUW /
PLANCHER CABINE
De zekeringnummers worden slechts
ter indicatie gegeven: informatie over
deze extra module is verkrijgbaar
bij het carrosseriebedrijf, dit
instructieboekje kan daarover geen
uitsluitsel geven. Zekering
F Ampère

A Functies
1 15 Vrij
2 15 Relais contact, optionele generator
3 15 12V-voeding aanhanger
4 15 Permanente voeding voor carrosserieombouw
5 40 Alarmknipperlichten

119
SNEL WEER OP WEG
7
Zekering vervangen
ZEKERINGEN IN DE
MOTORRUIMTE
Maak, na het openen van de motorkap,
de klemmen los en kantel de kast om
bij de zekeringen te komen. Zekering
F Ampère
A Functies
1 20 Elektronische eenheid motor
2 15 Claxon
3 10 Ruitensproeierpomp voor en achter
4 20 Koplampsproeierpomp
5 15 Motoronderdelen
6 10 Hoeksensor stuurwiel, ESP
7 10 Remlichtschakelaar en schakelaar koppelingspedaal
8 25 Startmotor
9 10 Motor koplamphoogteverstelling, module
wagenparkbeheer
10 30 Motoronderdelen
11 40 Vrij
12 30 Ruitenwisser
13 40 BSI
14 30 Pomp
15 10 Grootlicht rechts
16 10 Grootlicht links
17 15 Dimlicht rechts
18 15 Dimlicht links

120

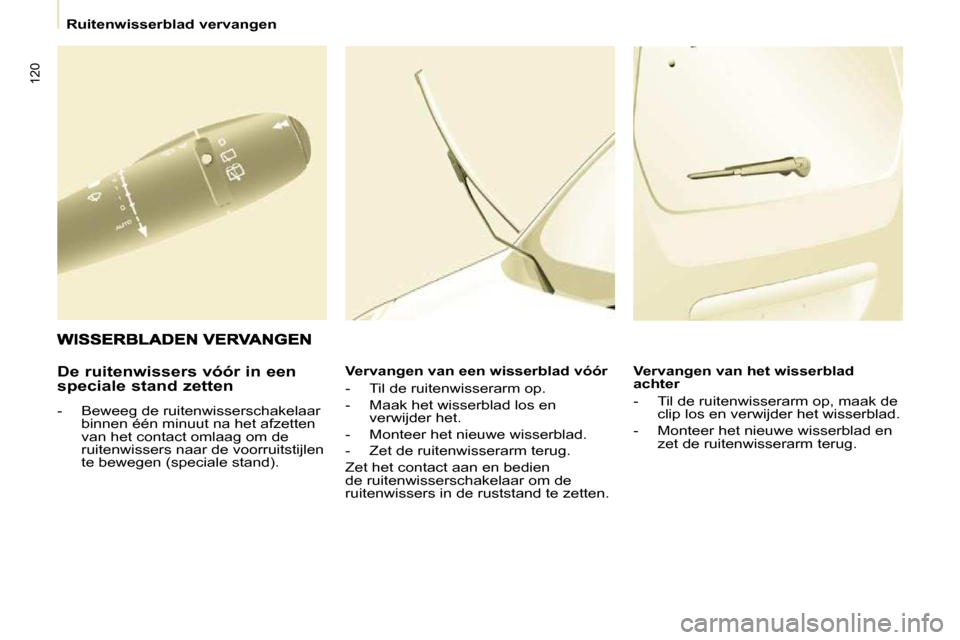

Ruitenwisserblad vervangen
De ruitenwissers vóór in een
speciale stand zetten
- Beweeg de ruitenwisserschakelaar binnen één minuut na het afzetten
van het contact omlaag om de
ruitenwissers naar de voorruitstijlen
te bewegen (speciale stand). Vervangen van een wisserblad vóór
- Til de ruitenwisserarm op.
- Maak het wisserblad los en
verwijder het.
- Monteer het nieuwe wisserblad.
- Zet de ruitenwisserarm terug.
Zet het contact aan en bedien
de ruitenwisserschakelaar om de
ruitenwissers in de ruststand te zetten. Vervangen van het wisserblad
achter
- Til de ruitenwisserarm op, maak de
clip los en verwijder het wisserblad.
- Monteer het nieuwe wisserblad en zet de ruitenwisserarm terug.

121
SNEL WEER OP WEG
7

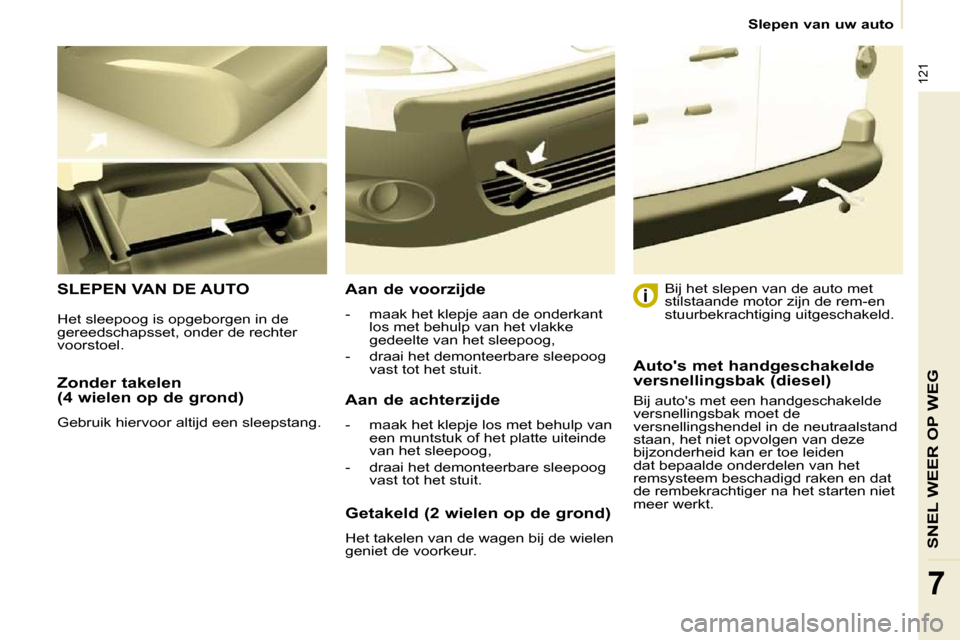

Slepen van uw auto
Zonder takelen
(4 wielen op de grond)
Gebruik hiervoor altijd een sleepstang.
SLEPEN VAN DE AUTO Aan de voorzijde
- maak het klepje aan de onderkant los met behulp van het vlakke
gedeelte van het sleepoog,
- draai het demonteerbare sleepoog vast tot het stuit.
Aan de achterzijde
- maak het klepje los met behulp van een muntstuk of het platte uiteinde
van het sleepoog,
- draai het demonteerbare sleepoog vast tot het stuit. Bij het slepen van de auto met
stilstaande motor zijn de rem-en
stuurbekrachtiging uitgeschakeld.
Getakeld (2 wielen op de grond)
Het takelen van de wagen bij de wielen
geniet de voorkeur.
Het sleepoog is opgeborgen in de
gereedschapsset, onder de rechter
voorstoel.
Auto's met handgeschakelde
versnellingsbak (diesel)
Bij auto's met een handgeschakelde
versnellingsbak moet de
versnellingshendel in de neutraalstand
staan, het niet opvolgen van deze
bijzonderheid kan er toe leiden
dat bepaalde onderdelen van het
remsysteem beschadigd raken en dat
de rembekrachtiger na het starten niet
meer werkt.

122

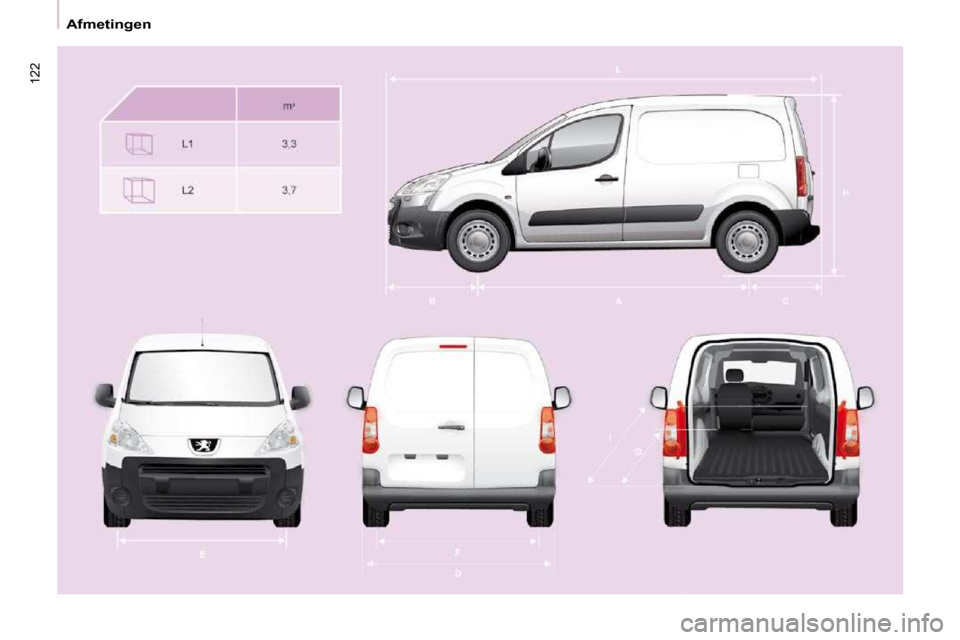

Afmetingen

123
Afmetingen

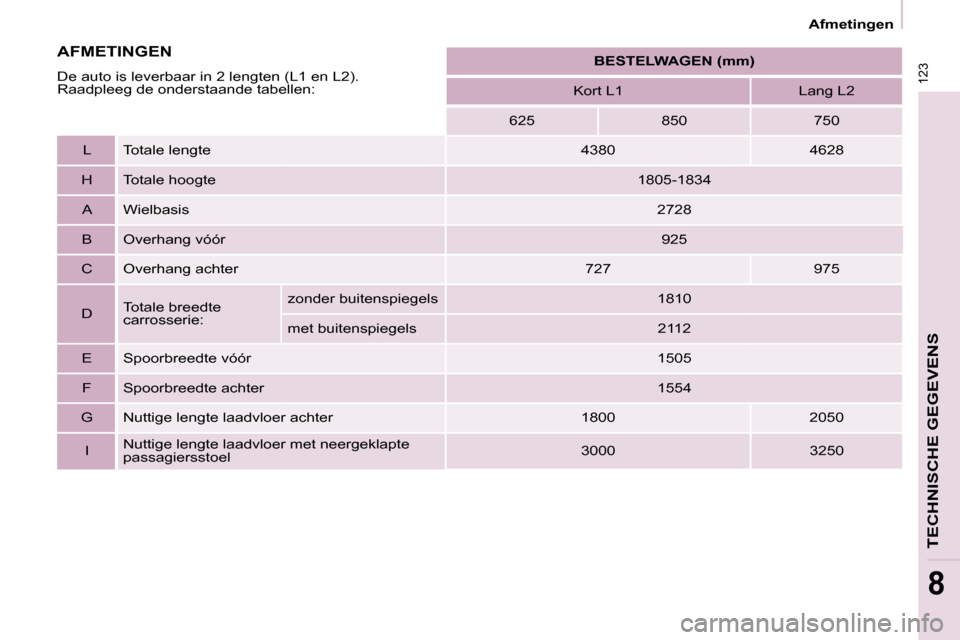

TECHNISCHE GEGEVENS
8

BESTELWAGEN (mm)
Kort L1 Lang L2
625 850 750
L Totale lengte 4380 4628
H Totale hoogte 1805-1834
A Wielbasis 2728
B Overhang vóór 925
C Overhang achter 727 975
D Totale breedte
carrosserie: zonder buitenspiegels 1810
met buitenspiegels 2112
E Spoorbreedte vóór 1505
F Spoorbreedte achter 1554
G Nuttige lengte laadvloer achter 1800 2050
I Nuttige lengte laadvloer met neergeklapte
passagiersstoel 3000 3250
AFMETINGEN AFMETINGEN
De auto is leverbaar in 2 lengten (L1 en L2).
Raadpleeg de onderstaande tabellen:
