Peugeot Partner 2009 Handleiding (in Dutch)

124
Afmetingen

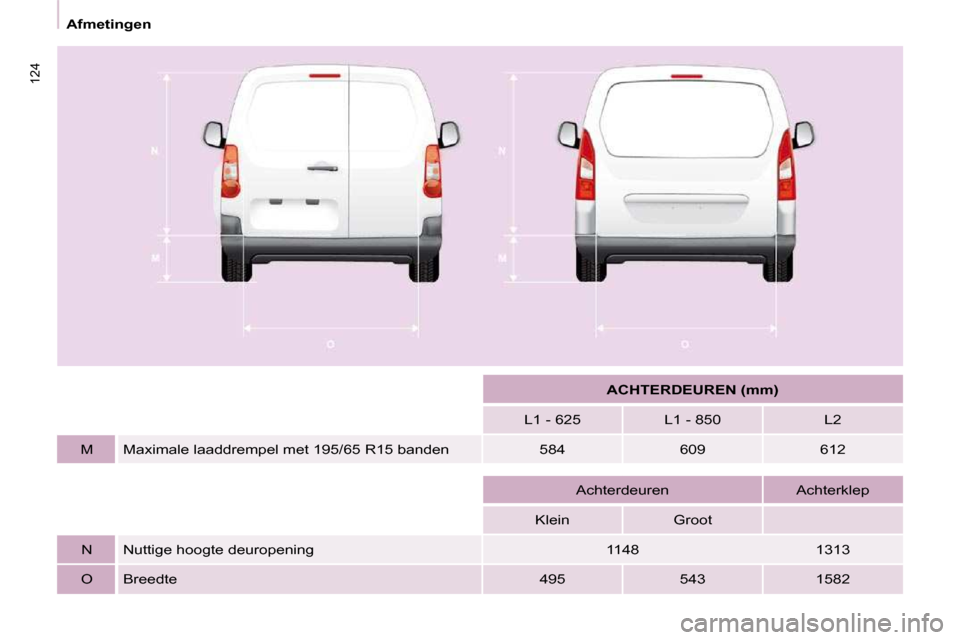

ACHTERDEUREN (mm)
L1 - 625 L1 - 850 L2
M Maximale laaddrempel met 195/65 R15 banden 584 609 612

Achterdeuren Achterklep
Klein Groot
N Nuttige hoogte deuropening 1148 1313
O Breedte 495 543 1582

Afmetingen
TECHNISCHE GEGEVENS
8

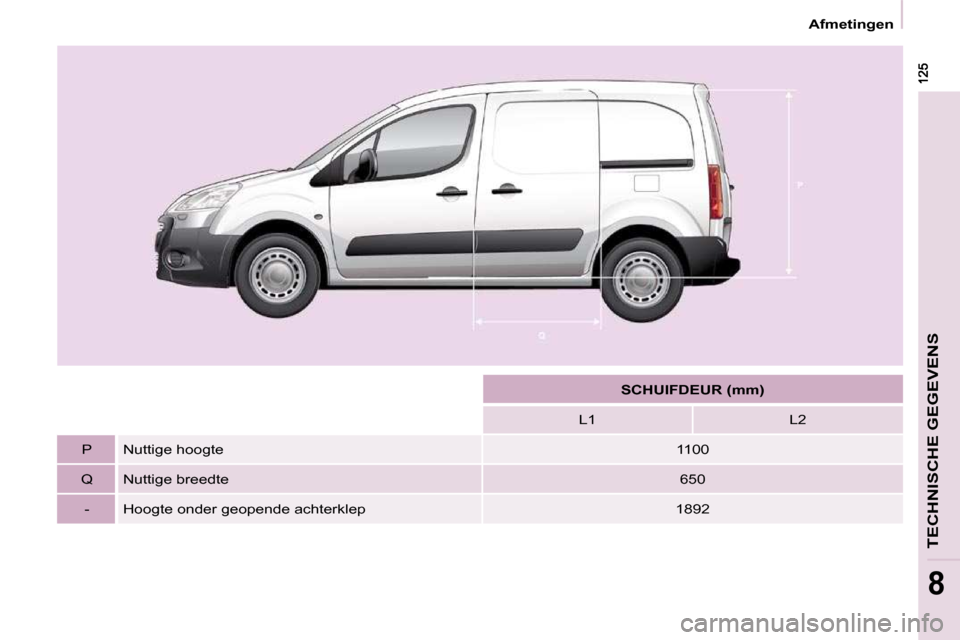

SCHUIFDEUR (mm)
L1 L2
P Nuttige hoogte 1100
Q Nuttige breedte 650
- Hoogte onder geopende achterklep 1892

126
Afmetingen

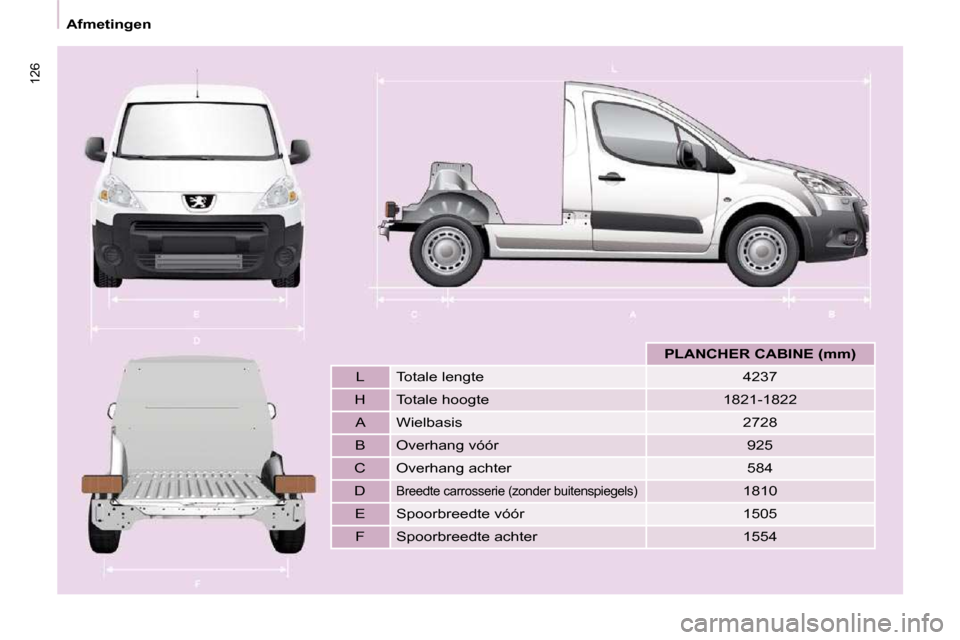

PLANCHER CABINE (mm)
L Totale lengte 4237
H Totale hoogte 1821-1822 A Wielbasis 2728
B Overhang vóór 925
C Overhang achter 584
D
Breedte carrosserie (zonder buitenspiegels) 1810
E Spoorbreedte vóór 1505
F Spoorbreedte achter 1554

127
TECHNISCHE GEGEVENS
8
Gewichten
GEWICHTEN EN AANHANGERGEWICHTEN (KG)
Algemeen Het maximaal toegestane treingewicht
en de aanhangergewichten gelden tot
een hoogte van maximaal 1000 m;
het opgegeven aanhangergewicht
dient voor elke extra 1000 m met 10%
verminderd te worden.
MTT : maximaal toegestaan
treingewicht

MTTG : maximaal technisch
toegestaan gewicht

LGR : ledig gewicht rijklaar

KD : kogeldruk
De maximumsnelheid bij het trekken
van een aanhanger bedraagt 80 km/h
(houd u aan de regelgeving in uw
land).
Het geremde aanhangergewicht kan,
binnen het maximaal toegestane
treingewicht, worden verhoogd indien
de belading van de auto evenredig
wordt verminderd. Let op: de
wegligging van een nauwelijks beladen
trekkende auto kan achteruit gaan. Bij hoge buitentemperaturen
kunnen de prestaties van de auto
worden verminderd om de motor te
beschermen. Als de buitentemperatuur
meer dan 37 °C bedraagt, moet het
aanhangergewicht worden verminderd.
Het ledig gewicht rijklaar (LGR) is gelijk
aan het ledig gewicht + bestuurder
(75 kg) + brandstoftank voor 90%
gevuld.
Raadpleeg voor meer informatie uw
kentekenbewijs.
U moet zich in elk land houden aan
de aldaar geldende regelgeving.
Raadpleeg het PEUGEOT -netwerk
om u te laten informeren over het
aanhangergewicht en maximale
treingewicht van uw auto.

128

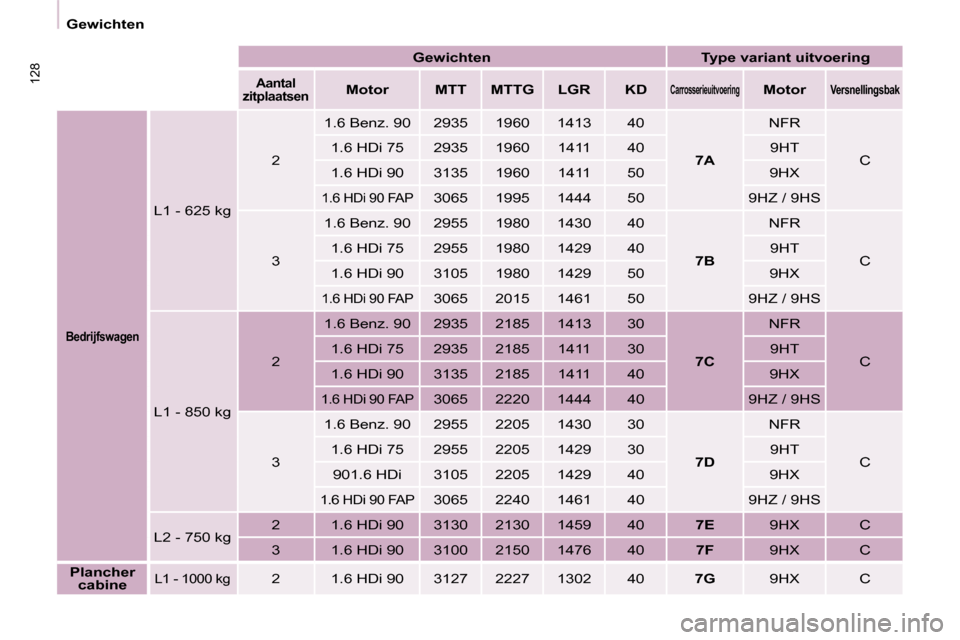

Gewichten Gewichten Type variant uitvoering


Aantal
zitplaatsen
Motor MTT MTTG LGR KD
Carrosserieuitvoering
Motor
Versnellingsbak

Bedrijfswagen
L1 - 625 kg 2
1.6 Benz. 90 2935 1960 1413 40

7A NFR
C
1.6 HDi 75 2935 1960 1411 40 9HT
1.6 HDi 90 3135 1960 1411 50 9HX 1.6 HDi 90 FAP 3065 1995 1444 50 9HZ / 9HS
3 1.6 Benz. 90 2955 1980 1430 40

7B NFR
C
1.6 HDi 75 2955 1980 1429 40 9HT
1.6 HDi 90 3105 1980 1429 50 9HX
1.6 HDi 90 FAP 3065 2015 1461 50 9HZ / 9HS
L1 - 850 kg 2
1.6 Benz. 90 2935 2185 1413 30

7C NFR
C
1.6 HDi 75 2935 2185 1411 30 9HT
1.6 HDi 90 3135 2185 1411 40 9HX
1.6 HDi 90 FAP 3065 2220 1444 40 9HZ / 9HS
3 1.6 Benz. 90 2955 2205 1430 30

7D NFR
C
1.6 HDi 75 2955 2205 1429 30 9HT
901.6 HDi 3105 2205 1429 40 9HX
1.6 HDi 90 FAP 3065 2240 1461 40 9HZ / 9HS
L2 - 750 kg 2 1.6 HDi 90 3130 2130 1459 40

7E 9HX C
3 1.6 HDi 90 3100 2150 1476 40
7F 9HX C

Plancher
cabine
L1 - 1000 kg 2 1.6 HDi 90 3127 2227 1302 40
7G 9HX C

129
TECHNISCHE GEGEVENS
8
Motoren diesel - benzine

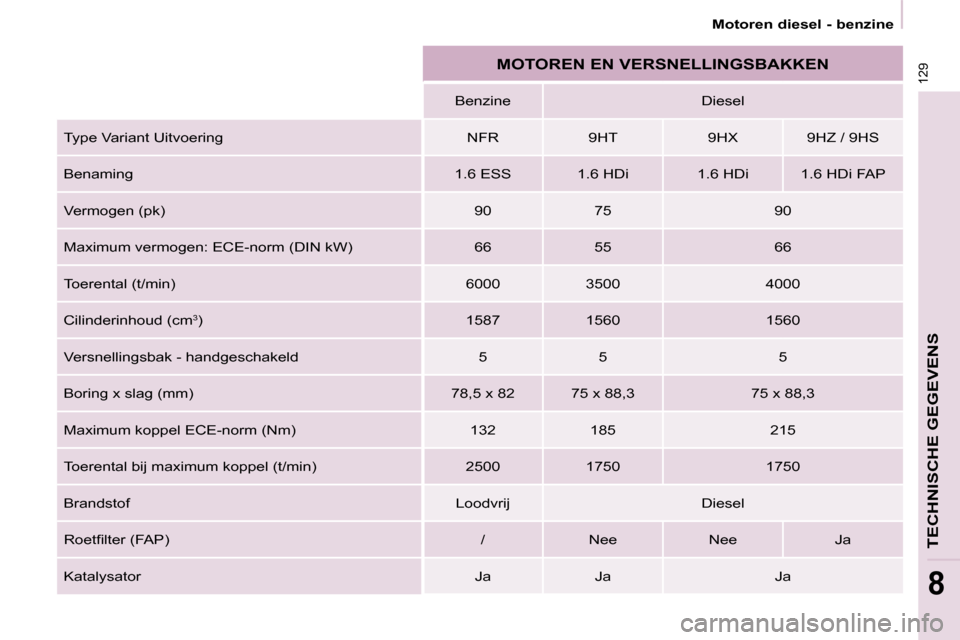

MOTOREN EN VERSNELLINGSBAKKEN
Benzine Diesel
Type Variant Uitvoering NFR 9HT 9HX 9HZ / 9HS
Benaming 1.6 ESS 1.6 HDi 1.6 HDi 1.6 HDi FAP
Vermogen (pk) 90 75 90
Maximum vermogen: ECE-norm (DIN kW) 66 55 66
Toerental (t/min) 6000 3500 4000
Cilinderinhoud (cm 3 ) 1587 1560 1560
Versnellingsbak - handgeschakeld 5 5 5
Boring x slag (mm) 78,5 x 82 75 x 88,3 75 x 88,3
Maximum koppel ECE-norm (Nm) 132 185 215
Toerental bij maximum koppel (t/min) 2500 1750 1750
Brandstof Loodvrij Diesel
Roetfi lter (FAP) / Nee Nee Ja
Katalysator Ja Ja Ja

130
Motoren diesel - benzine
De aangegeven verbruikscijfers zijn de laatstbekende waarden ten tijde van het drukken van dit boekje. Deze verbruikscijfers zijn gebaseerd op metingen die zijn uitgevoerd on der wettelijk voorgeschreven gebruiksomstandigheden (richtlijn 80/1268/ECE) en kunnen varieren afhankelijk van de rijstijl van de bestuurder, de verkeersomstandigheden, de weersomstandigheden, de belading van de auto, de staat van onderhoud van de auto en het gebruik van accessoires.

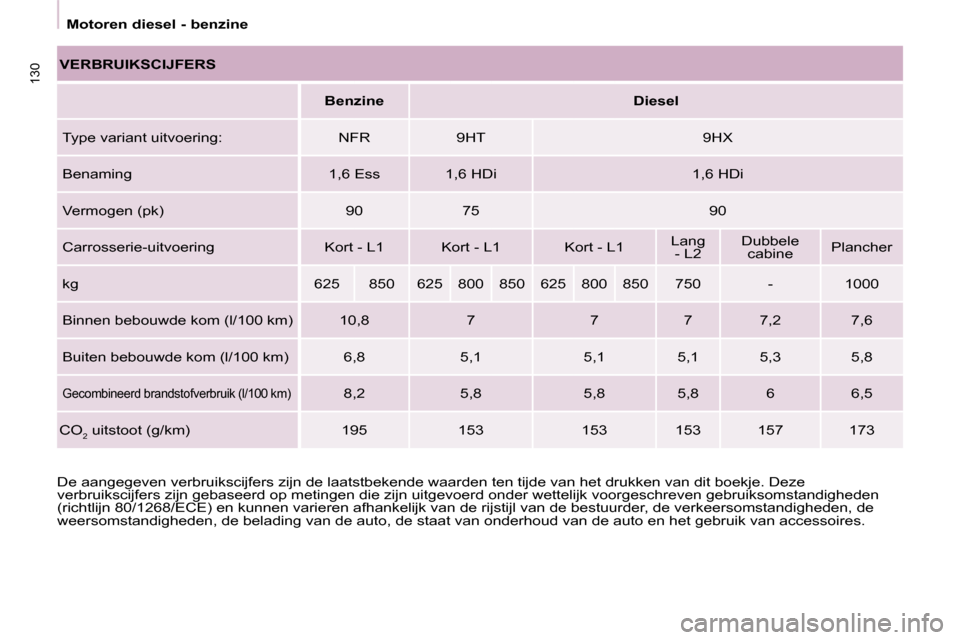

VERBRUIKSCIJFERS
BenzineDiesel
Type variant uitvoering: NFR 9HT 9HX
Benaming 1,6 Ess 1,6 HDi 1,6 HDi
Vermogen (pk) 90 75 90
Carrosserie-uitvoering Kort - L1 Kort - L1 Kort - L1 Lang - L2 Dubbele cabine Plancher
kg 625 850 625 800 850 625 800 850 750 - 1000
Binnen bebouwde kom (l/100 km) 10,8 7 7 7 7,2 7,6
Buiten bebouwde kom (l/100 km) 6,8 5,1 5,1 5,1 5,3 5,8
Gecombineerd brandstofverbruik (l/100 km) 8,2 5,8 5,8 5,8 6 6,5
CO2 uitstoot (g/km) 195 153 153 153 157 173

TECHNISCHE GEGEVENS
8
Motoren diesel - benzine

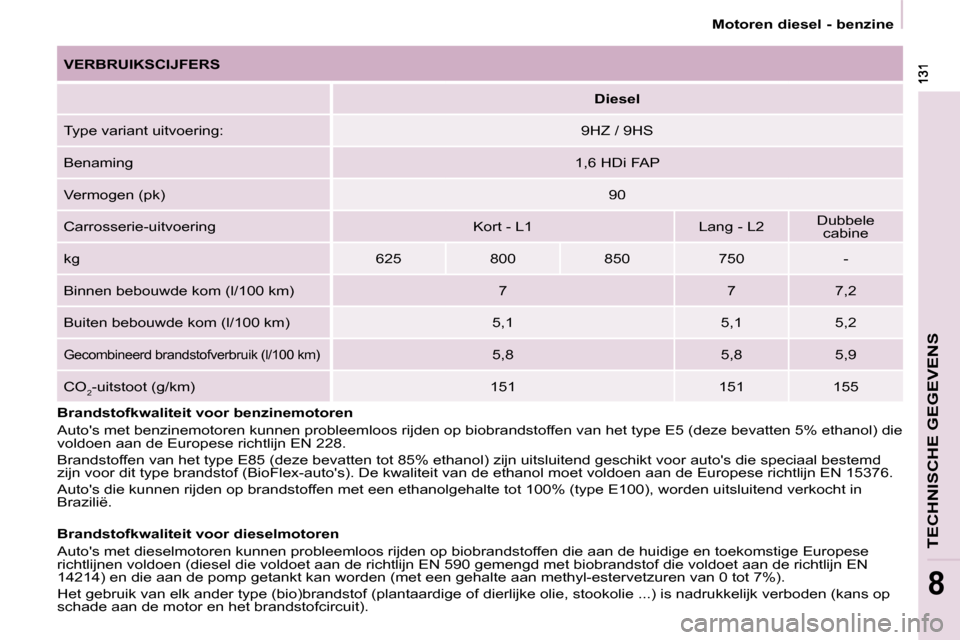

VERBRUIKSCIJFERS
Diesel
Type variant uitvoering: 9HZ / 9HS
Benaming 1,6 HDi FAP
Vermogen (pk) 90
Carrosserie-uitvoering Kort - L1 Lang - L2 Dubbele cabine
kg 625 800 850 750 -
Binnen bebouwde kom (l/100 km) 7 7 7,2
Buiten bebouwde kom (l/100 km) 5,1 5,1 5,2
Gecombineerd brandstofverbruik (l/100 km) 5,8 5,8 5,9
CO2-uitstoot (g/km) 151 151 155
Brandstofkwaliteit voor benzinemotoren
Auto's met benzinemotoren kunnen probleemloos rijden op biobrandstoffen van het type E5 (deze bevatten 5% ethanol) die voldoen aan de Europese richtlijn EN 228.
Brandstoffen van het type E85 (deze bevatten tot 85% ethanol) zijn uitsluitend geschikt voor auto's die speciaal bestemd zijn voor dit type brandstof (BioFlex-auto's). De kwaliteit van de ethanol moet voldoen aan de Europese richtlijn EN 15376.
Auto's die kunnen rijden op brandstoffen met een ethanolgehalte tot 100% (type E100), worden uitsluitend verkocht in Brazilië.
Brandstofkwaliteit voor dieselmotoren
Auto's met dieselmotoren kunnen probleemloos rijden op biobran dstoffen die aan de huidige en toekomstige Europese richtlijnen voldoen (diesel die voldoet aan de richtlijn EN 590 gemengd met biobrandstof die voldoet aan de richtlijn EN 14214) en die aan de pomp getankt kan worden (met een geha lte aan methyl-estervetzuren van 0 tot 7%).
Het gebruik van elk ander type (bio)brandstof (plantaardige of dierlijke olie, stookolie ...) is nadrukkelijk verboden (kans op schade aan de motor en het brandstofcircuit).

132

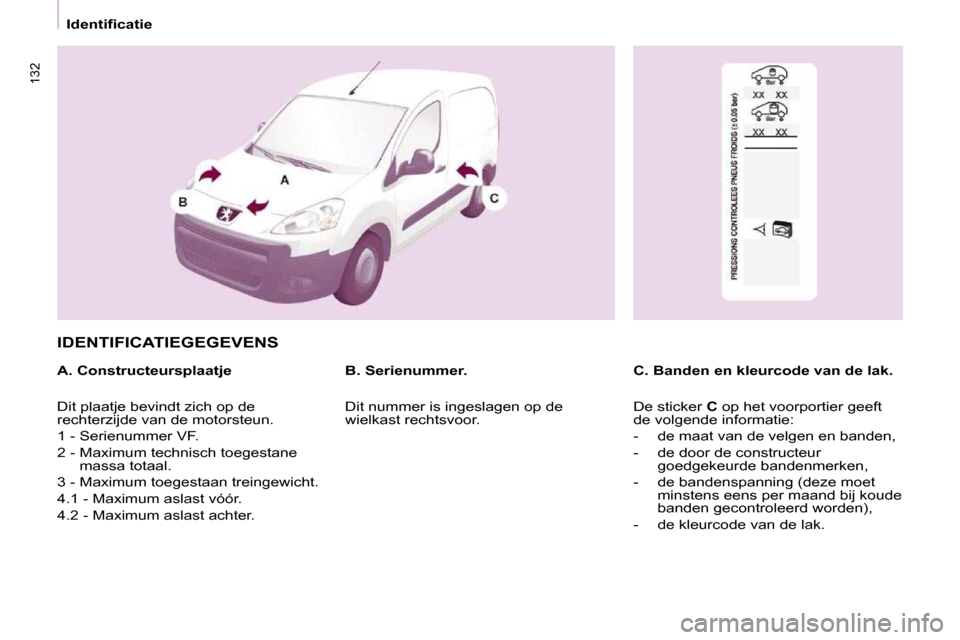

Identificatie
IDENTIFICATIEGEGEVENS
A. Constructeursplaatje C. Banden en kleurcode van de lak.
B. Serienummer.
Dit plaatje bevindt zich op de
rechterzijde van de motorsteun.
1 - Serienummer VF.
2 - Maximum technisch toegestane massa totaal.
3 - Maximum toegestaan treingewicht.
4.1 - Maximum aslast vóór.
4.2 - Maximum aslast achter. Dit nummer is ingeslagen op de
wielkast rechtsvoor.
De sticker
C op het voorportier geeft
de volgende informatie:
- de maat van de velgen en banden,
- de door de constructeur goedgekeurde bandenmerken,
- de bandenspanning (deze moet minstens eens per maand bij koude
banden gecontroleerd worden),
- de kleurcode van de lak.

9.1

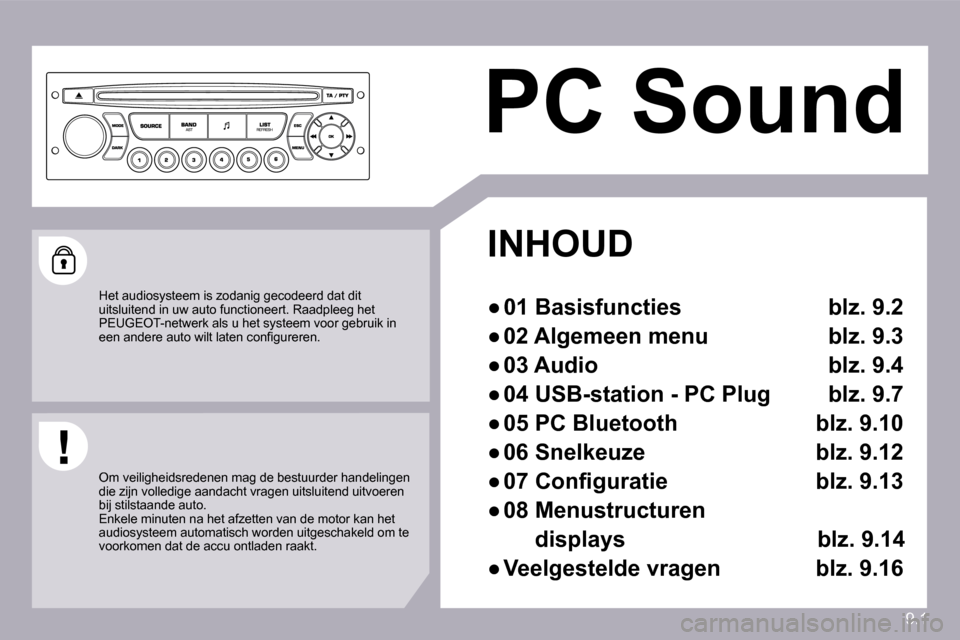

PC Sound
