Peugeot Partner 2009 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: Partner, Model: Peugeot Partner 2009Pages: 175, PDF Dimensioni: 6.15 MB
Page 11 of 175
Aperture Il diodo di comando:
- lampeggia se le aperture vengono bloccate quando il veicolo è fermo
e il motore è spento,
- si accende quando le aperture sono bloccate e dall'inserimento del contatto.
BLOCCAGGIO CENTRALIZZATO
Cabina e vano di carico
Vano di carico Bloccaggio mentre si guida
All'avvio del veicolo, non appena si
raggiungono i 10 Km orari, il sistema
blocca le porte. Viene emesso il
rumore caratteristico di chiusura
centralizzata. Il diodo del comando sul
pannello centrale della plancia di bordo
si accende.
Durante la guida, l'apertura di una
qualsiasi porta provoca lo sbloccaggio
totale del veicolo.
In caso di urto violento, le aperture
vengono automaticmaente sbloccate
per permettere l'accesso dei soccorsi.
Sicurezza antiaggressione
Una prima pressione
permette il bloccaggio
centralizzato delle porte
anteriori e posteriori quando
sono chiuse.
Una seconda pressione permette lo
sbloccaggio centralizzato del veicolo.
Il comando è disattivato quando il
veicolo è stato bloccato dall'esterno
con il telecomando o la chiave . Attivazione/disattivazione della
funzione
Con il contatto inserito,
effettuare una pressione lunga
su questo pulsante per attivare
o disattivare la funzione.
Spia di apertura
Se questa spia si accende,
v e r i fi c a r e l a c o r r e t t a c h i u s u r a
di tutte le aperture del
veicolo.
Una pressione permette
il bloccaggio/sbloccaggio
delle porte posteriori
indipendentemente dal
bloccaggio della cabina.
L'apertura delle porte rimane possibile
dall'interno.
Page 12 of 175
PRONTO alla PARTENZA
22
Posto di guida
POSTO DI GUIDA
QUADRO STRUMENTI
Quadranti
1. Contachilometri/miglia.
2. Display.
3. Livello di carburante, temperatura
del liquido di raffreddamento.
4. Contagiri.
5. Azzeramento del contachilometri
giornaliero/dell'indicatore di
manutenzione.
6. Reostato d'illuminazione del quadro
strumenti. Display
- Limitatore/regolatore di velocità.
- Chilometri/Miglia percorsi.
- Indicatore di manutenzione,
indicatore di livello dell'olio motore,
chilometri/miglia totali.
- P r e s e n z a d i a c q u a n e l fi l t r o d e l gasolio.
- Preriscaldamento diesel. Display
Le informazioni sono presentate con
formati di visualizzazione diversi, a
seconda dell'equipaggiamento del
veicolo.
Page 13 of 175
27
PRONTO alla PARTENZA
22
Posto di guida
Spie
Ad ogni avviamento: una serie di spie si accende effettuando un autotest di controllo. Queste spie si spengono
immediatamente. Con il motore avviato : la spia diventa un a llarme se rimane accesa in permanenza o se lampeggia.
Questo primo allarme può essere accompagnato da un segnale acusti co e da un messaggio sul display.
Non trascurare questi allarmi.

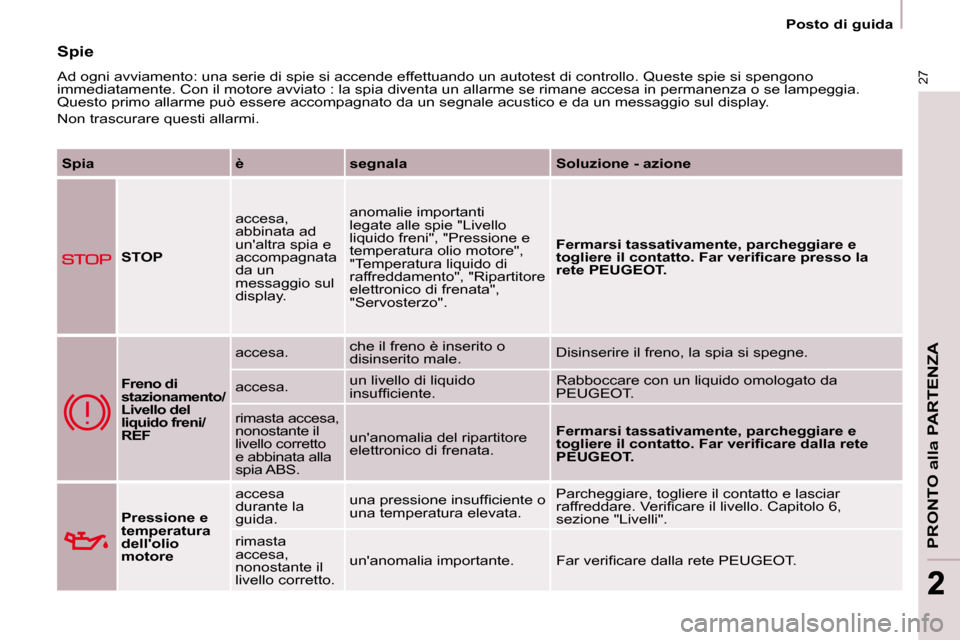

Spia è segnala Soluzione - azione
STOP accesa,
abbinata ad
un'altra spia e
accompagnata
da un
messaggio sul
display. anomalie importanti
legate alle spie "Livello
liquido freni", "Pressione e
temperatura olio motore",
"Temperatura liquido di
raffreddamento", "Ripartitore
elettronico di frenata",
"Servosterzo".
Fermarsi tassativamente, parcheggiare e
t o g l i e r e i l c o n t a t t o . F a r v e r i fi c a r e p r e s s o l a
rete PEUGEOT.
Freno di
stazionamento/
Livello del
liquido freni/
REF accesa.
che il freno è inserito o
disinserito male. Disinserire il freno, la spia si spegne.
accesa. un livello di liquido
i n s u f fi c i e n t e . Rabboccare con un liquido omologato da
PEUGEOT.
rimasta accesa,
nonostante il
livello corretto
e abbinata alla
spia ABS. un'anomalia del ripartitore
elettronico di frenata.
Fermarsi tassativamente, parcheggiare e
t o g l i e r e i l c o n t a t t o . F a r v e r i fi c a r e d a l l a r e t e
PEUGEOT.
Pressione e
temperatura
dell'olio
motore accesa
durante la
guida.
u n a p r e s s i o n e i n s u f fi c i e n t e o
una temperatura elevata. Parcheggiare, togliere il contatto e lasciar
r a f f r e d d a r e . V e r i fi c a r e i l l i v e l l o . C a p i t o l o 6 ,
sezione "Livelli".
rimasta
accesa,
nonostante il
livello corretto. un'anomalia importante.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Page 14 of 175
28
Posto di guida
Spia è segnala Soluzione - azione
Temperatura
e livello del
liquido di
raffreddamento
accesa con la
lancetta nella
zona rossa. un aumento anomalo della
temperatura.
Parcheggiare e togliere il contatto, quindi lasciar
r a f f r e d d a r e . V e r i fi c a r e i l l i v e l l o .
lampeggiante. una riduzione del livello del
liquido di raffreddamento. Capitolo 6, sezione "Livelli". Rivolgersi alla rete
PEUGEOT.
Servizio
momentaneamente
accesa. anomalie poco importanti o
allarmi. Consultare l'elenco degli allarmi sul display. Se
il
veicolo è equipaggiato di computer di bordo o di
schermo: vedere capitolo 9, sezione "Autoradio -
Computer di bordo". Rivolgersi alla rete PEUGEOT.
rimasta
accesa. anomalie importanti.
Cintura di
sicurezza
guidatore
non
allacciata accesa poi
lampeggiante.
il guidatore non ha
allacciato la cintura di
sicurezza.
Allacciare la cintura di sicurezza.
accompagnata
da un segnale
acustico poi
a c c e s a fi s s a . durante la guida con la
cintura di sicurezza del
guidatore non allacciata.
V e r i fi c a r e c h e l a c i n t u r a s i a a l l a c c i a t a t i r a n d o l
a
cinghia. Capitolo 4, sezione "Cinture di sicurezza" .
Page 15 of 175
29
PRONTO alla PARTENZA
22
Posto di guida

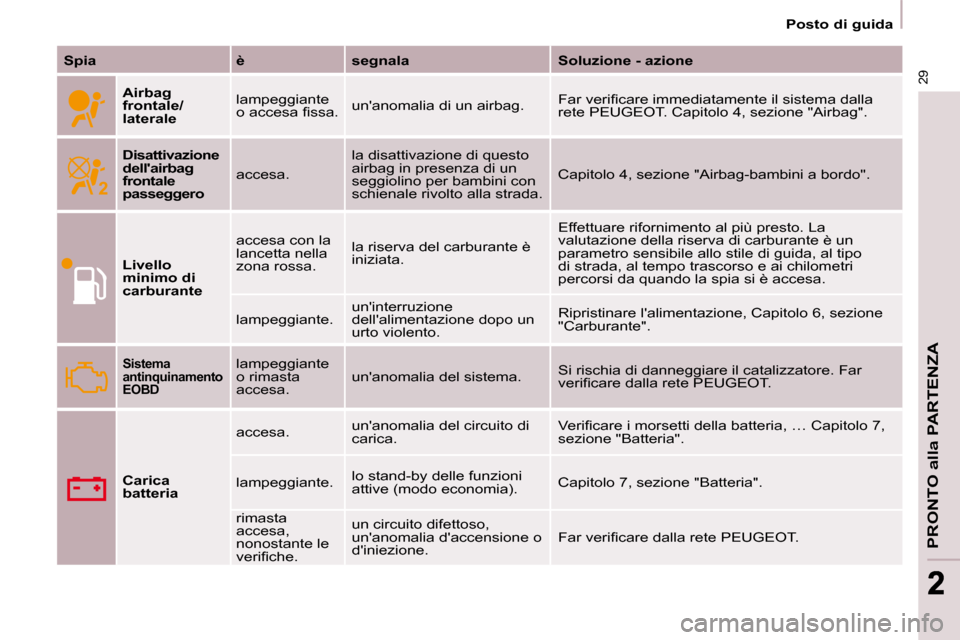

Spia è segnala Soluzione - azione
Airbag
frontale/
lateral
e lampeggiante
o a c c e s a fi s s a .
un'anomalia di un airbag. F a r v e r i fi c a r e i m m e d i a t a m e n t e i l s i s t e m a d a l l a
rete PEUGEOT. Capitolo 4, sezione "Airbag".
Disattivazione
dell'airbag
frontale
passeggero accesa. la disattivazione di questo
airbag in presenza di un
seggiolino per bambini con
schienale rivolto alla strada. Capitolo 4, sezione "Airbag-bambini a bordo".
Livello
minimo di
carburante accesa con la
lancetta nella
zona rossa.
la riserva del carburante è
iniziata. Effettuare rifornimento al più presto. La
valutazione della riserva di carburante è un
parametro sensibile allo stile di guida, al tipo
di strada, al tempo trascorso e ai chilometri
percorsi da quando la spia si è accesa.
lampeggiante. un'interruzione
dell'alimentazione dopo un
urto violento. Ripristinare l'alimentazione, Capitolo 6, sezione
"Carburante".
Sistema
antinquinamento
EOBD lampeggiante
o rimasta
accesa. un'anomalia del sistema.
Si rischia di danneggiare il catalizzatore. Far
v e r i fi c a r e d a l l a r e t e P E U G E O T .
Carica
batteria accesa.
un'anomalia del circuito di
carica. V e r i fi c a r e i m o r s e t t i d e l l a b a t t e r i a , … C a p i t o l o 7 ,
sezione "Batteria".
lampeggiante. lo stand-by delle funzioni
attive (modo economia). Capitolo 7, sezione "Batteria".
rimasta
accesa,
nonostante le
v e r i fi c h e . un circuito difettoso,
un'anomalia d'accensione o
d'iniezione.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Page 16 of 175
ABS
30
Posto di guida

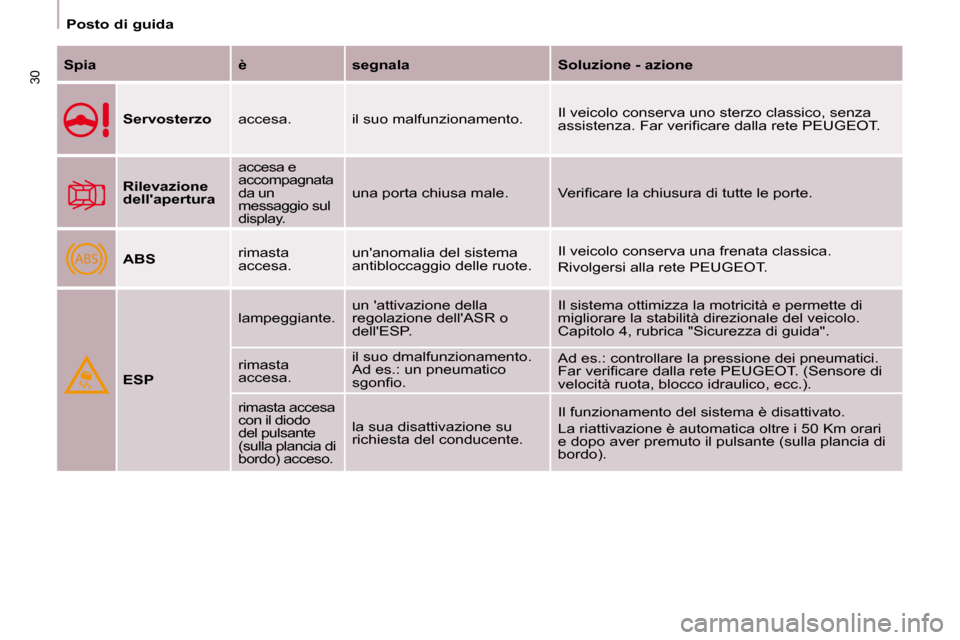

Spia è segnala Soluzione - azione
Servosterzo accesa. il suo malfunzionamento. Il veicolo conserva uno sterzo classico, senza
a s s i s t e n z a . F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
Rilevazione
dell'apertura accesa e
accompagnata
da un
messaggio sul
display.
una porta chiusa male.
V e r i fi c a r e l a c h i u s u r a d i t u t t e l e p o r t e .
ABS rimasta
accesa. un'anomalia del sistema
antibloccaggio delle ruote. Il veicolo conserva una frenata classica.
Rivolgersi alla rete PEUGEOT.
ESP lampeggiante.
un 'attivazione della
regolazione dell'ASR o
dell'ESP. Il sistema ottimizza la motricità e permette di
migliorare la stabilità direzionale del veicolo.
Capitolo 4, rubrica "Sicurezza di guida".
rimasta
accesa.
il suo dmalfunzionamento.
Ad es.: un pneumatico
s g o n fi o . Ad es.: controllare la pressione dei pneumatici.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T . ( S e n s o r e d i
velocità ruota, blocco idraulico, ecc.).
rimasta accesa
con il diodo
del pulsante
(sulla plancia di
bordo) acceso. la sua disattivazione su
richiesta del conducente.
Il funzionamento del sistema è disattivato.
La riattivazione è automatica oltre i 50 Km orari
e dopo aver premuto il pulsante (sulla plancia di
bordo).
Page 17 of 175
31
PRONTO alla PARTENZA
22
Posto di guida

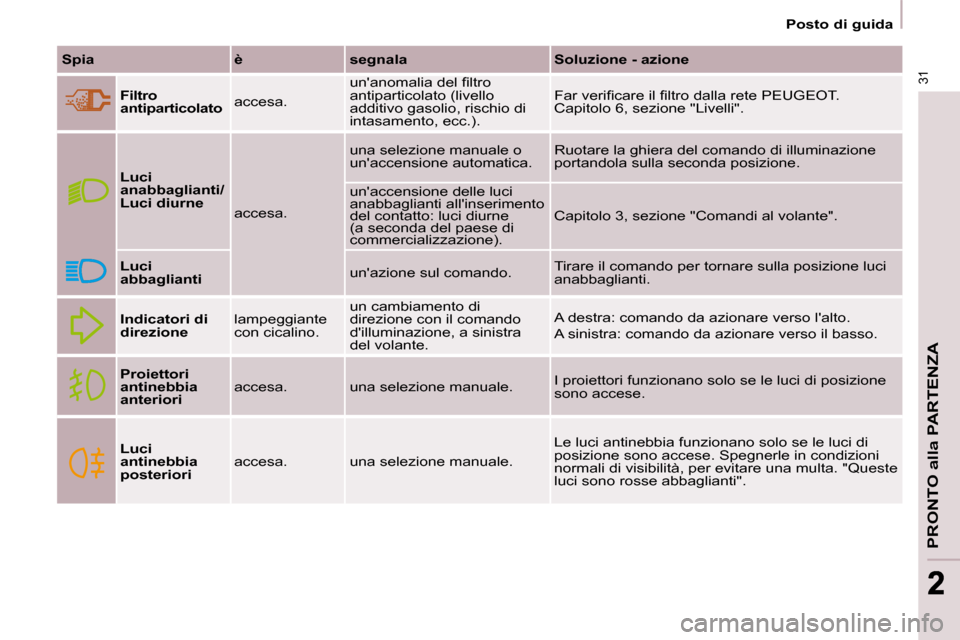

Spia è segnala Soluzione - azione
Filtro
antiparticolato accesa. u n ' a n o m a l i a d e l fi l t r o
antiparticolato (livello
additivo gasolio, rischio di
intasamento, ecc.). F a r v e r i fi c a r e i l fi l t r o d a l l a r e t e P E U G E O T .
Capitolo 6, sezione "Livelli".
Luci
anabbaglianti/
Luci diurne
accesa. una selezione manuale o
un'accensione automatica.
Ruotare la ghiera del comando di illuminazione
portandola sulla seconda posizione.
un'accensione delle luci
anabbaglianti all'inserimento
del contatto: luci diurne
(a seconda del paese di
commercializzazione). Capitolo 3, sezione "Comandi al volante".
Luci
abbaglianti un'azione sul comando. Tirare il comando per tornare sulla posizione luci
anabbaglianti.
Indicatori di
direzione lampeggiante
con cicalino. un cambiamento di
direzione con il comando
d'illuminazione, a sinistra
del volante. A destra: comando da azionare verso l'alto.
A sinistra: comando da azionare verso il basso.
Proiettori
antinebbia
anteriori accesa. una selezione manuale.
I proiettori funzionano solo se le luci di posizione
sono accese.
Luci
antinebbia
posteriori accesa. una selezione manuale. Le luci antinebbia funzionano solo se le luci di
posizione sono accese. Spegnerle in condizioni
normali di visibilità, per evitare una multa. "Queste
luci sono rosse abbaglianti".
Page 18 of 175
32
Posto di guida

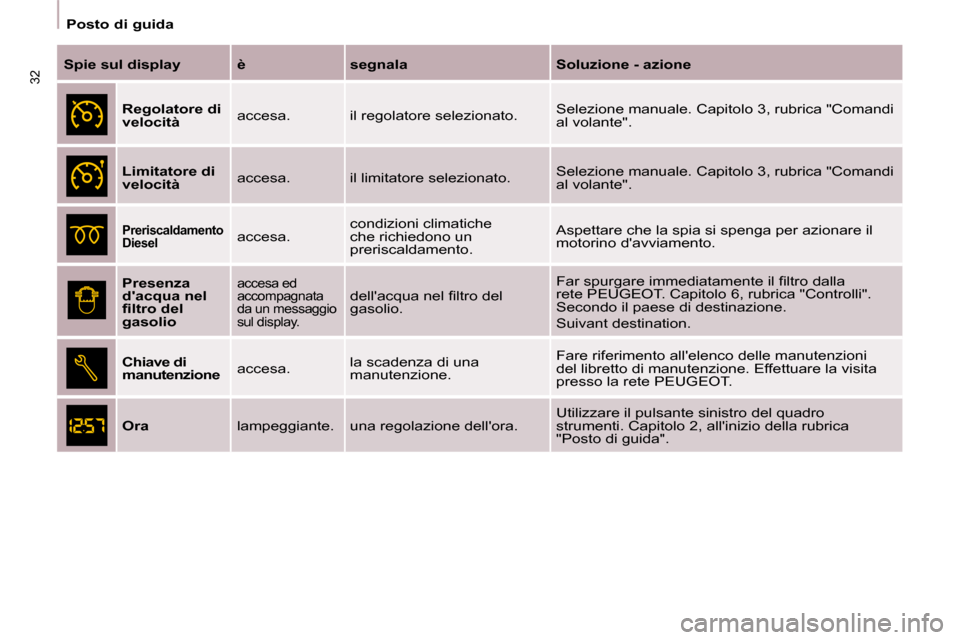

Spie sul display è segnala Soluzione - azione
Regolatore di
velocità accesa. il regolatore selezionato. Selezione manuale. Capitolo 3, rubrica "Comandi
al volante".
Limitatore di
velocità accesa. il limitatore selezionato. Selezione manuale. Capitolo 3, rubrica "Comandi
al volante".
Preriscaldamento
Diesel accesa. condizioni climatiche
che richiedono un
preriscaldamento. Aspettare che la spia si spenga per azionare il
motorino d'avviamento.
Presenza
d'acqua nel
fi l t r o d e l
gasolio
accesa ed
accompagnata
da un messaggio
sul display. d e l l ' a c q u a n e l fi l t r o d e l
gasolio. F a r s p u r g a r e i m m e d i a t a m e n t e i l fi l t r o d a l l a
rete PEUGEOT. Capitolo 6, rubrica "Controlli".
Secondo il paese di destinazione.
Suivant destination.
Chiave di
manutenzione accesa. la scadenza di una
manutenzione. Fare riferimento all'elenco delle manutenzioni
del libretto di manutenzione. Effettuare la visita
presso la rete PEUGEOT.
Ora lampeggiante. una regolazione dell'ora. Utilizzare il pulsante sinistro del quadro
strumenti. Capitolo 2, all'inizio della rubrica
"Posto di guida".
Page 19 of 175
33
PRONTO alla PARTENZA
22
Posto di guida
INDICATORE LIVELLO CARBURANTE TEMPERATURA DEL LIQUIDO
DI RAFFREDDAMENTO
La lancetta è posizionata prima della
zona rossa: funzionamento normale.
In condizioni di utilizzo particolari o in
condizioni di clima caldo, la lancetta
potrà avvicinarsi alla zona rossa
dell'indicatore.
Cosa fare se la lancetta è nella zona
rossa:
Rallentare o far girare il motore al
minimo.
Cosa fare se la spia si accende:
- fermarsi immediatamente, disinserire il contatto.
L'elettroventola può continuare a
funzionare per un certo periodo,
fi n o a 1 0 m i n u t i c i r c a .
- attendere il raffreddamento del m o t o r e p e r v e r i fi c a r e i l l i v e l l o d e l
liquido di raffreddamento e se
necessario, effettuare un rabbocco.
Il circuito di raffreddamento è sotto
pressione seguire quindi questi consigli,
onde evitare il rischio di ustioni:
- aspettare almeno un'ora dopo l'arresto del motore prima di
intervenire,
- svitare il tappo di 1/4 di giro per diminuire la pressione,
- quando la pressione è calata, controllare il livello sul vaso di
espansione,
- se necessario, togliere il tappo per effettuare il rabbocco.
Se la lancetta rimane nella zona rossa,
rivolgersi alla rete PEUGEOT.
Vedi capitolo 6 rubrica "Livelli".
Vedi capitolo 6, sezione
"Carburante".
Il livello di carburante è testato ad
ogni posizionamento della chiave su
"contatto marcia".
L'indicatore è posizionato su:
-
1: serbatoio pieno, circa 60 litri.
- 0: riserva di carburante iniziata, la
s p i a s i a c c e n d e i n m o d o fi s s o . L a
riserva all'inizio dell'accensione
della spia è di circa 8 litri.
Page 20 of 175
34
Posto di guida Ruota forata
Fermarsi immediatamente evitando
di effettuare brusche manovre con il
volante e con i freni.
Sostituire la ruota danneggiata (forata
o m o l t o s g o n fi a ) e f a r c o n t r o l l a r e l a
pressione dei pneumatici appena
possibile. Sensore/i non rilevato/i
Una o più ruote non sono più rilevate.
Rivolgersi alla rete PEUGEOT per
sostituire il/i sensore/i difettoso/i.
Questo messaggio viene visualizzato
anche quando una delle ruote è stata
smontata dal veicolo (in riparazione),
o durante il montaggio di una ruota
sprovvista di sensore.
Qualsiasi riparazione, sostituzione di
un pneumatico su una ruota dotata di
questo sistema, deve essere effettuata
dalla rete PEUGEOT.
Il sistema di rilevazione pneumatici
s g o n fi è u n ' a s s i s t e n z a a l l a g u i d a
che non sostituisce ne la vigilanza
ne la responsabilità del conducente.
Questo sistema non esime dal far
controllare regolarmente la pressione
dei pneumatici (compresa quella della
ruota di scorta) per accertarsi che il
comportamento dinamico del veicolo
rimanga ottimale e per evitare un'usura
precoce dei pneumatici, soprattutto in
condizioni di guida estreme
(carico pesante, velocità elevata).
Il sistema può essere
momentaneamente disturbato da
emissioni radioelettriche di frequenze
vicine.
RILEVAZIONE PNEUMATICI
SGONFI
- CO (monossido di carbonio),
- HC (idrocarburi incombusti),
- NOx (ossidi di azoto) o particolato rilevate da sonde ad ossigeno
situate a monte e a valle dei
catalizzatori.
Il conducente viene avvisato delle
anomalie di funzionamento del
dispositivo antinquinamento con
l ' a c c e n s i o n e d i q u e s t a s p i a s p e c i fi c a
sul quadro strumenti.
Si rischia di danneggiare il
c a t a l i z z a t o r e . F a r v e r i fi c a r e d a l l a r e t e
PEUGEOT.
DISINQUINAMENTO Ruota sgonfia
Far controllare al più presto la
pressione dei pneumatici.
Capitolo 7, sezione "Sostituire una
ruota".
Se la ruota danneggiata viene
conservata provvisoriamente all'interno
del veicolo, emetterà di nuovo
questo messaggio per ricordare che
deve essere riparata, impedendo la
visualizzazione di un altro allarme dello
stesso tipo.
Dei sensori controllano la pressione
dei pneumatici durante la guida
(velocità superiore ai 20 Km orari) ed
attivano un allarme in caso di anomalia
o di foratura. L'EODB (European On
Board Diagnosis) è un
sistema europeo di diagnosi
imbarcato che risponde,
tra l'altro, alle norme sulle
emissioni autorizzate di:
Le rilevazioni (ruota
s g o n fi a o f o r a t a ,
anomalia di un sensore)
sono segnalate da
u n ' i n f o r m a z i o n e g r a fi c a
e sonora, accompagnata da un
messaggio sul display.
