Peugeot Partner 2009 Manuale del proprietario (in Italian)

63
ERGONOMIA e COMFORT
33
Vita a bordo
Mensola sottotetto
Si trova sopra le visiere parasole
e permette di riporre vari oggetti
(pullover, cartelletta, guanti, ecc).
Le aperture nascoste dalle visiere
parasole permettono di visualizzare
e di accedere agli oggetti riposti in
questa mensola.
Il peso massimo autorizzato è di 5 Kg.
Non riporre oggetti che possono
rappresentare un rischio per i
passeggeri.
Console centrale
Questa console offre un volume
supplementare: è amovibile e si
aggancia ad una base che comprende
due vani portabicchieri nella parte
posteriore.
L'oggetto (bottiglia, lattina, ecc.) situato
nel portabicchiere deve essere inserito
bene, in modo da non cadere quando il
veicolo è in movimento.
Qualsiasi liquido può rovesciarsi e
rappresenta quindi un rischio se va
a contatto con i comandi del posto di
guida e della console centrale.
Prestare attenzione.
Visiere parasole
Per evitare l'abbagliamento frontale,
ripiegare la visiera parasole verso il basso.
Nella visiera parasole lato guidatore è
disponibile una tasca che permette di
riporre i biglietti di pedaggio autostradale,
il Telepass, ecc. Contenitori sotto i sedili
Sotto i sedili anteriori sono disponibili
dei contenitori.
La borsa degli attrezzi e il cric si
trovano sotto il sedile destro. Far
avanzare il sedile per accedere più
facilmente al contenitore.

64
Vita a bordo
Accensione/spegnimento automatico
La plafoniera anteriore si accende
quando si estrae la chiave di contatto,
quando si sblocca il veicolo, quando si
apre una delle porte anteriori o quando
si vuole localizzare il veicolo con il
telecomando.
Si spegne progressivamente dopo
l'inserimento del contatto e la chiusura
del veicolo. Cabina: luce all'apertura di
una delle porte anteriori.
Si accendono e si spengono con
un interruttore manuale, quando il
contatto è inserito.
Vano di carico: luce
all'apertura di una delle porte
posteriori.
Se le porte rimangono aperte
per alcuni minuti, le plafoniere
si spengono.
Spenta in permanenza.
Luce permanente, contatto
inserito. Plafoniera anteriore
PLAFONIERE
Plafoniera posteriore Spot di lettura individuali anteriori

65
ERGONOMIA e COMFORT
33
Vita a bordo
TORCIA PORTATILE
Una torcia portatile, integrata nel
rivestimento laterale del bagagliaio,
svolge la doppia funzione di:
- lampada per bagagliaio,
- lampada esterna.
La lampada per bagagliaio funziona
automaticamente quando si apre il
bagagliaio.
La torcia portatile funziona con
accumulatori di tipo NiMH.
Rispettare le polarità quando si
inseriscono gli accumulatori. Uso della torcia portatile
Estrarla dal suo alloggio tirandola
dall'alto.
Premere sull'interruttore situato sul
retro della torcia, per accenderla o
spegnerla.
La linguetta di sostegno permette
di posizionare la torcia per un uso
specifi co (ad esempio, illuminazione
durante la sostituzione di una ruota).
Riposizionamento della torcia
portatile
Inserire la torcia nel suo alloggiamento
iniziando dalla parte bassa.
Se è inserita male, rischia di non
ricaricarsi e di non accendersi
all'apertura del bagagliaio.
Il riposizionamento permette di
spegnere automaticamente la torcia se
non è stato fatto in precedenza.
La torcia ha un'autonomia di 45 minuti
e si ricarica in qualche ora quando il
veicolo è in marcia.
Non sostituire mai gli accumulatori con
pile.

66
Vita a bordo
Divano
La doppia cabina è composta da un
divano a 3 posti, situato in seconda
fi la, il cui schienale monoblocco è
solidale con la paratia.
Dalla porta laterale scorrevole si
accede ai sedili posteriori. Poggiatesta e cinture di
sicurezza
Le tre basi dei sedili sono dotate di
cinture di sicurezza con avvolgitori. Le
cinture dei sedili laterali sono solidali
con i pannelli, mentre la cintura di
sicurezza della base centrale è solidale
con lo schienale del divano.
Ogni sedile è dotato di un poggiatesta
avvitato alla paratia e può essere
rimosso.
Un poggiatesta rimosso va riposto o
fi ssato ad un supporto.
Non guidare con passeggeri sui sedili
posteriori se i poggiatesta non sono
stati avvitati. Divano in posizione a
portafoglio
- Se si desidera mettere il divano
in posizione a portafoglio, far
avanzare i sedili anteriori ed
allacciare la cinghia della cintura
della base centrale.
- Verifi care il corretto posizionamento delle cinghie e delle fi bbie delle
cinture di sicurezza lungo i pannelli
laterali, per non intralciare lo
scorrimento dello schienale.
- Sbloccare lo schienale azionando il comando A .

67
ERGONOMIA e COMFORT
33
Vita a bordo
Divano in posizione normale
- Per rimettere il divano in posizione normale, con un solo movimento:
afferrare la cinghia rossa e tirare
orizzontalmente all'indietro.
Accompagnare il movimento fi no al
bloccaggio sul pianale dei piedi del
divano.
- Rialzare lo schienale. Il comando A si blocca
automaticamente.
- Verifi care il corretto bloccaggio sul pianale del divano in posizione
normale.
Non lasciare ricadere il divano
brutalmente. Uso corretto
È inutile aiutare, accompagnare o
trattenere il divano con il braccio
rimasto libero durante il movimento di
ribaltamento.
Le armature delle cinture di sicurezza
posteriori non sono state progettate
per fi ssare il carico trasportato.
Utilizzare solo gli anelli d'aggancio sul
pavimento.
Il divano della doppia cabina non
è adatto per la sistemazione di un
seggiolino per bambini.
- Con la stessa mano, ripiegare sulla base lo schienale con la griglia.
- Afferrare la cinghia rossa (con la maniglia) e alzare tutto
verticalmente accompagnando il
movimento fi no a mettere il sedile
in posizione a portafoglio.
La base rialzata poggia sugli schienali
dei sedili della prima fi la.

68
Vita a bordo
ALLESTIMENTI DEL VANO DI
CARICO
Presa 12 Volt (120 W Maxi)
Si consiglia di limitarne l'utilizzo per
non scaricare la batteria. Anelli d'aggancio
Utilizzare gli anelli d'aggancio collocati
sul pianale posteriore per fi ssare i
carichi.
Per ragioni di sicurezza, in caso di
brusca frenata, si raccomanda di
immobilizzare il carico fi ssandolo
solidamente con gli anelli d'aggancio
e collocare gli oggetti più pesanti il più
avanti possibile (verso la cabina). Rivestimento di protezione
Le parti interne delle fi ancate sono
provviste di rivestimenti di protezione
del carico.

69
ERGONOMIA e COMFORT
33
Vita a bordo

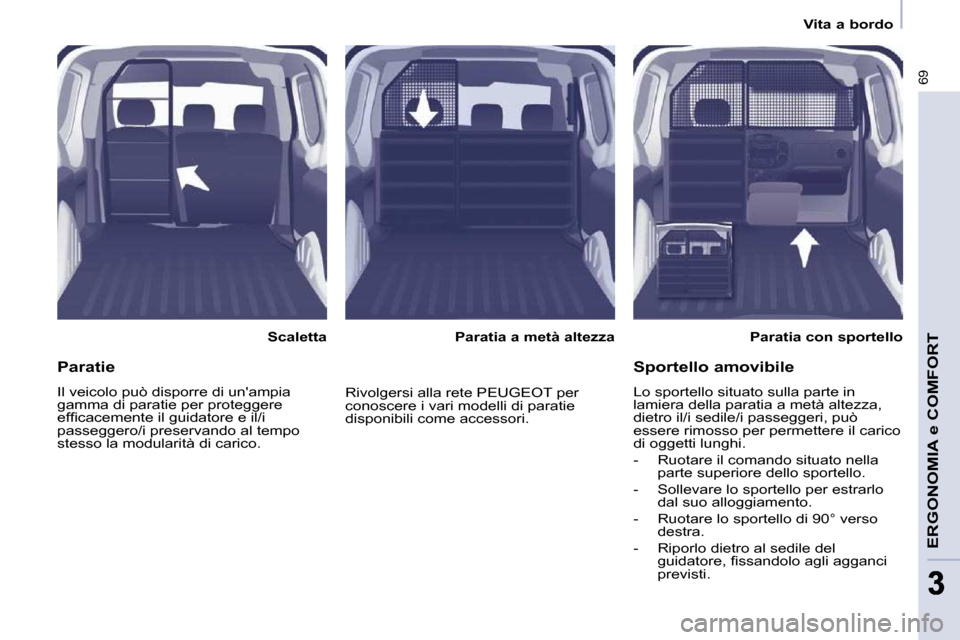

Scaletta Paratia con sportello
Paratia a metà altezza
Paratie
Il veicolo può disporre di un'ampia
gamma di paratie per proteggere
effi cacemente il guidatore e il/i
passeggero/i preservando al tempo
stesso la modularità di carico. Sportello amovibile
Lo sportello situato sulla parte in
lamiera della paratia a metà altezza,
dietro il/i sedile/i passeggeri, può
essere rimosso per permettere il carico
di oggetti lunghi.
- Ruotare il comando situato nella
parte superiore dello sportello.
- Sollevare lo sportello per estrarlo dal suo alloggiamento.
- Ruotare lo sportello di 90° verso destra.
- Riporlo dietro al sedile del guidatore, fi ssandolo agli agganci
previsti.
Rivolgersi alla rete PEUGEOT per
conoscere i vari modelli di paratie
disponibili come accessori.

68
Vita a bordo
ALLESTIMENTI DEL VANO DI
CARICO
Presa 12 Volt (120 W Maxi)
Si consiglia di limitarne l'utilizzo per
non scaricare la batteria. Anelli d'aggancio
Utilizzare gli anelli d'aggancio collocati
sul pianale posteriore per fi ssare i
carichi.
Per ragioni di sicurezza, in caso di
brusca frenata, si raccomanda di
immobilizzare il carico fi ssandolo
solidamente con gli anelli d'aggancio
e collocare gli oggetti più pesanti il più
avanti possibile (verso la cabina). Rivestimento di protezione
Le parti interne delle fi ancate sono
provviste di rivestimenti di protezione
del carico.

70
Vita a bordo
Le due barre interne sono in rivestite
di gomma e comprendono un
passacinghia per fi ssare gli oggetti
caricati.

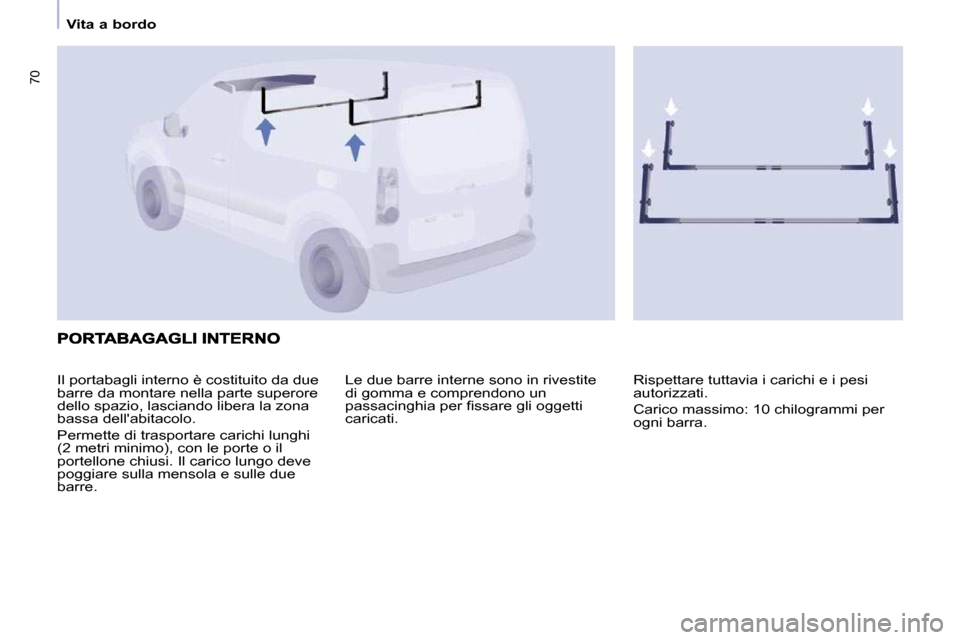

Il portabagli interno è costituito da due
barre da montare nella parte superore
dello spazio, lasciando libera la zona
bassa dell'abitacolo.
Permette di trasportare carichi lunghi
(2 metri minimo), con le porte o il
portellone chiusi. Il carico lungo deve
poggiare sulla mensola e sulle due
barre. Rispettare tuttavia i carichi e i pesi
autorizzati.
Carico massimo: 10 chilogrammi per
ogni barra.

71
ERGONOMIA e COMFORT
3
Vita a bordo

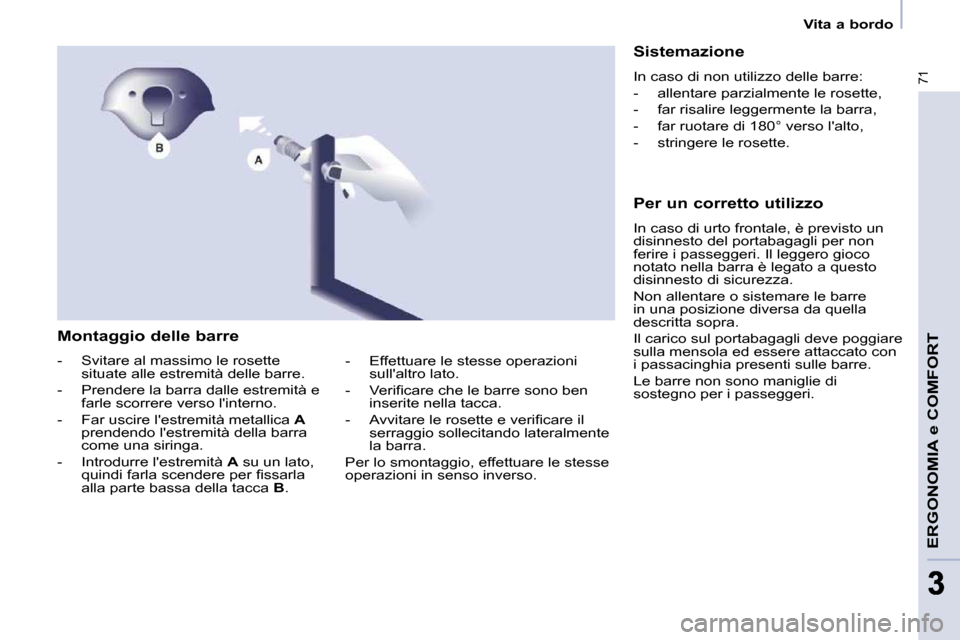

Montaggio delle barre
- Svitare al massimo le rosette situate alle estremità delle barre.
- Prendere la barra dalle estremità e farle scorrere verso l'interno.
- Far uscire l'estremità metallica A
prendendo l'estremità della barra
come una siringa.
- Introdurre l'estremità A su un lato,
quindi farla scendere per fi ssarla
alla parte bassa della tacca B . Sistemazione
In caso di non utilizzo delle barre:
- allentare parzialmente le rosette,
- far risalire leggermente la barra,
- far ruotare di 180° verso l'alto,
- stringere le rosette.
Per un corretto utilizzo
In caso di urto frontale, è previsto un
disinnesto del portabagagli per non
ferire i passeggeri. Il leggero gioco
notato nella barra è legato a questo
disinnesto di sicurezza.
Non allentare o sistemare le barre
in una posizione diversa da quella
descritta sopra.
Il carico sul portabagagli deve poggiare
sulla mensola ed essere attaccato con
i passacinghia presenti sulle barre.
Le barre non sono maniglie di
sostegno per i passeggeri.
- Effettuare le stesse operazioni
sull'altro lato.
- Verifi care che le barre sono ben inserite nella tacca.
- Avvitare le rosette e verifi care il serraggio sollecitando lateralmente
la barra.
Per lo smontaggio, effettuare le stesse
operazioni in senso inverso.
