Peugeot Partner 2010 Manual do proprietário (in Portuguese)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: Partner, Model: Peugeot Partner 2010Pages: 183, PDF Size: 6.77 MB
Page 1 of 183
6
5
2b
2a
4
2a
6
2b
5
4
6

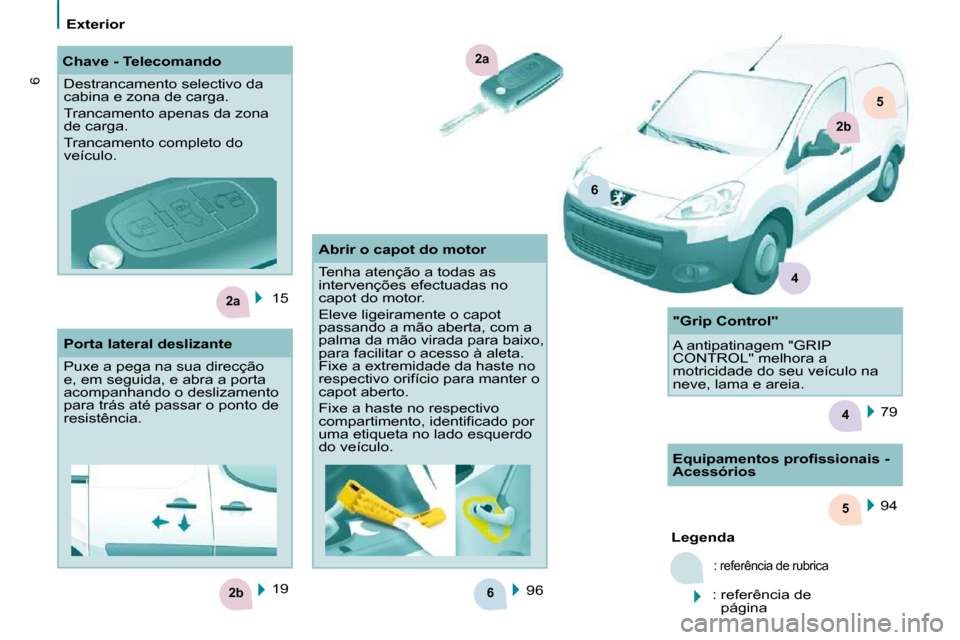

Exterior
15 96 94
Legenda
: referência de rubrica
: referência de
página
19
Chave - Telecomando
Destrancamento selectivo da
cabina e zona de carga.
Trancamento apenas da zona
de carga.
Trancamento completo do
veículo.
Abrir o capot do motor
Tenha atenção a todas as
intervenções efectuadas no
capot do motor.
Eleve ligeiramente o capot
passando a mão aberta, com a
palma da mão virada para baixo,
para facilitar o acesso à aleta.
Fixe a extremidade da haste no
respectivo orifício para manter o
capot aberto.
Fixe a haste no respectivo
c o m p a r t i m e n t o , i d e n t i fi c a d o p o r
uma etiqueta no lado esquerdo
do veículo.
Porta lateral deslizante
Puxe a pega na sua direcção
e, em seguida, e abra a porta
acompanhando o deslizamento
para trás até passar o ponto de
resistência.
E q u i p a m e n t o s p r o fi s s i o n a i s -
Acessórios 79
"Grip Control"
A antipatinagem "GRIP
CONTROL" melhora a
motricidade do seu veículo na
neve, lama e areia.
Page 2 of 183
4
2c
2e
7b
7a
2d8
2e
7b
2c
7a4
2d
8
7
1

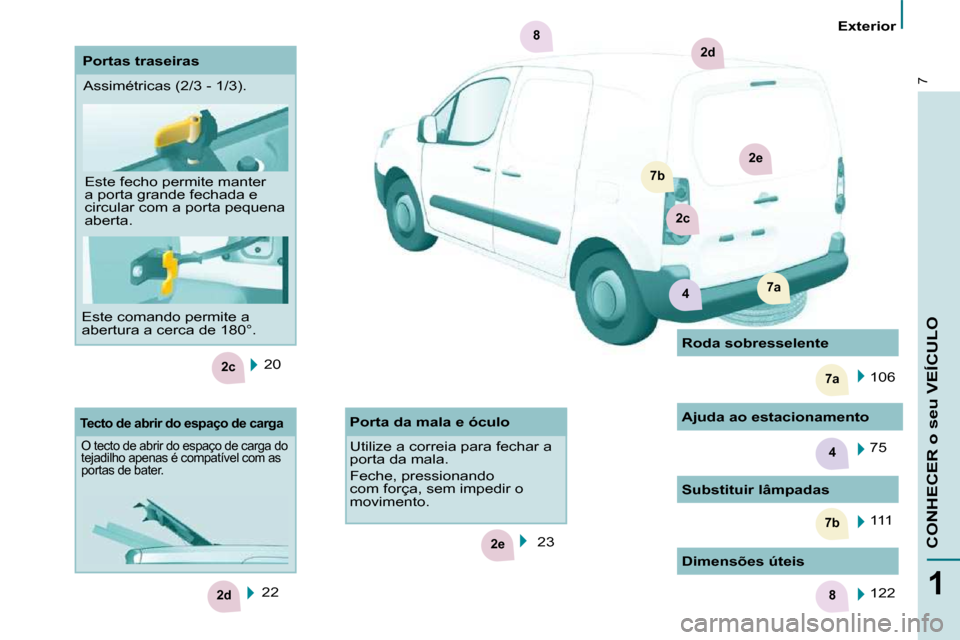

CONHECER o seu VEÍCULO
Exterior
20
22
Tecto de abrir do espaço de carga
O tecto de abrir do espaço de carga do
tejadilho apenas é compatível com as
portas de bater.
Substituir lâmpadas 111
106
Roda sobresselente
Portas traseiras
Porta da mala e óculo
Utilize a correia para fechar a
porta da mala.
Feche, pressionando
com força, sem impedir o
movimento. 23
Assimétricas (2/3 - 1/3).
Este fecho permite manter
a porta grande fechada e
circular com a porta pequena
aberta.
Este comando permite a
abertura a cerca de 180°.
Dimensões úteis 122
Ajuda ao estacionamento
75
Page 3 of 183
8
Interior

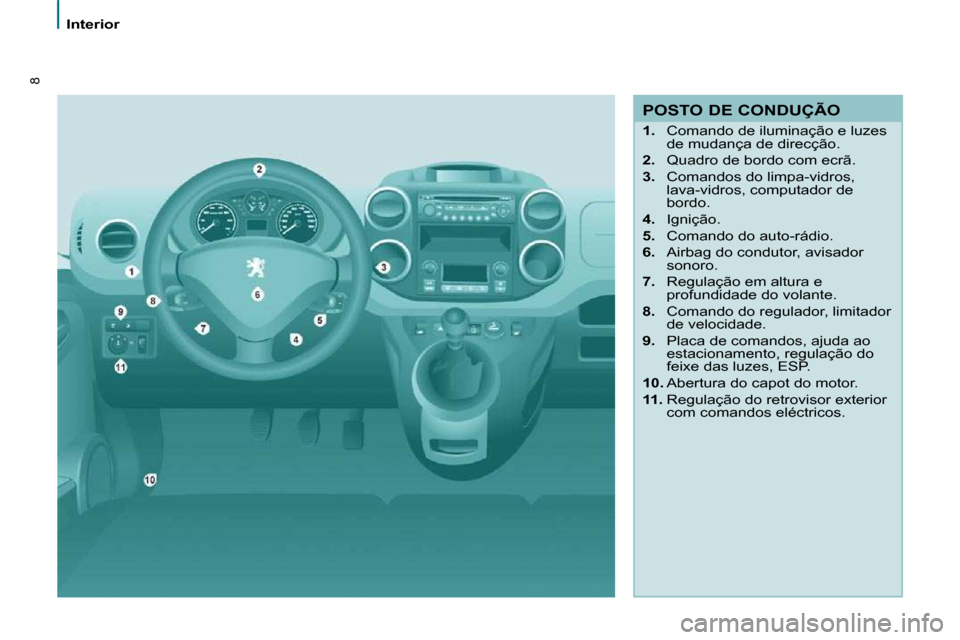

POSTO DE CONDUÇÃO
1. Comando de iluminação e luzes
de mudança de direcção.
2. Quadro de bordo com ecrã.
3. Comandos do limpa-vidros,
lava-vidros, computador de
bordo.
4. Ignição.
5. Comando do auto-rádio.
6. Airbag do condutor, avisador
sonoro.
7. Regulação em altura e
profundidade do volante.
8. Comando do regulador, limitador
de velocidade.
9. Placa de comandos, ajuda ao
estacionamento, regulação do
feixe das luzes, ESP.
10. Abertura do capot do motor.
11. Regulação do retrovisor exterior
com comandos eléctricos.
Page 4 of 183
4
4
9
1
CONHECER o seu VEÍCULO
Interior

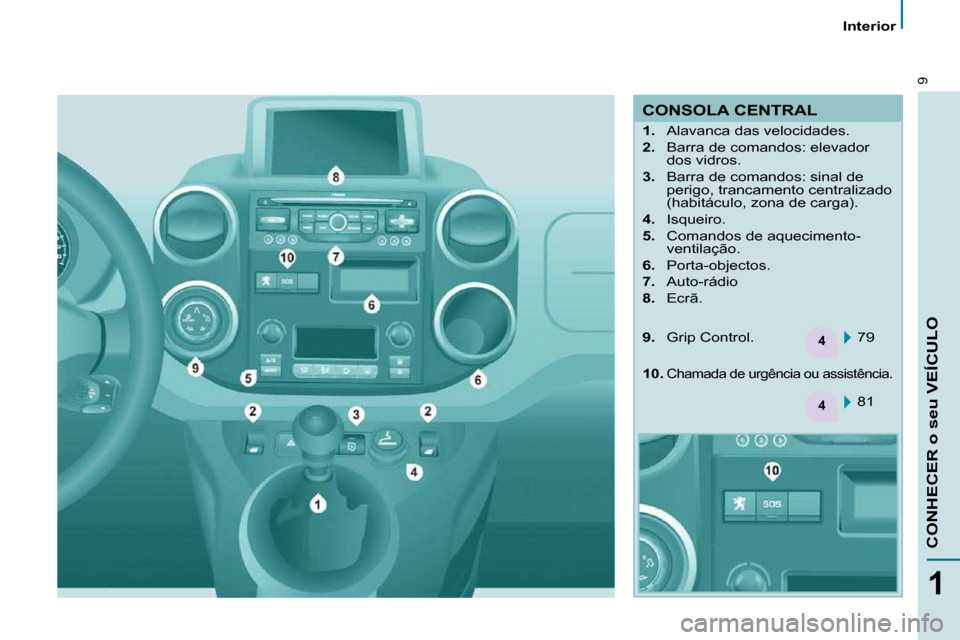

CONSOLA CENTRAL
1. Alavanca das velocidades.
2. Barra de comandos: elevador
dos vidros.
3. Barra de comandos: sinal de
perigo, trancamento centralizado
(habitáculo, zona de carga).
4. Isqueiro.
5. Comandos de aquecimento-
ventilação.
6. Porta-objectos.
7. Auto-rádio
8. Ecrã.
79
9. Grip Control.
10.
Chamada de urgência ou assistência.
81
Page 5 of 183
3
43
2
3
10
Interior
1. Regulação
longitudinal.
2. Em inclinação.
3. Em altura
do assento.
4.
Em altura e em
inclinação do
encosto de cabeça.

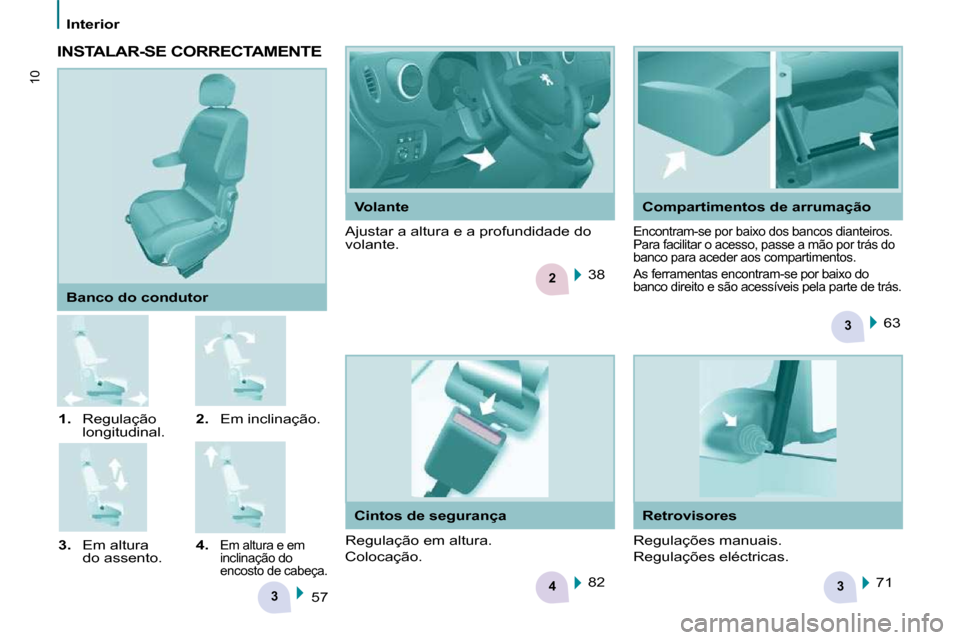

Banco do condutor
57 63
38
71
82
INSTALAR-SE CORRECTAMENTE
Volante
Ajustar a altura e a profundidade do
volante. Compartimentos de arrumação
Encontram-se por baixo dos bancos dianteiros.
Para facilitar o acesso, passe a mão por trás do
banco para aceder aos compartimentos.
As ferramentas encontram-se por baixo do
banco direito e são acessíveis pela parte de trás.
Cintos de segurança
Regulação em altura.
Colocação. Retrovisores
Regulações manuais.
Regulações eléctricas.
Page 6 of 183
3
3
3
3
9
3
11
1
CONHECER o seu VEÍCULO
Interior
Luzes apagadas
Luzes de presença Luzes de estrada (azul)
Luzes de cruzamento (verde)
2 rápido.
1 normal.
I intermitente.
0 parado.
funcionamento das escovas num
movimento único
AUTO, dê um impulso no
comando para baixo.
AUTO, acendimento
automático das luzes
40 43 Com o regulador, a velocidade do veículo
deverá ser superior a 40 km/h com, pelo
menos, a 4ª velocidade engrenada.
45,
48
39
VER CORRECTAMENTE
CONDUZIR CORRECTAMENTE
Função auto-estrada: dar uma
simples impulsão para cima ou
para baixo, sem passar o ponto de
resistência; as luzes de mudança de
direcção correspondentes funcionam

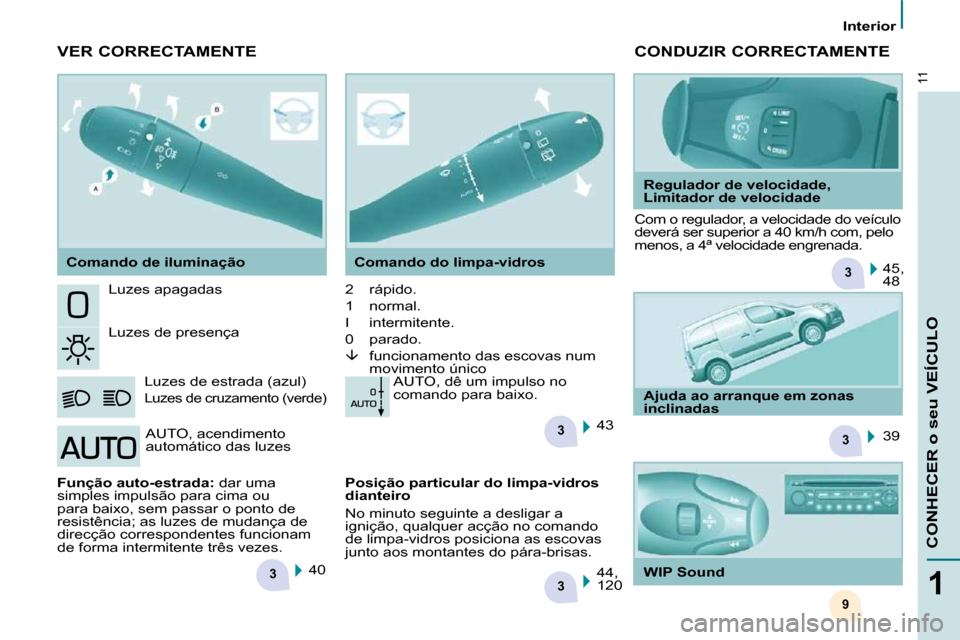

de forma intermitente três vezes. Comando de iluminação Comando do limpa-vidros
Regulador de velocidade,
Limitador de velocidade
Ajuda ao arranque em zonas
inclinadas
WIP Sound
44,
120
Posição particular do limpa-vidros
dianteiro
No minuto seguinte a desligar a
ignição, qualquer acção no comando
de limpa-vidros posiciona as escovas
junto aos montantes do pára-brisas.
Page 7 of 183
33
3
3
12
Interior

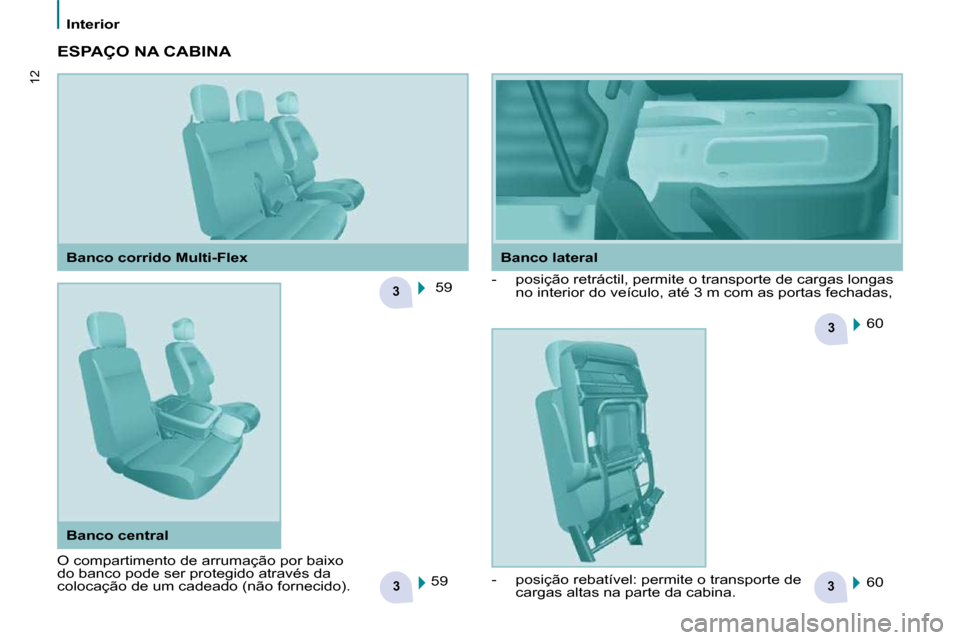

ESPAÇO NA CABINA
59 60
60
- posição retráctil, permite o transporte de cargas longas
no interior do veículo, até 3 m com as portas fechadas,
59 Banco lateral
Banco corrido Multi-Flex
Banco central
O compartimento de arrumação por baixo
do banco pode ser protegido através da
colocação de um cadeado (não fornecido). - posição rebatível: permite o transporte de
cargas altas na parte da cabina.
