Peugeot Partner 2012 Instruktionsbog (in Danish)

Udskiftning af en sikring

129
7


SIKRINGER I
INSTRUMENTBORD
Vip dækslet for at få adgang til
sikringerne. Sikringer
F
Ampere
A
Anvendelse
1 15 Bagrudevisker
2 - Ikke anvendt
3 5 Airbags
4 10 Klimaanlæg, diagnosestik, kontakt til sidespejl,
forlygtehøjde
5 30 Rudehejs
6 30 Låse
7 5 Loftslys bag, kortlæselampe foran, soltagsgardin
8 20 Bilradio, display, dæktrykregistrering, alarm og sirene
9 30 12 V stik for og bag
10 15 Midterstolpe
11 15 Svagstrøms tændingslås
12 15 Regn- og lysføler, airbags
13 5 Instrumentgruppe
14 15 Parkeringshjælp, kontakter til klimaanlæg, håndfri sæt
15 30 Låse
16 - Ikke anvendt
17 40 Afrimning af bagrude/sidespejle

Udskiftning af en sikring

130


SIKRINGER I KABINE

Sikringer
F
Ampere
A
Anvendelse
1 - Ikke anvendt
2 20 Sædevarme
3 - Ikke anvendt
4 15 Relæ til indfoldelige sidespejle
5 15 Relæ til stik for køleudstyr


SIKRINGER TIL BUGSERING /
ANHÆNGERTRÆK /
SPECIALOPBYGNING /
VOGNBUND OG KABINE
Angivelserne er kun vejledende, idet
denne ekstra sikringsboks tager sig
af andre informationer, som afhænger
af specialopbygningen og dermed
fungerer instruktionsbogen kun som en
teknisk brugsvejledning.
Sikringer
F
Ampere
A
Anvendelse
1 15 Ikke anvendt
2 15 Relæ for tænding, generator som option
3 15 12 V strømforsyning til anhænger
4 15 Konstant strømforsyning til transformatorer
5 40 Havariblink

Udskiftning af en sikring

131
7


SIKRINGER I MOTORRUM

Når motorhjelmen er åbnet, løsnes
og vippes boksen for at få adgang til
sikringerne. Sikringer
F
Ampere
A
Anvendelse
1 20 Motorstyringscomputer
2 15 Horn
3 10 Sprinklervæskepumpe til for- og bagrude
4 20 Pumpe til lygtespuler eller lysdioder (LED)
5 15 Motorkomponenter
6 10 Ratvinkelføler, ESC
7 10 Stopkontakt, koblingskontakt
8 25 Starter
9 10 Motor for forlygtehøjde, styreboks for park
10 30 Motorkomponenter
11 40 Ikke anvendt
12 30 Vinduesviskere
13 40 BSI-boks
14 30 Pumpe
15 10 Højre fjernlys
16 10 Venstre fjernlys
17 15 Højre nærlys
18 15 Venstre nærlys

Udskiftning af et vinduesviskerblad

132


Indstilling af vinduesviskerne
foran i speciel position


- Indenfor et minut efter afbrydelse
af tændingen, skal man vippe
viskerarmen nedad og indstille
bladene langs forrudens sider
(særlig position).
Udskiftning af et viskerblad foran


- Løft viskerarmen.

- Klips bladet af, og afmonter det.

- Sæt det nye blad på.

- Vip viskerarmen ind.
Slå tændingen til, og aktiver
vinduesviskerne, så de føres på plads.
Udskiftning af viskerbladet bag


- Løft viskerarmen, og clips bladet af.

- Sæt det nye blad på, og vip
viskerarmen ind igen.



UDSKIFTNING AF VISKERBLAD

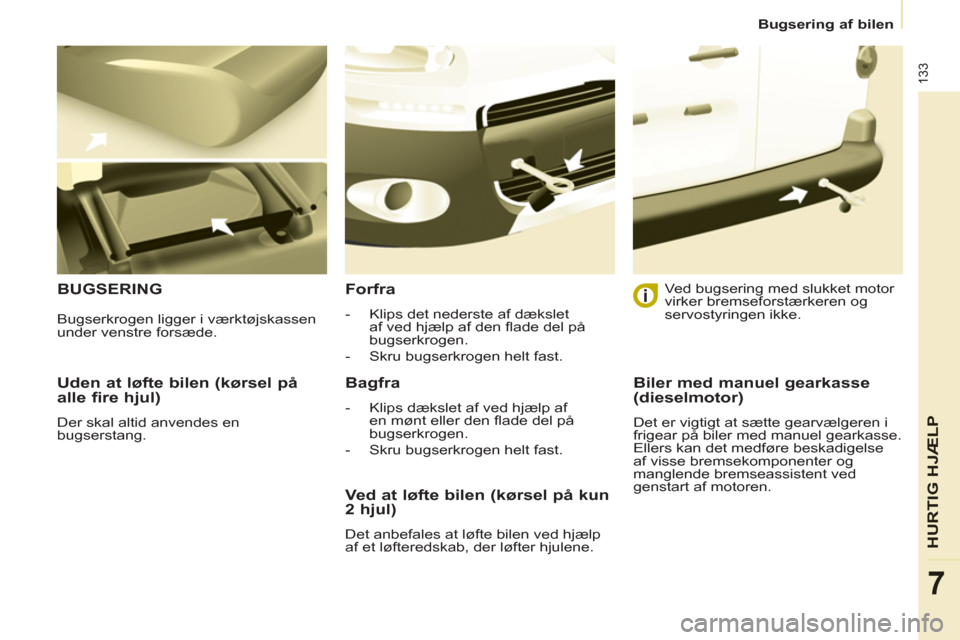

Bugsering af bilen

133
HURTIG HJÆL
P
7


Uden at løfte bilen (kørsel på
alle fire hjul)
Der skal altid anvendes en
bugserstang.

BUGSERING
Forfra



- Klips det nederste af dækslet
af ved hjælp af den flade del på
bugserkrogen.

- Skru bugserkrogen helt fast.



Bagfra



- Klips dækslet af ved hjælp af
en mønt eller den flade del på
bugserkrogen.

- Skru bugserkrogen helt fast.

Ved bugsering med slukket motor
virker bremseforstærkeren og
servostyringen ikke.


Ved at løfte bilen (kørsel på kun
2 hjul)
Det anbefales at løfte bilen ved hjælp
af et løfteredskab, der løfter hjulene. Bugserkrogen ligger i værktøjskassen
under venstre forsæde.

Biler med manuel gearkasse
(dieselmotor)
Det er vigtigt at sætte gearvælgeren i
frigear på biler med manuel gearkasse.
Ellers kan det medføre beskadigelse
af visse bremsekomponenter og
manglende bremseassistent ved
genstart af motoren.

134


Mål

135
Mål
TEKNISKE SPECIFIKATIONE
R
8

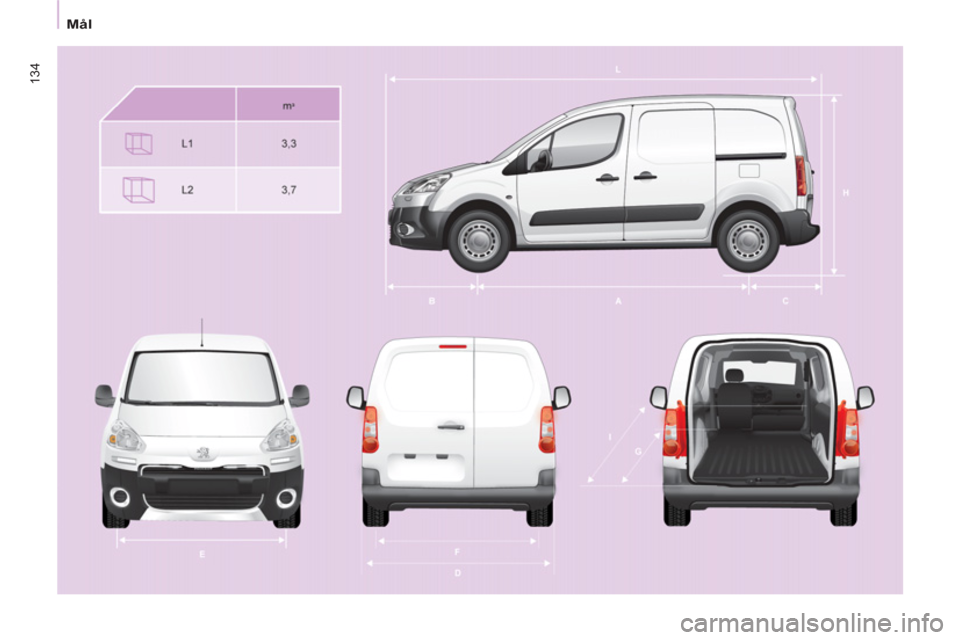

KASSEVOGN (mm)



Kort - L1
Lang - L2

625
850
750

L Udvendig længde
4380
4628

H Udvendig højde
1805-1834

A Akselafstand
2728

B Overhæng foran
925

C Overhæng bag
727
975

D Bredde uden sidespejle
1810
med sidespejle
2112

E Sporvidde forhjul
1505

F Sporvidde baghjul
1554

G Nyttelængde for lastrumsbund
1800
2050

I Nyttelængde med sammenklappet
passagerforsæde
3000
3250 DIMENSIONER DIMENSIONER

Bilen findes i 2 længder (L1og L2). Se tabellen:

Mål

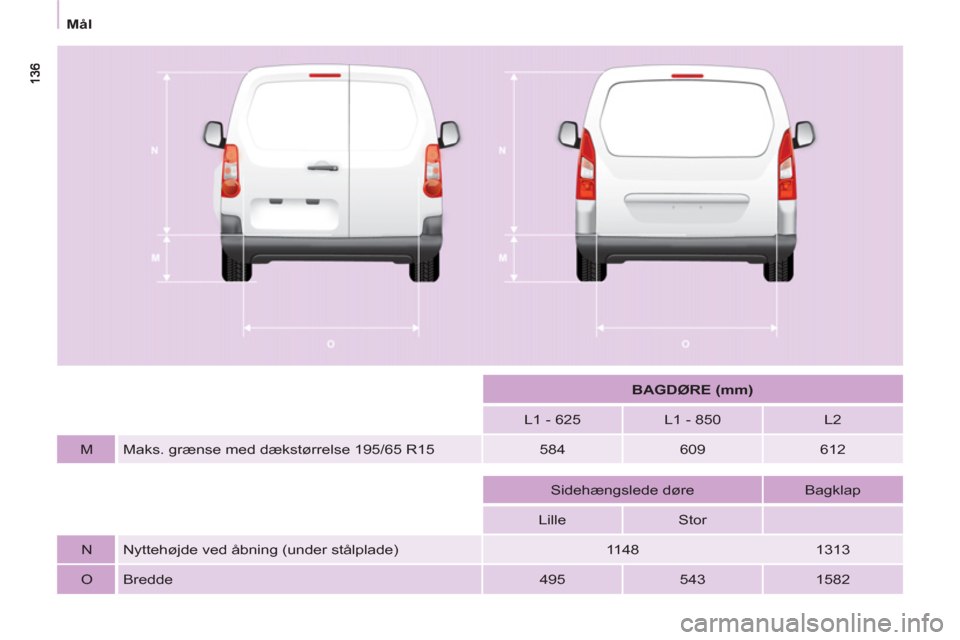

BAGDØRE (mm)



L1 - 625
L1 - 850
L2

M Maks. grænse med dækstørrelse 195/65 R15
584
609
612








Sidehængslede døre
Bagklap

Lille
Stor






N Nyttehøjde ved åbning (under stålplade)
1148
1313

O Bredde
495
543
1582

137
Mål
TEKNISKE SPECIFIKATIONE
R
8

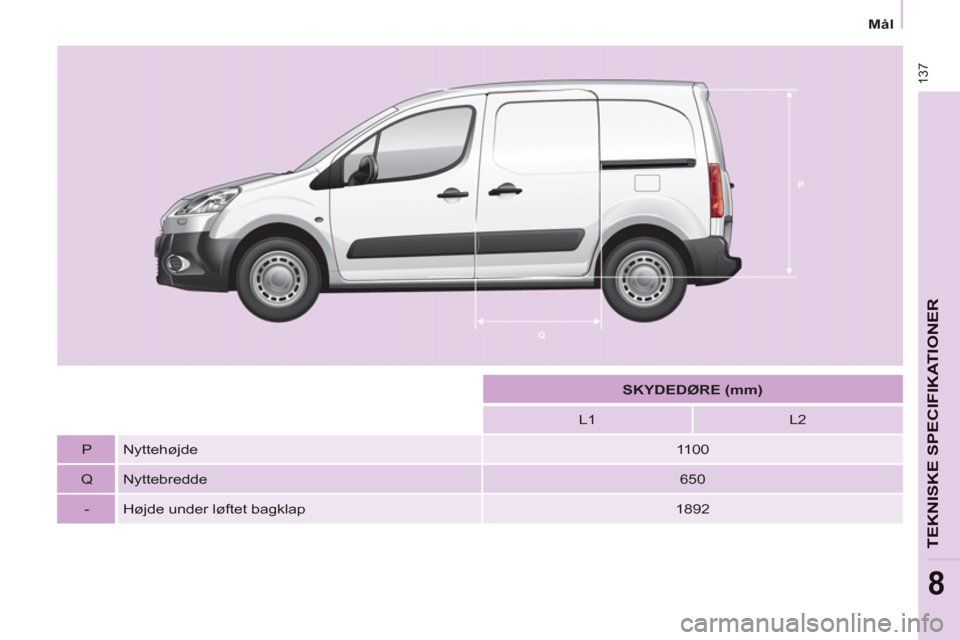

SKYDED

ØRE (mm)



L1
L2

P
Nyttehøjde
1100

Q
Nyttebredde
650

-
Højde under løftet bagklap
1892

138


Mål







LAVT CHASSIS (mm)



L Udvendig længde
4237

H Udvendig højde
1821-1822

A Akselafstand
2728

B Overhæng foran
925

C Overhæng bag
584

D Bredde (uden sidespejle)
1810

E Sporvidde forhjul
1505

F Sporvidde baghjul
1554
