Peugeot Partner 2014.5 Manual del propietario (in Spanish)

139
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2014

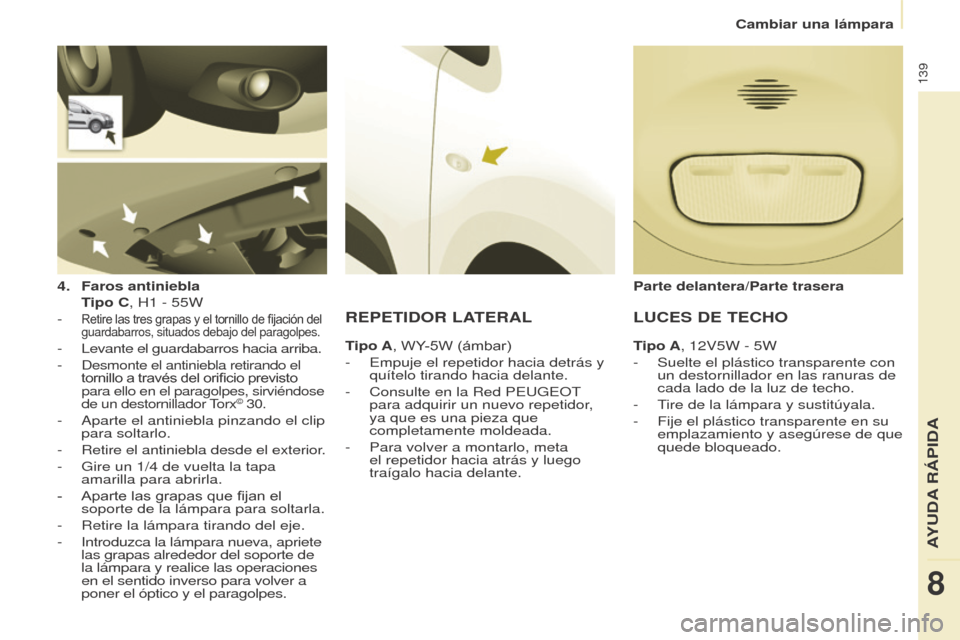

4. Faros antiniebla
T

ipo C, H1 - 55W
-

Retire las tres grapas y el tornillo de fijación del
guardabarros, situados debajo del paragolpes.
- Levante el guardabarros hacia arriba.
-
Desmonte el antiniebla retirando el
tornillo a través del orificio previsto
para ello en el paragolpes, sirviéndose
de un destornillador Torx
© 30.
- Aparte el antiniebla pinzando el clip
para soltarlo.
-
Retire el antiniebla desde el exterior

.
-

Gire un 1/4
de vuelta la tapa
amarilla para abrirla.
-

Aparte las grapas que fijan el
soporte de la lámpara para soltarla.
-


Retire la lámpara tirando del eje.
-
Introduzca la lámpara nueva, apriete


las grapas alrededor del soporte de
la lámpara y realice las operaciones
en el sentido inverso para volver a
poner el óptico y el paragolpes.
REPETIDOR LATERAL
Tipo A, WY-5W (ámbar)
-

Empuje el repetidor hacia detrás y
quítelo tirando hacia delante.
-


Consulte en la Red PEUGEOT

para adquirir un nuevo repetidor,
ya que es una pieza que
completamente moldeada.
-

Para volver a montarlo, meta
el repetidor hacia atrás y luego
traígalo hacia delante. Parte delantera/Parte trasera
LUCES DE TECHO
Tipo A, 12V5W - 5W
-

Suelte el plástico transparente con
un destornilla

dor en las ranuras de
cada lado de la luz de techo.
-

T
ire de la lámpara y sustitúyala.
-

Fije el plástico transparente en su
emplazamiento y asegúrese de que
quede bloqueado.
AYUDA R

140
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2014

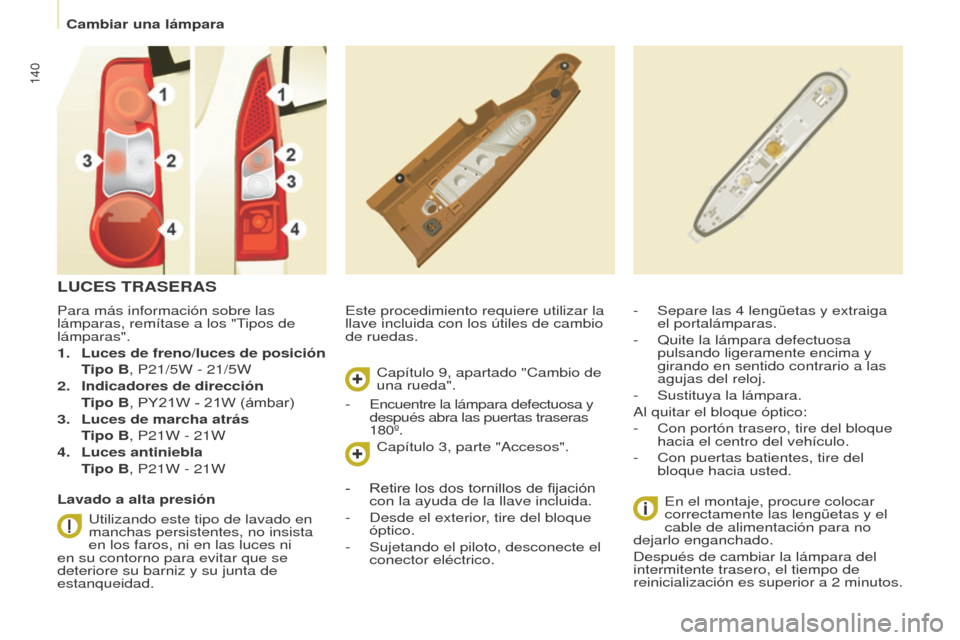

Para más información sobre las
lámparas, remítase a los "Tipos de
lámparas".
1.
Luces de freno/luces de posición

T

ipo B, P21/5W - 21/5W
2.

Indicadores de dirección

T

ipo B, PY21W - 21W (ámbar)
3.

Luces de marcha atrás

T

ipo B, P21W - 21W
4.

Luces antiniebla

T

ipo B, P21W - 21W Este procedimiento requiere utilizar la
llave incluida con los útiles de cambio
de ruedas.
-
Separe las 4 lengüetas y extraiga
el portalámparas.
-

Quite la lámpara defectuosa
pulsando ligeramente encima y
girando en sentido contrario a las
agujas del reloj.
-


Sustituya la lámpara.
Al quitar el bloque óptico:
-


Con portón trasero, tire del bloque
hacia el centro del vehículo.
-


Con puertas batientes, tire del
bloque hacia usted.En el montaje, procure colocar
correctamente las lengüetas y el
cable de alimentación para no
dejarlo enganchado.
Después de cambiar la lámpara del
intermitente trasero, el tiempo de
reinicialización es superior

a 2
minutos.
LUCES TRASERAS
Lavado a alta presiónUtilizando este tipo de lavado en
manchas persistentes, no insista
en los faros, ni en las luces ni
en su contorno para evitar que se
deteriore su barniz y su junta de
estanqueidad. Capítulo 9, apartado "Cambio de
una rueda".
Capítulo 3, parte "Accesos".
-
Encuentre la lámpara defectuosa y

después abra las puertas traseras
180º.
- Retire los dos tornillo s de fijación
con la ayuda de la llave incluida.
-

Desde el exterior
, tire del bloque
óptico.
-

Sujetando el piloto, desconecte el
conector eléctrico.
Cambiar una lámpara

141
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2014

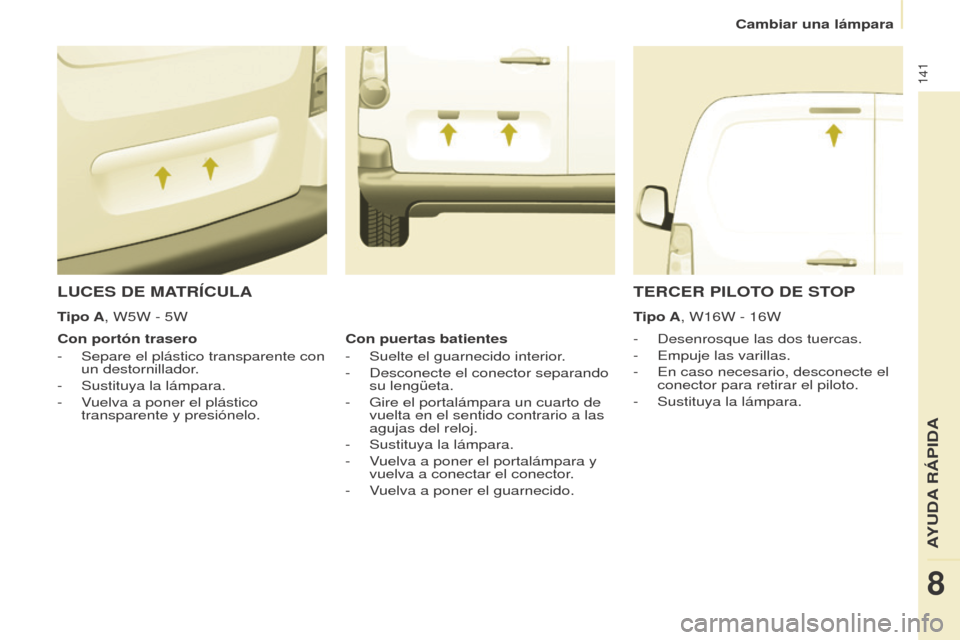

LUCES DE MATRÍCULA
- Desenrosque las dos tuercas.
-
Empuje las varilla
s.
-

En caso necesario, desconecte el
conector para retirar el piloto.
-


Sustituya la lámpara.
Con portón trasero
-


Separe el plástico transparente con
un destornilla

dor.
-

Sustituya la lámpara.
-


V

uelva a poner el plástico
transparente y presiónelo.
TERCER PILOTO DE STOP
Tipo A, W16W - 16W
Con puertas batientes
-

Suelte el guarnecido interior

.
-

Desconecte el conector separando
su lengüeta.
-


Gire el portalámpara un cuarto de
vuelta en el sentido contrario a las
agujas del reloj.
-


Sustituya la lámpara.
-


V

uelva a poner el portalámpara y
vuelva a conectar el conector.
-

V

uelva a poner el guarnecido.
Tipo A, W5W - 5W
AYUDA R

142
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2014

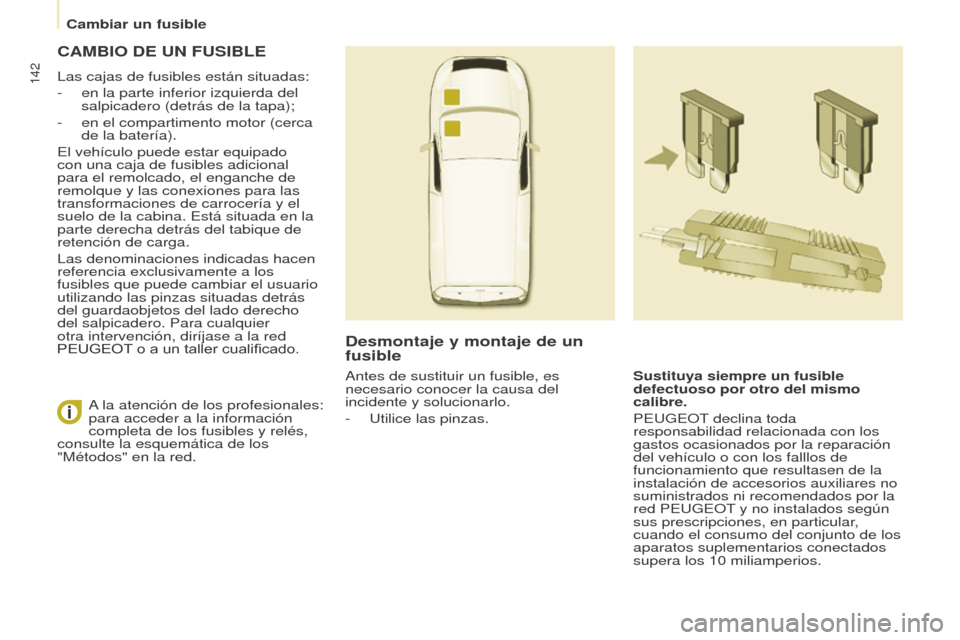

CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas:
-
en la parte inferior izquierda del
salpicadero (detrás de la tapa);
-


en el compartimento motor (cerca
de la batería).
El vehículo puede estar equipado
con una caja de fusibles adicional
para el remolcado, el enganche de
remolque y las conexiones para las
transformaciones de carrocería y el
suelo de la cabina. Está situada en la
parte derecha detrás del tabique de
retención de carga.
Las denominaciones indicadas hacen
referencia exclusivamente a los
fusibles que puede cambiar el usuario
utilizando las pinzas situadas detrás
del guardaobjetos del lado derecho
del salpicadero. Para cualquier
otra intervención, diríjase a la red
PEUGEOT

o a un taller cualificado.
Desmontaje y montaje de un
fusible
Sustituya siempre un fusible
defectuoso por otro del mismo
calibre.
PEUGEOT

declina toda
responsabilidad relacionada con los
gastos ocasionados por la reparación
del vehículo o con los falllos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares no
suministrados ni recomendados por la
red PEUGEOT


y no instalados según
sus prescripciones, en particular,
cuando el consumo del conjunto de los
aparatos suplementarios conectados
supera los 10
miliamperios.
A la atención de los profesionales:
para acceder a la información
completa de los fusibles y relés,
consulte la esquemática de los
"Métodos" en la red. Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y solucionarlo.
-

Utilice las pinzas.
Cambiar un fusible

143
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2014
FUSIBLES SITUADOS EN EL
SALPICADERO
Abra la tapa para acceder a los
fusibles.Fusibles
F Amperios
A Función
1 15 Limpialuneta
2 30 Cierre centralizado
3 5 Airbags
4 10 Aire acondicionado, toma de diagnosis, mando del
retrovisor, corrección de altura de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5Luces de techo traseras, lector de mapa delantero,
techo corredizo
8 20 Autorradio, pantalla, detección de subinflado, alarma
y sirena
9 30 Toma de 12
V delantera y trasera
10 15 Columna central 11 15 Antirrobo de poca corriente
12 15 Sensor de lluvia y de luminosidad, airbags
13 5 Cuadro de a bordo
14 15 Ayuda al estacionamiento, mandos del aire
acondicionado automático, kit manos libres
15 30 Cerraduras
16 - Libre 17 40 Desempañado de la luneta/retrovisores
AYUDA R

144
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2014

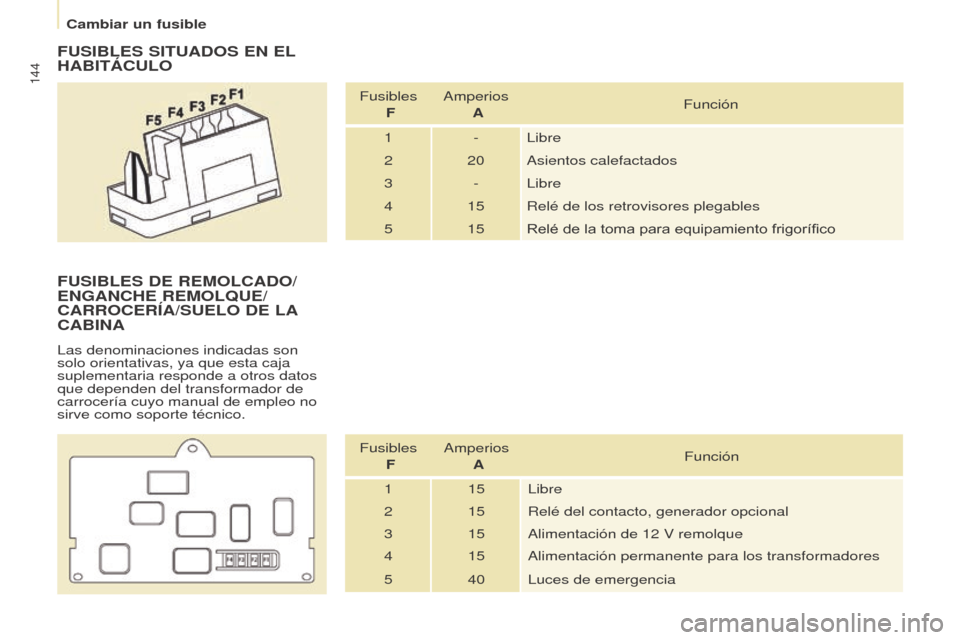

FUSIBLES SITUADOS EN EL
HABITÁCULO
Fusibles F Amperios
A Función
1 - Libre
2 20 Asientos calefactados
3 - Libre
4 15 Relé de los retrovisores plegables
5 15 Relé de la toma para equipamiento frigorífico
FUSIBLES DE REMOLCADO/
ENGANCHE REMOLQUE/
CARROCERÍA/SUELO DE LA
CABINA
Las denominaciones indicadas son
solo orientativas, ya que esta caja
suplementaria responde a otros datos
que dependen del transformador de
carrocería cuyo manual de empleo no
sirve como soporte técnico.
Fusibles F Amperios
A Función
1 15 Libre
2 15 Relé del contacto, generador opcional
3 15 Alimentación de 12
V remolque
4 15 Alimentación permanente para los transformadores
5 40 Luces de emergencia
Cambiar un fusible

145
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2014
FUSIBLES SITUADOS EN EL
COMPARTIMENTO MOTOR
Después de abrir el capó,
desenganche y desplace la caja para
acceder a los fusibles.Fusibles
F Amperios
A Función
1 20 Control motor
2 15 Claxon
3 10 Bomba de lavaparabrisas y lavaluneta
4 20 Bomba de lavafaros o LED
5 15
ó

rganos del motor
6 10 Sensor de ángulo del volante, ESC
7 10 Contactor de freno, contactor de embrague
8 25 Motor de arranque
9 10 Motor de corrección de altura de los faros, caja de
gestión de parque
10 30 Partes del motor 11 40 Libre
12 30 Limpiaparabrisas
13 40 Caja de servicio inteligente
14 30 Bomba
15 10 Luz de carretera derecha
16 10 Luz de carretera izquierda
17 15 Luz de cruce derecha
18 15 Luz de cruce izquierda
AYUDA R

146
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2014

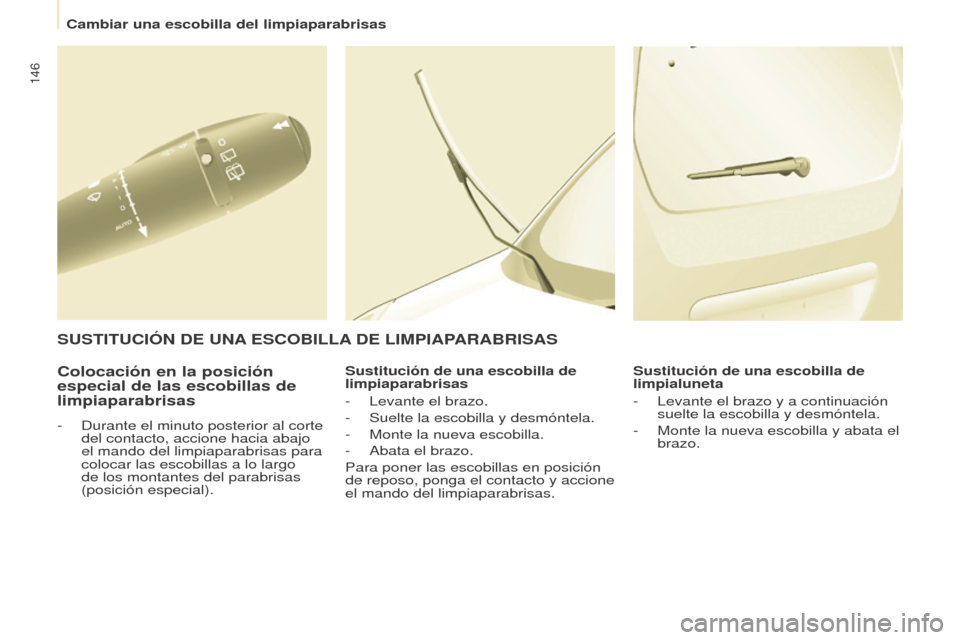

Colocación en la posición
especial de las escobillas de
limpiaparabrisas
- Durante el minuto posterior al corte
del contacto, accione hacia abajo
el mando del limpiaparabrisas para
colocar las escobillas a lo largo
de los montantes del parabrisas
(posición especial). Sustitución de una escobilla de
limpiaparabrisas
-

Levante el brazo.
-
Suelte la escobilla y desmóntela.
- Monte la nueva escobilla .
-

Abata el brazo.
Para poner las escobilla

s en posición
de reposo, ponga el contacto y accione
el mando del limpiaparabrisas. Sustitución de una escobilla de
limpialuneta
-

Levante el brazo y a continuación
suelte la escobilla

y desmóntela.
- Monte la nueva escobilla y abata el
brazo.
SUSTITUCIÓN DE UNA ESCOBILLA DE LIMPIAPARABRISAS
Cambiar una escobilla del limpiaparabrisas

147
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2014

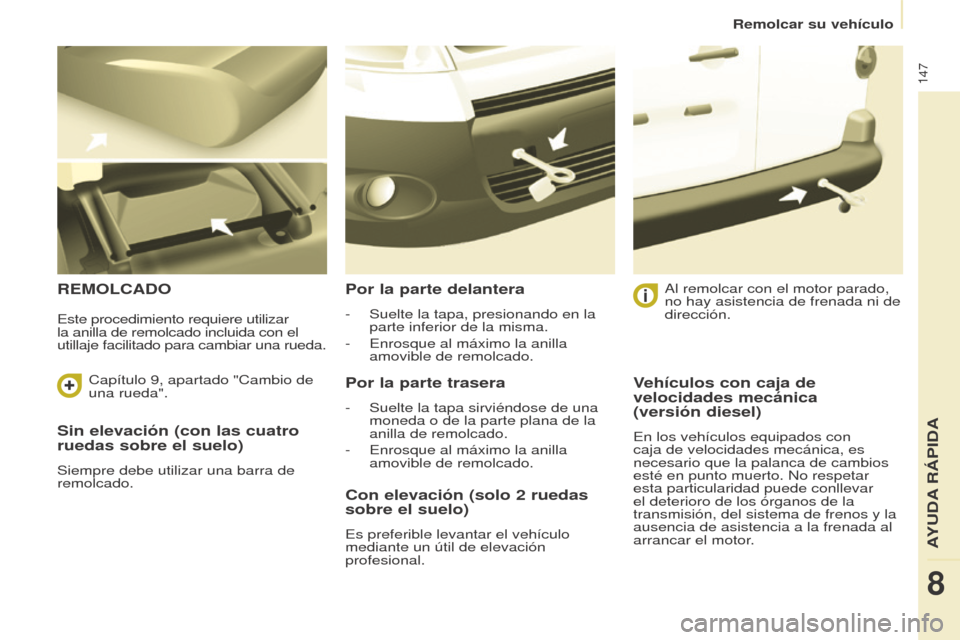

Sin elevación (con las cuatro
ruedas sobre el suelo)
Siempre debe utilizar una barra de
remolcado.
REMOLCADOPor la parte delantera
- Suelte la tapa, presionando en la
parte inferior de la misma.
-

Enrosque al máximo la anilla

amovible de remolcado.
Por la parte trasera
- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la
anilla
de remolcado.
-

Enrosque al máximo la anilla

amovible de remolcado. Al remolcar con el motor parado,
no hay asistencia de frenada ni de
dirección.
Con elevación (solo 2 ruedas
sobre el suelo)
Es preferible levantar el vehículo
mediante un útil de elevación
profesional.
Este procedimiento requiere utilizar
la anilla de remolcado incluida con el
utillaje facilitado para cambiar una rueda.
Vehículos con caja de
velocidades mecánica
(versión diesel)
En los vehículos equipados con
caja de velocidades mecánica, es
necesario que la palanca de cambios
esté en punto muerto. No respetar
esta particularidad puede conllevar
el deterioro de los órganos de la
transmisión, del sistema de frenos y la
ausencia de asistencia a la frenada al
arrancar el motor.
Capítulo 9, apartado "Cambio de
una rueda".
AYUDA R

148
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2014

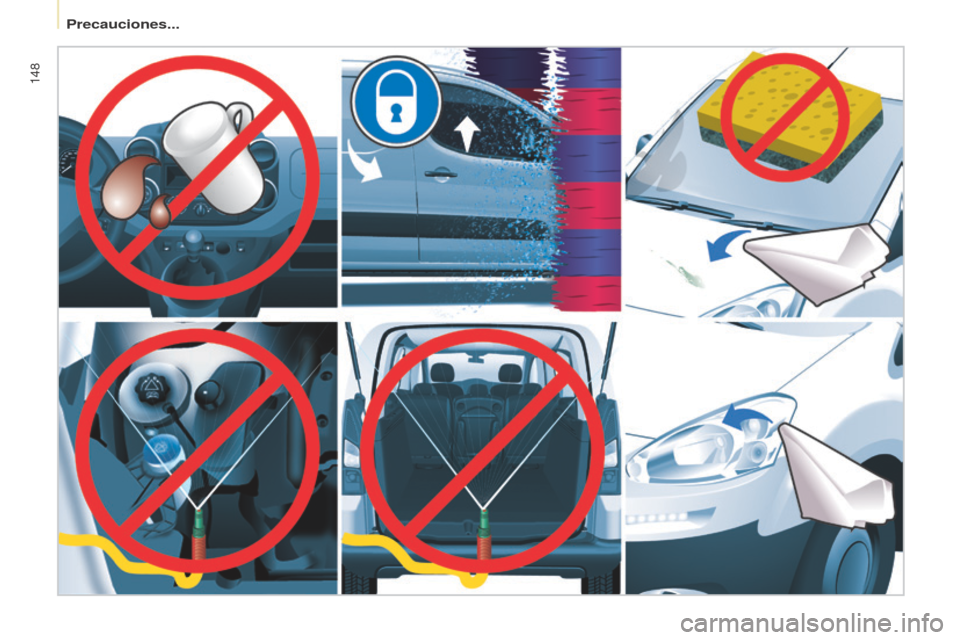

Precauciones...
