Peugeot Partner 2015 Betriebsanleitung (in German)

69
Partner-2-VU_de_Chap04_Ergonomie_ed01-2015
Was Sie beachten sollten
Um den Innenraum maximal abzukühlen
oder zu erwärmen, können Sie den Wert
15 bzw. 27 unter- bzw. überschreiten, bis LO
bzw. HI in der Anzeige erscheint.
Beim Einsteigen ins Fahrzeug kann die
Innenraumtemperatur deutlich kälter (oder
wärmer) als die Komforttemperatur sein. Es
ist aber nicht erforderlich, die Einstellung zu
verändern, um schnell zum gewünschten
Komfortniveau zu gelangen. Die Anlage
nutzt ihr ganzes Leistungspotenzial, um den
eingestellten Komfortwert zu erreichen.

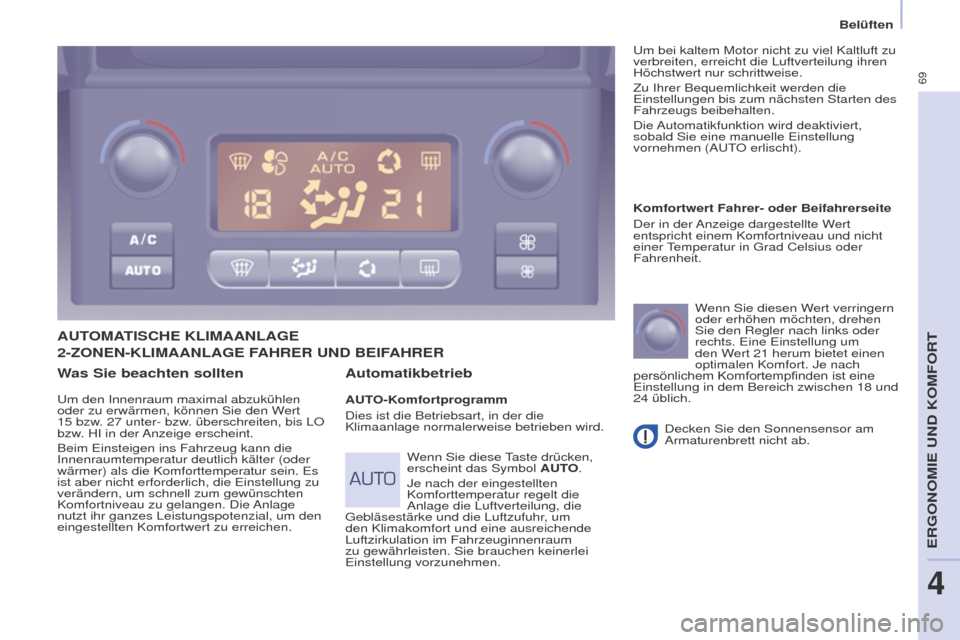

AUTOMATISCHE KLIMAANLAGE
Automatikbetrieb
AUTO-Komfortprogramm
Dies ist die Betriebsart, in der die
Klimaanlage normalerweise betrieben wird. Komfortwert Fahrer- oder Beifahrerseite
Der in der Anzeige dargestellte Wert
entspricht einem Komfortniveau und nicht
einer Temperatur in Grad Celsius oder
Fahrenheit.
Wenn Sie diesen Wert verringern
oder erhöhen möchten, drehen
Sie den Regler nach links oder
rechts. Eine Einstellung um
den Wert 21 herum bietet einen
optimalen Komfort. Je nach
persönlichem Komfortempfinden ist eine
Einstellung in dem Bereich zwischen 18 und
24 üblich.
Decken Sie den Sonnensensor am
Armaturenbrett nicht ab.
Wenn Sie diese Taste drücken,
erscheint das Symbol AUTO.
Je nach der eingestellten
Komforttemperatur regelt die
Anlage die Luftverteilung, die
Gebläsestärke und die Luftzufuhr, um
den Klimakomfort und eine ausreichende
Luftzirkulation im Fahrzeuginnenraum
zu gewährleisten. Sie brauchen keinerlei
Einstellung vorzunehmen. Um bei kaltem Motor nicht zu viel Kaltluft zu
verbreiten, erreicht die Luftverteilung ihren
Höchstwert nur schrittweise.
Zu Ihrer Bequemlichkeit werden die
Einstellungen bis zum nächsten Starten des
Fahrzeugs beibehalten.
Die Automatikfunktion wird deaktiviert,
sobald Sie eine manuelle Einstellung
vornehmen (AUTO erlischt).
2-ZONEN-KLIMAANLAGE FAHRER
UND B EIFAHRER
Belüften
ERGONOMIE UND KOMFORT
4

70
Partner-2-VU_de_Chap04_Ergonomie_ed01-2015

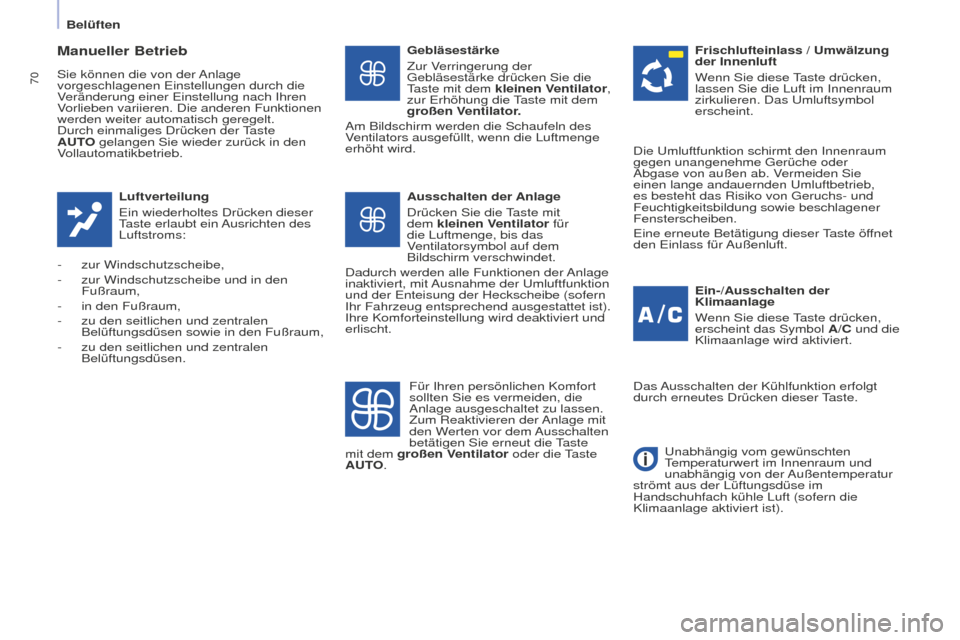

Manueller Betrieb
Sie können die von der Anlage
vorgeschlagenen Einstellungen durch die
Veränderung einer Einstellung nach Ihren
Vorlieben variieren. Die anderen Funktionen
werden weiter automatisch geregelt.
Durch einmaliges Drücken der Taste
AUTO gelangen Sie wieder zurück in den
Vollautomatikbetrieb.
Luftverteilung
Ein wiederholtes Drücken dieser
Taste erlaubt ein Ausrichten des
Luftstroms:
-

zur Windschutzscheibe,
-


zur Windschutzscheibe und in den
Fußraum,
-


in den Fußraum,
-


zu den seitlichen und zentralen
Belüftungsdüsen sowie in den Fußraum,
-


zu den seitlichen und zentralen
Belüftungsdüsen. Gebläsestärke
Zur V

erringerung der
Gebläsestärke drücken Sie die
Taste mit dem kleinen Ventilator,
zur Erhöhung die Taste mit dem
großen Ventilator.
Am Bildschirm werden die Schaufeln des
Ventilators ausgefüllt, wenn die Luftmenge
erhöht wird.
Ein-/Ausschalten der
Klimaanlage
Wenn Sie diese Taste drücken,
erscheint das Symbol A/C und die
Klimaanlage wird aktiviert.
Ausschalten der Anlage
Drücken Sie die Taste mit
dem kleinen Ventilator
für
die Luftmenge, bis das
Ventilatorsymbol auf dem
Bildschirm verschwindet.
Dadurch werden alle Funktionen der Anlage
inaktiviert, mit Ausnahme der Umluftfunktion
und der Enteisung der Heckscheibe (sofern
Ihr Fahrzeug entsprechend ausgestattet ist).
Ihre Komforteinstellung wird deaktiviert und
erlischt. Frischlufteinlass / Umwälzung
der Innenluft
Wenn Sie diese Taste drücken,
lassen Sie die Luft im Innenraum
zirkulieren. Das Umluftsymbol
erscheint.
Für Ihren persönlichen Komfort
sollten Sie es vermeiden, die
Anlage ausgeschaltet zu lassen.
Zum Reaktivieren der Anlage mit
den Werten vor dem Ausschalten
betätigen Sie erneut die Taste
mit dem großen Ventilator oder die Taste
AUTO. Die Umluftfunktion schirmt den Innenraum
gegen unangenehme Gerüche oder
Abgase von außen ab. Vermeiden Sie
einen lange andauernden Umluftbetrieb,
es besteht das Risiko von Geruchs- und
Feuchtigkeitsbildung sowie beschlagener
Fensterscheiben.
Eine erneute Betätigung dieser Taste öffnet
den Einlass für Außenluft.
Das Ausschalten der Kühlfunktion erfolgt
durch erneutes Drücken dieser Taste.
Unabhängig vom gewünschten
Temperaturwert im Innenraum und
unabhängig von der Außentemperatur
strömt aus der Lüftungsdüse im
Handschuhfach kühle Luft (sofern die
Klimaanlage aktiviert ist).
Belüften

71
Partner-2-VU_de_Chap04_Ergonomie_ed01-2015

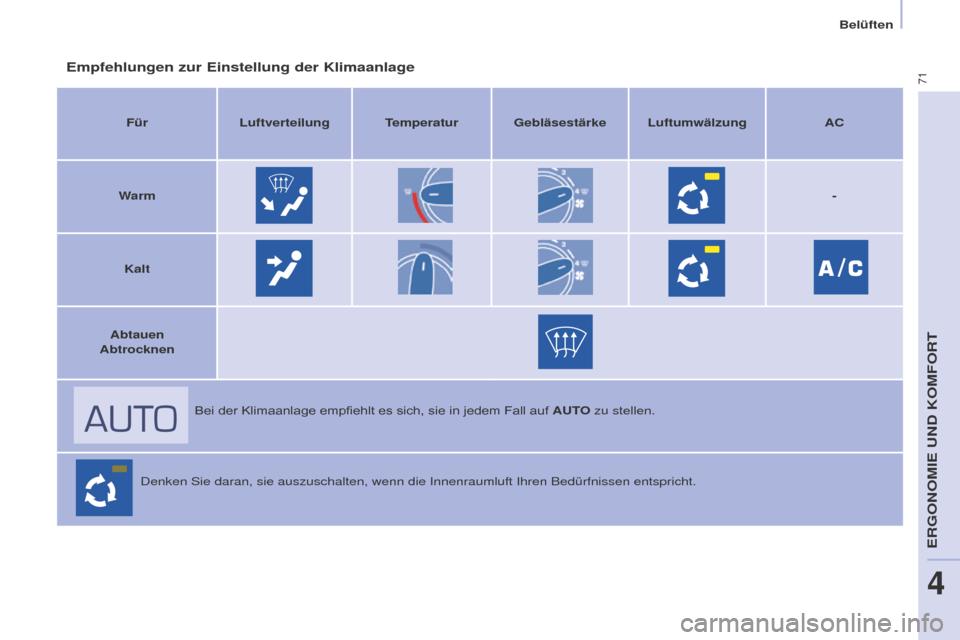

Empfehlungen zur Einstellung der Klimaanlage
FürLuftverteilung Temperatur Gebläsestärke Luftumwälzung AC
Warm -
Kalt
Abtauen
Abtrocknen
Bei der Klimaanlage empfiehlt es sich, sie in jedem Fall auf AUTO zu stellen.
Denken Sie daran, sie auszuschalten, wenn die Innenraumluft Ihren Bedü\
rfnissen entspricht.
Belüften
ERGONOMIE UND KOMFORT
4

72
Partner-2-VU_de_Chap04_Ergonomie_ed01-2015
ABTAUEN UND BESEITIGUNG NIEDERGESCHLAGENER F EUCHTIGKEIT
Manuelle Einstellung
Stellen Sie den Schalter für die
Temperatur in diese Position.
Erhöhen Sie die Gebläsestärke. Drücken Sie den Schalter der
Klimaanlage.
Sobald Sie den Frischlufteinlass
wieder öffnen, wird die Innenluft
wieder gegen Frischluft
ausgetauscht (Diode aus).
Stellen Sie den Schalter für die
Luftverteilung in diese Position.
Heckscheiben- und/oder
Außenspiegelheizung
Ein Druck auf diese Taste
aktiviert bei laufendem Motor
die Heckscheibenheizung und/
oder die Heizung der elektrischen
Außenspiegel und sorgt für die
schnelle Beseitigung von Eis und
niedergeschlagener Feuchtigkeit.
Die Heizung wird ausgeschaltet:
-

durch Drücken der
Taste,
-

beim

Ausschalten des Motors,
-

selbsttätig, um einen übermäßigen
Stromverbrauch zu vermeiden.
Belüften

73
Partner-2-VU_de_Chap04_Ergonomie_ed01-2015
ABTAUEN UND BESEITIGUNG NIEDERGESCHLAGENER F EUCHTIGKEIT
WAS S IE BEACHTEN SOLLTEN
Belüftungsdüsen
Offen lassen
Zur optimalen Verteilung der Warm- oder
Kaltluft im Fahrzeuginnenraum befinden
sich seitlich (nach rechts oder links) sowie
vertikal (nach oben oder unten) verstellbare
Verteilerdüsen in der Mitte und an den
Seiten. Für optimalen Komfort während der
Fahrt schließen Sie diese Düsen nicht und
richten Sie vielmehr den Luftstrom auf die
Fenster aus.
Verteilerdüsen im Fußraum und an der
Windschutzscheibe vervollständigen die
Ausstattung.
Bedecken Sie nicht die Verteilerdüsen an
der Windschutzscheibe und den Luftabzug
im Kofferraum.
Staub- / Geruchsfilter
(Aktivkohlefilter)
Dieser Filter hält Staub zurück und verringert
unangenehme Gerüche.
Achten Sie darauf, dass dieser Filter in
gutem Zustand ist, und lassen Sie die
Filtereinsätze regelmäßig austauschen.
Siehe Abschnitt 7, Unterabschnitt
"Kontrollen".
Klimaanlage
Die Klimaanlage darf unabhängig von der
Jahreszeit nur bei geschlossenen Fenstern
benutzt werden. Wenn das Fahrzeug jedoch
längere Zeit in der Sonne gestanden hat
und die Innentemperatur nicht schnell genug
absinkt, empfiehlt es sich, den Innenraum
kurzzeitig zu lüften.
Sie sollten weitgehend den AUTO-Modus
verwenden. Denn dieser regelt auf optimale
Weise alle Funktionen: Gebläsestärke,
Innentemperatur, Luftverteilung,
Frischluftzufuhr oder Luftumwälzung im
Innenraum.
Nehmen Sie die Klimaanlage ein oder
zweimal im Monat für die Dauer von
5
bis 10 Minuten in Betrieb, damit sie voll
funktionsfähig bleibt.
Benutzen Sie die Klimaanlage nicht, wenn
sie keine Kühlleistung bringt. Wenden Sie
sich in diesem Fall an das PEUGEOT-
Händlernetz oder eine qualifizierte
Fachwerkstatt.
Automatische Einstellung: Programm für
optimale Sicht
Um niedergeschlagene Feuchtigkeit oder
Eis auf den Scheiben (hohe Luftfeuchtigkeit,
viele Insassen, Frost) schnell zu beseitigen,
kann sich das Komfortprogramm (AUTO) als
unzureichend erweisen.
Wählen Sie in diesem Fall das Programm
für optimale Sicht. Die entsprechende
Kontrollleuchte leuchtet auf.
Klimaanlage und Gebläse werden
eingeschaltet und der Luftstrom optimal zur
Windschutzscheibe und den Seitenscheiben
geleitet.
Die Luftumwälzung wird deaktiviert. Das in der Klimaanlage entstehende
Kondenswasser fließt im Stillstand ab. Es
ist deshalb normal, wenn sich unter dem
Fahrzeug Wasser ansammelt.
Belüften
ERGONOMIE UND KOMFORT
4

74
Partner-2-VU_de_Chap04_Ergonomie_ed01-2015
VORDERSITZE
In der LängsrichtungSitzhöhe (Fahrersitz)
Zum Anheben des Sitzes ziehen Sie den
Hebel nach oben und entlasten Sie dann
den Sitz.
Zum Absenken des Sitzes ziehen Sie den
Hebel nach oben und drücken Sie dann den
Sitz nach unten.
Neigung der Rückenlehne
Lehnen Sie sich an die Rückenlehne,
bewegen Sie den Hebel nach vorne und
stellen Sie die gewünschte Neigung ein. Heben Sie den Bügel an und verschieben
Sie den Sitz nach vorne oder hinten.
Je nach Version und Konfiguration Ihres
Fahrzeugs verfügen Sie vorne über
verschiedene Sitze.
Entweder:
-

über einen Fahrersitz und einen
Beifahrersitz,
-


oder über einen Fahrersitz und eine
variable Sitzbank.
Je nach Modell verfügen Sie über folgende
V

erstellmöglichkeiten:
Sitze

75
Partner-2-VU_de_Chap04_Ergonomie_ed01-2015

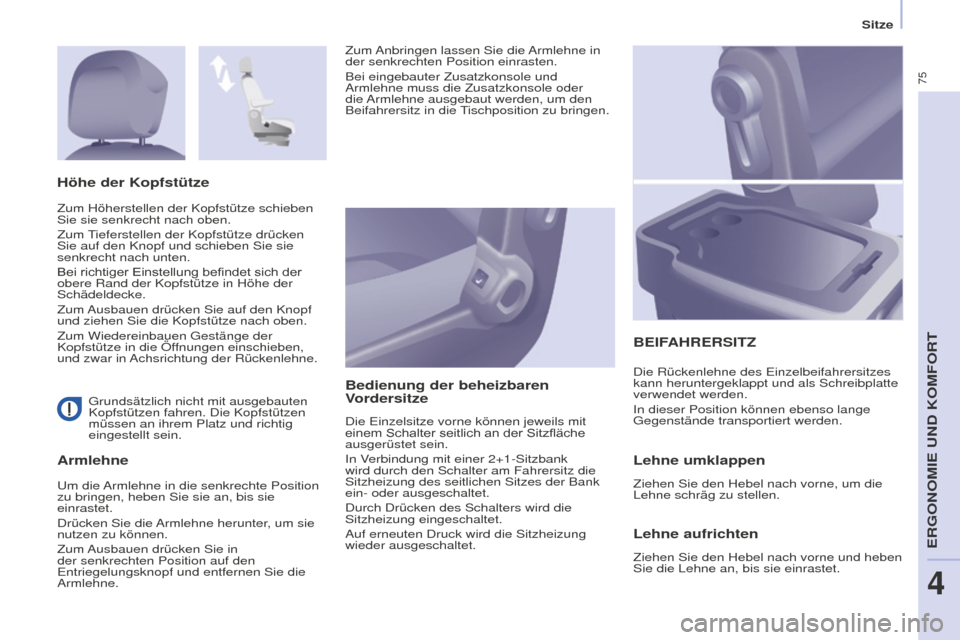

Grundsätzlich nicht mit ausgebauten
Kopfstützen fahren. Die Kopfstützen
müssen an ihrem Platz und richtig
eingestellt sein.
ArmlehneBedienung der beheizbaren
Vordersitze
Die Einzelsitze vorne können jeweils mit
einem Schalter seitlich an der Sitzfläche
ausgerüstet sein.
In Verbindung mit einer 2+1-Sitzbank
wird durch den Schalter am Fahrersitz die
Sitzheizung des seitlichen Sitzes der Bank
ein- oder ausgeschaltet.
Durch Drücken des Schalters wird die
Sitzheizung eingeschaltet.
Auf erneuten Druck wird die Sitzheizung
wieder ausgeschaltet.
BEIFAHRERSITZ
Höhe der Kopfstütze
Die Rückenlehne des Einzelbeifahrersitzes
kann heruntergeklappt und als Schreibplatte
verwendet werden.
In dieser Position können ebenso lange
Gegenstände transportiert werden.
Lehne umklappen
Ziehen Sie den Hebel nach vorne, um die
Lehne schräg zu stellen.
Zum Anbringen lassen Sie die Armlehne in
der senkrechten Position einrasten.
Bei eingebauter Zusatzkonsole und
Armlehne muss die Zusatzkonsole oder
die Armlehne ausgebaut werden, um den
Beifahrersitz in die Tischposition zu bringen.
Zum Höherstellen der Kopfstütze schieben
Sie sie senkrecht nach oben.
Zum Tieferstellen der Kopfstütze drücken
Sie auf den Knopf und schieben Sie sie
senkrecht nach unten.
Bei richtiger Einstellung befindet sich der
obere Rand der Kopfstütze in Höhe der
Schädeldecke.
Zum Ausbauen drücken Sie auf den Knopf
und ziehen Sie die Kopfstütze nach oben.
Zum Wiedereinbauen Gestänge der
Kopfstütze in die Öffnungen einschieben,
und zwar in Achsrichtung der Rückenlehne.
Um die Armlehne in die senkrechte Position
zu bringen, heben Sie sie an, bis sie
einrastet.
Drücken Sie die Armlehne herunter, um sie
nutzen zu können.
Zum Ausbauen drücken Sie in
der senkrechten Position auf den
Entriegelungsknopf und entfernen Sie die
Armlehne.
Lehne aufrichten
Ziehen Sie den Hebel nach vorne und heben
Sie die Lehne an, bis sie einrastet.
Sitze
ERGONOMIE UND KOMFORT
4

76

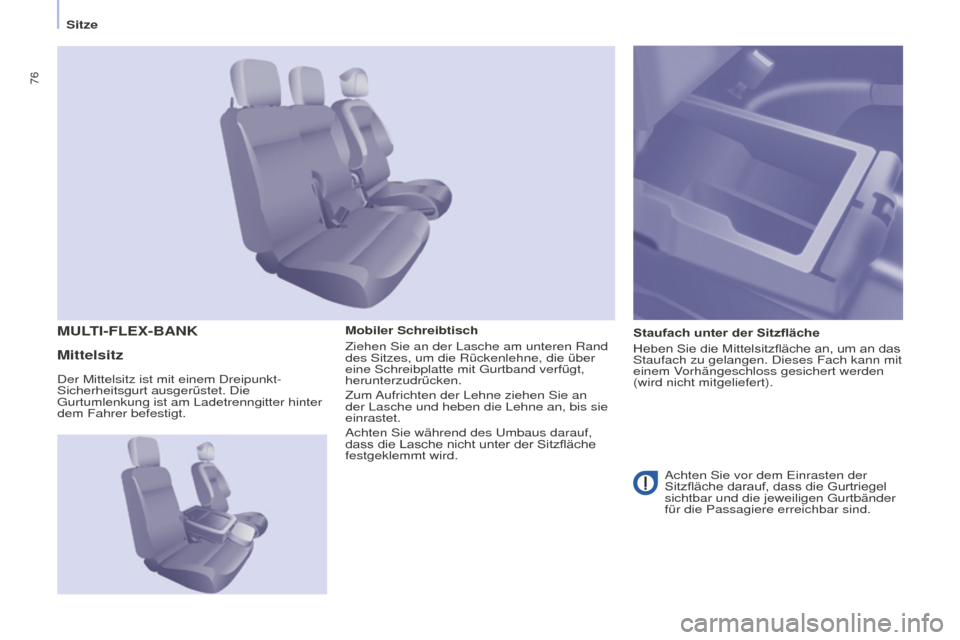

Partner-2-VU_de_Chap04_Ergonomie_ed01-2015
Mobiler Schreibtisch
Ziehen Sie an der Lasche am unteren Rand
des Sitzes, um die Rückenlehne, die über
eine Schreibplatte mit Gurtband verfügt,
herunterzudrücken.
Zum Aufrichten der Lehne ziehen Sie an
der Lasche und heben die Lehne an, bis sie
einrastet.
Achten Sie während des Umbaus darauf,
dass die Lasche nicht unter der Sitzfläche
festgeklemmt wird.Staufach unter der Sitzfläche
Heben Sie die Mittelsitzfläche an, um an das
Staufach zu gelangen. Dieses Fach kann mit
einem Vorhängeschloss gesichert werden
(wird nicht mitgeliefert).MULTI-FLEx-BANK
Mittelsitz
Achten Sie vor dem Einrasten der
Sitzfläche darauf, dass die Gurtriegel
sichtbar und die jeweiligen Gurtbänder
für die Passagiere erreichbar sind.
Der Mittelsitz ist mit einem Dreipunkt-
Sicherheitsgurt ausgerüstet. Die
Gurtumlenkung ist am Ladetrenngitter hinter
dem Fahrer befestigt.
Sitze

77

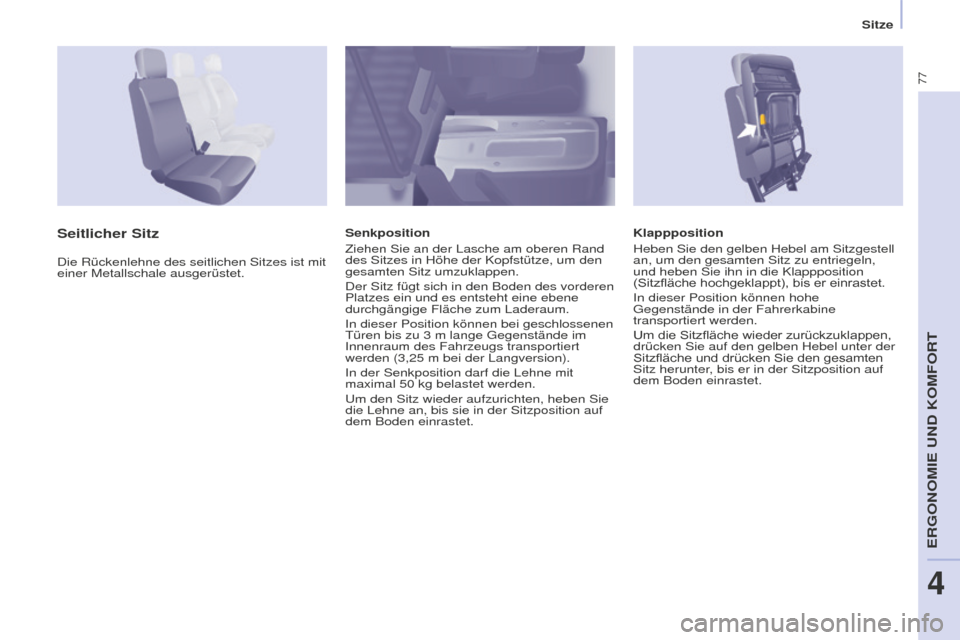

Partner-2-VU_de_Chap04_Ergonomie_ed01-2015
Klappposition
Heben Sie den gelben Hebel am Sitzgestell
an, um den gesamten Sitz zu entriegeln,
und heben Sie ihn in die Klappposition
(Sitzfläche hochgeklappt), bis er einrastet.
In dieser Position können hohe
Gegenstände in der Fahrerkabine
transportiert werden.
Um die Sitzfläche wieder zurückzuklappen,
drücken Sie auf den gelben Hebel unter der
Sitzfläche und drücken Sie den gesamten
Sitz herunter, bis er in der Sitzposition auf
dem Boden einrastet.Seitlicher SitzSenkposition
Ziehen Sie an der Lasche am oberen Rand
des Sitzes in Höhe der Kopfstütze, um den
gesamten Sitz umzuklappen.
Der Sitz fügt sich in den Boden des vorderen
Platzes ein und es entsteht eine ebene
durchgängige Fläche zum Laderaum.
In dieser Position können bei geschlossenen
Türen bis zu 3 m lange Gegenstände im
Innenraum des Fahrzeugs transportiert
werden (3,25
m bei der Langversion).
In der Senkposition darf die Lehne mit
maximal 50
kg belastet werden.
Um den Sitz wieder aufzurichten, heben Sie
die Lehne an, bis sie in der Sitzposition auf
dem Boden einrastet.
Die Rückenlehne des seitlichen Sitzes ist mit
einer Metallschale ausgerüstet.
Sitze
ERGONOMIE UND KOMFORT
4

78
Partner-2-VU_de_Chap04_Ergonomie_ed01-2015
KONFIGURATIONEN
Beispiele für die verschiedenen Möglichkeiten
Die Umbauten müssen unbedingt
bei stehendem Fahrzeug
vorgenommen werden.
Sitze
