Peugeot Partner 2015 Betriebsanleitung (in German)

29
Partner-2-VU_de_Chap03_Pret-a-partir_ed01-2015
Mittelkonsole mit Bildschirm
Kombiinstrument ohne Bildschirm-
Drehen Sie den Schalter nach links: 24H
oder 12H wird angezeigt.
-


Drehen Sie den Schalter nach rechts,
um 24H oder 12H auszuwählen.
-


Drehen Sie den Schalter nach links,
um den V

organg der Uhreinstellung zu
beenden.
Nach ungefähr 30
Sekunden ohne weitere
Aktion erscheint wieder die aktuelle Anzeige.

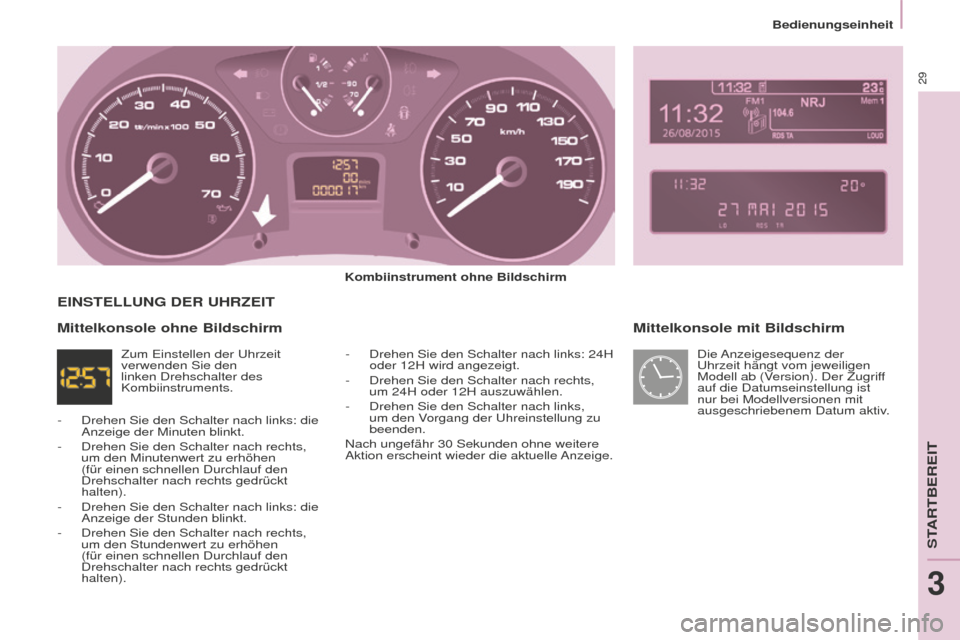

EINSTELLUNG DER UHRZEIT
Mittelkonsole ohne Bildschirm
Zum Einstellen der Uhrzeit
verwenden Sie den
linken Drehschalter des
Kombiinstruments. Die Anzeigesequenz der
Uhrzeit hängt vom jeweiligen
Modell ab (Version). Der Zugriff
auf die Datumseinstellung ist
nur bei Modellversionen mit
ausgeschriebenem Datum aktiv.
-

Drehen Sie den Schalter nach links: die
Anzeige der Minuten blinkt.
-


Drehen Sie den Schalter nach rechts,
um den Minutenwert zu erhöhen
(für einen schnellen Durchlauf den
Drehschalter nach rechts gedrückt
halten).
-


Drehen Sie den Schalter nach links: die
Anzeige der Stunden blinkt.
-


Drehen Sie den Schalter nach rechts,
um den Stundenwert zu erhöhen
(für einen schnellen Durchlauf den
Drehschalter nach rechts gedrückt
halten).
Bedienungseinheit
STARTBEREIT
3

30
Partner-2-VU_de_Chap03_Pret-a-partir_ed01-2015
Bildschirm C
Drücken Sie auf die Taste MENU.
Wählen Sie mit den
Pfeilen die Funktion
BENUTZERANPASSUNG-
KONFIGURATION an.
Drücken Sie auf OK, um die Wahl
zu bestätigen. Wählen Sie mit den Pfeilen die
Funktion KONFIGURATION
ANZEIGE an.
Drücken Sie auf OK, um die Wahl
zu bestätigen.
Wählen Sie mit den Pfeilen die
Funktion EINSTELLUNG DATUM
UND UHRZEIT an.Drücken Sie auf OK, um die Wahl
zu bestätigen.
Stellen Sie die Parameter
nacheinander ein, indem Sie mit
der OK-Taste bestätigen.
Wählen Sie dann das Feld OK auf
dem Bildschirm und bestätigen
Sie.
Bedienungseinheit

31
Partner-2-VU_de_Chap03_Pret-a-partir_ed01-2015
TouchscreenF
Wählen Sie das Menü
"

Konfiguration".
F

Auf der nächsten Seite drücken
Sie "

Uhrzeit/Datum". F

Wählen Sie "
Uhrzeit einst." oder
"Datum einst.", ändern Sie die
Einstellungen über das Zahlenfeld und
bestätigen Sie dann. F

Drücken Sie auf "
Bestätigen",
um das Menü zu verlassen.
Bedienungseinheit
STARTBEREIT
3

32
Partner-2-VU_de_Chap03_Pret-a-partir_ed01-2015

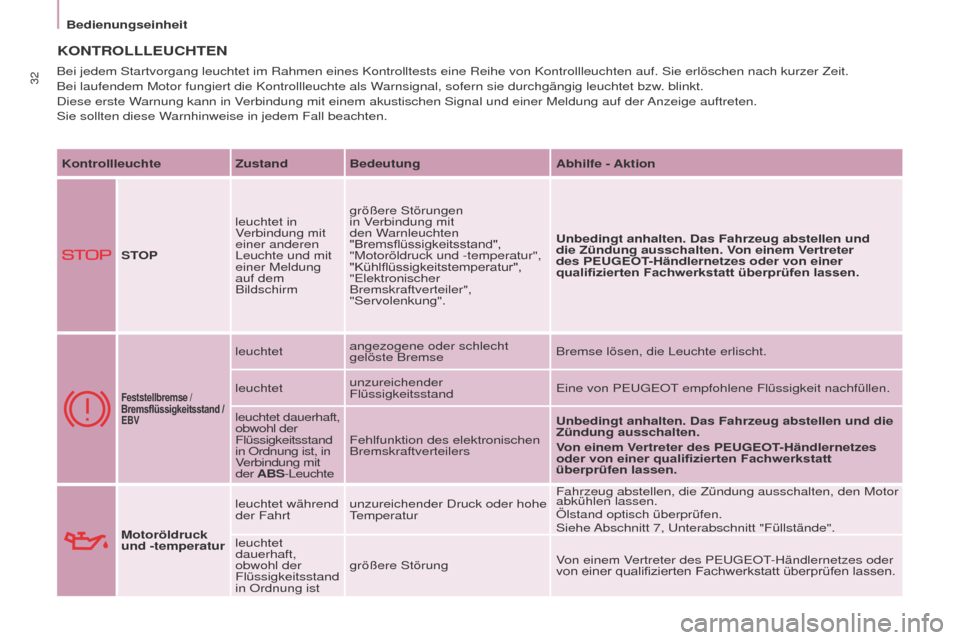

KONTROLLLEUCHTEN
KontrollleuchteZustand Bedeutung Abhilfe - Aktion
STOP leuchtet in
Verbindung mit
einer anderen
Leuchte und mit
einer Meldung
auf dem
Bildschirm größere Störungen
in Verbindung mit
den Warnleuchten
"Bremsflüssigkeitsstand",
"Motoröldruck und -temperatur",
"Kühlflüssigkeitstemperatur",
"Elektronischer
Bremskraftverteiler",
"Servolenkung".
Unbedingt anhalten. Das Fahrzeug abstellen und
die Zündung ausschalten. Von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen lassen.
Feststellbremse /
Bremsflüssigkeitsstand /

EBV
leuchtet angezogene oder schlecht
gelöste Bremse Bremse lösen, die Leuchte erlischt.
leuchtet unzureichender
Flüssigkeitsstand Eine von PEUGEOT empfohlene Flüssigkeit nachfüllen.
leuchtet dauerhaft,
obwohl der
Flüssigkeitsstand
in Ordnung ist, in
Verbindung mit
der ABS-Leuchte Fehlfunktion des elektronischen
Bremskraftverteilers
Unbedingt anhalten. Das Fahrzeug abstellen und die
Zündung ausschalten.
Von einem Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
überprüfen lassen.
Motoröldruck
und -temperatur leuchtet während
der Fahrt
unzureichender Druck oder hohe
Temperatur Fahrzeug abstellen, die Zündung ausschalten, den Motor
abkühlen lassen.
Ölstand optisch überprüfen.
Siehe Abschnitt 7, Unterabschnitt "Füllstände".
leuchtet
dauerhaft,
obwohl der
Flüssigkeitsstand
in Ordnung ist größere Störung
Von einem Vertreter des PEUGEOT-Händlernetzes oder
von einer qualifizierten Fachwerkstatt überprüfen lassen.
Bei jedem Startvorgang leuchtet im Rahmen eines Kontrolltests eine Reihe\
von Kontrollleuchten auf. Sie erlöschen nach kurzer Zeit.
Bei laufendem Motor fungiert die Kontrollleuchte als Warnsignal, sofern sie durchgängig leuchtet bzw. blinkt.
Diese erste Warnung kann in Verbindung mit einem akustischen Signal und einer Meldung auf der Anzeige auftreten.
Sie sollten diese Warnhinweise in jedem Fall beachten.
Bedienungseinheit

33
Partner-2-VU_de_Chap03_Pret-a-partir_ed01-2015

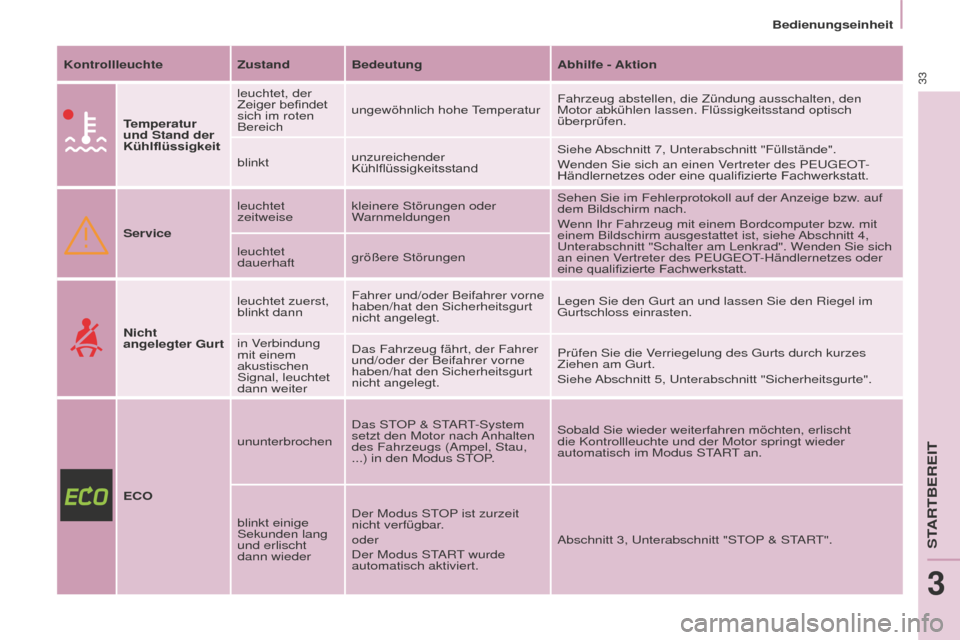

KontrollleuchteZustand Bedeutung Abhilfe - Aktion
Temperatur
und Stand der
Kühlflüssigkeit leuchtet, der
Zeiger befindet
sich im roten
Bereich
ungewöhnlich hohe Temperatur
Fahrzeug abstellen, die Zündung ausschalten, den
Motor abkühlen lassen. Flüssigkeitsstand optisch
überprüfen.
blinkt unzureichender
Kühlflüssigkeitsstand Siehe Abschnitt 7, Unterabschnitt "Füllstände".
Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
Service leuchtet
zeitweise
kleinere Störungen oder
Warnmeldungen Sehen Sie im Fehlerprotokoll auf der Anzeige bzw. auf
dem Bildschirm nach.
Wenn Ihr Fahrzeug mit einem Bordcomputer bzw. mit
einem Bildschirm ausgestattet ist, siehe Abschnitt 4,
Unterabschnitt "Schalter am Lenkrad". Wenden Sie sich
an einen Vertreter des PEUGEOT-Händlernetzes oder
eine qualifizierte Fachwerkstatt.
leuchtet
dauerhaft
größere Störungen
Nicht
angelegter Gurt leuchtet zuerst,
blinkt dann
Fahrer und/oder Beifahrer vorne
haben/hat den Sicherheitsgurt
nicht angelegt. Legen Sie den Gurt an und lassen Sie den Riegel im
Gurtschloss einrasten.
in Verbindung
mit einem
akustischen
Signal, leuchtet
dann weiter Das Fahrzeug fährt, der Fahrer
und/oder der Beifahrer vorne
haben/hat den Sicherheitsgurt
nicht angelegt.
Prüfen Sie die Verriegelung des Gurts durch kurzes
Ziehen am Gurt.
Siehe Abschnitt 5, Unterabschnitt "Sicherheitsgurte".
ECO ununterbrochen
Das STOP & START-System
setzt den Motor nach Anhalten
des Fahrzeugs (Ampel, Stau,
...) in den Modus STOP. Sobald Sie wieder weiterfahren möchten, erlischt
die Kontrollleuchte und der Motor springt wieder
automatisch im Modus START an.
blinkt einige
Sekunden lang
und erlischt
dann wieder Der Modus STOP ist zurzeit
nicht verfügbar.
oder
Der Modus START wurde
automatisch aktiviert.
Abschnitt 3, Unterabschnitt "STOP & START".
Bedienungseinheit
STARTBEREIT
3

34
Partner-2-VU_de_Chap03_Pret-a-partir_ed01-2015

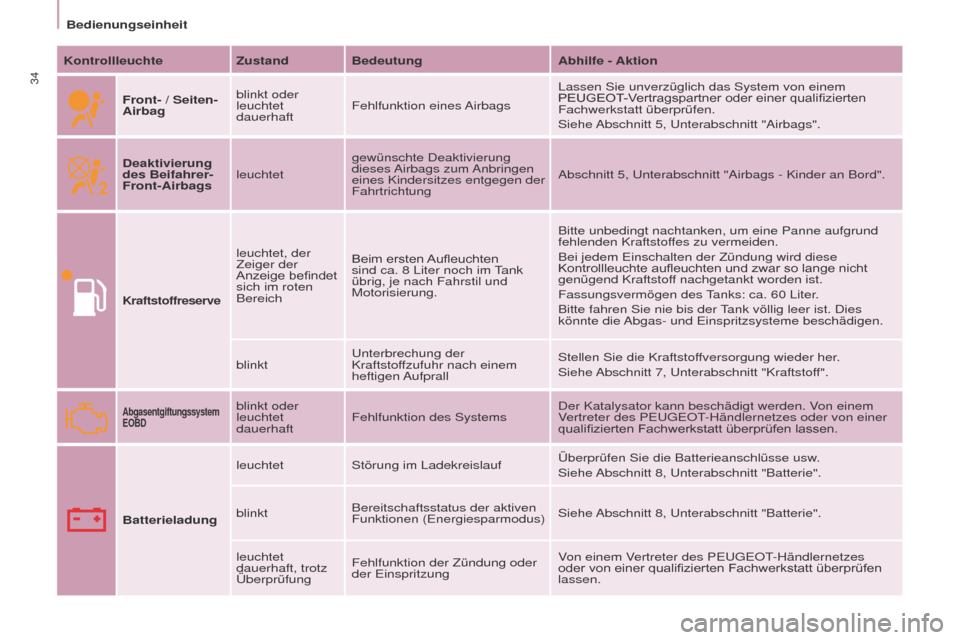

KontrollleuchteZustand Bedeutung Abhilfe - Aktion
Front- / Seiten-
Airbag blinkt oder
leuchtet
dauerhaft
Fehlfunktion eines Airbags Lassen Sie unverzüglich das System von einem
PEUGEOT-Vertragspartner oder einer qualifizierten
Fachwerkstatt überprüfen.
Siehe Abschnitt 5, Unterabschnitt "Airbags".
Deaktivierung
des Beifahrer-
Front-Airbags leuchtet gewünschte Deaktivierung
dieses Airbags zum Anbringen
eines Kindersitzes entgegen der
Fahrtrichtung Abschnitt 5, Unterabschnitt "Airbags - Kinder an Bord".
Kraftstoffreserve
leuchtet, der
Zeiger der
Anzeige befindet
sich im roten
BereichBeim ersten Aufleuchten
sind ca. 8
Liter noch im Tank
übrig, je nach Fahrstil und
Motorisierung. Bitte unbedingt nachtanken, um eine Panne aufgrund
fehlenden Kraftstoffes zu vermeiden.
Bei jedem Einschalten der Zündung wird diese
Kontrollleuchte aufleuchten und zwar so lange nicht
genügend Kraftstoff nachgetankt worden ist.
Fassungsvermögen des Tanks: ca. 60
Liter.
Bitte fahren Sie nie bis der Tank völlig leer ist. Dies
könnte die Abgas- und Einspritzsysteme beschädigen.
blinkt Unterbrechung der
Kraftstoffzufuhr nach einem
heftigen Aufprall Stellen Sie die Kraftstoffversorgung wieder her.
Siehe Abschnitt 7, Unterabschnitt "Kraftstoff".
Abgasentgiftungssystem
EOBDblinkt oder
leuchtet
dauerhaft
Fehlfunktion des Systems Der Katalysator kann beschädigt werden. Von einem
Vertreter des PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen lassen.
Batterieladung leuchtet
Störung im Ladekreislauf Überprüfen Sie die Batterieanschlüsse usw.
Siehe Abschnitt 8, Unterabschnitt "Batterie".
blinkt Bereitschaftsstatus der aktiven
Funktionen (Energiesparmodus) Siehe Abschnitt 8, Unterabschnitt "Batterie".
leuchtet
dauerhaft, trotz
Überprüfung Fehlfunktion der Zündung oder
der Einspritzung Von einem Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifizierten Fachwerkstatt überprüfen
lassen.
Bedienungseinheit

+
ABS
35
Partner-2-VU_de_Chap03_Pret-a-partir_ed01-2015
KontrollleuchteZustandBedeutungAbhilfe - Aktion
Servolenkung leuchtet Fehlfunktion des
Systems
Das Fahrzeug fährt mit herkömmlicher Lenkung ohne Unterstützung\
.
Von einem Vertreter des PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen lassen.
Tür nicht
geschlossenleuchtet in Verbindung
mit einer Meldung auf
dem Bildschirm eine Tür ist nicht richtig
geschlossen
Überprüfen Sie, ob sämtliche Türen und Klappen
geschlossen sind.
ABS leuchtet dauerhaft Fehlfunktion des
AntiblockiersystemsDas Fahrzeug fährt mit herkömmlicher Bremswirkung.
Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
ESP blinkt
ASR oder ESP greift einDas System optimiert die Traktion und verbessert die
Richtungsstabilität des Fahrzeugs.
Siehe Abschnitt 5, Unterabschnitt "Fahrsicherheit".
leuchtet dauerhaft Fehlfunktion des
Systems.
Bsp.: geringen Luftdruck
der Reifen.Bsp.: Kontrollieren Sie den Reifendruck.
Von einem Vertreter des PEUGEOT-Händlernetzes oder
von einer qualifizierten Fachwerkstatt überprüfen lassen.
(Reifengeschwindigkeitssensor, Hydraulikblock, ...).
Reifenfülldruck leuchtet
unzureichender Druck
in einem oder mehreren
ReifenDen Druck der Reifen sobald wie möglich kontrollieren.
Diese Kontrolle muss vorzugsweise im kalten Zustand
durchgeführt werden.
blinkt, dann
permanentes
Aufleuchten, in
Verbindung mit der
Service-Kontrollleuchte
und, je nach
Ausstattung, der
Anzeige einer Meldung
Das System der
Reifenfülldrucküberwachung
ist defekt oder einer der
Reifen besitzt keinen
Sensor.Die Fülldruckerkennung ist nicht mehr sichergestellt.
Von einem Vertreter des PEUGEOT-Händlernetzes oder
einerqualifizierten Fachwerkstatt überprüfen lassen.
Partikelfilter leuchtet Fehlfunktion des
Partikelfilters
(Dieseladditivstand,
Gefahr des Zusetzens,
...)Den Filter von einem Vertreter des PEUGEOT-
Händlernetzes oder einer qualifizierten Fachwerkstatt
überprüfen lassen.
Siehe Abschnitt 7, Unterabschnitt "Füllstände".
Bedienungseinheit
STARTBEREIT
3

36
Partner-2-VU_de_Chap03_Pret-a-partir_ed01-2015

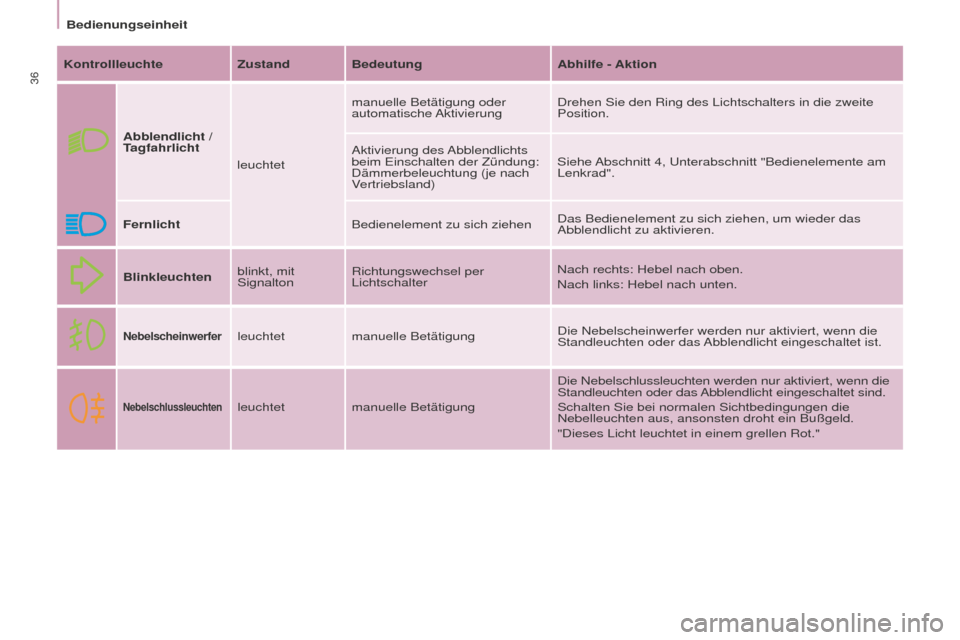

KontrollleuchteZustand Bedeutung Abhilfe - Aktion
Abblendlicht /
Tagfahrlicht leuchtetmanuelle Betätigung oder
automatische Aktivierung
Drehen Sie den Ring des Lichtschalters in die zweite
Position.
Aktivierung des Abblendlichts
beim Einschalten der Zündung:
Dämmerbeleuchtung (je nach
Vertriebsland) Siehe Abschnitt 4, Unterabschnitt "Bedienelemente am
Lenkrad".
Fernlicht Bedienelement zu sich ziehenDas Bedienelement zu sich ziehen, um wieder das
Abblendlicht zu aktivieren.
Blinkleuchten blinkt, mit
SignaltonRichtungswechsel per
Lichtschalter Nach rechts: Hebel nach oben.
Nach links: Hebel nach unten.
Nebelscheinwerferleuchtet manuelle Betätigung
Die Nebelscheinwerfer werden nur aktiviert, wenn die
Standleuchten oder das Abblendlicht eingeschaltet ist.
Nebelschlussleuchtenleuchtet manuelle BetätigungDie Nebelschlussleuchten werden nur aktiviert, wenn die
Standleuchten oder das Abblendlicht eingeschaltet sind.
Schalten Sie bei normalen Sichtbedingungen die
Nebelleuchten aus, ansonsten droht ein Bußgeld.
"Dieses Licht leuchtet in einem grellen Rot."
Bedienungseinheit

37
Partner-2-VU_de_Chap03_Pret-a-partir_ed01-2015

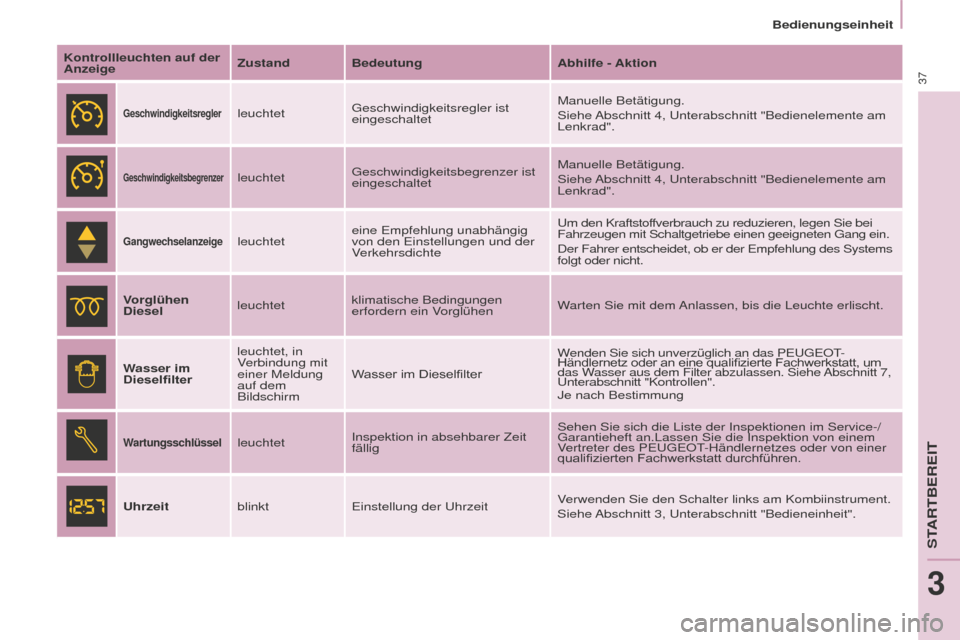

Kontrollleuchten auf der
AnzeigeZustand Bedeutung
Abhilfe - Aktion
GeschwindigkeitsreglerleuchtetGeschwindigkeitsregler ist
eingeschaltet Manuelle Betätigung.
Siehe Abschnitt 4, Unterabschnitt "Bedienelemente am
Lenkrad".
Geschwindigkeitsbegrenzerleuchtet
Geschwindigkeitsbegrenzer ist
eingeschaltet Manuelle Betätigung.
Siehe Abschnitt 4, Unterabschnitt "Bedienelemente am
Lenkrad".
Gangwechselanzeigeleuchtet
eine Empfehlung unabhängig
von den Einstellungen und der
Verkehrsdichte Um den Kraftstoffverbrauch zu reduzieren, legen Sie bei
Fahrzeugen mit Schaltgetriebe einen geeigneten Gang ein.
Der Fahrer entscheidet, ob er der Empfehlung des Systems
folgt oder nicht.
Vorglühen
Diesel leuchtetklimatische Bedingungen
erfordern ein Vorglühen Warten Sie mit dem Anlassen, bis die Leuchte erlischt.
Wasser im
Dieselfilter leuchtet, in
Verbindung mit
einer Meldung
auf dem
Bildschirm
Wasser im Dieselfilter
Wenden Sie sich unverzüglich an das PEUGEOT-
Händlernetz oder an eine qualifizierte Fachwerkstatt, um
das Wasser aus dem Filter abzulassen. Siehe Abschnitt 7,
Unterabschnitt "Kontrollen".
Je nach Bestimmung
Wartungsschlüsselleuchtet
Inspektion in absehbarer Zeit
fällig Sehen Sie sich die Liste der Inspektionen im Service-/
Garantieheft an.Lassen Sie die Inspektion von einem
Vertreter des PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt durchführen.
Uhrzeit blinktEinstellung der Uhrzeit Verwenden Sie den Schalter links am Kombiinstrument.
Siehe Abschnitt 3, Unterabschnitt "Bedieneinheit".
Bedienungseinheit
STARTBEREIT
3

+
38
Partner-2-VU_de_Chap03_Pret-a-partir_ed01-2015

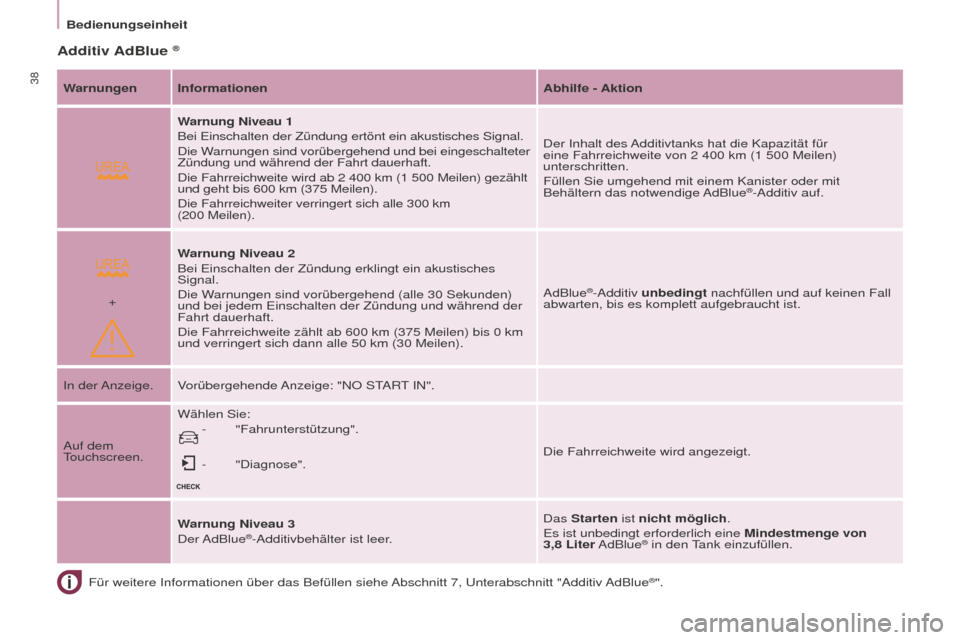

Für weitere Informationen über das Befüllen siehe Abschnitt 7, Unterabschnitt "Additiv AdBlue®".
Additiv AdBlue ®
Warnungen InformationenAbhilfe - Aktion
Warnung Niveau 1
Bei Einschalten der Zündung ertönt ein akustisches Signal.
Die Warnungen sind vorübergehend und bei eingeschalteter
Zündung und während der Fahrt dauerhaft.
Die Fahrreichweite wird ab 2
400 km (1 500 Meilen) gezählt
und geht bis 600
km (375 Meilen).
Die Fahrreichweiter verringert sich alle 300
km
(200
Meilen). Der Inhalt des Additivtanks hat die Kapazität für
eine Fahrreichweite von 2
400 km (1 500 Meilen)
unterschritten.
Füllen Sie umgehend mit einem Kanister oder mit
Behältern das notwendige AdBlue
®-Additiv auf.
Warnung Niveau 2
Bei Einschalten der Zündung erklingt ein akustisches
Signal.
Die Warnungen sind vorübergehend (alle 30

Sekunden)
und bei jedem Einschalten der Zündung und während der
Fahrt dauerhaft.
Die Fahrreichweite zählt ab 600

km (375

Meilen) bis 0

km
und verringert sich dann alle 50

km (30

Meilen). AdBlue
®-Additiv unbedingt nachfüllen und auf keinen Fall
abwarten, bis es komplett aufgebraucht ist.
In der Anzeige. Vorübergehende Anzeige: "NO START IN".
Auf dem
Touchscreen. Wählen Sie:
-

"Fahrunterstützung".
-

"Diagnose". Die Fahrreichweite wird angezeigt.
Warnung Niveau 3
Der AdBlue
®-Additivbehälter ist leer. Das Starten ist nicht möglich.
Es ist unbedingt erforderlich eine Mindestmenge von
3,8
Liter AdBlue® in den Tank einzufüllen.
Bedienungseinheit
