Peugeot Partner 2015 Manual del propietario (in Spanish)

159
Partner-2-VU_es_Chap08_Aide-rapide_ed01-2015
Sin elevación (con las cuatro
ruedas sobre el suelo)
Siempre debe utilizar una barra de
remolcado.

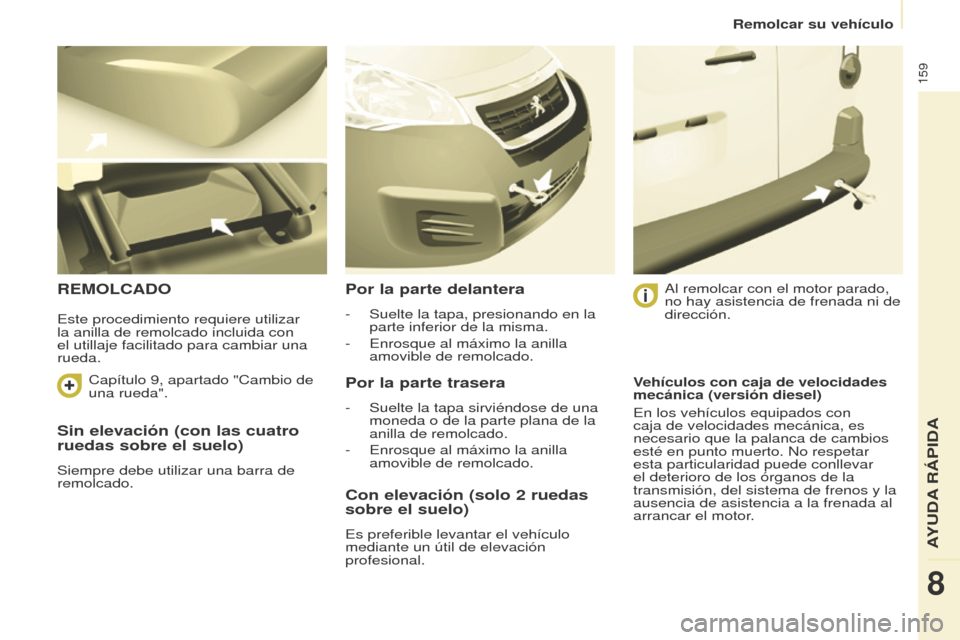

REMOLCADOPor la parte delantera
- Suelte la tapa, presionando en la
parte inferior de la misma.
-

Enrosque al máximo la anilla

amovible de remolcado.
Por la parte trasera
- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la
anilla
de remolcado.
-

Enrosque al máximo la anilla

amovible de remolcado. Al remolcar con el motor parado,
no hay asistencia de frenada ni de
dirección.
Con elevación (solo 2 ruedas
sobre el suelo)
Es preferible levantar el vehículo
mediante un útil de elevación
profesional.
Este procedimiento requiere utilizar
la anilla de remolcado incluida con
el utillaje facilitado para cambiar una
rueda.
Vehículos con caja de velocidades
mecánica (versión diesel)
En los vehículos equipados con
caja de velocidades mecánica, es
necesario que la palanca de cambios
esté en punto muerto. No respetar
esta particularidad puede conllevar
el deterioro de los órganos de la
transmisión, del sistema de frenos y la
ausencia de asistencia a la frenada al
arrancar el motor.
Capítulo 9, apartado "Cambio de
una rueda".
Remolcar su vehículo
AYUDA R

160
Partner-2-VU_es_Chap08_Aide-rapide_ed01-2015

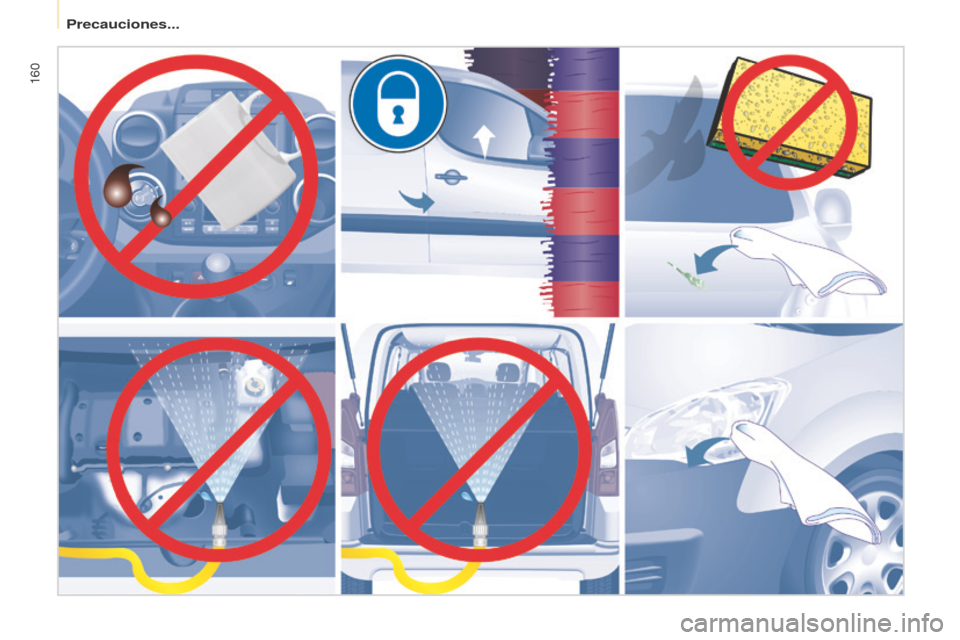

Precauciones...

161
Partner-2-VU_es_Chap08_Aide-rapide_ed01-2015
AYUDA R

162
Partner-2-VU_es_Chap09_Caract-technique_ed01-2015

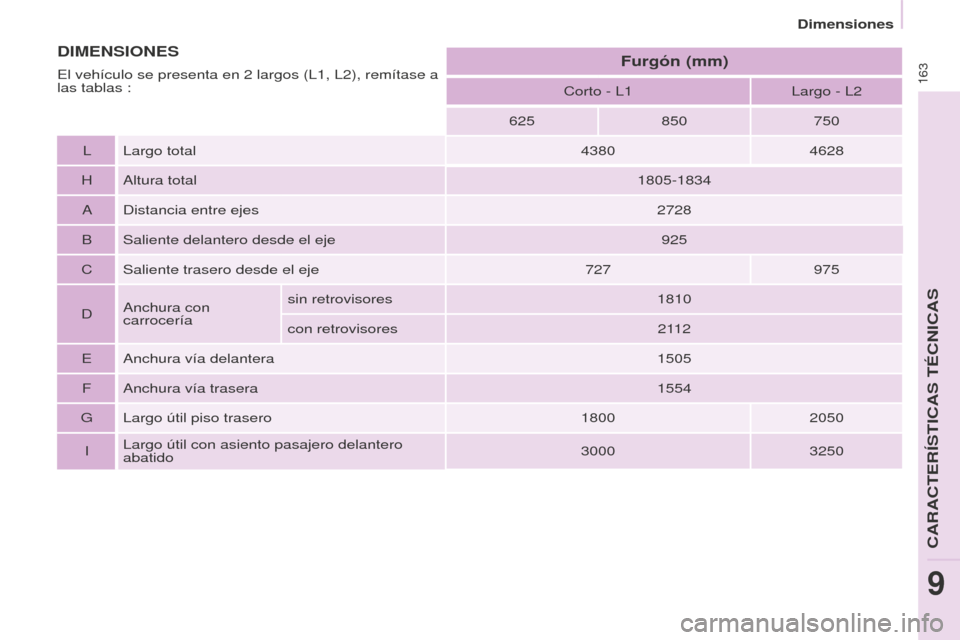

Dimensiones

163
Partner-2-VU_es_Chap09_Caract-technique_ed01-2015

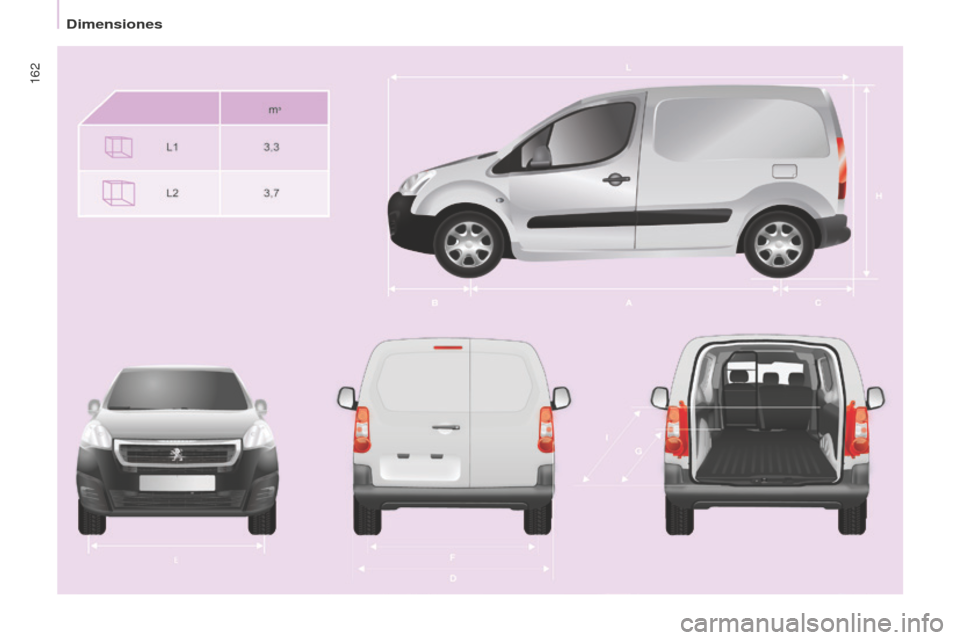

Corto - L1Largo - L2
625 850750
L Largo total 43804628
H Altura total 1805-1834
A Distancia entre ejes 2728
B Saliente delantero desde el eje 925
C Saliente trasero desde el eje 727975
D Anchura con
carrocería sin retrovisores
1810
con retrovisores 2112
E Anchura vía delantera 1505
F Anchura vía trasera 1554
G Largo útil piso trasero 18002050
I Largo útil con asiento pasajero delantero
abatido 3000
3250
DIMENSIONESFurgón (mm)El vehículo se presenta en 2 largos (L1, L2), remítase a
las tablas :
Dimensiones
CARACTER

164
Partner-2-VU_es_Chap09_Caract-technique_ed01-2015

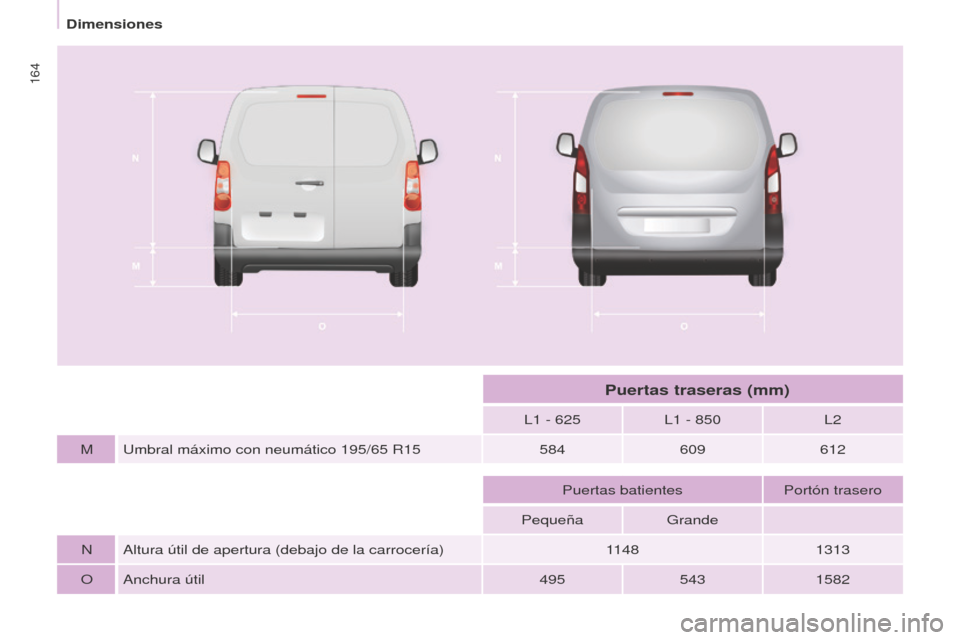

L1 - 625L1 - 850L2
M Umbral máximo con neumático 195/65

R15 584609612
Puertas batientes Portón trasero
Pequeña Grande
N Altura útil de apertura (debajo de la carrocería) 11481313
O Anchura útil 4955431582
Puertas traseras (mm)
Dimensiones

165
Partner-2-VU_es_Chap09_Caract-technique_ed01-2015
L1L2
P Altura útil 1100
Q Anchura útil 650
- Altura debajo del portón trasero levantado 1892
Puerta lateral corredera (mm)
Dimensiones
CARACTER

166
Partner-2-VU_es_Chap09_Caract-technique_ed01-2015

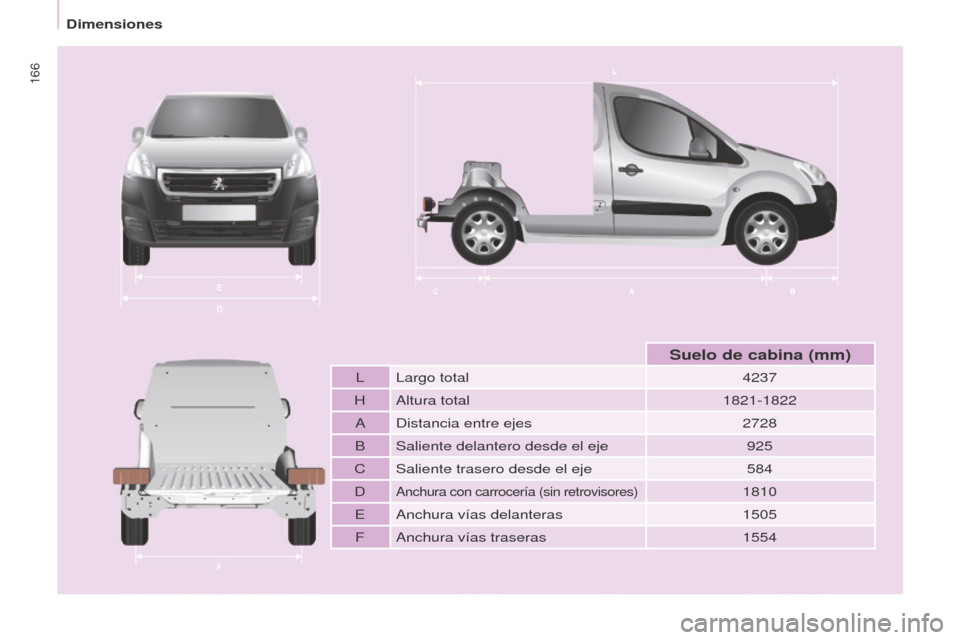

L Largo total4237
H Altura total 1821-1822
A Distancia entre ejes 2728
B Saliente delantero desde el eje 925
C Saliente trasero desde el eje 584
D
Anchura con carrocería (sin retrovisores)1810
E Anchura vías delanteras 1505
F Anchura vías traseras 1554
Suelo de cabina (mm)
Dimensiones

167
Partner-2-VU_es_Chap09_Caract-technique_ed01-2015
MASA Y CARGAS REMOLCABLES
Estos valores, expresados en kg,
también se indican en la placa o la
etiqueta del fabricante.
Las cargas remolcables relativas a su
vehículo se indican en el permiso de
circulación. El peso recomendado en la lanza
corresponde al peso admisible en
la rótula del enganche de remolque
(desmontable con o sin útil).
En cada país, es imperativo respetar
las cargas remolcables admitidas
por la legislación local. Para conocer
las posibilidades de remolcado del
vehículo y la masa máxima autorizada
del conjunto, consulte con la red
PEUGEOT.
La masa en orden de marcha es igual
a la masa en vacío + conductor
(75
kg) + depósito lleno al 90%.
Los valores de MMA del conjunto y
de cargas remolcables indicados son
válidos para una altitud máxima de
1.000
metros. El valor de la carga
remolcable mencionada reducirse
en un 10% por cada 1.000
metros
suplementarios.
La masa de un remolque con frenos
con compensación de carga se puede
aumentar en el límite de la MMA del
conjunto, en la misma medida en
que se reduzca la masa del vehículo
tractor. Una temperatura exterior elevada
podría provocar una disminución
de la capacidad del vehículo
para proteger el motor; cuando la
temperatura exterior sea superior a
37
°C, limite la masa remolcada.
La localización de la placa del
fabricante se indica en el capítulo
9, apartado "Elementos de
identificación".
CARACTERÍSTICAS DE LAS
MOT

ORI z ACIONES
Las características de la motorización
(cilindrada, potencia máxima, régimen
máximo, energía, emisión de CO
2...)
asociada a su vehículo se indican en el
permiso de circulación.
Estas características corresponden a
los valores homologados en el banco
motor, según las condiciones definidas
en la reglamentación europea
(directiva 1999/99/CE).
Para más información, consulte
la página Web de la marca y la
documentación comercial dle modelo.
Acuda a la red PEUGEOT o a un taller
cualificado. MMTA: Masa máxima técnicamente
admisible en carga.
MMA: Masa máxima autorizada del
conjunto.
El remolcado con un vehículo
tractor poco cargado puede
degradar la adherencia a la vía.
Arrastrar un remolque aumenta la
distancia de frenada.
Arrastrando un remolque, la velocidad
máxima autorizada debe reducirse
(respete la legislación vigente en cada
país).
Masas
CARACTER

Elementos de identificación
168
Partner-2-VU_es_Chap09_Caract-technique_ed01-2015

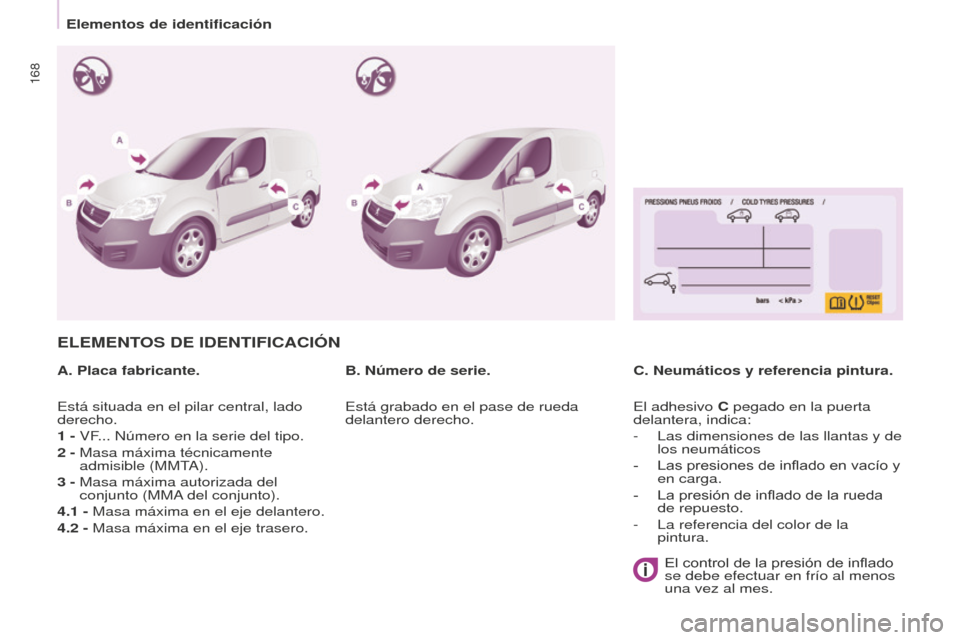

ELEMENTOS DE IDENTIFICACIÓN
A. Placa fabricante.C. Neumáticos y referencia pintura.
B. Número de serie.
Está situada en el pilar central, lado
derecho.
1
- VF... Número en la serie del tipo.
2
-
Masa máxima técnicamente
admisible (MMT

A).
3
-
Masa máxima autorizada del
conjunto (MMA

del conjunto).
4.1
- Masa máxima en el eje delantero.
4.2
- Masa máxima en el eje trasero. Está grabado en el pase de rueda
delantero derecho.
El adhesivo C pegado en la puerta
delantera, indica:
-

Las dimensiones de las llantas y de
los neumáticos
-


Las presiones de inflado en vacío y
en carga.
-


La presión de inflado de la rueda
de repuesto.
-


La referencia del color de la
pintura.El control de la presión de inflado
se debe efectuar en frío al menos
una vez al mes.
