Peugeot Partner 2015 Manual del propietario (in Spanish)

149
Partner-2-VU_es_Chap08_Aide-rapide_ed01-2015
Abra el capó. Para acceder a las
lámparas, pase la mano por detrás del
bloque óptico.
Efectúe las operaciones en sentido
inverso para colocar las lámparas
y compruebe que el capó se haya
cerrado correctamente.El cambio de las lámparas
halógenas debe efectuarse con
el faro apagado. Espere unos
minutos (riesgo de quemaduras
graves). No toque directamente la
lámpara con los dedos, utilice un paño
sin pelusas.
La formación de condensación en
los faros es natural. El uso normal
del vehículo hace que este vaho
desaparezca.
El cambio de las lámparas se debe
realizar con el contacto cortado o
con la batería desconectada. Espere
aproximadamente 3
minutos después
del cambio para volver a conectar la
batería.
Compruebe que las luces funcionan
correctamente después de cada
intervención.
Lavado a alta presión
Cuando utilice este tipo de lavado
en machas persistentes, no
insista en los faros, en las luces ni en
su contorno, para evitar deteriorar el
barniz y la junta de estanqueidad. 2. Luces de posición
Tipo A, W5W - 5W
-

Quite la tapa tirando de la lengüeta
de goma blanda.
-


Extraiga el portalámparas montado
a presión tirando del conector

.
-

Sustituya la lámpara.
-


Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para asegurar la
estanqueidad.
Luces delanteras
1. Luces de cruce/Luces de
carretera
T
ipo C, H4 - 55W
-

Quite la tapa del medio tirando de
la lengüeta de goma blanda.
-


Desconecte el conector eléctrico.
-


Suelte la lengüeta de bloqueo.
-


Sustituya la lámpara prestando
especial atención para que la parte
metálica coincida con las ranuras
presentes en el piloto.
-


V
uelva a colocar la lengüeta de
bloqueo.
-

Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para asegurar la
estanqueidad.
Cambiar una lámpara
AYUDA R

150
Partner-2-VU_es_Chap08_Aide-rapide_ed01-2015
3. Indicadores de dirección
Tipo B, PY21W - 21W (ámbar)
-
Quite la tapa tirando de la lengüeta
de goma blanda.
-


Gire el portalámparas un cuarto de
vuelta, en sentido contrario a las
agujas del reloj.
-


Retire el portalámparas
presionando ligeramente encima y
girando en sentido contrario a las
agujas del reloj.
-


Sustituya la lámpara.
-


Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para asegurar la
estanqueidad. 4. Faros antiniebla
T

ipo C, H1 - 55W
-

Retire las tres grapas y el tornillo

de fijación del guardabarros,
situados debajo del paragolpes.
-

Levante el guardabarros hacia
arriba.
-


Desconecte el conector del
portalámparas presionando la
lengüeta, situada en la parte
superior

.-

Retire el portalámparas pinzando
los dos clips (en la parte superior e
inferior) con el pulgar y el índice.
-


Sustituya el módulo (portalámparas
y lámpara).
-


Proceda a realizar las operaciones
inversas para colocar de nuevo el
módulo y el paragolpes.
Cambiar una lámpara

151
Partner-2-VU_es_Chap08_Aide-rapide_ed01-2015
Repetidor lateral
Tipo A, WY-5W (ámbar)
-
Empuje el repetidor hacia detrás y
quítelo tirando hacia delante.
-


Consulte en la Red PEUGEOT

para adquirir un nuevo repetidor,
ya que es una pieza que
completamente moldeada.
-

Para volver a montarlo, meta
el repetidor hacia atrás y luego
traígalo hacia delante. Parte delantera/Parte trasera
Luces de techo
Tipo A, 12V5W - 5W
-

Suelte el plástico transparente con
un destornilla

dor en las ranuras de
cada lado de la luz de techo.
-

T
ire de la lámpara y sustitúyala.
-

Fije el plástico transparente en su
emplazamiento y asegúrese de que
quede bloqueado.
Cambiar una lámpara
AYUDA R

152
Partner-2-VU_es_Chap08_Aide-rapide_ed01-2015
Este procedimiento requiere utilizar la
llave incluida con los útiles de cambio
de ruedas.-
Separe las 4 lengüetas y extraiga
el portalámparas.
-

Quite la lámpara defectuosa
pulsando ligeramente encima y
girando en sentido contrario a las
agujas del reloj.
-


Sustituya la lámpara.
Al quitar el bloque óptico:
-


Con portón trasero, tire del bloque
hacia el centro del vehículo.
-


Con puertas batientes, tire del
bloque hacia usted.En el montaje, procure colocar
correctamente las lengüetas y el
cable de alimentación para no
dejarlo enganchado.
Después de cambiar la lámpara del
intermitente trasero, el tiempo de
reinicialización es superior

a 2
minutos.
Luces traseras
Para más información sobre las
lámparas, remítase a los "Tipos de
lámparas".
1.
Luces de freno/luces de posición



T
ipo B, P21/5W - 21/5W
2.

Indicadores de dirección



T
ipo B, PY21W - 21W (ámbar)
3.

Luces de marcha atrás



T
ipo B, P21W - 21W
4.

Luces antiniebla



T
ipo B, P21W - 21W
Lavado a alta presión Utilizando este tipo de lavado en
manchas persistentes, no insista
en los faros, ni en las luces ni
en su contorno para evitar que se
deteriore su barniz y su junta de
estanqueidad. Capítulo 9, apartado "Cambio de
una rueda".
Capítulo 3, parte "Accesos".
-

Encuentre la lámpara defectuosa

y después abra las puertas
traseras 180º.
-

Retire los dos tornillo
s de fijación
con la ayuda de la llave incluida.
-

Desde el exterior
, tire del bloque
óptico.
-

Sujetando el piloto, desconecte el
conector eléctrico.
Cambiar una lámpara

153
Partner-2-VU_es_Chap08_Aide-rapide_ed01-2015
Luces de matrícula
- Desenrosque las dos tuercas.
-
Empuje las varilla
s.
-

En caso necesario, desconecte el
conector para retirar el piloto.
-


Sustituya la lámpara.
Tercera luz de freno
Tipo A, W16W - 16W
Tipo A, W5W - 5W
Con portón trasero
-

Separe el plástico transparente con
un destornilla

dor.
-

Sustituya la lámpara.
-


V

uelva a poner el plástico
transparente y presiónelo. Con puertas batientes
-

Suelte el guarnecido interior

.
-

Desconecte el conector separando
su lengüeta.
-


Gire el portalámpara un cuarto de
vuelta en el sentido contrario a las
agujas del reloj.
-


Sustituya la lámpara.
-


V

uelva a poner el portalámpara y
vuelva a conectar el conector.
-

V

uelva a poner el guarnecido.
Cambiar una lámpara
AYUDA R

154
Partner-2-VU_es_Chap08_Aide-rapide_ed01-2015
CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas:
-
en la parte inferior izquierda del
salpicadero (detrás de la tapa);
-


en el compartimento motor (cerca
de la batería).
El vehículo puede estar equipado
con una caja de fusibles adicional
para el remolcado, el enganche de
remolque y las conexiones para las
transformaciones de carrocería y el
suelo de la cabina. Está situada en la
parte derecha detrás del tabique de
retención de carga.
Las denominaciones indicadas hacen
referencia exclusivamente a los
fusibles que puede cambiar el usuario
utilizando las pinzas situadas detrás
del guardaobjetos del lado derecho
del salpicadero. Para cualquier
otra intervención, diríjase a la red
PEUGEOT

o a un taller cualificado.
Desmontaje y montaje de un
fusible
Sustituya siempre un fusible
defectuoso por otro del mismo
calibre.
PEUGEOT

declina toda
responsabilidad relacionada con los
gastos ocasionados por la reparación
del vehículo o con los falllos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares no
suministrados ni recomendados por la
red PEUGEOT


y no instalados según
sus prescripciones, en particular,
cuando el consumo del conjunto de los
aparatos suplementarios conectados
supera los 10
miliamperios.
A la atención de los profesionales:
para acceder a la información
completa de los fusibles y relés,
consulte la esquemática de los
"Métodos" en la red. Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y solucionarlo.
-

Utilice las pinzas.
Cambiar un fusible

155
Partner-2-VU_es_Chap08_Aide-rapide_ed01-2015
Fusibles situados en el
salpicadero
Abra la tapa para acceder a los
fusibles.Fusibles
F Amperios
A Función
1 15 Limpialuneta
2 30 Cierre centralizado
3 5 Airbags
4 10 Aire acondicionado, toma de diagnosis, mando del
retrovisor, corrección de altura de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5Luces de techo traseras, lector de mapa delantero,
techo corredizo
8 20 Autorradio, pantalla, detección de subinflado, alarma
y sirena
9 30 Toma de 12
V delantera y trasera
10 15 Columna central 11 15 Antirrobo de poca corriente
12 15 Sensor de lluvia y de luminosidad, airbags
13 5 Cuadro de a bordo
14 15 Ayuda al estacionamiento, mandos del aire
acondicionado automático, kit manos libres
15 30 Cerraduras
16 - Libre 17 40 Desempañado de la luneta/retrovisores
Cambiar un fusible
AYUDA R

156
Partner-2-VU_es_Chap08_Aide-rapide_ed01-2015

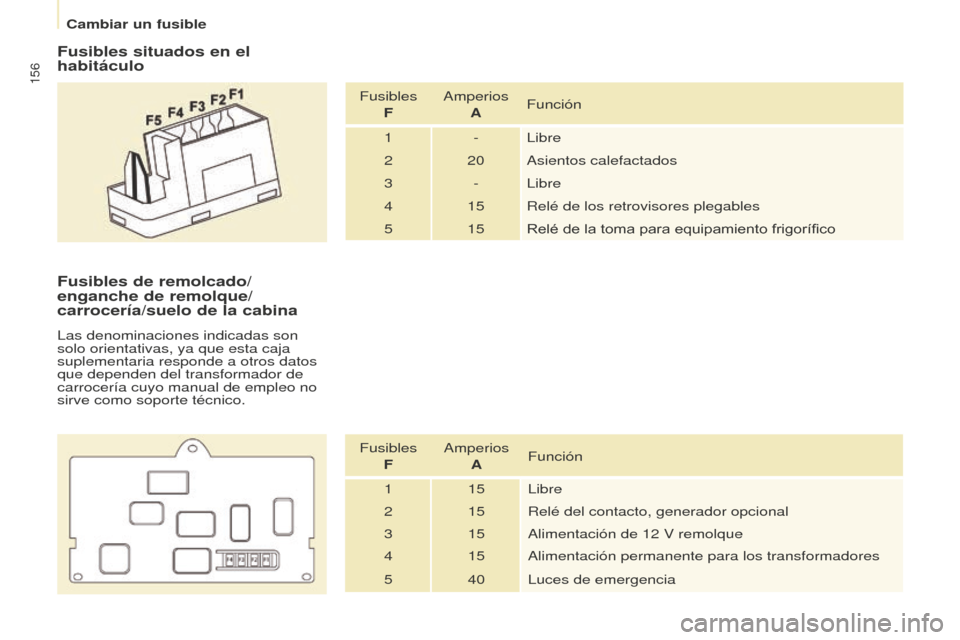

Fusibles situados en el
habitáculo
Fusibles F Amperios
A Función
1 - Libre
2 20 Asientos calefactados
3 - Libre
4 15 Relé de los retrovisores plegables
5 15 Relé de la toma para equipamiento frigorífico
Fusibles de remolcado/
enganche de remolque/
carrocería/suelo de la cabina
Las denominaciones indicadas son
solo orientativas, ya que esta caja
suplementaria responde a otros datos
que dependen del transformador de
carrocería cuyo manual de empleo no
sirve como soporte técnico.
Fusibles F Amperios
A Función
1 15 Libre
2 15 Relé del contacto, generador opcional
3 15 Alimentación de 12
V remolque
4 15 Alimentación permanente para los transformadores
5 40 Luces de emergencia
Cambiar un fusible

157
Partner-2-VU_es_Chap08_Aide-rapide_ed01-2015
Fusibles situados en el
compartimento motor
Después de abrir el capó,
desenganche y desplace la caja para
acceder a los fusibles.Fusibles
F Amperios
A Función
1 20 Control motor
2 15 Claxon
3 10 Bomba de lavaparabrisas y lavaluneta
4 20 Bomba de lavafaros o LED
5 15
ó

rganos del motor
6 10 Sensor de ángulo del volante, ESC
7 10 Contactor de freno, contactor de embrague
8 25 Motor de arranque
9 10 Motor de corrección de altura de los faros, caja de
gestión de parque
10 30 Partes del motor 11 40 Libre
12 30 Limpiaparabrisas
13 40 Caja de servicio inteligente
14 30 Bomba
15 10 Luz de carretera derecha
16 10 Luz de carretera izquierda
17 15 Luz de cruce derecha
18 15 Luz de cruce izquierda
Cambiar un fusible
AYUDA R

158
Partner-2-VU_es_Chap08_Aide-rapide_ed01-2015
Colocación en la posición
especial de las escobillas de
limpiaparabrisasSustitución de una escobilla de
limpiaparabrisas
Sustitución de una escobilla de
limpialuneta
S
USTITUCIÓN DE UNA

ESCOBILLA

DE LIMPIAPARABRISAS
- Durante el minuto posterior al corte
del contacto, accione hacia abajo
el mando del limpiaparabrisas para
colocar las escobilla
s a lo largo
de los montantes del parabrisas
(posición especial). -
Levante el brazo.
- Suelte la escobilla y desmóntela.
-

Monte la nueva escobilla
.
-

Abata el brazo.
Para poner las escobilla

s en posición
de reposo, ponga el contacto y accione
el mando del limpiaparabrisas. -
Levante el brazo y a continuación
suelte la escobilla
y desmóntela.
- Monte la nueva escobilla y abata el
brazo.
Cambiar una escobilla del limpiaparabrisas
