Peugeot Partner 2016 Manuel du propriétaire (in French)

9

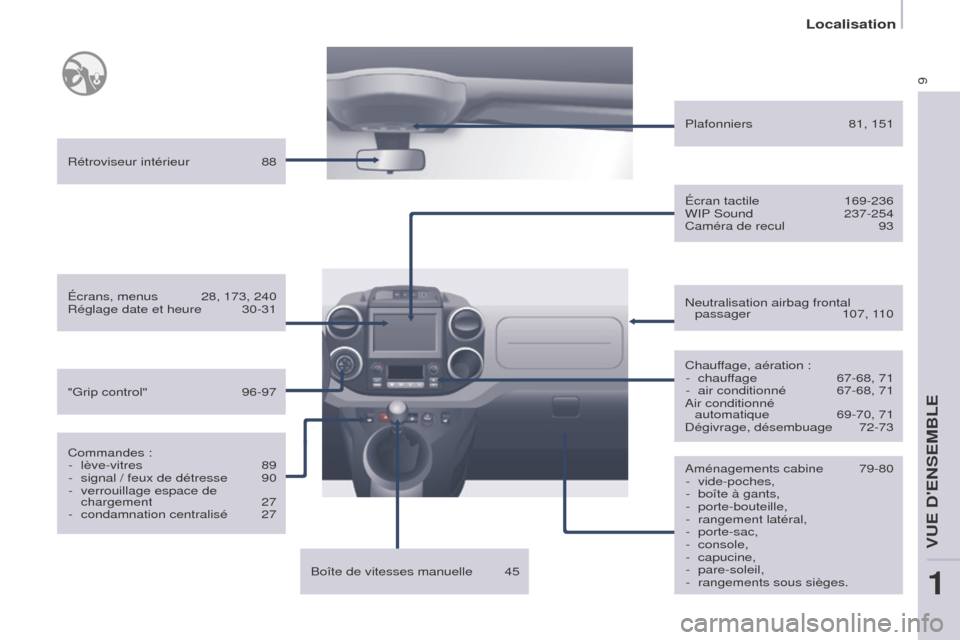

Localisation
Aménagements cabine 79-80
- vide-poches,
- boîte à gants,
- porte-bouteille,
- rangement latéral,
- porte-sac,
- console,
- capucine,
- pare-soleil,
- rangements sous sièges.
Rétroviseur intérieur
88
Neutralisation airbag frontal passager
107, 110
Plafonniers
81, 151
Boîte de vitesses manuelle
45
Commandes :
-
lève-vitres 89
- signal / feux de détresse 90
- verrouillage espace de
chargement 27
- condamnation centralisé 27
Écrans, menus
28, 173, 240
Réglage date et heure 30-31
Chauffage, aération :-
chauffage 67-68, 71
- air conditionné 67-68, 71
Air conditionné automatique
69-70, 71
Dégivrage, désembuage 72-73
"Grip control"
96-97 Écran tactile
169-236
WIP Sound 237-254
Caméra de recul 93
1
VUE D'ENSEMBLE

10

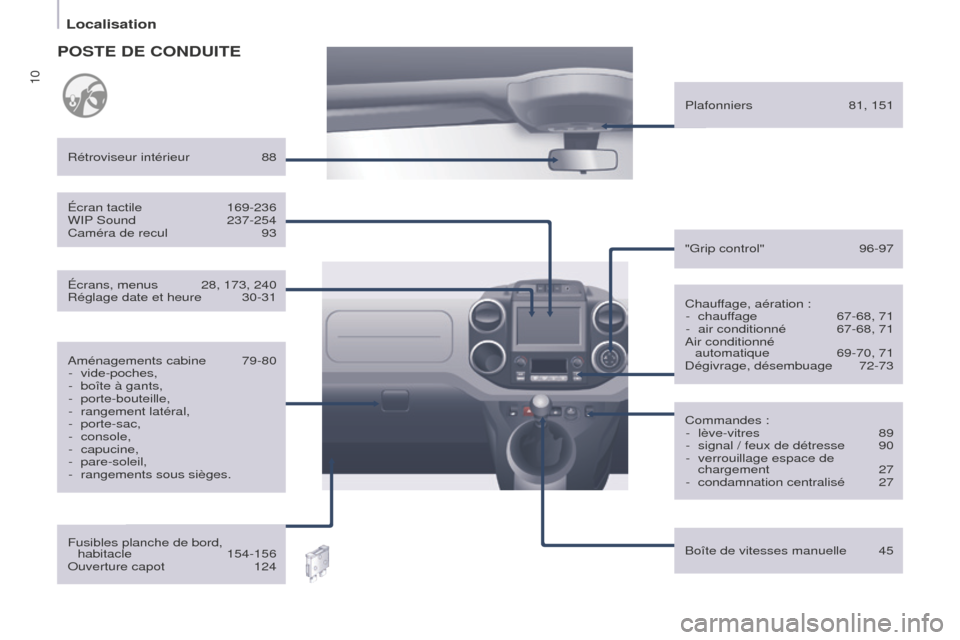

Localisation
Chauffage, aération :- chauffage 67-68, 71
- air conditionné 67-68, 71
Air conditionné automatique
69-70, 71
Dégivrage, désembuage 72-73
Rétroviseur intérieur
88
Commandes :-
lève-vitres 89
- signal / feux de détresse 90
- verrouillage espace de
chargement 27
- condamnation centralisé 27
"Grip control"
96-97
Aménagements cabine
79-80
- vide-poches,
- boîte à gants,
- porte-bouteille,
- rangement latéral,
- porte-sac,
- console,
- capucine,
- pare-soleil,
- rangements sous sièges.
Fusibles planche de bord, habitacle
154-156
Ouverture capot 124
Écran tactile
169-236
WIP Sound 237-254
Caméra de recul 93
Écrans, menus
28, 173, 240
Réglage date et heure 30-31
Boîte de vitesses manuelle
45
Plafonniers
81, 151
POSTE DE CONDUITE

11

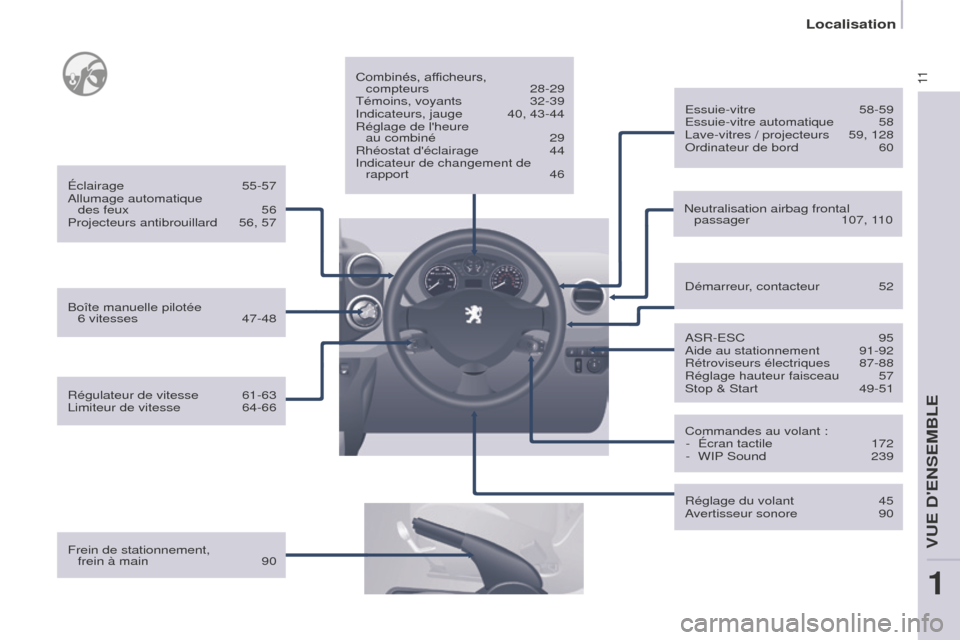

Localisation
Frein de stationnement, frein à main 90 Combinés, afficheurs,
compteurs
28-29
Témoins, voyants 32-39
Indicateurs, jauge 40, 43-44
Réglage de l'heure au combiné
29
Rhéostat d'éclairage 44
Indicateur de changement de rapport
46
Neutralisation airbag frontal passager
107, 110
ASR-ESC
95
Aide au stationnement 91-92
Rétroviseurs électriques 87-88
Réglage hauteur faisceau 57
Stop & Start 49-51
Démarreur, contacteur
52
Essuie-vitre
58-59
Essuie-vitre automatique 58
Lave-vitres / projecteurs 59, 128
Ordinateur de bord 60
Commandes au volant : -
Écran tactile 172
- WIP Sound 239
Réglage du volant
45
Avertisseur sonore 90
Boîte manuelle pilotée
6 vitesses
47-48
Éclairage
55-57
Allumage automatique des feux
56
Projecteurs antibrouillard 56, 57
Régulateur de vitesse
61-63
Limiteur de vitesse 64-66
1
VUE D'ENSEMBLE

12

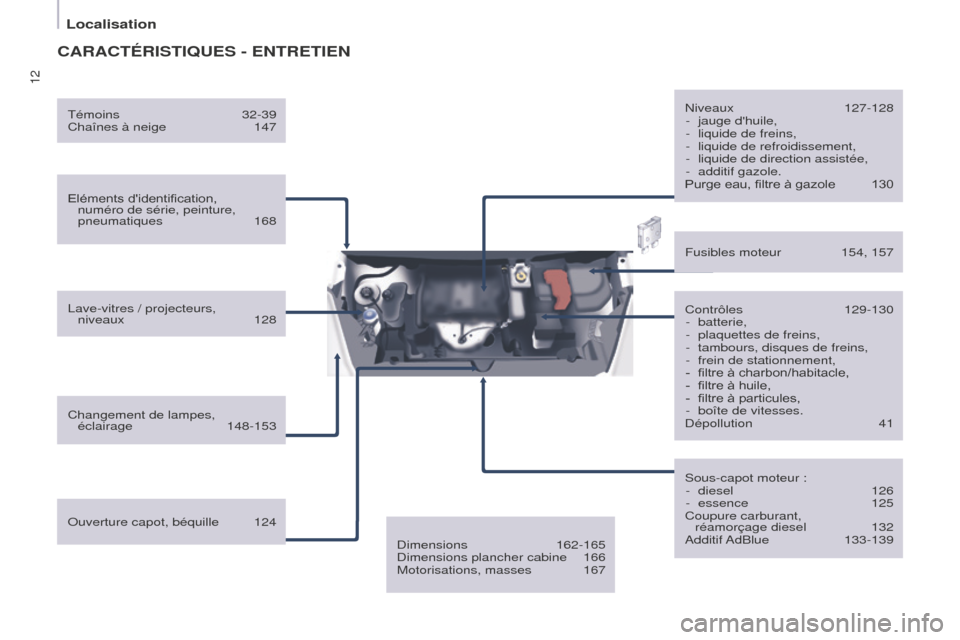

Localisation
CARACTÉRISTIQUES - ENTRETIEN
Eléments d'identification, numéro de série, peinture,
pneumatiques
168
Lave-vitres / projecteurs, niveaux
128
Changement de lampes, éclairage
148-153 Contrôles
129-130
- batterie,
- plaquettes de freins,
- tambours, disques de freins,
- frein de stationnement,
- filtre à charbon/habitacle,
- filtre à huile,
- filtre à particules,
- boîte de vitesses.
Dépollution 41
Fusibles moteur
154, 157
Sous-capot moteur : -
diesel 126
- essence 125
Coupure carburant, réamorçage diesel
132
Additif AdBlue 133-139
Ouverture capot, béquille
124 Niveaux
127-128
- jauge d'huile,
- liquide de freins,
- liquide de refroidissement,
- liquide de direction assistée,
- additif gazole.
Purge eau, filtre à gazole 130
Témoins
32-39
Chaînes à neige 147
Dimensions
162-165
Dimensions plancher cabine 166
Motorisations, masses 167

13

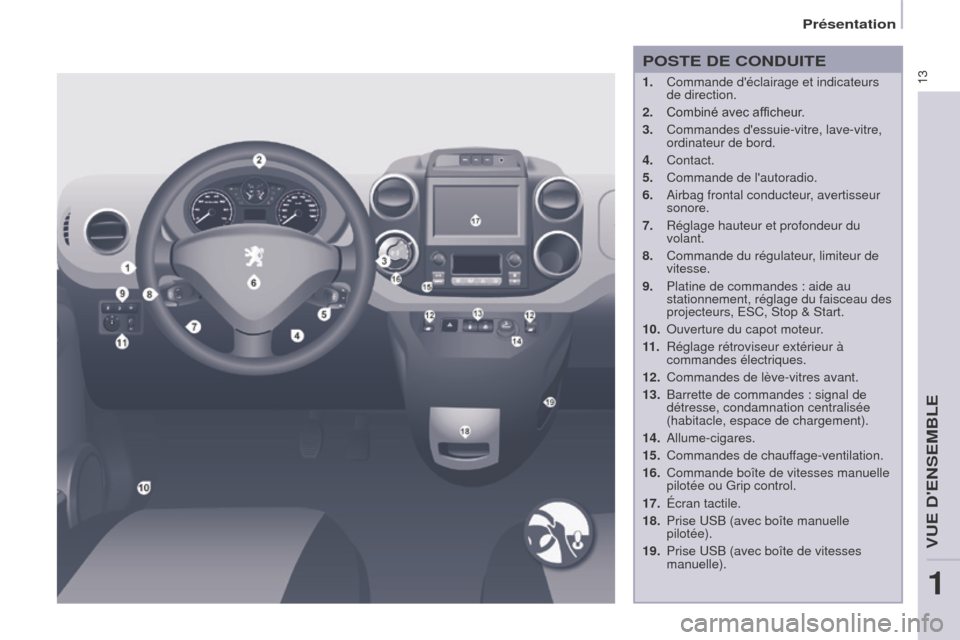

Présentation
POSTE DE CONDUITE
1. Commande d'éclairage et indicateurs
de direction.
2.
Combiné avec afficheur.
3.
Commandes d'essuie-vitre, lave-vitre,
ordinateur de bord.
4.
Contact.
5.
Commande de l'autoradio.
6.
Airbag frontal conducteur, avertisseur
sonore.
7.
Réglage hauteur et profondeur du
volant.
8.
Commande du régulateur, limiteur de
vitesse.
9.
Platine de commandes : aide au
stationnement, réglage du faisceau des
projecteurs, ESC, Stop & Start.
10.
Ouverture du capot moteur.
11

.
Réglage rétroviseur extérieur à
commandes électriques.
12.
Commandes de lève-vitres avant.
13.
Barrette de commandes : signal de
détresse, condamnation centralisée
(habitacle, espace de chargement).
14.
Allume-cigares.
15.
Commandes de chauffage-ventilation.
16.
Commande boîte de vitesses manuelle
pilotée ou Grip control.
17.
Écran tactile.
18.
Prise USB (avec boîte manuelle
pilotée).
19.
Prise USB (avec boîte de vitesses
manuelle).
1
VUE D'ENSEMBLE

14

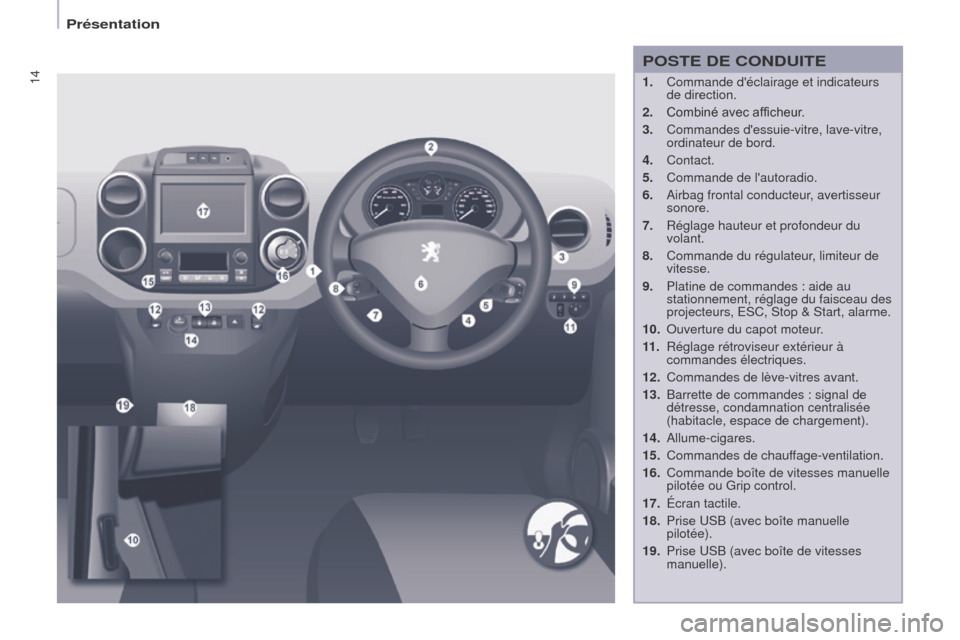

Présentation
1. Commande d'éclairage et indicateurs
de direction.
2.
Combiné avec afficheur.
3.
Commandes d'essuie-vitre, lave-vitre,
ordinateur de bord.
4.
Contact.
5.
Commande de l'autoradio.
6.
Airbag frontal conducteur, avertisseur
sonore.
7.
Réglage hauteur et profondeur du
volant.
8.
Commande du régulateur, limiteur de
vitesse.
9.
Platine de commandes : aide au
stationnement, réglage du faisceau des
projecteurs, ESC, Stop & Start, alarme.
10.
Ouverture du capot moteur.
11

.
Réglage rétroviseur extérieur à
commandes électriques.
12.
Commandes de lève-vitres avant.
13.
Barrette de commandes : signal de
détresse, condamnation centralisée
(habitacle, espace de chargement).
14.
Allume-cigares.
15.
Commandes de chauffage-ventilation.
16.
Commande boîte de vitesses manuelle
pilotée ou Grip control.
17.
Écran tactile.
18.
Prise USB (avec boîte manuelle
pilotée).
19.
Prise USB (avec boîte de vitesses
manuelle).
POSTE DE CONDUITE

15

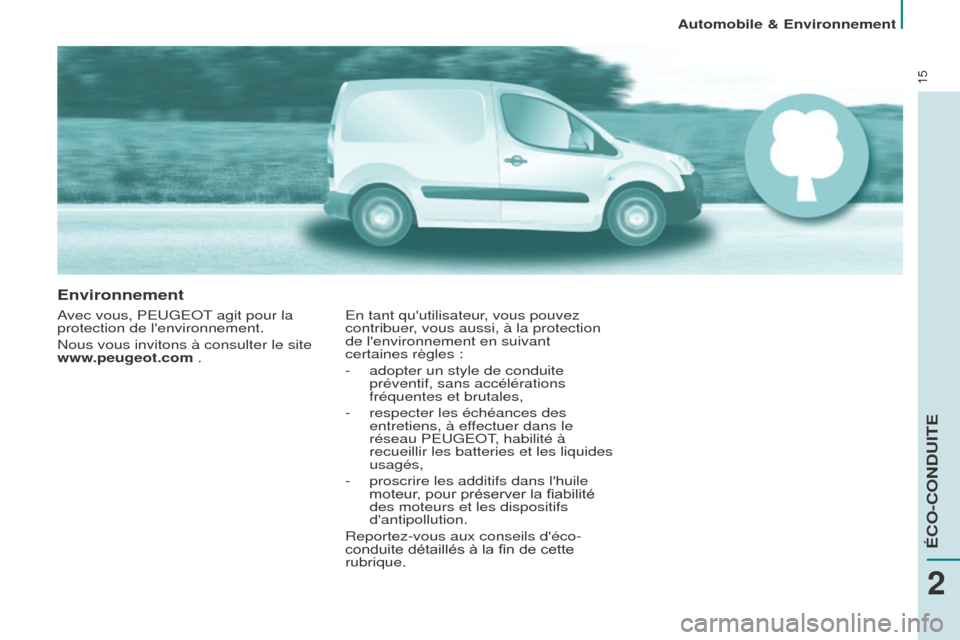

Automobile & Environnement
Environnement
Avec vous, PEUGEOT agit pour la
protection de l'environnement.
Nous vous invitons à consulter le site
www.peugeot.com .En tant qu'utilisateur, vous pouvez
contribuer, vous aussi, à la protection
de l'environnement en suivant
certaines règles :
-
adopter un style de conduite
préventif, sans accélérations
fréquentes et brutales,
-
respecter les échéances des
entretiens, à effectuer dans le
réseau PEUGEOT

, habilité à
recueillir les batteries et les liquides
usagés,
-
proscrire les additifs dans l'huile
moteur, pour préserver la fiabilité
des moteurs et les dispositifs
d'antipollution.
Reportez-vous aux conseils d'éco-
conduite détaillé

s à la fin de cette
rubrique.
2
ÉCO-CONDUITE

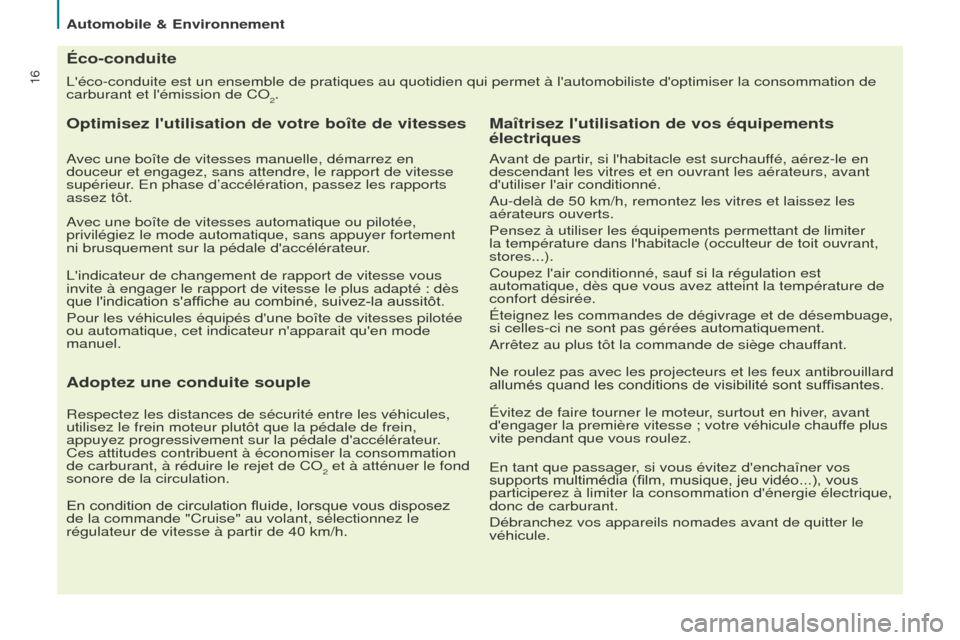

16
Automobile & Environnement
L'éco-conduite est un ensemble de pratiques au quotidien qui permet à\
l'automobiliste d'optimiser la consommation de
carburant et l'émission de CO
2.
Éco-conduite
Optimisez l'utilisation de votre boîte de vitesses
Avec une boîte de vitesses manuelle, démarrez en
douceur et engagez, sans attendre, le rapport de vitesse
supérieur. En phase d’accélération, passez les rapports
assez tôt.
Avec une boîte de vitesses automatique ou pilotée,
privilégiez le mode automatique, sans appuyer fortement
ni brusquement sur la pédale d'accélérateur.
L'indicateur de changement de rapport de vitesse vous
invite à engager le rapport de vitesse le plus adapté : dès
que l'indication s'affiche au combiné, suivez-la aussitôt.
Pour les véhicules équipés d'une boîte de vitesses piloté\
e
ou automatique, cet indicateur n'apparait qu'en mode
manuel.
Adoptez une conduite souple
Respectez les distances de sécurité entre les véhicules,
utilisez le frein moteur plutôt que la pédale de frein,
appuyez progressivement sur la pédale d'accélérateur.
Ces attitudes contribuent à économiser la consommation
de carburant, à réduire le rejet de CO
2 et à atténuer le fond
sonore de la circulation.
En condition de circulation fluide, lorsque vous disposez
de la commande "Cruise" au volant, sélectionnez le
régulateur de vitesse à partir de 40 km/h.
Maîtrisez l'utilisation de vos équipements
électriques
Avant de partir, si l'habitacle est surchauffé, aérez-le en
descendant les vitres et en ouvrant les aérateurs, avant
d'utiliser l'air conditionné.
Au-delà de 50 km/h, remontez les vitres et laissez les
aérateurs ouverts.
Pensez à utiliser les équipements permettant de limiter
la température dans l'habitacle (occulteur de toit ouvrant,
stores...).
Coupez l'air conditionné, sauf si la régulation est
automatique, dès que vous avez atteint la température de
confort désirée.
Éteignez les commandes de dégivrage et de désembuage,
si celles-ci ne sont pas gérées automatiquement.
Arrêtez au plus tôt la commande de siège chauffant.
Ne roulez pas avec les projecteurs et les feux antibrouillard
allumés quand les conditions de visibilité sont suffisantes.
Évitez de faire tourner le moteur, surtout en hiver, avant
d'engager la première vitesse ; votre véhicule chauffe plus
vite pendant que vous roulez.
En tant que passager, si vous évitez d'enchaîner vos
supports multimédia (film, musique, jeu vidéo...), vous
participerez à limiter la consommation d'énergie électrique,
donc de carburant.
Débranchez vos appareils nomades avant de quitter le
véhicule.

17
Automobile & Environnement

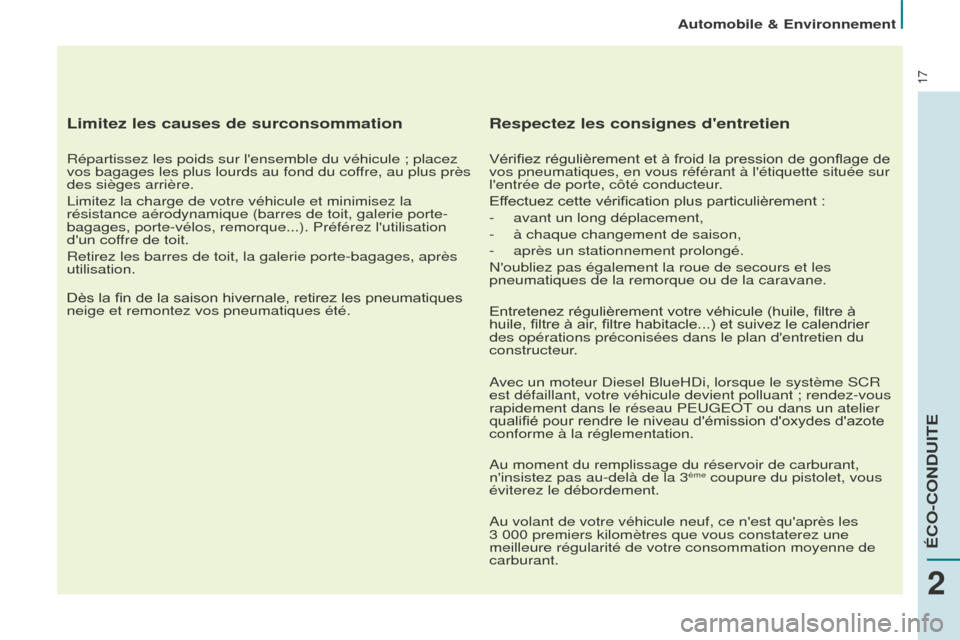

Limitez les causes de surconsommation
Répartissez les poids sur l'ensemble du véhicule ; placez
vos bagages les plus lourds au fond du coffre, au plus près
des sièges arrière.
Limitez la charge de votre véhicule et minimisez la
résistance aérodynamique (barres de toit, galerie porte-
bagages, porte-vélos, remorque...). Préférez l'utilisation
d'un coffre de toit.
Retirez les barres de toit, la galerie porte-bagages, après
utilisation.
Dès la fin de la saison hivernale, retirez les pneumatiques
neige et remontez vos pneumatiques été.
Respectez les consignes d'entretien
Vérifiez régulièrement et à froid la pression de gonflage de
vos pneumatiques, en vous référant à l'étiquette située s\
ur
l'entrée de porte, côté conducteur.
Effectuez cette vérification plus particulièrement :
-
avant un long déplacement,
-
à chaque changement de saison,
-
après un stationnement prolongé.
N'oubliez pas également la roue de secours et les
pneumatiques de la remorque ou de la caravane.
Entretenez régulièrement votre véhicule (huile, filtre à
huile, filtre à air, filtre habitacle...) et suivez le calendrier
des opérations préconisées dans le plan d'entretien du
constructeur

.
Avec un moteur Diesel BlueHDi, lorsque le système SCR
est défaillant, votre véhicule devient polluant ; rendez-vous
rapidement dans le réseau PEUGEOT ou dans un atelier
qualifié pour rendre le niveau d'émission d'oxydes d'azote
conforme à la réglementation.
Au moment du remplissage du réservoir de carburant,
n'insistez pas au-delà de la 3
ème coupure du pistolet, vous
éviterez le débordement.
Au volant de votre véhicule neuf, ce n'est qu'après les
3 000 premiers kilomètres que vous constaterez une
meilleure régularité de votre consommation moyenne de
carburant.
2
ÉCO-CONDUITE

18
Ouvertures
CLÉ
Elle permet de verrouiller et
déverrouiller les serrures du véhicule,
d'ouvrir et de fermer le bouchon du
réservoir de carburant, ainsi que de
mettre en route et d'arrêter le moteur.
Sécurité d'usage
TÉLÉCOMMANDE
Déverrouillage de la cabine ou
du véhicule Déverrouillage de l'espace de
chargementVerrouillage
Un appui sur cette commande
permet de verrouiller
l'ensemble du véhicule.
Les indicateurs de direction clignotent
une fois.
Si l'une des portes est ouverte
(transport de charges longues) ou mal
fermée, le verrouillage centralisé ne
s'effectue pas.
Super-verrouillage
Une deuxième pression sur le
cadenas fermé de la télécommande
dans les cinq secondes qui suivent le
verrouillage, change celui-ci en super-
verrouillage.
Il est signalé par l'allumage fixe des
feux indicateurs de direction pendant
deux secondes environ.
Le super-verrouillage rend inopérantes
les poignées d'ouvertures extérieures
et intérieures des portes : ne laissez
personne à l'intérieur du véhicule
quand celui-ci est super-verrouillé.
Si le super-verrouillage est actionné
de l'intérieur du véhicule avec la
télécommande, celui-ci passera en
verrouillage simple au démarrage du
véhicule.
Pour un déverrouillage de la zone de
chargement uniquement :
Appuyez sur cette commande
pour déverrouiller l'espace
de chargement, seules
les portes avant restent
condamnées. Appuyez sur cette commande
pour verrouiller l'ensemble du
véhicule. Un appui sur cette commande
permet de déverrouiller toutes
les portes arrière.
Un premier appui sur cette
commande permet de
déverrouiller les portes avant.
Un deuxième appui sur
cette commande permet
de déverrouiller l'ensemble de votre
véhicule.
Les indicateurs de direction clignotent
2 fois.
