Peugeot Partner 2017 Návod k obsluze (in Czech)

149
Partner-2-VU_cs_Chap08_Aide-rapide_ed02-2016

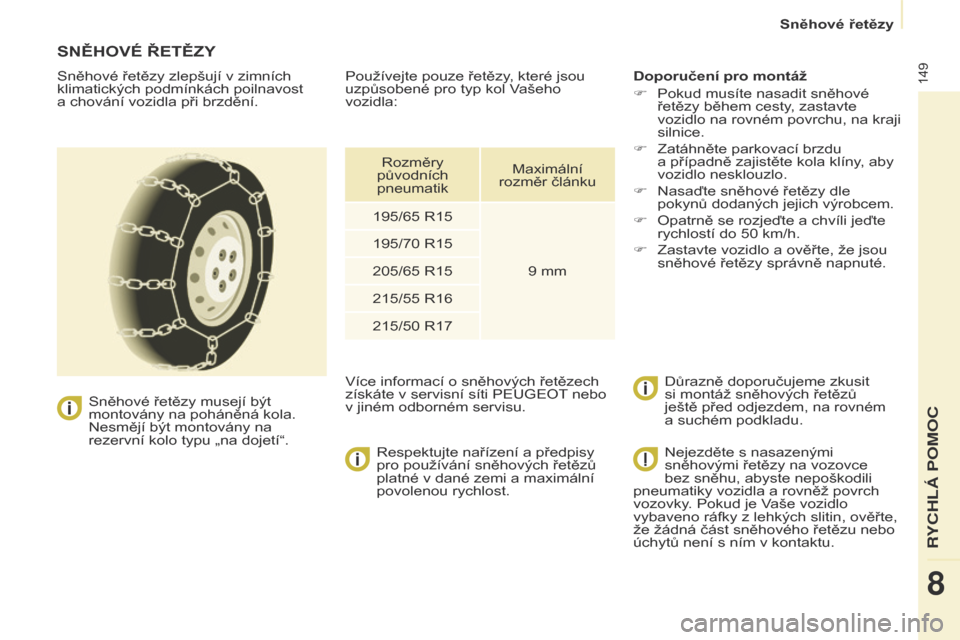

SNĚHOVÉ ŘETĚZY
Sněhové řetězy zlepšují v zimních
klimatických podmínkách poilnavost
a chování vozidla při brzdění.
Sněhové řetězy musejí být
montovány na poháněná kola.
Nesmějí být montovány na
rezervní kolo typu „na dojetí“.
Respektujte nařízení a

předpisy
pro používání sněhových řetězů
platné v dané zemi a
maximální
povolenou rychlost. Doporučení pro montáž
F

Pokud musíte nasadit sněhové
řetězy během cesty

, zastavte
vozidlo na rovném povrchu, na kraji
silnice.
F

Zatáhněte parkovací brzdu
a

případně zajistěte kola klíny, aby
vozidlo nesklouzlo.
F

Nasaďte sněhové řetězy dle
pokynů dodaných jejich výrobcem.
F


Opatrně se rozjeďte a
chvíli jeďte
rychlostí do 50
km/h.
F

Zastavte vozidlo a
ověřte, že jsou
sněhové řetězy správně napnuté.
Důrazně doporučujeme zkusit
si montáž sněhových řetězů
ještě před odjezdem, na rovném
a

suchém podkladu. Používejte pouze řetězy, které jsou
uzpůsobené pro typ kol Vašeho
vozidla:
Více informací o sněhových řetězech
získáte v servisní síti PEUGEOT nebo
v jiném odborném servisu. Rozměry
původních
pneumatik Maximální
rozměr článku
195/65
R159
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17Nejezděte s
nasazenými
sněhovými řetězy na vozovce
bez sněhu, abyste nepoškodili
pneumatiky vozidla a
rovněž povrch
vozovky. Pokud je Vaše vozidlo
vybaveno ráfky z lehkých slitin, ověřte,
že žádná část sněhového řetězu nebo
úchytů není s
ním v kontaktu.
R
8
Sněhové řetězy

150
Partner-2-VU_cs_Chap08_Aide-rapide_ed02-2016

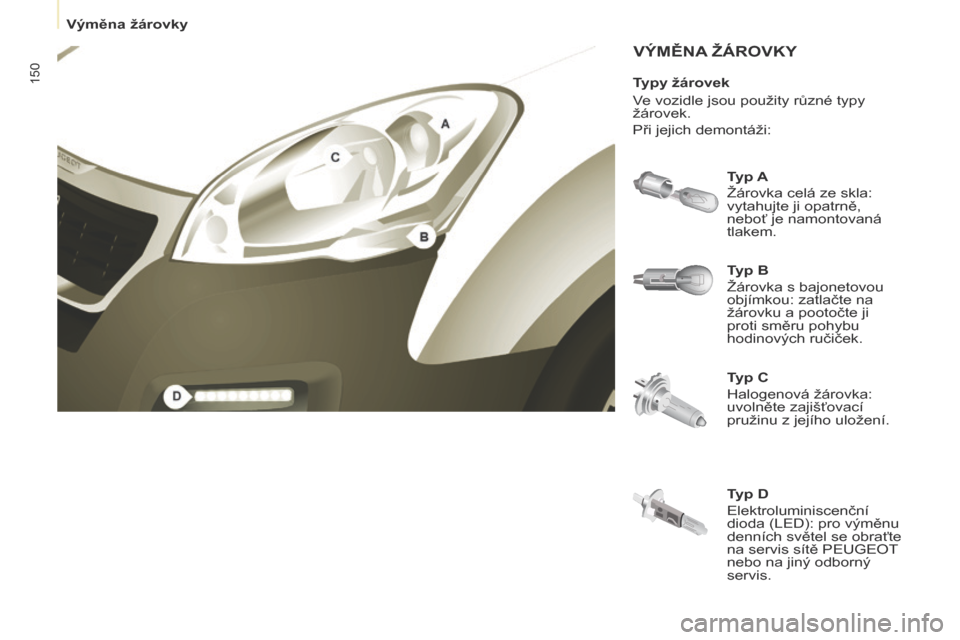

VÝMĚNA žÁROVKY
Typ B
Žárovka s
bajonetovou
objímkou: zatlačte na
žárovku a
pootočte ji
proti směru pohybu
hodinových ručiček. Typ A
Žárovka celá ze skla:
vytahujte ji opatrně,
neboť je namontovaná
tlakem.
Typ C
Halogenová žárovka:
uvolněte zajišťovací
pružinu z jejího uložení.
Typy žárovek
Ve vozidle jsou použity různé typy
žárovek.
Při jejich demontáži:
Typ D
Elektroluminiscenční
dioda (LED): pro výměnu
denních světel se obraťte
na servis sítě PEUGEOT
nebo na jiný odborný
servis.
Výměna žárovky

151
Partner-2-VU_cs_Chap08_Aide-rapide_ed02-2016

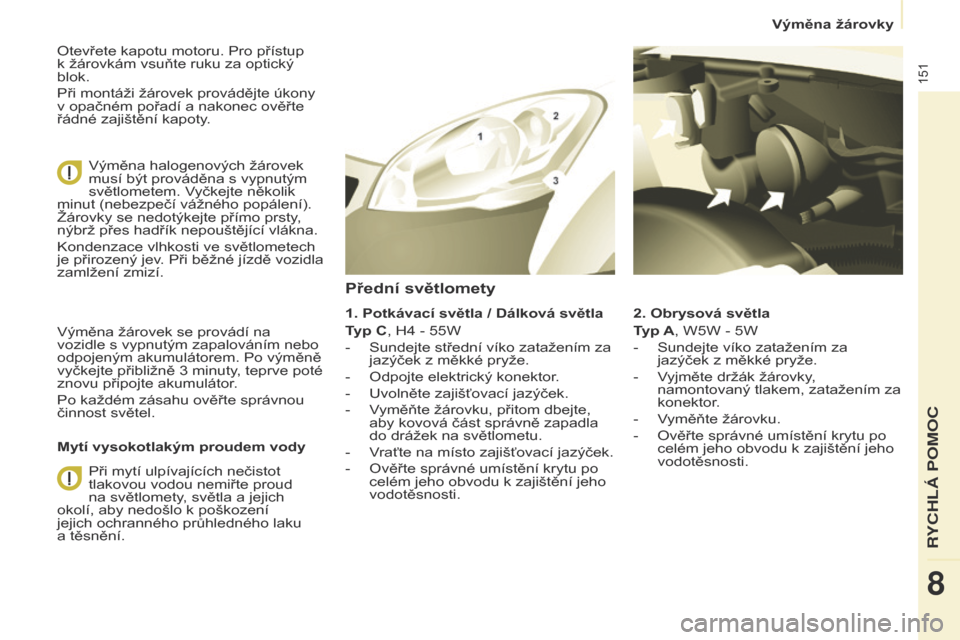

Otevřete kapotu motoru. Pro přístup
k žárovkám vsuňte ruku za optický
blok.
Při montáži žárovek provádějte úkony
v opačném pořadí a
nakonec ověřte
řádné zajištění kapoty.
Výměna halogenových žárovek
musí být prováděna s
vypnutým
světlometem. Vyčkejte několik
minut (nebezpečí vážného popálení).
Žárovky se nedotýkejte přímo prsty,
nýbrž přes hadřík nepouštějící vlákna.
Kondenzace vlhkosti ve světlometech
je přirozený jev. Při běžné jízdě vozidla
zamlžení zmizí.
Výměna žárovek se provádí na
vozidle s
vypnutým zapalováním nebo
odpojeným akumulátorem. Po výměně
vyčkejte přibližně 3
minuty, teprve poté
znovu připojte akumulátor.
Po každém zásahu ověřte správnou
činnost světel.
Mytí vysokotlakým proudem vody
Při mytí ulpívajících nečistot
tlakovou vodou nemiřte proud
na světlomety, světla a
jejich
okolí, aby nedošlo k
poškození
jejich ochranného průhledného laku
a
těsnění. 2.

Obrysová světla
T

yp A, W5W - 5W
-

Sundejte víko zatažením za
jazýček z měkké pryže.
-


V
yjměte držák žárovky,
namontovaný tlakem, zatažením za
konektor.
-

V
yměňte žárovku.
-

Ověřte správné umístění krytu po
celém jeho obvodu k

zajištění jeho
vodotěsnosti.
Přední světlomety
1. Potkávací světla / Dálková světla
T yp C, H4 - 55W
-

Sundejte střední víko zatažením za
jazýček z měkké pryže.
-


Odpojte elektrický konektor
.
-

Uvolněte zajišťovací jazýček.
-


V
yměňte žárovku, přitom dbejte,
aby kovová část správně zapadla
do drážek na světlometu.
-

V
raťte na místo zajišťovací jazýček.
-

Ověřte správné umístění krytu po
celém jeho obvodu k

zajištění jeho
vodotěsnosti.
R
8
Výměna žárovky

152
Partner-2-VU_cs_Chap08_Aide-rapide_ed02-2016

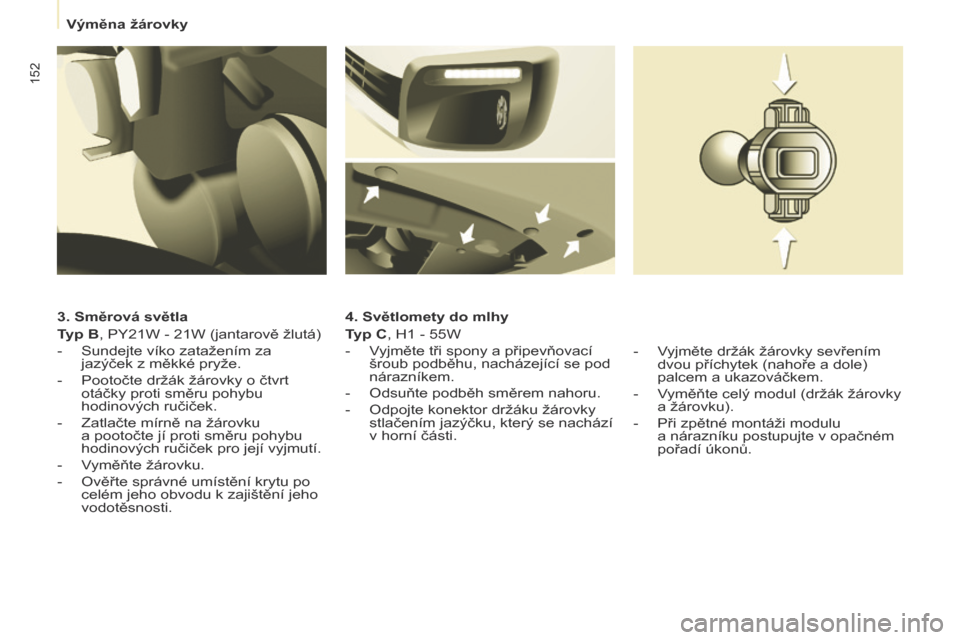

3. Směrová světla
Typ B, PY21W - 21W (jantarově žlutá)
-
Sundejte víko zatažením za
jazýček z měkké pryže.
-


Pootočte držák žárovky o čtvrt
otáčky proti směru pohybu
hodinových ručiček.
-


Zatlačte mírně na žárovku
a

pootočte jí proti směru pohybu
hodinových ručiček pro její vyjmutí.
-

V
yměňte žárovku.
-

Ověřte správné umístění krytu po
celém jeho obvodu k

zajištění jeho
vodotěsnosti. 4. Světlomety do mlhy
Typ C, H1
- 55W
-

V
yjměte tři spony a připevňovací
šroub podběhu, nacházející se pod
nárazníkem.
-

Odsuňte podběh směrem nahoru.
-


Odpojte konektor držáku žárovky
stlačením jazýčku, který se nachází
v horní části.-


V
yjměte držák žárovky sevřením
dvou příchytek (nahoře a
dole)
palcem a
ukazováčkem.
-

V
yměňte celý modul (držák žárovky
a
žárovku).
-

Při zpětné montáži modulu
a

nárazníku postupujte v opačném
pořadí úkonů.
Výměna žárovky

153
Partner-2-VU_cs_Chap08_Aide-rapide_ed02-2016

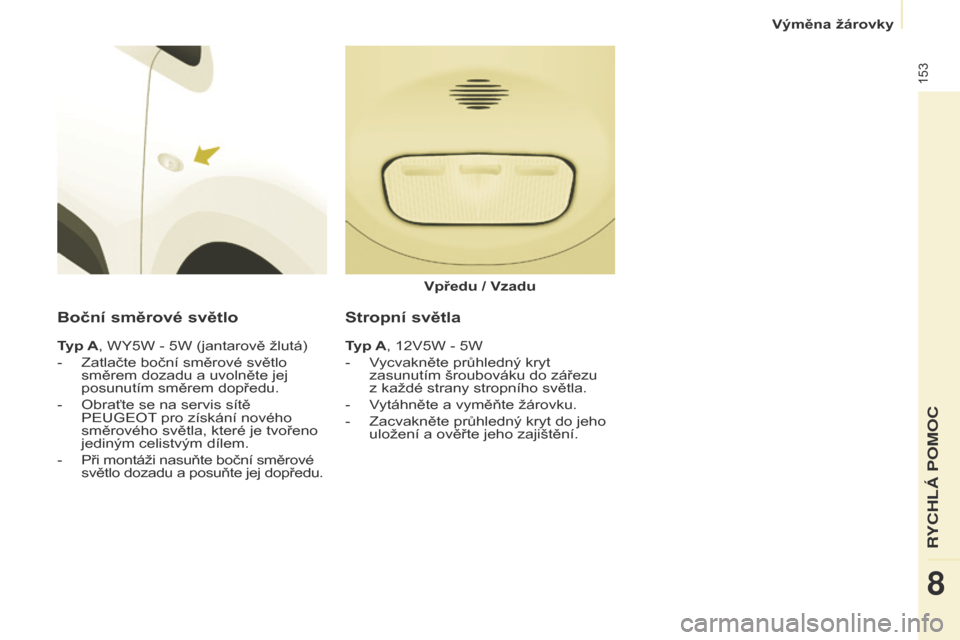

Boční směrové světlo
Typ A, WY5W - 5W (jantarově žlutá)
-
Zatlačte boční směrové světlo
směrem dozadu a

uvolněte jej
posunutím směrem dopředu.
-

Obraťte se na servis sítě
PEUGEOT

pro získání nového
směrového světla, které je tvořeno
jediným celistvým dílem.
-
Při montáži nasuňte boční směrové


světlo dozadu a
posuňte jej dopředu. Vpředu / Vzadu
Stropní světla
Typ A, 12V5W - 5W
-

V
ycvakněte průhledný kryt
zasunutím šroubováku do zářezu
z
každé strany stropního světla.
-

V
ytáhněte a vyměňte žárovku.
-

Zacvakněte průhledný kryt do jeho
uložení a

ověřte jeho zajištění.
R
8
Výměna žárovky

154
Partner-2-VU_cs_Chap08_Aide-rapide_ed02-2016
Tento postup vyžaduje vyjmutí klíče
dodaného s nářadím pro výměnu kola. -
V ychylte všechny 4 jazýčky
a vyjměte držák žárovek.
-

Mírně zatlačte na vadnou žárovku
a

pootočte jí proti směru pohybu
hodinových ručiček pro její
uvolnění.
-

V
yměňte žárovku.
Při vyjímání optického bloku:
-

se zadními výklopnými dveřmi -
přitáhněte blok ke středu vozidla,
-


se zadními křídlovými dveřmi -
přitáhněte blok směrem k

sobě.
Při montáži dbejte na správné
umístění jazýčků a
vodiče
elektrického napájení, aby nedošlo
k
jeho přiskřípnutí.
Po výměně žárovky zadního
směrového světla trvá doba
reinicializace více než 2
minuty.
Zadní světlo
Bližší informace o žárovkách naleznete
v přehledu „Typy žárovek“.
1.
Brzdová / obrysová světla



T
yp B, P21/5W - 21/5W
2.

Směrová světla

T

yp B, PY21W - 21W (jantarová
barva)
3.

Zpětné světlomety



T
yp B, P21W - 21W
4.

Světlomety do mlhy



T
yp B, P21W - 21W
Mytí vysokotlakým proudem vody Při mytí ulpívajících nečistot
tlakovou vodou nemiřte proud na
světlomety, světla a
jejich okolí,
aby nedošlo k
poškození ochranného
průhledného laku a
těsnění. Kapitola 9, část „Výměna kola“.
Kapitola 3, část „Vstupy“.
-

Identifikujte vadnou žárovku a
poté
otevřete zadní dveře na 180°.
-

V
yšroubujte dva upevňovací šrouby
pomocí dodaného klíče.
-

Z vnější strany vyjměte optický
blok.
-


Přidržte celé světlo a
odpojte
elektrický konektor.
Výměna žárovky

155
Partner-2-VU_cs_Chap08_Aide-rapide_ed02-2016

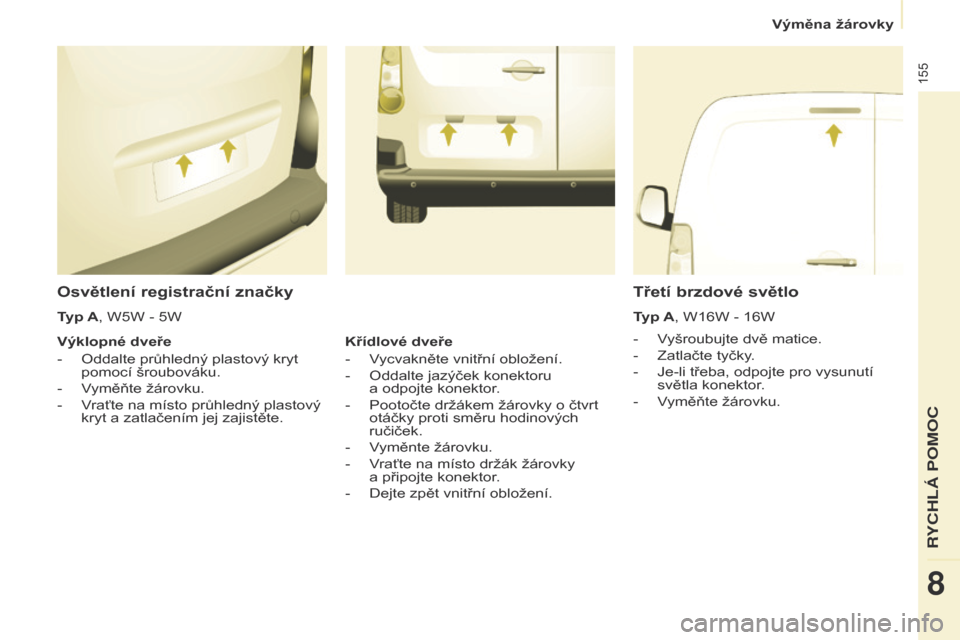

Osvětlení registrační značky
- Vyšroubujte dvě matice.
-
Zatlačte tyčky
.
-

Je-li třeba, odpojte pro vysunutí
světla konektor

.
-

V
yměňte žárovku.
Třetí brzdové světlo
Typ A, W16W - 16W
Typ A, W5W - 5W
Výklopné dveře
-

Oddalte průhledný plastový kryt
pomocí šroubováku.
-


V

yměňte žárovku.
-

V

raťte na místo průhledný plastový
kryt a

zatlačením jej zajistěte. Křídlové dveře
-

V

ycvakněte vnitřní obložení.
-

Oddalte jazýček konektoru
a


odpojte konektor.
-

Pootočte držákem žárovky o čtvrt
otáčky proti směru hodinových
ručiček.
-


V

yměnte žárovku.
-

V

raťte na místo držák žárovky
a

připojte konektor.
-

Dejte zpět vnitřní obložení.
R
8
Výměna žárovky

156
Partner-2-VU_cs_Chap08_Aide-rapide_ed02-2016
VÝMĚNA POJISTKY
Pojistkové skříňky se nacházejí:
-

ve spodní části palubní desky na
levé straně (za krytem),
-


v motorovém prostoru
(u

akumulátoru).
Pokud je tak Vaše vozidlo vybaveno,
může v něm být další pojistková
skříňka, určená pro přívěs, tažné
zařízení a
elektrické zapojení nástaveb
a
verzí strojového spodku. Skříňka
se nachází vpravo za oddělovací
přepážkou.
V přehledu jsou uvedeny pouze
pojistky, které mohou být měněny
uživatelem s
pomocí pinzety, umístěné
za úložným prostorem na pravé
straně palubní desky. Pro provedení
jakéhokoli jiného zásahu se obraťte
na servis sítě PEUGEOT nebo na jiný
odborný servis.
Demontáž a montáž pojistky
Vadnou pojistku nahrazujte vždy
pojistkou se stejnou proudovou
hodnotou.
Společnost PEUGEOT odmítá
veškerou zodpovědnost za náklady
na opravu vozidla nebo za poruchy
jeho funkce způsobené montáží
doplňkového vybavení, které není
dodáváno a
doporučováno společností
PEUGEOT a
nebylo namontováno
podle jejích pokynů, zvláště je-li
souhrnná spotřeba všech těchto
připojených doplňkových zařízení vyšší
než 10 mA.
Upozornění pro odborníky:
kompletní informace o pojistkách
a

relé naleznete ve schématech
„Pracovní postupy“ na příslušném
portálu. Před výměnou pojistky je nutno zjistit
příčinu závady a

odstranit ji.
-

Používejte pinzetu.
Výměna pojistky

157
Partner-2-VU_cs_Chap08_Aide-rapide_ed02-2016

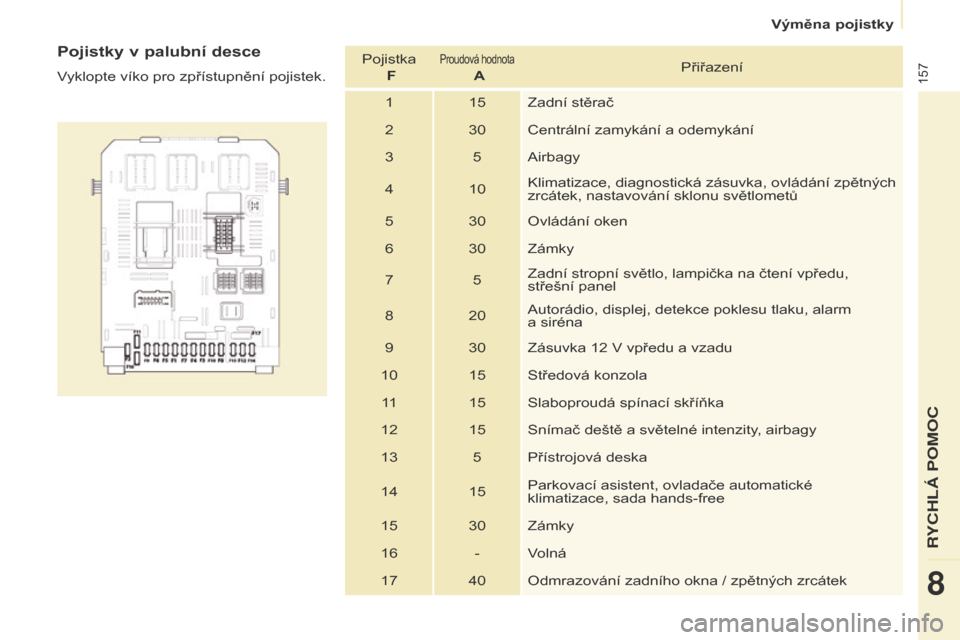

Pojistky v palubní desce
Vyklopte víko pro zpřístupnění pojistek.Pojistka
F
Proudová hodnota
A Přiřazení
1 15 Zadní stěrač
2 30 Centrální zamykání a
odemykání
3 5 Airbagy
4 10 Klimatizace, diagnostická zásuvka, ovládání zpětných
zrcátek, nastavování sklonu světlometů
5 30 Ovládání oken
6 30 Zámky
7 5Zadní stropní světlo, lampička na čtení vpředu,
střešní panel
8 20 Autorádio, displej, detekce poklesu tlaku, alarm
a
siréna
9 30 Zásuvka 12 V vpředu a
vzadu
10 15 Středová konzola 11 15 Slaboproudá spínací skříňka
12 15 Snímač deště a
světelné intenzity, airbagy
13 5 Přístrojová deska
14 15 Parkovací asistent, ovladače automatické
klimatizace, sada hands-free
15 30 Zámky
16 - Volná 17 40 Odmrazování zadního okna / zpětných zrcátek
R
8
Výměna pojistky

158
Partner-2-VU_cs_Chap08_Aide-rapide_ed02-2016
Pojistky pro interiér
Pojistka FProudová hodnota
A Přiřazení
1 - Volná
2 20 Vyhřívání sedadel
3 - Volná
4 15 Relé přiklápěcích zpětných zrcátek
5 15 Relé zásuvky pro chladicí zařízení
Pojistky pro přívěs / tažné
zařízení / nástavby / strojový
spodek
Uvedené specifikace jsou pouze
orientační, protože tato přídavná
skříňka závisí na informacích od
přestavbáře, jehož návod k
obsluze
nelze použít jako technický podklad.
Pojistka F
Proudová hodnota
A Přiřazení
1 15 Volná
2 15 Relé spínače, volitelný generátor
3 15 Napájení přívěsu 12 V
4 15 Trvalé napájení pro nástavby
5 40 Výstražná světla
