179
Σε περίπτωση βλάβης ακινητοποίησης

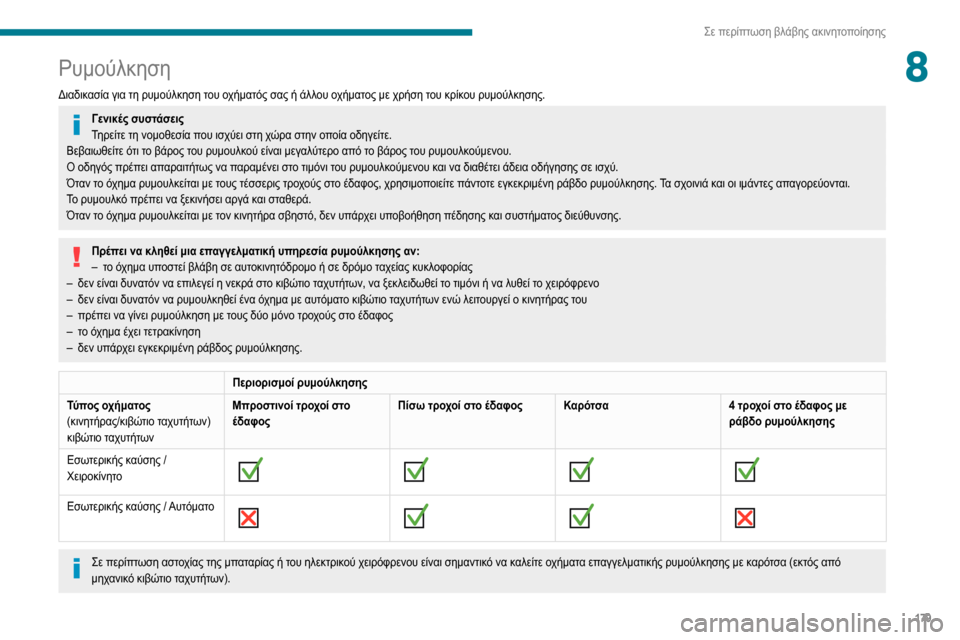

8Ρυμούλκηση
Διαδικασία για τη ρυμούλκηση του οχήματός σας ή άλλου οχήματος με χρήση του κρίκου ρυμούλκησης.
Γενικές συστάσειςΤηρείτε τη νομοθεσία που ισχύει στη χώρα στην οποία οδηγείτε.
Βεβαιωθείτε ότι το βάρος του ρυμουλκού είναι μεγαλύτερο από το βάρος του ρυμουλκούμενου.
Ο οδηγός πρέπει απαραιτήτως να παραμένει στο τιμόνι του ρυμουλκούμενου και να διαθέτει άδεια οδήγησης σε ισχύ.
Όταν το όχημα ρυμουλκείται με τους τέσσερις τροχούς στο έδαφος, χρησιμοποιείτε πάντοτε εγκεκριμένη ράβδο ρυμούλκησης. Τα σχοινιά και οι ιμάντες απαγορεύονται.
Το ρυμουλκό πρέπει να ξεκινήσει αργά και σταθερά.
Όταν το όχημα ρυμουλκείται με τον κινητήρα σβηστό, δεν υπάρχει υποβοήθηση πέδησης και συστήματος διεύθυνσης.
Πρέπει να κληθεί μια επαγγελματική υπηρεσία ρυμούλκησης αν:– το όχημα υποστεί βλάβη σε αυτοκινητόδρομο ή σε δρόμο ταχείας κυκλοφορίας– δεν είναι δυνατόν να επιλεγεί η νεκρά στ ο κιβώτιο ταχυτήτων, να ξεκλειδωθεί το τιμόνι ή να λυθεί το χειρόφρενο– δεν είναι δυνατόν να ρυμουλκηθεί ένα όχημα με αυτόματο κιβώτιο ταχυτήτων ενώ λειτουργεί ο κινητήρας του– πρέπει να γίνει ρυμούλκηση με τους δύο μόνο τροχούς στο έδαφος– το όχημα έχει τετρακίνηση– δεν υπάρχει εγκεκριμένη ράβδος ρυμούλκησης.
Περιορισμοί ρυμούλκησης
Τύπος οχήματος
(κινητήρας/κιβώτιο ταχυτήτων)
κιβώτιο ταχυτήτων Μπροστινοί τροχοί στο
έδαφος
Πίσω τροχοί στο έδαφος
Καρότσα4 τροχοί στο έδαφος με
ράβδο ρυμούλκησης
Εσωτερικής καύσης /
Χειροκίνητο








Εσωτερικής καύσης / Αυτόματο





Σε περίπτωση αστοχίας της μπαταρίας ή του ηλεκτρικού χειρόφρενου είναι σημαντικό να καλείτε οχήματα επαγγελματικής ρυμούλκησης με καρότσα (εκτός από
μηχανικό κιβώτιο ταχυτήτων).

180
Σε περίπτωση βλάβης ακινητοποίησης
Πρόσβαση στον κρίκο
Για περισσότερες πληροφορίες σχετικά με το Κιτ εργαλείων , ανατρέξτε στην αντίστοιχη
ενότητα.
Σε αυτοκίνητο με μηχανικό κιβώτιο ταχυτήτων, μετακινήστε το μοχλό ταχυτήτων στη νεκρά.
Σε αυτοκίνητο με αυτόματο κιβώτιο ταχυτήτων,
μετακινήστε τον επιλογέα ταχυτήτων στη θέση N .
Αν δεν τηρηθεί αυτή η απαίτηση, μπορεί να
προκληθεί ζημιά σε ορισμένα εξαρτήματα
του συστήματος πέδησης και να μην υπάρχει
υποβοήθηση στα φρένα κατά την επανεκκίνηση του
κινητήρα.
Ρυμούλκηση του αυτοκινήτου
σας


► Στον μπροστινό προφυλακτήρα, σύρτε τον κεντρικό πείρο του καλύμματος προς το πάνω άκρο (όπως
φαίνεται παραπάνω) για να το ξεκουμπώσετε.
► Βιδώστε τ ον κρίκο ρυμούλκησης μέχρι τέρμα.► Τοποθετήστε τη ράβδο ρυμούλκησης.► Ανάψτε τα αλάρμ του ρυμουλκούμενου οχήματος.► Ξεκινήστε προσεκτικ ά και οδηγήστε αργά και σε μικρή απόσταση.
Ρυμούλκηση άλλου αυτοκινήτου

► Στον πίσω προφυλακτήρα, τοποθετήστε το κλειδί στην εγκοπή που βρίσκεται κάτω από το πορτάκι.► Γυρίστε το κλειδί και μετά ανοίξτε το πορτάκι.► Βιδώστε τ ον κρίκο ρυμούλκησης μέχρι τέρμα.► Τοποθετήστε τη ράβδο ρυμούλκησης.► Ανάψτε τα αλάρμ του ρυμουλκούμενου οχήματος.► Ξεκινήστε προσεκτικ ά και οδηγήστε αργά και σε μικρή απόσταση.

181
Τεχνικά χαρακτηριστικά

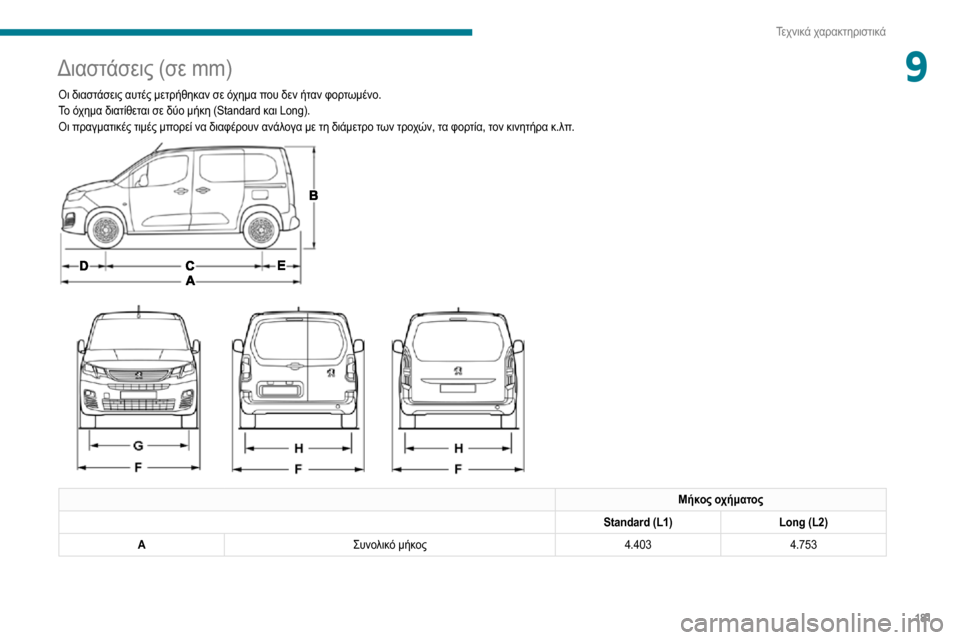

9Διαστάσεις (σε mm)
Οι διαστάσεις αυτές μετρήθηκαν σε όχημα που δεν ήταν φορτωμένο.Το όχημα διατίθεται σε δύο μήκη (Standard και Long).Οι πραγματικές τιμές μπορεί να διαφέρουν ανάλογα με τη διάμετρο των τροχών, τα φορτία, τον κινητήρα κ.λπ.


Μήκος οχήματος
Standard (L1) Long (L2)
A Συνολικό μήκος 4.4034.753

182
Τεχνικά χαρακτηριστικά
Μήκος οχήματος
JΜέγιστο εσωτερικό πλάτος Χωρίς πλαϊνή συρόμενη πόρτα 1.733
Με 1 πλαϊνή συρόμενη πόρτα 1.630
Με 2 πλαϊνές συρόμενες
πόρτες 1.527
K Ύψος ελεύθερου ανοίγματος Με πίσω δίφυλλη πόρτα 1.137
Με πόρτα πορτ-μπαγκάζ 1.197
L Πλάτος ελεύθερου ανοίγματος
1 242

Μήκος οχήματος
Standard (L1) Long (L2)
M Ύψος ελεύθερου ανοίγματος 1.072
N Εσωτερικό ύψος φορτίου
(διαφέρει ανάλογα με τη γωνία του δαπέδου και την καμπύλη της
οροφής) 1.200 έως 1.270
W Ύψος μαρσπιέ χώρου
φόρτωσηςΒασική έκδοση
548 έως 588X
Βασική έκδοση με μεγαλύτερο
ωφέλιμο φορτίο 568 έως 578
561 έως 565
Έκδοση εργοταξίου 602 έως 610605 έως 610

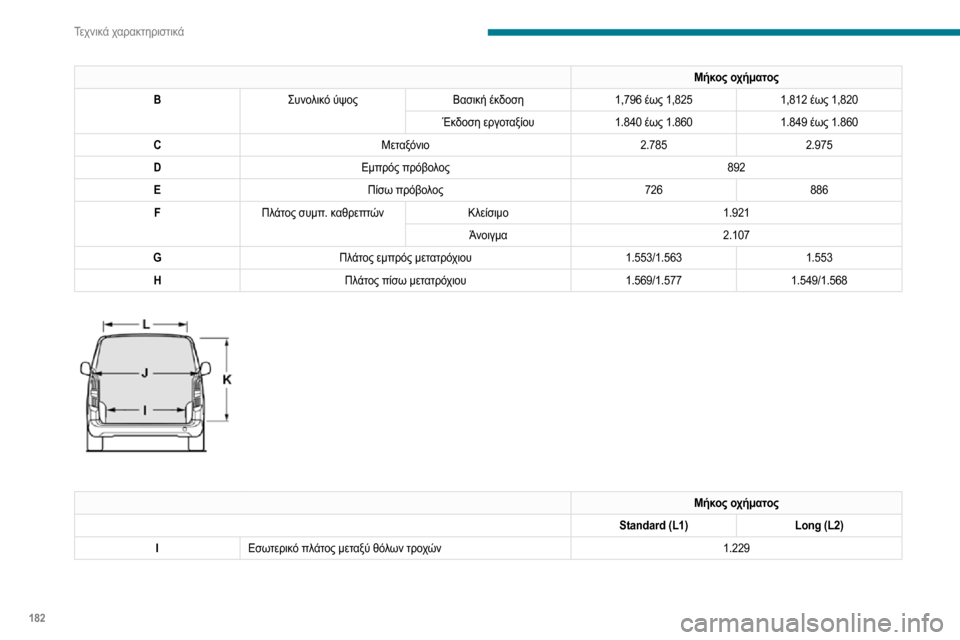

Μήκος οχήματος
B Συνολικό ύψος Βασική έκδοση1,796 έως 1,825 1,812 έως 1,820
Έκδοση εργοταξίου 1.840 έως 1.8601.849 έως 1.860
C Μεταξόνιο 2.7852.975
D Εμπρός πρόβολος 892
E Πίσω πρόβολος 726886
F Πλάτος συμπ. καθρεπτών Κλείσιμο 1.921
Άνοιγμα 2.107
G Πλάτος εμπρός μετατρόχιου 1.553/1.5631.553
H Πλάτος πίσω μετατρόχιου 1.569/1.5771.549/1.568


Μήκος οχήματος
Standard (L1) Long (L2)
I Εσωτερικό πλάτος μεταξύ θόλων τροχών 1.229

183
Τεχνικά χαρακτηριστικά

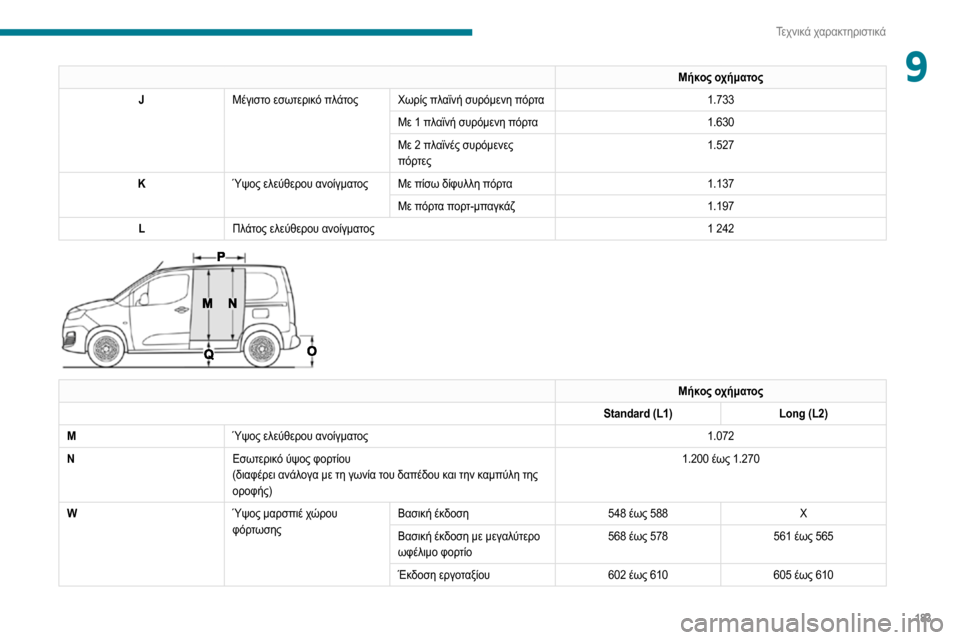

9Μήκος οχήματος
J Μέγιστο εσωτερικό πλάτος Χωρίς πλαϊνή συρόμενη πόρτα 1.733
Με 1 πλαϊνή συρόμενη πόρτα 1.630
Με 2 πλαϊνές συρόμενες
πόρτες 1.527
K Ύψος ελεύθερου ανοίγματος Με πίσω δίφυλλη πόρτα 1.137
Με πόρτα πορτ-μπαγκάζ 1.197
L Πλάτος ελεύθερου ανοίγματος
1 242

Μήκος οχήματος
Standard (L1) Long (L2)
M Ύψος ελεύθερου ανοίγματος 1.072
N Εσωτερικό ύψος φορτίου
(διαφέρει ανάλογα με τη γωνία του δαπέδου και την καμπύλη της
οροφής) 1.200 έως 1.270
W Ύψος μαρσπιέ χώρου
φόρτωσηςΒασική έκδοση
548 έως 588X
Βασική έκδοση με μεγαλύτερο
ωφέλιμο φορτίο 568 έως 578
561 έως 565
Έκδοση εργοταξίου 602 έως 610605 έως 610

184
Τεχνικά χαρακτηριστικά
Χαρακτηριστικά κινητήρων
και ρυμουλκούμενων φορτίων
Κινητήρες
Τα χαρακτηριστικά του κινητήρα αναγράφονται στην
άδεια κυκλοφορίας και στα διαφημιστικά έντυπα του
αυτοκινήτου.
Η μέγιστη ισχύς αντιστοιχεί σε μέτρηση στον στρόφαλο κινητήρα, σύμφωνα με την
αντίστοιχη ευρωπαϊκή νομοθεσία (Οδηγία 1999/99/
CE).
Για περισσότερες πληροφορίες, απευθυνθείτε σε
διανομέα PEUGEOT ή εγκεκριμένο συνεργείο.
Κινητήρες και ρυμουλκούμενα φορτία - ΒΕΝΖΙΝΟΚΙΝΗΤΗΡΕΣ EURO 6.3

Κινητήρας PureTech 110 S&S BVM6PureTech 130 S&S BVM6 PureTech 130 S&S EAT8
Κιβώτιο ταχυτήτων Μηχανικό 6 ταχυτήτωνΜηχανικό 6 ταχυτήτωνΑυτόματο 8 ταχυτήτων
Κωδικός EB2ADT STTd BVM6EB2ADTS STTd BVM6 EB2ADTS STTd EAT8
Κωδικός μοντέλου EUHNP2-LEUHNS2-LEUHNS3-L
Κυβισμός (cc) 1.1991.1991.199

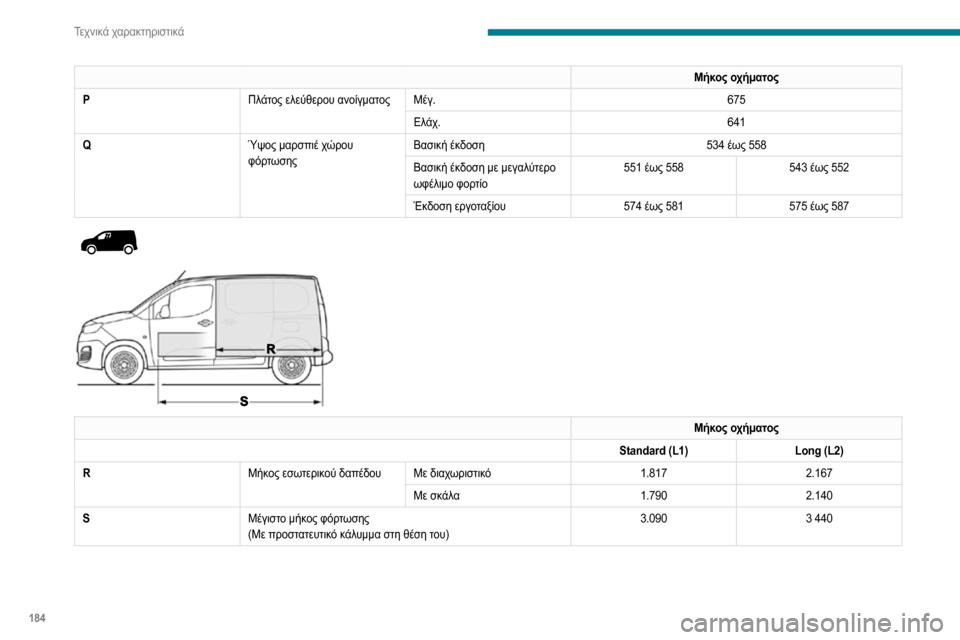

Μήκος οχήματος
P Πλάτος ελεύθερου ανοίγματοςΜέγ. 675
Ελάχ. 641
Q Ύψος μαρσπιέ χώρου
φόρτωσηςΒασική έκδοση
534 έως 558
Βασική έκδοση με μεγαλύτερο
ωφέλιμο φορτίο 551 έως 558
543 έως 552
Έκδοση εργοταξίου 574 έως 581575 έως 587



Μήκος οχήματος
Standard (L1) Long (L2)
R Μήκος εσωτερικού δαπέδουΜε διαχωριστικό 1.8172.167
Με σκάλα 1.7902.140
S Μέγιστο μήκος φόρτωσης
(Με προστατευτικό κάλυμμα στη θέση του) 3.090
3 440

185
Τεχνικά χαρακτηριστικά
9Χαρακτηριστικά κινητήρων
και ρυμουλκούμενων φορτίων
Κινητήρες
Τα χαρακτηριστικά του κινητήρα αναγράφονται στην
άδεια κυκλοφορίας και στα διαφημιστικά έντυπα του
αυτοκινήτου.
Η μέγιστη ισχύς αντιστοιχεί σε μέτρηση στον στρόφαλο κινητήρα, σύμφωνα με την
αντίστοιχη ευρωπαϊκή νομοθεσία (Οδηγία 1999/99/
CE).
Για περισσότερες πληροφορίες, απευθυνθείτε σε
διανομέα PEUGEOT ή εγκεκριμένο συνεργείο.
Τιμές βάρους και
ρυμουλκούμενα φορτία
Οι τιμές των βαρών και των ρυμουλκούμενων
φορτίων του αυτοκινήτου σας αναφέρονται στην άδεια
κυκλοφορίας καθώς και στα εμπορικά έγγραφά του.
Οι τιμές αυτές εμφανίζονται επίσης στο πινακίδιο ή στην
ετικέτα κατασκευαστή.
Για περισσότερες πληροφορίες, απευθυνθείτε σε
διανομέα PEUGEOT ή εγκεκριμένο συνεργείο.
Οι τιμές MTRA (ισχύει στη Γαλλία) και ρυμουλκούμενου
φορτίου ισχύουν για μέγιστο υψόμετρο 1.000 μέτρων.
Το ρυμουλκούμενο φορτίο που αναφέρεται πρέπει να
μειώνεται κατά 10% για κάθε επιπλέον 1.000 μέτρα
υψόμετρου.
Το μέγιστο επιτρεπόμενο κάθετο βάρος στη
σφαιρική άρθρωση του κοτσαδόρου αντιστοιχεί στο
επιτρεπόμενο βάρος που ασκείται στον κοτσαδόρο.
Οι υψηλές θερμοκρασίες περιβάλλοντος μπορεί να έχουν ως αποτέλεσμα μείωση της
απόδοσης του αυτοκινήτου για την προστασία του
κινητήρα. Εάν η θερμοκρασία περιβάλλοντος είναι
πάνω από 37°C, μειώστε το ρυμουλκούμενο φορτίο.
Η ρυμούλκηση μπορεί να έχει επιπτώσεις στο κράτημα του αυτοκινήτου στο δρόμο, ακόμη
και όταν το αυτοκίνητο έχει ελαφρύ φορτίο.
Όταν υπάρχει ρυμουλκούμενο όχημα, αυξάνεται η
απόσταση φρεναρίσματος.
Κατά τη ρυμούλκηση με το όχημα, η ταχύτητά σας
δεν πρέπει σε καμία περίπτωση να υπερβεί τα 100
χλμ./ώρα (τηρήστε την ισχύουσα τοπική νομοθεσία).
Όταν η εξωτερική θερμοκρασία είναι υψηλή, συνιστάται να αφήνετε τον κινητήρα σε
λειτουργία 1 - 2 λεπτά, αφού σταματήσετε το
αυτοκίνητο, ώστε να μειωθεί η θερμοκρασία του.
Κινητήρες και ρυμουλκούμενα φορτία - ΒΕΝΖΙΝΟΚΙΝΗΤΗΡΕΣ EURO 6.3

Κινητήρας PureTech 110 S&S BVM6PureTech 130 S&S BVM6 PureTech 130 S&S EAT8
Κιβώτιο ταχυτήτων Μηχανικό 6 ταχυτήτωνΜηχανικό 6 ταχυτήτωνΑυτόματο 8 ταχυτήτων
Κωδικός EB2ADT STTd BVM6EB2ADTS STTd BVM6 EB2ADTS STTd EAT8
Κωδικός μοντέλου EUHNP2-LEUHNS2-LEUHNS3-L
Κυβισμός (cc) 1.1991.1991.199

186
Τεχνικά χαρακτηριστικά
ΚινητήραςBlueHDi 100 S&S BVM5
Κιβώτιο ταχυτήτων Μηχανικό 5 ταχυτήτων
Κωδικός DV6FD STTd BVM5
Κωδικός μοντέλου EFBHYB-L
Ρυμουλκούμενο φρεναρισμένο (εντός του ορίου MTRA που ισχύει στη Γαλλία)
σε κλίση 12% (kg) 950
Ρυμουλκούμενο αφρενάριστο (kg) 750
Μέγιστο επιτρεπόμενο βάρος στον κοτσαδόρο/στην άρθρωση κοτσαδόρου
(kg) 74
Κινητήρες και ρυμουλκούμενα φορτία - ΚΙΝΗΤΗΡΕΣ ΝΤΙΖΕΛ EURO 6.2 και 6.3

Κινητήρας
BlueHDi 100 S&S BVM5BlueHDi 100 BVM5BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Κιβώτιο ταχυτήτων Μηχανικό 5 ταχυτήτωνΜηχανικό 5 ταχυτήτωνΜηχανικό 6 ταχυτήτωνΑυτόματο 8 ταχυτήτων
Κωδικός DV5RD STTd BVM5DV5RD BVM5DV5RC STTd BVM6 DV5RC STTa EAT8
Κωδικός μοντέλου EFYHYC-LEFYHYJ-LEFYHZJ-LEFYHZR-L
Κυβισμός (cc) 1.4991.4991.4991.499
Μέγ. ισχύς: Πρότυπο EC
(kW) 75
759696
Καύσιμο ΝτίζελΝτίζελΝτίζελΝτίζελ
Ρυμουλκούμενο
φρεναρισμένο (εντός του
ορίου MTRA που ισχύει στη
Γαλλία) σε κλίση 12% (kg) 1.050
1.0501.2501.050

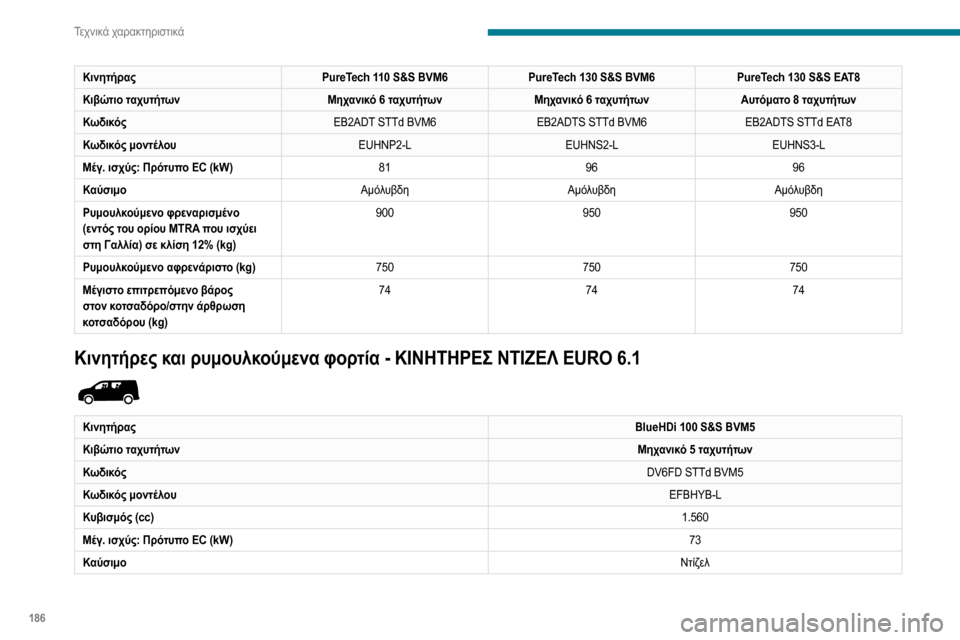

Κινητήρας PureTech 110 S&S BVM6PureTech 130 S&S BVM6 PureTech 130 S&S EAT8
Κιβώτιο ταχυτήτων Μηχανικό 6 ταχυτήτωνΜηχανικό 6 ταχυτήτωνΑυτόματο 8 ταχυτήτων
Κωδικός EB2ADT STTd BVM6EB2ADTS STTd BVM6 EB2ADTS STTd EAT8
Κωδικός μοντέλου EUHNP2-LEUHNS2-LEUHNS3-L
Μέγ. ισχύς: Πρότυπο EC (kW) 819696
Καύσιμο ΑμόλυβδηΑμόλυβδηΑμόλυβδη
Ρυμουλκούμενο φρεναρισμένο
(εντός του ορίου MTRA που ισχύει
στη Γαλλία) σε κλίση 12% (kg) 900
950950
Ρυμουλκούμενο αφρενάριστο (kg) 750750750
Μέγιστο επιτρεπόμενο βάρος
στον κοτσαδόρο/στην άρθρωση
κοτσαδόρου (kg) 74
7474
Κινητήρες και ρυμουλκούμενα φορτία - ΚΙΝΗΤΗΡΕΣ ΝΤΙΖΕΛ EURO 6.1

Κινητήρας BlueHDi 100 S&S BVM5
Κιβώτιο ταχυτήτων Μηχανικό 5 ταχυτήτων
Κωδικός DV6FD STTd BVM5
Κωδικός μοντέλου EFBHYB-L
Κυβισμός (cc) 1.560
Μέγ. ισχύς: Πρότυπο EC (kW) 73
Καύσιμο Ντίζελ

187
Τεχνικά χαρακτηριστικά
9ΚινητήραςBlueHDi 100 S&S BVM5
Κιβώτιο ταχυτήτων Μηχανικό 5 ταχυτήτων
Κωδικός DV6FD STTd BVM5
Κωδικός μοντέλου EFBHYB-L
Ρυμουλκούμενο φρεναρισμένο (εντός του ορίου MTRA που ισχύει στη Γαλλία)
σε κλίση 12% (kg) 950
Ρυμουλκούμενο αφρενάριστο (kg) 750
Μέγιστο επιτρεπόμενο βάρος στον κοτσαδόρο/στην άρθρωση κοτσαδόρου
(kg) 74
Κινητήρες και ρυμουλκούμενα φορτία - ΚΙΝΗΤΗΡΕΣ ΝΤΙΖΕΛ EURO 6.2 και 6.3

Κινητήρας
BlueHDi 100 S&S BVM5BlueHDi 100 BVM5BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Κιβώτιο ταχυτήτων Μηχανικό 5 ταχυτήτωνΜηχανικό 5 ταχυτήτωνΜηχανικό 6 ταχυτήτωνΑυτόματο 8 ταχυτήτων
Κωδικός DV5RD STTd BVM5DV5RD BVM5DV5RC STTd BVM6 DV5RC STTa EAT8
Κωδικός μοντέλου EFYHYC-LEFYHYJ-LEFYHZJ-LEFYHZR-L
Κυβισμός (cc) 1.4991.4991.4991.499
Μέγ. ισχύς: Πρότυπο EC
(kW) 75
759696
Καύσιμο ΝτίζελΝτίζελΝτίζελΝτίζελ
Ρυμουλκούμενο
φρεναρισμένο (εντός του
ορίου MTRA που ισχύει στη
Γαλλία) σε κλίση 12% (kg) 1.050
1.0501.2501.050

188
Τεχνικά χαρακτηριστικά
ΚινητήραςBlueHDi 100 S&S BVM5BlueHDi 100 BVM5BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Ρυμουλκούμενο
αφρενάριστο (kg) 750
750750750
Μέγιστο επιτρεπόμενο
βάρος στον κοτσαδόρο/στην
άρθρωση κοτσαδόρου (kg) 74
747474
Στοιχεία αναγνώρισης
Διάφορα ορατά στοιχεία σήμανσης για την αναγνώριση
και την αναζήτηση του οχήματος.


A. Αριθμός πλαισίου οχήματος (VIN), κάτω από το
καπό.
Επιτύπωση στο σασί, κοντά στο δεξιό μπροστινό θόλο
τροχού.
B. Αριθμός πλαισίου οχήματος (VIN), στο ταμπλό.
Σε ετικέτα, ορατή μέσα από το παρ-μπρίζ. C. Ετικέτα κατασκευαστή.
Στερεωμένη στην κεντρική κολόνα, αριστερή ή δεξιά
πλευρά.
Περιλαμβάνει τις ακόλουθες πληροφορίες:
– Όνομα του κατασκευαστή.– Ευρωπαϊκός αριθμός έγκρισης τύπου του συνολικού οχήματος.– Αριθμός πλ
αισίου οχήματος (VIN).– Μικτό βάρος ο χήματος (GVW).– Μικτό βάρος με ρυμουλκ ούμενο (GTW).– Μέγιστο βάρος στον μπροστινό άξονα.– Μέγιστο βάρος στον πίσω άξονα.D. Ετικέτα ελαστικών / κωδικού χρώματος.

Στερεωμένη στην πόρτα του οδηγού.
Περιλαμβάνει τις ακόλουθες πληροφορίες για τα
ελαστικά:
– πιέσεις ελαστικών, όχημα άφορτο και έμφορτο.
– προδιαγραφές ελ αστικών, αποτελούμενες από τις διαστάσεις και τον τύπο καθώς επίσης τους δείκτες
φορτίου και ταχύτητας.
– πίεση αέρα της ρεζέρβας.Επίσης αναγράφεται ο κωδικός χρώματος της βαφής.
Το όχημα μπορεί να εξοπλίζεται εργοστασιακά
με ελαστικά με υψηλότερους δείκτες φορτίου
και ταχύτητας από αυτούς που αναγράφονται στην
ετικέτα, χωρίς να επηρεάζεται η πίεση των
ελαστικών (σε κρύα ελαστικά).
