PEUGEOT PARTNER 2021 Brugsanvisning (in Danish)

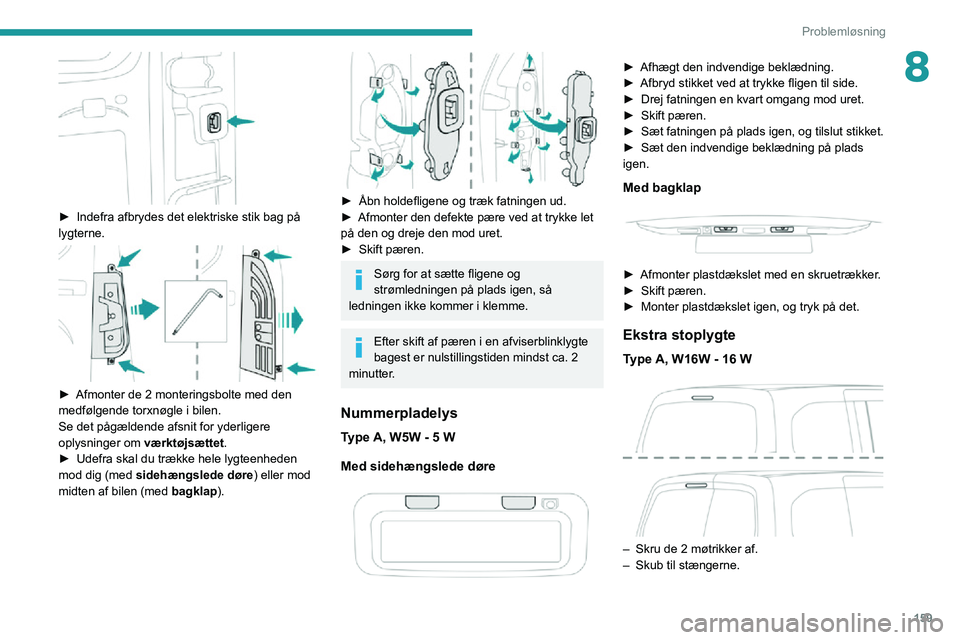

159
Problemløsning
8

► Indefra afbrydes det elektriske stik bag på lygterne.

► Afmonter de 2 monteringsbolte med den medfølgende torxnøgle i bilen.
Se det pågældende afsnit for yderligere
oplysninger om værktøjsættet.
► Udefra skal du trække hele lygteenheden mod dig (med sidehængslede døre) eller mod
midten af bilen (med bagklap).


► Åbn holdefligene og træk fatningen ud.► Afmonter den defekte pære ved at trykke let
på den og dreje den mod uret.► Skift pæren.
Sørg for at sætte fligene og
strømledningen på plads igen, så
ledningen ikke kommer i klemme.
Efter skift af pæren i en afviserblinklygte
bagest er nulstillingstiden mindst ca. 2
minutter.
Nummerpladelys
Type A, W5W - 5 W
Med sidehængslede døre


► Afhægt den indvendige beklædning.► Afbryd stikket ved at trykke fligen til side.► Drej fatningen en kvart omgang mod uret.► Skift pæren.► Sæt fatningen på plads igen, og tilslut stikket.► Sæt den indvendige beklædning på plads igen.
Med bagklap


► Afmonter plastdækslet med en skruetrækker .► Skift pæren.► Monter plastdækslet igen, og tryk på det.
Ekstra stoplygte
Type A, W16W - 16 W

– Skru de 2 møtrikker af.– Skub til stængerne.

160
Problemløsning
kombinerede forbrug for alt det yderligere udstyr er over 10 milliampere.
For yderligere oplysninger om montering
af anhængertræk eller udstyr af typen
TAXI, kontakt et aut. PEUGEOT-værksted.
Sikringer i instrumentbord
Sikringsboksen er placeret nederst i
instrumentbordet (i venstre side).
Adgang til sikringerne
► Afhægt låget ved at trække øverst i venstre side og derefter i højre side.
Sikringerne, der er beskrevet nedenfor, varierer
afhængigt af din bils udstyrsniveau.


– Afbryd om nødvendigt stikket for at afmontere lampen.– Skift pæren.

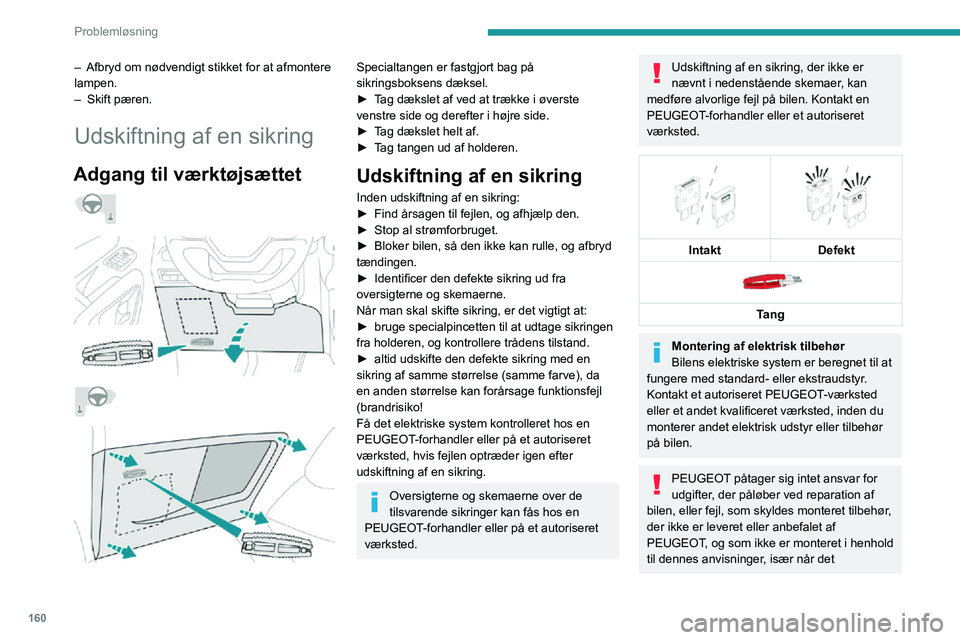

Udskiftning af en sikring
Adgang til værktøjsættet







Specialtangen er fastgjort bag på
sikringsboksens dæksel.
► Tag dækslet af ved at trække i øverste venstre side og derefter i højre side.► Tag dækslet helt af.► Tag tangen ud af holderen.
Udskiftning af en sikring
Inden udskiftning af en sikring:► Find årsagen til fejlen, og afhjælp den.► Stop al strømforbruget.► Bloker bilen, så den ikke kan rulle, og afbryd tændingen.► Identificer den defekte sikring ud fra oversigterne og skemaerne.
NÃ¥r man skal skifte sikring, er det vigtigt at:
► bruge specialpincetten til at udtage sikringen fra holderen, og kontrollere trådens tilstand.► altid udskifte den defekte sikring med en sikring af samme størrelse (samme farve), da
en anden størrelse kan forårsage funktionsfejl
(brandrisiko!
FÃ¥ det elektriske system kontrolleret hos en
PEUGEOT-forhandler eller på et autoriseret
værksted, hvis fejlen optræder igen efter
udskiftning af en sikring.
Oversigterne og skemaerne over de
tilsvarende sikringer kan fås hos en
PEUGEOT-forhandler eller på et autoriseret
værksted.
Udskiftning af en sikring, der ikke er
nævnt i nedenstående skemaer, kan
medføre alvorlige fejl på bilen. Kontakt en
PEUGEOT-forhandler eller et autoriseret
værksted.




Intakt Defekt

Tang
Montering af elektrisk tilbehør
Bilens elektriske system er beregnet til at
fungere med standard- eller ekstraudstyr.
Kontakt et autoriseret PEUGEOT-værksted
eller et andet kvalificeret værksted, inden du
monterer andet elektrisk udstyr eller tilbehør
på bilen.
PEUGEOT påtager sig intet ansvar for
udgifter, der påløber ved reparation af
bilen, eller fejl, som skyldes monteret tilbehør,
der ikke er leveret eller anbefalet af
PEUGEOT, og som ikke er monteret i henhold
til dennes anvisninger, især når det

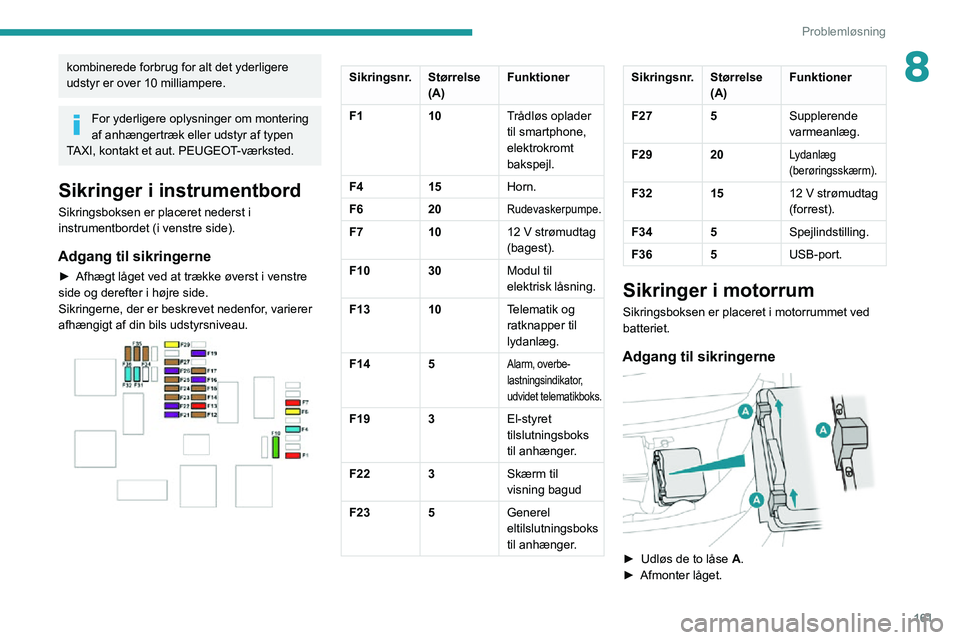

161
Problemløsning
8kombinerede forbrug for alt det yderligere
udstyr er over 10 milliampere.
For yderligere oplysninger om montering
af anhængertræk eller udstyr af typen
TAXI, kontakt et aut. PEUGEOT-værksted.
Sikringer i instrumentbord
Sikringsboksen er placeret nederst i
instrumentbordet (i venstre side).
Adgang til sikringerne
► Afhægt låget ved at trække øverst i venstre side og derefter i højre side.
Sikringerne, der er beskrevet nedenfor, varierer
afhængigt af din bils udstyrsniveau.


Sikringsnr. Størrelse
(A)Funktioner
F1 10Trådløs oplader
til smartphone,
elektrokromt
bakspejl.
F4 15Horn.
F6 20
Rudevaskerpumpe.
F71012 V strømudtag (bagest).
F10 30Modul til
elektrisk låsning.
F13 10Telematik og
ratknapper til
lydanlæg.
F14 5
Alarm, overbe-
lastningsindikator,
udvidet telematikboks.
F19 3El-styret
tilslutningsboks
til anhænger.
F22 3Skærm til
visning bagud
F23 5Generel
eltilslutningsboks
til anhænger.
Sikringsnr.Størrelse
(A)Funktioner
F27 5Supplerende
varmeanlæg.
F29 20
Lydanlæg
(berøringsskærm).
F321512 V strømudtag (forrest).
F34 5Spejlindstilling.
F36 5USB-port.
Sikringer i motorrum
Sikringsboksen er placeret i motorrummet ved
batteriet.
Adgang til sikringerne

► Udløs de to låse A.► Afmonter låget.

162
Problemløsning

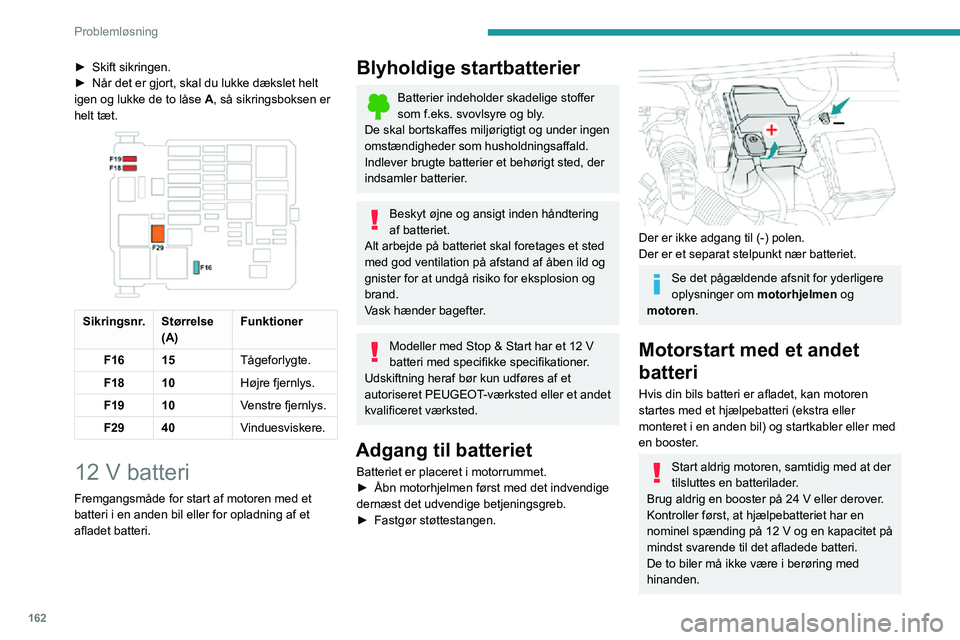

► Skift sikringen.► Når det er gjort, skal du lukke dækslet helt igen og lukke de to låse A, så sikringsboksen er
helt tæt.


Sikringsnr. Størrelse
(A) Funktioner
F16 15 TÃ¥geforlygte.
F18 10 Højre fjernlys.
F19 10 Venstre fjernlys.
F29 40 Vinduesviskere.
12 V batteri
Fremgangsmåde for start af motoren med et
batteri i en anden bil eller for opladning af et
afladet batteri.
Blyholdige startbatterier
Batterier indeholder skadelige stoffer som f.eks. svovlsyre og bly.
De skal bortskaffes miljørigtigt og under ingen
omstændigheder som husholdningsaffald.
Indlever brugte batterier et behørigt sted, der
indsamler batterier.
Beskyt øjne og ansigt inden håndtering
af batteriet.
Alt arbejde på batteriet skal foretages et sted
med god ventilation på afstand af åben ild og
gnister for at undgå risiko for eksplosion og
brand.
Vask hænder bagefter.
Modeller med Stop & Start har et 12 V
batteri med specifikke specifikationer.
Udskiftning heraf bør kun udføres af et
autoriseret PEUGEOT-værksted eller et andet
kvalificeret værksted.
Adgang til batteriet
Batteriet er placeret i motorrummet.► Åbn motorhjelmen først med det indvendige dernæst det udvendige betjeningsgreb.► Fastgør støttestangen.

Der er ikke adgang til (-) polen.
Der er et separat stelpunkt nær batteriet.
Se det pågældende afsnit for yderligere
oplysninger om motorhjelmen og
motoren.
Motorstart med et andet
batteri
Hvis din bils batteri er afladet, kan motoren
startes med et hjælpebatteri (ekstra eller
monteret i en anden bil) og startkabler eller med
en booster.
Start aldrig motoren, samtidig med at der
tilsluttes en batterilader.
Brug aldrig en booster på 24 V eller derover.Kontroller først, at hjælpebatteriet har en nominel spænding på 12 V og en kapacitet på mindst svarende til det afladede batteri.
De to biler må ikke være i berøring med
hinanden.

163
Problemløsning

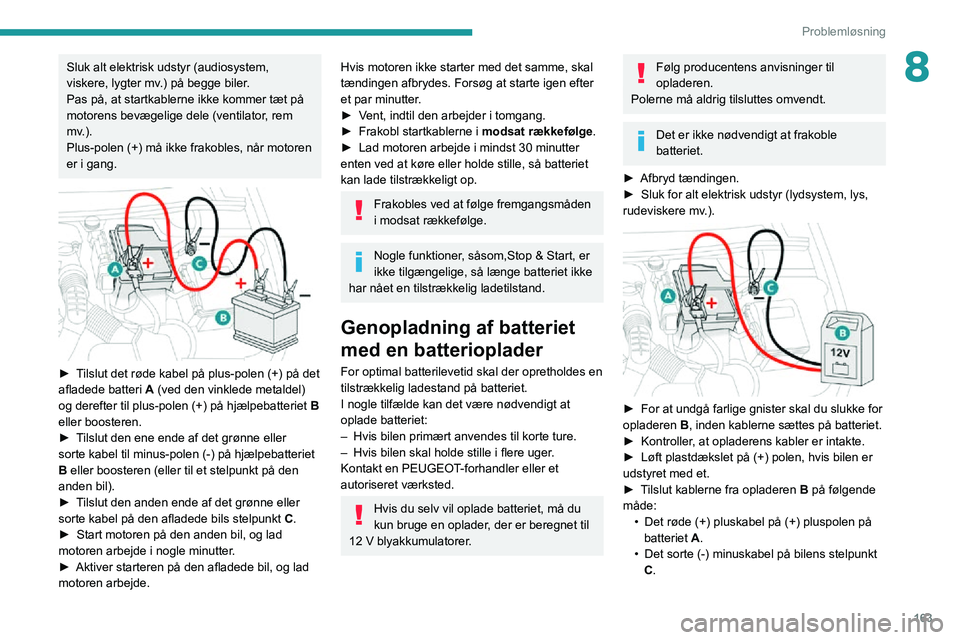

8Sluk alt elektrisk udstyr (audiosystem,
viskere, lygter mv.) på begge biler.
Pas på, at startkablerne ikke kommer tæt på
motorens bevægelige dele (ventilator, rem
mv.).
Plus-polen (+) må ikke frakobles, når motoren
er i gang.


► Tilslut det røde kabel på plus-polen (+) på det afladede batteri A (ved den vinklede metaldel)
og derefter til plus-polen (+) på hjælpebatteriet B
eller boosteren.
► Tilslut den ene ende af det grønne eller sorte kabel til minus-polen (-) på hjælpebatteriet
B eller boosteren (eller til et stelpunkt på den
anden bil).
► Tilslut den anden ende af det grønne eller sorte kabel på den afladede bils stelpunkt C.
► Start motoren på den anden bil, og lad motoren arbejde i nogle minutter.► Aktiver starteren på den afladede bil, og lad motoren arbejde.
Hvis motoren ikke starter med det samme, skal
tændingen afbrydes. Forsøg at starte igen efter
et par minutter.
► Vent, indtil den arbejder i tomgang.► Frakobl startkablerne i modsat rækkefølge.► Lad motoren arbejde i mindst 30 minutter enten ved at køre eller holde stille, så batteriet
kan lade tilstrækkeligt op.
Frakobles ved at følge fremgangsmåden
i modsat rækkefølge.
Nogle funktioner, såsom,Stop & Start, er
ikke tilgængelige, så længe batteriet ikke
har nået en tilstrækkelig ladetilstand.
Genopladning af batteriet
med en batterioplader
For optimal batterilevetid skal der opretholdes en
tilstrækkelig ladestand på batteriet.
I nogle tilfælde kan det være nødvendigt at
oplade batteriet:
– Hvis bilen primært anvendes til korte ture.– Hvis bilen skal holde stille i flere uger .Kontakt en PEUGEOT-forhandler eller et
autoriseret værksted.
Hvis du selv vil oplade batteriet, må du
kun bruge en oplader, der er beregnet til
12 V blyakkumulatorer.
Følg producentens anvisninger til
opladeren.
Polerne må aldrig tilsluttes omvendt.
Det er ikke nødvendigt at frakoble
batteriet.
► Afbryd tændingen.► Sluk for alt elektrisk udstyr (lydsystem, lys, rudeviskere mv.).

► For at undgå farlige gnister skal du slukke for opladeren B, inden kablerne sættes på batteriet.► Kontroller , at opladerens kabler er intakte.► Løft plastdækslet på (+) polen, hvis bilen er udstyret med et.► Tilslut kablerne fra opladeren B på følgende
måde:
• Det røde (+) pluskabel på (+) pluspolen på
batteriet A.• Det sorte (-) minuskabel på bilens stelpunkt C.

164
Problemløsning
Bugsering
Fremgangsmåde for at få bugseret egen bil eller bugsere en anden b\
il med bugserkrogen.
Generelle anbefalinger
Overhold den gældende lovgivning i det land, hvor du kører.
Kontroller, at det trækkende køretøjs vægt er højere end det bugser\
ede køretøjs vægt.
Føreren skal blive ved rattet på det bugserede køretøj og sk\
al have et gyldigt kørekort.
Ved bugsering med alle fire hjul på jorden skal der altid anvendes en bugserstang. Reb og remme er ikke tilladt.
Det trækkende køretøj skal starte langsomt.
Ved bugsering med motoren slået fra fungerer bremsesystemet og servost\
yringen ikke.
Man skal kontakte et professionelt vejhjælpsfirma, hvis:– man oplever motorstop på motorvej eller større veje.– gearkassen ikke kan sættes i frigear, rattet ikke kan låses op, parkeringsbremsen ikke kan deaktiveres.– det ikke er muligt at bugsere en bil med automatisk gearkasse med kør\
ende motor.– bugsering foregår med kun to hjul på jorden.
– bilen har 4-hjulstræk.– man ikke har en godkendt bugserstang.

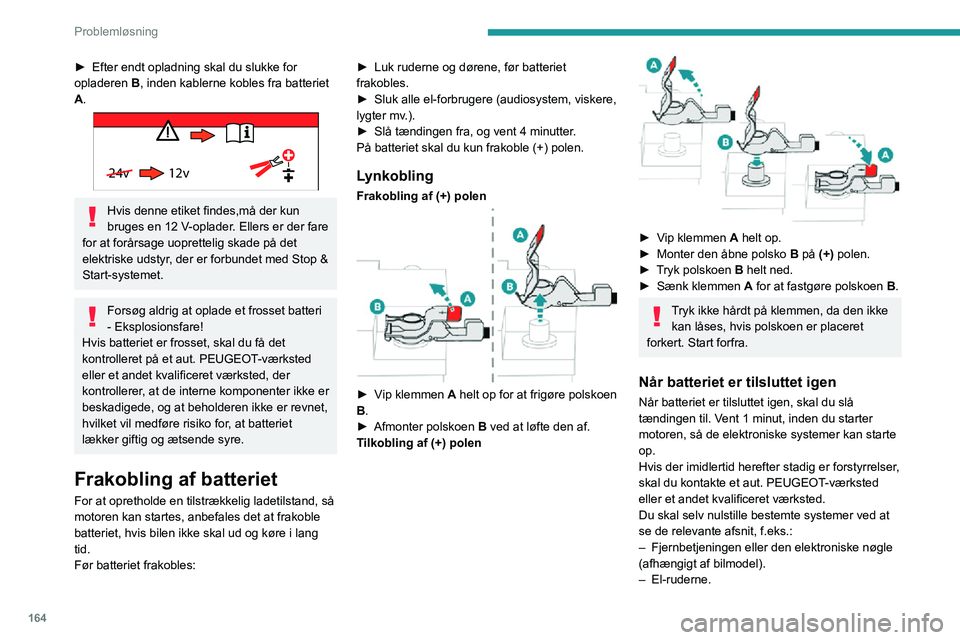

â–º Efter endt opladning skal du slukke for opladeren B, inden kablerne kobles fra batteriet
A.

24v 12v
Hvis denne etiket findes,må der kun bruges en 12 V-oplader. Ellers er der fare for at forårsage uoprettelig skade på det
elektriske udstyr, der er forbundet med Stop &
Start-systemet.
Forsøg aldrig at oplade et frosset batteri
- Eksplosionsfare!
Hvis batteriet er frosset, skal du få det
kontrolleret på et aut. PEUGEOT-værksted
eller et andet kvalificeret værksted, der
kontrollerer, at de interne komponenter ikke er
beskadigede, og at beholderen ikke er revnet,
hvilket vil medføre risiko for, at batteriet
lækker giftig og ætsende syre.
Frakobling af batteriet
For at opretholde en tilstrækkelig ladetilstand, så
motoren kan startes, anbefales det at frakoble
batteriet, hvis bilen ikke skal ud og køre i lang
tid.
Før batteriet frakobles:
► Luk ruderne og dørene, før batteriet frakobles.► Sluk alle el-forbrugere (audiosystem, viskere, lygter mv.).► Slå tændingen fra, og vent 4 minutter .På batteriet skal du kun frakoble (+) polen.
Lynkobling
Frakobling af (+) polen

► Vip klemmen A helt op for at frigøre polskoen
B.
► Afmonter polskoen B ved at løfte den af.
Tilkobling af (+) polen


► Vip klemmen A helt op.► Monter den åbne polsko B på (+) polen.► Tryk polskoen B helt ned.► Sænk klemmen A for at fastgøre polskoen B.
Tryk ikke hårdt på klemmen, da den ikke kan låses, hvis polskoen er placeret
forkert. Start forfra.
NÃ¥r batteriet er tilsluttet igen
Når batteriet er tilsluttet igen, skal du slå
tændingen til. Vent 1 minut, inden du starter
motoren, så de elektroniske systemer kan starte
op.
Hvis der imidlertid herefter stadig er forstyrrelser,
skal du kontakte et aut. PEUGEOT-værksted
eller et andet kvalificeret værksted.
Du skal selv nulstille bestemte systemer ved at
se de relevante afsnit, f.eks.:
– Fjernbetjeningen eller den elektroniske nøgle (afhængigt af bilmodel).– El-ruderne.

165
Problemløsning

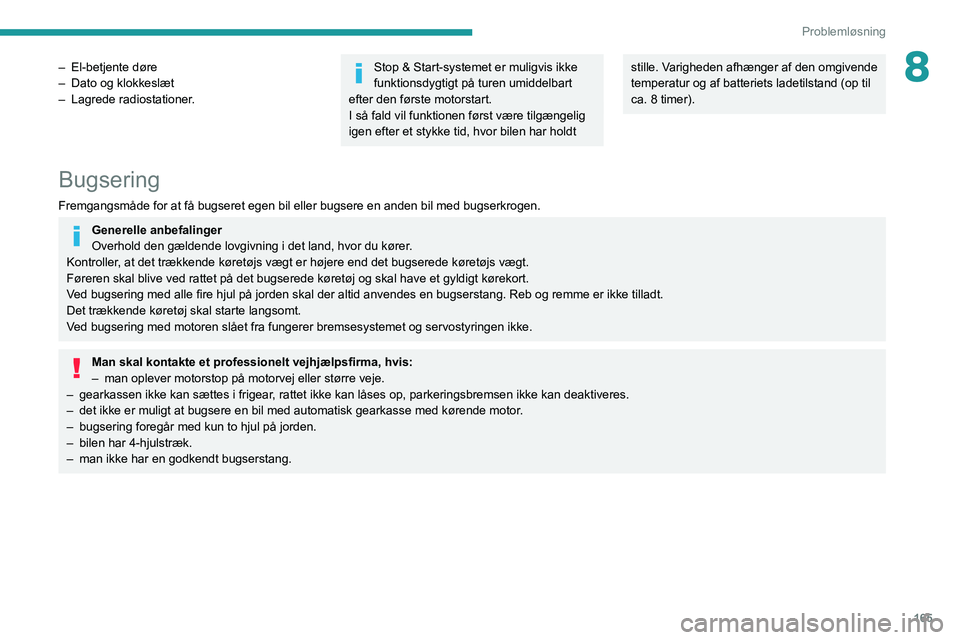

8– El-betjente døre– Dato og klokkeslæt– Lagrede radiostationer.
Stop & Start-systemet er muligvis ikke
funktionsdygtigt på turen umiddelbart
efter den første motorstart.
I så fald vil funktionen først være tilgængelig
igen efter et stykke tid, hvor bilen har holdt stille. Varigheden afhænger af den omgivende
temperatur og af batteriets ladetilstand (op til
ca. 8 timer).
Bugsering
Fremgangsmåde for at få bugseret egen bil eller bugsere en anden b\
il med bugserkrogen.
Generelle anbefalinger
Overhold den gældende lovgivning i det land, hvor du kører.
Kontroller, at det trækkende køretøjs vægt er højere end det bugser\
ede køretøjs vægt.
Føreren skal blive ved rattet på det bugserede køretøj og sk\
al have et gyldigt kørekort.
Ved bugsering med alle fire hjul på jorden skal der altid anvendes en bugserstang. Reb og remme er ikke tilladt.
Det trækkende køretøj skal starte langsomt.
Ved bugsering med motoren slået fra fungerer bremsesystemet og servost\
yringen ikke.
Man skal kontakte et professionelt vejhjælpsfirma, hvis:– man oplever motorstop på motorvej eller større veje.– gearkassen ikke kan sættes i frigear , rattet ikke kan låses op, parkeringsbremsen ikke kan deaktiveres.– det ikke er muligt at bugsere en bil med automatisk gearkasse med kør\
ende motor .– bugsering foregår med kun to hjul på jorden.
– bilen har 4-hjulstræk.– man ikke har en godkendt bugserstang.

166

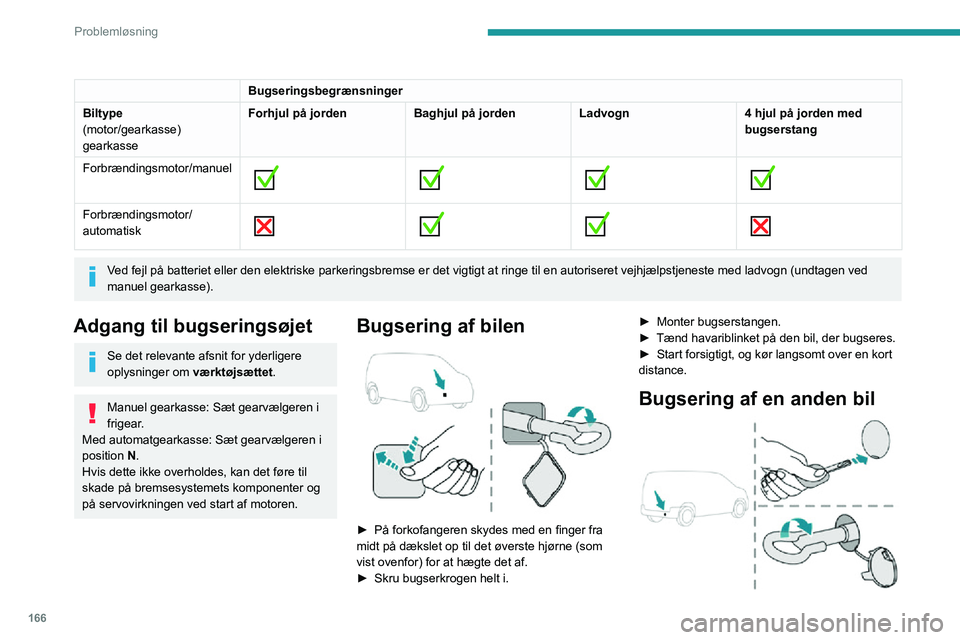

Problemløsning
Bugseringsbegrænsninger
Biltype
(motor/gearkasse)
gearkasse Forhjul på jorden
Baghjul på jordenLadvogn4 hjul på jorden med
bugserstang
Forbrændingsmotor/manuel








Forbrændingsmotor/
automatisk





Ved fejl på batteriet eller den elektriske parkeringsbremse er det vig\
tigt at ringe til en autoriseret vejhjælpstjeneste med ladvogn (undtagen ve\
d
manuel gearkasse).
Adgang til bugseringsøjet
Se det relevante afsnit for yderligere
oplysninger om
værktøjsættet.
Manuel gearkasse: Sæt gearvælgeren i
frigear.
Med automatgearkasse: Sæt gearvælgeren i
position N.
Hvis dette ikke overholdes, kan det føre til
skade på bremsesystemets komponenter og
på servovirkningen ved start af motoren.
Bugsering af bilen

► På forkofangeren skydes med en finger fra midt på dækslet op til det øverste hjørne (som
vist ovenfor) for at hægte det af.
â–º Skru bugserkrogen helt i.
► Monter bugserstangen.► Tænd havariblinket på den bil, der bugseres.► Start forsigtigt, og kør langsomt over en kort distance.
Bugsering af en anden bil

167
Problemløsning

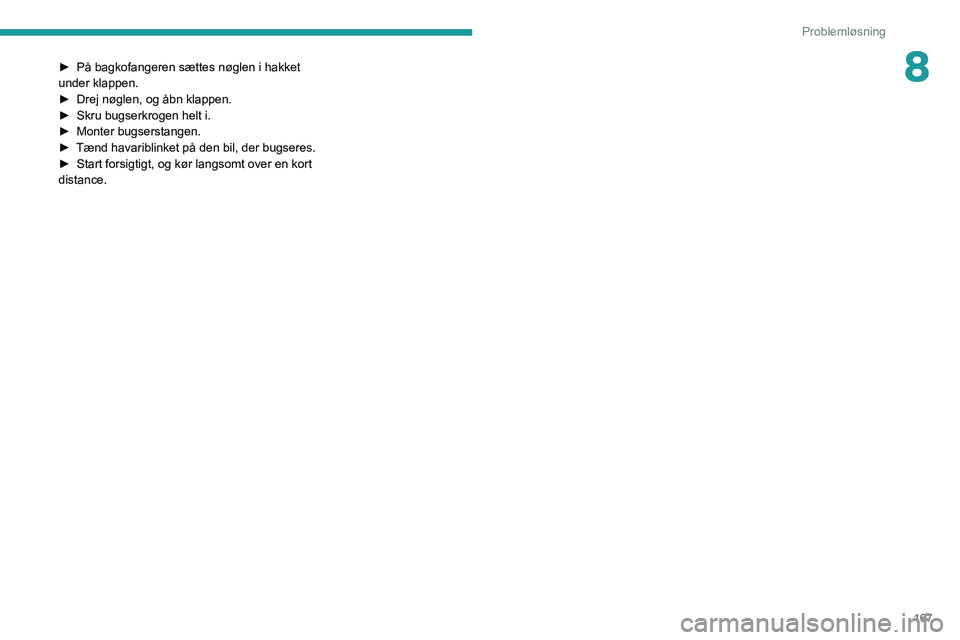

8► På bagkofangeren sættes nøglen i hakket under klappen.► Drej nøglen, og åbn klappen.► Skru bugserkrogen helt i.► Monter bugserstangen.► Tænd havariblinket på den bil, der bugseres.► Start forsigtigt, og kør langsomt over en kort distance.

168

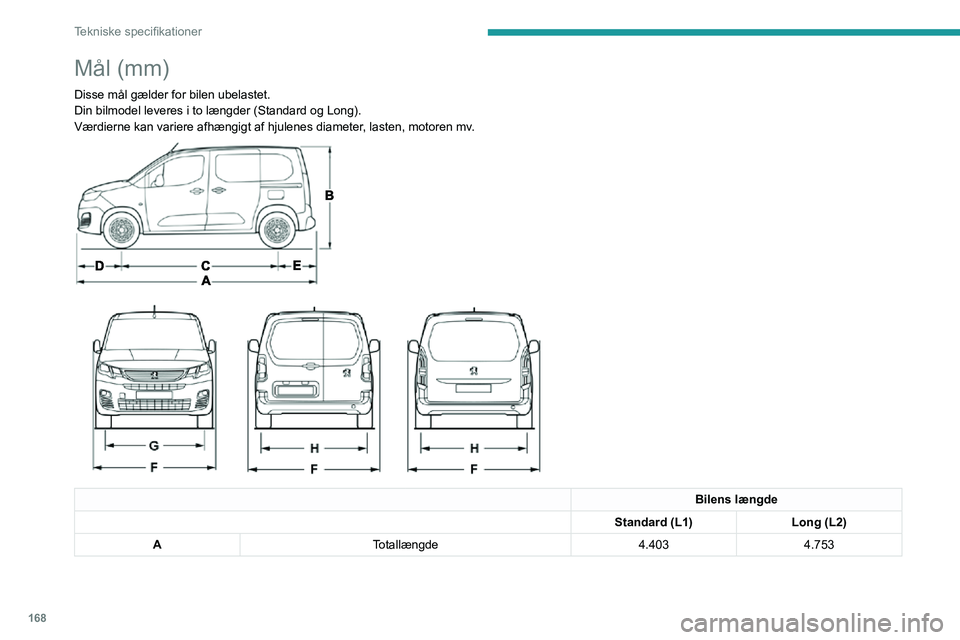

Tekniske specifikationer
MÃ¥l (mm)
Disse mål gælder for bilen ubelastet.Din bilmodel leveres i to længder (Standard og Long).Værdierne kan variere afhængigt af hjulenes diameter, lasten, motoren mv.


Bilens længde
Standard (L1) Long (L2)
A Totallængde 4.4034.753
Bilens længde
BTotalhøjde Standardmodel 1.796-1.8251.812-1.820
Arbejdspladsversion 1.840-1.8601.849-1.860
C Akselafstand 2.7852.975
D Forreste overhæng 892
E Bageste overhæng 726886
F Bredde tommer spejle Indfoldet 1.921
Udfoldet 2.107
G Sporvidde forrest 1.553/1.5631.553
H Sporvidde bagest 1.569/1.5771.549/1.568


Bilens længde
Standard (L1) Long (L2)
I Indvendig bredde mellem hjulkasser 1.229
