2. ПОДГОТОВКА
К ДВИЖЕНИЮ 17-47
4. СИСТЕМЫ
БЕЗОПАСНОСТИ 105-126
О Руководстве 4
Отдел информации 4
Внешнее оборудование 6
Оборудование
места водителя 8
Центральная консоль 9
Подготовка к комфортному
вождению 10
Системы обеспечения
обзорности 11
Комфортное вождение 12
Салон автомобиля 13
Обустройство задней части
салона 14
Перевозка детей 15
Комфортный микроклимат 16
1. КРАТКОЕ ЗНАКОМСТВО
С АВТОМОБИЛЕМ4-16
Аварийная световая
сигнализация 105
Стояночный тормоз 105
Система предупреждения при
заезде на стоянку 106
ABS 108
Система экстренного
торможения AFU 108
ASR и ESP 109
Система "Grip control" 110
Ремни безопасности 11 3
Подушки безопасности 11 6
Отключение подушки
безопасности пассажира 11 9
Детские сиденья 120
Рекомендованные кресла 121
Установка 122
Кресла isofi x 125
Блокировка замков для
безопасной перевозки детей 126
3. CИСТЕМЫ ОБЕСПЕЧЕНИЯ
КОМФОРТА 48-104:

8


Оборудование и принадлежности салона




ОБОРУДОВАНИЕ МЕСТА ВОДИТЕЛЯ



1.
Выключатель световых приборов и
указателей поворотов.

2.
Панель приборов с дисплеем.

3.
Выключатели очистителя и
омывателя стекла, бортового
компьютера.

4.
Замок зажигания.

5.
Блок управления автомагнитолой.

6.
Подушка безопасности водителя,
звуковой сигнал.

7.
Механизм регулировки положения
рулевого колеса по высоте и глубине.

8.
Клавиши управления регулятором
и
ограничителем скорости.

9.
Панель выключателей, помощь
при парковке, регулировка фар,
ESP, Стоп & Старт.

10.
Открывание капота.

11 .
Регулировка электрических зеркал
заднего вида.

ABS
32


Пост управления автомобилем

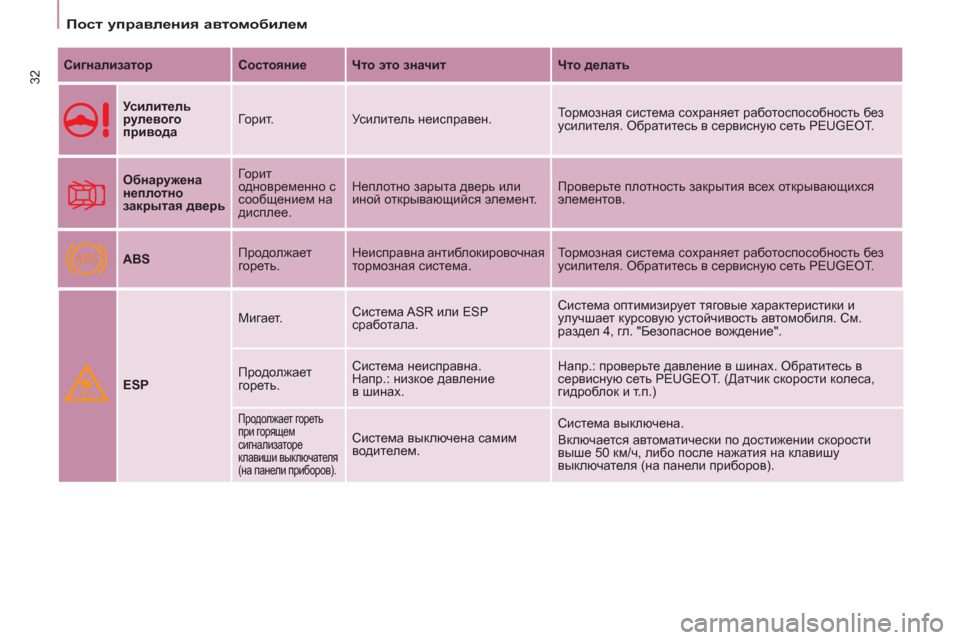

Сигнализатор

Состояние

Что это значит

Что делать




Усилитель
рулевого
привода
Горит. Усилитель неисправен. Тормозная система сохраняет работоспособность без
усилителя. Обратитесь в сервисную сеть PEUGEOT.



Обнаружена
неплотно
закрытая дверь
Горит
одновременно с
сообщением на
дисплее. Неплотно зарыта дверь или
иной открывающийся элемент. Проверьте плотность закрытия всех открывающихся
элементов.



ABS
Продолжает
гореть. Неисправна антиблокировочная
тормозная система. Тормозная система сохраняет работоспособность без
усилителя. Обратитесь в сервисную сеть
PEUGEOT.



ESP
Мигает. Система ASR или ESP
сработала. Система оптимизирует тяговые характеристики и
улучшает курсовую устойчивость автомобиля. См.
раздел 4, гл. "Безопасное вождение".
Продолжает
гореть. Система неисправна.
Напр.: низкое давление
в шинах. Напр.: проверьте давление в шинах. Обратитесь в
сервисную сеть PEUGEOT. (Датчик скорости колеса,
гидроблок и т.п.)

Продолжает гореть
при горящем
сигнализаторе
клавиши выключателя
(на панели приборов).

Система выключена самим
водителем. Система выключена.
Включается автоматически по достижении скорости
выше 50 км/ч, либо после нажатия на клавишу
выключателя (на панели приборов).

47
ПОДГОТОВКА К ДВИЖЕНИЮ
22




Пуск и остановка

СИСТЕМА ПОМОЩИ ПРИ ТРОГАНИИ
НА УКЛОНЕ

Функция, предназначенная для облегчения трогания
автомобиля не уклоне, работает совместно с
системой динамической стабилизации ESP и
активируется при соблюдении следующих условий:


-
автомобиль стоит на уклоне, двигатель
запущен, нога на педали тормоза,

-
уклон дорожного полотна должен составлять
более 5 %,

-
на подъеме коробка передач должна находиться
на нейтральной или какой-либо другой
передаче, но не на передаче заднего хода,

-
на спуске должна быть включена передача
заднего хода.
Функция HCC (Hill Holder Control) или система
помощи при трогании на уклоне это один
из способов повысить комфорт и удобство
пользования автомобилем. Ее нельзя использовать
ни в качестве автоматической парковки, ни в
качестве автоматического стояночного тормоза.


Работа системы

Нажмите одновременно на педали тормоза
и сцепления; как только педаль тормоза
будет отпущена, у Вас останется около двух
секунд на то, чтобы не скатиться назад
и тронуться, не пользуясь стояночным
тормозом.
В момент трогания начинает автоматически
постепенно снижаться давление в
тормозной системе. Этот момент
улавливается по характерному звуку
отпускаемых тормозов,
означающему, что
автомобиль начал приходить в движение.

Контроль исправности

Система помощи при трогании на уклоне не
срабатывает в следующих ситуациях:


- при отпущенной педали сцепления,

- при затянутом стояночном тормозе,

- при выключенном двигателе,

- при заглохшем двигателе.

В случае неисправной
работы системы загорается
эта контрольная лампа и
звучит зуммер, а на дисплее
появляется сообщение.
Обратитесь в
сервисную сеть PEUGEOT
чтобы проверить систему.

ESP OFF
109


Безопасность и вождение


СИСТЕМЫ БЕЗОПАСНОСТИ
4

ПРОТИВОБУКСОВОЧНАЯ СИСТЕМА
(ASR) И СИСТЕМА ДИНАМИЧЕСКОЙ
СТАБИЛИЗАЦИИ
(ESP)

Эти системы связаны с системой ABS и
дополняют ее.
Система динамической стабилизации ASR
необходима для оптимизации тяговитости
и сохранения управляемости автомобиля в
режиме ускорений.
Система оптимизирует распределение
тягового усилия между колесами, чтобы
избежать пробуксовки колес, путем
воздействия на работу тормозных механизмов
отдельных колес и работу двигателя.
Она также помогает улучшить курсовую
устойчивость
автомобиля при разгоне.
Система ESP избавляет Вас от
необходимости "перекладывать руль" в
крайние положения для сохранения курса.
В случае значительного отклонения
действительной траектории от той, которую
задает водитель, система ESP автоматически
воздействует на тормозные механизмы
одного или нескольких колес, а также на
двигатель, чтобы вернуть автомобиль к
движению по заданной траектории.


Отключение систем ASR/ESP

Иногда, в особо тяжелых условиях
вождения (трогание по грязи, застревание
в снегу, езда по зыбкому грунту и т.д.)
возникает необходимость отключить
системы ASR и ESP, чтобы колеса, буксуя,
обеспечивали автомобилю сцепление с
дорогой.
Контроль исправности


Рекомендации

Системы ASR/ESP способны обеспечивать
дополнительную безопасность в условиях
нормального стиля вождения. Их наличие в
комплектации автомобиля не должно побуждать
водителя идти на неоправданные риски и
разгонять автомобиль до чрезмерных скоростей.
Нормальная работа этих систем обеспечивается
при условии обязательного соблюдения
требований производителя, предъявляемых к
качеству шин и колесных дисков, компонентов
тормозной системы,
бортовой электронике, а
также качеству сборочных работ и технического
обслуживания в сервисной сети PEUGEOT.
Если Ваш автомобиль побывал в аварии,
обратитесь в сервисную сеть PEUGEOT для
проверки исправности систем.


Работа систем ASR и ESP

Контрольная лампа мигает,
когда система ASR или ESP
срабатывает.

Повторное включение систем в работу
происходит:


-
автоматически, по достижении скорости 50 км/ч,

В случае неисправности систем
загорается контрольная лампа
и звучит зуммер, а на дисплее
появляется сообщение.
Обратитесь в сервисную сеть
PEUGEOT для проверки работы системы.
Контрольная лампа системы может также
загораться в случае низкого давления
воздуха в шинах. Проверьте давление во
всех колесах.



- Нажмите на выключатель или
поверните ручку
в положение
ESP OFF (в зависимости от
версии).

-
При этом загорается контрольная лампа: с этого
момента системы ASR и ESP не действуют.


- при повторном нажатии на
кнопку выключателя или
при повороте ручки в это
положение (в зависимости
отверсии).

ESP OFF
111


Безопасность и вождение


СИСТЕМЫ БЕЗОПАСНОСТИ
4


Режим ESP, настроенный на
преодоление участков дороги
со слабым проскальзыванием
и рассчитанный на различные
параметры сцепления
с дорожным покрытием, обычно
встречающиеся на практике.
После каждого выключения зажигания
система автоматически возвращается в
режим ESP.

Режим ESP OFF
предназначен
для использования только в
особых случаях, при запуске или
на низкой передаче.
При движении
на скорости
50 км/ч система автоматически
возвращается в режим ESP.
Режим "Движение по снегу"
обеспечивает оптимальное
сцепление с дорожным
покрытием. При трогании
автомобиля с места в этом
режиме вращение каждого из двух передних
колес регулируется системой.
В режиме разгона система оптимизирует
проскальзывание так, чтобы обеспечить
наилучшее ускорение с учетом
фактических
параметров сцепления колес с дорогой.

Режим "Вседорожный" (грязь,
моокрая трава и т.д.) обеспечивает
интенсивную пробуксовку того
колеса, у которого сцепление с
дорогой хуже, чтобы оно могло
удалить из-под себя грязь и "зацепиться"
за дорогу. Одновременно система
перераспределяет большую часть тягового
усилия на другое колесо, имеющее лучшее
сцепление
с поверхностью дороги.
По мере продвижения автомобиля, система
оптимизирует пробуксовывание колес
так, чтобы наилучшим образом учитывать
действия водителя.
Режим "Движение по песку"
допускает минимальную
одновременную пробуксовку
обоих ведущих колес, что
позволяет автомобилю
перемещаться при минимальном риске
увязнуть в песке.
Находясь на песчаном грунте, не включайте
другие режимы - иначе
автомобиль увязнет.

128


Буксировка прицепа




Рекомендации

При эксплуатации в особо тяжелых
условиях (например, при буксировке
прицепа, с которым полная масса
автопоезда близка к предельно допустимой,
в жару, на затяжном подъеме) в двигателе
срабатывает автоматическое устройство
компенсации потерь мощности.

Шины

Проверьте давление воздуха в
шинах автомобиля (см. раздел 8, тема
"Идентификационные данные") и прицепа и
доведите его
до рекомендованных значений. См. раздел 6, тема "Уровни".
В случае загорания сигнализатора
опасного повышения температуры
охлаждающей жидкости остановитесь
и выключите зажигание, как только это
позволят условия движения.


Тормоза

При буксировке прицепа тормозной путь увеличивается.
Всегда двигайтесь с умеренной скоростью, своевременно
переходите на низшие передачи. При торможении плавно
нажимайте на педаль тормоза. Избегайте резких торможений.

Тягово-сцепное устройство

Мы рекомендуем устанавливать
тягово-сцепные устройства и жгуты
электропроводки прицепа только
оригинального производства компании
"Автомобили PEUGEOT", которые были
испытаны на прочность и сертифицированы
еще на стадии разработки Вашего
автомобиля, а также доверять их установку
только специалистам сервисной сети
PEUGEOT.
При установке тягово-сцепного устройства
на стороне, т.е. не в сервисном
центре PEUGEOT, необходимо строго
придерживаться расположенных
сзади заводских точек для монтажа
электрооборудования и следовать
предписаниям изготовителя автомобиля.
Исходя из этих рекомендаций, обращаем
Ваше внимание на риск, связанный с
монтажом тягово-сцепных устройств или
компонентов электрооборудования, не
имеющих одобрения компании "Автомобили
PEUGEOT". Их установка на автомобиль
может вывести из строя его электронную
систему
. Перед тем, как их установить,
проконсультируйтесь у специалистов
сервисной сети PEUGEOT.
Боковой ветер

При буксировке прицепа чувствительность
к боковому ветру увеличивается. Водите
автомобиль плавно, с умеренной скоростью.

ABS/ESP
Системы ABS и ESP действуют только на
автомобиль, а к прицепу они не относятся.

Парковка задним ходом

Бортовая система предупреждения
при заезде
на стоянку задним ходом не
работает, если автомобиль буксирует
прицеп.

156


Замена электрического предохранителя




БЛОК ПРЕДОХРАНИТЕЛЕЙ
В МОТОРНОМ ОТСЕКЕ

Поднимите капот, снимите с фиксаторов
и извлеките соответствующий бл ок
с предохранителями.

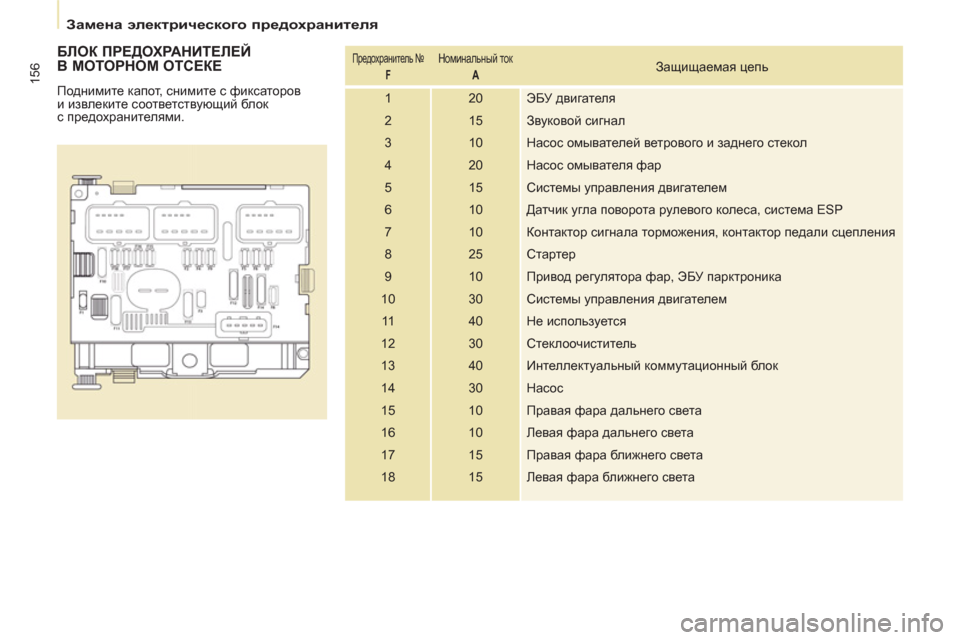

Предохранитель №

F
Номинальный ток


A
Защищаемая цепь
1 20 ЭБУ двигателя
2 15 Звуковой сигнал
3 10 Насос омывателей ветрового и заднего стекол
4 20 Насос омывателя фар
5 15 Системы управления двигателем
6 10 Датчик угла поворота рулевого колеса, система ESP
7 10 Контактор сигнала торможения, контактор педали сцепления
8 25 Стартер
9 10 Привод регулятора фар, ЭБУ парктроника
10
30 Системы управления двигателем
11 40 Не используется
12 30 Стеклоочиститель
13 40 Интеллектуальный коммутационный бл ок
14 30 Насос
15 10 Правая фара дальнего света
16 10 Левая фара дальнего света
17 15 Правая фара ближнего света
18 15 Левая фара ближнего света

9.50
09

НАСТРОЙКА ДИСПЛЕЯ

МЕСЯ
Ц

ДЕНЬ


ЧА
СЫ


МИН
УТЫ
ГО
Д


ИНДИКАЦИЯ 12 Ч/24 Ч


ЯЗЫКИ

ИТАЛЬЯН
СКИЙ

НИ
ДЕРЛАНДСКИЙ


ПОРТУГАЛЬСКИЙ


ПОРТУГАЛЬСКИЙ
(БРАЗИЛ. ДИАЛЕКТ)


ФРАНЦУЗСКИЙ


НЕМЕ
ЦКИЙ


АНГЛИЙСКИЙ

И
СПАНСКИЙ


1
2
2
2
2
2
2
1
2
2
2
2
2
2
2
2
DISPLAY ADJUST
MONTH
DATE
HOUR
MINUTES
YEAR
12 H/24 H MODE
LANGUAGE
ITALIANO
NEDERLANDS
PORTUGUES
PORTUGUES-BRASIL FRANCAI
S
DEUTSCH
ENGLISH
ESPANOL

167


Наружное оборудование автомобиля

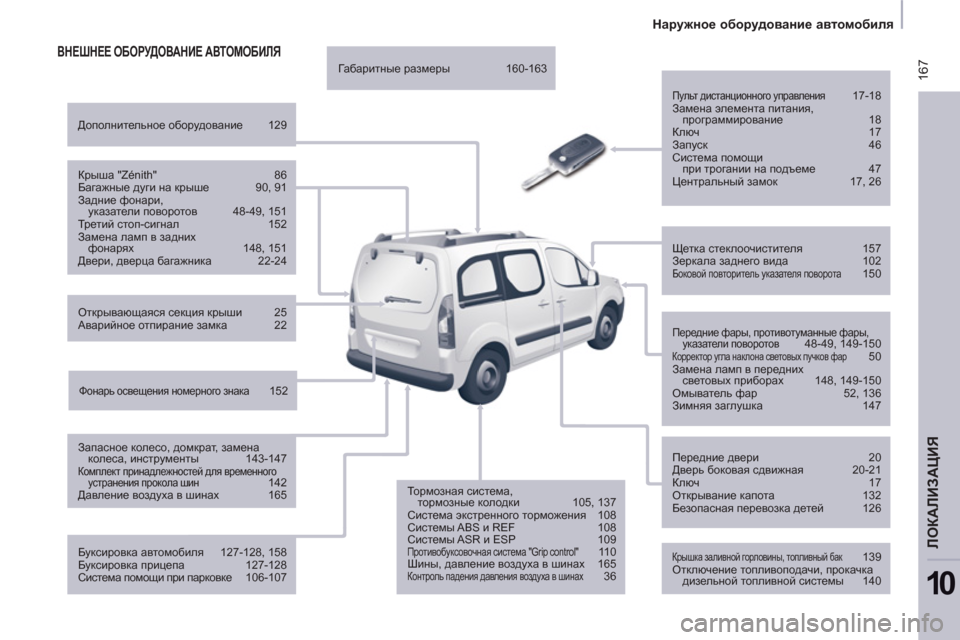

ЛОКАЛИЗАЦИЯ
10

ВНЕШНЕЕ ОБОРУДОВАНИЕ АВТОМОБИЛЯ

Пульт дистанционного управления 17-18
Замена элемента питания,
программирование 18
Ключ 17
Запуск 46
Система помощи
при трогании на подъеме 47
Центральный замок 17, 26


Крышка заливной горловины, топливный бак 139
Отключение топливоподачи, прокачка
дизельной топливной системы 140

Щетка стеклоочистителя 157
Зеркала заднего вида 102

Боковой повторитель указателя поворота 150

Передние фары, противотуманные фары,
указатели поворотов 48-49, 149-150
Корректор угла наклона световых пучков фар 50
Замена ламп в передних
световых приборах 148, 149-150
Омыватель фар 52, 136
Зимняя заглушка 147

Передние двери 20
Дверь боковая сдвижная 20-21
Ключ 17
Открывание капота 132
Безопасная перевозка детей 126

Буксировка автомобиля 127-128, 158
Буксировка прицепа 127-128
Система помощи при парковке 106-107
Открывающаяся секция крыши 25
Аварийное отпирание замка 22

Запасное колесо, домкрат, замена
колеса, инструменты 143-147
Комплект принадлежностей для временного
устранения прокола шин 142
Давление воздуха в шинах 165
Крыша "Zénith" 86
Багажные дуги на крыше 90, 91
Задние фонари,
указатели поворотов 48-49, 151
Третий стоп-сигнал 152
Замена ламп в задних
фонарях 148, 151
Двери, дверца багажника 22-24
Дополнительное оборудование 129


Фонарь освещения номерного знака 152
Габаритные размеры 160-163

Тормозная система,
тормозные колодки 105, 137
Система экстренного торможения 108
Системы ABS и REF 108
Системы ASR и ESP 109

Противобуксовочная система "Grip control" 110
Шины, давление воздуха в шинах 165

Контроль падения давления воздуха в шинах 36
