bluetooth Peugeot Partner Tepee 2011 Инструкция по эксплуатации (in Russian)

3

Содержание

СОДЕРЖАНИЕ
9. БОРТОВЫЕ СИСТЕМЫ5. ДОПОЛНИТЕЛЬНОЕ
ОБОРУДОВАНИЕ127-130
6. ТЕКУЩИЕ
ПРОВЕРКИ 131-140
7. СЛУЖБА БЫСТРОЙ
ПОМОЩИ 141-159


Экстренная помощь или
техподдержка 9.1
Система WIP Nav 9.3

Телефон с функцией "Bluetooth" 9.23
Система WIP Sound 9.35

USB устройство - WIP Plug 9.42
WIP Bluetooth 9.45 Буксировка прицепа 127
Дополнительное
оборудование 129
Открывание капота 132
Бензиновый двигатель 133
Дизельный двигатель 134
Уровни 135
Контрольные проверки 137
Топливо 139
Отключение
подачи топлива 140
Насос для подкачки дизельного
топлива вручную 140Аккумуляторная батарея 141
Комплект принадлежностей
для устранения прокола 142
Замена колеса 143
Съемная зимняя заслонка 147
Замена ламп 148
электрический
предохранитель 153
щетка стеклоочистителя 157
Буксировка
Вашего автомобиля 158
8. ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ 160-166
Габаритные размеры 160
Массы 164
Идентификационные
таблички 165
10. ЛОКАЛИЗАЦИЯ 167-172
Внешнее оборудование
автомобиля 167
Оборудование
места водителя 168
Оборудование и
принадлежности салона 170
Технические характеристики и
обслуживание автомобиля 171

WIP: аббревиатура
"World In PEUGEOT"
является совместным
наименованием новейших
систем радионавигационного
оборудования. В разделе "Высокие
технологии на борту" дано
описание новейших систем
радионавигации.
В разделе "Местонахождение"
даны номера страниц,
на которых расположены
интересующие Вас
системы и оборудование,
показанные на рисунке с
изображением автомобиля
("визуальный индекс").

9.3
Вашим автомобилем. В случае ее переноса на
другой автомобиль, обратитесь в сервисную сеть
PEUGEOT, чтобы настроить конфигурацию.
Некоторые представленные в данном руководстве функции появятся в комплектации автомобиля втечение текущего модельного года.

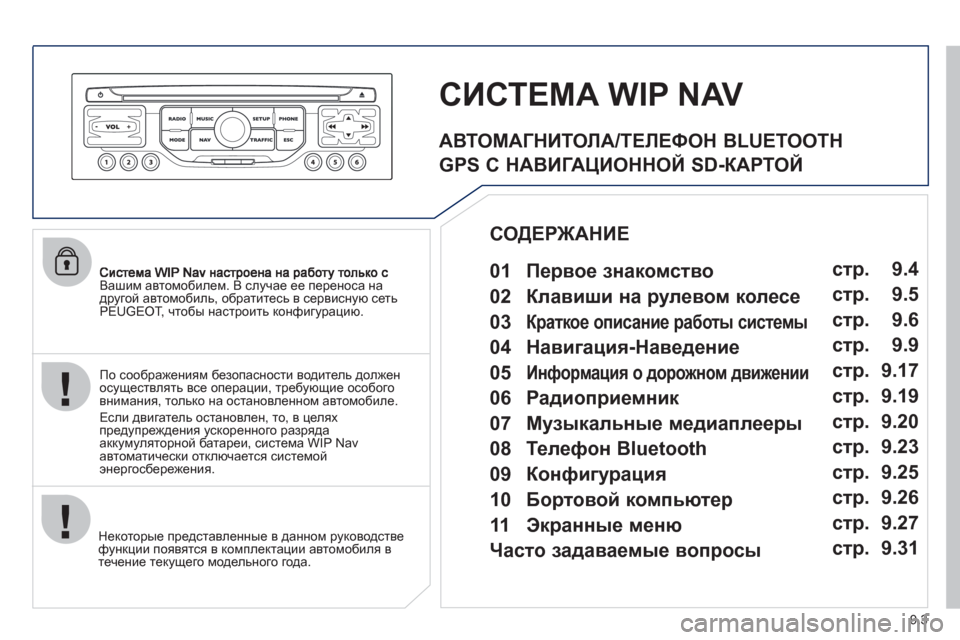

СИСТЕМА WIP NAV


По соображениям безопасности водитель должен осуществлять все операции, требующие особого
внимания, только на остановленном автомобиле.
Если двигатель остановлен, то, в целях
п
редупреждения ускоренного разрядааккумуляторной батареи, система WIP Nav автоматически отключается системой энергосбережения.


АВТОМАГНИТОЛА/ТЕЛЕФОН BLUETOOTH
GPS С НАВИГАЦИОННОЙ SD-КАРТОЙ

01 Первое знакомство
СОДЕРЖАНИЕ


02 Клавиши на рулевом колесе

03
Краткое описание работы системы


04 Навигация-Наведение

05
Информация о дорожном движении



06 Радиоприемник

07 Музыкальные медиаплееры

08 Телефон Bluetooth

09 Конфигурация

10 Бортовой компьютер стр.
стр.
стр.
стр.
стр.
стр.
стр.
стр.
стр.
стр.

11 Экранные меню

Часто задаваемые вопросы стр.
стр. 9.4
9.5
9.6
9.9
9.17
9.19
9.20
9.23
9.25
9.26
9.27
9.31

9.23
08
1
2
3
2 1 4
*

Предоставляемые услуги зависят от сети, SIM-карты и совместимости используемых аппаратов Bluetooth. Проверьте по
инструкции к вашему телефону и у вашего оператора связи услуги, к
которым вам предоставлен доступ. Перечень мобильных телефонов,
предлагающих оптимальный набор услуг, имеется в дилерской сети.

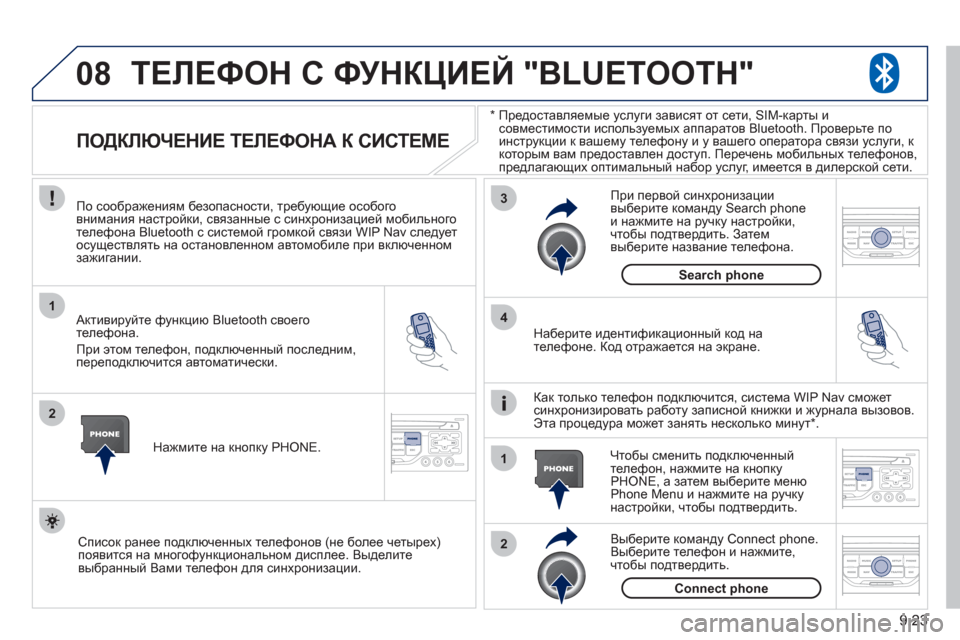

ТЕЛЕФОН С ФУНКЦИЕЙ "BLUETOOTH"















ПОДКЛЮЧЕНИЕ ТЕЛЕФОНА К СИСТЕМЕ



По соображениям безопасности, требующие особого
внимания настройки, связанные с синхронизацией мобильного телефона Bluetooth с системой громкой связи WIP Nav следует осуществлять на остановленном автомобиле при включенномзажигании.

Активир
уйте функцию Bluetooth своего телефона.

При этом телефон, подключенный последним,
переподключится автоматически.Наберите идентификационный код нателефоне. Код отражается на экране.

Чтобы сменить по
дключенный телефон, нажмите на кнопку PHONE, а затем выберите менюPhone Menu и нажмите на ручку
настройки, чтобы подтвердить. Как только телефон подключится, система WIP Nav сможет
синхронизировать работу записной книжки и журнала вызовов. Эта процедура может занять несколько минут *
.

Вы
берите команду Connect phone.
Выберите телефон и нажмите,
чтобы подтвердить. Список ранее подключенных телефонов (не более четырех)
появится на многофункциональном дисплее. Выделите
выбранный Вами телефон для синхронизации. Нажмите на кнопк
у PHONE.
П
ри первой синхронизации
выберите команду Search phone и нажмите на ручку настройки,
чтобы подтвердить. Затем
выберите название телефона.
Search
phone
Connect phone

9.24
08
1
3 2
2 1на No, чтобы его отклонить, подтвердите
выбор нажатием на ручку настройки.

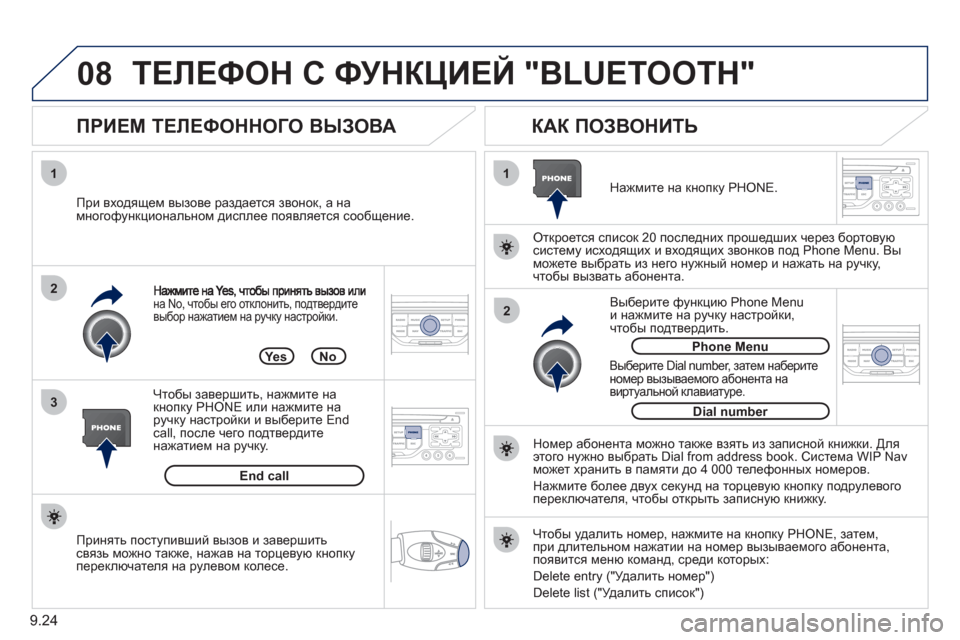

ПРИЕМ ТЕЛЕФОННОГО ВЫЗОВА
КАК ПОЗВОНИТЬ

При входящем вызове раздается звонок, а намногофункциональном дисплее появляется сообщение.
Yes
Что
бы завершить, нажмите на
кнопку PHONE или нажмите на
ручку настройки и выберите Endcall, после чего подтвердите
нажатием на ручку.
End callНажмите на кнопк
у PHONE.

Выберите Dial number, затем наберите
номер вызываемого абонента на
вирт
уальной клавиатуре.
No
Выберите функцию Phone Menu
и нажмите на ручку настройки,
чтобы подтвердить.
Откроется список 20 последних прошедших через бортов
уюсистему исходящих и входящих звонков под Phone Menu. Выможете выбрать из него нужный номер и нажать на ручку,
чтобы вызвать абонента.

Номер абонента можно также взять из записной книжки. Для
этого нужно выбрать Dial from address book. Система WIP Navможет хранить в памяти до 4 000 телефонных номеров.
Нажмите
более двух секунд на торцевую кнопку подрулевого
переключателя, чтобы открыть записную книжку.
Phone Menu
Dial number

Что
бы удалить номер, нажмите на кнопку PHONE, затем,
при длительном нажатии на номер вызываемого абонента,
появится меню команд, среди которых:
Delete entr
y ("Удалить номер")
Delete list
("Удалить список")


ТЕЛЕФОН С ФУНКЦИЕЙ "BLUETOOTH"



Принять поступивший вызов и завершить связь можно также, нажав на торцевую кнопкупереключателя на рулевом колесе.

9.34

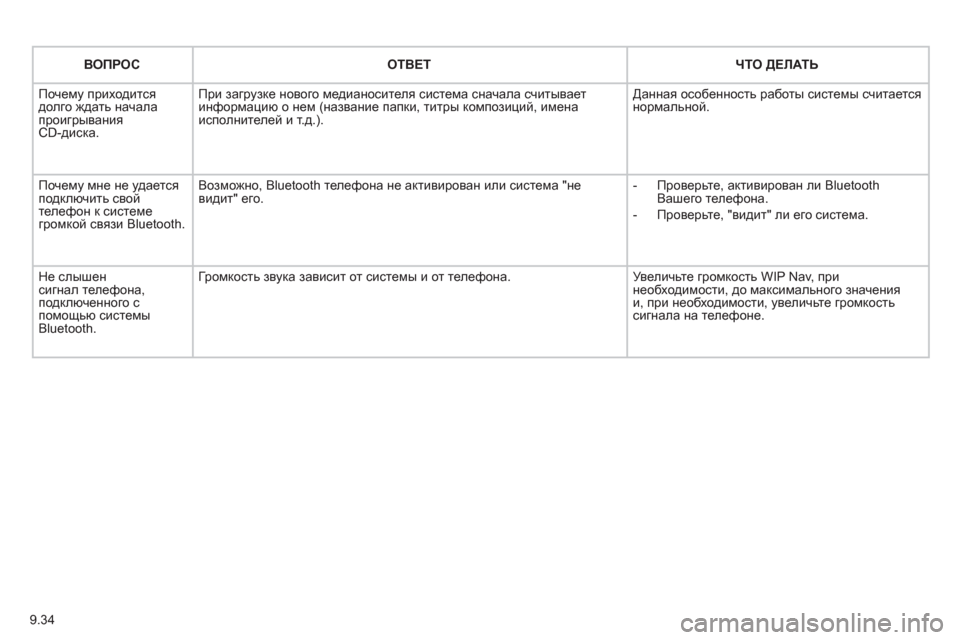

ВОПРОСОТВЕТ ЧТО ДЕЛАТЬ
Почему приходитсядолго ждать начала
проигрывания CD-диска.
При загрузке нового медианосителя система сначала считывает
информацию о нем (название папки, титры композиций, имена
исполнителей и т.д.). Данная особенность работы системы считается
нормальной.

Почему мне не удается
подключить свойтелефон к системе
громкой связи Bluetooth.
Возможно, Bluetooth телефона не активирован или система "не
видит" его.
- Проверьте, активирован ли BluetoothВашего телефона.

- Проверьте, "видит" ли его система.
Н
е слышен сигнал телефона,
подключенного с
помощью системы
Bluetooth.Громкость зв
ука зависит от системы и от телефона. Увел и ч ьте громкость WIP Nav, при
необходимости, до максимального значенияи, при необходимости, увеличьте громкость сигнала на телефоне.

9.35

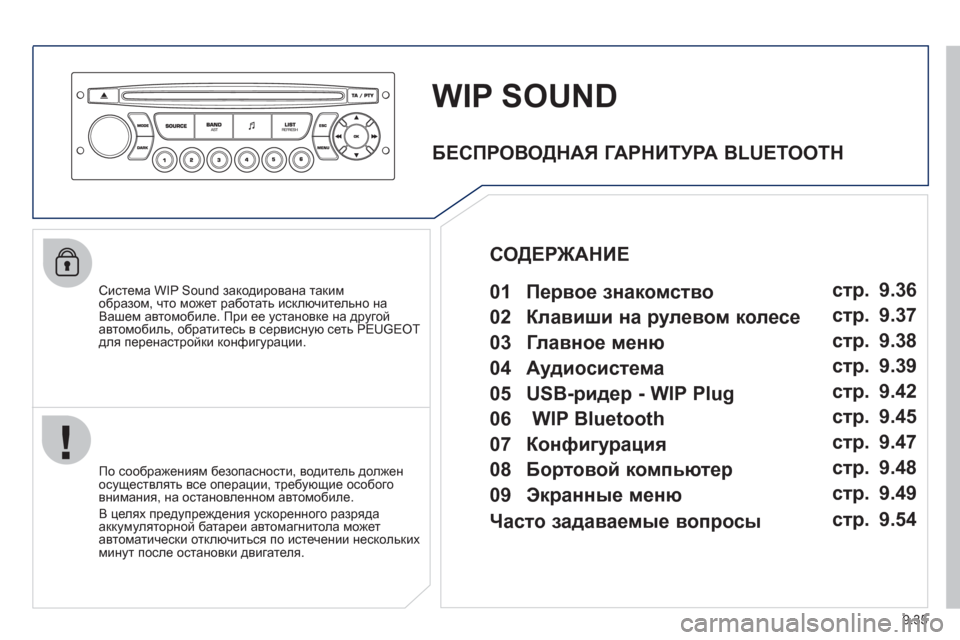

WIP SOUND
Система WIP Sound закодирована таким
образом, что может работать исключительно на
Вашем автомобиле. При ее установке на другой
автомобиль, обратитесь в сервисную сеть PEUGEOT
для перенастройки конфигурации.

По соо
бражениям безопасности, водитель должен
осуществлять все операции, требующие особого
внимания, на остановленном автомобиле.
В целях пред
упреждения ускоренного разряда
аккумуляторной батареи автомагнитола можетавтоматически отключиться по истечении нескольких минут после остановки двигателя.


БЕСПРОВОДНАЯ ГАРНИТУРА BLUETOOTH

01 Первое знакомство

02 Клавиши на рулевом колесе

03 Главное меню

04 Аудиосистема

05 USB-ридер - WIP Plug

06 WIP Bluetooth

07 Конфигурация

08 Бортовой компьютер

09 Экранные меню стр.
стр.
стр.
стр.
стр.
стр.
стр.
стр.
стр. 9.36
9.37
9.38
9.39
9.42
9.45
9.47
9.48
9.49
СОДЕРЖАНИЕ


Часто задаваемые вопросы стр. 9.54

9.45
06
1
2
3
4
5
6
7
8
9
10

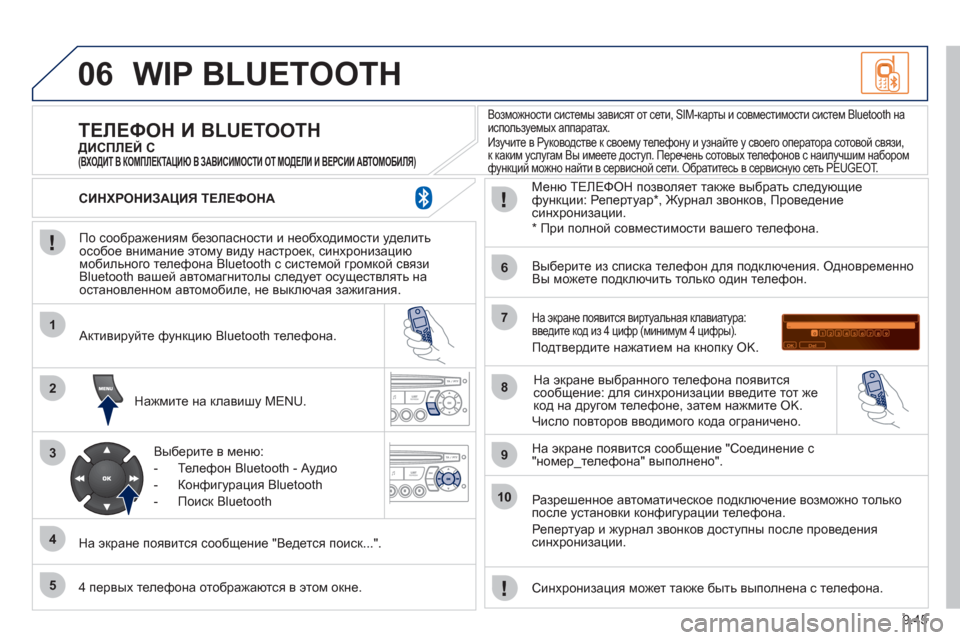

WIP BLUETOOTH

По соображениям безопасности и необходимости уделитьособое внимание этому виду настроек, синхронизациюмобильного телефона Bluetooth с системой громкой связи Bluetooth вашей автомагнитолы следует осуществлять на остановленном автомобиле, не выключая зажигания.
Нажмите на клавишу MENU.
На эк
ране появится сообщение "Ведется поиск...".
Активир
уйте функцию Bluetooth телефона.
Выбе
рите в меню:
- Телефон Bluetooth - А
удио
- Конфиг
урация Bluetooth
-
Поиск Bluetooth
Возможности системы зависят от сети, SIM-карты и совместимости систем Bluetooth на
используемых аппаратах.
Изучите в Руководстве к своему телефону и узнайте у своего оператора сотовой связи,
к каким услугам Вы имеете доступ. Перечень сотовых телефонов с наилучшим наборомфункций можно найти в сервисной сети. Обратитесь в сервисную сеть PEUGEOT. nm pjjjm










ТЕЛЕФОН И BLUETOOTH

ДИСПЛЕЙ C

Меню ТЕЛЕФОН позволяет также выбрать след
ующиефункции: Репертуар *
, Журнал звонков, Проведениесинхронизации.
4 пе
рвых телефона отображаются в этом окне.

На экране появится виртуальная клавиатура:
введите код из 4 цифр (минимум 4 цифры).

Подтвердите нажатием на кнопку OK.

На экране появится сообщение "Соединение с
"номер_телефона" выполнено".
Вы
берите из списка телефон для подключения. Одновременно Вы можете подключить только один телефон.
На эк
ране выбранного телефона появится сообщение: для синхронизации введите тот же
код на другом телефоне, затем нажмите OK.

Разрешенное автоматическое подключение возможно только
после установки конфигурации телефона.
Репертуар и журнал звонков доступны после проведения
синхронизации.
СИНХРОНИЗАЦИЯ ТЕЛЕФОНА

Синхронизация может также быть выполнена с телефона.
(ВХОДИТ В КОМПЛЕКТАЦИЮ В ЗАВИСИМОСТИ ОТ МОДЕЛИ И ВЕРСИИ АВТОМОБИЛЯ)


* При полной совместимости вашего телефона.

Число повто
ров вводимого кода ограничено.

9.46
06
2
1
2
2
3

ПРИЕМ ТЕЛЕФОННОГО ВЫЗОВА
звонком, а на экране многофункционального дисплея
появляется сообщение. Выполнить синхронизацию между телефоном и автомобилем.Синхронизация может быть выполнена через меню
автомобильного телефона или посредством клавиатурытелефона. См. этапы с 1 по 10 на предыдущих страницах.
Во время фазы синхронизации автомобиль должен быть
остановлен, а ключ находиться в замке зажигания.
Выберите в телефонном меню нужный номер для соединения.
А
удиосистема автоматически подключится к новому синхронизированному телефону.


Пользуясь кнопками, выберите
закладку YES ("Да") на дисплее и
подтвердите нажатием на кнопку OK.


Нажмите на OK подрулевого переключателя,
чтобы ответить на вызов.







ОБМЕН ИНФОРМАЦИЕЙ МЕЖДУ
АУДИОСИСТЕМОЙ И BLUETOOTH


Воспроизведение по беспроводной связи музыкальных файловс телефона с помощью аудиосистемы. Телефон должен обеспечивать работу с соответствующими системами Вluetooth(Системы A2DP/AV RCP).
*

В некоторых случаях, запуск аудиофайлов должен производиться
при помощи клавиатуры.
** Если телефон поддерживает эт
у функцию.
Активируйте источник обмена
информацией, нажав на кнопк
у SOURCE *
. Прослушивание
отдельных композиций
возможно при помощи клавишавтомагнитолы или при помощи клавиш на рулевом колесе
** . Текстовая информация выводится
на экран.

WIP BLUETOOTH


КАК ПОЗВОНИТЬ


Из меню "Bluetooth telephone function - Audio menu" выберите
"Выполнить телефонный звонок", затем "Позвонить", "Журнал звонков" или "Записная книжка".

Нажмите и
удерживайте более 2 секунд
внешнюю часть кнопки подрулевого
переключателя, чтобы открыть записную книжку.

Или
Для на
бора номера используйте клавишиВашего телефона, на остановленном автомобиле.

9.53
09 МЕНЮ ДИСПЛЕЯ
ТЕЛЕФОН BLUETOOTH

Connect\Disconnect a device
Подключить/Отключить устро
йство

Consult the paired device
Проверить наличие второго аппарата Bluetooth Confi
guration Конфигурация Bluetooth

Tele
phone function"

Функция "Телефон"

Audio Streamin
g function"
Функция "Audio Streaming"

Delete a
paired device
Удалить второй аппарат

P
erform a Bluetooth search Выполнить поиск Bluetooth


Calls listЖурнал звонков Call
Вызов
Director
yПеречень

Terminate the current callЗавершить телефонный разговор


Manage the telephone call Управлять телефонным вызовом

Activate
private mode
Активировать конфиденциальный режим
1
2
3
3
3
4
4
4
2
3
4
2
3
3
BLUETOOTH TELEPHONE

9.54
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
ВОПРОСОТВЕТЧТО ДЕЛАТЬ

Как устранить расхождение в качестве звучания источников аудиосигнала(jZ^bhijb_fgbdZ, CD-плеера...)?
Для оптимального звуковоспроизведения настройки аудиосистемы (громкость, тембр, акустическое поле, тонкомпенсация) могутадаптироваться к различным источникам аудиосигнала, что ведетк разнице звучания при смене источника (радиоприемника, CD-плеера...).

Проверьте соответствие аудионастроек (громкости, тембра, акустического поля, тонкомпенсации) каждому из источников. Так, регулировки всех функций в режиме AUDIO (высокиеи низкие частоты тембра, баланс передних и заднихгромкоговорителей, баланс левых и правых громкоговорителей) следует перевести в среднее положение, установить "плоскую" характеристику звукового поля, а функцию тонкомпенсации установить в положение "активирована" для CD-плеера и в положение "не активирована" для радиоприемника.

Почему компакт-диск либо систематически выбрасывается дисководом CD-плеера,либо не читается?
Компакт-диск перевернут, неудобочитаем, не содержитаудиоинформации или формат записанной на нем аудиоинформациине соответствует формату, на который рассчитан CD-плеер автомагнитолы.
Компакт-диск защищен системой защиты от пиратского использования, которая не распознается CD-плееромавтомагнитолы.


- Проверьте, не перевернут ли компакт-диск в дисководе.


- Проверьте состояние диска: слишком поврежденный диск читаться не будет.


- Если диск записан самостоятельно, см.рекомендации в разделе "Аудиосистема".


- CD-плеер автомагнитолы не предназначендля проигрывания дисков DVD.


- Некоторые компакт-диски не будут читаться CD-плеером в связи с их низким качеством.

На экране появляется сообщение"Ошибка периферийногооборудования, подключаемого к разъему USB".

Соединение с Bluetooth разорвано.
Недостаточный уровень заряда аккумуляторной батареипериферийного устройства.
Тр ебуется подзарядка аккумуляторной батареи периферийного оборудования.
Флеш-карта USB не распознается.
Поврежденная флеш-карта.
Отформатируйте флеш-карту.

Почему качество звука CD-плеера ухудшилось?
DhfiZdl-диск поцарапан или он низкого качества.
Пользуйтесь только высококачественными компакт-дисками и храните их в надлежащих условиях.
Настройки автомагнитолы (высокие и низкие частоты тембра,звуковое поле) неправильны.
Установите уровень высоких или низких частот тембра на 0, при этом звуковое поле не настраивайте.
