Peugeot Partner Tepee 2012 Betriebsanleitung (in German)

Bordausstattung

99
ERGONOMIE und KOMFOR
T
3

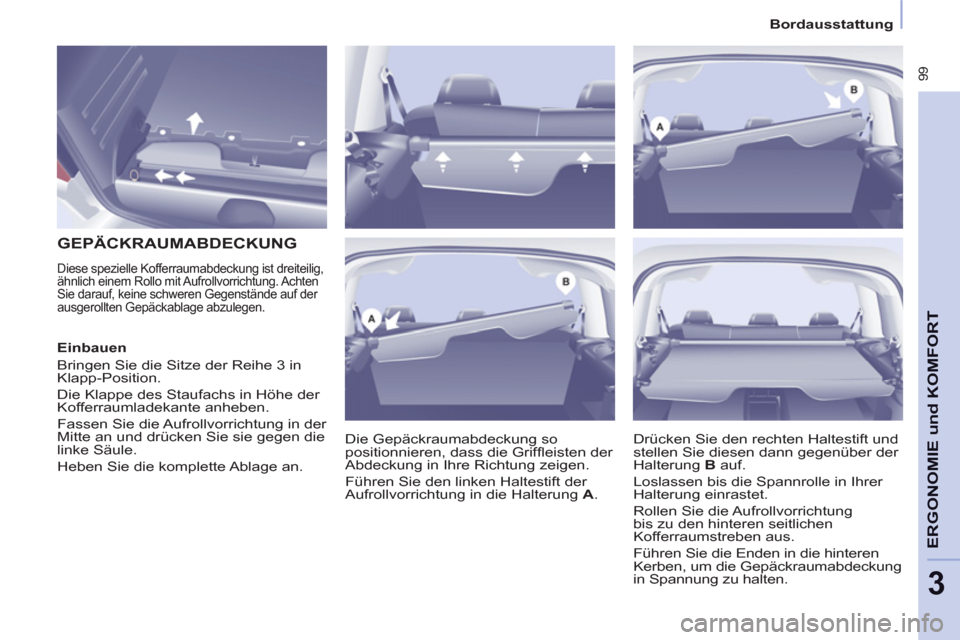

GEPÄCKRAUMABDECKUNG

Diese spezielle Kofferraumabdeckung ist dreiteilig,
ähnlich einem Rollo mit Aufrollvorrichtung. Achten
Sie darauf, keine schweren Gegenstände auf der
ausgerollten Gepäckablage abzulegen.
Die Gepäckraumabdeckung so
positionnieren, dass die Griffl eisten der
Abdeckung in Ihre Richtung zeigen.
Führen Sie den linken Haltestift der
Aufrollvorrichtung in die Halterung A .
Einbauen
Bringen Sie die Sitze der Reihe 3 in
Klapp-Position.
Die Klappe des Staufachs in Höhe der
Kofferraumladekante anheben.
Fassen Sie die Aufrollvorrichtung in der
Mitte an und drücken Sie sie gegen die
linke Säule.
Heben Sie die komplette Ablage an. Drücken Sie den rechten Haltestift und
stellen Sie diesen dann gegenüber der
Halterung B auf.
Loslassen bis die Spannrolle in Ihrer
Halterung einrastet.
Rollen Sie die Aufrollvorrichtung
bis zu den hinteren seitlichen
Kofferraumstreben aus.
Führen Sie die Enden in die hinteren
Kerben, um die Gepäckraumabdeckung
in Spannung zu halten.

100


Bordausstattung


Ausbauen

Ziehen Sie die Abdeckung vom Kofferraum aus
zu sich heran, um sie von den seitlichen Streben
zu lösen.
Führen Sie die Abdeckung mit der Hand zurück.
Ziehen Sie die Klemmen der drei Klappen jeweils
von den Füßen der Kopfstützen der Reihe 2 ab.
Drücken Sie die Aufrollvorrichtung nach links, um
die Abdeckung von der Halterung B abzuziehen.
Heben Sie die Abdeckung an und drehen Sie sie
nach vorne.


Verstauen
Verstauen Sie die Abdeckung
in der Vertiefung in Höhe der
Kofferraumladekante, die beiden
hinteren Griffl eisten sind nach oben
gerichtet.
Drücken Sie die Abdeckung zunächst
nach links.
Lassen Sie sie wieder los.
Ordnen Sie die beiden Klappen an und
schließen Sie die Klappe wieder.

Die Aufrollvorrichtung besteht
aus drei Klappen, mit denen
sich der Kofferraum verdunkeln
lässt, wobei sich die Sitzplätze
der Reihe 2 dabei sowohl in der
Standard-Position, als auch in der
Komfort-Position befi nden können.
Jede Klappe verfügt über zwei
Klemmen, die jeweils in die Füße der
Kopfstützen eingehängt werden.

Rückspiegel und Fenster

101
ERGONOMIE
und KOMFOR
T
3



Außenspiegel mit elektrischer
Bedienung


- Stellen Sie den Schalter nach
rechts oder nach links, um den
entsprechenden Spiegel anzuwählen.

- Bringen Sie den Spiegel durch
Verstellen des Schalters in vier
Richtungen in die gewünschte
Stellung.

- Stellen Sie den Schalter wieder in
die Mitte.


Elektrisches An- und Ausklappen
Die Außenspiegel können bei
abgestelltem Fahrzeug und
eingeschalteter Zündung elektrisch
vom Innenraum an- bzw. ausgeklappt
werden:


- Stellen Sie den Schalter in die
Mitte.

- Drehen Sie den Schalter nach unten.

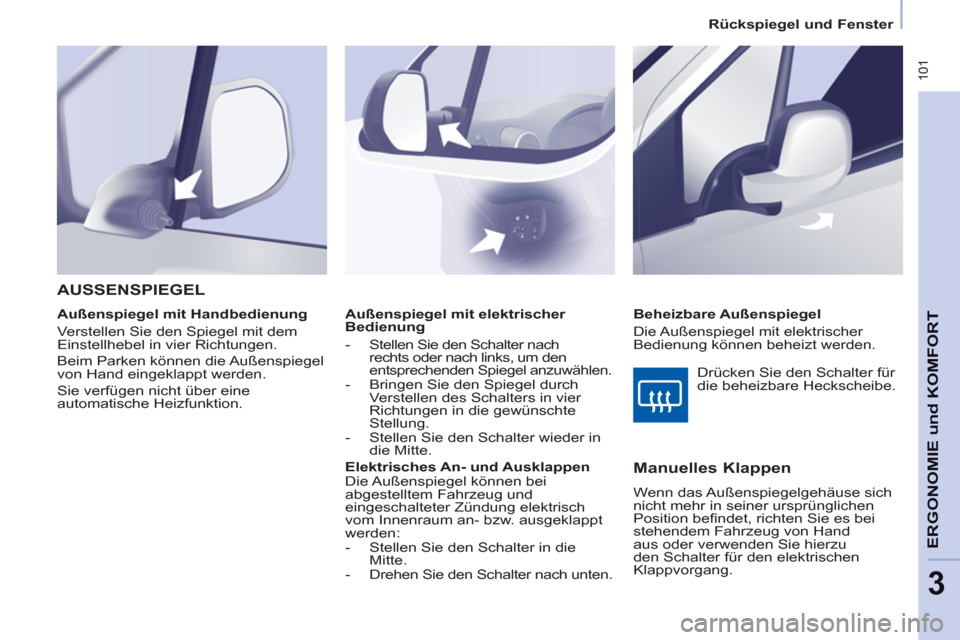

AUSSENSPIEGEL


Beheizbare Außenspiegel
Die Außenspiegel mit elektrischer
Bedienung können beheizt werden.
Außenspiegel mit Handbedienung
Verstellen Sie den Spiegel mit dem
Einstellhebel in vier Richtungen.
Beim Parken können die Außenspiegel
von Hand eingeklappt werden.
Sie verfügen nicht über eine
automatische Heizfunktion.



Manuelles Klappen

Wenn das Außenspiegelgehäuse sich
nicht mehr in seiner ursprünglichen
Position befi ndet, richten Sie es bei
stehendem Fahrzeug von Hand
aus oder verwenden Sie hierzu
den Schalter für den elektrischen
Klappvorgang. Drücken Sie den Schalter für
die beheizbare Heckscheibe.

102


Rückspiegel und Fenster

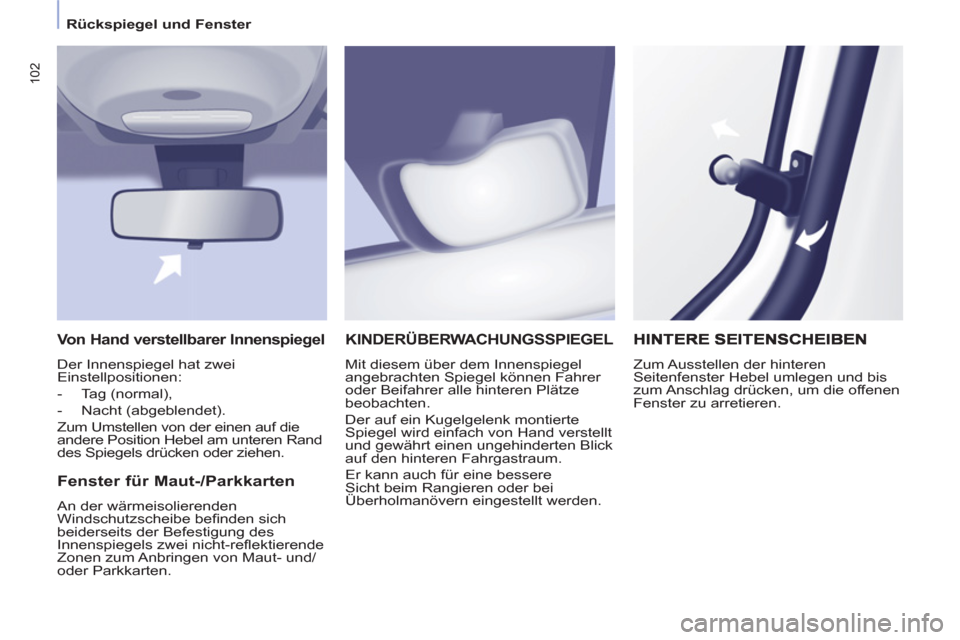

KINDERÜBERWACHUNGSSPIEGEL

Mit diesem über dem Innenspiegel
angebrachten Spiegel können Fahrer
oder Beifahrer alle hinteren Plätze
beobachten.
Der auf ein Kugelgelenk montierte
Spiegel wird einfach von Hand verstellt
und gewährt einen ungehinderten Blick
auf den hinteren Fahrgastraum.
Er kann auch für eine bessere
Sicht beim Rangieren oder bei
Überholmanövern eingestellt werden.

Fenster für Maut-/Parkkarten

An der wärmeisolierenden
Windschutzscheibe befi nden sich
beiderseits der Befestigung des
Innenspiegels zwei nicht-refl ektierende
Zonen zum Anbringen von Maut- und/
oder Parkkarten.



Zum Ausstellen der hinteren
Seitenfenster Hebel umlegen und bis
zum Anschlag drücken, um die offenen
Fenster zu arretieren.

Von Hand verstellbarer Innenspiegel

Der Innenspiegel hat zwei
Einstellpositionen:


- Tag (normal),

- Nacht (abgeblendet).
Zum Umstellen von der einen auf die
andere Position Hebel am unteren Rand
des Spiegels drücken oder ziehen.

Rückspiegel und Fenster

103
ERGONOMIE
und KOMFOR
T
3

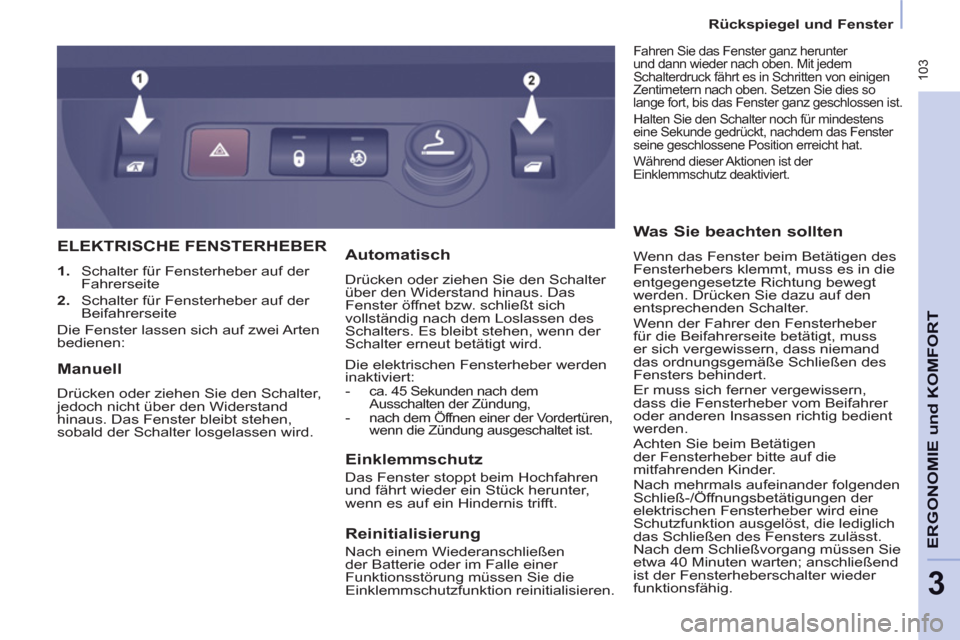

ELEKTRISCHE FENSTERHEBER



1. Schalter für Fensterheber auf der
Fahrerseite

2. Schalter für Fensterheber auf der
Beifahrerseite
Die Fenster lassen sich auf zwei Arten
bedienen:
Fahren Sie das Fenster ganz herunter
und dann wieder nach oben. Mit jedem
Schalterdruck fährt es in Schritten von einigen
Zentimetern nach oben. Setzen Sie dies so
lange fort, bis das Fenster ganz geschlossen ist.
Halten Sie den Schalter noch für mindestens
eine Sekunde gedrückt, nachdem das Fenster
seine geschlossene Position erreicht hat.
Während dieser Aktionen ist der
Einklemmschutz deaktiviert.


Einklemmschutz

Das Fenster stoppt beim Hochfahren
und fährt wieder ein Stück herunter,
wenn es auf ein Hindernis trifft.


Automatisch

Drücken oder ziehen Sie den Schalter
über den Widerstand hinaus. Das
Fenster öffnet bzw. schließt sich
vollständig nach dem Loslassen des
Schalters. Es bleibt stehen, wenn der
Schalter erneut betätigt wird.
Die elektrischen Fensterheber werden
inaktiviert:


-
ca. 45 Sekunden nach dem
Ausschalten der Zündung,

- nach dem Öffnen einer der Vordertüren,
wenn die Zündung ausgeschaltet ist.



Was Sie beachten sollten

Wenn das Fenster beim Betätigen des
Fensterhebers klemmt, muss es in die
entgegengesetzte Richtung bewegt
werden. Drücken Sie dazu auf den
entsprechenden Schalter.
Wenn der Fahrer den Fensterheber
für die Beifahrerseite betätigt, muss
er sich vergewissern, dass niemand
das ordnungsgemäße Schließen des
Fensters behindert.
Er muss sich ferner vergewissern,
dass die Fensterheber vom Beifahrer
oder anderen Insassen richtig bedient
werden.
Achten Sie beim Betätigen
der Fensterheber bitte auf die
mitfahrenden Kinder.
Nach mehrmals aufeinander folgenden
Schließ-/Öffnungsbetätigungen der
elektrischen Fensterheber wird eine
Schutzfunktion ausgelöst, die lediglich
das Schließen des Fensters zulässt.
Nach dem Schließvorgang müssen Sie
etwa 40 Minuten warten; anschließend
ist der Fensterheberschalter wieder
funktionsfähig.


Manuell

Drücken oder ziehen Sie den Schalter,
jedoch nicht über den Widerstand
hinaus. Das Fenster bleibt stehen,
sobald der Schalter losgelassen wird.


Reinitialisierung

Nach einem Wiederanschließen
der Batterie oder im Falle einer
Funktionsstörung müssen Sie die
Einklemmschutzfunktion reinitialisieren.

104


Fahrsicherheit

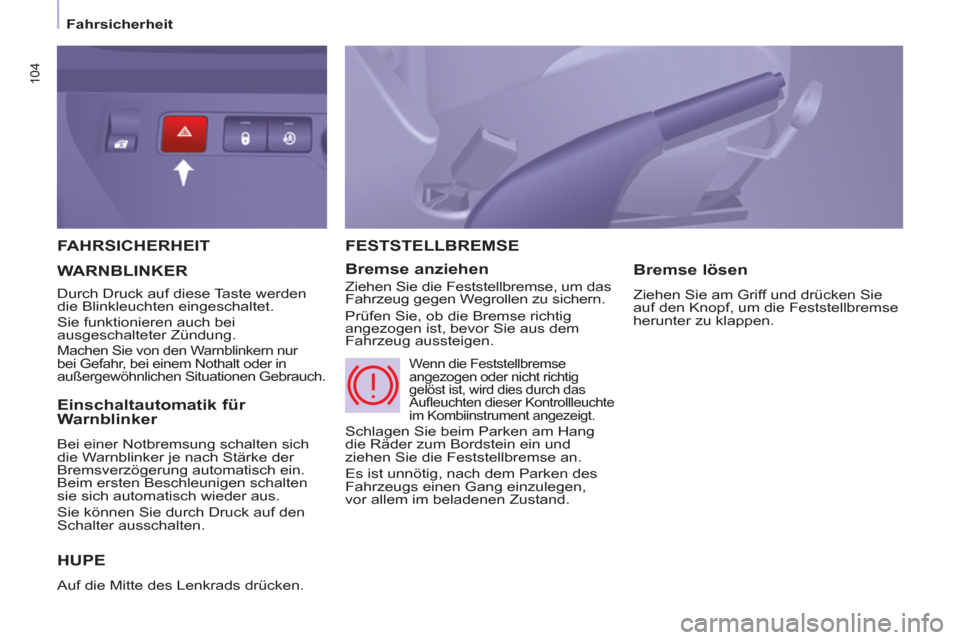

FAHRSICHERHEIT
HUPE

Auf die Mitte des Lenkrads drücken.
FESTSTELLBREMSE

Bremse anziehen

Ziehen Sie die Feststellbremse, um das
Fahrzeug gegen Wegrollen zu sichern.
Prüfen Sie, ob die Bremse richtig
angezogen ist, bevor Sie aus dem
Fahrzeug aussteigen.
Bremse lösen

Ziehen Sie am Griff und drücken Sie
auf den Knopf, um die Feststellbremse
herunter zu klappen.
WARNBLINKER

Durch Druck auf diese Taste werden
die Blinkleuchten eingeschaltet.
Sie funktionieren auch bei
ausgeschalteter Zündung.
Machen Sie von den Warnblinkern nur
bei Gefahr, bei einem Nothalt oder in
außergewöhnlichen Situationen Gebrauch.
Schlagen Sie beim Parken am Hang
die Räder zum Bordstein ein und
ziehen Sie die Feststellbremse an.
Es ist unnötig, nach dem Parken des
Fahrzeugs einen Gang einzulegen,
vor allem im beladenen Zustand.


Wenn die Feststellbremse
angezogen oder nicht richtig
gelöst ist, wird dies durch das
Aufl euchten dieser Kontrollleuchte
im Kombiinstrument angezeigt.

Einschaltautomatik für
Warnblinker
Bei einer Notbremsung schalten sich
die Warnblinker je nach Stärke der
Bremsverzögerung automatisch ein.
Beim ersten Beschleunigen schalten
sie sich automatisch wieder aus.
Sie können Sie durch Druck auf den
Schalter ausschalten.

105
Einparkhilfe
SICHERHEI
T
4

Die akustische und/oder grafi sche
Einparkhilfe hinten besteht aus vier in
der hinteren Stoßstange eingebauten
Abstandssensoren. Diese erkennen
jedes Hindernis (Person, Fahrzeug,
Baum, Schranke), das sich hinter dem
rangierenden Fahrzeug befi ndet.
Bestimmte Gegenstände, die bei
Beginn des Einparkens erfasst
werden, werden gegebenenfalls am
Ende des Einparkvorgangs nicht
mehr erfasst, wenn sie sich im toten
Winkel zwischen und unter den
Sensoren befi nden. Beispiele: Pfl öcke,
Baustellenleitpfosten oder Bürgersteig-
Poller.

Rückwärtsgang einlegen

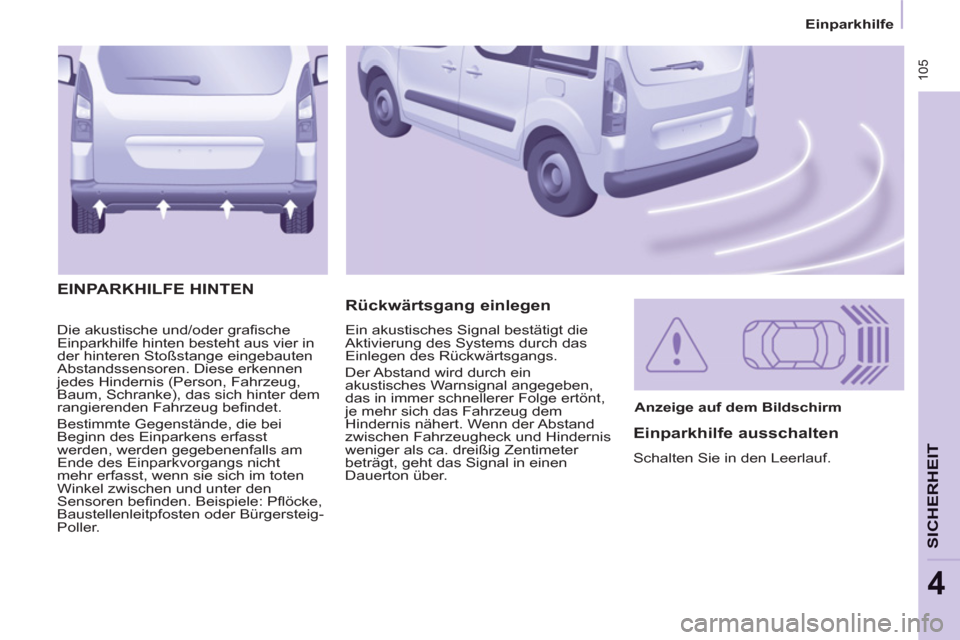

EINPARKHILFE HINTEN

Anzeige auf dem Bildschirm



Einparkhilfe ausschalten

Schalten Sie in den Leerlauf. Ein akustisches Signal bestätigt die
Aktivierung des Systems durch das
Einlegen des Rückwärtsgangs.
Der Abstand wird durch ein
akustisches Warnsignal angegeben,
das in immer schnellerer Folge ertönt,
je mehr sich das Fahrzeug dem
Hindernis nähert. Wenn der Abstand
zwischen Fahrzeugheck und Hindernis
weniger als ca. dreißig Zentimeter
beträgt, geht das Signal in einen
Dauerton über.

106


Einparkhilfe

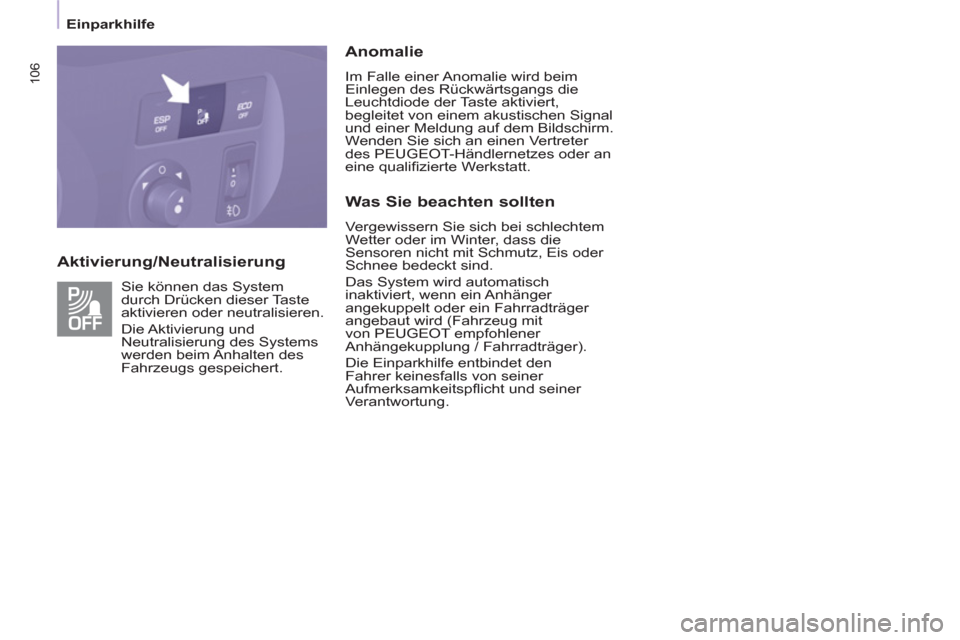

Aktivierung/Neutralisierung
Anomalie

Im Falle einer Anomalie wird beim
Einlegen des Rückwärtsgangs die
Leuchtdiode der Taste aktiviert,
begleitet von einem akustischen Signal
und einer Meldung auf dem Bildschirm.
Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an
eine qualifi zierte Werkstatt.


Was Sie beachten sollten

Vergewissern Sie sich bei schlechtem
Wetter oder im Winter, dass die
Sensoren nicht mit Schmutz, Eis oder
Schnee bedeckt sind.
Das System wird automatisch
inaktiviert, wenn ein Anhänger
angekuppelt oder ein Fahrradträger
angebaut wird (Fahrzeug mit
von PEUGEOT empfohlener
Anhängekupplung / Fahrradträger).
Die Einparkhilfe entbindet den
Fahrer keinesfalls von seiner
Aufmerksamkeitspfl icht und seiner
Verantwortung. Sie können das System
durch Drücken dieser Taste
aktivieren oder neutralisieren.
Die Aktivierung und
Neutralisierung des Systems
werden beim Anhalten des
Fahrzeugs gespeichert.

ABS
ABS
107


Fahrsicherheit

SICHERHEI
T
4

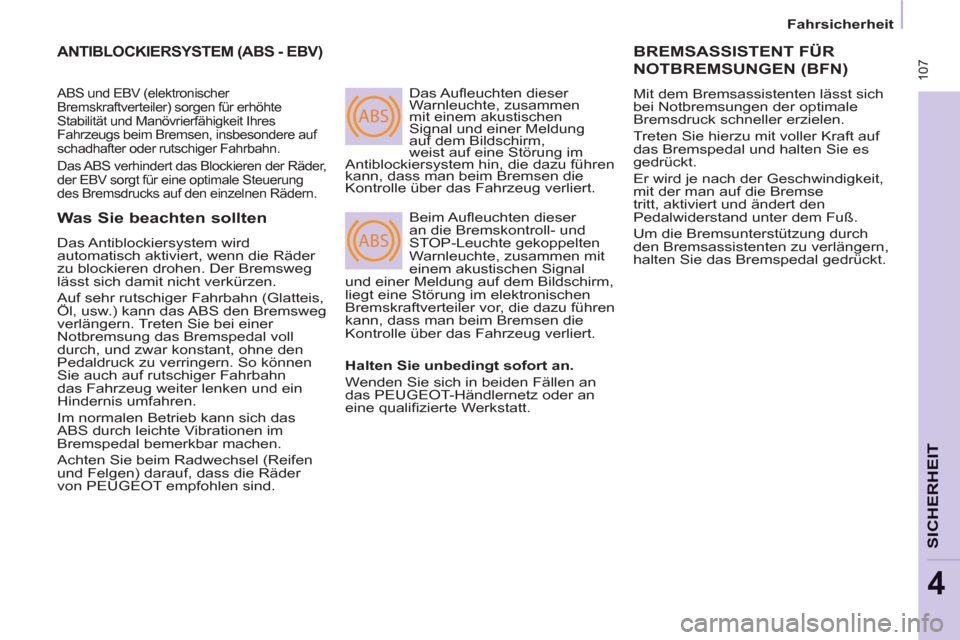

ANTIBLOCKIERSYSTEM (ABS - EBV)
ABS und EBV (elektronischer
Bremskraftverteiler) sorgen für erhöhte
Stabilität und Manövrierfähigkeit Ihres
Fahrzeugs beim Bremsen, insbesondere auf
schadhafter oder rutschiger Fahrbahn.
Das ABS verhindert das Blockieren der Räder,
der EBV sorgt für eine optimale Steuerung
des Bremsdrucks auf den einzelnen Rädern. Das Aufl euchten dieser
Warnleuchte, zusammen
mit einem akustischen
Signal und einer Meldung
auf dem Bildschirm,
weist auf eine Störung im
Antiblockiersystem hin, die dazu führen
kann, dass man beim Bremsen die
Kontrolle über das Fahrzeug verliert.
Beim Aufl euchten dieser
an die Bremskontroll- und
STOP-Leuchte gekoppelten
Warnleuchte, zusammen mit
einem akustischen Signal
und einer Meldung auf dem Bildschirm,
liegt eine Störung im elektronischen
Bremskraftverteiler vor, die dazu führen
kann, dass man beim Bremsen die
Kontrolle über das Fahrzeug verliert.
BREMSASSISTENT FÜR
NOTBREMSUNGEN
(BFN)
Mit dem Bremsassistenten lässt sich
bei Notbremsungen der optimale
Bremsdruck schneller erzielen.
Treten Sie hierzu mit voller Kraft auf
das Bremspedal und halten Sie es
gedrückt.
Er wird je nach der Geschwindigkeit,
mit der man auf die Bremse
tritt, aktiviert und ändert den
Pedalwiderstand unter dem Fuß.
Um die Bremsunterstützung durch
den Bremsassistenten zu verlängern,
halten Sie das Bremspedal gedrückt.



Was Sie beachten sollten

Das Antiblockiersystem wird
automatisch aktiviert, wenn die Räder
zu blockieren drohen. Der Bremsweg
lässt sich damit nicht verkürzen.
Auf sehr rutschiger Fahrbahn (Glatteis,
Öl, usw.) kann das ABS den Bremsweg
verlängern. Treten Sie bei einer
Notbremsung das Bremspedal voll
durch, und zwar konstant, ohne den
Pedaldruck zu verringern. So können
Sie auch auf rutschiger Fahrbahn
das Fahrzeug weiter lenken und ein
Hindernis umfahren.
Im normalen Betrieb kann sich das
ABS durch leichte Vibrationen im
Bremspedal bemerkbar machen.
Achten Sie beim Radwechsel (Reifen
und Felgen) darauf, dass die Räder
von PEUGEOT empfohlen sind.
Halten Sie unbedingt sofort an.

Wenden Sie sich in beiden Fällen an
das PEUGEOT-Händlernetz oder an
eine qualifi zierte Werkstatt.

ESP OFF
108


Fahrsicherheit

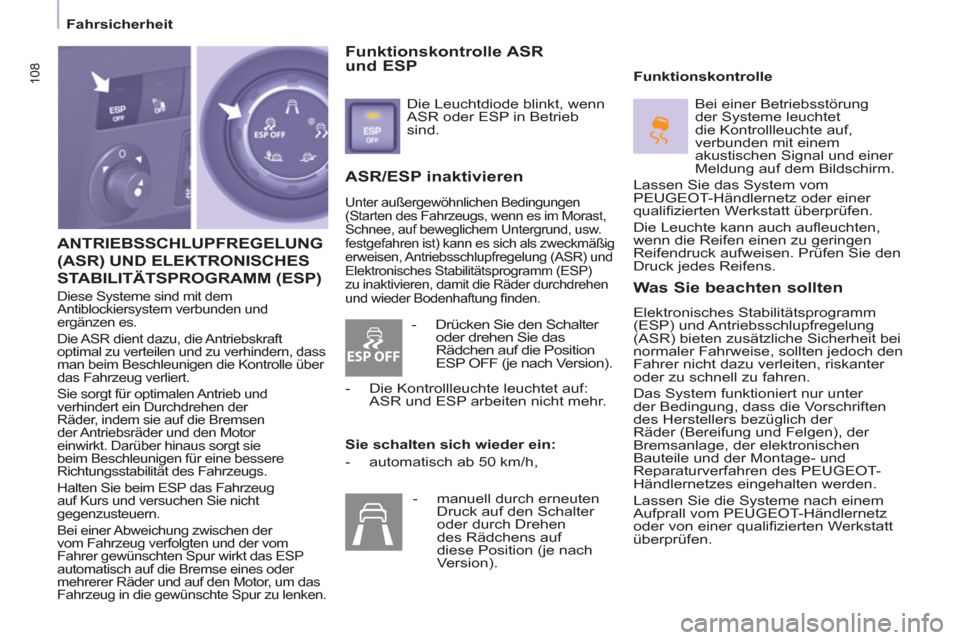

ANTRIEBSSCHLUPFREGELUNG
(ASR) UND ELEKTRONISCHES
STABILITÄTSPROGRAMM
(ESP)
Diese Systeme sind mit dem
Antiblockiersystem verbunden und
ergänzen es.
Die ASR dient dazu, die Antriebskraft
optimal zu verteilen und zu verhindern, dass
man beim Beschleunigen die Kontrolle über
das Fahrzeug verliert.
Sie sorgt für optimalen Antrieb und
verhindert ein Durchdrehen der
Räder, indem sie auf die Bremsen
der Antriebsräder und den Motor
einwirkt. Darüber hinaus sorgt sie
beim Beschleunigen für eine bessere
Richtungsstabilität des Fahrzeugs.
Halten Sie beim ESP das Fahrzeug
auf Kurs und versuchen Sie nicht
gegenzusteuern.
Bei einer Abweichung zwischen der
vom Fahrzeug verfolgten und der vom
Fahrer gewünschten Spur wirkt das ESP
automatisch auf die Bremse eines oder
mehrerer Räder und auf den Motor, um das
Fahrzeug in die gewünschte Spur zu lenken.

ASR/ESP inaktivieren

Unter außergewöhnlichen Bedingungen
(Starten des Fahrzeugs, wenn es im Morast,
Schnee, auf beweglichem Untergrund, usw.
festgefahren ist) kann es sich als zweckmäßig
erweisen, Antriebsschlupfregelung (ASR) und
Elektronisches Stabilitätsprogramm (ESP)
zu inaktivieren, damit die Räder durchdrehen
und wieder Bodenhaftung fi nden.


Funktionskontrolle


Was Sie beachten sollten

Elektronisches Stabilitätsprogramm
(ESP) und Antriebsschlupfregelung
(ASR) bieten zusätzliche Sicherheit bei
normaler Fahrweise, sollten jedoch den
Fahrer nicht dazu verleiten, riskanter
oder zu schnell zu fahren.
Das System funktioniert nur unter
der Bedingung, dass die Vorschriften
des Herstellers bezüglich der
Räder (Bereifung und Felgen), der
Bremsanlage, der elektronischen
Bauteile und der Montage- und
Reparaturverfahren des PEUGEOT-
Händlernetzes eingehalten werden.
Lassen Sie die Systeme nach einem
Aufprall vom PEUGEOT-Händlernetz
oder von einer qualifi zierten Werkstatt
überprüfen.


Funktionskontrolle ASR
und ESP
Die Leuchtdiode blinkt, wenn
ASR oder ESP in Betrieb
sind.

Sie schalten sich wieder ein:


- automatisch ab 50 km/h, Bei einer Betriebsstörung
der Systeme leuchtet
die Kontrollleuchte auf,
verbunden mit einem
akustischen Signal und einer
Meldung auf dem Bildschirm.
Lassen Sie das System vom
PEUGEOT-Händlernetz oder einer
qualifi zierten Werkstatt überprüfen.
Die Leuchte kann auch aufl euchten,
wenn die Reifen einen zu geringen
Reifendruck aufweisen. Prüfen Sie den
Druck jedes Reifens.



- Drücken Sie den Schalter
oder drehen Sie das
Rädchen auf die Position
ESP OFF (je nach Version).

- Die Kontrollleuchte leuchtet auf:
ASR und ESP arbeiten nicht mehr.

- manuell durch erneuten
Druck auf den Schalter
oder durch Drehen
des Rädchens auf
diese Position (je nach
Version).
