Peugeot Partner Tepee 2012 Manual del propietario (in Spanish)

89
ERGONOMÍA
y C
A
ONFOR
T
3

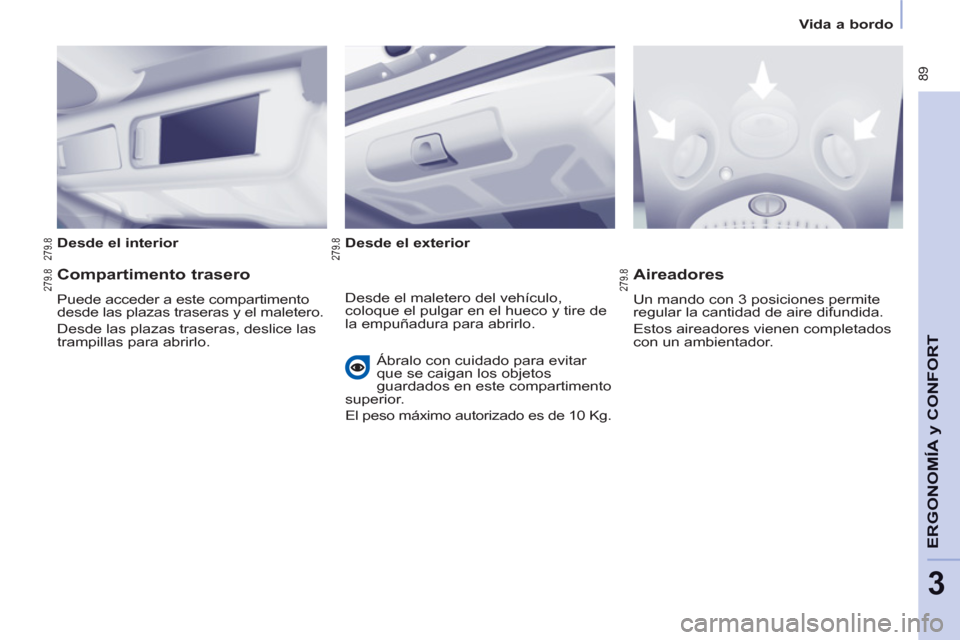

Vida a bordo

Desde el interior

Desde el exterior



Compartimento trasero

Puede acceder a este compartimento
desde las plazas traseras y el maletero.
Desde las plazas traseras, deslice las
trampillas para abrirlo.

Aireadores

Un mando con 3 posiciones permite
regular la cantidad de aire difundida.
Estos aireadores vienen completados
con un ambientador. Desde el maletero del vehículo,
coloque el pulgar en el hueco y tire de
la empuñadura para abrirlo.
Ábralo con cuidado para evitar
que se caigan los objetos
guardados en este compartimento
superior.
El peso máximo autorizado es de 10 Kg.
279.8
279.8 279.8
279.8

90


Vida a bordo

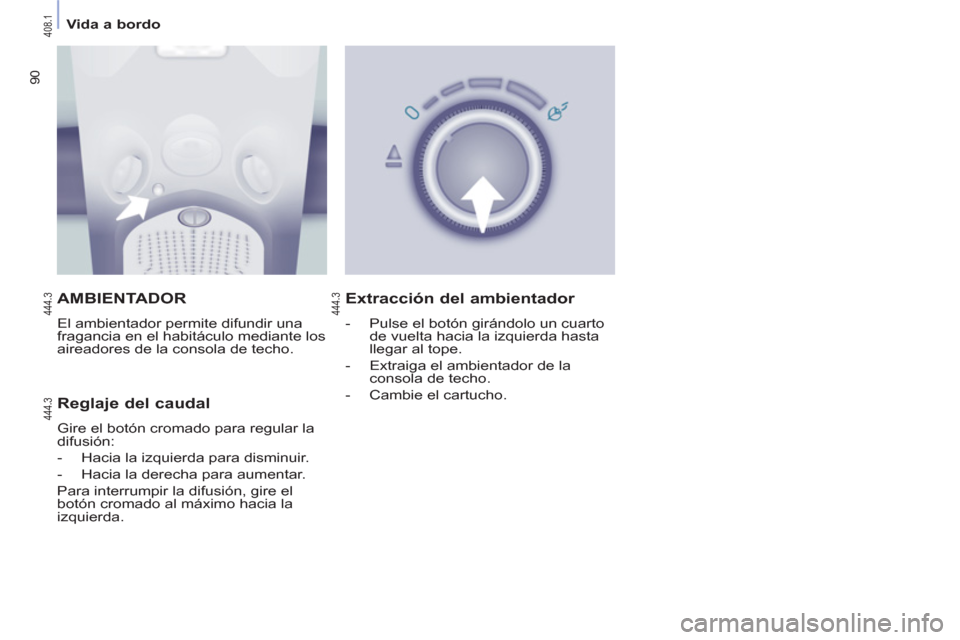

AMBIENTADOR

El ambientador permite difundir una
fragancia en el habitáculo mediante los
aireadores de la consola de techo.

Reglaje del caudal

Gire el botón cromado para regular la
difusión:


- Hacia la izquierda para disminuir.

- Hacia la derecha para aumentar.
Para interrumpir la difusión, gire el
botón cromado al máximo hacia la
izquierda.


Extracción del ambientador



- Pulse el botón girándolo un cuarto
de vuelta hacia la izquierda hasta
llegar al tope.

- Extraiga el ambientador de la
consola de techo.

- Cambie el cartucho.

408.1 444.3 444.3
444.3

91
ERGONOMÍA
y C
A
ONFOR
T
3
Vida a bordo

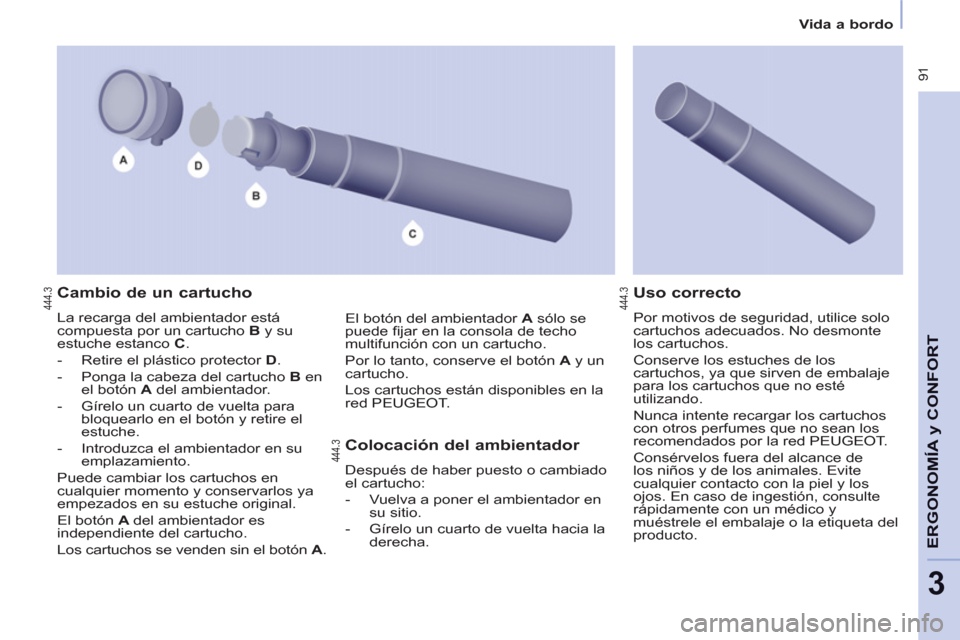

Cambio de un cartucho

La recarga del ambientador está
compuesta por un cartucho B y su
estuche estanco C .


- Retire el plástico protector D .

- Ponga la cabeza del cartucho B en
el botón A del ambientador.

- Gírelo un cuarto de vuelta para
bloquearlo en el botón y retire el
estuche.

- Introduzca el ambientador en su
emplazamiento.
Puede cambiar los cartuchos en
cualquier momento y conservarlos ya
empezados en su estuche original.
El botón A del ambientador es
independiente del cartucho.
Los cartuchos se venden sin el botón A .


Colocación del ambientador

Después de haber puesto o cambiado
el cartucho:


- Vuelva a poner el ambientador en
su sitio.

- Gírelo un cuarto de vuelta hacia la
derecha.



Uso correcto

Por motivos de seguridad, utilice solo
cartuchos adecuados. No desmonte
los cartuchos.
Conserve los estuches de los
cartuchos, ya que sirven de embalaje
para los cartuchos que no esté
utilizando.
Nunca intente recargar los cartuchos
con otros perfumes que no sean los
recomendados por la red PEUGEOT.
Consérvelos fuera del alcance de
los niños y de los animales. Evite
cualquier contacto con la piel y los
ojos. En caso de ingestión, consulte
rápidamente con un médico y
muéstrele el embalaje o la etiqueta del
producto. El botón del ambientador A sólo se
puede fi jar en la consola de techo
multifunción con un cartucho.
Por lo tanto, conserve el botón A y un
cartucho.
Los cartuchos están disponibles en la
red PEUGEOT. 444.3
444.3
444.3

92


Vida a bordo







BARRAS DE Techo Zenith

Estas dos barras de Techo Zenith
longitudinales son desmontables. El peso máximo autorizado en cada
barra es de 35 kg.
En cualquier circunstancia la carga
debe estar situada sobre las bandas
antideslizantes previstas a tal efecto y
no debe tocar ni el techo ni las lunas
del techo.
Recomendaciones para la
colocación de la carga en el techo:



- Abra las tapas de protección.

- Utilice el destornillador (guardado
en el estuche de útiles bajo el
asiento derecho) para retirar los
4 tornillos.

- Gire las barras 90° colocando las
partes huecas hacia delante.

- Apriete los 4 tornillos.

- Cierre las tapas de protección.

- Utilice únicamente los pasos
de correa A
para fi jar la carga
correctamente.
408.1 278.4

93
ERGONOMÍA
y C
A
ONFOR
T
3
Vida a bordo
BARRAS DE TECHO EXTERIORES

Si instala unas barras en posición transversal sobre estas barras, respete los
valores de masas del fabricante sin sobrepasar los 75 kg. 151.19

94


Vida a bordo


Iluminación/extinción automática
La luz de techo delantera se enciende al
quitar la llave de contacto, al desbloquear
el vehículo, a la apertura de una de las
puertas delanteras y para la localización
del vehículo con el telemando.
Se apaga progresivamente después
de poner el contacto y al bloquear el
vehículo. Plazas delanteras:
iluminación a la apertura de
una de las puertas. Se encienden y se apagan con
un interruptor manual, contacto
puesto.

Plazas traseras: iluminación
a la apertura de una de las
puertas traseras.
Si las puertas se quedan
abiertas durante unos minutos,
las luces de techo se apagan.
Apagada permanentemente. Iluminación permanente,
contacto puesto.
Luz de techo delantera

LUCES DE TECHO


Luz de techo trasera

Luces de lectura individuales delanteras
408.1 149.34 149.34
149.34
149.34

95
ERGONOMÍA
y C
A
ONFOR
T
3
Vida a bordo
OCULTA-EQUIPAJES (5 PLAZAS)

Esta bandeja rígida permite ocultar los
objetos guardados en el maletero.
Desmontaje
Pliéguelo.
Sáquelo de las muescas A y B tirando
de él hacia usted.
Levántelo y retire el conjunto.

Montaje
Coloque el oculta-equipajes delante de
a A y B .
Empújelo hacia delante para introducir
los extremos en las muescas.
Despliéguelo y fíjelo en las muescas C .
Pliegue
Desde el maletero, pliegue la semi-
bandeja, levantándola para soltarla de
la muesca C .
Recogida (según versión)
Existe un emplazamiento en el
respaldo de los asientos traseros
acondicionado para guardar el oculta-
equipajes plegado sobre sí mismo.
Deslícelo en vertical por las guías
laterales situadas a media altura de los
respaldos.
Introduzca primero la bisagra, con las
hojas batientes hacia arriba.

Este oculta-equipajes rígido puede
utilizarse como bandeja. No obstante,
por motivos de seguridad, no deje en
él objetos que se puedan convertir
en proyectiles peligrosos al frenar
bruscamente o al producirse un
choque trasero.
242.41
242.41 242.41 242.41
242.41 242.41

96


Vida a bordo

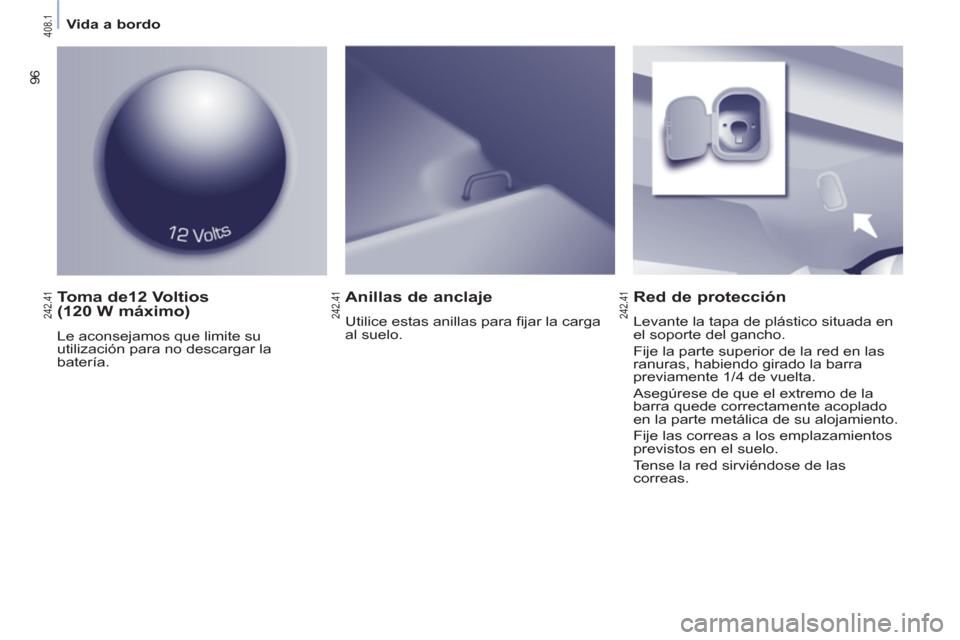

Toma de12 Voltios
(120 W máximo)
Le aconsejamos que limite su
utilización para no descargar la
batería.


Red de protección

Levante la tapa de plástico situada en
el soporte del gancho.
Fije la parte superior de la red en las
ranuras, habiendo girado la barra
previamente 1/4 de vuelta.
Asegúrese de que el extremo de la
barra quede correctamente acoplado
en la parte metálica de su alojamiento.
Fije las correas a los emplazamientos
previstos en el suelo.
Tense la red sirviéndose de las
correas.


Anillas de anclaje

Utilice estas anillas para fi jar la carga
al suelo.
408.1 242.41
242.41 242.41

97
ERGONOMÍA
y C
A
ONFOR
T
3
Vida a bordo

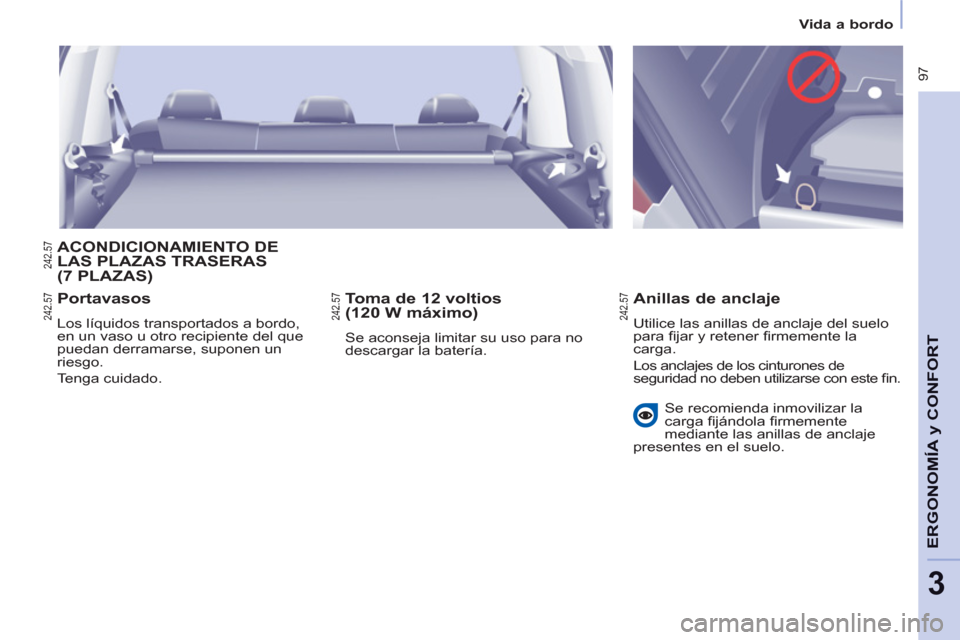

ACONDICIONAMIENTO DE LAS PLAZAS TRASERAS(7 PLAZAS)

Portavasos

Los líquidos transportados a bordo,
en un vaso u otro recipiente del que
puedan derramarse, suponen un
riesgo.
Tenga cuidado.


Toma de 12 voltios
(120 W máximo)
Se aconseja limitar su uso para no
descargar la batería.


Anillas de anclaje

Utilice las anillas de anclaje del suelo
para fi jar y retener fi rmemente la
carga.
Los anclajes de los cinturones de
seguridad no deben utilizarse con este fi n.
Se recomienda inmovilizar la
carga fi jándola fi rmemente
mediante las anillas de anclaje
presentes en el suelo.
242.57 242.57
242.57
242.57

98


Vida a bordo



Compartimentos de
almacenamiento
Levante la trampilla correspondiente. El compartimento situado en la entrada
del maletero sirve para guardar el
enrollador del oculta-equipajes.


Cinturones de seguridad

Asegúrese de que el cinturón de
seguridad del asiento central se
recoge correctamente en la cavidad
prevista en el techo.
Evite que las hebillas de los cinturones
de la tercera fi la entrechoquen
llevándolas lo más cerca posible de los
anclajes situados en el techo.
Los cierres de los cinturones situados
en los lados del maletero no deben
utilizarse para fi jar la carga.
408.1
242.57 242.57
