Peugeot Partner Tepee 2012 Návod k obsluze (in Czech)

39
PŘIPRAVENI K JÍZDĚ
22



Místo řidiče

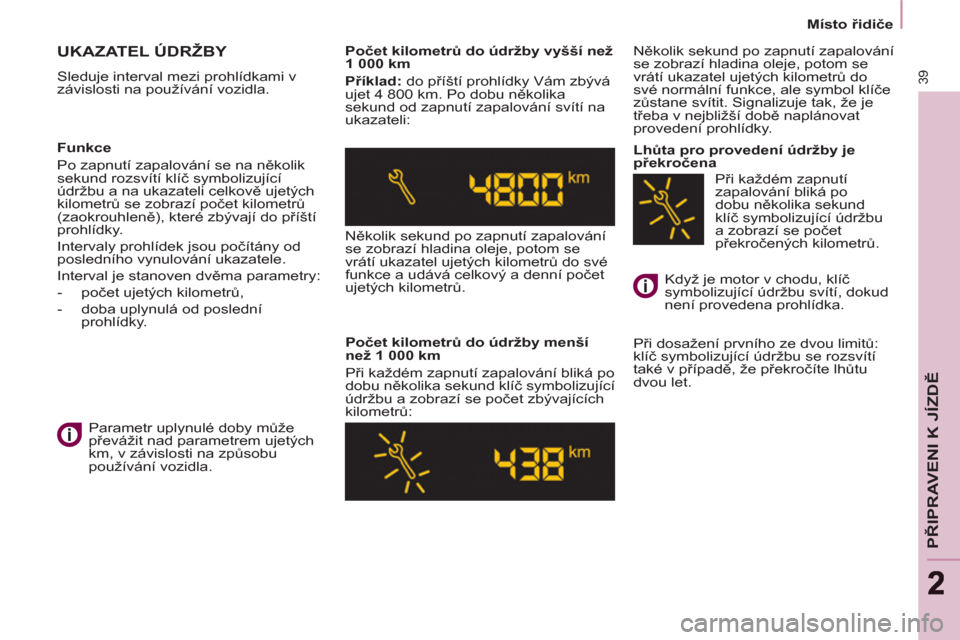

UKAZATEL ÚDRŽBY

Sleduje interval mezi prohlídkami v
závislosti na používání vozidla.
Počet kilometrů do údržby vyšší než
1 000 km

Příklad:
do příští prohlídky Vám zbývá
ujet 4 800 km. Po dobu několika
sekund od zapnutí zapalování svítí na
ukazateli:
Několik sekund po zapnutí zapalování
se zobrazí hladina oleje, potom se
vrátí ukazatel ujetých kilometrů do své
funkce a udává celkový a denní počet
ujetých kilometrů.

Počet kilometrů do údržby menší
než 1 000 km
Při každém zapnutí zapalování bliká po
dobu několika sekund klíč symbolizující
údržbu a zobrazí se počet zbývajících
kilometrů: Několik sekund po zapnutí zapalování
se zobrazí hladina oleje, potom se
vrátí ukazatel ujetých kilometrů do
své normální funkce, ale symbol klíče
zůstane svítit. Signalizuje tak, že je
třeba v nejbližší době naplánovat
provedení prohlídky.

Lhůta pro provedení údržby je
překročena
Při dosažení prvního ze dvou limitů:
klíč symbolizující údržbu se rozsvítí
také v případě, že př
ekročíte lhůtu
dvou let.

Funkce
Po zapnutí zapalování se na několik
sekund rozsvítí klíč symbolizující
údržbu a na ukazateli celkově ujetých
kilometrů se zobrazí počet kilometrů
(zaokrouhleně), které zbývají do příští
prohlídky.
Intervaly prohlídek jsou počítány od
posledního vynulování ukazatele.
Interval je stanoven dvěma parametry:


- počet ujetých kilometrů,

- doba uplynulá od poslední
prohlídky.

Parametr uplynulé doby může
převážit nad parametrem ujetých
km, v závislosti na způsobu
používání vozidla. Když je motor v chodu, klíč
symbolizující údržbu svítí, dokud
není provedena prohlídka. Při každém zapnutí
zapalování bliká po
dobu několika sekund
klíč symbolizující údržbu
a zobrazí se počet
překročených kilometrů.

40
Místo řidiče


Tlačítko nulování denního
počitadla ujetých kilometrů

Jestliže byste chtěli odpojit
akumulátor po provedení této
operace, musíte nejprve zamknout
vozidlo a vyčkat nejméně pět minut,
jinak nebude vynulování vzato v úvahu.

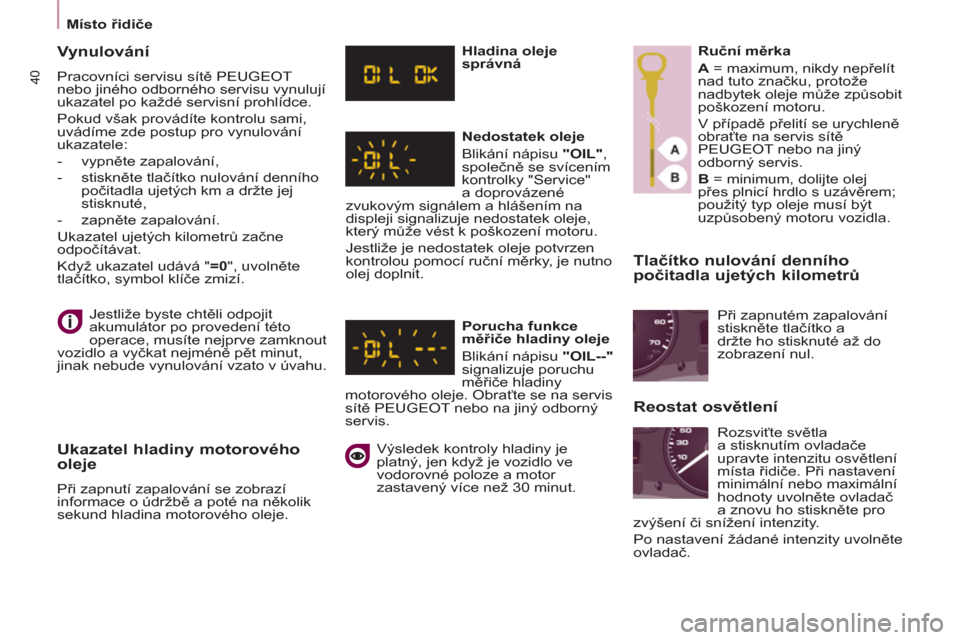

Vynulování

Pracovníci servisu sítě PEUGEOT
nebo jiného odborného servisu vynulují
ukazatel po každé servisní prohlídce.
Pokud však provádíte kontrolu sami,
uvádíme zde postup pro vynulování
ukazatele:


- vypněte zapalování,

- stiskněte tlačítko nulování denního
počitadla ujetých km a držte jej
stisknuté,

- zapněte zapalování.
Ukazatel ujetých kilometrů začne
odpočítávat.
Když ukazatel udává " =0
", uvolněte
tlačítko, symbol klíče zmizí.


Ukazatel hladiny motorového
oleje
Při zapnutí zapalování se zobrazí
informace o údržbě a poté na několik
sekund hladina motorového oleje.
Hladina oleje
správná

Nedostatek oleje
Blikání nápisu "OIL"
,
společně se svícením
kontrolky "Service"
a doprovázené
zvukovým signálem a hlášením na
displeji signalizuje nedostatek oleje,
který může vést k poškození motoru.
Jestliže je nedostatek oleje potvrzen
kontrolou pomocí ruční měrky, je nutno
olej doplnit.

Porucha funkce
měřiče hladiny oleje
Blikání nápisu "OIL--"

signalizuje poruchu
měřiče hladiny
motorového oleje. Obraťte se na servis
sítě PEUGEOT nebo na jiný odborný
servis.
Výsledek kontroly hladiny je
platný, jen když je vozidlo ve
vodorovné poloze a motor
zastavený více než 30 minut.
Ruční měrka

A
= maximum, nikdy nepřelít
nad tuto značku, protože
nadbytek oleje může způsobit
poškození motoru.
V případě přelití se urychleně
obraťte na servis sítě
PEUGEOT nebo na jiný
odborný servis.

B
= minimum, dolijte olej
přes plnicí hrdlo s uzávěrem;
použitý typ oleje musí být
uzpůsobený motoru vozidla.



Reostat osvětlení

Při zapnutém zapalování
stiskněte tlačítko a
držte ho stisknuté až do
zobrazení nul.
Rozsviťte světla
a stisknutím ovladače
upravte intenzitu osvětlení
místa řidiče. Při nastavení
minimální nebo maximální
hodnoty uvolněte ovladač
a znovu ho stiskněte pro
zvýšení či snížení intenzity.
Po nastavení žádané intenzity uvol něte
ovladač.

41
PŘIPRAVENI K JÍZDĚ
22
Převodovka a volant

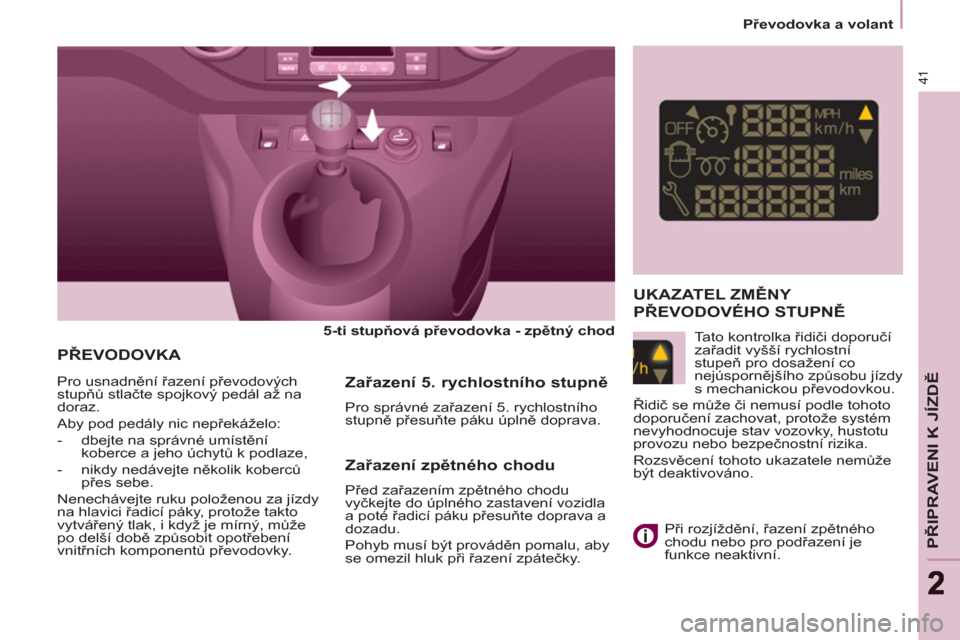

PŘEVODOVKA


5-ti stupňová převodovka - zpětný chod



Pro usnadnění řazení převodových
stupňů stlačte spojkový pedál až na
doraz.
Aby pod pedály nic nepřekáželo:


- dbejte na správné umístění
koberce a jeho úchytů k podlaze,

- nikdy nedávejte několik koberců
přes sebe.
Nenechávejte ruku položenou za jízdy
na hlavici řadicí páky, protože takto
vytvářený tlak, i když je mírný, může
po delší době způsobit opotřebení
vnitřních komponentů převodovky.


Zařazení 5. rychlostního stupně

Pro správné zařazení 5. rychlostního
stupně přesuňte páku úplně doprava.









UKAZATEL ZMĚNY
PŘEVODOVÉHO STUPNĚ


Tato kontrolka řidiči doporučí
zařadit vyšší rychlostní
stupeň pro dosažení co
nejúspornějšího způsobu jízdy
s mechanickou převodovkou.
Řidič se může či nemusí podle tohoto
doporučení zachovat, protože systém
nevyhodnocuje stav vozovky, hustotu
provozu nebo bezpečnostní rizika.
Rozsvěcení tohoto ukazatele nemůže
být deaktivováno.

Při rozjíždění, řazení zpětného
chodu nebo pro podřazení je
funkce neaktivní.



Zařazení zpětného chodu

Před zařazením zpětného chodu
vyčkejte do úplného zastavení vozidla
a poté řadicí páku přesuňte doprava a
dozadu.
Pohyb musí být prováděn pomalu, aby
se omezil hluk při řazení zpátečky.

42


Převodovka a volant

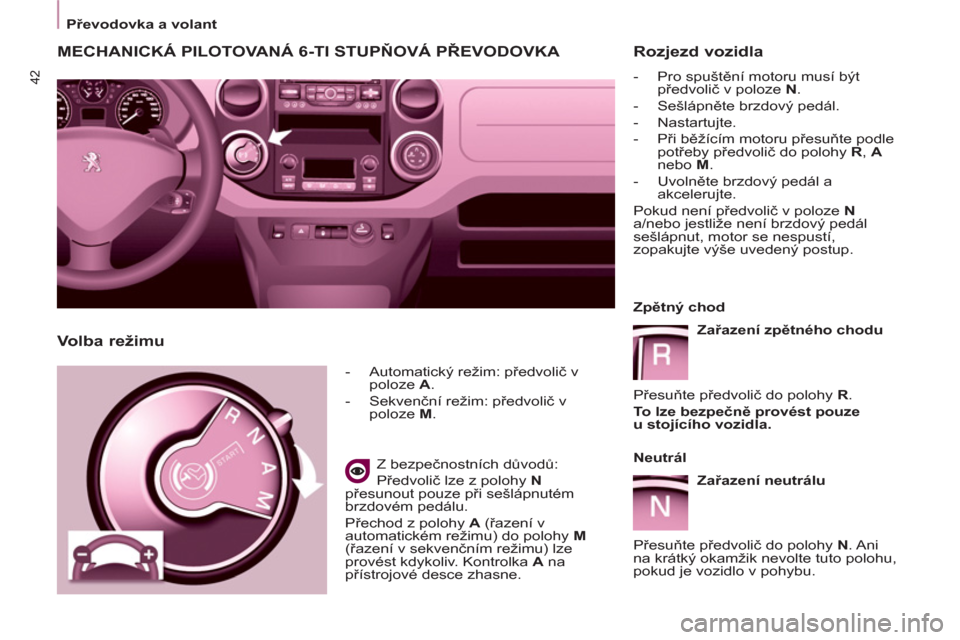

MECHANICKÁ PILOTOVANÁ 6-TI STUPŇOVÁ PŘEVODOVKA



- Automatický režim: předvolič v
poloze A
.

- Sekvenční režim: předvolič v
poloze M
.


Z bezpečnostních důvodů:
Předvolič lze z polohy N

přesunout pouze při sešlápnutém
brzdovém pedálu.
Přechod z polohy A
(řazení v
automatickém režimu) do polohy M

(řazení v sekvenčním režimu) lze
provést kdykoliv. Kontrolka A
na
přístrojové desce zhasne.


Rozjezd vozidla



- Pro spuštění motoru musí být
předvolič v poloze N
.

- Sešlápněte brzdový pedál.

- Nastartujte.

- Při běžícím motoru přesuňte podle
potřeby předvolič do polohy R
, A

nebo M
.

- Uvolněte brzdový pedál a
akcelerujte.
Pokud není předvolič v poloze N

a/nebo jestliže není brzdový pedál
sešlápnut, motor se nespustí,
zopakujte výše uvedený postup.

Volba režimu


Zpětný chod

Zařazení zpětného chodu

Přesuňte předvolič do polohy R
.

To lze bezpečně provést pouze
u stojícího vozidla.



Neutrál

Zařazení neutrálu

Přesuňte předvolič do polohy N
. Ani
na krátký okamžik nevolte tuto polohu,
pokud je vozidlo v pohybu.

43
PŘIPRAVENI K JÍZDĚ
22
Převodovka a volant


Změna rychlostního stupně


V případě vyšších otáček motoru
(velká akcelerace) se vyšší
rychlostní stupeň nezařadí bez
řidičova pokynu páčkou ovládání
mechanické pilotované převodovky.
Ruční režim

Zvolení
ru

čního režimu

Přesuňte předvolič do polohy M
.

Automatický režim

Zvolení automatického
režimu

Přesuňte předvolič do polohy A
.
Převodovka pracuje v automatickém
režimu bez zásahu řidiče.
V tomto režimu je průběžně volen
rychlostní stupeň nejlépe odpovídající
následujícím parametrům:


- styl řízení,

- profi l cesty,

- optimalizace spotř
eby.
Zatáhněte za páčku „ +
“
pro zařazení vyššího
rychlostního stupně.
Zatáhněte za páčku
„ -
“ pro zařazení nižšího
rychlostního stupně.


- Při stání vozidla nebo při nízké
rychlosti (například: před značkou
stop) převodovka podřazuje
automaticky až na 1. rychlostní
stupeň.

- Při řazení není třeba úplně
uvolňovat pedál akcelerace.

- Požadavky na změnu rychlostních
stupňů jsou akceptovány, pouze
pokud to otáčky motoru umožňují.

- Z bezpečnostních důvodů může
být, v závislosti na otáčkách
motoru, podřazování rychlostních
stupňů prováděno automaticky.

44


Převodovka a volant

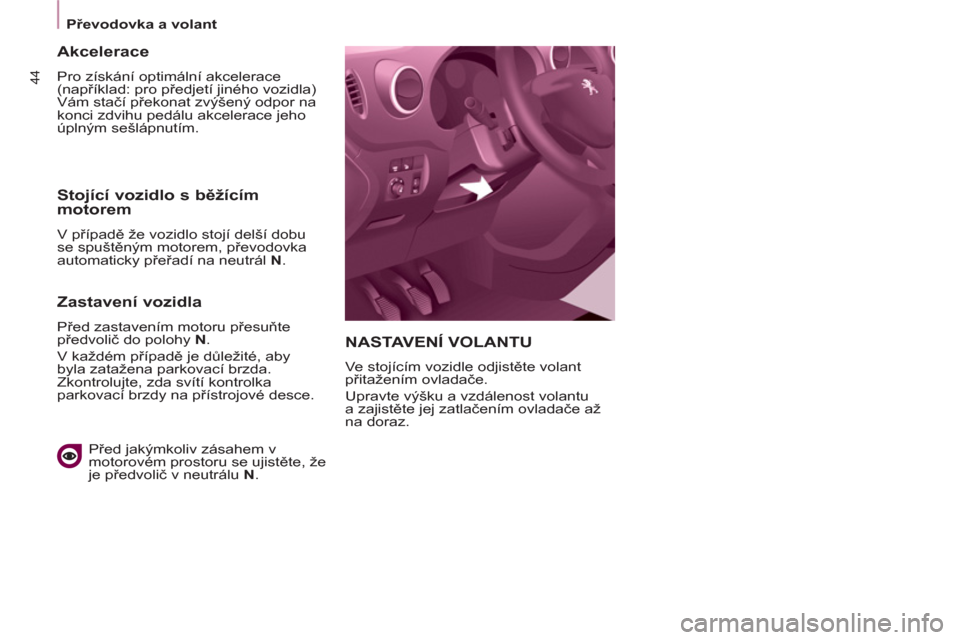

NASTAVENÍ VOLANTU

Ve stojícím vozidle odjistěte volant
přitažením ovladače.
Upravte výšku a vzdálenost volantu
a zajistěte jej zatlačením ovladače až
na doraz.

Akcelerace

Pro získání optimální akcelerace
(například: pro předjetí jiného vozidla)
Vám stačí překonat zvýšený odpor na
konci zdvihu pedálu akcelerace jeho
úplným sešlápnutím.


Stojící vozidlo s běžícím
motorem
V případě že vozidlo stojí delší dobu
se spuštěným motorem, převodovka
automaticky přeřadí na neutrál N
.


Zastavení vozidla

Před zastavením motoru přesuňte
předvolič do polohy N
.
V každém případě je důležité, aby
byla zatažena parkovací brzda.
Zkontrolujte, zda svítí kontrolka
parkovací brzdy na přístrojové desce.

Před jakýmkoliv zásahem v
motorovém prostoru se ujistěte, že
je předvolič v neutrálu N
.

45
PŘIPRAVENI K JÍZDĚ
22



Stop & Start













STOP & START

Systém Stop & Start dočasně vypne
motor – režim STOP – při zastavení
vozidla během provozu (semafory,
zácpy, atd.). Motor se automaticky
spustí – režim START –, jakmile
se opět chcete rozjet. Motor je
nastartován okamžitě, rychlým a
tichým způsobem.
Systém Stop & Start vyvinutý pro
městské prostředí umožňuje snižovat
spotřebu paliva, emisí a a v režimu
STOP i úroveň hluku.


Funkce


Přechod motoru do režimu STOP
Na přístrojové desce se
rozsvítí "ECO"
a motor se
přepne do úsporného režimu:


- vozidla s
mechanickou

převodovkou
, když při rychlosti
nižší než 20 km/h přesunete řadicí
páku do neutrálu a poté uvolníte
spojkový pedál,

- vozidla se šestistupňovou

mechanickou
pilotovanou

převodovkou
, když při rychlosti
nižší než 6 km/h sešlápnete
brzdový pedál nebo přesunete
předvolič do polohy N
. Pokud je Vaše vozidlo tímto systémem
vybaveno, počítadlo zaznamenává
čas strávený v režimu STOP během
probíhající jízdy. Při každém zapnutí
zapalování se vynuluje.
Ve vozidlech s mechanickou 6-ti
stupňovou převodovkou se pro
Vaše pohodlí při parkovacích
manévrech režim STOP neaktivuje po
několik sekund od zařazení zpětného
chodu.
Režim STOP neovlivňuje jiné funkce
vozidla, jako například brzd
ění,
posilování řízení, ...
Nikdy nedoplňujte palivo s
aktivovaným režimem STOP; vždy
vypněte motor klíčkem.
Zvláštní případy: nedostupnost
funkce STOP
Režim STOP se neaktivuje, když:


- jsou otevřené dveře řidiče,

- je rozepnutý pás řidiče,

- rychlost vozidla nepřekročila
10 km/h od posledního nastartování
klíčkem,

- je zatažená parkovací brzda nebo
je ve fázi zatahování,

- to vyžaduje udržení tepelné pohody
v kabině,

- je aktivované odmlžování,

- jsou splněny určité podmínky,
které to znemožňují (úroveň nabití
akumulátoru, teplota motoru,
posilovač brzd, vnější teplota).
V takovém případě kontrolka
"ECO"
několik sekund bliká a
poté zhasne.

Tento způsob fungování je naprosto
normální.

46
Stop & Start

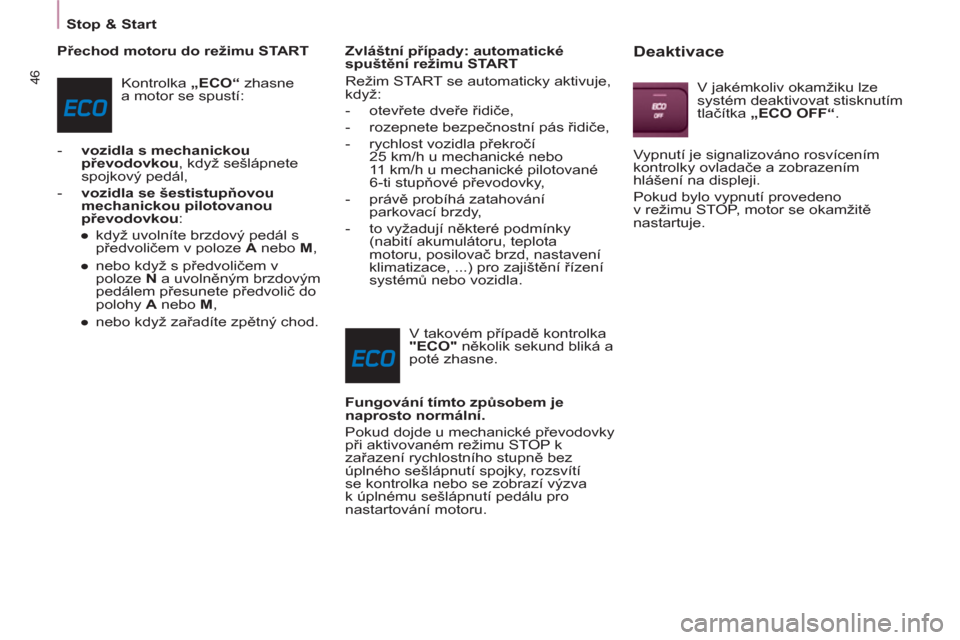

Přechod motoru do režimu START
Kontrolka „
ECO
“ zhasne
a motor se spustí:


- vozidla s
mechanickou

převodovkou
, když sešlápnete
spojkový pedál,

- vozidla se šestistupňovou

mechanickou
pilotovanou

převodovkou
:


●
když uvolníte brzdový pedál s
předvoličem v poloze A
nebo M
,

●
nebo když s předvoličem v
poloze N
a uvolněným brzdovým
pedálem přesunete předvolič do
polohy A
nebo M
,

●
nebo když zařadíte zpětný chod.


Zvláštní případy: automatické
spuštění režimu START
Režim START se automaticky aktivuje,
když:


- otevřete dve
ře řidiče,

- rozepnete bezpečnostní pás řidiče,

- rychlost vozidla překročí
25 km/h u mechanické nebo
11 km/h u mechanické pilotované
6-ti stupňové převodovky,

- právě probíhá zatahování
parkovací brzdy,

- to vyžadují některé podmínky
(nabití akumulátoru, teplota
motoru, posilovač brzd, nastavení
klimatizace, ...) pro zajištění řízení
systémů nebo vozidla.
V takovém případě kontrolka
"ECO"
několik sekund bliká a
poté zhasne.

Fungování tímto způsobem je
naprosto normální.

Pokud dojde u mechanické převodovky
při aktivovaném režimu STOP k
zařazení rychlostního stupně bez
úplného sešlápnutí spojky, rozsvítí
se kontrolka nebo se zobrazí výzva
k úplnému sešlápnutí pedálu pro
nastartování motoru.



Deaktivace

V jakémkoliv okamžiku lze
systém deaktivovat stisknutím
tlačítka „ECO OFF“
.
Vypnutí je signalizováno rosvícením
kontrolky ovladače a zobrazením
hlášení na displeji.
Pokud bylo vypnutí provedeno
v režimu STOP, motor se okamžitě
nastartuje.

47
PŘIPRAVENI K JÍZDĚ
22



Stop & Start

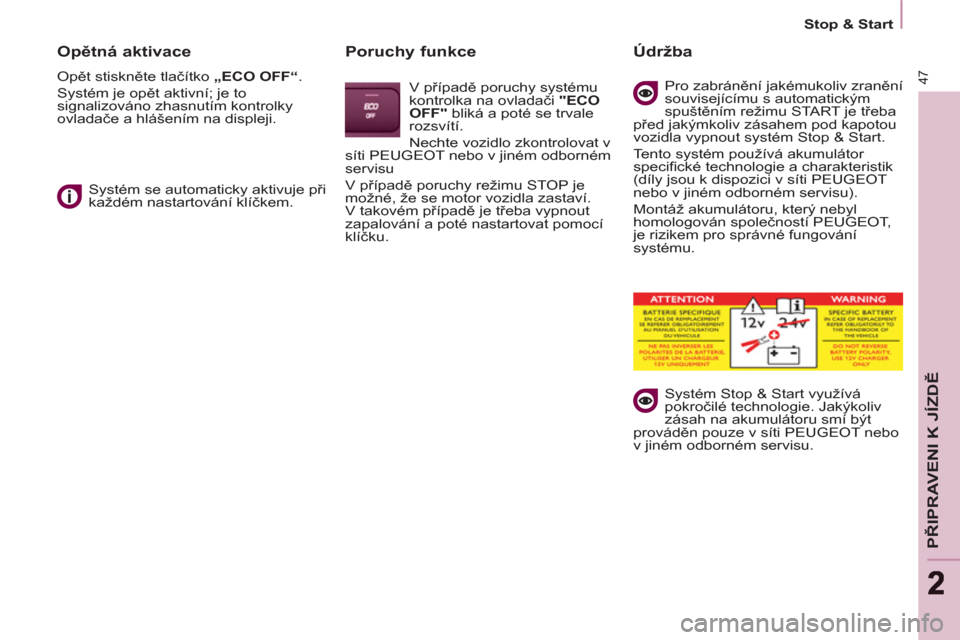

Opětná aktivace

Opět stiskněte tlačítko „ECO OFF“
.
Systém je opět aktivní; je to
signalizováno zhasnutím kontrolky
ovladače a hlášením na displeji.
Systém se automaticky aktivuje při
každém nastartování klíčkem.


Poruchy funkce

V případě poruchy systému
kontrolka na ovladači "ECO
OFF"
bliká a poté se trvale
rozsvítí.
Nechte vozidlo zkontrolovat v
síti PEUGEOT nebo v jiném odborném
servisu
V případě poruchy režimu STOP je
možné, že se motor vozidla zastaví.
V takovém případě je třeba vypnout
zapalování a poté nastartovat pomocí
klíčku.


Údržba

Pro zabránění jakémukoliv zranění
souvisejícímu s automatickým
spuštěním režimu START je třeba
před jakýmkoliv zásahem pod kapotou
vozidla vypnout systém Stop & Start.
Tento systém používá akumulátor
specifi cké technologie a charakteristik
(díly jsou k dispozici v síti PEUGEOT
nebo v jiném odborném servisu).
Montáž akumulátoru, který nebyl
homologován společností PEUGEOT,
je rizikem pro správné fungování
systému.
Systém Stop & Start využívá
pokročilé technologie. Jakýkoliv
zásah na akumulátoru smí být
prováděn pouze v síti PEUGEOT nebo
v jiném odborném servisu.

Nastartování a zastavení motoru



Správný způsob zastavování
Správný postup startování


Kontrolka žhavení
naftového motoru
Když je teplota dostatečná,
kontrolka se rozsvítí na méně
než jednu sekundu a můžete
nastartovat bez čekání.
Za chladného počasí
počkejte na zhasnutí této kontrolky,
poté zapněte startér (poloha
Startování) a držte klíč až do spuštění
motoru.

Kontrolka otevřeného vstupu
Jestiže se rozsvítí, některý
ze vstupů do vozidla není
dovřený, proveďte kontrolu!

Chraňte motor a převodovku
Před vypnutím zapalování nechte
motor běžet několik sekund na
volnoběh, aby se mohla snížit rychlost
turbodmychadla (u naftového motoru).
Nestlačujte pedál akcelerace
v okamžiku vypínání zapalování.
Po zaparkování není nutno zařazovat
převodový stupeň.


NASTARTOVÁNÍ A ZASTAVENÍ MOTORU


Poloha zapnutého zapalování
a příslušenství.

Pro odemknutí řízení mírně pohybujte
volantem a současně otáčejte klíčem,
bez použití síly. V této poloze spínací
skřínky mohou být některá elektrická
zařízení v činnosti.

Poloha Startování.

Spuštění startéru. Jakmile se motor
rozběhne, uvolněte klíč.

Poloha STOP:
zámek řízení.
Zapalování je vypnuté. Otočte
volantem až do zablokování řízení.
Vytáhněte klíč.
