Peugeot Partner Tepee 2012 Návod k obsluze (in Czech)

69
ERGONOMI
E a
POHODL
Í
3


Sedadla


ZADNÍ LAVICE

Každou ze dvou částí (1/3 - 2/3) je
možno složit na sebe a samostatně
vyjmout z vozidla.

Opěrka hlavy

Horní poloha: nadzvedněte a vysuňte
opěrku nahoru.
Dolní poloha: zatlačte na opěrku pro
její posunutí dolů.
Pro její vyjmutí ze sedadla vysuňte
opěrku nahoru, zatlačte na jazýček a
vytáhněte jí.
Při zpětné montáži zasunujte tyčky
opěrky hlavy do otvorů souběžně
s osou opěradla.
Zadní lavice, rozdělená v
poměru 1/3 - 2/3, je vybavená tenkými
opěrkami hlavy.

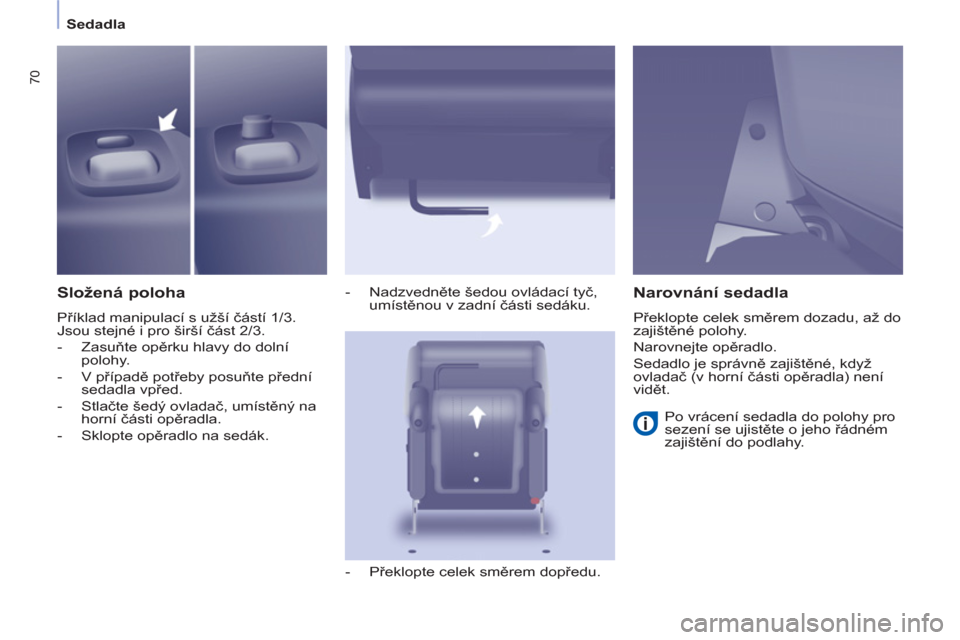

70
Sedadla

Složená poloha

Příklad manipulací s užší částí 1/3.
Jsou stejné i pro širší část 2/3.


- Zasuňte opěrku hlavy do dolní
polohy.

- V případě potřeby posuňte přední
sedadla vpřed.

- Stlačte šedý ovladač, umístěný na
horní části opěradla.

- Sklopte opěradlo na sedák.
- Nadzvedněte šedou ovládací tyč,
umístěnou v zadní části sedáku.

- Překlopte celek směrem dopředu.



Narovnání sedadla

Překlopte celek směrem dozadu, až do
zajištěné polohy.
Narovnejte opěradlo.
Sedadlo je správně zajištěné, když
ovladač (v horní části opěradla) není
vidět.
Po vrácení sedadla do polohy pro
sezení se ujistěte o jeho řádném
zajištění do podlahy.

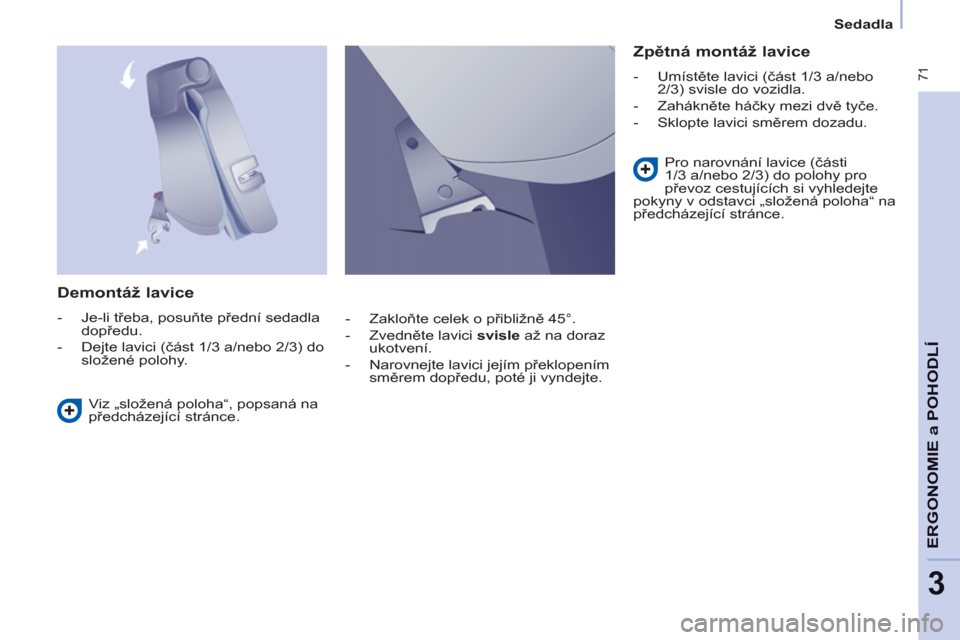

71
ERGONOMI
E
a POHODL
Í
3


Sedadla



Demontáž lavice



- Je-li třeba, posuňte přední sedadla
dopředu.

- Dejte lavici (část 1/3 a/nebo 2/3) do
složené polohy.


Zpětná montáž lavice



- Umístěte lavici (část 1/3 a/nebo
2/3) svisle do vozidla.

- Zahákněte háčky mezi dvě tyče.

- Sklopte lavici směrem dozadu.
Viz „složená poloha“, popsaná na
předcházející stránce. Pro narovnání lavice (části
1/3 a/nebo 2/3) do polohy pro
převoz cestujících si vyhledejte
pokyny v odstavci „složená poloha“ na
předcházející stránce.

- Zakloňte celek o přibližně 45°.

- Zvedněte lavici svisle
až na doraz
ukotvení.

- Narovnejte lavici jejím překlopením
směrem dopředu, poté ji vyndejte.

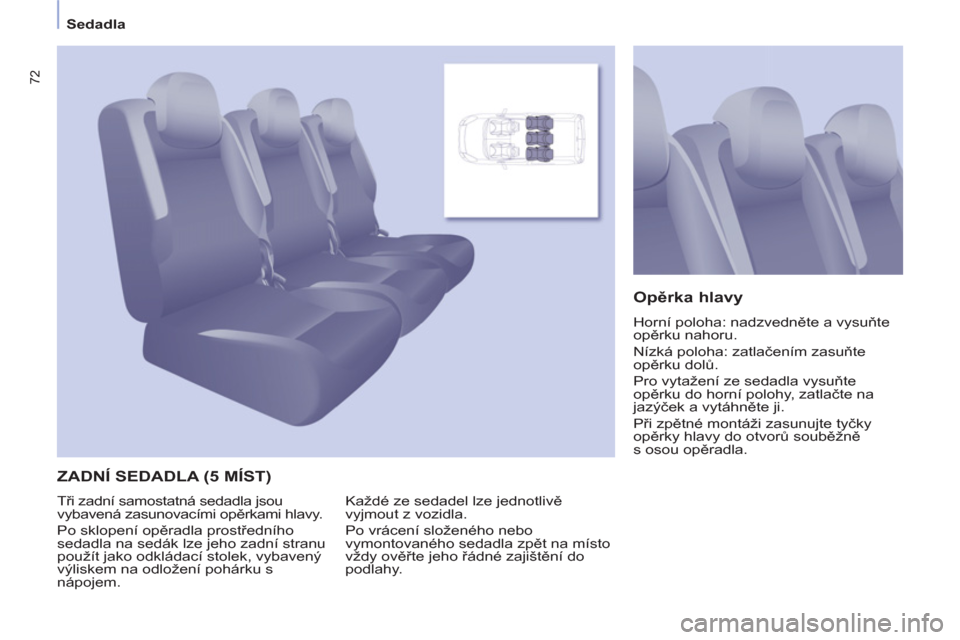

72
Sedadla
ZADNÍ SEDADLA (5 MÍST)


Opěrka hlavy

Horní poloha: nadzvedněte a vysuňte
opěrku nahoru.
Nízká poloha: zatlačením zasuňte
opěrku dolů.
Pro vytažení ze sedadla vysuňte
opěrku do horní polohy, zatlačte na
jazýček a vytáhněte ji.
Při zpětné montáži zasunujte tyčky
opěrky hlavy do otvorů souběžně
s osou opěradla.
Každé ze sedadel lze jednotlivě
vyjmout z vozidla.
Po vrácení složeného nebo
vymontovaného sedadla zpět na místo
vždy ověřte jeho řádné zajištění do
podlahy. Tři zadní samostatná sedadla jsou
vybavená zasunovacími opěrkami hlavy.
Po sklopení opěradla prostředního
sedadla na sedák lze jeho zadní stranu
použít jako odkládací stolek, vybavený
výliskem na odložení pohárku s
nápojem.

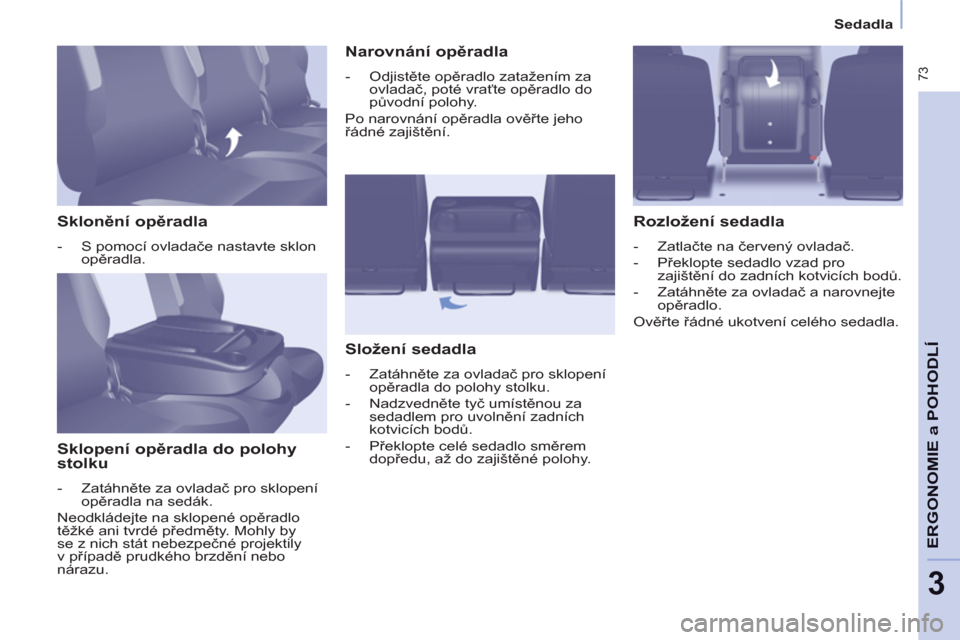

73
ERGONOMI
E
a POHODL
Í
3


Sedadla



Sklonění opěradla



- S pomocí ovladače nastavte sklon
opěradla.



Sklopení opěradla do polohy
stolku


- Zatáhněte za ovladač pro sklopení
opěradla na sedák.
Neodkládejte na sklopené opěradlo
těžké ani tvrdé předměty. Mohly by
se z nich stát nebezpečné projektily
v případě prudkého brzdění nebo
nárazu.


Narovnání opěradla



- Odjistěte opěradlo zatažením za
ovladač, poté vraťte opěradlo do
původní polohy.
Po narovnání opěradla ověřte jeho
řádné zajištění.


Složení sedadla



- Zatáhněte za ovladač pro sklopení
opěradla do polohy stolku.

- Nadzvedněte tyč umístěnou za
sedadlem pro uvolnění zadních
kotvicích bodů.

- Překlopte celé sedadlo směrem
dopředu, až do zajištěné polohy.



Rozložení sedadla



- Zatlačte na červený ovladač.

- Překlopte sedadlo vzad pro
zajištění do zadních kotvicích bodů.

- Zatáhněte za ovladač a narovnejte
opěradlo.
Ověřte řádné ukotvení celého sedadla.

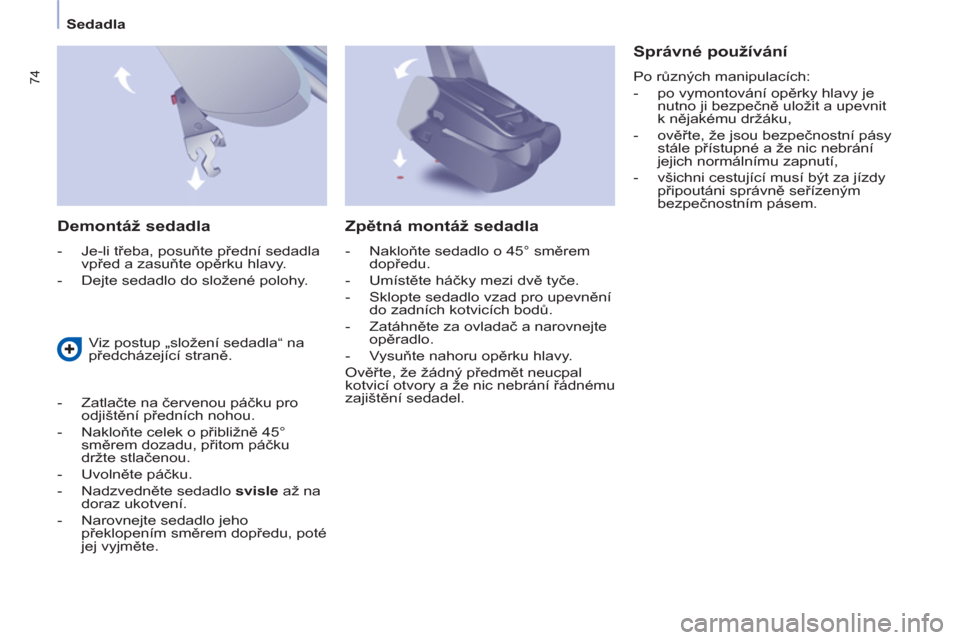

74
Sedadla

Demontáž sedadla



- Je-li třeba, posuňte přední sedadla
vpřed a zasuňte opěrku hlavy.

- Dejte sedadlo do složené polohy.


Správné používání

Po různých manipulacích:


- po vymontování opěrky hlavy je
nutno ji bezpečně uložit a upevnit
k nějakému držáku,

- ověřte, že jsou bezpečnostní pásy
stále přístupné a že nic nebrání
jejich normálnímu zapnutí,

- všichni cestující musí být za jízdy
připoutáni správně seřízeným
bezpečnostním pásem.

Viz postup „složení sedadla“ na
předcházející straně.

- Zatlačte na červenou páčku pro
odjištění předních nohou.

- Nakloňte celek o přibližně 45°
směrem dozadu, přitom páčku
držte stlačenou.

- Uvolněte páčku.

- Nadzvedněte sedadlo svisle
až na
doraz ukotvení.

- Narovnejte sedadlo jeho
překlopením sm
ěrem dopředu, poté
jej vyjměte.



Zpětná montáž sedadla



- Nakloňte sedadlo o 45° směrem
dopředu.

- Umístěte háčky mezi dvě tyče.

- Sklopte sedadlo vzad pro upevnění
do zadních kotvicích bodů.

- Zatáhněte za ovladač a narovnejte
opěradlo.

- Vysuňte nahoru opěrku hlavy.
Ověřte, že žádný předmět neucpal
kotvicí otvory a že nic nebrání řádnému
zajištění sedadel.

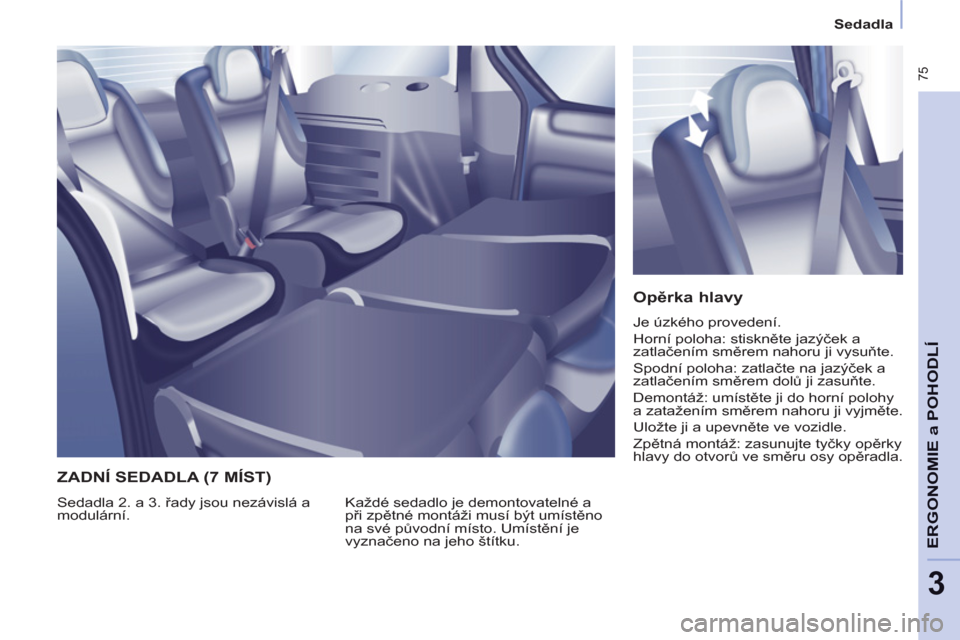

75
ERGONOMI
E
a POHODL
Í
3


Sedadla



Opěrka hlavy

Je úzkého provedení.
Horní poloha: stiskněte jazýček a
zatlačením směrem nahoru ji vysuňte.
Spodní poloha: zatlačte na jazýček a
zatlačením směrem dolů ji zasuňte.
Demontáž: umístěte ji do horní polohy
a zatažením směrem nahoru ji vyjměte.
Uložte ji a upevněte ve vozidle.
Zpětná montáž: zasunujte tyčky opěrky
hlavy do otvorů ve směru osy opěradla.
Každé sedadlo je demontovatelné a
při zpětné montáži musí být umístěno
na své původní místo. Umístění je
vyznačeno na jeho štítku.
Sedadla 2. a 3. řady jsou nezávislá a
modulární.
ZADNÍ SEDADLA (7 MÍST)

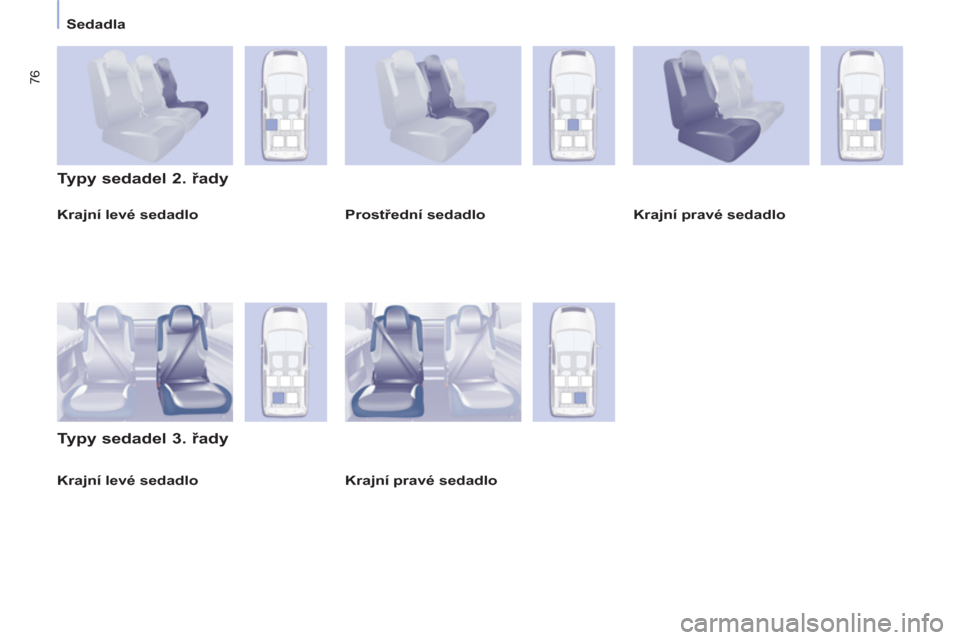

76
Sedadla

Krajní levé sedadlo


Typy sedadel 2. řady

Typy sedadel 3. řady


Prostřední sedadlo
Krajní pravé sedadlo


Krajní pravé sedadlo


Krajní levé sedadlo

77
ERGONOMI
E
a POHODL
Í
3


Sedadla


Naklonění opěradla


- S pomocí ovladače nastavte sklon.


Sklopení sedadla do polohy stolku


- Umístěte opěrky hlavy do
spodní polohy.

- Zatáhněte za ovladač pro sklopení
opěradla na sedák.

Rozložení opěradla


- Odjistěte opěradlo zatažením za
ovladač, poté vraťte opěradlo do
původní polohy.
Ověřte řádné zajištění celé sestavy.

Složení sedadla


- Přesuňte sedadlo do polohy stolku.

- Zatáhněte za červený pás umístěný
za sedadlem pro uvolnění zadních
kotvicích bodů.

- Překlopte celé sedadlo směrem
dopředu.




Modularita sedadla 2. řady

Rozložení sedadla


- Překlopte celé sedadlo směrem
dozadu.
Před rozložením sedadla
zkontrolujte:


- zda se ve 3. řadě nenacházejí
nohy spolujezdců v místě ukotvení
sedadla k podlaze,

- správné zajištění sedadla do
kotvicích bodů na podlaze,

- disponibilitu bezpečnostního pásu
pro spolujezdce.

78
Sedadla

Modularita sedadla 3. řady


Sklopení sedadla do polohy stolku


- Umístěte opěrku hlavy do spodní
polohy.

- Zatáhněte za ovladač pro sklopení
opěradla na sedák.


Umístění opěradla do původní polohy


- Uvolněte opěradlo zatažením za
ovladač a umístěte jej do původní
polohy.
Ověřte řádné zajištění celé sestavy.
Rozložení sedadla


- Stiskněte červený ovladač.

- Překlopte celé sedadlo směrem
dozadu.
Úplné složení sedadla


- Přesuňte sedadlo do polohy stolku.

- Zatáhněte za červený pás umístěný
za sedadlem pro uvolnění zadních
kotvicích bodů.

- Př
eklopte celé sedadlo směrem
dopředu.
Dbejte:


- na správné zajištění sedadla
do kotvicích bodů v podlaze,

- disponibilitu bezpečnostního
pásu pro spolujezdce.
