Peugeot Partner Tepee 2013 Manuel du propriétaire (in French)

129


Atteler une remorque

ACCESSOIRE
S
5

Pour en savoir plus sur les
masses, reportez vous aux
documents administratifs (carte
grise, ...) ou à la rubrique 8, partie
«Masses».
ATTELER UNE REMORQUE, UNE CARAVANE, UN BATEAU...


Répartition des charges

Répartissez la charge dans la
remorque pour que les objets les plus
lourds se trouvent le plus près possible
de l’essieu et que le poids sur flèche
approche le maximum autorisé, sans
toutefois le dépasser.

Refroidissement

Tracter une remorque en côte
augmente la température du liquide de
refroidissement. Le ventilateur étant actionné
électriquement, sa capacité de
refroidissement ne dépend pas du
régime moteur.
Au contraire, utilisez un rapport de
boîte de vitesses élevé pour abaisser
le régime moteur et réduisez votre
vitesse.
Dans tous les cas, soyez attentif
à la température du liquide de
refroidissement.


Conseils de conduite

Le véhicule remorqué doit être en roue
libre : boîte de vitesses au point mort.

130
Atteler une remorque

Du bon usage

Dans certains cas d’utilisation
particulièrement exigeante (traction
de la charge maximale dans une
forte pente par température élevée),
le moteur limite automatiquement sa
puissance. Dans ce cas, la coupure
automatique de la climatisation permet
de récupérer de la puissance moteur.

Pneumatiques

Vérifiez la pression des
pneumatiques du véhicule tracteur
(voir rubrique 8 dans la partie
«Éléments d’identification») et de la
remorque en respectant les pressions
recommandées. Rubrique 6, partie «Niveaux». En cas d’allumage du témoin
de température du liquide de
refroidissement, arrêtez le
véhicule et coupez le moteur
dès que possible.
Freins

Tracter augmente la distance de
freinage. Roulez à vitesse modérée,
rétrogradez en temps utile et freinez
progressivement.

Attelage

Nous vous recommandons d’utiliser les
attelages et leurs faisceaux d’origine
PEUGEOT, qui ont été testés et
homologués dès la conception de votre
véhicule et de confier le montage de ce
dispositif au réseau PEUGEOT.
En cas de montage hors réseau
PEUGEOT, ce montage doit se
faire impérativement en utilisant
les pré-dispositions électriques
implantées à l’arrière du véhicule et les
préconisations du constructeur.
Conformément aux prescriptions
générales rappelées ci-dessus, nous
attirons votre attention sur le risque
lié à la pose d’un attelage ou d’un
accessoire électrique non référencé
par Automobiles PEUGEOT. Cette
pose pouvant entraîner une panne
du système électronique de votre
véhicule. Veuillez vous renseigner au
préalable auprès du Constructeur.
Vent latéral

La sensibilité au vent latéral est
augmentée. Conduisez en souplesse
et à vitesse modérée.

ABS/ESC

Les systèmes ABS ou ESC ne
contrôlent que le véhicule, pas la
remorque ou la caravane.

Aide arrière au stationnement

L’aide est inopérante, véhicule tractant.

131
ACCESSOIRE
S
5
Équipements

Une autre gamme est également
disponible et structurée autour du
confort, des loisirs et de l’entretien :

Alarme anti-intrusion, graver les vitres,
trousse à pharmacie, gilet haute
sécurité, aide au stationnement avant et
arrière, triangle de présignalisation, vis
antivol de jantes en aluminium ...

Housses de siège compatibles airbags
pour siège avant, banquette, tapis
caoutchouc, tapis moquette, chaînes
neige, stores, porte-vélo sur volet
arrière, ...
Autoradios, kit mains-libres, haut-
parleurs, changeur CD, navigation,
USB Box, Kit vidéo, ...
Quelque soit le matériel audio et
télématique proposé sur le marché,
les contraintes techniques liées à la
monte d’un équipement de ces familles
de produits nécessitent la prise en
compte des spécificités du matériel et
leurs compatibilités avec les capacités
de l’équipement de série de votre
véhicule. Veuillez vous renseigner
au préalable auprès du réseau
PEUGEOT.
Pour éviter toute gêne sous les
pédales :


- veillez au bon positionnement du
tapis et de ses fixations,

- ne superposez jamais plusieurs
tapis.

Masses maxi sur barres


- Barres transversales sur
longitudinales : 75 Kg (ces barres
ne sont pas compatibles avec le toit
Zénith).


Ces accessoires et pièces, après avoir
été testés et approuvés en fiabilité et
en sécurité, sont tous adaptés à votre
véhicule. Un large choix référencé et
pièces d’origine est proposé.
Installation d’émetteurs de
radiocommunication
Avant toute installation d’émetteurs
de radiocommunication en post-
équipement, avec antenne extérieure
sur votre véhicule, nous vous
conseillons de prendre contact avec un
représentant de la marque PEUGEOT.
Le Réseau PEUGEOT vous
communiquera les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques
d’installation) qui peuvent être
montés, conformément à la Directive
Compatibilité Électromagnétique
Automobile (2004/104/CE).

132


Équipements


La pose d’un équipement ou
d’un accessoire électrique non
référencé par Automobiles
PEUGEOT, peut entraîner une panne
du système électronique de votre
véhicule. Nous vous remercions de
bien vouloir noter cette particularité et,
vous conseillons de prendre contact
avec un représentant de la Marque
pour vous faire présenter la gamme
des équipements ou accessoires
référencés.
Selon les pays de commercialisation,
les gilets haute sécurité, les triangles
de présignalisation, les ampoules de
rechange sont obligatoires à bord du
véhicule.
Boîtier télématique «Active Fleet
Data»
Connecté directement avec le coeur
du véhicule (réseau multiplexé : «Full
CAN»), le boîtier télématique permet
au travers d’une prestation de service
«clef en main», d’envoyer en temps
réel des informations du type :


- kilomètres parcourus,

- kilomètres restant avant la
prochaine révision,

- alertes et défauts (niveau d’huile,
niveau d’eau, températures d’huile,
température d’eau, etc ...).
Les responsables de «Flottes» peuvent
ainsi optimiser le suivi et la gestion de
leurs véhicules professionnels.
Suivant le pays, consultez le réseau
PEUGEOT pour tout complément
d’information.

Bavettes avant, bavettes arrière, roues
aluminium 15/17 pouces, habillage
passage de roues, volant cuir, ...

Liquide lave-vitre, produits de
nettoyage et d’entretien intérieur et
extérieur, ampoules de rechange, ...

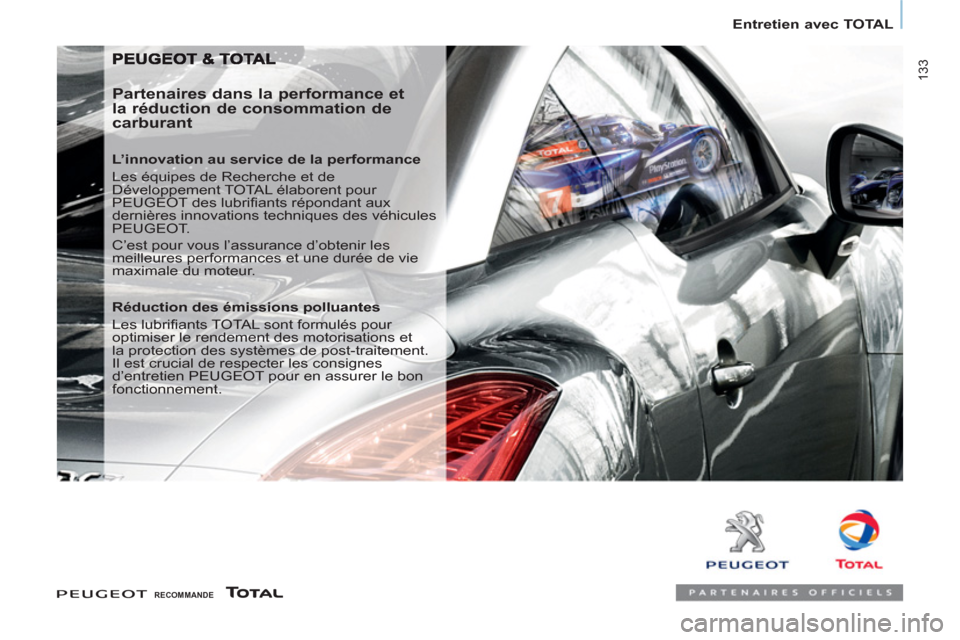

133
Entretien avec TOTAL

Partenaires dans la performance et
la réduction de consommation de
carburant

L’innovation au service de la performance
Les équipes de Recherche et de
Développement TOTAL élaborent pour
PEUGEOT des lubrifiants répondant aux
dernières innovations techniques des véhicules
PEUGEOT.
C’est pour vous l’assurance d’obtenir les
meilleures performances et une durée de vie
maximale du moteur.


RECOMMANDE





Réduction des émissions polluantes
Les lubrifiants TOTAL sont formulés pour
optimiser le rendement des motorisations et
la protection des systèmes de post-traitement.
Il est crucial de respecter les consignes
d’entretien PEUGEOT pour en assurer le bon
fonctionnement.

134
Ouverture du capot



OUVERTURE DU CAPOT

Béquille de capot

Fixez la béquille dans son logement,
identifié par un sticker sur le côté tôlé
gauche du véhicule, pour maintenir le
capot ouvert.
Avant de fermer le capot, replacez la
béquille dans son agrafe sans trop
forcer.


À l’extérieur

Soulevez légèrement le capot en
passant la main à plat, paume vers le
bas afin de vous faciliter l’accès à la
palette.
De cette main, poussez la palette vers
la gauche. Levez le capot.


À l’intérieur

Tirez vers vous la commande placée
sous la planche de bord. Le capot
moteur est déverrouillé.


Pour fermer

Abaissez le capot et lâchez-le en fin
de course. Vérifiez le verrouillage du
capot.
Evitez de manoeuvrer le capot par vent
violent.

135
VÉRIFICATION
S
6
Sous capot

MOTEUR ESSENCE




1.
Réservoir de lave-vitre avant.

2.
Boîte à fusibles.

3.
Réservoir du liquide de
refroidissement moteur.

4.
Réservoir du liquide de freins et
d’embrayage.

5.
Filtre à air.

6.
Jauge à huile manuelle.

7.
Remplissage de l’huile moteur.

8.
Réservoir liquide de direction
assistée.


Connexions batterie :
+ Point métallique positif.
- Point métallique négatif (masse). Soyez vigilant pour toute intervention
sous le capot moteur.

136
Sous capot


MOTEUR DIESEL


4.
Réservoir du liquide de freins et
d’embrayage.

5.
Filtre à air.

6.
Jauge à huile manuelle.
7.
Remplissage de l’huile moteur.

8.
Réservoir liquide de direction
assistée.

9.
Pompe de réamorçage.



1.
Réservoir de lave-vitre avant.

2.
Boîte à fusibles.

3.
Réservoir du liquide de
refroidissement moteur.

Connexions batterie :
+ Point métallique positif.
- Point métallique négatif (masse). Soyez vigilant pour toute intervention sous le capot moteur.

137
VÉRIFICATION
S
6
Niveaux





NIVEAUX


Vidange

A effectuer impérativement aux
intervalles prévus et le grade de
viscosité de l’huile choisie devra
répondre aux exigences conformément
au plan d’entretien du constructeur.
Consultez les prescriptions dans le
réseau PEUGEOT.
Avant remplissage, sortez la jauge
manuelle.
Contrôlez le niveau après le
remplissage (ne jamais dépasser le
maxi).
Revissez le bouchon du carter avant
de fermer le capot.

Niveau du liquide de frein

Le remplacement est à effectuer
impérativement aux intervalles prévus,
conformément au plan d’entretien du
constructeur.
Utilisez les fluides recommandés par
le constructeur, répondant aux Normes
DOT4.
Le niveau doit se situer entre les
repères MINI et MAXI situés sur le
réservoir.
La nécessité de rajouter fréquemment
du liquide indique une défaillance à
faire contrôler au plus tôt par le réseau
PEUGEOT ou par un atelier qualifié.


Témoins

Si vous devez démonter /
remonter le cache style moteur,
manipulez-le avec précaution
pour ne pas détériorer les clips de
fixation.

Niveau d’huile

Il est recommandé d’effectuer ce
contrôle tous les 5000 kms et de faire
des appoints entre deux vidanges si
nécessaire.
Le contrôle se fait véhicule horizontal,
moteur froid, à l’aide de la jauge
manuelle.

Jauge manuelle
2 repères de niveau sur
la jauge :

A
= maxi.
Si vous dépassez ce
repère, consultez le
réseau PEUGEOT ou un
atelier qualifié.

B
= mini.
Ne jamais être en
dessous de ce repère.
Pour préserver la fiabilité
des moteurs et les
dispositifs d’antipollution,
l’utilisation d’additifs
dans l’huile moteur est à
proscrire.

Choix du grade de viscosité
Dans tous les cas, l’huile choisie
devra répondre aux exigences du
constructeur.
Ces opérations sont de
l’entretien usuel du bon état
de marche de votre véhicule.
Consultez les prescriptions dans le
réseau PEUGEOT ou dans le carnet
d’entretien joint à la pochette contenant
les documents de bord.
La vérification par les témoins au
combiné est traitée en rubrique 2,
reportez vous à la partie «Poste
de conduite».

138
Niveaux


Niveau du liquide de
refroidissement
Utilisez exclusivement le liquide
recommandé par le constructeur.
Dans le cas contraire, vous risquez
d’endommager gravement votre
moteur.
Lorsque le moteur est chaud,
la température du liquide de
refroidissement est régulée par
le moto-ventilateur. Celui-ci peut
fonctionner contact coupé ; de plus le
circuit de refroidissement étant sous
pression, attendez au moins une heure
après l’arrêt du moteur pour intervenir.
Afin d’éviter tout risque de brûlure,
dévissez le bouchon d’1/4 de tour pour
laisser retomber la pression. Lorsque
la pression est retombée, retirez le
bouchon et complétez le niveau avec
du liquide de refroidissement.
La nécessité de rajouter fréquemment
du liquide indique une défaillance à
faire contrôler au plus tôt par le réseau
PEUGEOT.

Niveau du liquide de direction
assistée
Véhicule à plat et moteur froid.
Dévissez le bouchon solidaire de la
jauge et vérifiez le niveau qui doit se
situer entre les repères MINI et MAXI. Afin de régénérer le filtre, il est
conseillé de rouler dès que possible,
quand les conditions de circulation le
permettent, à une vitesse de 60 km/h
ou plus pendant au moins cinq minutes
(jusqu’à la disparition du message et
l’extinction du témoin de service).
Lors de la régénération du filtre à
particules, des bruits de relais peuvent
apparaître sous la planche de bord.
Si le message reste affiché et si
le témoin de service reste allumé,
consultez le réseau PEUGEOT ou un
atelier qualifié.

Complément
Le niveau doit se situer entre les
repères MINI et MAXI situés sur la
vase d’expansion. Si le complément
est supérieur à 1 litre, faites vérifier le
circuit par le réseau PEUGEOT ou par
un atelier qualifié.



Niveau du liquide lave-vitre et
lave-projecteurs
Pour une qualité optimale de nettoyage
et pour votre sécurité, nous vous
conseillons d’utiliser les produits de la
gamme PEUGEOT.
Pour assurer un nettoyage optimal et
éviter le gel, la mise à niveau ou le
remplacement de ce liquide ne doit pas
être effectué avec de l’eau.
Contenance du réservoir lave-vitre :
environ 3 litres.
Si votre véhicule est équipé de lave-
projecteurs, la contenance du réservoir
est de 6 litres.


Niveau d’additif gasoil
(Diesel avec filtre à
particules)
Le niveau mini de cet additif
vous est indiqué par l’allumage du
témoin de service, accompagné d’un
signal sonore et d’un message sur
l’écran.
Quand il se produit moteur tournant,
cela est dû à un début de saturation du
filtre à particules (conditions de roulage
de type urbain exceptionnellement
prolongées : vitesse réduite, longs
embouteillages, ...).
Complément
La mise à niveau de cet additif doit
impérativement et rapidement être
effectuée par le réseau PEUGEOT ou
par un atelier qualifié.



Produits usagés

Évitez tout contact prolongé de l’huile
usagée avec la peau.
Le liquide de frein est nocif pour la
santé et très corrosif.
Ne jetez pas l’huile usagée, le liquide
de frein ou le liquide de refroidissement
dans les canalisations d’évacuation
ou sur le sol mais dans les containers
dédiés à cet usage dans le réseau
PEUGEOT.
