PRÊT À PARTIR
22

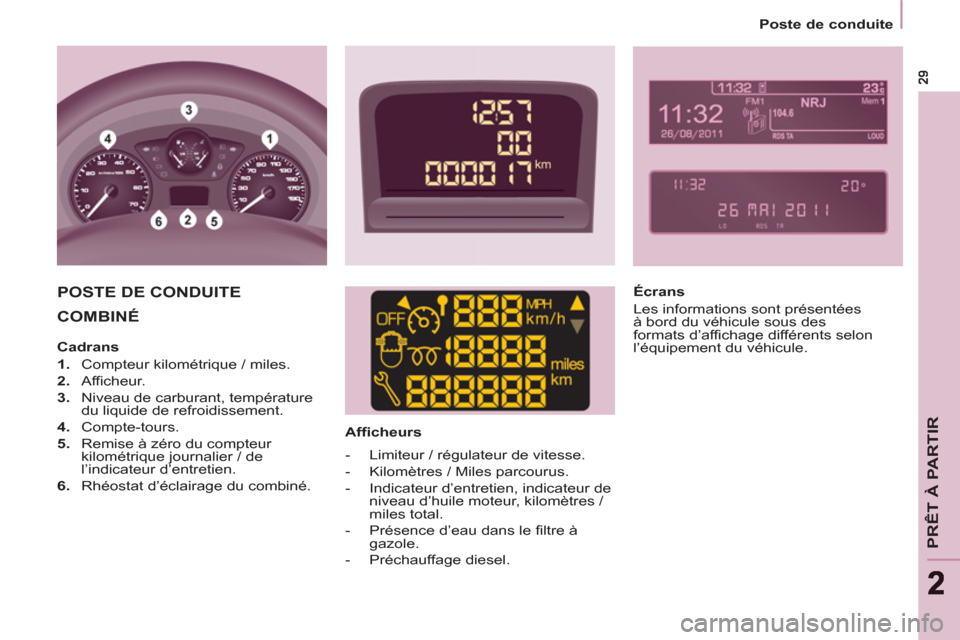

Poste de conduite


COMBINÉ



Afficheurs

POSTE DE CONDUITE

Écrans
Les informations sont présentées
à bord du véhicule sous des
formats d’affichage différents selon
l’équipement du véhicule.

Cadrans


1.
Compteur kilométrique / miles.

2.
Afficheur.

3.
Niveau de carburant, température
du liquide de refroidissement.

4.
Compte-tours.

5.
Remise à zéro du compteur
kilométrique journalier / de
l’indicateur d’entretien.

6.
Rhéostat d’éclairage du combiné.




- Limiteur / régulateur de vitesse.

- Kilomètres / Miles parcourus.

- Indicateur d’entretien, indicateur de
niveau d’huile moteur, kilomètres /
miles total.

- Présence d’eau dans le filtre à
gazole.

- Préchauffage diesel.

30
Poste de conduite

Console centrale avec écran


Combiné sans écran


- tournez vers la droite pour
augmenter les heures (maintenir
le bouton vers la droite pour un
défilement rapide),

- tournez vers la gauche : 24H ou
12H s’affichent,

- tournez vers la droite pour
sélectionner 24H ou 12H,

- tournez vers la gauche pour finir la
mise à l’heure.
Après environ 30 secondes sans
action, l’afficheur revient à l’affichage
courant.

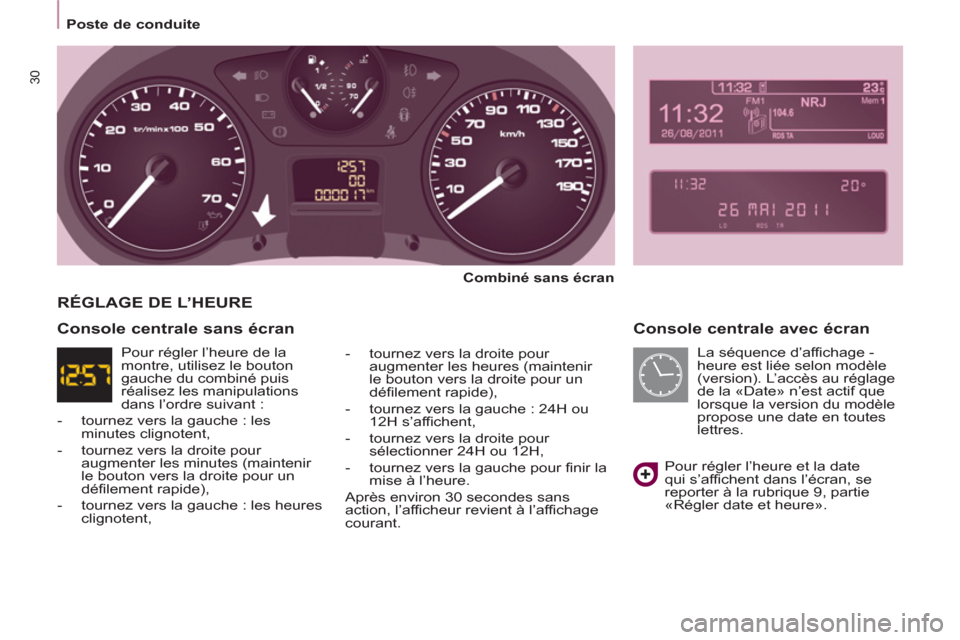

RÉGLAGE DE L’HEURE

Pour régler l’heure et la date
qui s’affichent dans l’écran, se
reporter à la rubrique 9, partie
«Régler date et heure».


Console centrale sans écran

La séquence d’affichage -
heure est liée selon modèle
(version). L’accès au réglage
de la «Date» n’est actif que
lorsque la version du modèle
propose une date en toutes
lettres. Pour régler l’heure de la
montre, utilisez le bouton
gauche du combiné puis
réalisez les manipulations
dans l’ordre suivant :


- tournez vers la gauche : les
minutes clignotent,

- tournez vers la droite pour
augmenter les minutes (maintenir
le bouton vers la droite pour un
défilement rapide),

- tournez vers la gauche : les heures
clignotent,

PRÊT À PARTIR
22


Poste de conduite

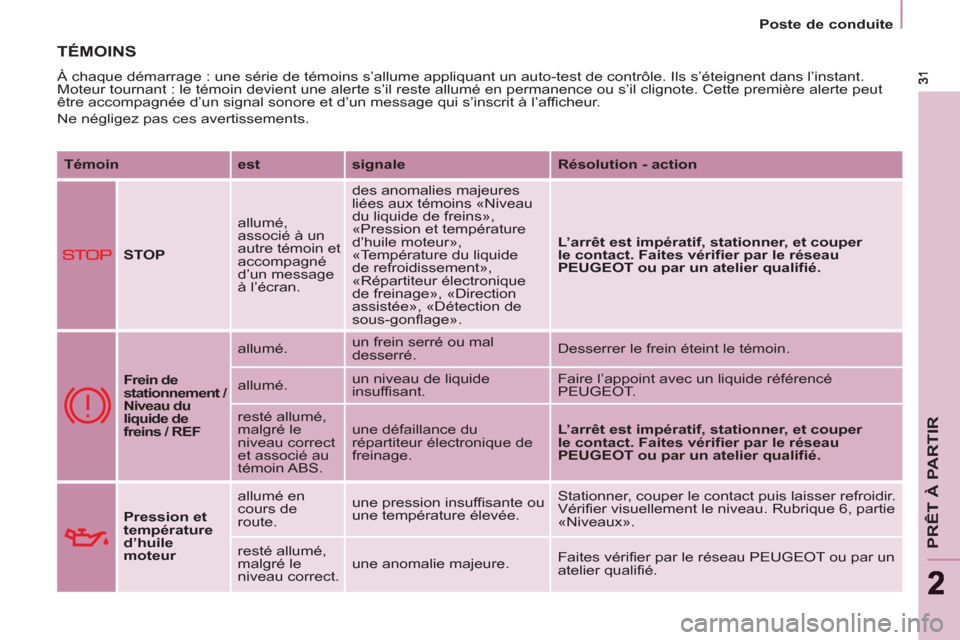

TÉMOINS

À chaque démarrage : une série de témoins s’allume appliquant un auto-test de contrôle. Ils s’éteignent dans l’instant.
Moteur tournant : le témoin devient une alerte s’il reste allumé en permanence ou s’il clignote. Cette première alerte peut
être accompagnée d’un signal sonore et d’un message qui s’inscrit à l’afficheur.
Ne négligez pas ces avertissements.

Témoin

est

signale

Résolution - action





STOP

allumé,
associé à un
autre témoin et
accompagné
d’un message
à l’écran. des anomalies majeures
liées aux témoins «Niveau
du liquide de freins»,
«Pression et température
d’huile moteur»,
«Température du liquide
de refroidissement»,
«Répartiteur électronique
de freinage», «Direction
assistée», «Détection de
sous-gonflage».
L’arrêt est impératif, stationner, et couper
le contact. Faites vérifier par le réseau
PEUGEOT ou par un atelier qualifié.





Frein de
stationnement /
Niveau du
liquide de
freins / REF allumé. un frein serré ou mal
desserré. Desserrer le frein éteint le témoin.
allumé. un niveau de liquide
insuffisant. Faire l’appoint avec un liquide référencé
PEUGEOT.
resté allumé,
malgré le
niveau correct
et associé au
témoin ABS. une défaillance du
répartiteur électronique de
freinage.
L’arrêt est impératif, stationner, et couper
le contact. Faites vérifier par le réseau
PEUGEOT ou par un atelier qualifié.





Pression et
température
d’huile
moteur
allumé en
cours de
route. une pression insuffisante ou
une température élevée. Stationner, couper le contact puis laisser refroidir.
Vérifier visuellement le niveau. Rubrique 6, partie
«Niveaux».
resté allumé,
malgré le
niveau correct. une anomalie majeure. Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.

32
Poste de conduite

Témoin

est

signale

Résolution - action

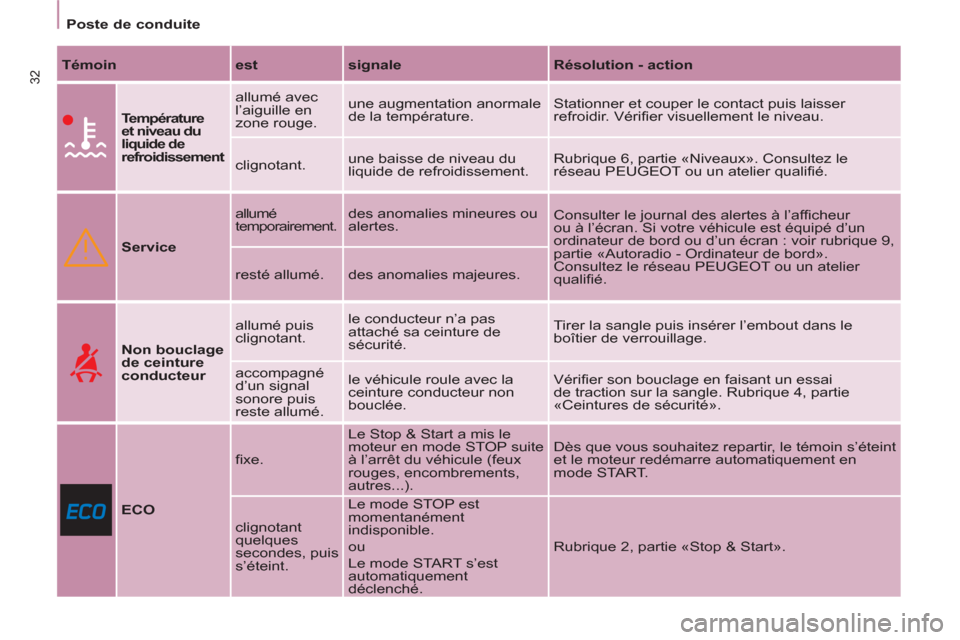

Température
et niveau du
liquide de
refroidissement
allumé avec
l’aiguille en
zone rouge. une augmentation anormale
de la température. Stationner et couper le contact puis laisser
refroidir. Vérifier visuellement le niveau.
clignotant. une baisse de niveau du
liquide de refroidissement. Rubrique 6, partie «Niveaux». Consultez le
réseau PEUGEOT ou un atelier qualifié.


Service
allumé
temporairement. des anomalies mineures ou
alertes. Consulter le journal des alertes à l’afficheur
ou à l’écran. Si votre véhicule est équipé d’un
ordinateur de bord ou d’un écran : voir rubrique 9,
partie «Autoradio - Ordinateur de bord».
Consultez le réseau PEUGEOT ou un atelier
qualifié. resté allumé. des anomalies majeures.



Non bouclage
de ceinture
conducteur
allumé puis
clignotant. le conducteur n’a pas
attaché sa ceinture de
sécurité. Tirer la sangle puis insérer l’embout dans le
boîtier de verrouillage.
accompagné
d’un signal
sonore puis
reste allumé. le véhicule roule avec la
ceinture conducteur non
bouclée. Vérifier son bouclage en faisant un essai
de traction sur la sangle. Rubrique 4, partie
«Ceintures de sécurité».


ECO
fixe. Le Stop & Start a mis le
moteur en mode STOP suite
à l’arrêt du véhicule (feux
rouges, encombrements,
autres...). Dès que vous souhaitez repartir, le témoin s’éteint
et le moteur redémarre automatiquement en
mode START.
clignotant
quelques
secondes, puis
s’éteint. Le mode STOP est
momentanément
indisponible.
ou
Le mode START s’est
automatiquement
déclenché. Rubrique 2, partie «Stop & Start».

33
PRÊT À PARTIR
22


Poste de conduite

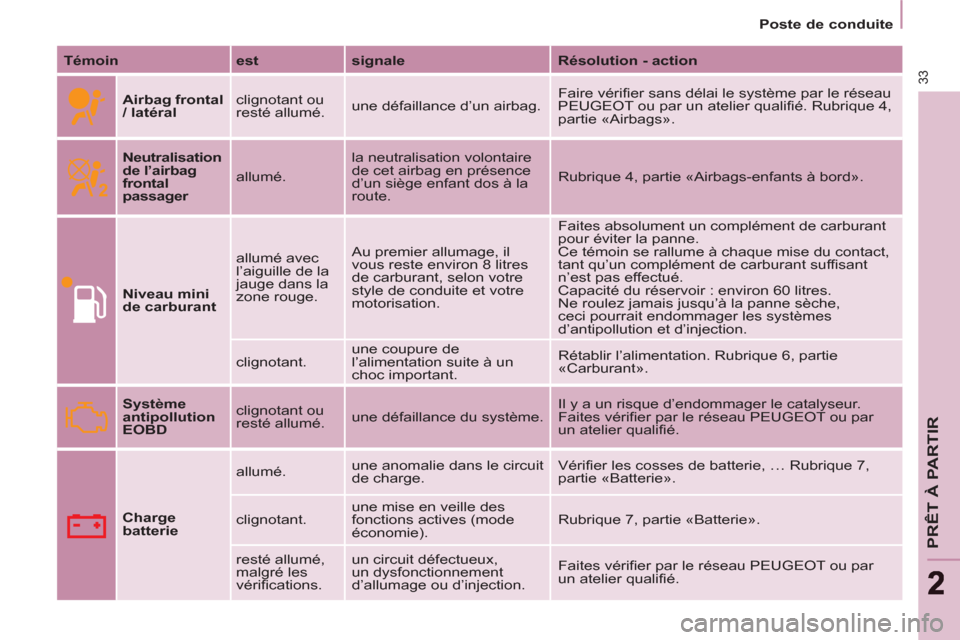

Témoin

est

signale

Résolution - action




Airbag frontal
/ latéral
clignotant ou
resté allumé. une défaillance d’un airbag. Faire vérifier sans délai le système par le réseau
PEUGEOT ou par un atelier qualifié. Rubrique 4,
partie «Airbags».



Neutralisation
de l’airbag
frontal
passager allumé. la neutralisation volontaire
de cet airbag en présence
d’un siège enfant dos à la
route. Rubrique 4, partie «Airbags-enfants à bord».



Niveau mini
de carburant
allumé avec
l’aiguille de la
jauge dans la
zone rouge. Au premier allumage, il
vous reste environ 8 litres
de carburant, selon votre
style de conduite et votre
motorisation. Faites absolument un complément de carburant
pour éviter la panne.
Ce témoin se rallume à chaque mise du contact,
tant qu’un complément de carburant suffisant
n’est pas effectué.
Capacité du réservoir : environ 60 litres.
Ne roulez jamais jusqu’à la panne sèche,
ceci pourrait endommager les systèmes
d’antipollution et d’injection.
clignotant. une coupure de
l’alimentation suite à un
choc important. Rétablir l’alimentation. Rubrique 6, partie
«Carburant».


Système
antipollution
EOBD
clignotant ou
resté allumé. une défaillance du système. Il y a un risque d’endommager le catalyseur.
Faites vérifier par le réseau PEUGEOT ou par
un atelier qualifié.


Charge
batterie
allumé. une anomalie dans le circuit
de charge. Vérifier les cosses de batterie, … Rubrique 7,
partie «Batterie».
clignotant. une mise en veille des
fonctions actives (mode
économie). Rubrique 7, partie «Batterie».
resté allumé,
malgré les
vérifications. un circuit défectueux,
un dysfonctionnement
d’allumage ou d’injection. Faites vérifier par le réseau PEUGEOT ou par
un atelier qualifié.

ABS
34
Poste de conduite

Témoin

est

signale

Résolution - action

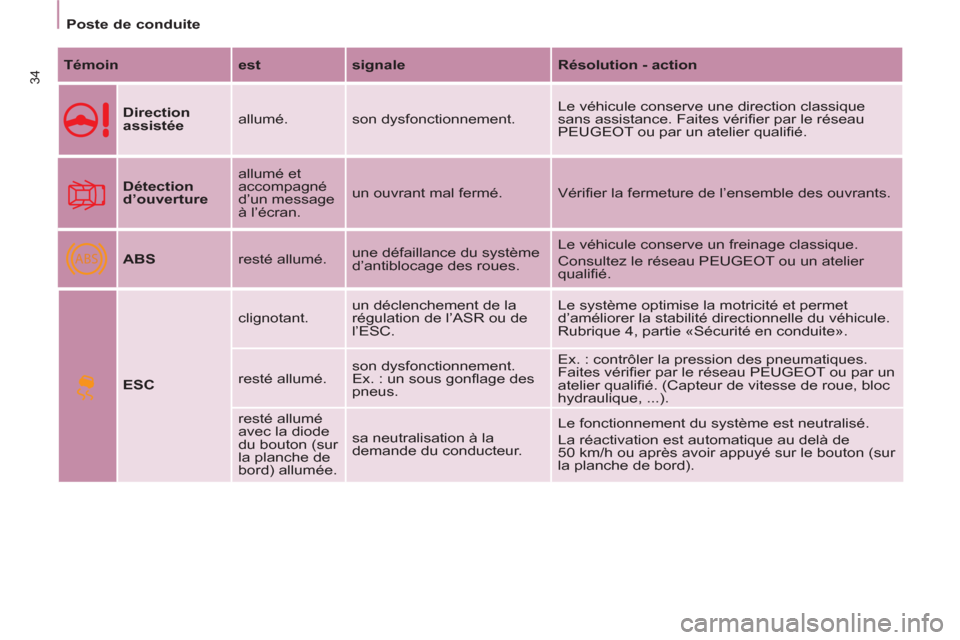

Direction
assistée
allumé. son dysfonctionnement. Le véhicule conserve une direction classique
sans assistance. Faites vérifier par le réseau
PEUGEOT ou par un atelier qualifié.


Détection
d’ouverture
allumé et
accompagné
d’un message
à l’écran. un ouvrant mal fermé. Vérifier la fermeture de l’ensemble des ouvrants.



ABS
resté allumé. une défaillance du système
d’antiblocage des roues. Le véhicule conserve un freinage classique.
Consultez le réseau PEUGEOT ou un atelier
qualifié.


ESC
clignotant. un déclenchement de la
régulation de l’ASR ou de
l’ESC. Le système optimise la motricité et permet
d’améliorer la stabilité directionnelle du véhicule.
Rubrique 4, partie «Sécurité en conduite».
resté allumé. son dysfonctionnement.
Ex. : un sous gonflage des
pneus. Ex. : contrôler la pression des pneumatiques.
Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié. (Capteur de vitesse de roue, bloc
hydraulique, ...).
resté allumé
avec la diode
du bouton (sur
la planche de
bord) allumée. sa neutralisation à la
demande du conducteur. Le fonctionnement du système est neutralisé.
La réactivation est automatique au delà de
50 km/h ou après avoir appuyé sur le bouton (sur
la planche de bord).

35
PRÊT À PARTIR
22


Poste de conduite


Témoin

est

signale

Résolution - action

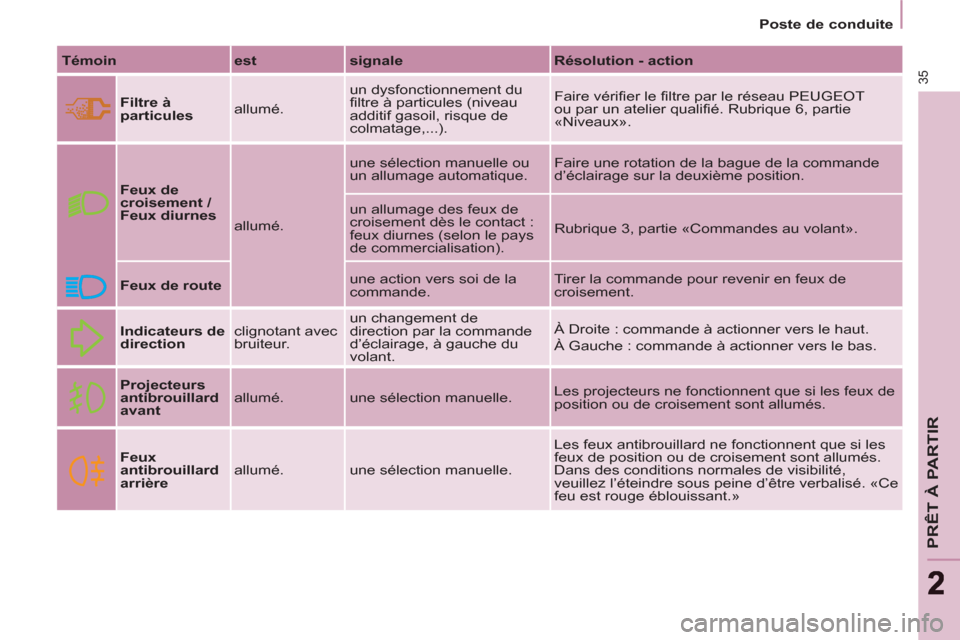

Filtre à
particules
allumé. un dysfonctionnement du
filtre à particules (niveau
additif gasoil, risque de
colmatage,...). Faire vérifier le filtre par le réseau PEUGEOT
ou par un atelier qualifié. Rubrique 6, partie
«Niveaux».



Feux de
croisement /
Feux diurnes

allumé. une sélection manuelle ou
un allumage automatique. Faire une rotation de la bague de la commande
d’éclairage sur la deuxième position.
un allumage des feux de
croisement dès le contact :
feux diurnes (selon le pays
de commercialisation). Rubrique 3, partie «Commandes au volant».

Feux de route
une action vers soi de la
commande. Tirer la commande pour revenir en feux de
croisement.


Indicateurs de
direction
clignotant avec
bruiteur. un changement de
direction par la commande
d’éclairage, à gauche du
volant. À Droite : commande à actionner vers le haut.
À Gauche : commande à actionner vers le bas.



Projecteurs
antibrouillard
avant
allumé. une sélection manuelle. Les projecteurs ne fonctionnent que si les feux de
position ou de croisement sont allumés.


Feux
antibrouillard
arrière
allumé. une sélection manuelle. Les feux antibrouillard ne fonctionnent que si les
feux de position ou de croisement sont allumés.
Dans des conditions normales de visibilité,
veuillez l’éteindre sous peine d’être verbalisé. «Ce
feu est rouge éblouissant.»

36
Poste de conduite

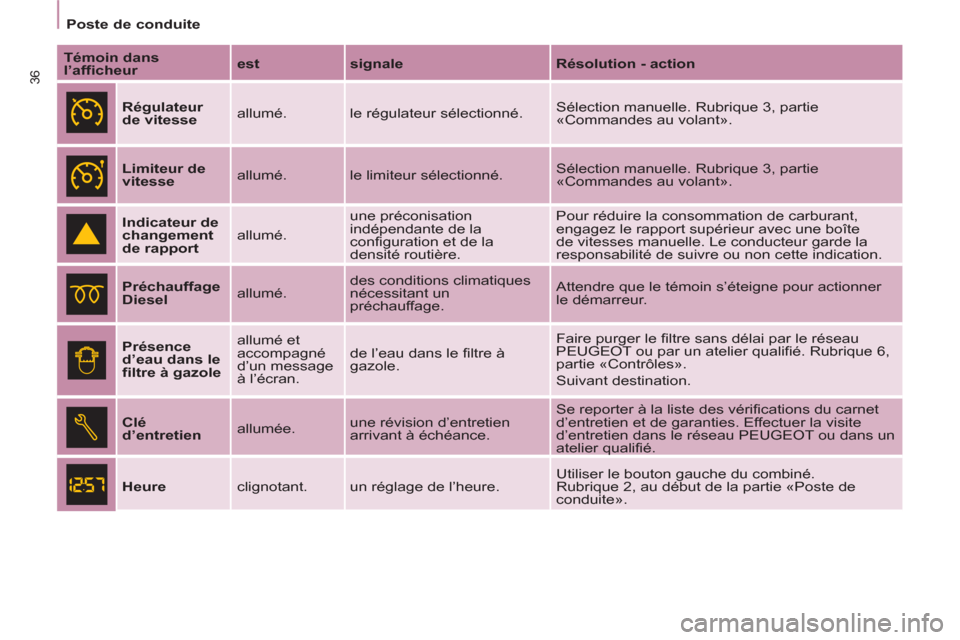

Témoin dans
l’afficheur

est

signale

Résolution - action




Régulateur
de vitesse
allumé. le régulateur sélectionné. Sélection manuelle. Rubrique 3, partie
«Commandes au volant».


Limiteur de
vitesse
allumé. le limiteur sélectionné. Sélection manuelle. Rubrique 3, partie
«Commandes au volant».


Indicateur de
changement
de rapport
allumé. une préconisation
indépendante de la
configuration et de la
densité routière. Pour réduire la consommation de carburant,
engagez le rapport supérieur avec une boîte
de vitesses manuelle. Le conducteur garde la
responsabilité de suivre ou non cette indication.


Préchauffage
Diesel
allumé. des conditions climatiques
nécessitant un
préchauffage. Attendre que le témoin s’éteigne pour actionner
le démarreur.


Présence
d’eau dans le
filtre à gazole
allumé et
accompagné
d’un message
à l’écran. de l’eau dans le filtre à
gazole. Faire purger le filtre sans délai par le réseau
PEUGEOT ou par un atelier qualifié. Rubrique 6,
partie «Contrôles».
Suivant destination.



Clé
d’entretien
allumée. une révision d’entretien
arrivant à échéance. Se reporter à la liste des vérifications du carnet
d’entretien et de garanties. Effectuer la visite
d’entretien dans le réseau PEUGEOT ou dans un
atelier qualifié.


Heure
clignotant. un réglage de l’heure. Utiliser le bouton gauche du combiné.
Rubrique 2, au début de la partie «Poste de
conduite».

37

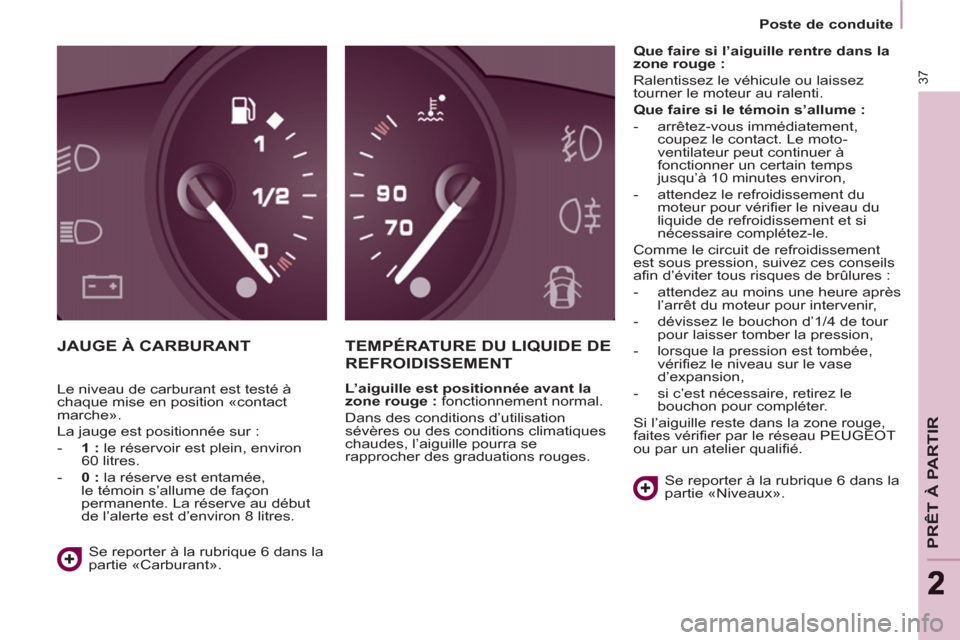

PRÊT À PARTIR
22


Poste de conduite


JAUGE À CARBURANT TEMPÉRATURE DU LIQUIDE DE
REFROIDISSEMENT

L’aiguille est positionnée avant la
zone rouge :
fonctionnement normal.
Dans des conditions d’utilisation
sévères ou des conditions climatiques
chaudes, l’aiguille pourra se
rapprocher des graduations rouges.
Que faire si l’aiguille rentre dans la
zone rouge :

Ralentissez le véhicule ou laissez
tourner le moteur au ralenti.

Que faire si le témoin s’allume :



- arrêtez-vous immédiatement,
coupez le contact. Le moto-
ventilateur peut continuer à
fonctionner un certain temps
jusqu’à 10 minutes environ,

- attendez le refroidissement du
moteur pour vérifier le niveau du
liquide de refroidissement et si
nécessaire complétez-le.
Comme le circuit de refroidissement
est sous pression, suivez ces conseils
afin d’éviter tous risques de brûlures :


- attendez au moins une heure après
l’arrêt du moteur pour intervenir,

- dévissez le bouchon d’1/4 de tour
pour laisser tomber la pression,

- lorsque la pression est tombée,
vérifiez le niveau sur le vase
d’expansion,

- si c’est nécessaire, retirez le
bouchon pour compléter.
Si l’aiguille reste dans la zone rouge,
faites vérifier par le réseau PEUGEOT
ou par un atelier qualifié.
Se reporter à la rubrique 6 dans la
partie «Niveaux».
Se reporter à la rubrique 6 dans la
partie «Carburant». Le niveau de carburant est testé à
chaque mise en position «contact
marche».
La jauge est positionnée sur :


- 1 :
le réservoir est plein, environ
60 litres.

- 0 :
la réserve est entamée,
le témoin s’allume de façon
permanente. La réserve au début
de l’alerte est d’environ 8 litres.

38

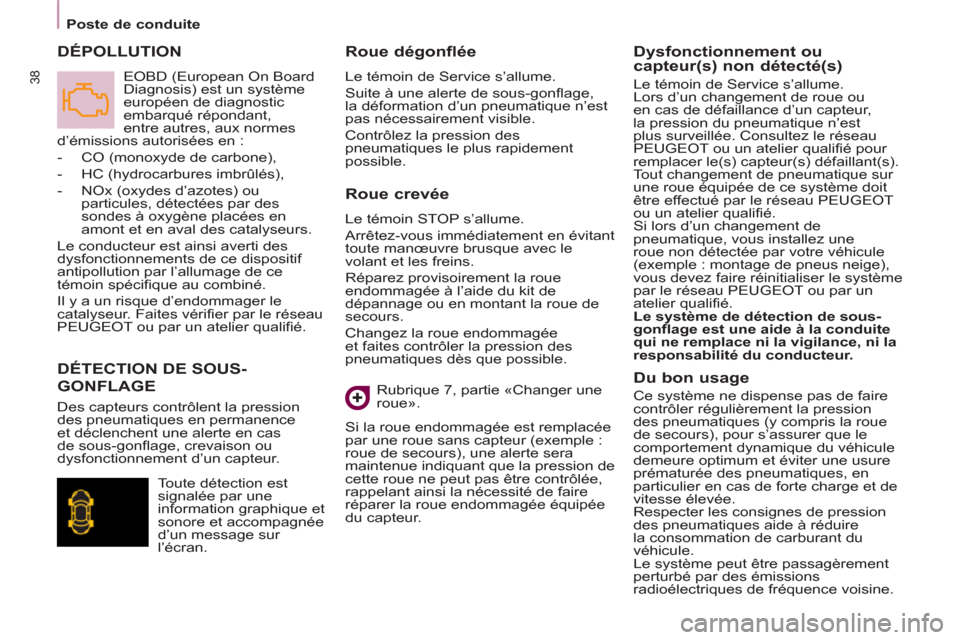

Poste de conduite

Roue crevée

Le témoin STOP s’allume.
Arrêtez-vous immédiatement en évitant
toute manœuvre brusque avec le
volant et les freins.
Réparez provisoirement la roue
endommagée à l’aide du kit de
dépannage ou en montant la roue de
secours.
Changez la roue endommagée
et faites contrôler la pression des
pneumatiques dès que possible.

Dysfonctionnement ou
capteur(s) non détecté(s)
Le témoin de Service s’allume.
Lors d’un changement de roue ou
en cas de défaillance d’un capteur,
la pression du pneumatique n’est
plus surveillée. Consultez le réseau
PEUGEOT ou un atelier qualifié pour
remplacer le(s) capteur(s) défaillant(s).
Tout changement de pneumatique sur
une roue équipée de ce système doit
être effectué par le réseau PEUGEOT
ou un atelier qualifié.
Si lors d’un changement de
pneumatique, vous installez une
roue non détectée par votre véhicule
(exemple : montage de pneus neige),
vous devez faire réinitialiser le système
par le réseau PEUGEOT ou par un
atelier qualifié.

Le système de détection de sous-
gonflage est une aide à la conduite
qui ne remplace ni la vigilance, ni la
responsabilité du conducteur.



DÉTECTION DE SOUS-
GONFLAGE DÉPOLLUTION
Roue dégonflée

Le témoin de Service s’allume.
Suite à une alerte de sous-gonflage,
la déformation d’un pneumatique n’est
pas nécessairement visible.
Contrôlez la pression des
pneumatiques le plus rapidement
possible.
Rubrique 7, partie «Changer une
roue».
Si la roue endommagée est remplacée
par une roue sans capteur (exemple :
roue de secours), une alerte sera
maintenue indiquant que la pression de
cette roue ne peut pas être contrôlée,
rappelant ainsi la nécessité de faire
réparer la roue endommagée équipée
du capteur. Des capteurs contrôlent la pression
des pneumatiques en permanence
et déclenchent une alerte en cas
de sous-gonflage, crevaison ou
dysfonctionnement d’un capteur.
Toute détection est
signalée par une
information graphique et
sonore et accompagnée
d’un message sur
l’écran. EOBD (European On Board
Diagnosis) est un système
européen de diagnostic
embarqué répondant,
entre autres, aux normes
d’émissions autorisées en :


- CO (monoxyde de carbone),

- HC (hydrocarbures imbrûlés),

- NOx (oxydes d’azotes) ou
particules, détectées par des
sondes à oxygène placées en
amont et en aval des catalyseurs.
Le conducteur est ainsi averti des
dysfonctionnements de ce dispositif
antipollution par l’allumage de ce
témoin spécifique au combiné.
Il y a un risque d’endommager le
catalyseur. Faites vérifier par le réseau
PEUGEOT ou par un atelier qualifié.

Du bon usage

Ce système ne dispense pas de faire
contrôler régulièrement la pression
des pneumatiques (y compris la roue
de secours), pour s’assurer que le
comportement dynamique du véhicule
demeure optimum et éviter une usure
prématurée des pneumatiques, en
particulier en cas de forte charge et de
vitesse élevée.
Respecter les consignes de pression
des pneumatiques aide à réduire
la consommation de carburant du
véhicule.
Le système peut être passagèrement
perturbé par des émissions
radioélectriques de fréquence voisine.
