Austausch der Sicherungen
159
PANNENHILFE
7
SICHERUNGEN - MOTORRAUM
Rasten Sie nach dem Öffnen der Motorhaube den
entsprechenden Sicherungskasten aus und kippen
Sie ihn an, um an die Sicherungen zu gelangen. Sicherungen
F Ampere
A Funktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorne und hinten
4 20 Scheinwerferwaschpumpe
5 15 Motorbauteile
6 10 Lenkradwinkelsensor, ESP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparkmodul
10 30 Motorbauteile
11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links

Austausch der Scheibenwischerblätter
160
Frontscheibenwischer in Park- und
Wartungsposition bringen
- Zündung ausschalten, weniger als eine Minute danach Scheibenwischer einschalten
(Schalter nach unten). Sie bleiben an den
Holmen der Windschutzscheibe (Park- und
Wartungsposition) stehen. Wischerblatt vorn austauschen
- Scheibenwischerarm anheben
- Wischerblatt lösen und entfernen
- Neues Wischerblatt montieren
- Wischerarm wieder anlegen
Zum Zurückstellen der Scheibenwischer Zündung
einschalten und Scheibenwischerschalter betätigen. Wischerblatt hinten austauschen
- Scheibenwischerarm anheben, Wischerblatt
lösen und entfernen.
- Neues Wischerblatt montieren und Arm wieder abklappen.
AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER

Fahrzeug abschleppen
161
PANNENHILFE
7
Ohne Anheben (4 Räder am Boden)
Hierzu muß stets eine Abschleppstange verwendet
werden.

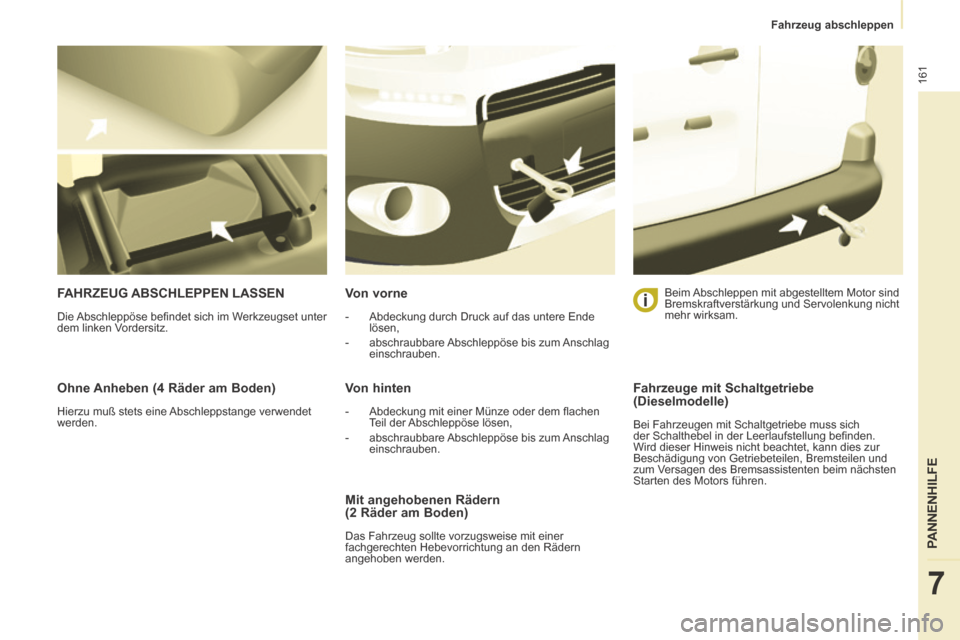

FAHRZEUG ABSCHLEPPEN LASSEN
Die Abschleppöse befi ndet sich im Werkzeugset unter
dem linken Vordersitz.
Von vorne
- Abdeckung durch Druck auf das untere Ende lösen,
- abschraubbare Abschleppöse bis zum Anschlag einschrauben.
Von hinten
- Abdeckung mit einer Münze oder dem fl achen Teil der Abschleppöse lösen,
- abschraubbare Abschleppöse bis zum Anschlag einschrauben. Beim Abschleppen mit abgestelltem Motor sind
Bremskraftverstärkung und Servolenkung nicht
mehr wirksam.
Mit angehobenen Rädern
(2 Räder am Boden)
Das Fahrzeug sollte vorzugsweise mit einer
fachgerechten Hebevorrichtung an den Rädern
angehoben werden.
Fahrzeuge mit Schaltgetriebe
(Dieselmodelle)
Bei Fahrzeugen mit Schaltgetriebe muss sich
der Schalthebel in der Leerlaufstellung befi nden.
Wird dieser Hinweis nicht beachtet, kann dies zur
Beschädigung von Getriebeteilen, Bremsteilen und
zum Versagen des Bremsassistenten beim nächsten
Starten des Motors führen.

162

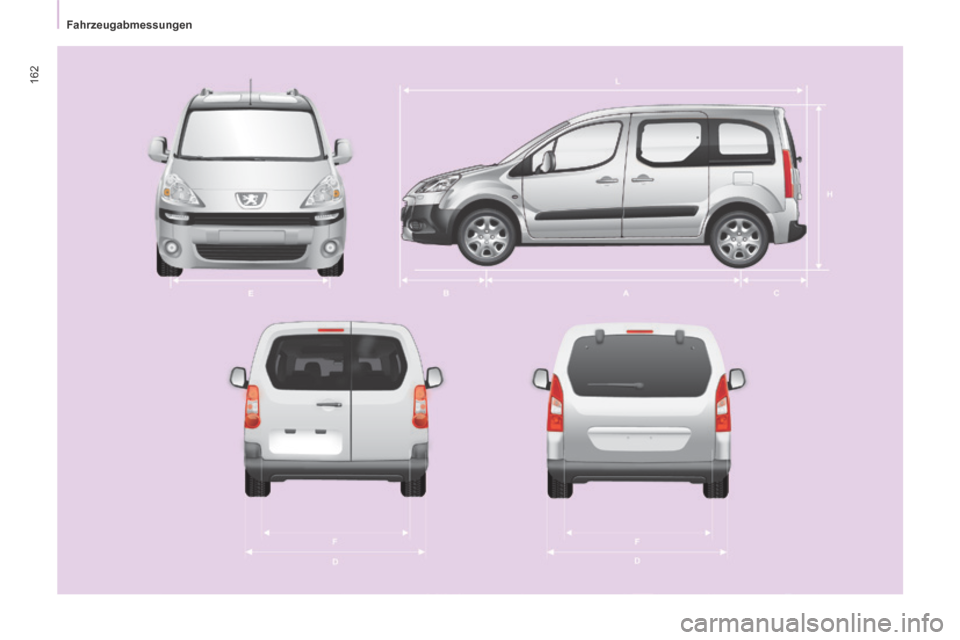

Fahrzeugabmessungen

163
Fahrzeugabmessungen
TECHNISCHE DATEN
8

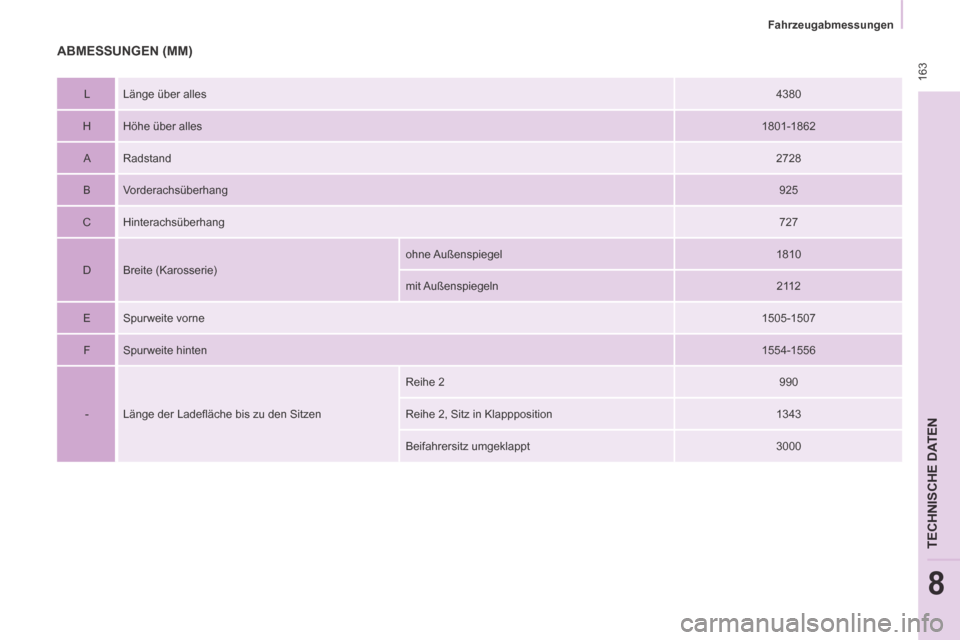

ABMESSUNGEN (MM)
L Länge über alles 4380
H Höhe über alles 1801-1862
A Radstand 2728
B Vorderachsüberhang 925
C Hinterachsüberhang 727
D Breite (Karosserie) ohne Außenspiegel
1810
mit Außenspiegeln 2112
E Spurweite vorne 1505-1507
F Spurweite hinten 1554-1556
- Länge der Ladefl äche bis zu den Sitzen Reihe 2
990
Reihe 2, Sitz in Klappposition 1343
Beifahrersitz umgeklappt 3000

164
Fahrzeugabmessungen

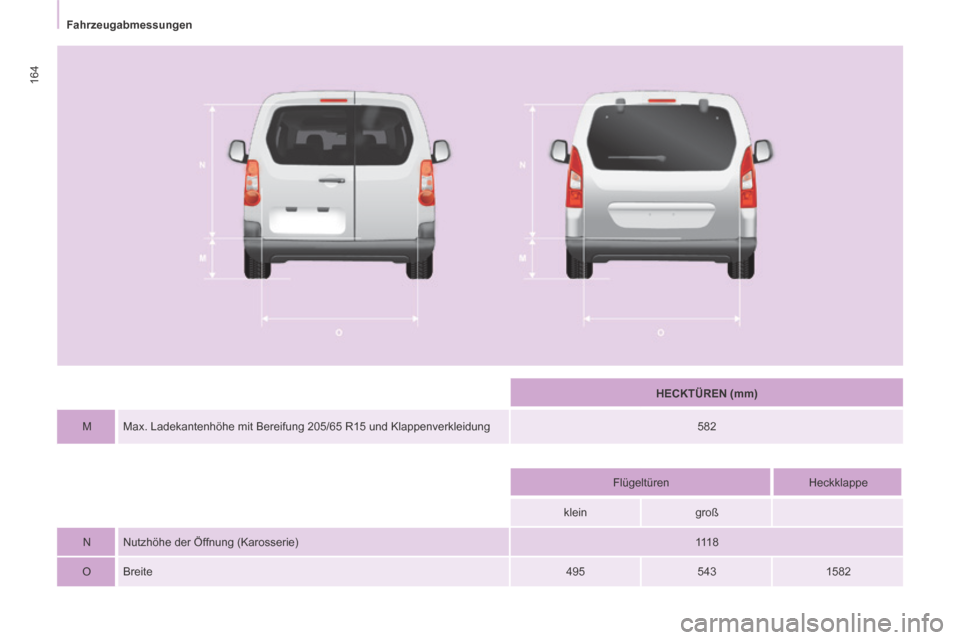

HECKTÜREN (mm)
M Max. Ladekantenhöhe mit Bereifung 205/65 R15 und Klappenverkleidung 582

Flügeltüren
Heckklappe
klein groß
N Nutzhöhe der Öffnung (Karosserie) 111 8
O Breite 495 543 1582

165
Fahrzeugabmessungen
TECHNISCHE DATEN
8

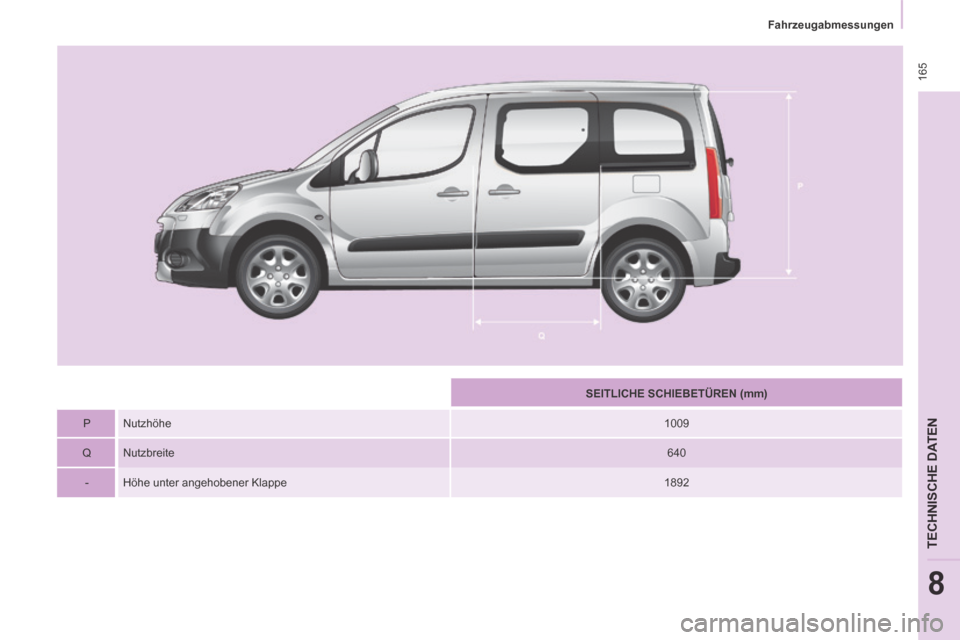

SEITLICHE SCHIEBETÜREN (mm)
P Nutzhöhe 1009
Q Nutzbreite 640
- Höhe unter angehobener Klappe 1892

Gewichte
166

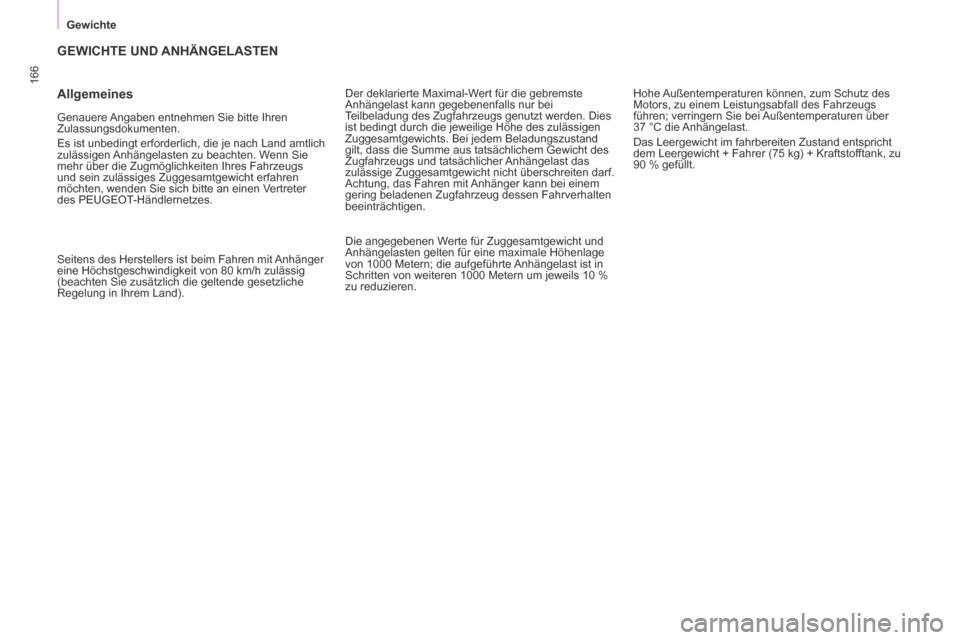

GEWICHTE UND ANHÄNGELASTEN
Allgemeines
Genauere Angaben entnehmen Sie bitte Ihren
Zulassungsdokumenten.
Es ist unbedingt erforderlich, die je nach Land amtlich
zulässigen Anhängelasten zu beachten. Wenn Sie
mehr über die Zugmöglichkeiten Ihres Fahrzeugs
und sein zulässiges Zuggesamtgewicht erfahren
möchten, wenden Sie sich bitte an einen Vertreter
des PEUGEOT-Händlernetzes. Der deklarierte Maximal-Wert für die gebremste
Anhängelast kann gegebenenfalls nur bei
Teilbeladung des Zugfahrzeugs genutzt werden. Dies
ist bedingt durch die jeweilige Höhe des zulässigen
Zuggesamtgewichts. Bei jedem Beladungszustand
gilt, dass die Summe aus tatsächlichem Gewicht des
Zugfahrzeugs und tatsächlicher Anhängelast das
zulässige Zuggesamtgewicht nicht überschreiten darf.
Achtung, das Fahren mit Anhänger kann bei einem
gering beladenen Zugfahrzeug dessen Fahrverhalten
beeinträchtigen.
Seitens des Herstellers ist beim Fahren mit Anhänger
eine Höchstgeschwindigkeit von 80 km/h zulässig
(beachten Sie zusätzlich die geltende gesetzliche
Regelung in Ihrem Land). Hohe Außentemperaturen können, zum Schutz des
Motors, zu einem Leistungsabfall des Fahrzeugs
führen; verringern Sie bei Außentemperaturen über
37 °C die Anhängelast.
Das Leergewicht im fahrbereiten Zustand entspricht
dem Leergewicht + Fahrer (75 kg) + Kraftstofftank, zu
90 % gefüllt.
Die angegebenen Werte für Zuggesamtgewicht und
Anhängelasten gelten für eine maximale Höhenlage
von 1000 Metern; die aufgeführte Anhängelast ist in
Schritten von weiteren 1000 Metern um jeweils 10 %
zu reduzieren.

Kenndaten
167
TECHNISCHE DATEN
8

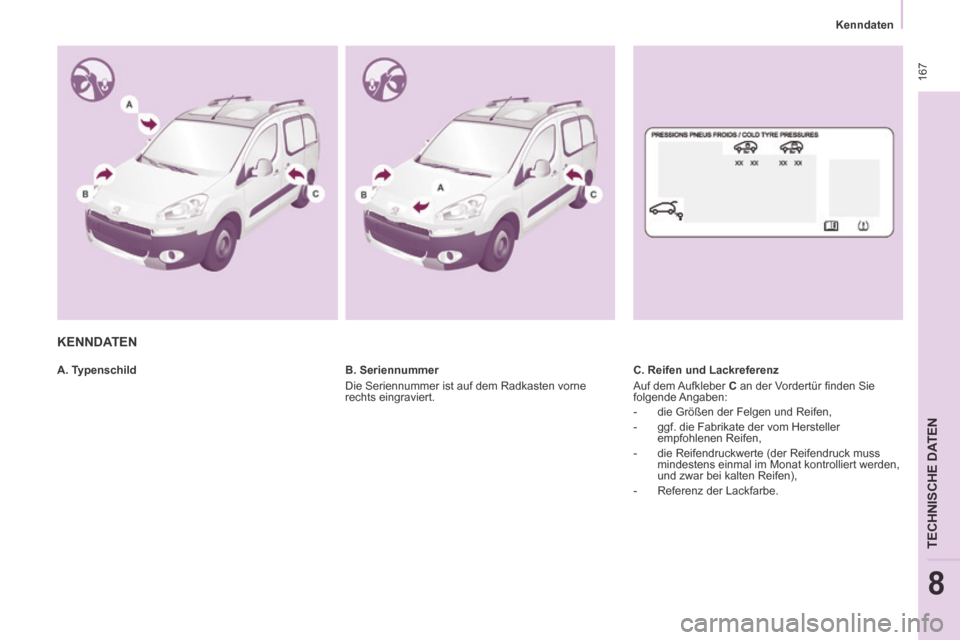

KENNDATEN
A. Typenschild C. Reifen und Lackreferenz
Auf dem Aufkleber C an der Vordertür fi nden Sie
folgende Angaben:
- die Größen der Felgen und Reifen,
- ggf. die Fabrikate der vom Hersteller empfohlenen Reifen,
- die Reifendruckwerte (der Reifendruck muss mindestens einmal im Monat kontrolliert werden,
und zwar bei kalten Reifen),
- Referenz der Lackfarbe.
B. Seriennummer
Die Seriennummer ist auf dem Radkasten vorne
rechts eingraviert.
