Pod pokrywą silnika
134

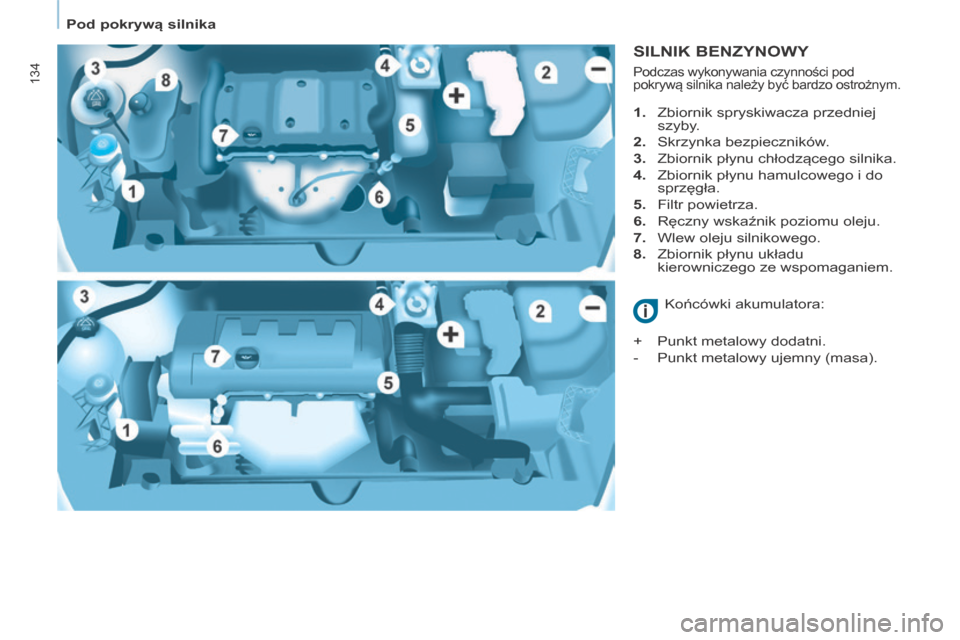

SILNIK BENZYNOWY
1. Zbiornik spryskiwacza przedniej szyby.
2. Skrzynka bezpieczników.
3. Zbiornik płynu chłodzącego silnika.
4. Zbiornik płynu hamulcowego i do sprzęgła.
5. Filtr powietrza.
6. Ręczny wskaźnik poziomu oleju.
7. Wlew oleju silnikowego.
8. Zbiornik płynu układu kierowniczego ze wspomaganiem.
Końcówki akumulatora:
+ Punkt metalowy dodatni.
- Punkt metalowy ujemny (masa).
Podczas wykonywania czynności pod
pokrywą silnika należy być bardzo ostrożnym.

Pod pokrywą silnika
135
KONTROLE
6

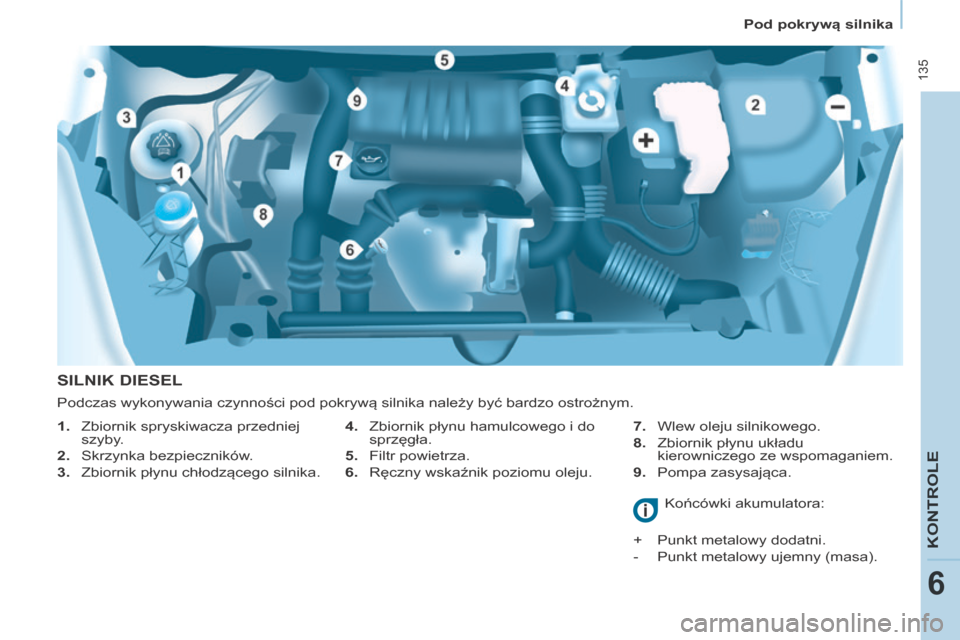

SILNIK DIESEL
4. Zbiornik płynu hamulcowego i do sprzęgła.
5. Filtr powietrza.
6. Ręczny wskaźnik poziomu oleju. 7. Wlew oleju silnikowego.
8. Zbiornik płynu układu
kierowniczego ze wspomaganiem.
9. Pompa zasysająca.
1. Zbiornik spryskiwacza przedniej
szyby.
2. Skrzynka bezpieczników.
3. Zbiornik płynu chłodzącego silnika.
Końcówki akumulatora:
+ Punkt metalowy dodatni.
- Punkt metalowy ujemny (masa).
Podczas wykonywania czynności pod pokrywą silnika należy być bardzo ostrożnym.

Wymiana bezpiecznika
156

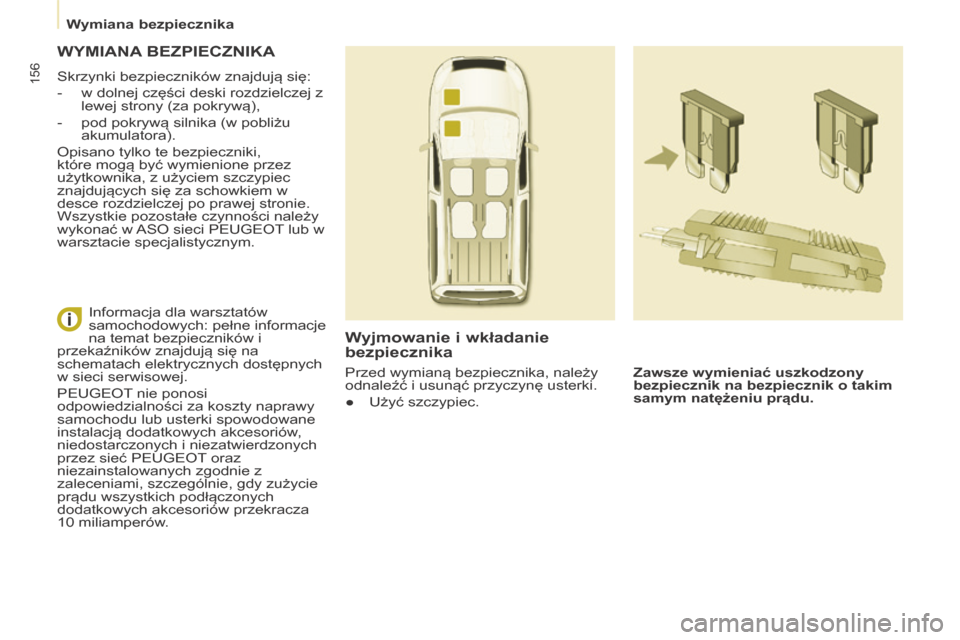

WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników znajdują się:
- w dolnej części deski rozdzielczej z lewej strony (za pokrywą),
- pod pokrywą silnika (w pobliżu akumulatora).
Opisano tylko te bezpieczniki,
które mogą być wymienione przez
użytkownika, z użyciem szczypiec
znajdujących się za schowkiem w
desce rozdzielczej po prawej stronie.
Wszystkie pozostałe czynności należy
wykonać w ASO sieci PEUGEOT lub w
warsztacie specjalistycznym.
Wyjmowanie i wkładanie
bezpiecznika
Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu prądu.
Informacja dla warsztatów
samochodowych: pełne informacje
na temat bezpieczników i
przekaźników znajdują się na
schematach elektrycznych dostępnych
w sieci serwisowej.
PEUGEOT nie ponosi
odpowiedzialności za koszty naprawy
samochodu lub usterki spowodowane
instalacją dodatkowych akcesoriów,
niedostarczonych i niezatwierdzonych
przez sieć PEUGEOT oraz
niezainstalowanych zgodnie z
zaleceniami, szczególnie, gdy zużycie
prądu wszystkich podłączonych
dodatkowych akcesoriów przekracza
10 miliamperów.
Przed wymianą bezpiecznika, należy
odnaleźć i usunąć przyczynę usterki.
● Użyć szczypiec.

Wymiana bezpiecznika
157
SZYBKA POMOC
7
BEZPIECZNIKI DESKI
ROZDZIELCZEJ
Odchylić pokrywę, aby uzyskać dostęp
do bezpieczników.
Bezpieczniki F Natężenie
A Funkcja
1 15 Wycieraczka przedniej szyby
2 - Wolny
3 5 Poduszka powietrzna
4 10 Klimatyzacja, gniazdo diagnostyczne, sterowanie
lusterkami wstecznymi, wiązka światła refl ektorów
5 30 Podnośniki szyb
6 30 Zamki
7 5 Tylna lampka sufi towa, przednia lampka do czytania,
konsola pod dachem
8 20 Radioodtwarzacz, ekran, wykrywanie niskiego
ciśnienia w oponach, alarm i syrena
9 30 Gniazdo 12 V z przodu i z tyłu
10 15 Kolumna środkowa
1 1 15 Niskie napięcie stacyjki
12 15
Czujnik deszczu i natężenia oświetlenia, poduszka powietrzna
13 5 Zestaw wskaźników
14 15 Pomoc przy parkowaniu, sterowanie automatyczną
klimatyzacją, zestaw głośnomówiący
15 30 Zamki
16 - Wolny
17 40 Odmrażanie tylnej szyby / lusterek wstecznych

Wymiana bezpiecznika
158

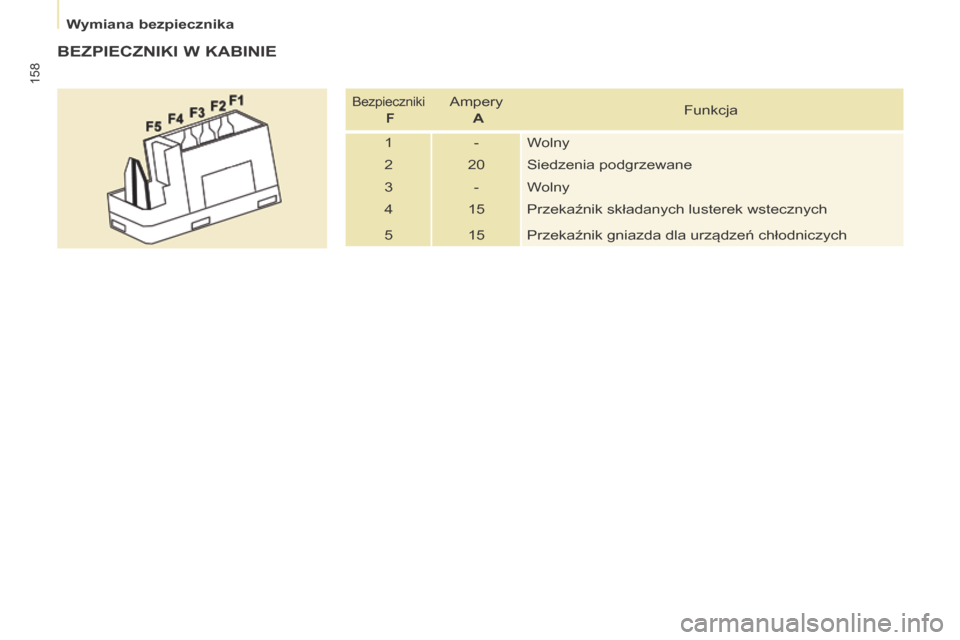

BEZPIECZNIKI W KABINIE
Bezpieczniki F Ampery
A Funkcja
1 - Wolny
2 20 Siedzenia podgrzewane
3 - Wolny
4 15 Przekaźnik składanych lusterek wstecznych
5 15 Przekaźnik gniazda dla urządzeń chłodniczych

Wymiana bezpiecznika
159
SZYBKA POMOC
7
BEZPIECZNIKI POD POKRYWĄ
SILNIKA
Po otworzeniu pokrywy, odpiąć i
odchylić odpowiednią skrzynkę, aby
uzyskać dostęp do bezpieczników.
Bezpieczniki F Ampery
A Funkcja
1 20 Kontrola silnika
2 15 Sygnał dźwiękowy
3 10 Pompa spryskiwacza przedniej i tylnej szyby
4 20 Pompa spryskiwacza refl ektorów
5 15 Elementy silnika
6 10 Czujnik kąta obrotu kierownicy, ESC
7 10 Stycznik stop, stycznik sprzęgła
8 25 Rozrusznik
9 10 Silnik wiązki światła refl ektorów, moduł parkingowy
10 30 Elementy silnika
1 1 40 Wolny
12 30 Wycieraczka szyby
13 40 BSI
14 30 Pompa
15 10 Światło drogowe prawe
16 10 Światło drogowe lewe
17 15 Światło mijania prawe
18 15 Światło mijania lewe

170
Stanowisko kierowcy
ESC 107
Pomoc przy parkowaniu 104-105
Lusterka wsteczne sterowane elektrycznie 100
Regulacja wysokości wiązki świateł refl ektorów 51
Stop & Start 44-46
Regulator prędkości 54-56
Ogranicznik prędkości 57-59 Przełączniki oświetlenia 49-51
Automatyczne włączanie
świateł 50-51
Refl ektory przeciwmgłowe 50
Światła dzienne LED 50

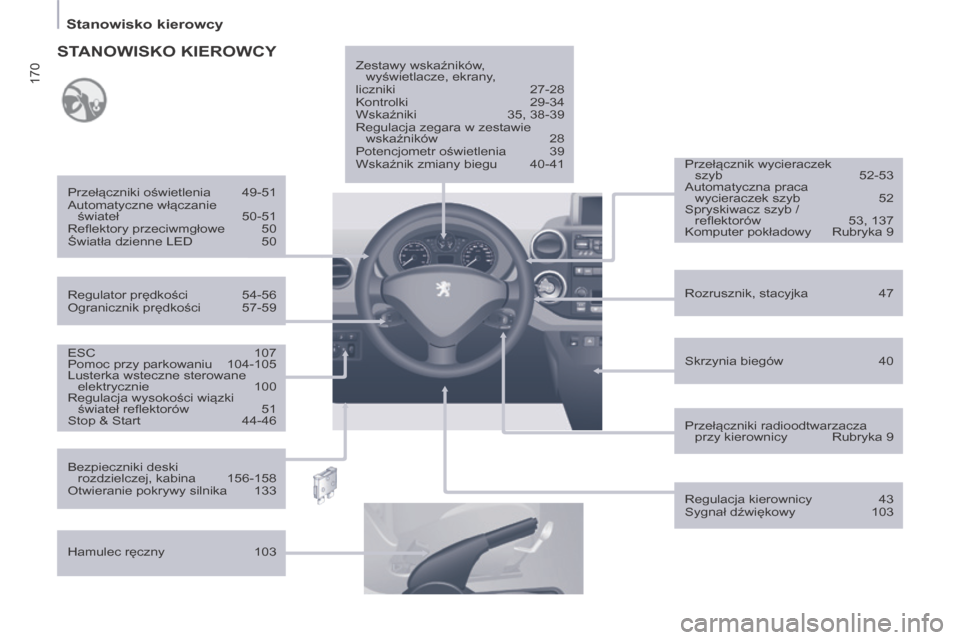

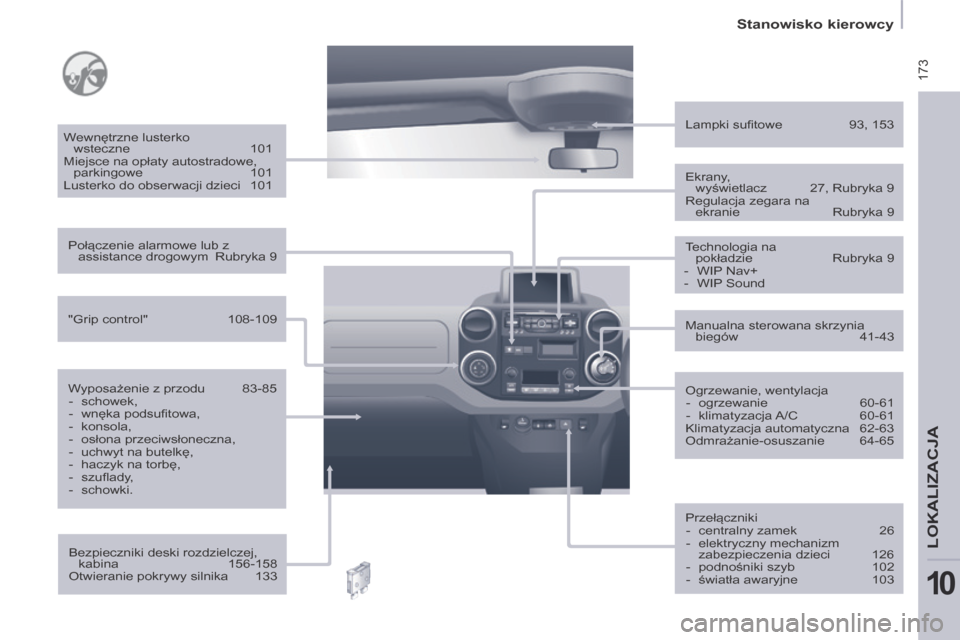

STANOWISKO KIEROWCY
