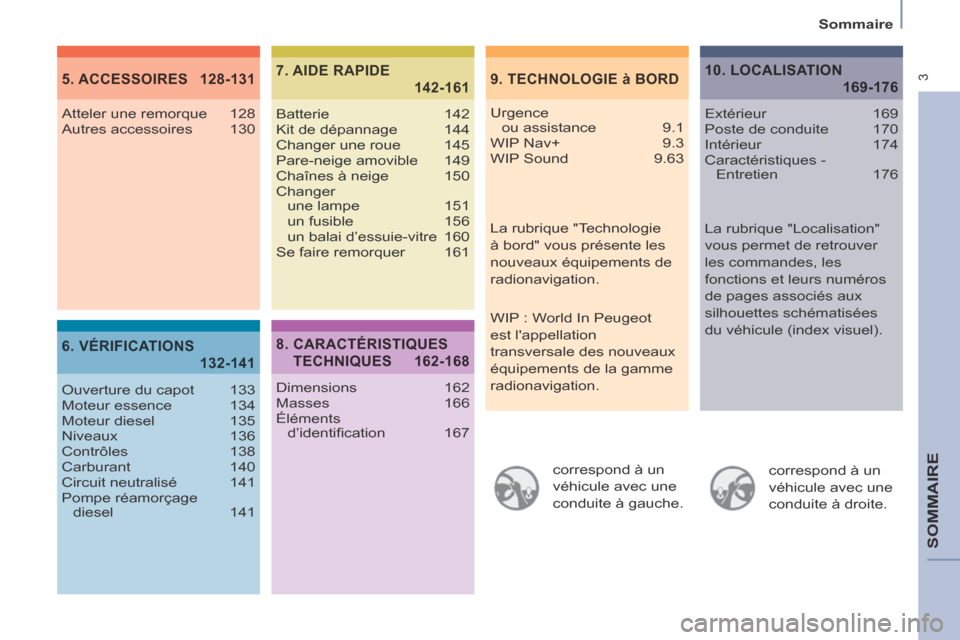

SOMMAIRE
correspond à un
véhicule avec une
conduite à gauche. correspond à un
véhicule avec une
conduite à droite.
9. TECHNOLOGIE à BORD5. ACCESSOIRES 128-131
6. VÉRIFICATIONS
132-141
7. AIDE RAPIDE
142-161
Urgence
ou assistance 9.1
WIP Nav+ 9.3
WIP Sound 9.63
Atteler une remorque 128
Autres accessoires 130
Ouverture du capot 133
Moteur essence 134
Moteur diesel 135
Niveaux 136
Contrôles 138
Carburant 140
Circuit neutralisé 141
Pompe réamorçage
diesel 141 Batterie 142
Kit de dépannage 144
Changer une roue 145
Pare-neige amovible 149
Chaînes à neige 150
Changer
une lampe 151
un fusible 156
un balai d’essuie-vitre 160
Se faire remorquer 161
8. CARACTÉRISTIQUES
TECHNIQUES 162-168
Dimensions 162
Masses 166
Éléments d’identifi cation 167
10. LOCALISATION
169-176
Extérieur 169
Poste de conduite 170
Intérieur 174
Caractéristiques - Entretien 176
La rubrique "Localisation"
vous permet de retrouver
les commandes, les
fonctions et leurs numéros
de pages associés aux
silhouettes schématisées
du véhicule (index visuel).
La rubrique "Technologie
à bord" vous présente les
nouveaux équipements de
radionavigation.
WIP : World In Peugeot
est l'appellation
transversale des nouveaux
équipements de la gamme
radionavigation.

150
Chaînes à neige
CHAÎNES À NEIGE
En condition hivernales, les chaînes à
neige améliorent la traction ainsi que
le comportement du véhicule lors des
freinages. Les chaînes à neige doivent être
montées sur les roues motrices.
Elles ne doivent pas être montées
sur les roues de secours de type
"galette".
Veuillez tenir compte de la
réglementation spécifi que à
chaque pays pour l’utilisation des
chaînes à neige et la vitesse maximale
autorisée. Conseils d’installation
 Si vous devez installer les chaînes
pendant votre trajet, arrêtez votre
véhicule sur une surface plane, en
bord de route.
 Serrez le frein de stationnement et posez éventuellement des cales
sous les roues pour éviter que
votre véhicule ne glisse.
 Installez les chaînes en suivant les instructions fournies par le
fabricant.
 Démarrez lentement et roulez quelques instants, sans dépasser
la vitesse de 50 km/h.
 Arrêtez votre véhicule et vérifi ez que les chaînes sont correctement
tendues.
Evitez de rouler sur route
déneigée, pour ne pas
endommager les pneumatiques de
votre véhicule ainsi que la chaussée.
Il est recommandé de s’entraîner au
montage des chaînes avant le départ,
sur un sol plat et sec. Si votre véhicule
est équipé de jantes en alliage
d’aluminium, vérifi ez qu’aucune partie
de la chaîne ou des fi xations n’entre en
contact avec la jante.
Utilisez uniquement des chaînes
conçues pour être montées sur le type
de roues qui équipent votre véhicule :
Pour plus d'informations sur les
chaînes à neige, consultez le réseau
PEUGEOT ou un atelier qualifi é.
Dimensions des
pneumatiques d'origine Taille de maillon
max.
195/65 R15
9 mm
195/70 R15
205/65 R15
215/55 R16
215/50 R17

162
Dimensions

163
Dimensions

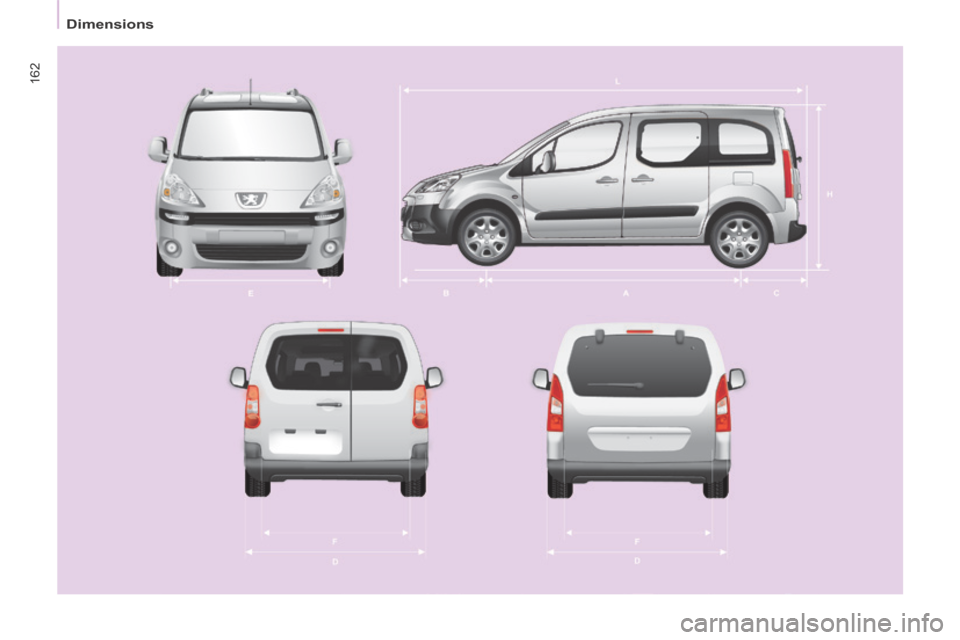

CARACTÉRISTIQUES TECHNIQUES
8

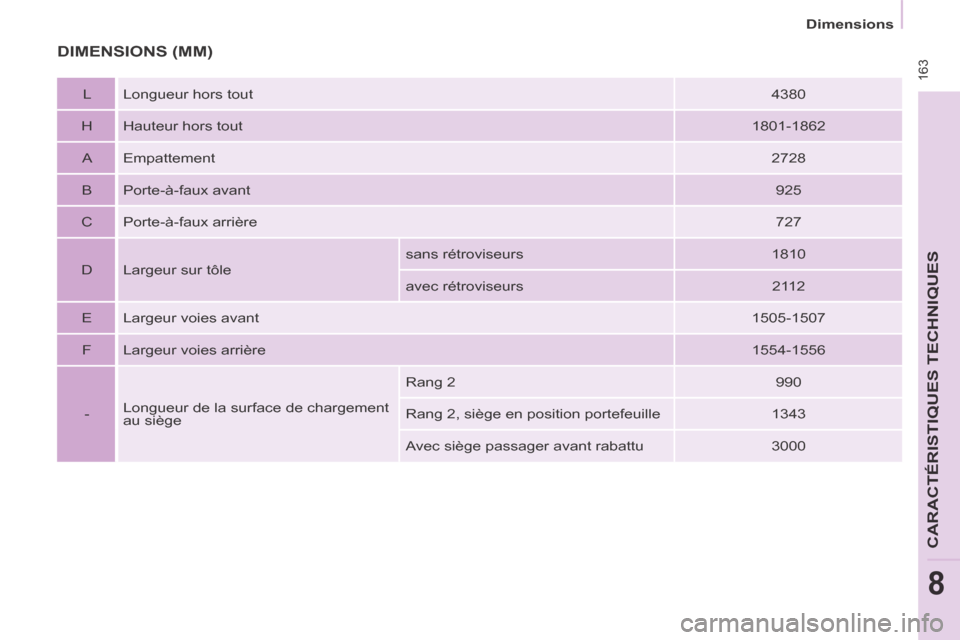

DIMENSIONS (MM)
L Longueur hors tout 4380
H Hauteur hors tout 1801-1862
A Empattement 2728
B Porte-à-faux avant 925
C Porte-à-faux arrière 727
D Largeur sur tôle sans rétroviseurs
1810
avec rétroviseurs 2112
E Largeur voies avant 1505-1507
F Largeur voies arrière 1554-1556
- Longueur de la surface de chargement
au siège Rang 2
990
Rang 2, siège en position portefeuille 1343
Avec siège passager avant rabattu 3000

164

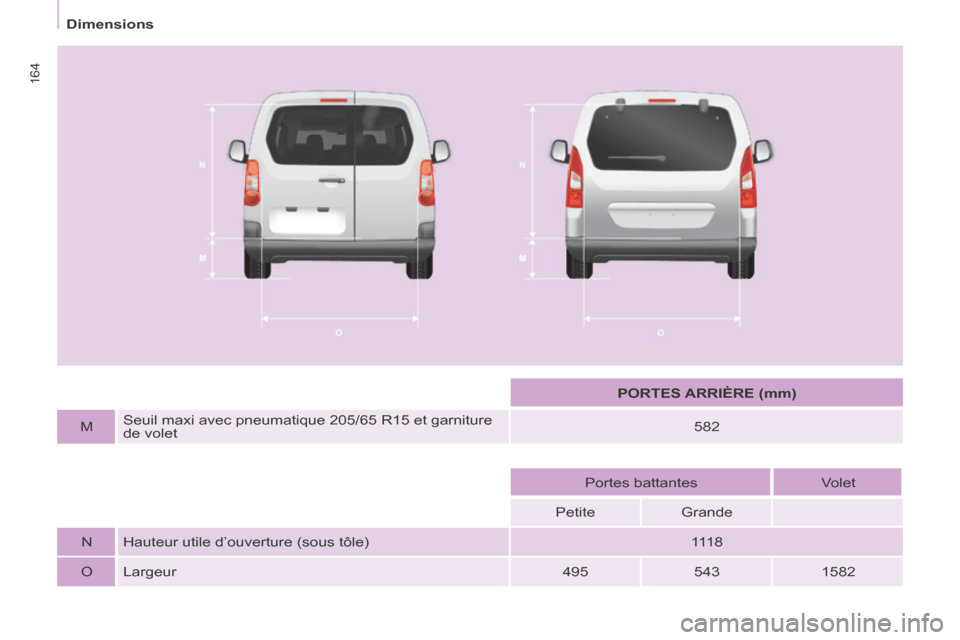

Dimensions PORTES ARRIÈRE (mm)
M Seuil maxi avec pneumatique 205/65 R15 et garniture
de volet 582

Portes battantes
Volet
Petite Grande
N Hauteur utile d’ouverture (sous tôle) 111 8
O Largeur 495 543 1582

165
Dimensions
CARACTÉRISTIQUES TECHNIQUES
8

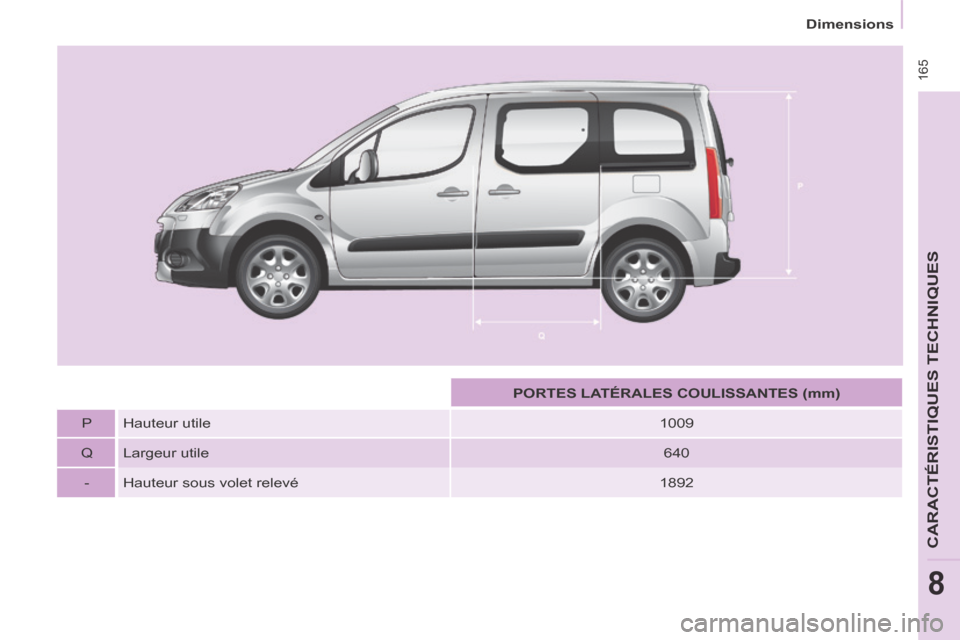

PORTES LATÉRALES COULISSANTES (mm)
P Hauteur utile 1009
Q Largeur utile 640
- Hauteur sous volet relevé 1892

167
CARACTÉRISTIQUES TECHNIQUES
8
Éléments d’identification
ÉLÉMENTS D’IDENTIFICATION
A. Plaque constructeur. C. Pneumatiques et référence
peinture.
La vignette C , apposée sur la porte
avant, indique :
- les dimensions des jantes et pneumatiques,
- les marques de pneumatiques recommandées par le constructeur,
- les pressions de gonfl age (le contrôle de la pression de gonfl age
doit être effectué à froid, au moins
tous les mois),
- la référence de la couleur de la peinture.
B. Numéro de série.
Il est gravé sur le passage de roue
avant droit.

169
Extérieur
LOCALISATION
10

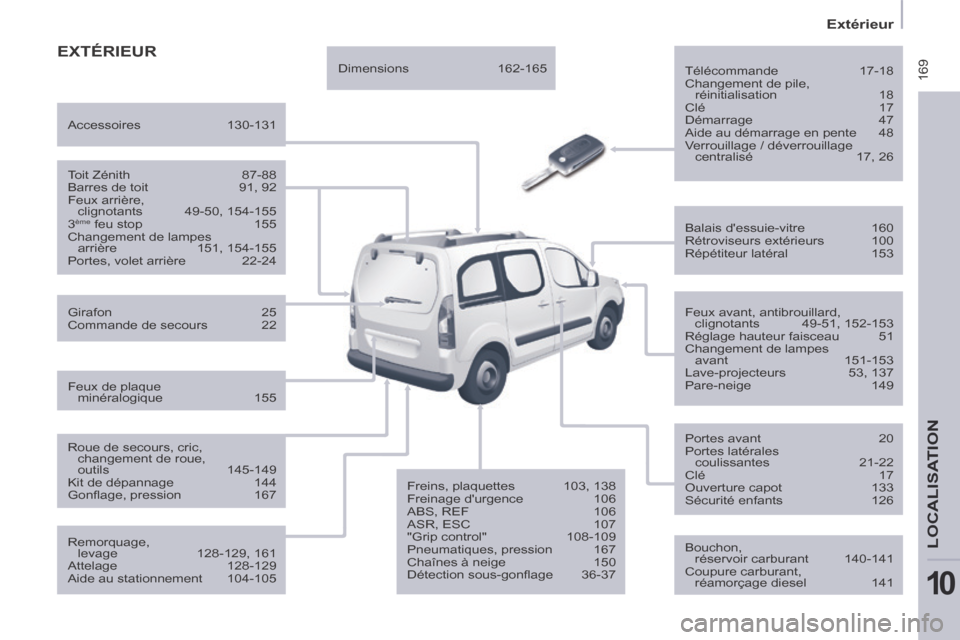

EXTÉRIEUR
Télécommande 17-18
Changement de pile,
réinitialisation 18 Clé 17
Démarrage 47
Aide au démarrage en pente 48
Verrouillage / déverrouillage centralisé 17, 26
Bouchon, réservoir carburant 140-141
Coupure carburant, réamorçage diesel 141
Balais d'essuie-vitre 160
Rétroviseurs extérieurs 100
Répétiteur latéral
153
Feux avant, antibrouillard, clignotants 49-51, 152-153
Réglage hauteur faisceau 51
Changement de lampes
avant 151-153 Lave-projecteurs 53, 137
Pare-neige 149
Portes avant 20
Portes latérales
coulissantes 21-22 Clé 17
Ouverture capot 133
Sécurité enfants 126
Remorquage, levage 128-129, 161
Attelage 128-129
Aide au stationnement 104-105 Girafon 25
Commande de secours 22
Roue de secours, cric, changement de roue,
outils 145-149
Kit de dépannage 144
Gonfl age, pression 167
Toit Zénith
87-88
Barres de toit 91, 92
Feux arrière, clignotants 49-50, 154-155
3
ème feu stop 155
Changement de lampes arrière 151, 154-155
Portes, volet arrière 22-24 Accessoires 130-131
Feux de plaque minéralogique 155 Dimensions
162-165
Freins, plaquettes 103, 138
Freinage d'urgence 106
ABS, REF 106
ASR, ESC 107
"Grip control" 108-109
Pneumatiques, pression 167
Chaînes à neige 150
Détection sous-gonfl age 36-37

176
Caractéristiques - Entretien

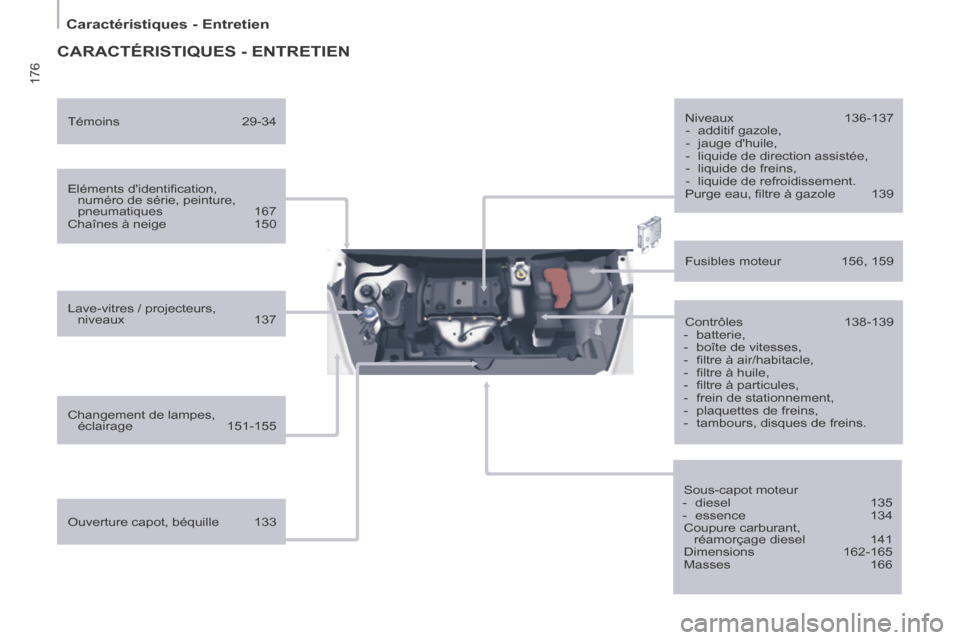

CARACTÉRISTIQUES - ENTRETIEN
Eléments d'identifi cation, numéro de série, peinture,
pneumatiques 167
Chaînes à neige 150
Lave-vitres / projecteurs, niveaux 137
Changement de lampes, éclairage 151-155 Contrôles
138-139
- batterie,
- boîte de vitesses,
- fi ltre à air/habitacle,
- fi ltre à huile,
- fi ltre à particules,
- frein de stationnement,
- plaquettes de freins,
- tambours, disques de freins. Fusibles moteur 156, 159
Ouverture capot, béquille 133 Niveaux
136-137
- additif gazole,
- jauge d'huile,
- liquide de direction assistée,
- liquide de freins,
- liquide de refroidissement.
Purge eau, fi ltre à gazole 139
Témoins
29-34
Sous-capot moteur
- diesel 135
- essence 134
Coupure carburant, réamorçage diesel 141
Dimensions 162-165
Masses 166
