Peugeot Partner Tepee 2016 Kezelési útmutató (in Hungarian)

19
Nyitás
Partner-2-VP_hu_Chap03_Pret-a-partir_ed02-2015
Megfelelő használat
Ügyeljen arra, hogy a távirányító ne
érintkezzen zsírral, porral, esővízzel,
és ne tárolja nedves helyen.
A gyújtáskapcsolóba helyezett kulcsra
akasztott, annak tengelyére nehezedő
súlyosabb tárgy (kulcstartó stb.) a
gyújtáskapcsoló meghibásodását
okozhatja.
TÁVIRÁNYÍTÓ
A
távirányító újrainicializálása
Elemcserét vagy az akkumulátor
kikötését követően előfordulhat, hogy
újra kell inicializálnia a távirányítót.
A távirányító használata előtt várjon
legalább egy percet.
Helyezze be a kulcsot a
gyújtáskapcsolóba úgy, hogy a gombok
(lakatok) Ön felé nézzenek.
Adja rá a gyújtást.
Tíz másodpercen belül nyomja meg
a reteszelő lakatot, és tartsa legalább
5
másodpercig lenyomva.
Vegye le a gyújtást.
A távirányító használata előtt várjon
legalább egy percet.
A távirányító ismét működőképes.
Kizárólag a PEUGEOT hálózatban
beszerezhető elemeket vagy
azokkal mindenben megegyező
típusú elemeket használjon.
Az elemeket ne dobja ki, mert
a környezetre káros fémeket
tartalmaznak.
A használt elemeket a PEUGEOT
hálózatban vagy bármely más, erre a
célra létesített gyűjtőhelyen adja le.
A kulcs be- és kihajtása
Az elem cseréje
Cikkszám: CR1620 / 3 volt.
Az elhasználódott elemről hangjelzés
és a képernyőn megjelenő üzenet
tájékoztat.
Az elem cseréjéhez pattintsa le a
fedelet egy pénzérme segítségével a
kulcskarikánál.
Ha az elem cseréje után nem működik
a távirányító, végezze el a távirányító
újrainicializálását.
Nem megfelelő elem használata
esetén a távirányító károsodhat. Ha nem nyomja meg a
gombot, megrongálódhat a
kulcs szerkezete.
INDULÁSRA KÉSZEN
3

20
Nyitás
Partner-2-VP_hu_Chap03_Pret-a-partir_ed02-2015
Ne feledje!
A gépjármű elhagyásakor ellenőrizze,
hogy kikapcsolta-e a világítást, és ne
hagyjon semmilyen értéket szem előtt.
Biztonsági okokból (ha gyermekek
tartózkodnak az autóban) még
akkor is vegye ki a kulcsot a
gyújtáskapcsolóból, ha csak rövid időre
hagyja el a gépjárművet.
Megfelelő használat
Semmiféle módosítást ne hajtson
végre a gépjármű elektronikus
indításgátló rendszerén.
Még a zsebében lévő, véletlenül
működésbe hozott távirányító is képes
a gépjárművet kireteszelni.
Más magas frekvenciájú berendezés
(mobiltelefon, házi riasztórendszer
stb.) egyidejű használata ideiglenesen
zavarokat okozhat a távirányító
működésében.
Amíg a kulcs a gyújtáskapcsolóban
van, a távirányító még levett gyújtásnál
sem működőképes.
ELEKTRONIKUS
INDÍTÁSGÁTLÓ
A kulcsok elvesztése esetén
A forgalmi engedélyével és a
személyi igazolványával keresse fel a
PEUGEOT hálózatot.
A PEUGEOT hálózat beszerzi az
újragyártáshoz szükséges kulcs- és
transzponderlkódot.
h
asznált gépjármű vásárlásakor
memorizáltassa a kulcsokat a
PEUGEOT hálózatban, hogy biztos
lehessen abban, hogy a gépjármű
kiárólag az Ön birtokában lévő
kulcsokkal indítható el.
RIASZTÓ
Ha gépjárműve rendelkezik riasztóval,
az kétféle védelmi funkcióval
rendelkezik:
-

a külső védelmi funkció valamelyik
első/hátsó ajtó vagy a motorháztető
nyitásakor riaszt;
-


a belső védelmi funkció az
utastérben bekövetkező változások
esetén riaszt (ablaktörés, mozgás a
gépkocsi belsejében).
A

válaszfallal felszerelt
gépjárművekben a rakodótérben nem
működik a belső térvédelem.
A gépjármű bezárása teljes
riasztással
Bekapcsolás
- Vegye le a gyújtást és szálljon ki a gépkocsiból.
-

A
gépjármű elhagyását követő öt
percen belül a távirányítóval történő
reteszelés vagy szuperreteszelés
végrehajtásával kapcsolja be a
riasztót. A gombon található piros
jelzőlámpa másodpercenként
felvillan.
Minden kulcs elektronikus indításgátlót
tartalmaz.
A berendezés a motor üzemanyag-
ellátását blokkolja. Automatikusan
bekapcsol, amikor a kulcsot eltávolítja
a gyújtáskapcsolóból.
Gyújtásráadáskor a kulcs és az
elektronikus indításgátló között
kapcsolat létesül.
A megfelelő kommunikáció biztosítása
érdekében a kulcs fémrészét rendesen
ki kell hajtani.

21
Nyitás
Partner-2-VP_hu_Chap03_Pret-a-partir_ed02-2015

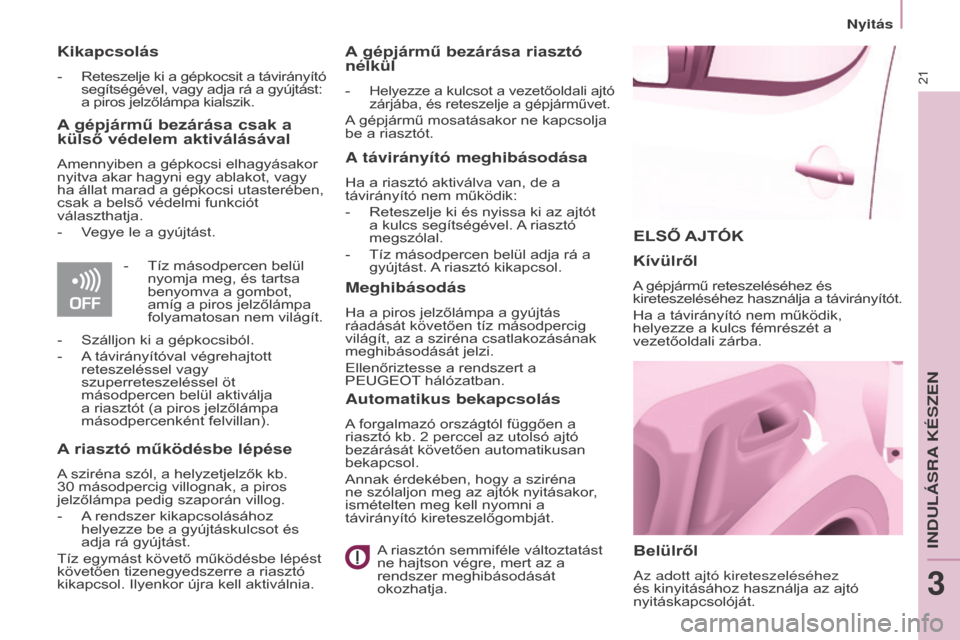

ELSŐ Aj T ó K
b elülről
Az adott ajtó kireteszeléséhez
és kinyitásához használja az ajtó
nyitáskapcsolóját.
Kívülről
A gépjármű reteszeléséhez és
kireteszeléséhez használja a távirányítót.
Ha a távirányító nem működik,
helyezze a kulcs fémrészét a
vezetőoldali zárba.
Kikapcsolás
- Reteszelje ki a gépkocsit a távirányító
segítségével, vagy adja rá a gyújtást:
a piros jelzőlámpa kialszik.
A gépjármű bezárása csak a
külső védelem aktiválásával
Amennyiben a gépkocsi elhagyásakor
nyitva akar hagyni egy ablakot, vagy
ha állat marad a gépkocsi utasterében,
csak a belső védelmi funkciót
választhatja.
-

V
egye le a gyújtást.-

Tíz másodpercen belül
nyomja meg, és tartsa
benyomva a gombot,
amíg a piros jelzőlámpa
folyamatosan nem világít.
-


Szálljo
n ki a gépkocsiból.
-

A
távirányítóval végrehajtott
reteszeléssel vagy
szuperreteszeléssel öt
másodpercen belül aktiválja
a riasztót (a piros jelzőlámpa
másodpercenként felvillan).
A riasztó működésbe lépése
A sziréna szól, a helyzetjelzők kb.
30 másodpercig villognak, a piros
jelzőlámpa pedig szaporán villog.
-

A
rendszer kikapcsolásához
helyezze be a gyújtáskulcsot és
adja rá gyújtást.
Tíz egymást követő működésbe lépést
követően tizenegyedszerre a riasztó
kikapcsol. Ilyenkor újra kell aktiválnia.
A gépjármű bezárása riasztó
nélkül
- Helyezze a kulcsot a vezetőoldali ajtó
zárjába, és reteszelje a gépjárművet.
A gépjármű mosatásakor ne kapcsolja
be a riasztót.
A távirányító meghibásodása
Ha a riasztó aktiválva van, de a
távirányító nem működik:
-

Reteszelje ki és nyissa ki az ajtót
a kulcs segítségével.

A riasztó
megszólal.
-

Tíz másodpercen belül adja rá a
gyújtást.

A riasztó kikapcsol.
Meghibásodás
Ha a piros jelzőlámpa a gyújtás
ráadását követően tíz másodpercig
világít, az a sziréna csatlakozásának
meghibásodását jelzi.
Ellenőriztesse a rendszert a
PEUGEOT hálózatban.
Automatikus bekapcsolás
A forgalmazó országtól függően a
riasztó kb. 2 perccel az utolsó ajtó
bezárását követően automatikusan
bekapcsol.
Annak érdekében, hogy a sziréna
ne szólaljon meg az ajtók nyitásakor,
ismételten meg kell nyomni a
távirányító kireteszelőgombját.
A riasztón semmiféle változtatást
ne hajtson végre, mert az a
rendszer meghibásodását
okozhatja.
INDULÁSRA KÉSZEN
3

22
Nyitás
Partner-2-VP_hu_Chap03_Pret-a-partir_ed02-2015

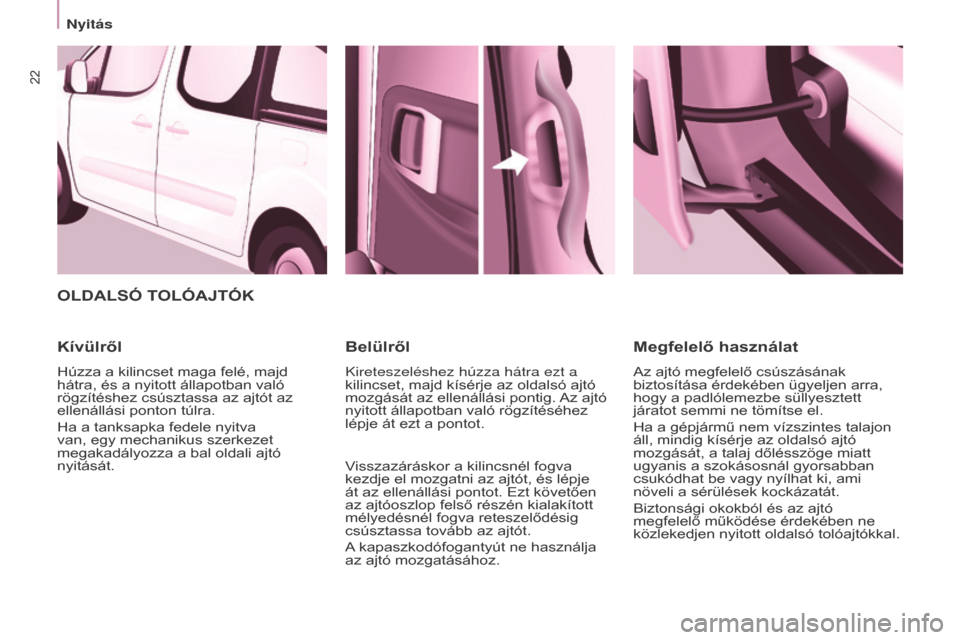

OLDALSó TOLóAjTóK
Kívülről
Húzza a kilincset maga felé, majd
hátra, és a nyitott állapotban való
rögzítéshez csúsztassa az ajtót az
ellenállási ponton túlra.
Ha a tanksapka fedele nyitva
van, egy mechanikus szerkezet
megakadályozza a bal oldali ajtó
nyitását.
belülről
Kireteszeléshez húzza hátra ezt a
kilincset, majd kísérje az oldalsó ajtó
mozgását az ellenállási pontig. Az ajtó
nyitott állapotban való rögzítéséhez
lépje át ezt a pontot.
Visszazáráskor a kilincsnél fogva
kezdje el mozgatni az ajtót, és lépje
át az ellenállási pontot. Ezt követően
az ajtóoszlop felső részén kialakított
mélyedésnél fogva reteszelődésig
csúsztassa tovább az ajtót.
A kapaszkodófogantyút ne használja
az ajtó mozgatásához.
Megfelelő használat
Az ajtó megfelelő csúszásának
biztosítása érdekében ügyeljen arra,
hogy a padlólemezbe süllyesztett
járatot semmi ne tömítse el.
Ha a gépjármű nem vízszintes talajon
áll, mindig kísérje az oldalsó ajtó
mozgását, a talaj dőlésszöge miatt
ugyanis a szokásosnál gyorsabban
csukódhat be vagy nyílhat ki, ami
növeli a sérülések kockázatát.
Biztonsági okokból és az ajtó
megfelelő működése érdekében ne
közlekedjen nyitott oldalsó tolóajtókkal.

23
Nyitás
Partner-2-VP_hu_Chap03_Pret-a-partir_ed02-2015

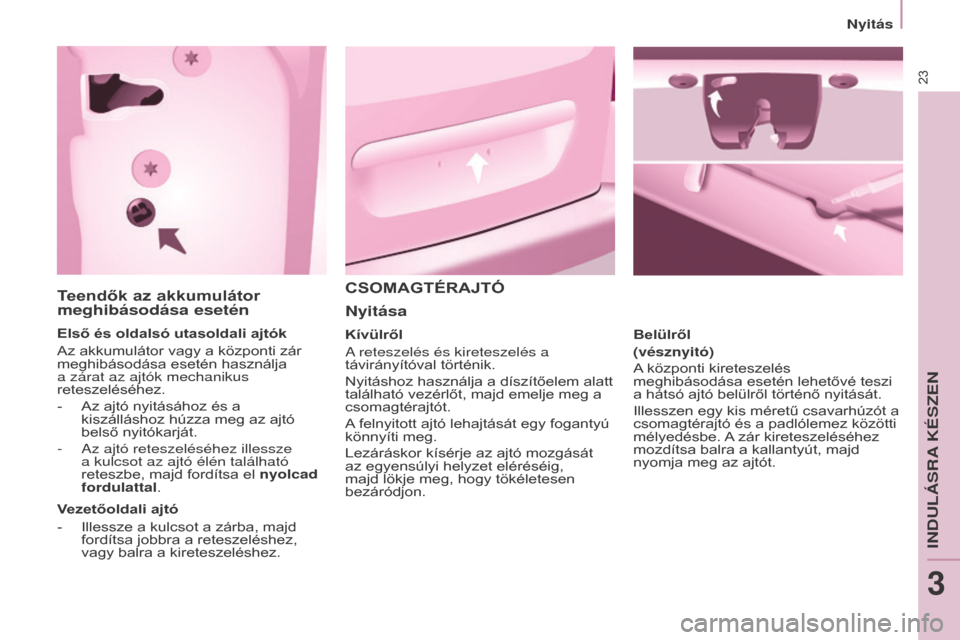

Teendők az akkumulátor
meghibásodása esetén
Első és oldalsó utasoldali ajtók
Az akkumulátor vagy a központi zár
meghibásodása esetén használja
a zárat az ajtók mechanikus
reteszeléséhez.
-
Az ajtó nyitásához és a
kiszálláshoz húzza meg az ajtó
belső nyitókarját.
-


Az ajtó reteszeléséhez ille
ssze
a kulcsot az ajtó élén található
reteszbe, majd fordítsa el nyolcad
fordulattal.
Vezetőoldali ajtó
-

Illessze a kulcsot a zárba, majd
fordítsa jobbra a reteszeléshez,
vagy balra a kireteszeléshez.
CSOMAgTÉRAjTó
belülről
(vésznyitó)
A
központi kireteszelés
meghibásodása esetén lehetővé teszi
a hátsó ajtó belülről történő nyitását.
Illesszen egy kis méretű csavarhúzót a
csomagtérajtó és a padlólemez közötti
mélyedésbe. A zár kireteszeléséhez
mozdítsa balra a kallantyút, majd
nyomja meg az ajtót.
Nyitása
Kívülről
A reteszelés és kireteszelés a
távirányítóval történik.
Nyitáshoz használja a díszítőelem alatt
található vezérlőt, majd emelje meg a
csomagtérajtót.
A felnyitott ajtó lehajtását egy fogantyú
könnyíti meg.
Lezáráskor kísérje az ajtó mozgását
az egyensúlyi helyzet eléréséig,
majd lökje meg, hogy tökéletesen
bezáródjon.
INDULÁSRA KÉSZEN
3

24
Nyitás
Partner-2-VP_hu_Chap03_Pret-a-partir_ed02-2015

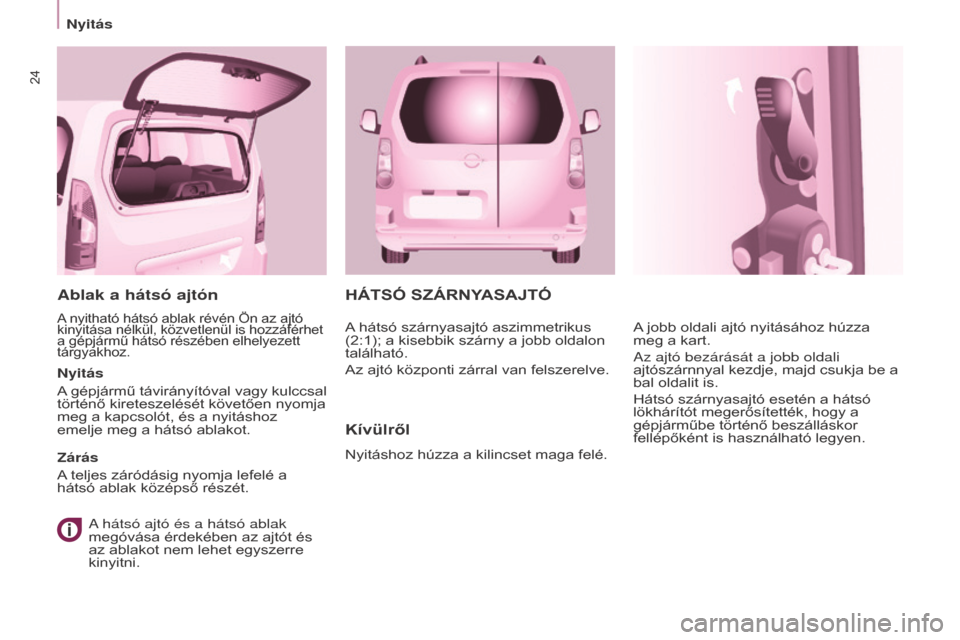

háTSó SZáRNyASAj T ó
Kívülről
Nyitáshoz húzza a kilincset maga felé. A jobb oldali ajtó nyitásához húzza
meg a kart.
Az ajtó bezárását a jobb oldali
ajtószárnnyal kezdje, majd csukja be a
bal oldalit is.
Hátsó szárnyasajtó esetén a hátsó
lökhárítót megerősítették, hogy a
gépjárműbe történő beszálláskor
fellépőként is használható legyen.
A hátsó szárnyasajtó aszimmetrikus
(2:1); a kisebbik szárny a jobb oldalon
található.
Az ajtó központi zárral van felszerelve.
Ablak a hátsó ajtón
A nyitható hátsó ablak révén Ön az ajtó
kinyitása nélkül, közvetlenül is hozzáférhet
a gépjármű hátsó részében elhelyezett
tárgyakhoz.
Nyitás
A gépjármű távirányítóval vagy kulccsal
történő kireteszelését követően nyomja
meg a kapcsolót, és a nyitáshoz
emelje meg a hátsó ablakot.
Zárás
A teljes záródásig nyomja lefelé a
hátsó ablak középső részét.
A

hátsó ajtó és a hátsó ablak
megóvása érdekében az ajtót és
az ablakot nem lehet egyszerre
kinyitni.

25
Nyitás
Partner-2-VP_hu_Chap03_Pret-a-partir_ed02-2015

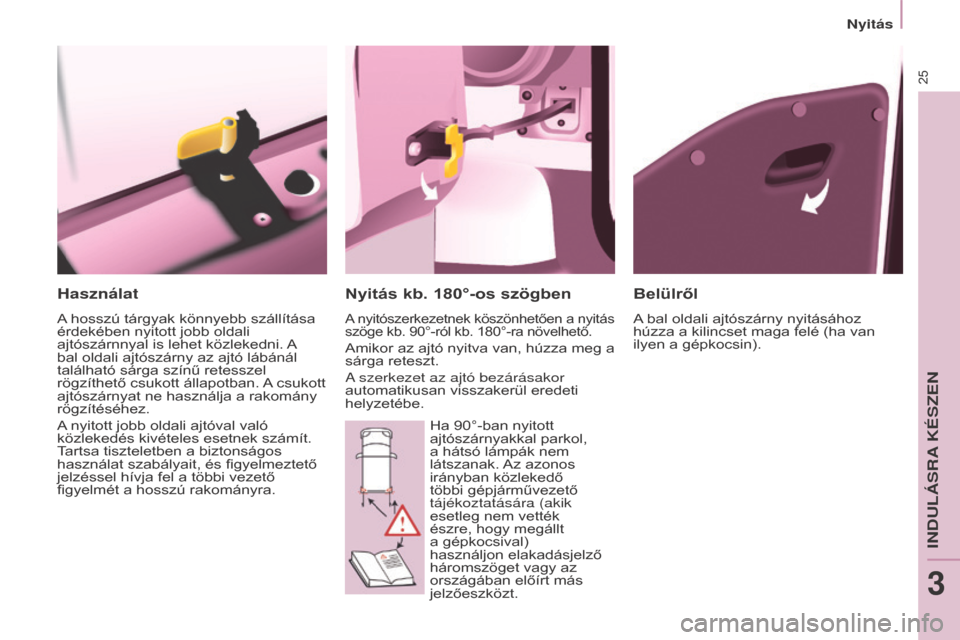

Használat
A hosszú tárgyak könnyebb szállítása
érdekében nyitott jobb oldali
ajtószárnnyal is lehet közlekedni. A
bal oldali ajtószárny az ajtó lábánál
található sárga színű retesszel
rögzíthető csukott állapotban. A csukott
ajtószárnyat ne használja a rakomány
rögzítéséhez.
A nyitott jobb oldali ajtóval való
közlekedés kivételes esetnek számít.
Tartsa tiszteletben a biztonságos
használat szabályait, és figyelmeztető
jelzéssel hívja fel a többi vezető
figyelmét a hosszú rakományra.
belülről
A bal oldali ajtószárny nyitásához
húzza a kilincset maga felé (ha van
ilyen a gépkocsin).
Nyitás kb. 180°-os szögben
A nyitószerkezetnek köszönhetően a nyitás
szöge kb. 90°-ról kb. 180°-ra növelhető.
Amikor az ajtó nyitva van, húzza meg a
sárga reteszt.
A szerkezet az ajtó bezárásakor
automatikusan visszakerül eredeti
helyzetébe.Ha 90°-ban nyitott
ajtószárnyakkal parkol,
a hátsó lámpák nem
látszanak. Az azonos
irányban közlekedő
többi gépjárművezető
tájékoztatására (akik
esetleg nem vették
észre, hogy megállt
a gépkocsival)
használjon elakadásjelző
háromszöget vagy az
országában előírt más
jelzőeszközt.
INDULÁSRA KÉSZEN
3

26
Nyitás
Partner-2-VP_hu_Chap03_Pret-a-partir_ed02-2015
ZSIRáFTETŐ
Támasztórúd
A zsiráftető nyitását követően hosszú
tárgyak szállításához egy támasztórúd
áll a rendelkezésére.
Emelje meg a kart, és hajtsa le a
támasztórudat.
Egészen az ajtókeretig kísérje a
kezével.
Egyik kezével emelje meg a szállítandó
hosszú tárgyakat, a másik kezével
pedig helyezze el a támasztórudat.
A fogantyút kattanásig lenyomva
ellenőrizze a megfelelő reteszelődést,
a tárgyakat pedig szilárdan rögzítse.A hátsó lökhárítót megerősítették,
így azt fellépőként használhatja
beszálláskor.
A hátsó ajtók csak akkor
reteszelődnek, ha a helyére tette a
támasztórudat.
Ha a zsiráftető nyitva van, a korlátozott
magasságú átkelőhelyeken óvatosan
hajtson át.
Soha ne támasszon semmit közvetlenül
a hátsó ajtókra.
Tartsa tiszteletben a vonatkozó
biztonsági előírásokat, és hívja fel a
forgalom többi résztvevőjének figyelmét a
megszokottól eltérő méretű rakományra.
A zsiráftetőt csak kis távolságokon
használja. Az oldalsó tartókat rögzítési pontként
használhatja.
-
a zsiráftető reteszeléséhez hajtsa
le a fekete csatot.
A
pontosan reteszelt zsiráftető
megfelelő szigetelést biztosít, és
kiszűri a külső zajokat.
A zsiráftető csak a szárnyasajtóval
kompatibilis.
A zsiráftető nyitásához:
-

emelje meg a csukló fekete csatját,
-


a zsiráftető lefelé nyomásával
lazítsa meg a csuklót, majd
szabadítsa ki a horgot,
-

emelje meg a zsiráftetőt,
-

a zsiráftető tartórudakkal történő
rögzítéséhez emelje az ellenállási
ponton túlra.
Soha ne közlekedjen úgy

, hogy a
tartórudakat nem tette a helyére.
A zsiráftető zárásához:
-

ellenőrizze a támasztórúd
megfelelő reteszelődését,
-


engedje le a zsiráftetőt,
-


a zsiráftetőt folyamatosan lefelé
nyomva fogja meg a rugó két
gyűrűjét, majd ille

ssze a horgot a
helyére, Soha ne rögzítse a rakományt a
zsiráftetőhöz.
Soha ne közlekedjen úgy, hogy a
támasztórudat előzőleg a helyére ne
tette volna.

27
Nyitás
Partner-2-VP_hu_Chap03_Pret-a-partir_ed02-2015

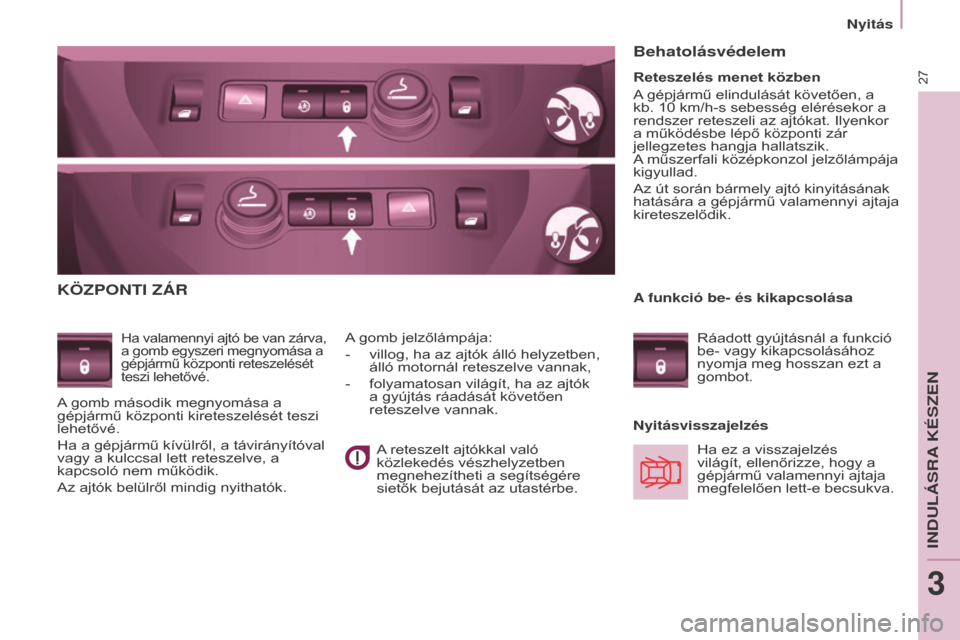

KÖZPONTI ZÁR
Ha valamennyi ajtó be van zárva,
a gomb egyszeri megnyomása a
gépjármű központi reteszelését
teszi lehetővé.
Nyitásvisszajelzés
A gomb jelzőlámpája:
-

villo

g, ha az ajtók álló helyzetben,
álló motornál reteszelve vannak,
-

folyamatosan világít, ha az ajtók
a gyújtás ráadását követően
reteszelve vannak.
Behatolásvédelem
Ha ez a visszajelzés
világít, ellenőrizze, hogy a
gépjármű valamennyi ajtaja
megfelelően lett-e becsukva.
Reteszelés menet közben
A gépjármű elindulását követően, a
kb. 10

km/h-s sebesség elérésekor a
rendszer reteszeli az ajtókat. Ilyenkor
a működésbe lépő központi zár
jellegzetes hangja hallatszik.
A műszerfali középkonzol jelzőlámpája
kigyullad.
Az út során bármely ajtó kinyitásának
hatására a gépjármű valamennyi ajtaja
kireteszelődik.
A funkció be- és kikapcsolása
Ráadott gyújtásnál a funkció
be- vagy kikapcsolásához
nyomja meg hosszan ezt a
gombot.
A reteszelt ajtókkal való
közlekedés vészhelyzetben
megnehezítheti a segítségére
sietők bejutását az utastérbe.
A gomb második megnyomása a
gépjármű központi kireteszelését teszi
lehetővé.
Ha a gépjármű kívülről, a távirányítóval
vagy a kulccsal lett reteszelve, a
kapcsoló nem működik.
Az ajtók belülről mindig nyithatók.
INDULÁSRA KÉSZEN
3

Vezetőhely
28
Partner-2-VP_hu_Chap03_Pret-a-partir_ed02-2015

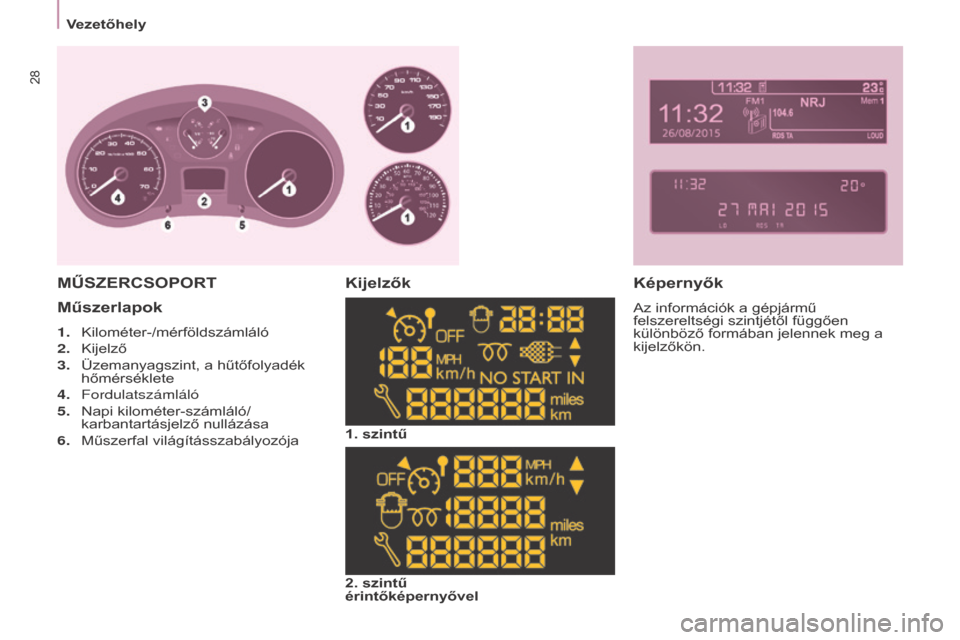

Műszerlapok
1. Kilométer-/mérföldszámláló
2.
Kijelző
3.


Üzemanyagszint, a hűtőfolyadék
hőmérséklete
4.


Fordulatszámláló
5.


Napi kilométer-számláló/
karbantartásjelző nullázása
6.


Műszerfal világításszabályozója 1. szintű
MŰSZERCSOpORTKijelzők
Képernyők
Az információk a gépjármű
felszereltségi szintjétől függően
különböző formában jelennek meg a
kijelzőkön.
2. szintű
érintőképernyővel
