Peugeot Partner Tepee 2016 Εγχειρίδιο χρήσης (in Greek)

189

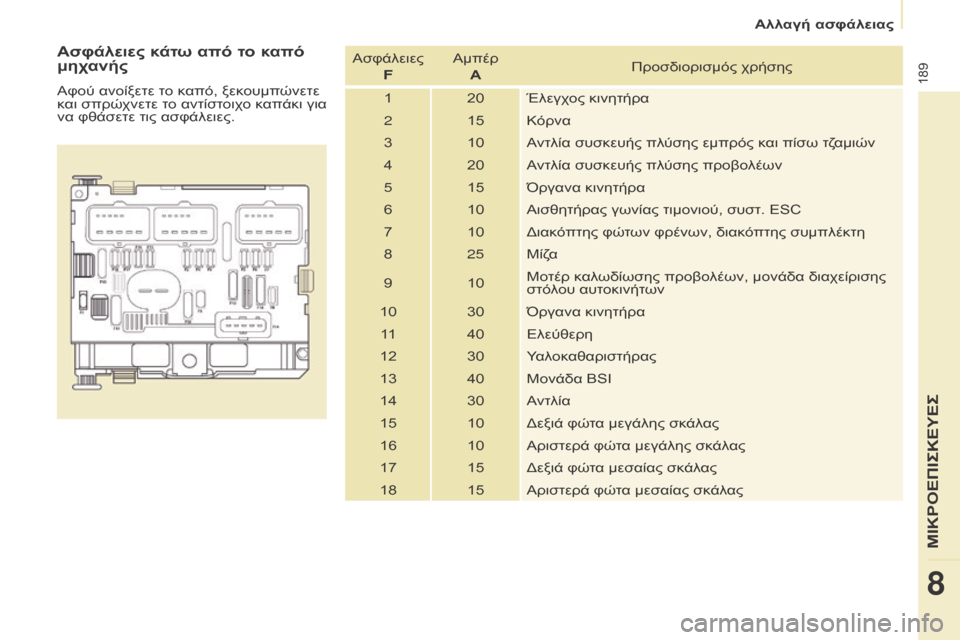

Ασφάλειες κάτω από το καπό
μηχανής
Αφού ανοίξετε το καπό, ξεκουμπώνετε
και σπρώχνετε το αντίστοιχο καπάκι για
να φθάσετε τις ασφάλειες.Ασφάλειες
F Αμπέρ
A Προσδιορισμός χρήσης
1 20 Έλεγχος κινητήρα
2 15 Κόρνα
3 10 Αντλία συσκευής πλύσης εμπρός και πίσω τζαμιών
4 20 Αντλία συσκευής πλύσης προβολέων
5 15 Όργανα κινητήρα
6 10 Αισθητήρας γωνίας τιμονιού, συστ.
e SC
7 10 Διακόπτης φώτων φρένων, διακόπτης συμπλέκτη
8 25Μίζα
9 10 Μοτέρ καλωδίωσης προβολέων, μονάδα διαχείρισης
στόλου αυτοκινήτων
10 30 Όργανα κινητήρα 11 40 Ελεύθερη
12 30 Υαλοκαθαριστήρας
13 40 Μονάδα BSI
14 30 Αντλία
15 10 Δεξιά φώτα μεγάλης σκάλας
16 10 Αριστερά φώτα μεγάλης σκάλας
17 15 Δεξιά φώτα μεσαίας σκάλας
18 15 Αριστερά φώτα μεσαίας σκάλας
8
ΜΙΚΡΟΕΠΙΣΚΕΥΕΣ
Αλλαγή ασφάλειας

190

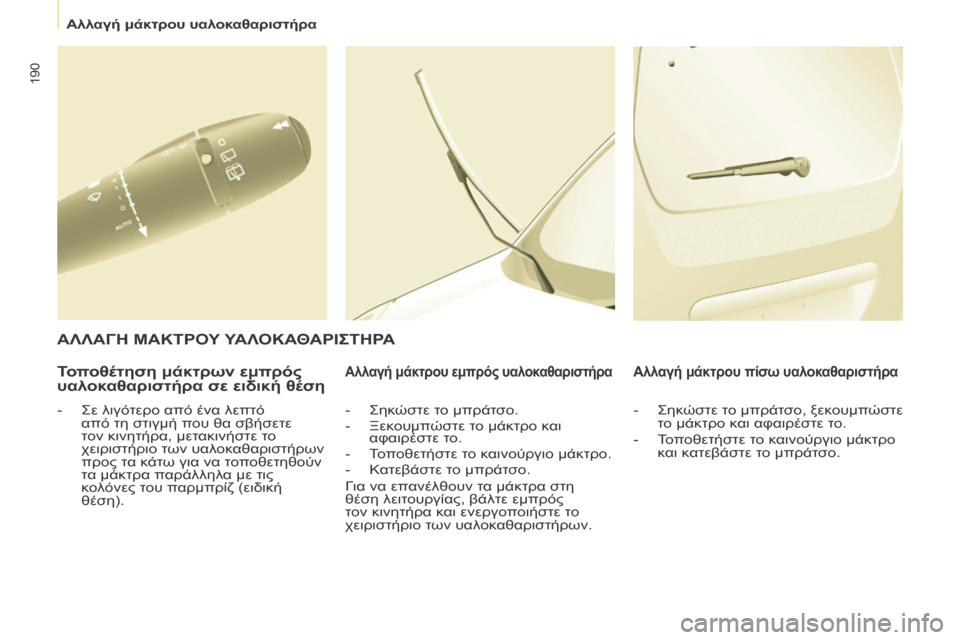

Τοποθέτηση μάκτρων εμπρός
υαλοκαθαριστήρα σε ειδική θέσηΑλλαγή μάκτρου εμπρός υαλοκαθαριστήρα
- Σηκώστε το μπράτσο.
- Ξεκ ουμπώστε το μάκτρο και
αφαιρέστε το.
-

Τ
οποθετήστε το καινούργιο μάκτρο.
-

Κ
ατεβάστε το μπράτσο.
Αλλαγή μάκτρου πίσω υαλοκαθαριστήρα
- Σηκώστε το μπράτσο, ξεκουμπώστε το μάκτρο και αφαιρέστε το.
-

Τ
οποθετήστε το καινούργιο μάκτρο
και κατεβάστε το μπράτσο.
ΑΛΛΑΓΗ ΜΑΚΤΡΟΥ Υ ΑΛΟΚΑΘΑΡΙΣΤΗΡΑ
- Σε λιγότερο από ένα λεπτό
από τη στιγμή που θα σβήσετε
τον κινητήρα, μετακινήστε το
χειριστήριο των υαλοκαθαριστήρων
προς τα κάτω για να τοποθετηθούν
τα μάκτρα παράλληλα με τις
κολόνες του παρμπρίζ (ειδική
θέση). Για να επανέλθουν τα μάκτρα στη
θέση λειτουργίας, βάλτε εμπρός
τον κινητήρα και ενεργοποιήστε το
χειριστήριο των υαλοκαθαριστήρων.
Αλλαγή μάκτρου υαλοκαθαριστήρα

191
Χωρίς ανύψωση (και οι
τέσσερις τροχοί στο έδαφος)
Πρέπει να χρησιμοποιείτε πάντοτε
ράβδο ρυμούλκησης.

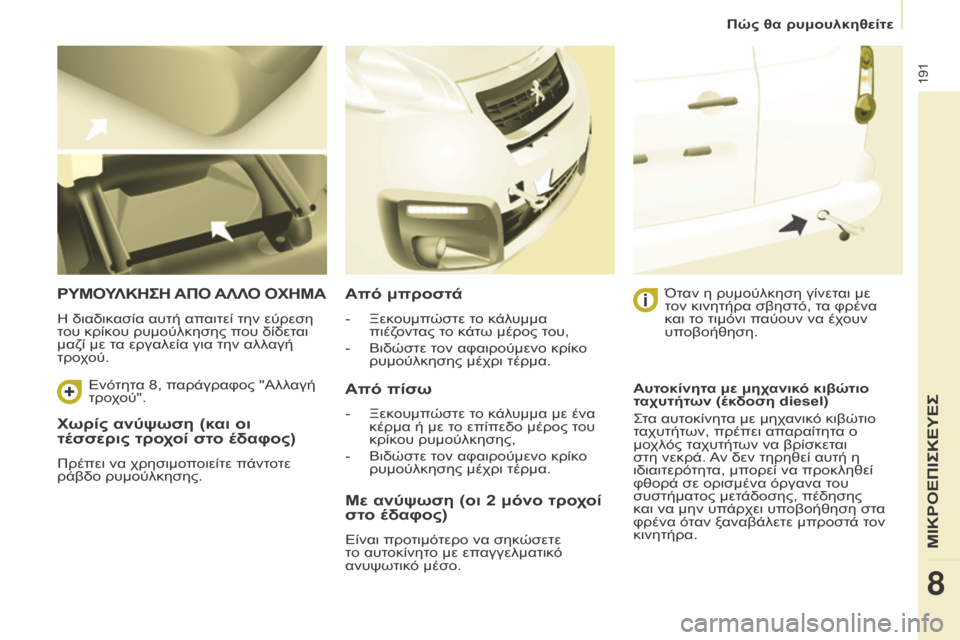

ΡΥΜΟΥΛΚΗΣΗ ΑΠΟ ΑΛΛ Ο ΟΧΗΜΑ
Η διαδικασία αυτή απαιτεί την εύρεση
του κρίκου ρυμούλκησης που δίδεται
μαζί με τα εργαλεία για την αλλαγή
τροχού.
Από μπροστά
- Ξεκουμπώστε το κάλυμμα
πιέζοντας το κάτω μέρος του,
-

Βιδώστε τ
ον αφαιρούμενο κρίκο
ρυμούλκησης μέχρι τέρμα.
Από πίσω
- Ξεκουμπώστε το κάλυμμα με ένα κέρμα ή με το επίπεδο μέρος του
κρίκου ρυμούλκησης,
-

Βιδώστε τ
ον αφαιρούμενο κρίκο
ρυμούλκησης μέχρι τέρμα.
Ότ
αν η ρυμούλκηση γίνεται με
τον κινητήρα σβηστό, τα φρένα
και το τιμόνι παύουν να έχουν
υποβοήθηση.
Με ανύψωση (οι 2 μόνο τροχοί
στο έδαφος)
Είναι προτιμότερο να σηκώσετε
το αυτοκίνητο με επαγγελματικό
ανυψωτικό μέσο. Αυτοκίνητα με μηχανικό κιβώτιο
ταχυτήτων (έκδοση diesel)
Στα αυτοκίνητα με μηχανικό κιβώτιο
ταχυτήτων, πρέπει απαραίτητα ο
μοχλός ταχυτήτων να βρίσκεται
στη νεκρά. Αν δεν τηρηθεί αυτή η
ιδιαιτερότητα, μπορεί να προκληθεί
φθορά σε ορισμένα όργανα του
συστήματος μετάδοσης, πέδησης
και να μην υπάρχει υποβοήθηση στα
φρένα όταν ξαναβάλετε μπροστά τον
κινητήρα.
Ενότητα 8, παράγραφος "Αλλαγή
τροχού".
8
ΜΙΚΡΟΕΠΙΣΚΕΥΕΣ
Πώς θα ρυμουλκηθείτε

192

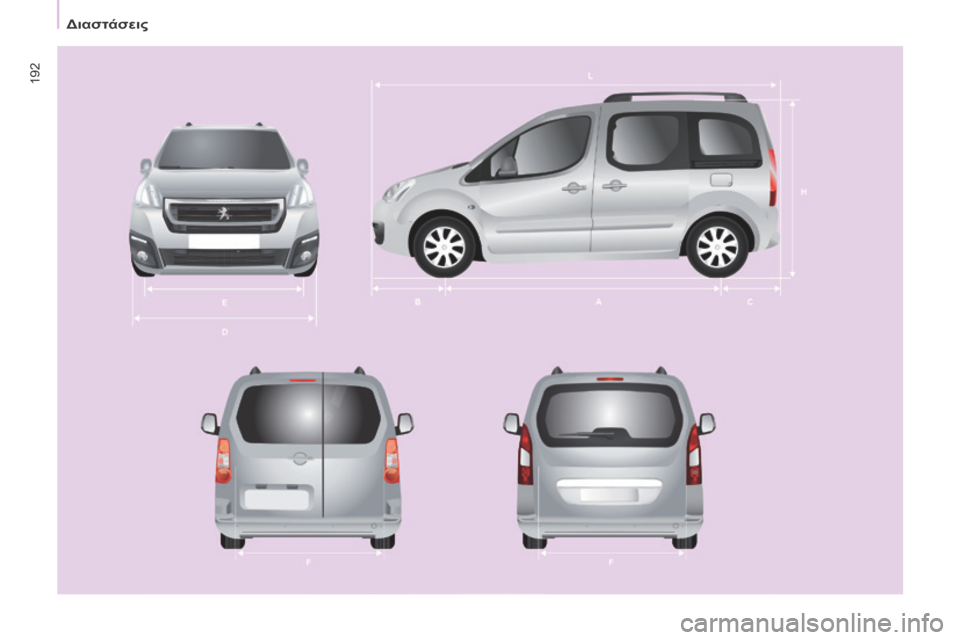

Διαστάσεις

193

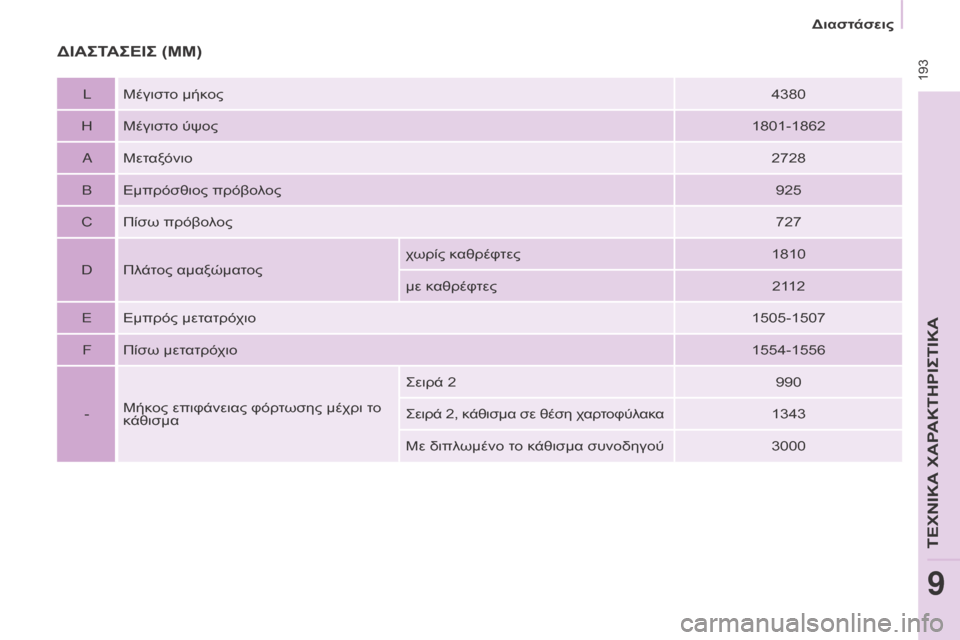

ΔΙΑΣΤΑΣΕΙΣ (mm)
L Μέγιστο μήκος4380
H Μέγιστο ύψος 1801-1862
A Μεταξόνιο 2728
B Εμπρόσθιος πρόβολος 925
C Πίσω πρόβολος 727
D Πλάτος αμαξώματος χωρίς καθρέφτες
1810
με καθρέφτες 2112
E Εμπρός μετατρόχιο 1505-1507
F Πίσω μετατρόχιο 1554-1556
- Μήκος επιφάνειας φόρτωσης μέχρι το
κάθισμα Σειρά 2
990
Σειρά 2, κάθισμα σε θέση χαρτοφύλακα 1343
Με διπλωμένο το κάθισμα συνοδηγού 3000
Διαστάσεις
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
9

194

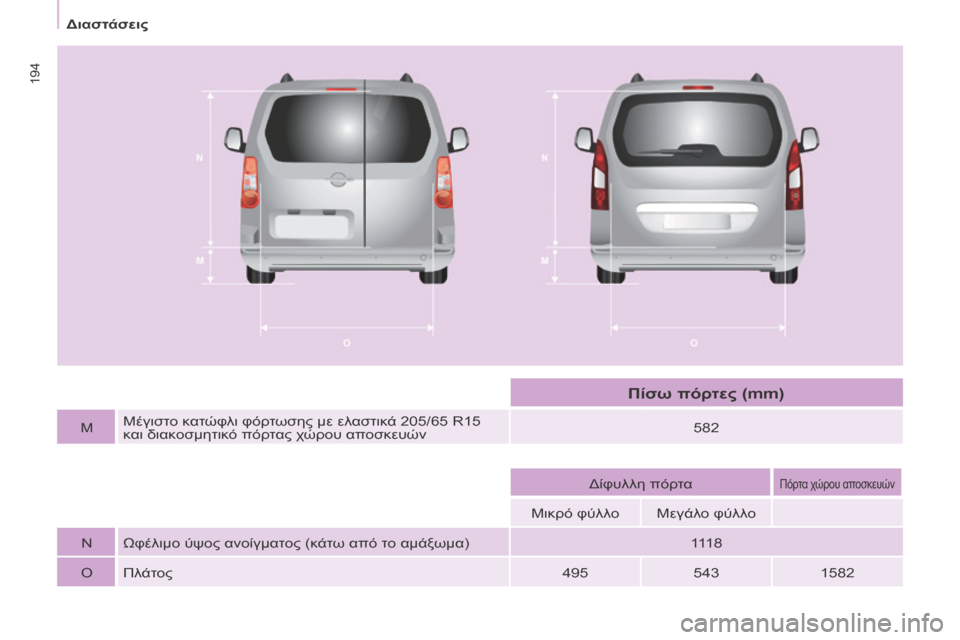

MΜέγιστο κατώφλι φόρτωσης με ελαστικά 205/65 R15
και διακοσμητικό πόρτας χώρου αποσκευών 582
Δίφυλλη πόρτα
Πόρτα χώρου αποσκευών
Μικρό φύλλο Μεγάλο φύλλο
N Ωφέλιμο ύψος ανοίγματος (κάτω από το αμάξωμα) 111 8
O Πλάτος 4955431582
Πίσω πόρτες (mm)
Διαστάσεις

195

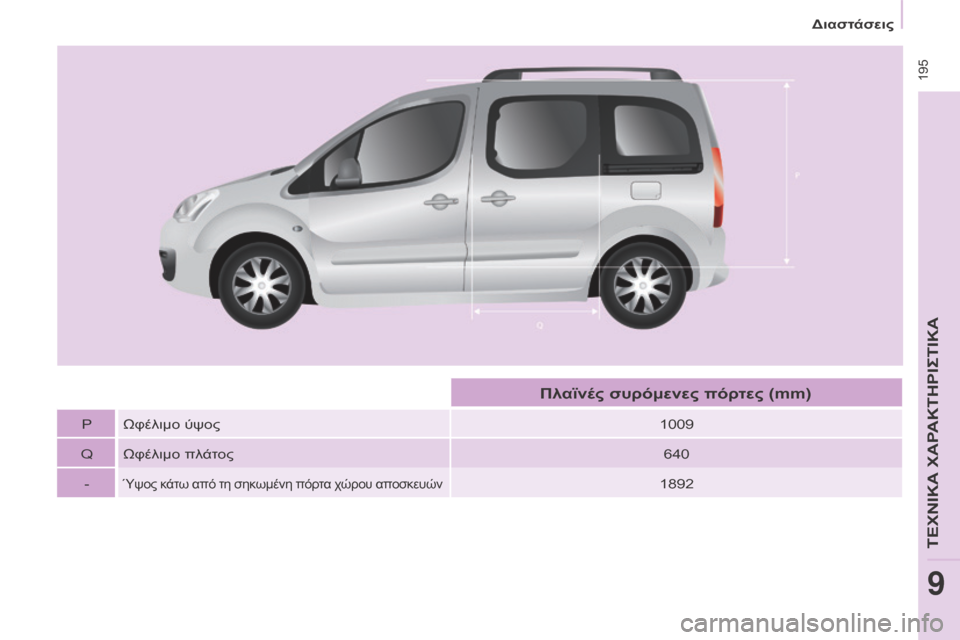

P Ωφέλιμο ύψος1009
Q Ωφέλιμο πλάτος 640
-
Ύψος κάτω από τη σηκωμένη πόρτα χώρου αποσκευών1892
Πλαϊνές συρόμενες πόρτες (mm)
Διαστάσεις
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
9

196

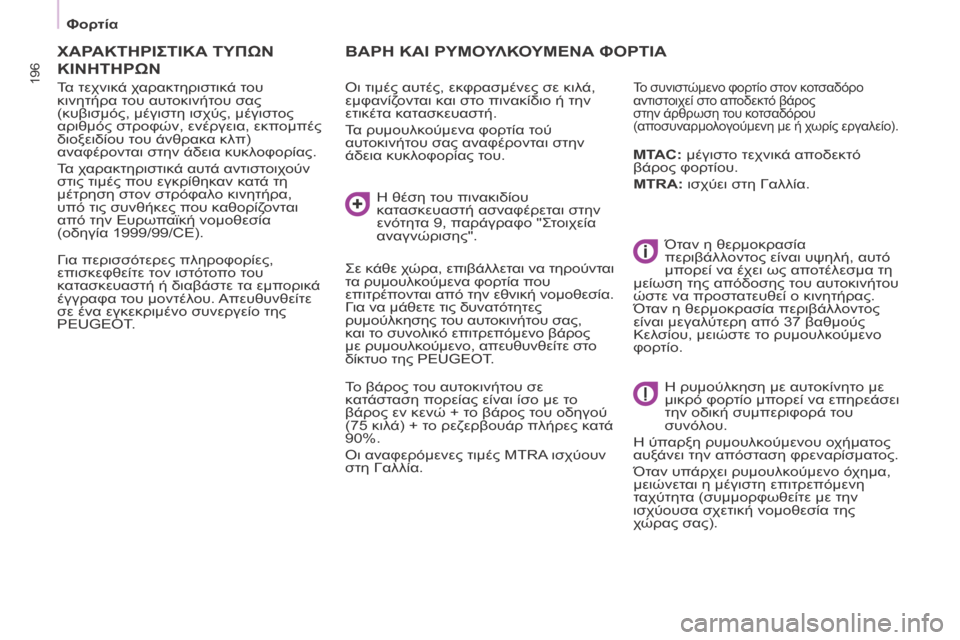

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΥΠΩΝ


ΚΙΝΗΤΗΡΩΝ
Τα τεχνικά χαρακτηριστικά του
κινητήρα του αυτοκινήτου σας
(κυβισμός, μέγιστη ισχύς, μέγιστος
αριθμός στροφών, ενέργεια, εκπομπές
διοξειδίου του άνθρακα κλπ)
αναφέρονται στην άδεια κυκλοφορίας.
Τα χαρακτηριστικά αυτά αντιστοιχούν
στις τιμές που εγκρίθηκαν κατά τη
μέτρηση στον στρόφαλο κινητήρα,
υπό τις συνθήκες που καθορίζονται
από την Ευρωπαϊκή νομοθεσία
(οδηγία 1999/99/C e ).
Για περισσότερες πληροφορίες,
επισκεφθείτε τον ιστότοπο του
κατασκευαστή ή διαβάστε τα εμπορικά
έγγραφα του μοντέλου. Απευθυνθείτε
σε ένα εγκεκριμένο συνεργείο της
P
euge O t
.
ΒΑΡΗ ΚΑΙ ΡΥΜΟΥΛΚΟΥΜΕΝΑ ΦΟΡΤΙΑ
Οι τιμές αυτές, εκφρασμένες σε κιλά,
εμφανίζονται και στο πινακίδιο ή την
ετικέτα κατασκευαστή.
Τα ρυμουλκούμενα φορτία τού
αυτοκινήτου σας αναφέρονται στην
άδεια κυκλοφορίας του.
Το βάρος του αυτοκινήτου σε
κατάσταση πορείας είναι ίσο με το
βάρος εν κενώ + το βάρος του οδηγού
(75 κιλά) + το ρεζερβουάρ πλήρες κατά
90%.
Οι αναφερόμενες τιμές M
t RA ισχύουν
στη Γαλλία. Όταν η θερμοκρασία
περιβάλλοντος είναι υψηλή, αυτό
μπορεί να έχει ως αποτέλεσμα τη
μείωση της απόδοσης του αυτοκινήτου
ώστε να προστατευθεί ο κινητήρας.
Όταν η θερμοκρασία περιβάλλοντος
είναι μεγαλύτερη από 37 βαθμούς
Κελσίου, μειώστε το ρυμουλκούμενο
φορτίο.
Η ρυμούλκηση με αυτ

οκίνητο με
μικρό φορτίο μπορεί να επηρεάσει
την οδική συμπεριφορά του
συνόλου.
Η ύπαρξη ρυμουλκούμενου οχήματος
αυξάνει την απόσταση φρεναρίσματος.
Όταν υπάρχει ρυμουλκούμενο όχημα,
μειώνεται η μέγιστη επιτρεπόμενη
ταχύτητα (συμμορφωθείτε με την
ισχύουσα σχετική νομοθεσία της
χώρας σας).Το συνιστώμενο φορτίο στον κοτσαδόρο
αντιστοιχεί στο αποδεκτό βάρος
στην άρθρωση του κοτσαδόρου
(αποσυναρμολογούμενη με ή χωρίς εργαλείο).
MTAC: μέγιστο τεχνικά αποδεκτό
βάρος φορτίου.
m

T r A: ισχύει στη Γαλλία.
Η θέση του πινακιδίου
κατασκευαστή ασναφέρεται στην
ενότητα 9, παράγραφο "Στοιχεία
αναγνώρισης".
Σε κάθε χώρα, επιβάλλεται να τηρούνται
τα ρυμουλκούμενα φορτία που
επιτρέπονται από την εθνική νομοθεσία.
Για να μάθετε τις δυνατότητες
ρυμούλκησης του αυτοκινήτου σας,
και το συνολικό επιτρεπόμενο βάρος
με ρυμουλκούμενο, απευθυνθείτε στο
δίκτυο της P
euge
O
t
.
Φορτία

197

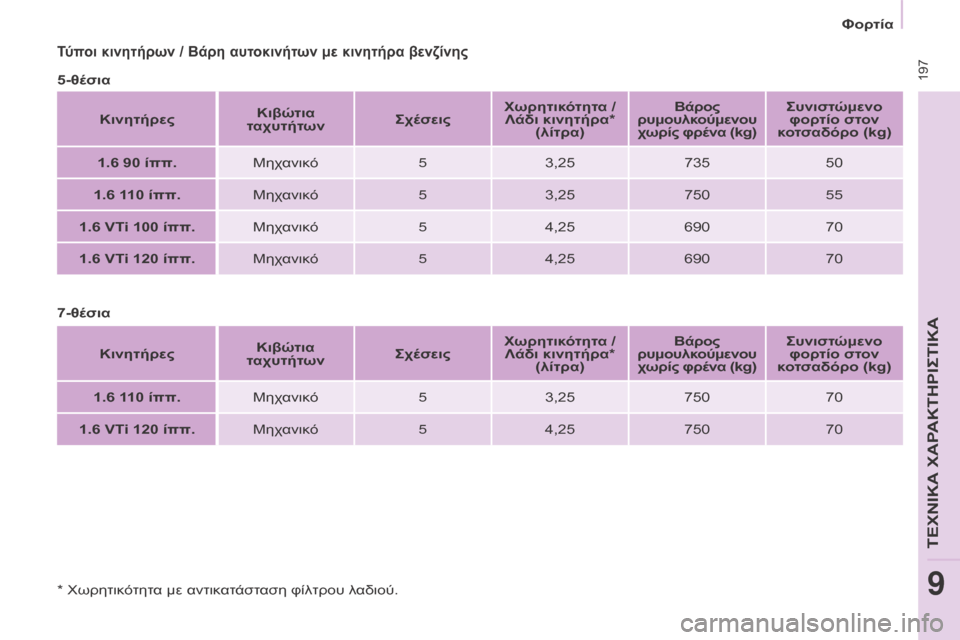

Τύποι κινητήρων / Βάρη αυτοκινήτων με κινητήρα βενζίνης
5-θέσιαΚινητήρες Κιβώτια
ταχυτήτων ΣχέσειςΧωρητικότητα /
Λάδι κινητήρα* (λίτρα) Βάρος
ρυμουλκούμενου χωρίς φρένα (kg) Συνιστώμενο
φορτίο στον
κοτσαδόρο (kg)
1.6 90 ίππ. Μηχανικό 53,25 735 50
1.6 110 ίππ. Μηχανικό 53,25 750 55
1.6
v Ti 100 ίππ. Μηχανικό 54,25 690 70
1.6
v Ti 120 ίππ. Μηχανικό 54,25 690 70
7-θέσια Κινητήρες Κιβώτια
ταχυτήτων ΣχέσειςΧωρητικότητα /
Λάδι κινητήρα* (λίτρα) Βάρος
ρυμουλκούμενου χωρίς φρένα (kg) Συνιστώμενο
φορτίο στον
κοτσαδόρο (kg)
1.6 110 ίππ. Μηχανικό 53,25 750 70
1.6
v Ti 120 ίππ. Μηχανικό 54,25 750 70
* Χωρητικότητα με αντικατάσταση φίλτρου λαδιού.
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
9
Φορτία

198

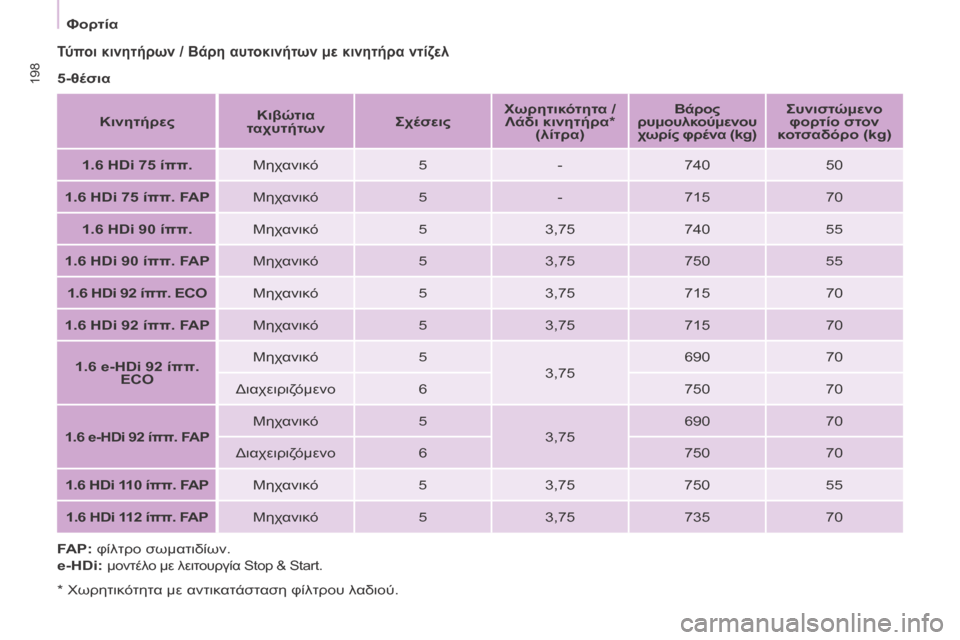

Τύποι κινητήρων / Βάρη αυτοκινήτων με κινητήρα ντίζελ
5-θέσιαΚινητήρες Κιβώτια
ταχυτήτων ΣχέσειςΧωρητικότητα /
Λάδι κινητήρα* (λίτρα) Βάρος
ρυμουλκούμενου χωρίς φρένα (kg) Συνιστώμενο
φορτίο στον
κοτσαδόρο (kg)
1.6 HDi 75 ίππ. Μηχανικό5-740 50
1.6 HDi 75 ίππ. FAP Μηχανικό5-715 70
1.6 HDi 90 ίππ. Μηχανικό53,75 740 55
1.6 HDi 90 ίππ. FAP Μηχανικό53,75 750 55
1.6 HDi 92 ίππ.
e C o
Μηχ
ανικό53,75 715 70
1.6 HDi 92 ίππ. FAP Μηχανικό53,75 715 70
1.6 e-HDi 92 ίππ.
e

C o
Μηχ
ανικό5
3,75 690
70
Διαχειριζόμενο 6 75070
1.6 e-HDi 92 ίππ. FAPΜηχανικό 5
3,75 690
70
Διαχειριζόμενο 6 75070
1.6 HDi 110 ίππ. FAP Μηχανικό53,75 750 55
1.6 HDi 112 ίππ. FAPΜηχανικό 53,75 735 70
FAP: φίλτρο σωματιδίων.
e-HDi:
μοντέλο με λειτουργία Stop & Start.
* Χωρητικότητα με αντικατάσταση φίλτρου λαδιού.
Φορτία
