Peugeot Partner Tepee 2017 Īpašnieka rokasgrāmata (in Latvian)

179
Partner2VP_lv_Chap08_Aide-rapide_ed02-2016Partner2VP_lv_Chap08_Aide-rapide_ed02-2016

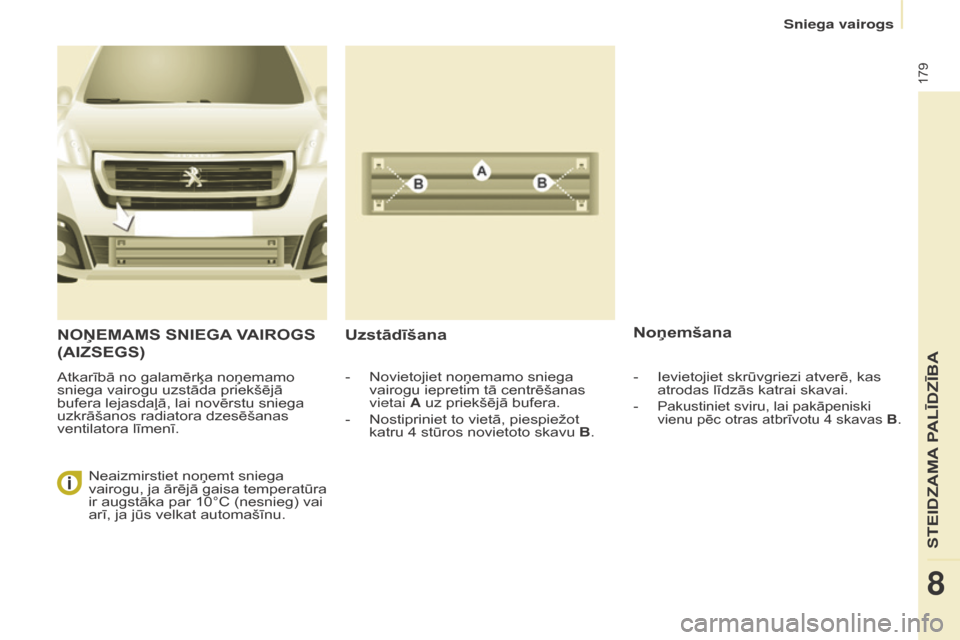

NOņEMAMS SNIEGA VAIROGS
(

AIZSEGS )
Atkarībā no galamērķa noņemamo
sniega vairogu uzstāda priekšējā
bufera lejasdaļā, lai novērstu sniega
uzkrāšanos radiatora dzesēšanas
ventilatora līmenī.
Uzstādīšana Noņemšana
- Novietojiet noņemamo sniega
vairogu iepretim tā centrēšanas
vietai
a uz priekšējā bufera.
-

Nostipriniet to vietā, piespiežot
katru 4 stūros novietoto skavu

B.
Neaizmirstiet noņemt sniega
vairogu,

ja ārējā gaisa

temperatūra
ir augstāka par 10°C (nesnieg) vai
arī, ja jūs velkat automašīnu. -

Ievietojiet skrūvgriezi atverē, kas
atrodas līdzās katrai skavai.
-

Pakustiniet sviru, lai pakāpeniski
vienu pēc otras atbrīvotu 4 skavas B.
STEIDZAMA PALĪDZĪBA
8
Sniega vairogs

180
Partner2VP_lv_Chap08_Aide-rapide_ed02-2016Partner2VP_lv_Chap08_Aide-rapide_ed02-2016

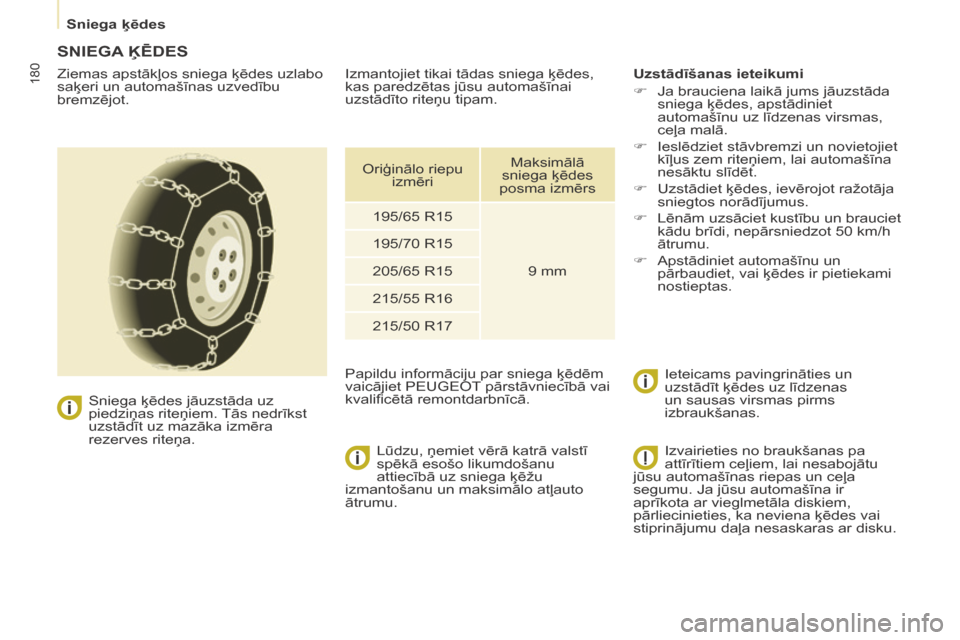

SNIEGA ķēDES
Ziemas apstākļos sniega ķēdes uzlabo
saķeri un automašīnas uzvedību
bremzējot.
Sniega ķēdes jāuzstāda uz
piedziņas riteņiem.

Tās nedrīkst
uzstādīt uz mazāka izmēra
rezerves riteņa. Lūdzu, ņemiet vērā katrā valstī
spēkā esošo likumdošanu
attiecībā uz sniega ķēžu
izmantošanu un maksimālo atļauto
ātrumu. Uzstādīšanas ieteikumi
F

Ja brauciena laikā jums jāuzstāda
sniega ķēdes, apstādiniet
automašīnu uz līdzenas virsmas,
ceļa malā.
F


Ieslēdziet stāvbremzi un novietojiet
kīļus zem riteņiem, lai automašīna
nesāktu slīdēt.
F


Uzstādiet ķēdes, ievērojot ražotāja
sniegtos norādījumus.
F


Lēnām uzsāciet kustību un brauciet
kādu brīdi, nepārsniedzot 50 km/h
ātrumu.
F


Apstādiniet automašīnu un
pārbaudiet, vai ķēdes ir pietiekami
nostieptas.
Ieteicams pavingrināties un
uzstādīt ķēdes uz līdzenas
un sausas virsmas pirms
izbraukšanas.
Izmantojiet tikai tādas sniega ķēdes,
kas paredzētas jūsu automašīnai
uzstādīto riteņu tipam.
Papildu informāciju par sniega ķēdēm
vaicājiet PEUGEOT

pārstāvniecībā vai
kvalificētā remontdarbnīcā. Oriģinālo riepu
izmēri Maksimālā
sniega ķēdes
posma izmērs
195/65 R15
9 mm
195/70 R15
205/65 R15
215/55 R16
215/50 R17
Izvairieties no braukšanas pa
attīrītiem ceļiem, lai nesabojātu
jūsu automašīnas riepas un ceļa
segumu. Ja jūsu automašīna ir
aprīkota ar vieglmetāla diskiem,
pārliecinieties, ka neviena ķēdes vai
stiprinājumu daļa nesaskaras ar disku.
Sniega ķēdes

181
Partner2VP_lv_Chap08_Aide-rapide_ed02-2016Partner2VP_lv_Chap08_Aide-rapide_ed02-2016

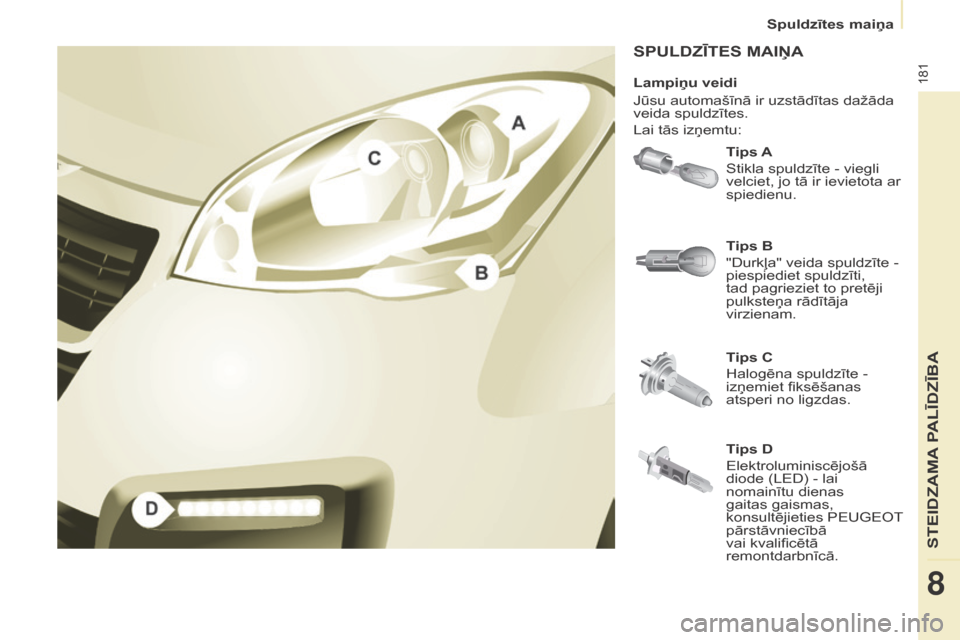

SPULDZĪTES MAIņA
Tips A
Stikla spuldzīte - viegli
velciet, jo tā ir ievietota ar
spiedienu.
Tips C
Halogēna spuldzīte -
izņemiet fiksēšanas
atsperi no ligzdas. Tips B
"Durkļa" veida spuldzīte -
piespiediet spuldzīti,
tad pagrieziet to pretēji
pulksteņa rādītāja
virzienam.
Lampiņu veidi
Jūsu automašīnā ir uzstādītas dažāda
veida spuldzītes.
Lai tās izņemtu:
Tips D
Elektroluminiscējošā
diode (LED) - lai
nomainītu dienas
gaitas gaismas,
konsultējieties PEUGEOT
pārstāvniecībā
vai kvalificētā
remontdarbnīcā.
STEIDZAMA PALĪDZĪBA
8
Spuldzītes maiņa

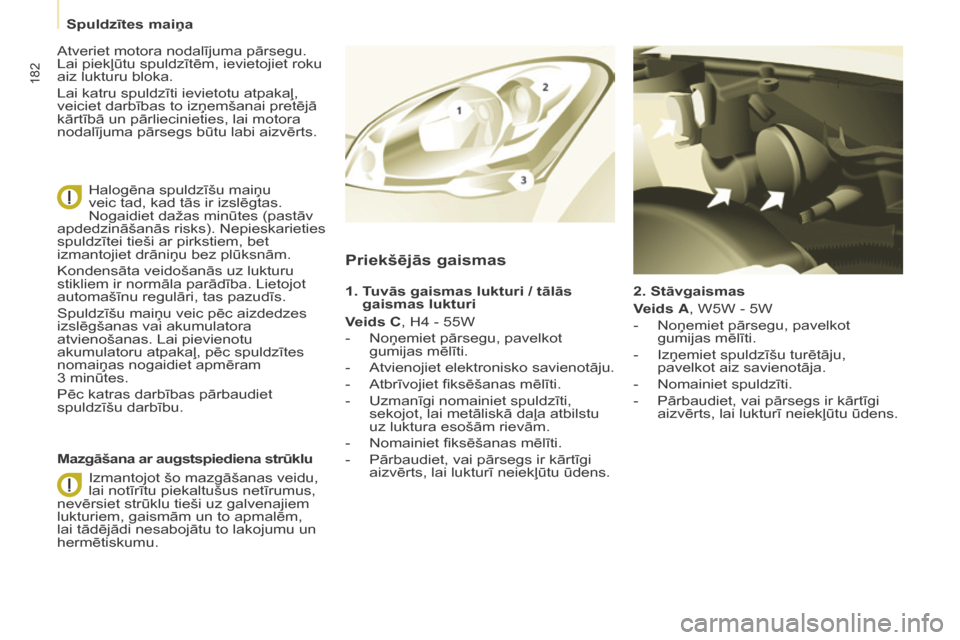

182
Partner2VP_lv_Chap08_Aide-rapide_ed02-2016Partner2VP_lv_Chap08_Aide-rapide_ed02-2016
2. Stāvgaismas
Veids a , W5W - 5W
-

Noņemiet pārsegu, pavelkot
gumijas mēlīti.
-


Izņemiet spuldzīšu turētāju,
pavelkot aiz savienotāja.
-


Nomainiet spuldzīti.
-


Pārbaudiet, vai pārsegs ir kārtīgi
aizvērts, lai lukturī neiekļūtu ūdens.
Priekšējās gaismas
1. Tuvās gaismas lukturi / tālās gaismas lukturi
Veids C, H4 - 55W
-

Noņemiet pārsegu, pavelkot
gumijas mēlīti.
-


Atvienojiet elektronisko savienotāju.
-


Atbrīvojiet fiksēšanas mēlīti.
-


Uzmanīgi nomainiet spuldzīti,
sekojot, lai metāliskā daļa atbilstu
uz luktura esošām rievām.
-


Nomainiet fiksēšanas mēlīti.
-


Pārbaudiet, vai pārsegs ir kārtīgi
aizvērts, lai lukturī neiekļūtu ūdens.
Mazgāšana ar augstspiediena strūklu Atveriet motora nodalījuma pārsegu.
Lai piekļūtu spuldzītēm, ievietojiet roku
aiz lukturu bloka.
Lai katru spuldzīti ievietotu atpakaļ,
veiciet darbības to izņemšanai pretējā
kārtībā un pārliecinieties, lai motora
nodalījuma pārsegs būtu labi aizvērts.
Halogēna spuldzīšu maiņu
veic tad, kad tās ir izslēgtas.
Nogaidiet dažas minūtes (pastāv
apdedzināšanās risks). Nepieskarieties
spuldzītei tieši ar pirkstiem, bet
izmantojiet drāniņu bez plūksnām.
Kondensāta veidošanās uz lukturu
stikliem ir normāla parādība. Lietojot
automašīnu regulāri, tas pazudīs.
Spuldzīšu maiņu veic pēc aizdedzes
izslēgšanas vai akumulatora
atvienošanas. Lai pievienotu
akumulatoru atpakaļ, pēc spuldzītes
nomaiņas nogaidiet apmēram
3


minūtes.
Pēc katras darbības pārbaudiet
spuldzīšu darbību.
Izmantojot šo mazgāšanas veidu,
lai notīrītu piekaltušus netīrumus,
nevērsiet strūklu tieši uz galvenajiem
lukturiem, gaismām un to apmalēm,
lai tādējādi nesabojātu to lakojumu un
hermētiskumu.
Spuldzītes maiņa

183
Partner2VP_lv_Chap08_Aide-rapide_ed02-2016Partner2VP_lv_Chap08_Aide-rapide_ed02-2016

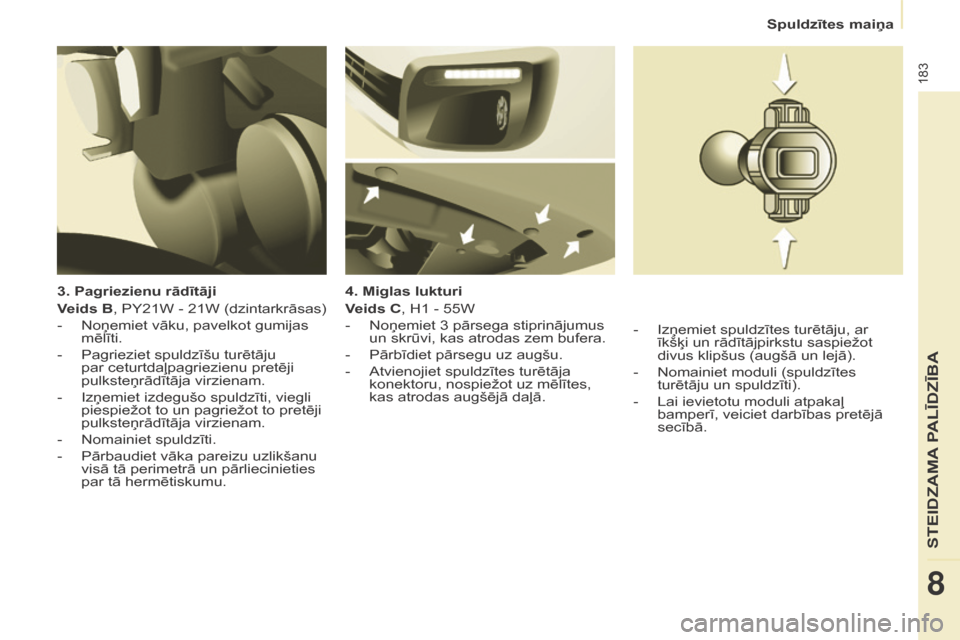

3. Pagriezienu rādītāji
Veids B, PY21W - 21W (dzintarkrāsas)
-
Noņemiet vāku, pavelkot gumijas
mēlīti.
-


Pagrieziet spuldzīšu turētāju
par ceturtdaļpagriezienu pretēji
pulksteņrādītāja virzienam.
-


Izņemiet izdegušo spuldzīti, viegli
piespiežot to un pagriežot to pretēji
pulksteņrādītāja virzienam.
-


Nomainiet spuldzīti.
-


Pārbaudiet vāka pareizu uzlikšanu
visā tā perimetrā un pārliecinieties
par tā hermētiskumu. 4. Miglas lukturi
V

eids C, H1 - 55W
-

Noņemiet 3 pārsega stiprinājumus
un skrūvi, kas atrodas zem bufera.
-


Pārbīdiet pārsegu uz augšu.
-


Atvienojiet spuldzītes turētāja
konektoru, nospiežot uz mēlītes,
kas atrodas augšējā daļā.-


Izņemiet spuldzītes turētāju, ar
īkšķi un rādītājpirkstu saspiežot
divus klipšus (augšā un lejā).
-


Nomainiet moduli (spuldzītes
turētāju un spuldzīti).
-


Lai ievietotu moduli atpakaļ
bamperī, veiciet darbības pretējā
secībā.
STEIDZAMA PALĪDZĪBA
8
Spuldzītes maiņa

184
Partner2VP_lv_Chap08_Aide-rapide_ed02-2016Partner2VP_lv_Chap08_Aide-rapide_ed02-2016

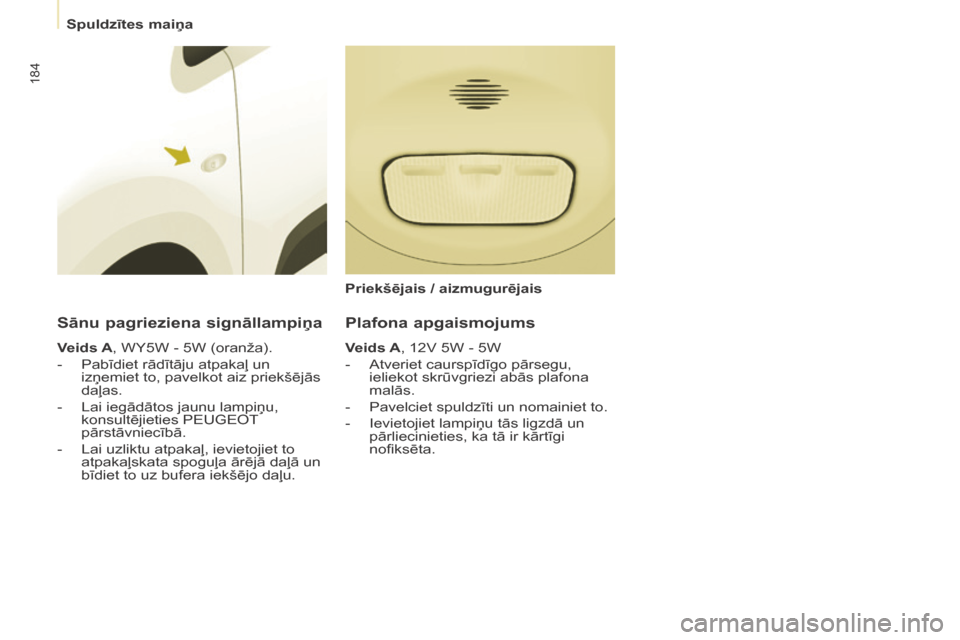

Sānu pagrieziena signāllampiņa
Veids A, WY5W - 5W (oranža).
-
Pabīdiet rādītāju atpakaļ un
izņemiet to, pavelkot aiz priekšējās
daļas.
-


Lai iegādātos jaunu lampiņu,
konsultējieties PEUGEOT


pārstāvniecībā.
-

Lai uzliktu atpakaļ, ievietojiet to
atpakaļskata spoguļa ārējā daļā un
bīdiet to uz bufera iekšējo daļu.
Plafona apgaismojums
Veids A, 12V 5W - 5W
-
Atveriet caurspīdīgo pārsegu,
ieliekot skrūvgriezi abās plafona
malās.
-


Pavelciet spuldzīti un nomainiet to.
-


Ievietojiet lampiņu tās ligzdā un
pārliecinieties, ka tā ir kārtīgi
nofiksēta.
Priekšējais / aizmugurējais
Spuldzītes maiņa

185
Partner2VP_lv_Chap08_Aide-rapide_ed02-2016Partner2VP_lv_Chap08_Aide-rapide_ed02-2016

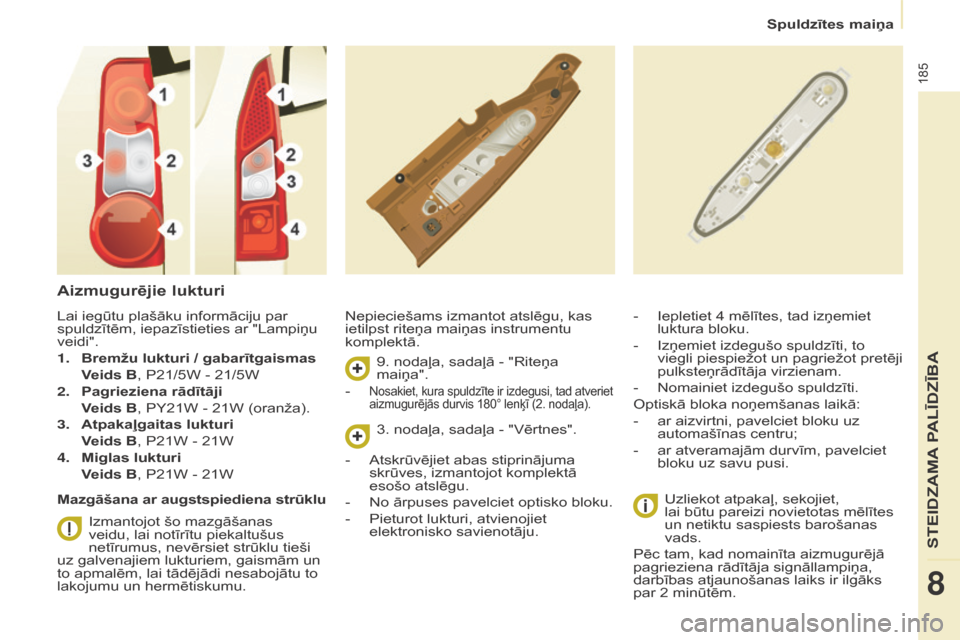

Aizmugurējie lukturi
Nepieciešams izmantot atslēgu, kas
ietilpst riteņa maiņas instrumentu
komplektā.Uzliekot atpakaļ, sekojiet,
lai būtu pareizi novietotas mēlītes
un netiktu saspiests barošanas
vads.
Pēc tam, kad nomainīta aizmugurējā
pagrieziena rādītāja signāllampiņa,
darbības atjaunošanas laiks ir ilgāks
par 2 minūtēm. - Iepletiet 4 mēlītes, tad izņemiet
luktura bloku.
-

Izņemiet izdegušo spuldzīti, to
viegli piespiežot un pagriežot pretēji
pulksteņrādītāja virzienam.
-


Nomainiet izdegušo spuldzīti.
Optiskā bloka noņemšanas laikā:
-


ar aizvirtni, pavelciet bloku uz
automašīnas centru;
-


ar atveramajām durvīm, pavelciet
bloku uz savu pusi.
Lai iegūtu plašāku informāciju par
spuldzītēm, iepazīstieties ar "Lampiņu
veidi".
1.


Bremžu lukturi / gabarītgaismas


V

eids B, P21/5W - 21/5W
2.

Pagrieziena rādītāji


V

eids B, PY21W - 21W (oranža).
3.

Atpakaļgaitas lukturi


V

eids B, P21W - 21W
4.

Miglas lukturi


V

eids B, P21W - 21W
Mazgāšana ar augstspiediena strūklu Izmantojot šo mazgāšanas
veidu, lai notīrītu piekaltušus
netīrumus, nevērsiet strūklu tieši
uz galvenajiem lukturiem, gaismām un
to apmalēm, lai tādējādi nesabojātu to
lakojumu un hermētiskumu. 9. nodaļa, sadaļā - "Riteņa
maiņa".
-

Nosakiet, kura spuldzīte ir izdegusi, tad atveriet
aizmugurējās durvis 180° lenķī (2. nodaļa).
3. nodaļa, sadaļa - "Vērtnes".
-

Atskrūvējiet abas stiprinājuma
skrūves, izmantojot komplektā
esošo atslēgu.
-


No ārpuses pavelciet optisko bloku.
-


Pieturot lukturi, atvienojiet
elektronisko savienotāju.
STEIDZAMA PALĪDZĪBA
8
Spuldzītes maiņa

186
Partner2VP_lv_Chap08_Aide-rapide_ed02-2016Partner2VP_lv_Chap08_Aide-rapide_ed02-2016

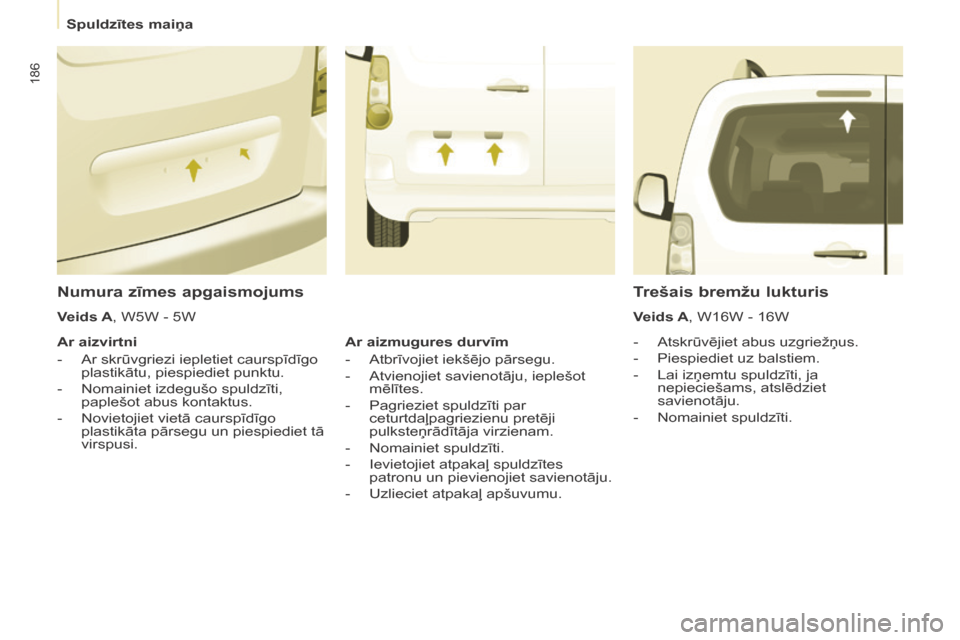

Numura zīmes apgaismojums
- Atskrūvējiet abus uzgriežņus.
-
Piespiediet uz balstiem.
-


Lai izņemtu spuldzīti, ja
nepieciešams, atslēdziet
savienotāju.
-


Nomainiet spuldzīti.
Trešais bremžu lukturis
Veids A, W16W - 16W
Veids A, W5W - 5W
Ar aizvirtni
-

Ar skrūvgriezi iepletiet caurspīdīgo
plastikātu, piespiediet punktu.
-


Nomainiet izdegušo spuldzīti,
paplešot abus kontaktus.
-


Novietojiet vietā caurspīdīgo
plastikāta pārsegu un piespiediet tā
virspusi. Ar aizmugures durvīm
-


Atbrīvojiet iekšējo pārsegu.
-


Atvienojiet savienotāju, ieplešot
mēlītes.
-


Pagrieziet spuldzīti par
ceturtdaļpagriezienu pretēji
pulksteņrādītāja virzienam.
-


Nomainiet spuldzīti.
-


Ievietojiet atpakaļ spuldzītes
patronu un pievienojiet savienotāju.
-


Uzlieciet atpakaļ apšuvumu.
Spuldzītes maiņa

187
Partner2VP_lv_Chap08_Aide-rapide_ed02-2016Partner2VP_lv_Chap08_Aide-rapide_ed02-2016

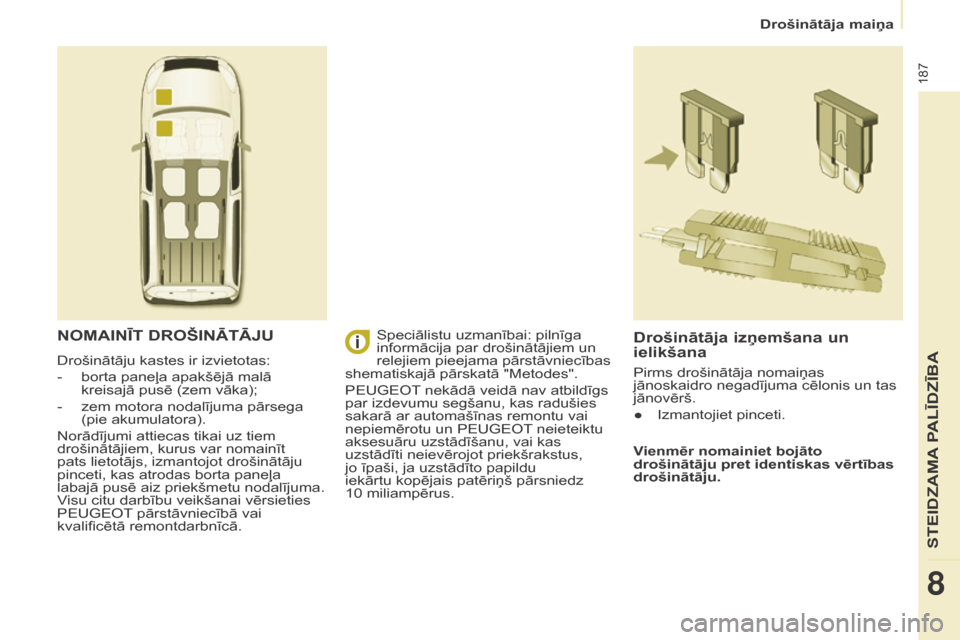

NOMAINĪT DROŠINĀTĀJU
Drošinātāju kastes ir izvietotas:
-
borta paneļa apakšējā malā
kreisajā pusē (zem vāka);
-


zem motora nodalījuma pārsega
(pie akumulatora).
Norādījumi attiecas tikai uz tiem
drošinātājiem, kurus var nomainīt
pats lietotājs, izmantojot drošinātāju
pinceti, kas atrodas borta paneļa
labajā pusē aiz priekšmetu nodalījuma.
V

isu citu darbību veikšanai vērsieties
PEUGEOT pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Drošinātāja izņemšana un
ielikšana
Vienmēr nomainiet bojāto
drošinātāju pret identiskas vērtības
drošinātāju.
Speciālistu uzmanībai: pilnīga
informācija par drošinātājiem un
relejiem pieejama pārstāvniecības
shematiskajā pārskatā "Metodes".
PEUGEOT nekādā veidā nav atbildīgs
par izdevumu segšanu, kas radušies
sakarā ar automašīnas remontu vai
nepiemērotu un PEUGEOT neieteiktu
aksesuāru uzstādīšanu, vai kas
uzstādīti neievērojot priekšrakstus,
jo īpaši, ja uzstādīto papildu
iekārtu kopējais patēriņš pārsniedz
10

miliampērus. Pirms drošinātāja nomaiņas
jānoskaidro negadījuma cēlonis un tas
jānovērš.
●

Izmantojiet pinceti.
STEIDZAMA PALĪDZĪBA
8
Drošinātāja maiņa

188
Partner2VP_lv_Chap08_Aide-rapide_ed02-2016Partner2VP_lv_Chap08_Aide-rapide_ed02-2016

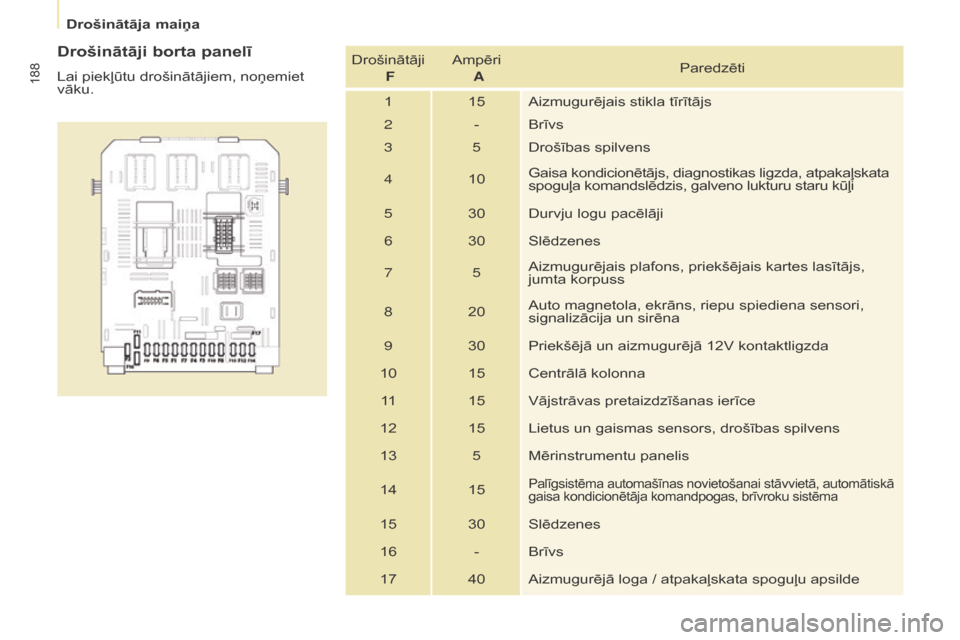

Drošinātāji borta panelī
Lai piekļūtu drošinātājiem, noņemiet
vāku.Drošinātāji
F Ampēri
aParedzēti
1 15 Aizmugurējais stikla tīrītājs
2 - Brīvs
3 5Drošības spilvens
4 10Gaisa kondicionētājs, diagnostikas ligzda, atpakaļskata

spoguļa komandslēdzis, galveno lukturu staru kūļi
5 30 Durvju logu pacēlāji
6 30 Slēdzenes
7 5Aizmugurējais plafons, priekšējais kartes lasītājs,
jumta korpuss
8 20 Auto magnetola, ekrāns, riepu spiediena sensori,
signalizācija un sirēna
9 30 Priekšējā un aizmugurējā 12V kontaktligzda
10 15 Centrālā kolonna 11 15 Vājstrāvas pretaizdzīšanas ierīce
12 15 Lietus un gaismas sensors, drošības spilvens
13 5Mērinstrumentu panelis
14 15
Palīgsistēma automašīnas novietošanai stāvvietā, automātiskā
gaisa kondicionētāja komandpogas, brīvroku sistēma
15 30 Slēdzenes
16 - Brīvs
17 40 Aizmugurējā loga / atpakaļskata spoguļu apsilde
Drošinātāja maiņa
