Peugeot Partner Tepee 2017 Īpašnieka rokasgrāmata (in Latvian)

189
Partner2VP_lv_Chap08_Aide-rapide_ed02-2016Partner2VP_lv_Chap08_Aide-rapide_ed02-2016

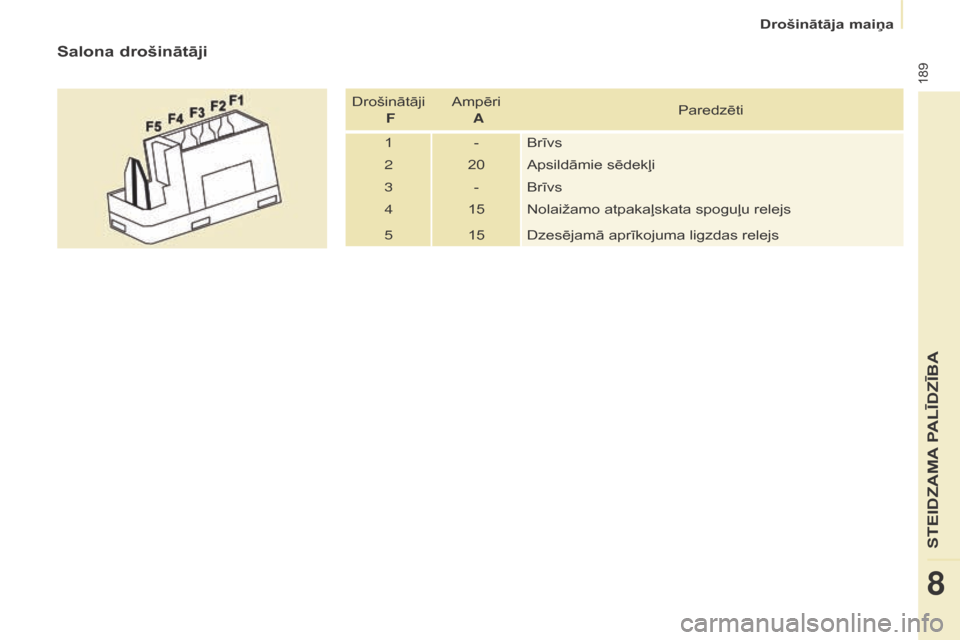

Salona drošinātāji
Drošinātāji F Ampēri
aParedzēti
1 - Brīvs
2 20 Apsildāmie sēdekļi
3 - Brīvs
4 15 Nolaižamo atpakaļskata spoguļu relejs
5 15 Dzesējamā aprīkojuma ligzdas relejs
STEIDZAMA PALĪDZĪBA
8
Drošinātāja maiņa

190
Partner2VP_lv_Chap08_Aide-rapide_ed02-2016Partner2VP_lv_Chap08_Aide-rapide_ed02-2016
Drošinātāji zem motora
nodalījuma pārsega
Pēc tam, kad atvērts motora
nodalījuma pārsegs, lai piekļūtu
drošinātājiem, atknipsējiet attiecīgo
kasti un to atveriet.Drošinātāji
F Ampēri
a
Paredzēti
1 20 Motora kontrole
2 15 Skaņas signālierīce
3 10 Priekšējā un aizmugurējā loga apskalotāja sūknis
4 - Brīvs
5 15 Motora elementi
6 10 Stūres leņķa sensors, ESP
7 10 ST

OP slēdzis, sajūga slēdzis
8 25Aizdedze
9 10Galveno lukturu staru kūļu motors, palīgsistēma
novietošanai stāvvietā vadības bloks
10 30 Motora elementi 11 40 Brīvs
12 30 Stikla tīrītājs
13 40 Komutācijas vadības bloks
14 30 Sūknis
15 10 Labās puses tālās gaismas
16 10 Kreisās puses tālās gaismas
17 15 Labās puses tuvās gaismas
18 15 Kreisās puses tuvās gaismas
Drošinātāja maiņa

191
Partner2VP_lv_Chap08_Aide-rapide_ed02-2016Partner2VP_lv_Chap08_Aide-rapide_ed02-2016
Speciāls priekšējā logu tīrītāja
stāvoklisPriekšējo logu tīrītāju slotiņas maiņa
- Paceliet logu tīrītāju.
-
Atbrīvojiet un noņemiet slotiņu.
-
Ievietojiet un nofiksējiet jauno slotiņu.
-
Nolokiet logu tīrītāju.
Aizmugurējā logu tīrītāja slotiņas maiņa
- Paceliet logu tīrītāju, tad atbrīvojiet
slotiņu no stiprinājumiem un
noņemiet to.
-

Ievietojiet jaunu slotiņu, nofiksējiet
to un novietojiet logu tīrītāju uz
stikla.
NOMAINĪT STIKLA TĪRĪTĀJA SLOTI ņ U
- Minūtes laikā pēc aizdedzes
izslēgšanas aktivizējiet logu tīrītāju
slēdzi virzienā uz leju, lai novietotu
logu tīrītājus gar vējstikla balstiem
(īpašais stāvoklis).
Lai novietotu logu tīrītāju sākotnējā
stāvoklī, ieslēdziet aizdedzi un
aktivizējiet logu tīrītāju slēdzi.
STEIDZAMA PALĪDZĪBA
8
Logu tīrītāja slotiņas maiņa

192
Partner2VP_lv_Chap08_Aide-rapide_ed02-2016Partner2VP_lv_Chap08_Aide-rapide_ed02-2016
Bez pacelšanas (visi 4 riteņi uz
ceļa)
Vienmēr izmantojiet cietās sakabes
stieni.
JŪSU AUTOMAŠĪNAS VILKŠANA
Jums būs nepieciešams vilkšanas
gredzens, kas ietilpst riteņa pagaidu
remonta komplektā.
Priekšējā daļā
- Atveriet vāciņu, nospiežot tā
apakšējo daļu.
-

Līdz galam ieskrūvējiet āķi.
Aizmugurējā daļā
- Ar monētas vai piekabes āķa
plakanā gala palīdzību atveriet
vāciņu.
-

Līdz galam ieskrūvējiet āķi. V

elkot automašīnu ar izslēgtu
aizdedzi, bremžu un stūres
pastiprinātāji nedarbojas.
Ar daļēju pacelšanu (2 riteņi uz
ceļa)
Ieteicams pacelt automašīnu ar ierīci,
ko piestiprina pie tās riteņiem. Automašīnas ar mehānisko
pārnesumkārbu (dīzeļmotora versija)
Automašīnām, kas aprīkotas
ar mehānisko pārnesumkārbu,
nepieciešams, lai pārnesumu svira
atrastos tukšgaitā. Šī nosacījuma
neievērošanas gadījumā, iedarbinot
motoru, var tikt bojāti piedziņas,
bremzēšanas sistēmas elementi,
kā arī netiktu nodrošināta optimāla
automašīnas bremzēšana.
8. nodaļas sadaļa - "Riteņa
maiņa".
V

193
Partner2VP_lv_Chap09_Caract-technique_ed02-2016
Partner2VP_lv_Chap09_Caract-technique_ed02-2016
Izmēri
TEHNISKIE RĀDĪTĀJI
9

194
Partner2VP_lv_Chap09_Caract-technique_ed02-2016
Partner2VP_lv_Chap09_Caract-technique_ed02-2016

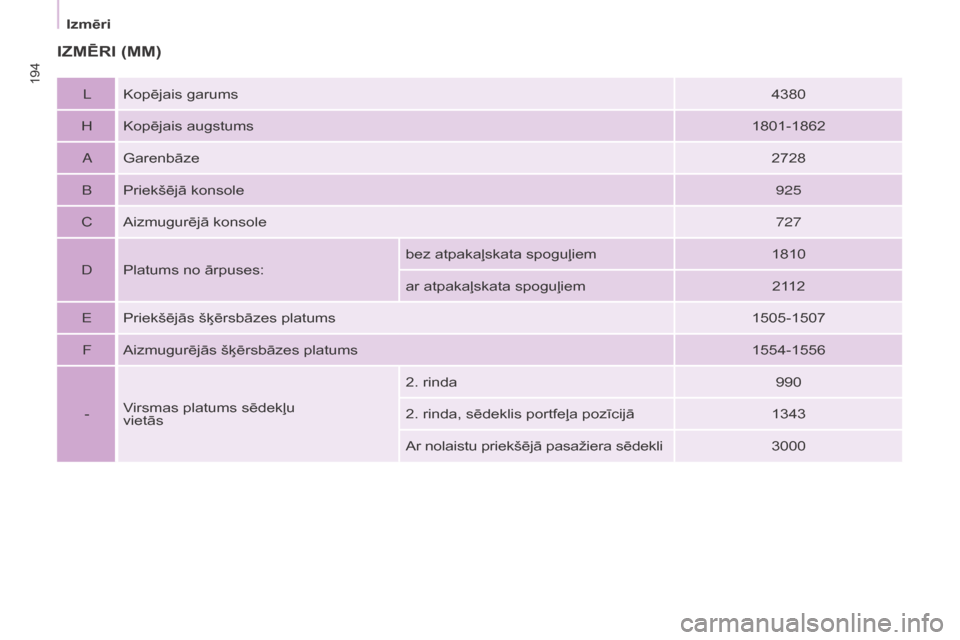

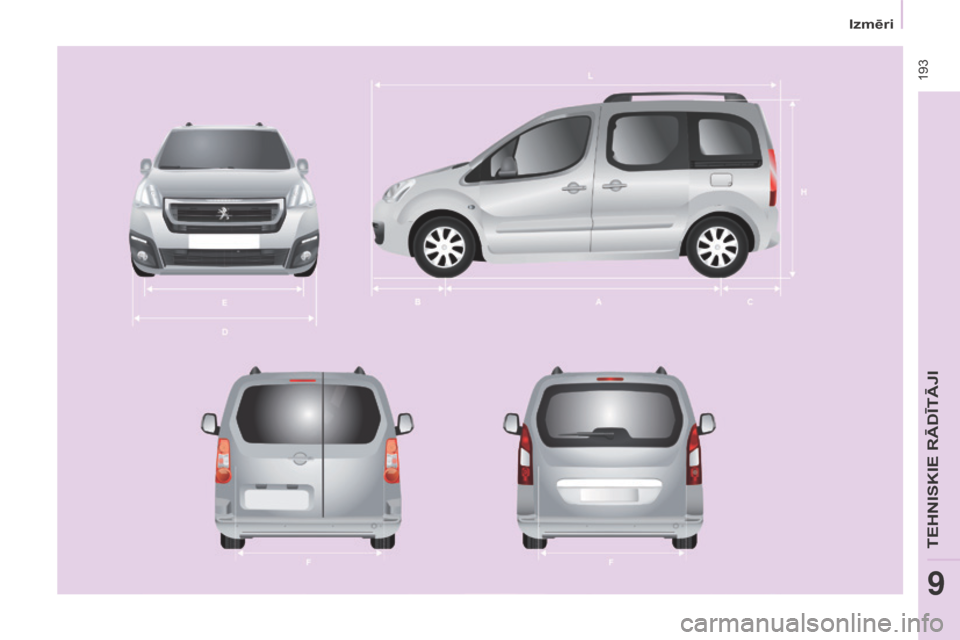

IZMēRI (MM)
LKopējais garums 4380
H Kopējais augstums 1801-1862
A Garenbāze 2728
B Priekšējā konsole 925
C Aizmugurējā konsole 727
D Platums no ārpuses: bez atpakaļskata spoguļiem
1810
ar atpakaļskata spoguļiem 2112
ePriekšējās šķērsbāzes platums 1505-1507
F Aizmugurējās šķērsbāzes platums 1554-1556
- V

irsmas platums sēdekļu
vietās 2. rinda
990
2. rinda, sēdeklis portfeļa pozīcijā 1343
Ar nolaistu priekšējā pasažiera sēdekli 3000
Izmēri

195
Partner2VP_lv_Chap09_Caract-technique_ed02-2016
Partner2VP_lv_Chap09_Caract-technique_ed02-2016

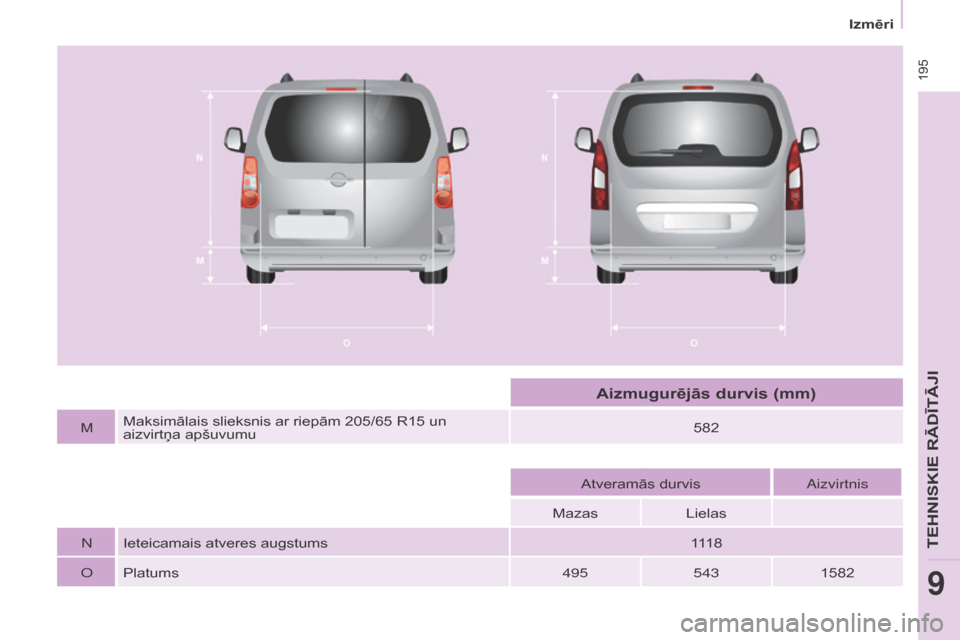

MMaksimālais slieksnis ar riepām 205/65 R15 un
aizvirtņa apšuvumu 582
Atveramās durvis Aizvirtnis
Mazas Lielas
N Ieteicamais atveres augstums 111 8
oPlatums4955431582
Aizmugurējās durvis (mm)
Izmēri
TEHNISKIE RĀDĪTĀJI
9

196
Partner2VP_lv_Chap09_Caract-technique_ed02-2016
Partner2VP_lv_Chap09_Caract-technique_ed02-2016

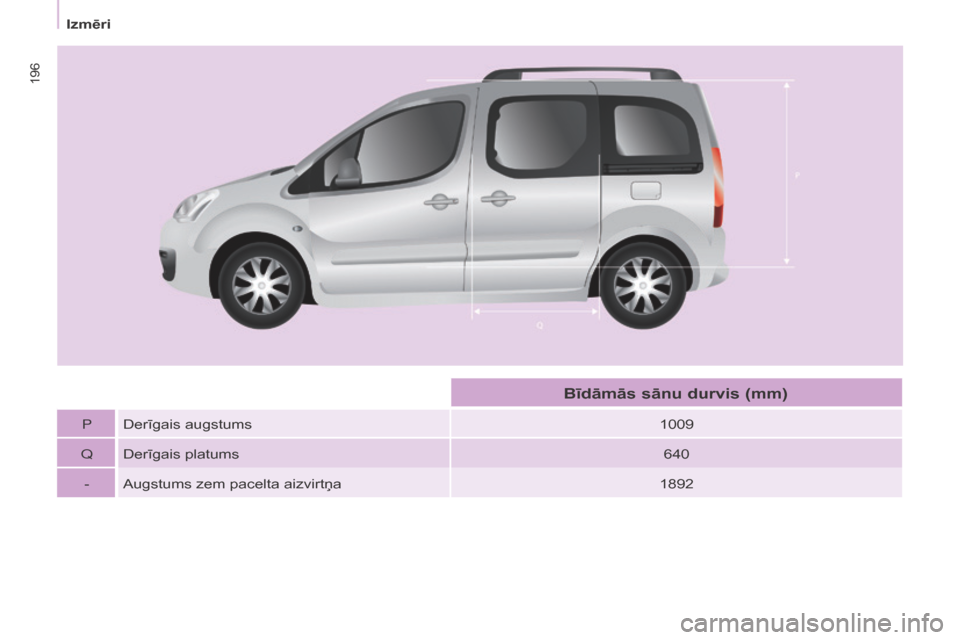

PDerīgais augstums 1009
Q Derīgais platums 640
- Augstums zem pacelta aizvirtņa 1892
Bīdāmās sānu durvis (mm)
Izmēri

197
Partner2VP_lv_Chap09_Caract-technique_ed02-2016Partner2VP_lv_Chap09_Caract-technique_ed02-2016
MOTORU RAKSTURLIELUMI
Motora raksturlielumi (tilpums,
maksimālā jauda, maksimālais griezes
moments, enerģija, CO
2 izmeši),
kas saistīti ar jūsu automašīnu, ir
norādīti reģistrācijas apliecībā.
Šie raksturlielumi atbilst uz motora
stenda apstiprinātām vērtībām
saskaņā ar Eiropas Savienības regulu
noteikumiem (direktīva 1999/99/EK).
Lai uzzinātu vairāk, skatiet
zīmola tīmekļa vietni, modeļa
komercdokumentāciju. Vērsieties
PEUGEOT pārstāvniecībā vai
kvalificētā remontdarbnīcā.
MASAS UN VELKAMĀS KRAVAS
Šīs vērtības, kas izteiktas kg, ir
norādītas arī uz ražotāja plāksnītes vai
uzlīmes.
Ar jūsu automašīnu saistītās velkamās
kravas ir norādītas reģistrācijas
apliecībā.
Braukšanai derīga masa ir vienāda ar
masu nepiekrautā stāvoklī + vadītājs
(75 kg) + pilna degvielas tvertne (90%).
Norādītās MTRA vērtības un velkamās
masas atbilst braukšanai virs jūras
līmeņa līdz 1000 metriem. Minētā
velkamā krava samazināma par 10%
uz katriem papildu 1000 metriem.
Bremzējošas piekabes masa ar
kravas pārcelšanu var tikt palielināta,
ja ekvivalentu kravu pārliek no
automašīnas, bet nepārsniedzot MTRA
robežas. Augstas ārējās gaisa temperatūras
var samazināt automašīnas jaudu,
tādēļ, lai pasargātu tās motoru,
ja ārējā gaisa temperatūra pārsniedz
37
°C, jāsamazina piekabes masa.Pietiekami nenoslogota piekabe
var mazināt automašīnas stabilitāti
uz ceļa.
Velkot piekabi, palielinās bremzēšanas
ceļš.
Gadījumā, ja automašīna velk piekabi,
tad tai ir jāsamazina maksimālais
pieļaujamais braukšanas ātrums
(ievērojiet valstī spēkā esošo
likumdošanu). Ieteicamais svars uz asi atbilst
masai, kas pieļaujama uz piekabes
stiprinājuma sakabes āķa (noņemama
ar vai bez instrumenta palīdzības).
MTAC - maksimālā tehniski pieļaujamā
pilnā masa.
MTRA - kopējā braukšanai pieļaujamā
masa.
Ražotāja plāksnītes atrašanās
vieta parādīta 9. nodaļas sadaļā -
"Identifikācijas elementi".
Katrā valstī ir obligāti jāievēro
vietējā likumdošana attiecībā uz
velkamajām kravām. Lai uzzinātu
jūsu automašīnas vilkšanas iespējas
un tās kopējo braukšanai pieļaujamo
masu, konsultējieties PEUGEOT
pārstāvniecībā.
TEHNISKIE RĀDĪTĀJI
9
Masas

198
Partner2VP_lv_Chap09_Caract-technique_ed02-2016Partner2VP_lv_Chap09_Caract-technique_ed02-2016

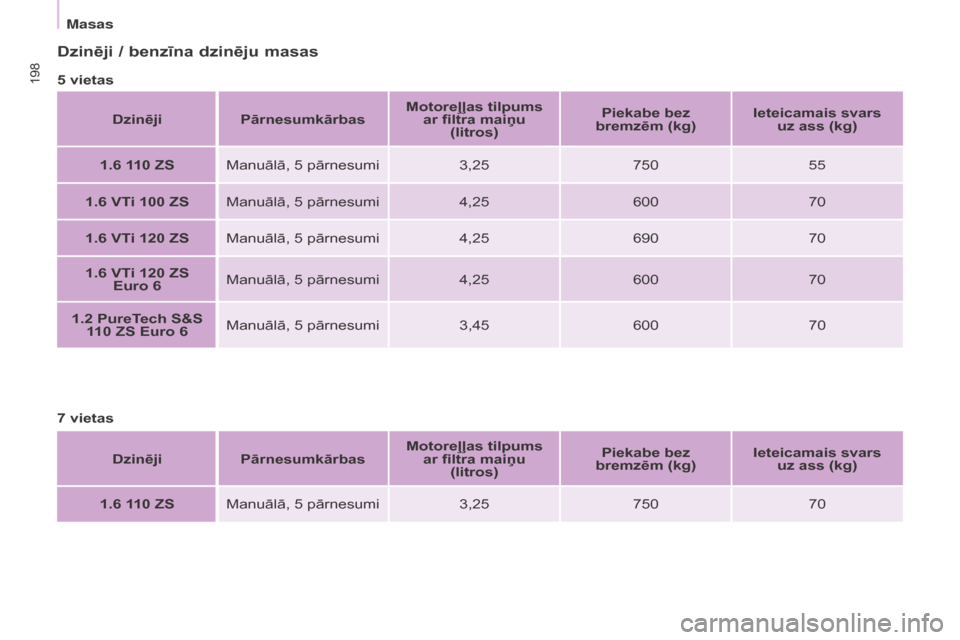

Dzinēji / benzīna dzinēju masas
5 vietasDzinēji Pārnesumkārbas Motoreļļas tilpums
ar filtra maiņu (litros) Piekabe bez
bremzēm (kg) Ieteicamais svars
uz ass (kg)
1.6 110 ZS Manuālā, 5 pārnesumi 3,25750 55
1.6 VTi 100 ZS Manuālā, 5 pārnesumi 4,25600 70
1.6 VTi 120 ZS Manuālā, 5 pārnesumi 4,25690 70
1.6 VTi 120 ZS Euro 6 Manuālā, 5 pārnesumi
4,25600 70
1.2 PureTech S&S 110 ZS Euro 6 Manuālā, 5 pārnesumi
3,45600 70
7 vietas Dzinēji Pārnesumkārbas Motoreļļas tilpums
ar filtra maiņu (litros) Piekabe bez
bremzēm (kg) Ieteicamais svars
uz ass (kg)
1.6 110 ZS Manuālā, 5 pārnesumi 3,25750 70
Masas
