Peugeot Partner Tepee 2017 Kezelési útmutató (in Hungarian)

29
Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016
Középkonzol képernyővel
Műszercsoport képernyő nélkül
-

Fordítsa balra: a 24
vagy 12 órás
időformátum jelenik meg.
-

A

24 vagy 12 órás időformátum
kiválasztásához fordítsa jobbra.
-

A

pontos idő beállításának
befejezéséhez fordítsa balra.
Ha kb. 30
másodpercig nem kezd
semmilyen műveletbe, a kijelző
visszatér az alapkijelzéshez.
pONtOS I d Ő b E á LL ítá SA
Középkonzol

képernyő nélkül
A kijelzés/pontos idő
váltakozása modelltől
(változattól) függően változhat.
A dátumbeállítás kizárólag
akkor hozzáférhető, ha az adott
modellváltozat rendelkezik
teljes betűs dátumkijelzéssel.Az óra beállításához a
műszercsoport bal oldali
gombját használja.
-

Fordítsa balra: a percek villo
gni
kezdenek.
-

A

percek előreállításához fordítsa
jobbra (a gyors előrelépegetéshez
tartsa jobbra fordítva a gombot).
-

Fordítsa balra: az órák villo
gni
kezdenek.
-

Az órák előreállításához fordítsa
jobbra (a gyors előrelépegetéshez
tartsa jobbra fordítva a gombot).
INDUL\301SRA
3
Vezetőhely

30
Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016
„C” képernyő
Nyomja meg a MENU
(MENÜ) gombot.
A nyilak segítségével válassza
ki a
p
ERSONALISATION

-
CONFIGURATION
(SZEMÉLYES BEÁLLÍTÁSOK -
KONFIGURÁLÁS) funkciót.
A kiválasztás jóváhagyásához
nyomja meg a gombot. A nyilak segítségével
válassza ki a DIS
p
LAY
CONFIGURATION (KIJELZŐ
KONFIGURÁLÁSA) funkciót.
A kiválasztás jóváhagyásához
nyomja meg a gombot.
A nyilak segítségével
válassza ki a SET DATE AND
TIME (DÁTUM ÉS PONTOS
IDŐ BEÁLLÍTÁSA) funkciót. A kiválasztás jóváhagyásához
nyomja meg a gombot.
Egyenként állítsa be
a paramétereket, és
választását az OK billentyű
megnyomásával hagyja jóvá.
Ezt követően válassza ki
az OK fület a képernyőn, és
hagyja jóvá.
Vezetőhely

31
Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016
ÉrintőképernyőF
Válassza ki a
„

Konfigurálás” menüt.
F

A
második oldalon nyomja
meg az „
p ontos idő/
Dátum” menüpontot. F

Válassza a
„Dátum beállítása”
vagy a „
p ontos idő beállítása”
pontot, a számbillentyűzet
segítségével módosítsa a
paramétereket, majd érvényesítse
a műveletet. F

Végül nyomja meg a
„

j óváhagyás” gombot.
INDuLÁSRA K

32
Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016
VISSZAjELZÉSEK
VisszajelzésMit csinál? Mit jelez? Megoldás - teeendő
STO p
Egy másik
visszajelzéssel
együtt, a
képernyőn
megjelenő
üzenet
kíséretében
kigyullad. Az alábbi visszajelzésekhez
kapcsolódó súlyos
rendellenességek:
„Fékfolyadék szintje”,
„Motorolaj nyomása
és hőmérséklete”,
„Hűtőfolyadék
hőmérséklete”,
„Elektronikus

fékerőelosztó”,
„Kormányszervó” Azonnal álljon meg.
p arkoljon le és vegye
le a gyújtást. Ellenőriztesse a gépkocsit egy
szakszerviz ben vagy a
p EUGEOT hálózatban.
Rögzítőfék / fékfolyadékszint /
REF
Világít. Behúzott vagy rosszul
kiengedett rögzítőfék A rögzítőfék kiengedését követően a visszajelzés
kialszik.
Világít. Elégtelen fékfolyadékszint A PEUGEOT által ajánlott folyadékkal végezze el
a feltöltést.
A megfelelő
folyadékszint
ellenére az ABS

visszajelzéssel
együtt tovább világít.
Az elektronikus
fékerőelosztó hibája Azonnal álljon meg.
p arkoljon le és vegye le a
gyújtást.
Ellenőriztesse a rendszert a
p EU g EO t
hálózatban vagy egy szakszervizben.
A motorolaj
nyomása és
hőmérsékle Menet közben
világít.
Elégtelen nyomás vagy túl
magas hőmérséklet
Parkoljon le, vegye le a gyújtást, majd hagyja lehűlni a motort.
Szemrevételezéssel ellenőrizze a szintet.
Lásd 7. fejezet, „Folyadékszintek” c. rész.
A megfelelő
folyadékszint ellenére
tovább világít.Súlyos rendellenesség
Ellenőriztesse a rendszert a PEUGEOT
hálózatban vagy egy szakszervizben.
A gépjármű indítását követően az öndiagnosztikai teszt során egy sor visszajelzés kigyullad, majd azonnal ki is alszik.
A járó motornál is tovább világító vagy villogó visszajelzést figyelmeztető riasztásnak kell tekinteni.
Az elsődleges figyelmeztetést hangjelzés és a kijelzőn megjelenő üzenet kísérheti.
Ezeket a jelzéseket soha ne hagyja figyelmen kívül.
Vezetőhely

33
Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016

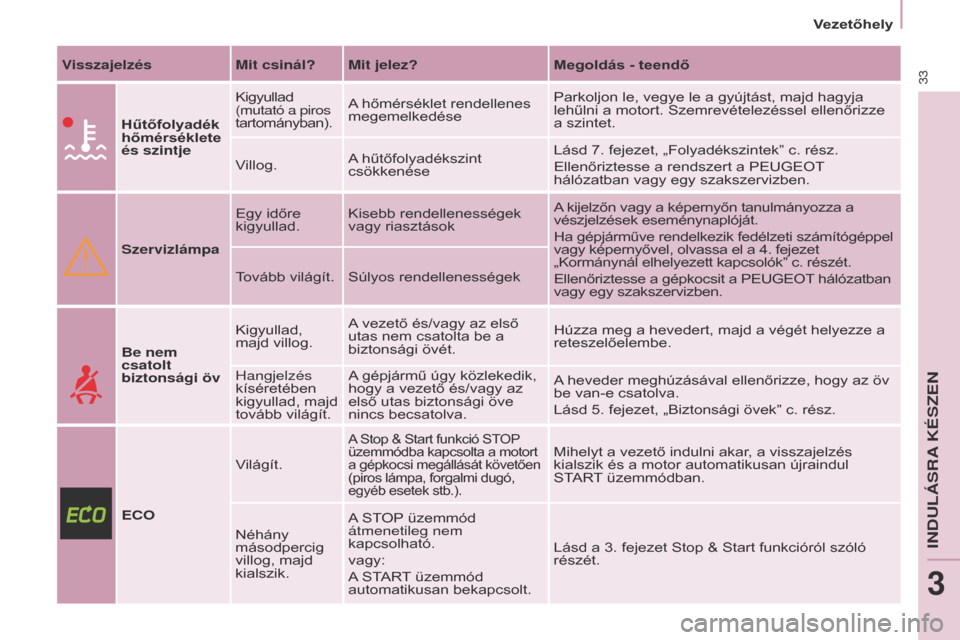

VisszajelzésMit csinál? Mit jelez? Megoldás - teendő
h

űtőfolyadék
hőmérséklete
és szintje Kigyullad
(mutató a piros
tartományban).
A hőmérséklet rendellenes
megemelkedése Parkoljon le, vegye le a gyújtást, majd hagyja
lehűlni a motort. Szemrevételezéssel ellenőrizze
a szintet.
Villog. A hűtőfolyadékszint
csökkenése Lásd 7. fejezet, „Folyadékszintek” c. rész.
Ellenőriztesse a rendszert a PEUGEOT
hálózatban vagy egy szakszervizben.
Szervizlámpa Egy időre
kigyullad.
Kisebb rendellenességek
vagy riasztások A kijelzőn vagy a képernyőn tanulmányozza a
vészjelzések eseménynaplóját.
Ha gépjárműve rendelkezik fedélzeti számítógéppel
vagy képernyővel, olvassa el a 4. fejezet
„Kormánynál elhelyezett kapcsolók” c. részét.
Ellenőriztesse a gépkocsit a PEUGEOT hálózatban
vagy egy szakszervizben.
Tovább világít. Súlyos rendellenességek
Be nem
csatolt
biztonsági öv Kigyullad,
majd villog.
A vezető és/vagy az első
utas nem csatolta be a
biztonsági övét. Húzza meg a hevedert, majd a végét helyezze a
reteszelőelembe.
Hangjelzés
kíséretében
kigyullad, majd
tovább világít. A gépjármű úgy közlekedik,
hogy a vezető és/vagy az
első utas biztonsági öve
nincs becsatolva.
A heveder meghúzásával ellenőrizze, hogy az öv
be van-e csatolva.
Lásd 5. fejezet, „Biztonsági övek” c. rész.
ECO Világít.
A Stop & Start funkció STOP
üzemmódba kapcsolta a motort
a gépkocsi megállását követően
(piros lámpa, forgalmi dugó,
egyéb esetek stb.).Mihelyt a vezető indulni akar, a visszajelzés
kialszik és a motor automatikusan újraindul
START üzemmódban.
Néhány
másodpercig
villog, majd
kialszik. A STOP üzemmód
átmenetileg nem
kapcsolható.
vagy:
A START üzemmód
automatikusan bekapcsolt.
Lásd a 3. fejezet Stop & Start funkcióról szóló
részét.
INDuLÁSRA K

34
Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016
VisszajelzésMit csinál? Mit jelez? Megoldás - teendő
Front- és
oldallégzsák Villog vagy
tovább világít.
Az egyik légzsák hibája Haladéktalanul ellenőriztesse a rendszert a
PEUGEOT hálózatban vagy egy szakszervizben.
Lásd 5. fejezet, „Légzsákok” c. rész.
Az utasoldali
frontlégzsák
kikapcsolása Világít. A rendszer szándékos
kikapcsolása
menetiránynak háttal
beszerelt gyermekülés
esetén Lásd 5. fejezet, „Légzsákok” vagy „Gyermekek
az autóban” c. rész.
Minimális
üzemanyagszint
Világít (mutató
a piros
tartományban).A visszajelzés első
kigyulladásakor vezetési
stílusától és a motor
típusától függően még kb.
8 liter üzemanyag áll a
rendelkezésére.
Feltétlenül töltse fel a tartályt, nehogy annak kiürülése
megállásra kényszerítse. A visszajelzés minden
gyújtásráadáskor kigyullad, amíg megfelelő mennyiségű
üzemanyagot nem tölt a tartályba.
A tartály űrtartalma: kb. 60 liter (egyes változatokon
55
liter). Soha ne várja meg, amíg teljesen kiürül a tartály,
mert meghibásodhat a gépkocsi környezetvédelmi és
befecskendező-rendszere.
Villog. Az üzemanyag-ellátás
jelentős ütközés hatására
bekövetkező megszakadása Állítsa vissza az üzemanyag-ellátást.
Lásd 7. fejezet, „Üzemanyag” c. rész.
EOBD

környezetvédelmi
rendszerVillog vagy
tovább világít. A rendszer hibája Fennáll a katalizátor megrongálódásának
veszélye. Ellenőriztesse a rendszert a
PEUGEOT hálózatban vagy egy szakszervizben.
Akkumulátor
töltöttsége Világít. A töltőkör rendellenessége
Ellenőrizze az akkumulátor saruit stb.
Lásd 8. fejezet, „Akkumulátor” c. rész.
Villog. Az aktív funkciók készenléti
állapotba kerülnek
(energiatakarékos üzemmód). Lásd 8. fejezet, „Akkumulátor” c. rész.
Az ellenőrzés
ellenére
tovább világít. A gyújtás vagy a
befecskendezés
meghibásodása
Ellenőriztesse a PEUGEOT hálózatban vagy egy
szakszervizben.
Vezetőhely

+
ABS
35
Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016
VisszajelzésMit csinál?Mit jelez?Megoldás - teendő
KormányszervóVilágít.MeghibásodásA gépjármű hagyományos kormányzása rásegítés
nélkül továbbra is működik. Ellenőriztesse a rendszert a
PEUGEOT hálózatban vagy egy szakszervizben.
NyitásérzékelésA képernyőn látható
üzenet kíséretében
világít.Valamelyik ajtó
rosszul lett bezárva.
Ellenőrizze az összes ajtó megfelelő záródását.
ABS Tovább világít. A blokkolásgátló
rendszer hibájaA gépjármű hagyományos fékrendszere továbbra
is működik.
Ellenőriztesse a rendszert a PEUGEOT
hálózatban vagy egy szakszervizben.
ESC Villog.
Az ASR vagy
ESC szabályozás
bekapcsolásaA rendszer optimalizálja a meghajtást és lehetővé
teszi a gépjármű iránytartásának javítását.
Lásd 5. fejezet, „Biztonságos vezetés” c. rész.
Tovább világít. Meghibásodás
(pl. elégtelen
gumiabroncsnyomás)Pl. ellenőrizze a gumiabroncsok nyomását.
Ellenőriztesse a rendszert a PEUGEOT hálózatban
vagy egy szakszervizben (keréksebesség-érzékelő,
hidraulikus egység stb.).
Alacsony
abroncsnyomás
Világít.
Egy vagy több
kerékben nem
elegendő a nyomás.A lehető leghamarabb ellenőrizze a
gumiabroncsokban uralkodó nyomást. Az
ellenőrzést lehetőleg hideg kerekeken végezze.
Villog, majd a
szervizlámpával
együtt - és
felszereltségtől
függően egy üzenet
kíséretében -
folyamatosan világít. Meghibásodott
a keréknyomás-
ellenőrző rendszer,
vagy valamelyik
keréken nincs
érzékelő.
A keréknyomás-ellenőrzés nem biztosított.
Ellenőriztesse a rendszert a PEUGEOT
hálózatban vagy egy szakszervizben.
RészecskeszűrőVilágít.
A részecskeszűrő
meghibásodása
(gázolajadalék szintje,
eltömődésveszély stb.)Ellenőriztesse a részecskeszűrőt a PEUGEOT
hálózatban vagy egy szakszervizben.
Lásd 7. fejezet, „Folyadékszintek” c. rész.
INDULÁSRA KÉSZEN
3
Vezetőhely

36
Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016

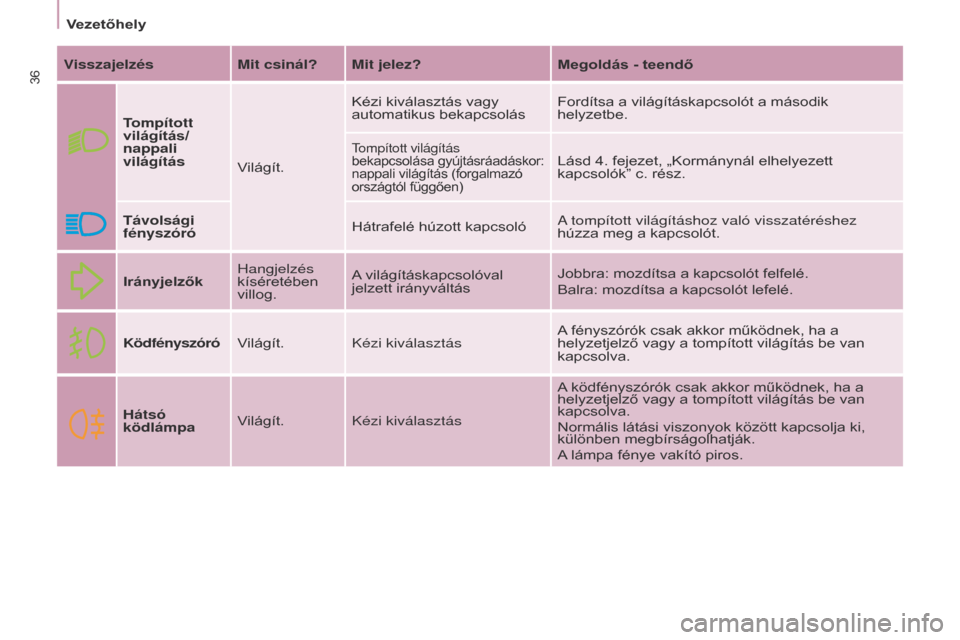

VisszajelzésMit csinál? Mit jelez? Megoldás - teendő
Tompított
világítás/
nappali
világítás Világít.Kézi kiválasztás vagy
automatikus bekapcsolás
Fordítsa a világításkapcsolót a második
helyzetbe.
tompított világítás

bekapcsolása gyújtásráadáskor:
nappali világítás (forgalmazó
országtól függően)Lásd 4. fejezet, „Kormánynál elhelyezett
kapcsolók” c. rész.
Távolsági
fényszóró Hátrafelé húzott kapcsolóA tompított világításhoz való visszatéréshez
húzza meg a kapcsolót.
Irányjelzők Hangjelzés
kíséretében
villog.A világításkapcsolóval
jelzett irányváltás
Jobbra: mozdítsa a kapcsolót felfelé.
Balra: mozdítsa a kapcsolót lefelé.
Ködfényszóró Világít.Kézi kiválasztás A fényszórók csak akkor működnek, ha a
helyzetjelző vagy a tompított világítás be van
kapcsolva.
Hátsó
ködlámpa Világít.
Kézi kiválasztás A ködfényszórók csak akkor működnek, ha a
helyzetjelző vagy a tompított világítás be van
kapcsolva.
Normális látási viszonyok között kapcsolja ki,
különben megbírságolhatják.
A lámpa fénye vakító piros.
Vezetőhely

37
Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016

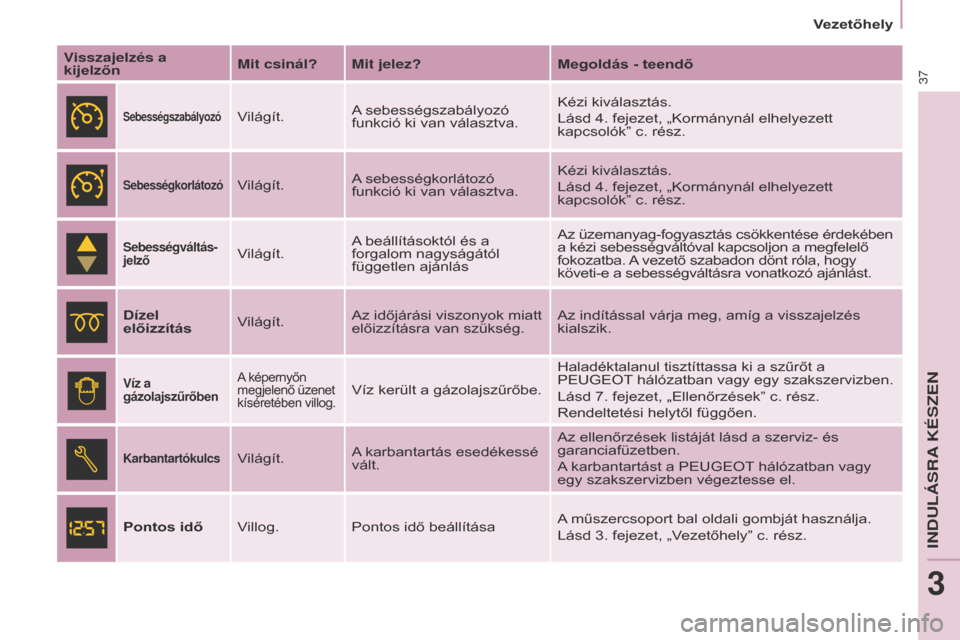

Visszajelzés a
kijelzőnMit csinál? Mit jelez?
Megoldás - teendő
SebességszabályozóVilágít.A sebességszabályozó
funkció ki van választva. Kézi kiválasztás.
Lásd 4. fejezet, „Kormánynál elhelyezett
kapcsolók” c. rész.
SebességkorlátozóVilágít.
A sebességkorlátozó
funkció ki van választva. Kézi kiválasztás.
Lásd 4. fejezet, „Kormánynál elhelyezett
kapcsolók” c. rész.
Sebességváltás-
jelzőVilágít.
A beállításoktól és a
forgalom nagyságától
független ajánlás Az üzemanyag-fogyasztás csökkentése érdekében
a kézi sebességváltóval kapcsoljon a megfelelő
fokozatba. A vezető szabadon dönt róla, hogy
követi-e a sebességváltásra vonatkozó ajánlást.
Dízel
előizzítás Világít.Az időjárási viszonyok miatt
előizzításra van szükség. Az indítással várja meg, amíg a visszajelzés
kialszik.
Víz a
gázolajszűrőbenA képernyőn
megjelenő üzenet
kíséretében villog.Víz került a gázolajszűrőbe.Haladéktalanul tisztíttassa ki a szűrőt a
PEUGEOT hálózatban vagy egy szakszervizben.
Lásd 7. fejezet, „Ellenőrzések” c. rész.
Rendeltetési helytől függően.
KarbantartókulcsVilágít.
A karbantartás esedékessé
vált. Az ellenőrzések listáját lásd a szerviz- és
garanciafüzetben.
A karbantartást a PEUGEOT hálózatban vagy
egy szakszervizben végeztesse el.
p

ontos idő Villog. Pontos idő beállítása A műszercsoport bal oldali gombját használja.
Lásd 3. fejezet, „Vezetőhely” c. rész.
INDuLÁSRA K

+
38
Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016Partner2VP_hu_Chap03_Pret-a-partir_ed02-2016
AdBlue® folyadék
A feltöltésre vonatkozóan lásd a 7. fejezet „AdBlue® folyadék” c. részét.
FigyelmeztetésInformációMegoldás - teendő
1. szintű figyelmeztetés
Gyújtásráadáskor hangjelzés hallható.
Gyújtásráadáskor, ill. menet közben a
figyelmeztetés ideiglenes, ill. állandó.
A hatótávolságot 2400 km-től (1500 mérföld)
600 km-ig (350 mérföld) számolja a rendszer.
A hatótávolság 300 km-enként (200 mérföld) csökken. Az AdBlue
®-tartályban lévő folyadékmennyiséggel
már csak kevesebb mint 2400 km-t (1500 mérföld)
lehet megtenni.
AdBlue
®-flakonokból vagy egy tartályból végezze el
a folyadék feltöltését.
2. szintű figyelmeztetés
Gyújtásráadáskor hangjelzés hallható.
A figyelmeztetés gyújtásráadáskor, ill. menet
közben ideiglenes (30 mp), ill. állandó.
A hatótávolságot 600 km-től (350 mérföld) 0 km-ig
számolja a rendszer. A hatótávolság 50 km-enként
(30 mérföld) csökken. Még a tartály kiürülése előtt haladéktalanul töltse
fel az AdBlue
®-szintet.
A kijelzőn
Ideiglenes kijelzés: „NO START IN:” (Indítás letiltva
ekkor:)
Az
érintőképernyőn
Válassza a következő pontokat: -
„V
ezetéstámogató rendszerek”
-

„Diagnosztika” A

hatótávolság kijelzésre kerül.
3. szintű figyelmeztetés
Az AdBlue
®-tartály kiürült. A gépjármű indítása nem lehetséges.
Minimum 3,8 liter AdBlue® folyadékot kell a
tartályba öntenie.
Vezetőhely
