Peugeot Partner Tepee 2017 Manuale del proprietario (in Italian)

79
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Sedili
Partner2VP_it_Chap04_Ergonomie_ed02-2016

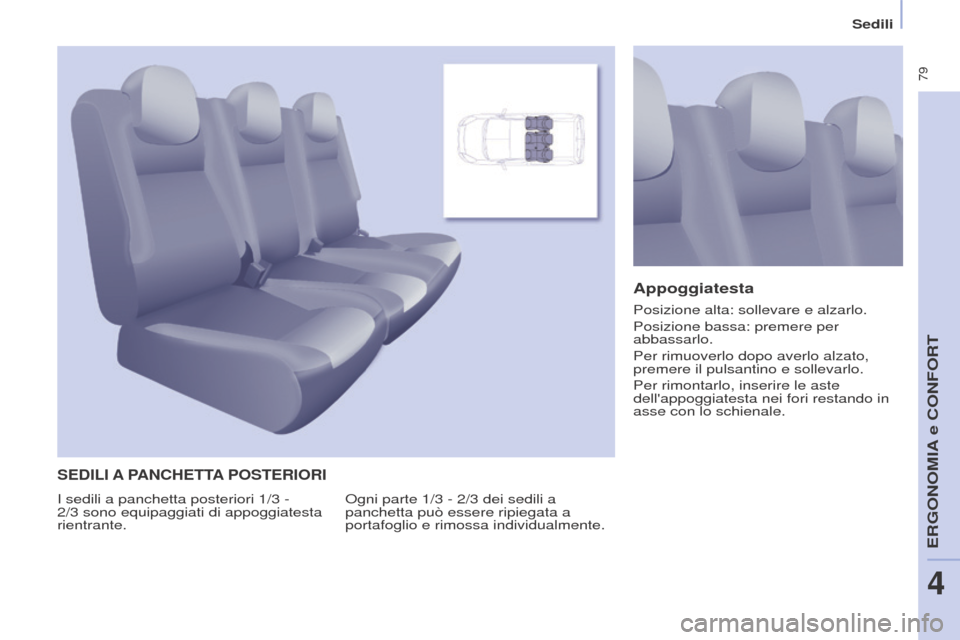

SEDILI A PANCHETTA POSTERIORI
Ogni parte 1/3 - 2/3 dei sedili a
panchetta può essere ripiegata a
portafoglio e rimossa individualmente.
Appoggiatesta
I sedili a panchetta posteriori 1/3 -
2/3 sono equipaggiati di appoggiatesta
rientrante. Posizione alta: sollevare e alzarlo.
Posizione bassa: premere per
abbassarlo.
Per rimuoverlo dopo averlo alzato,
premere il pulsantino e sollevarlo.
Per rimontarlo, inserire le aste
dell'appoggiatesta nei fori restando in
asse con lo schienale.
ERGONOMIA e CONFORT
4

80
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Sedili
Partner2VP_it_Chap04_Ergonomie_ed02-2016

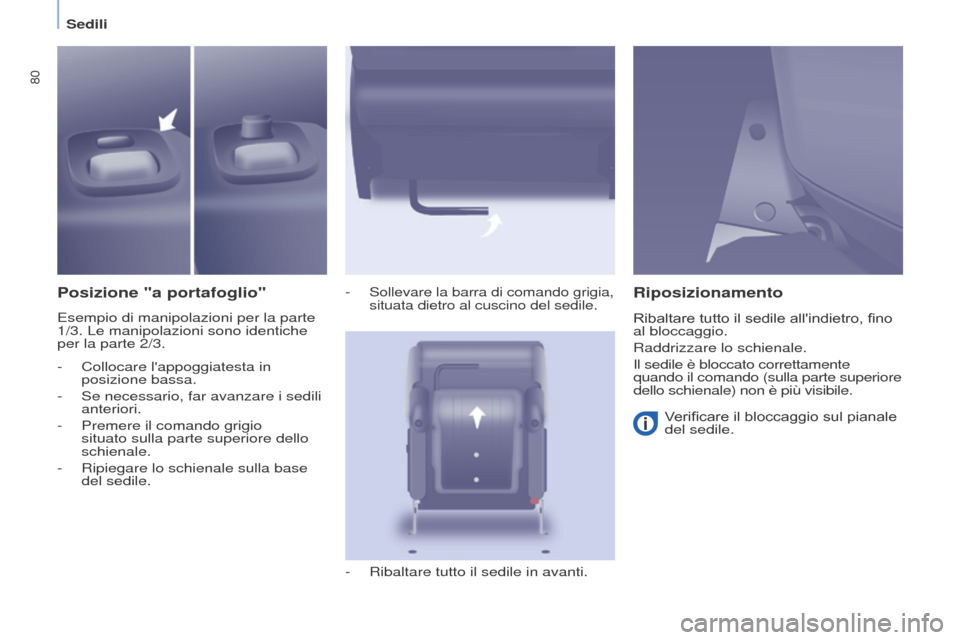

Posizione "a portafoglio"
Esempio di manipolazioni per la parte
1/3. Le manipolazioni sono identiche
per la parte 2/3.-

Sollevare la barra di comando grigia,
situata dietro al cuscino del sedile.
- Ribaltare tutto il sedile in avanti.
Riposizionamento
Verificare il bloccaggio sul pianale
del sedile.
-

Collocare l'appoggiatesta in
posizione bassa.
-


Se necessario, far avanzare i sedili
anteriori.
-

Premere il comando grigio
situato sulla parte superiore dello
schienale.
-

Ripiegare lo schienale sulla base
del sedile. Ribaltare tutto il sedile all'indietro, fino
al bloccaggio.
Raddrizzare lo schienale.
Il sedile è bloccato correttamente


quando il comando (sulla parte superiore
dello schienale) non è più visibile.

81
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Sedili
Partner2VP_it_Chap04_Ergonomie_ed02-2016

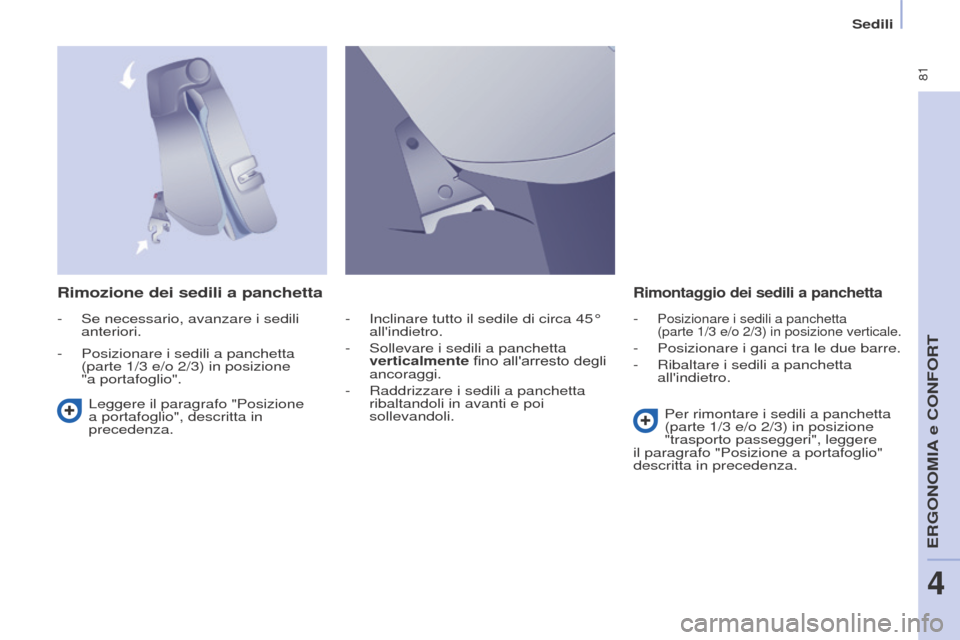

Rimozione dei sedili a panchettaRimontaggio dei sedili a panchetta
Leggere il paragrafo "Posizione
a portafoglio", descritta in
precedenza.Per rimontare i sedili a panchetta
(parte 1/3
e/o 2/3) in posizione
"trasporto passeggeri", leggere
il paragrafo "Posizione a portafoglio"
descritta in precedenza.
-

Inclinare tutto il sedile di circa 45°
all'indietro.
-

Sollevare i sedili a panchetta
verticalmente

fino all'arresto degli
ancoraggi.
- Raddrizzare i sedili a panchetta
ribaltandoli in avanti e poi
sollevandoli.
-

Se necessario, avanzare i sedili
anteriori.
-


Posizionare i sedili a panchetta
(parte 1/3

e/o 2/3) in posizione
"a portafoglio". -
Posizionare i sedili a panchetta

(parte 1/3 e/o 2/3) in posizione verticale.
- Posizionare i ganci tra le due barre.
-
Ribaltare i sedili a panchetta
all'indietro.
ERGONOMIA e CONFORT
4

82
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Sedili
Partner2VP_it_Chap04_Ergonomie_ed02-2016

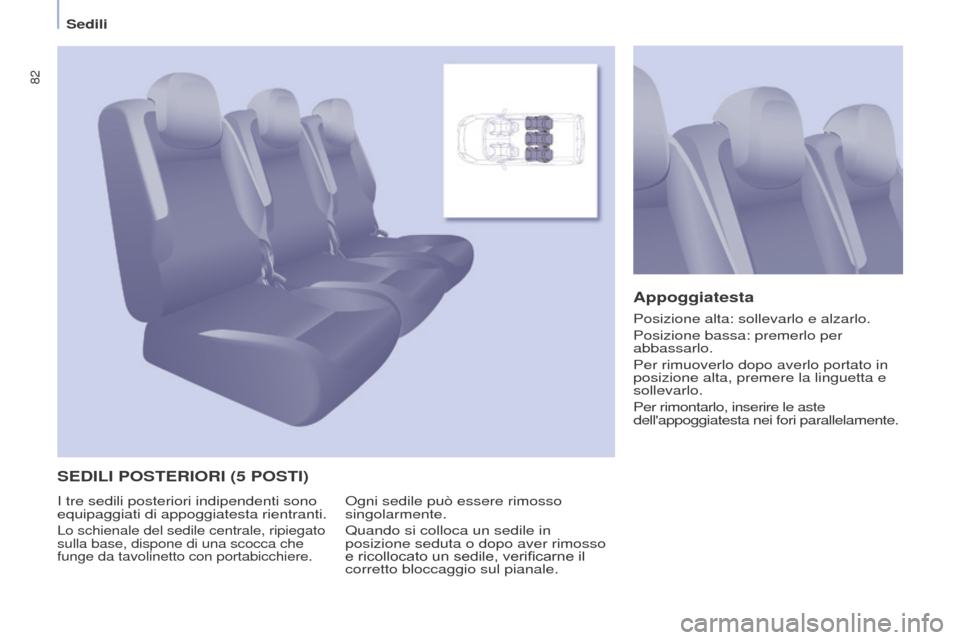

SEDILI POSTERIORI (5 POSTI)Appoggiatesta
Ogni sedile può essere rimosso
singolarmente.
Quando si colloca un sedile in
posizione seduta o dopo aver rimosso
e ricollocato un sedile, verificarne il
corretto bloccaggio sul pianale.
I tre sedili posteriori indipendenti sono
equipaggiati di appoggiatesta rientranti.
Lo schienale del sedile centrale, ripiegato
sulla base, dispone di una scocca che
funge da tavolinetto con portabicchiere.
Posizione alta: sollevarlo e alzarlo.
Posizione bassa: premerlo per
abbassarlo.
Per rimuoverlo dopo averlo portato in
posizione alta, premere la linguetta e
sollevarlo.
Per rimontarlo, inserire le aste
dell'appoggiatesta nei fori parallelamente.

83
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Sedili
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Inclinare lo schienaleCollocare lo schienale in
posizione tavolinetto Raddrizzare lo schienale
Collocare il sedile in posizione
"a portafoglio" Ricollocare il sedile
- Azionare il comando e regolare
l'inclinazione dello schienale.
-

T
irare il comando per ripiegare lo
schienale sulla base del sedile.
Non posizionare oggetti duri o pesanti
sul tavolinetto. Potrebbero diventare
pericolosi in caso di frenata brusca o
di urto. -

Sbloccare lo schienale tirando il
comando, quindi riportarlo alla sua
posizione iniziale.
Quando si riposiziona lo schienale,
verificare che sia bloccato.
-


T
irare il comando per collocare lo
schienale in posizione tavolinetto.
-

Sollevare la barra situata dietro
il sedile per liberare i punti di
ancoraggio posteriori.
-


Ribaltare tutto il sedile in avanti,
fino al bloccaggio.-

Premere il comando rosso.
-

Ripiegare il sedile per fissare i punti
di ancoraggio posteriori.
-


Sollevare lo schienale tirando il
comando.
-


V
erificare il corretto aggancio
dell'insieme.
Prima di ribaltarlo, verificare che
nessun oggetto ostruisca i punti
di aggancio e non impedisca il
corretto bloccaggio dei sedili.
ERGONOMIA e CONFORT
4

84
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Sedili
Partner2VP_it_Chap04_Ergonomie_ed02-2016

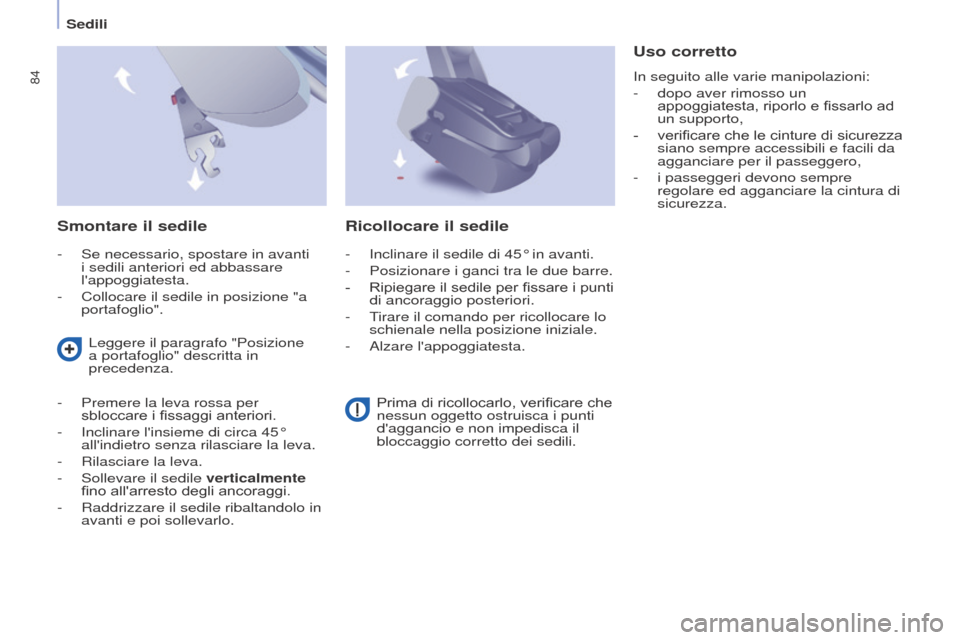

Smontare il sedile
- Se necessario, spostare in avanti
i sedili anteriori ed abbassare
l'appoggiatesta.
-

Collocare il sedile in posizione "a
portafoglio".
Uso corretto
In seguito alle varie manipolazioni:
-
dopo aver rimosso un
appoggiatesta, riporlo e fissarlo ad
un supporto,
-


verificare che le cinture di sicurezza
siano sempre accessibili e facili da
agganciare per il passeggero,
-


i passeggeri devono sempre
regolare ed agganciare la cintura di
sicurezza.
Leggere il paragrafo "Posizione
a portafoglio" descritta in
precedenza.
-


Premere la leva rossa per
sbloccare i fissaggi anteriori.
-


Inclinare l'insieme di circa 45°
all'indietro senza rilasciare la leva.
-


Rilasciare la leva.
-


Sollevare il sedile

verticalmente
fino all'arresto degli ancoraggi.
-

Raddrizzare il sedile ribaltandolo in
avanti e poi sollevarlo.
Ricollocare il sedile
- Inclinare il sedile di 45° in avanti.
-
Posizionare i ganci tra le due barre.
-


Ripiegare il sedile per fissare i punti
di ancoraggio posteriori.
-


T
irare il comando per ricollocare lo
schienale nella posizione iniziale.
-

Alzare l'appoggiatesta. Prima di ricollocarlo, verificare che
nessun oggetto ostruisca i punti
d'aggancio e non impedisca il
bloccaggio corretto dei sedili.

85
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Sedili
Partner2VP_it_Chap04_Ergonomie_ed02-2016

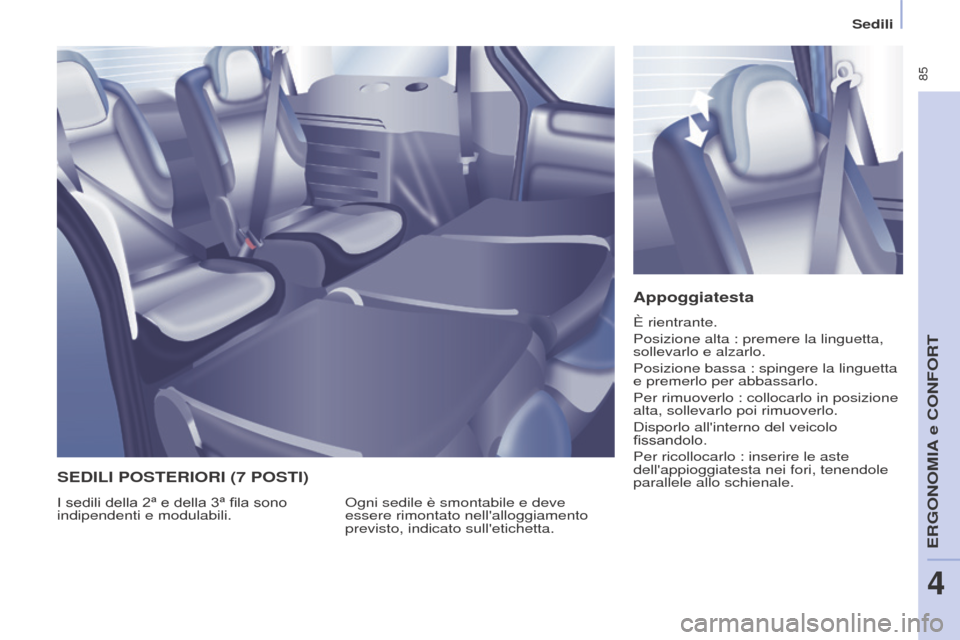

Appoggiatesta
È rientrante.
Posizione alta : premere la linguetta,
sollevarlo e alzarlo.
Posizione bassa : spingere la linguetta
e premerlo per abbassarlo.
Per rimuoverlo : collocarlo in posizione
alta, sollevarlo poi rimuoverlo.
Disporlo all'interno del veicolo
fissandolo.
Per ricollocarlo : inserire le aste
dell'appioggiatesta nei fori, tenendole
parallele allo schienale.
Ogni sedile è smontabile e deve
essere rimontato nell'alloggiamento
previsto, indicato sull'etichetta.
I sedili della 2ª e della 3ª fila sono
indipendenti e modulabili.
SEDILI POSTERIORI (7 POSTI)
ERGONOMIA e CONFORT
4

86
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Sedili
Partner2VP_it_Chap04_Ergonomie_ed02-2016

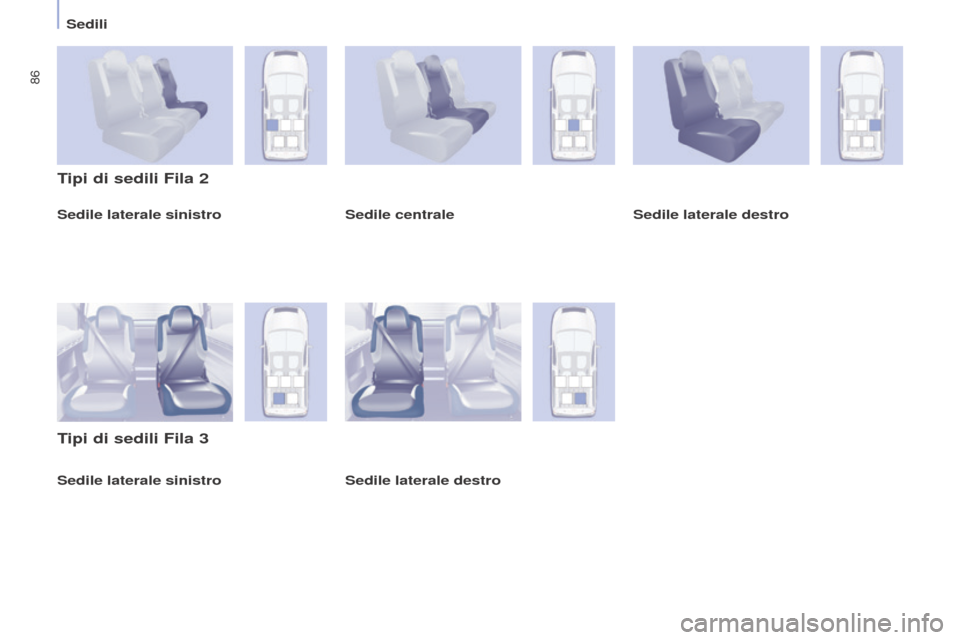

Sedile laterale sinistro
Tipi di sedili Fila 2
Tipi di sedili Fila 3
Sedile centraleSedile laterale destro
Sedile laterale destro
Sedile laterale sinistro

87
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Sedili
Partner2VP_it_Chap04_Ergonomie_ed02-2016

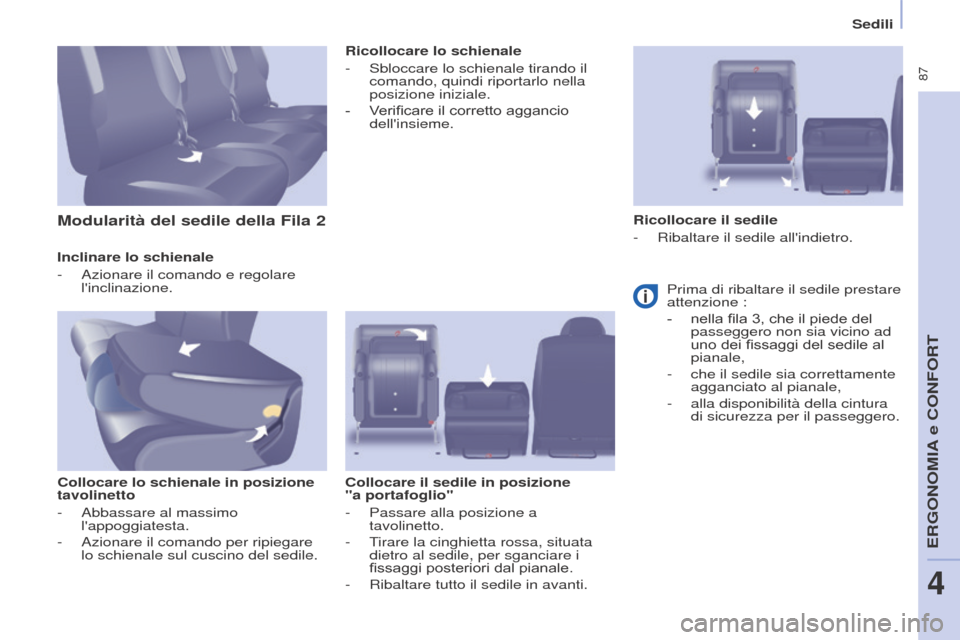

Inclinare lo schienale
-
Azionare il comando e regolare
l'inclinazione.
Collocare lo schienale in posizione
tavolinetto
-


Abbassare al massimo
l'appoggiatesta.
-


Azionare il comando per ripiegare
lo schienale sul cuscino del sedile. Ricollocare lo schienale
-


Sbloccare lo schienale tirando il
comando, quindi riportarlo nella
posizione iniziale.
-

V
erificare il corretto aggancio
dell'insieme.
Collocare il sedile in posizione
"a portafoglio"
-
Passare alla posizione a
tavolinetto.
-


T
irare la cinghietta rossa, situata
dietro al sedile, per sganciare i
fissaggi posteriori dal pianale.
-

Ribaltare tutto il sedile in avanti.
Modularità del sedile della Fila 2Ricollocare il sedile
-
Ribaltare il sedile all'indietro.
Prima di ribaltare il sedile prestare
attenzione :
-


nella fila 3, che il piede del
passeggero non sia vicino ad
uno dei fissaggi del sedile al
pianale,
-


che il sedile sia correttamente
agganciato al pianale,
-


alla disponibilità della cintura
di sicurezza per il passeggero.
ERGONOMIA e CONFORT
4

88
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Sedili
Partner2VP_it_Chap04_Ergonomie_ed02-2016

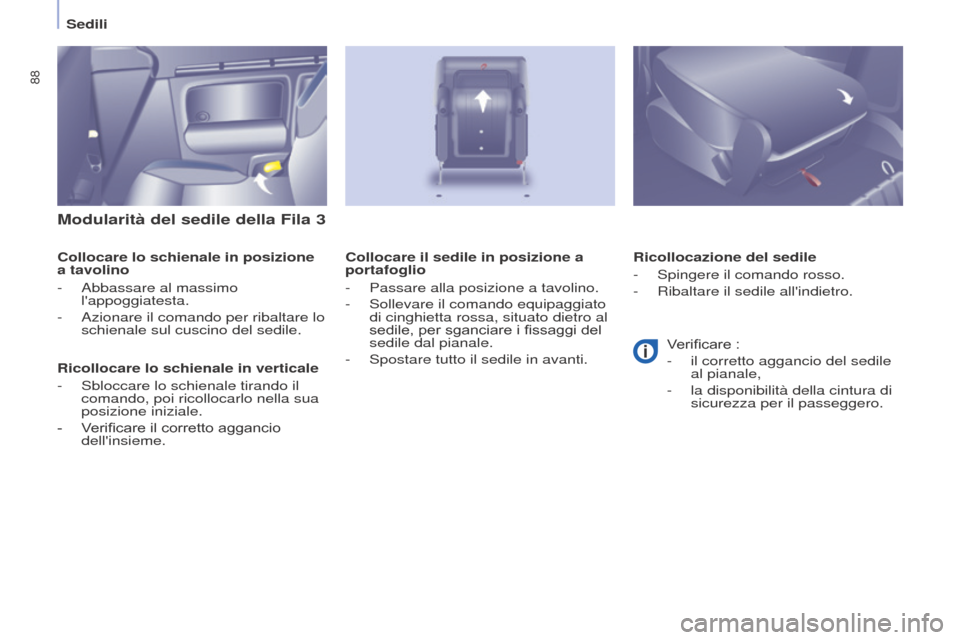

Modularità del sedile della Fila 3
Collocare lo schienale in posizione
a tavolino
-
Abbassare al massimo
l'appoggiatesta.
-


Azionare il comando per ribaltare lo
schienale sul cuscino del sedile.
Ricollocare lo schienale in verticale
-


Sbloccare lo schienale tirando il
comando, poi ricollocarlo nella sua
posizione iniziale.
-


V
erificare il corretto aggancio
dell'insieme. Ricollocazione del sedile
-

Spingere il comando rosso.
-


Ribaltare il sedile all'indietro.
Collocare il sedile in posizione a
portafoglio
-


Passare alla posizione a tavolino.
-


Sollevare il comando equipaggiato
di cinghietta rossa, situato dietro al
sedile, per sganciare i fissaggi del
sedile dal pianale.
-


Spostare tutto il sedile in avanti. V

erificare :
-

il corretto aggancio del sedile
al pianale,
-


la disponibilità della cintura di
sicurezza per il passeggero.
