Peugeot Partner Tepee 2017 Manuale del proprietario (in Italian)

99
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Confort
Partner2VP_it_Chap04_Ergonomie_ed02-2016

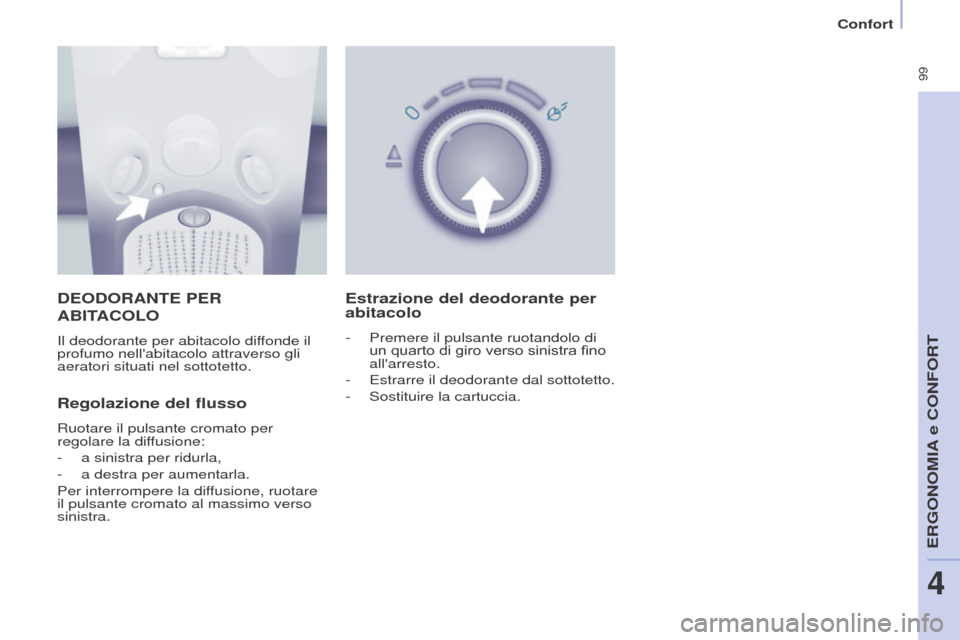

DEODORANTE PER
ABIT
ACOLO
Il deodorante per abitacolo diffonde il
profumo nell'abitacolo attraverso gli
aeratori situati nel sottotetto.
Regolazione del flusso
Ruotare il pulsante cromato per
regolare la diffusione:
-

a sinistra per ridurla,
-


a destra per aumentarla.
Per interrompere la dif

fusione, ruotare
il pulsante cromato al massimo verso
sinistra.
Estrazione del deodorante per
abitacolo
- Premere il pulsante ruotandolo di
un quarto di giro verso sinistra fino
all'arresto.
-

Estrarre il deodorante dal sottotetto.
-


Sostituire la cartuccia.
ERGONOMIA e CONFORT
4

100
Partner2VP_it_Chap04_Ergonomie_ed02-2016Partner2VP_it_Chap04_Ergonomie_ed02-2016

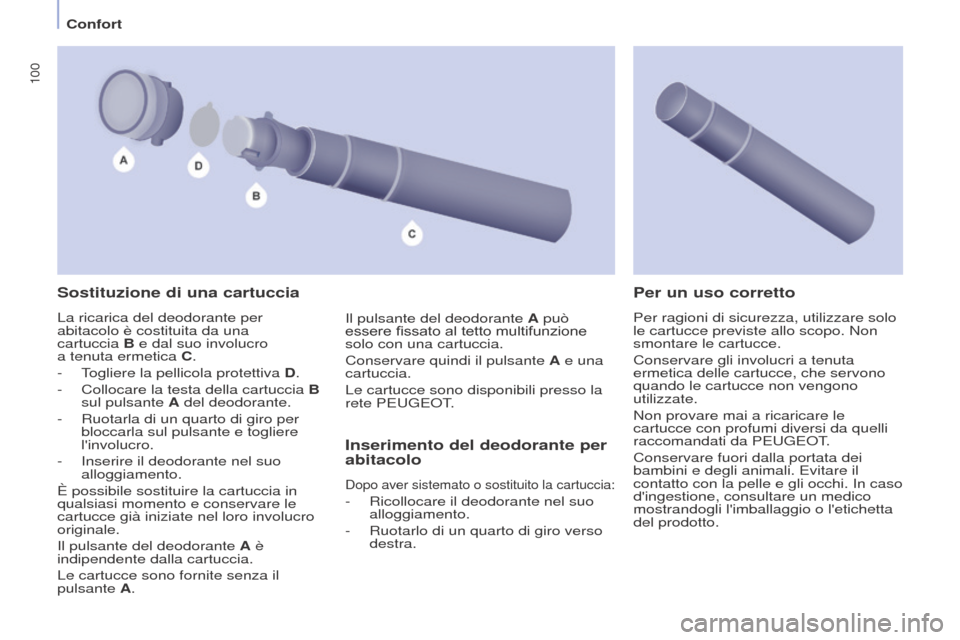

Sostituzione di una cartuccia
La ricarica del deodorante per
abitacolo è costituita da una
cartuccia B e dal suo involucro
a tenuta ermetica C.
-
T
ogliere la pellicola protettiva D.
-

Collocare la testa della cartuccia
B
sul pulsante A del deodorante.
-

Ruotarla di un quarto di giro per
bloccarla sul pulsante e togliere
l'involucro.
-


Inserire il deodorante nel suo
alloggiamento.
È possibile sostituire la cartuccia in
qualsiasi momento e conservare le
cartucce già iniziate nel loro involucro
originale.
Il pulsante del deodorante

A è
indipendente dalla cartuccia.
Le cartucce sono fornite senza il
pulsante A.
Inserimento del deodorante per
abitacolo
Dopo aver sistemato o sostituito la cartuccia:
- Ricollocare il deodorante nel suo
alloggiamento.
-

Ruotarlo di un quarto di giro verso
destra.
Per un uso corretto
Per ragioni di sicurezza, utilizzare solo
le cartucce previste allo scopo. Non
smontare le cartucce.
Conservare gli involucri a tenuta
ermetica delle cartucce, che servono
quando le cartucce non vengono
utilizzate.
Non provare mai a ricaricare le
cartucce con profumi diversi da quelli
raccomandati da PEUGEOT.
Conservare fuori dalla portata dei
bambini e degli animali. Evitare il
contatto con la pelle e gli occhi. In caso
d'ingestione, consultare un medico
mostrandogli l'imballaggio o l'etichetta
del prodotto.
Il pulsante del deodorante A può
essere fissato al tetto multifunzione
solo con una cartuccia.
Conservare quindi il pulsante A e una
cartuccia.
Le cartucce sono disponibili presso la
rete PEUGEOT.
Confort

101
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Confort
Partner2VP_it_Chap04_Ergonomie_ed02-2016
BARRE DEL TETTO Z ENITH
Il peso massimo autorizzato su ogni
barra del tetto è di 35
kg. In ogni caso, il carico deve appoggiare
sulle fasce antiscivolo previste allo
scopo e non deve toccare né il tetto
né i vetri del tetto.
Preconizzazioni per il carico sul
tetto
Questa procedura necessita la chiave
fornita con gli attrezzi di sostituzione
della ruota.
Queste due barre del Tetto Zenith
installate in longitudinale sono
amovibili.
Rubrica 9, parte "Sostituire una
ruota".
-

Aprire i coperchietti di protezione.
-


Allentare i 4
bullloni con la chiave
e rimuoverli.
-

Ruotare le barre di 90°
posizionando le parti incave in
avanti.
-


Riposizionare i 4
bulloni e riavvitarli
con la chiave.
-

Richiudere i coperchietti di
protezione.
-


Per fissare il carico, utilizzare solo

i passa cinghia A.
ERGONOMIA e CONFORT
4

102
Partner2VP_it_Chap04_Ergonomie_ed02-2016Partner2VP_it_Chap04_Ergonomie_ed02-2016
BARRE DEL TETTO ESTERNE
Se si montano delle barre trasversali su queste barre, attenersi ai valo\
ri di massa
del fabbricante senza superare i : 75
kg.
Confort

103
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Confort
Partner2VP_it_Chap04_Ergonomie_ed02-2016

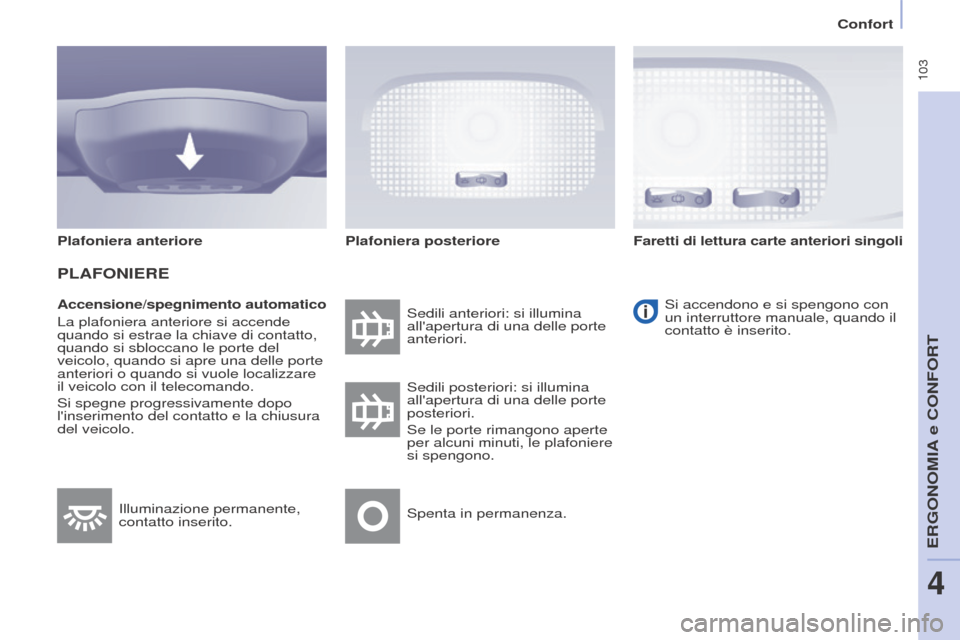

Accensione/spegnimento automatico
La plafoniera anteriore si accende
quando si estrae la chiave di contatto,
quando si sbloccano le porte del
veicolo, quando si apre una delle porte
anteriori o quando si vuole localizzare
il veicolo con il telecomando.
Si spegne progressivamente dopo
l'inserimento del contatto e la chiusura
del veicolo.Sedili anteriori: si illumina
all'apertura di una delle porte
anteriori.
Si accendono e si spengono con
un interruttore manuale, quando il
contatto è inserito.
Sedili posteriori: si illumina
all'apertura di una delle porte
posteriori.
Se le porte rimangono aperte
per alcuni minuti, le plafoniere
si spengono.
Spenta in permanenza.
Illuminazione permanente,
contatto inserito.
Plafoniera anteriore
PLAFONIERE
Plafoniera posterioreFaretti di lettura carte anteriori singoli
ERGONOMIA e CONFORT
4

104
Partner2VP_it_Chap04_Ergonomie_ed02-2016Partner2VP_it_Chap04_Ergonomie_ed02-2016

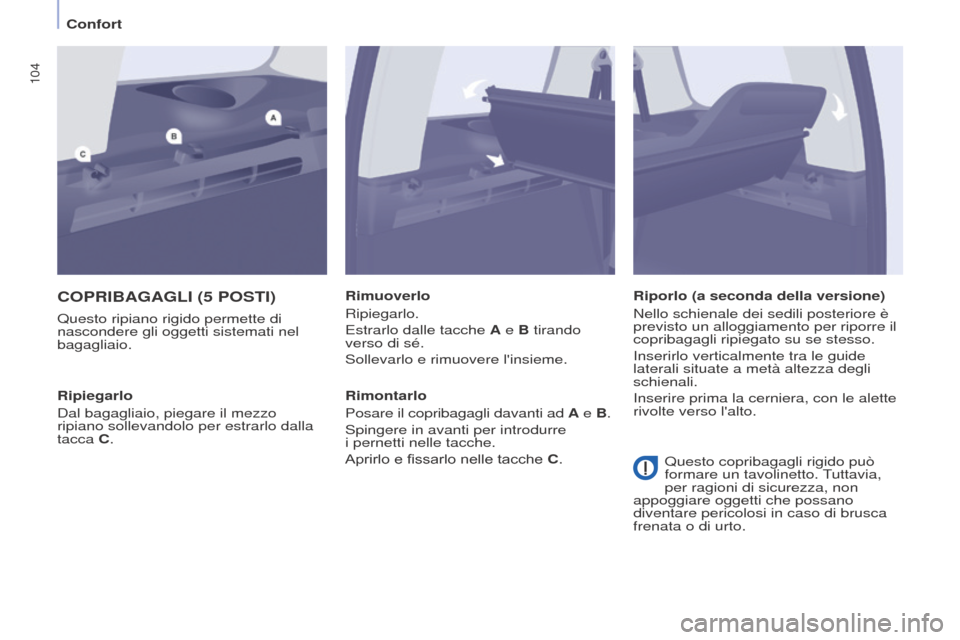

COPRIBAGAGLI (5 POSTI)
Questo ripiano rigido permette di
nascondere gli oggetti sistemati nel
bagagliaio.Rimuoverlo
Ripiegarlo.
Estrarlo dalle tacche A e B tirando
verso di sé.
Sollevarlo e rimuovere l'insieme.
Rimontarlo
Posare il copribagagli davanti ad A
e B.
Spingere in avanti per introdurre
i pernetti nelle tacche.
Aprirlo e fissarlo nelle tacche C.
Ripiegarlo
Dal bagagliaio, piegare il mezzo
ripiano sollevandolo per estrarlo dalla
tacca C. Riporlo (a seconda della versione)
Nello schienale dei sedili posteriore è
previsto un alloggiamento per riporre il
copribagagli ripiegato su se stesso.
Inserirlo verticalmente tra le guide
laterali situate a metà altezza degli
schienali.
Inserire prima la cerniera, con le alette
rivolte verso l'alto.
Questo copribagagli rigido può
formare un tavolinetto. Tuttavia,
per ragioni di sicurezza, non
appoggiare oggetti che possano
diventare pericolosi in caso di brusca
frenata o di urto.
Confort

105
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Confort
Partner2VP_it_Chap04_Ergonomie_ed02-2016

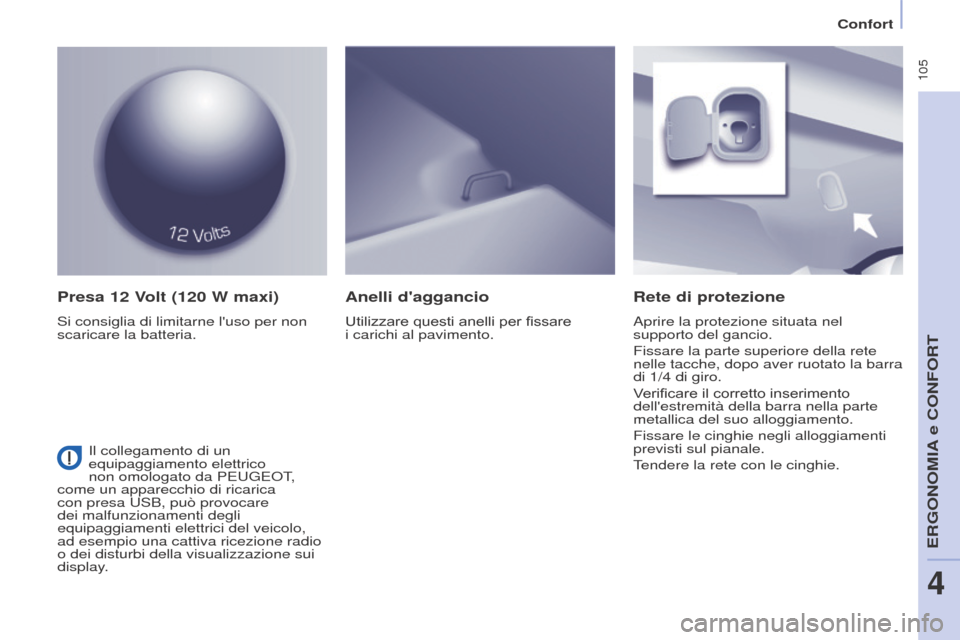

Presa 12 Volt (120 W maxi)
Si consiglia di limitarne l'uso per non
scaricare la batteria.
Rete di protezione
Aprire la protezione situata nel
supporto del gancio.
Fissare la parte superiore della rete
nelle tacche, dopo aver ruotato la barra
di 1/4 di giro.
Verificare il corretto inserimento
dell'estremità della barra nella parte
metallica del suo alloggiamento.
Fissare le cinghie negli alloggiamenti
previsti sul pianale.
Tendere la rete con le cinghie.
Anelli d'aggancio
Utilizzare questi anelli per fissare
i carichi al pavimento.
Il collegamento di un
equipaggiamento elettrico
non omologato da PEUGEOT,
come un apparecchio di ricarica
con presa USB, può provocare
dei malfunzionamenti degli
equipaggiamenti elettrici del veicolo,
ad esempio una cattiva ricezione radio
o dei disturbi della visualizzazione sui
display.
ERGONOMIA e CONFORT
4

106
Partner2VP_it_Chap04_Ergonomie_ed02-2016Partner2VP_it_Chap04_Ergonomie_ed02-2016

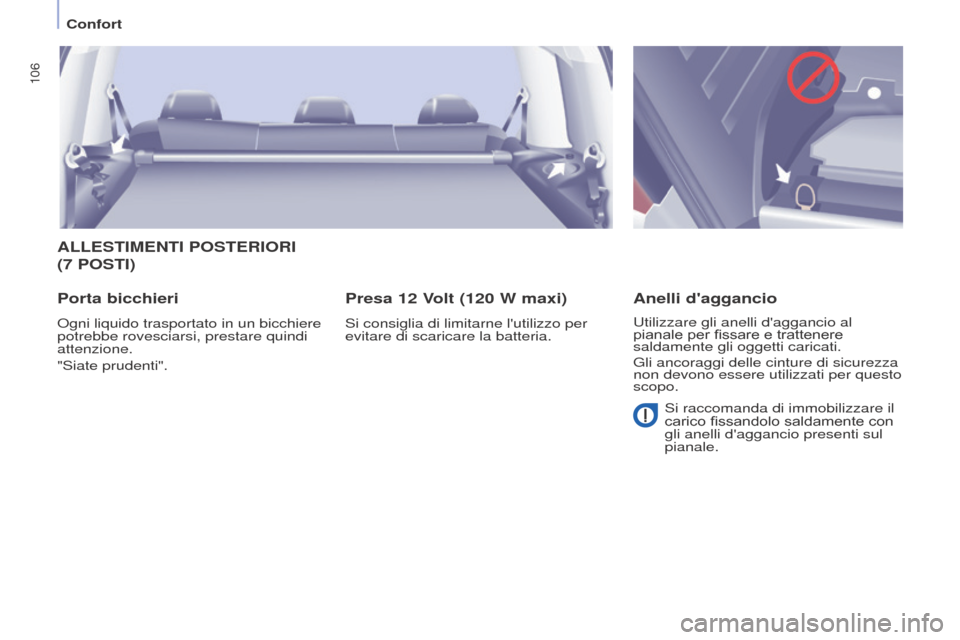

ALLESTIMENTI POSTERIORI
(7 POSTI )
Porta bicchieri
Ogni liquido trasportato in un bicchiere
potrebbe rovesciarsi, prestare quindi
attenzione.
"Siate prudenti".
Presa 12 Volt (120 W maxi)
Si consiglia di limitarne l'utilizzo per
evitare di scaricare la batteria.
Anelli d'aggancio
Utilizzare gli anelli d'aggancio al
pianale per fissare e trattenere
saldamente gli oggetti caricati.
Gli ancoraggi delle cinture di sicurezza
non devono essere utilizzati per questo
scopo.
Si raccomanda di immobilizzare il
carico fissandolo saldamente con
gli anelli d'aggancio presenti sul
pianale.
Confort

107
Partner2VP_it_Chap04_Ergonomie_ed02-2016
Confort
Partner2VP_it_Chap04_Ergonomie_ed02-2016

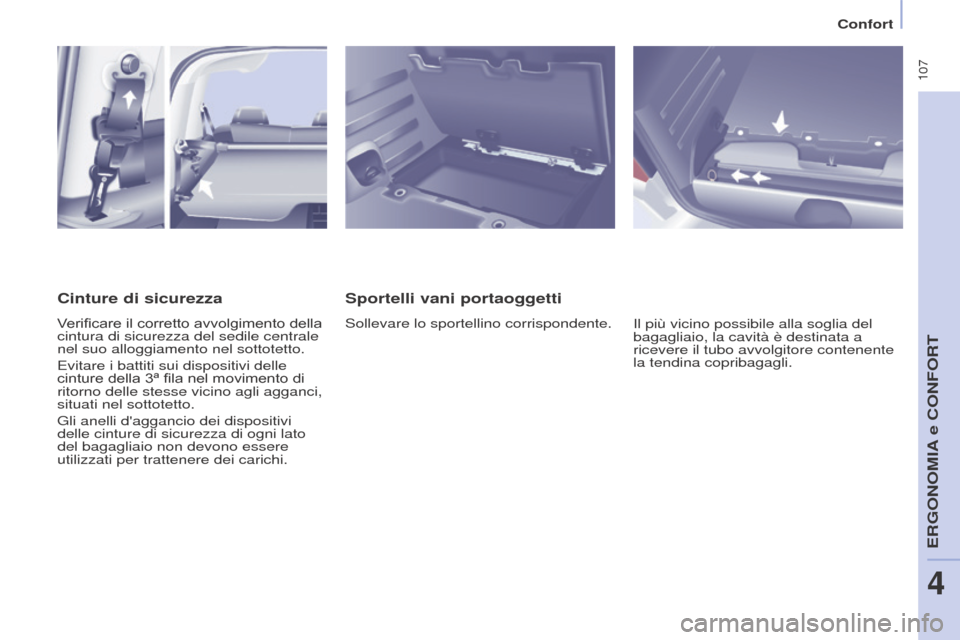

Sportelli vani portaoggetti
Sollevare lo sportellino corrispondente.Il più vicino possibile alla soglia del
bagagliaio, la cavità è destinata a
ricevere il tubo avvolgitore contenente
la tendina copribagagli.
Cinture di sicurezza
Verificare il corretto avvolgimento della
cintura di sicurezza del sedile centrale
nel suo alloggiamento nel sottotetto.
Evitare i battiti sui dispositivi delle
cinture della 3ª fila nel movimento di
ritorno delle stesse vicino agli agganci,
situati nel sottotetto.
Gli anelli d'aggancio dei dispositivi
delle cinture di sicurezza di ogni lato
del bagagliaio non devono essere
utilizzati per trattenere dei carichi.
ERGONOMIA e CONFORT
4

108
Partner2VP_it_Chap04_Ergonomie_ed02-2016Partner2VP_it_Chap04_Ergonomie_ed02-2016

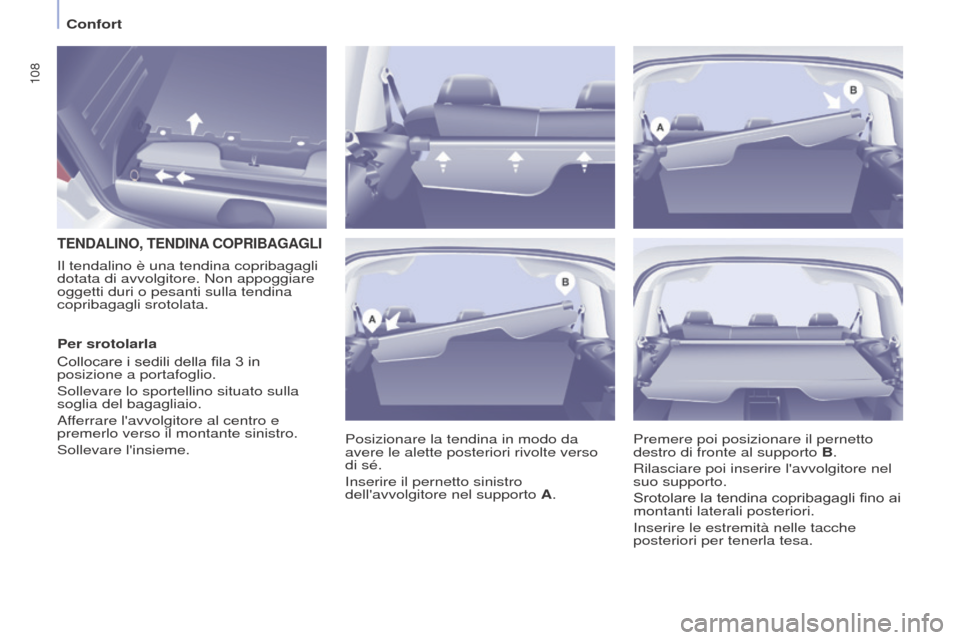

TENDALINO, TENDINA COPRIBAGAGLI
Posizionare la tendina in modo da
avere le alette posteriori rivolte verso
di sé.
Inserire il pernetto sinistro
dell'avvolgitore nel supporto A.
Il tendalino è una tendina copribagagli
dotata di avvolgitore. Non appoggiare
oggetti duri o pesanti sulla tendina
copribagagli srotolata.
Premere poi posizionare il pernetto
destro di fronte al supporto B.
Rilasciare poi inserire l'avvolgitore nel
suo supporto.
Srotolare la tendina copribagagli fino ai
montanti laterali posteriori.
Inserire le estremità nelle tacche
posteriori per tenerla tesa.
Per srotolarla
Collocare i sedili della fila 3

in
posizione a portafoglio.
Sollevare lo sportellino situato sulla
soglia del bagagliaio.
Afferrare l'avvolgitore al centro e
premerlo verso il montante sinistro.
Sollevare l'insieme.
Confort
